ZeroErr eCoder65 Codificador Magnético Absoluto de 65 mm de Paso Pasante, RS485, 17-20 Bits

ZeroErr eCoder65 Codificador Magnético Absoluto de 65 mm de Paso Pasante, RS485, 17-20 Bits

ZeroErr

Precio habitual $469.00 USD
Precio habitual Precio de venta $469.00 USD
Venta Agotado
Impuestos incluidos. Envío Calculado al finalizar la compra.
Versión
Resolución
Batería de conteo multiturno
Ver todos los detalles

Descripción

El ZeroErr eCoder65 es un encoder magnético absoluto de estilo anillo con un orificio pasante de 65 mm, lectura axial y opciones de selección de un solo giro o múltiples giros RS485. Las opciones de resolución son de 17 bits, 19 bits y 20 bits. El encoder tiene un grosor promedio declarado de 2.5 mm. El orificio pasante permite el paso de estructuras mecánicas, cables, líneas de aire y artículos similares.

Características

  • Orificio pasante de 65 mm de diámetro.
  • Lectura axial.
  • Tolerancia absoluta máxima: <0.04°.
  • Histeresis: menos de una unidad de resolución.
  • Posición cero programable almacenada en EEPROM interna.
  • Tolerancia de ensamblaje: hasta 0.1 mm.
  • Especificación de campo magnético externo: ±20 mT.
  • Proporciona una referencia de posicionamiento de precisión para una instalación rápida y precisa.
  • Operación declarada en polvo, contaminación por aceite pesado, ambientes de alta y baja temperatura, y complejos entornos electromagnéticos.

Versiones RS485 y opciones de resolución

  • Selecciones de versión: Valor absoluto de una sola vuelta (RS485) o Valor absoluto de múltiples vueltas (RS485).
  • Selecciones de resolución: 17 bits, 19 bits o 20 bits.
  • Las versiones RS485 soportan el protocolo de interfaz RS-485 y se declaran como compatibles con el encoder absoluto Tamagawa.
  • La versión de múltiples vueltas es un tipo absoluto de múltiples vueltas sin contacto.
  • Para la opción de múltiples vueltas de 20 bits, las capacidades declaradas incluyen hasta 20 bits de resolución, 216 revoluciones de conteo, compensación de posición punto por punto programable y almacenable, y repetibilidad de ±5 arcosegundos.

Opción de Batería de Conteo Multivuelta

  • Conteo Multivuelta Batería selecciones: No Incluir o Incluir (Dos piezas por paquete).

Especificaciones

Parámetro Valor
Modelo eCoder65
Tolerancia absoluta máxima <0.04°
Repetibilidad ±5 arcosegundos
Tipo de lectura Lectura axial
Resolución Opción de contador multiturno de 17 bits a 21 bits y 16 bits
Velocidad máxima 6000 RPM (eCoder35, eCoder45, eCoder65, eCoder35H)
12000 RPM (eCoder11, eCoder18, eCoder20)
Histeresis Menos que la unidad de resolución
Tensión de suministro 4.7 V a 5.4 V
Consumo actual 105 mA a 125 mA (eCoder11, eCoder18, eCoder20)
70 mA a 90 mA (eCoder35, eCoder45, eCoder65)
115 mA a 130 mA (eCoder35H)
Conector Conexión de 8 pines
Voltaje estándar de la batería 3.6 V
Voltaje de advertencia de la batería <3.05 V
Corriente de funcionamiento de la batería 4 μA
Temperatura de almacenamiento -40 a +105 °C
Temperatura de funcionamiento -40 a +105 °C
Campo magnético externo ±20 mT

Dimensiones del anillo eCoder65 y cabezal de lectura

Parámetro eCoder65
Diámetro interior del anillo magnético 65 mm
Diámetro exterior del anillo magnético 84 mm
Peso del anillo magnético 30.0 g
Grosor del anillo magnético 2.5 mm
Diámetro interno del cabezal 70 mm
Diámetro externo del cabezal 96 mm
Peso del cabezal 3.7 g
Espesor máximo del cabezal 5.9 mm
Longitud del arco del cabezal 77°
Resolución máxima 20 bits

Llamadas de dibujo de instalación

El dibujo de instalación incluye las siguientes llamadas: Ø84, Ø71, Ø68, Ø65, R46, R45.5, R35, ocho agujeros Ø2.1, tres agujeros Ø2, dos agujeros Ø2, 22.5°, 45°, 30°, 77°, 29.82, y dimensiones seccionales de 5, 1.6, y 1.5. También incluye llamadas de tolerancia geométrica de 0.05 referenciadas a la datum A.

Aplicaciones

  • Robots humanoides
  • Brazos robóticos
  • Exoesqueletos
  • Robots cuadrúpedos
  • Vehículos AGV
  • Robots ARU

Descargas

Descargas & Recursos

Detalles visuales

Vistas del producto

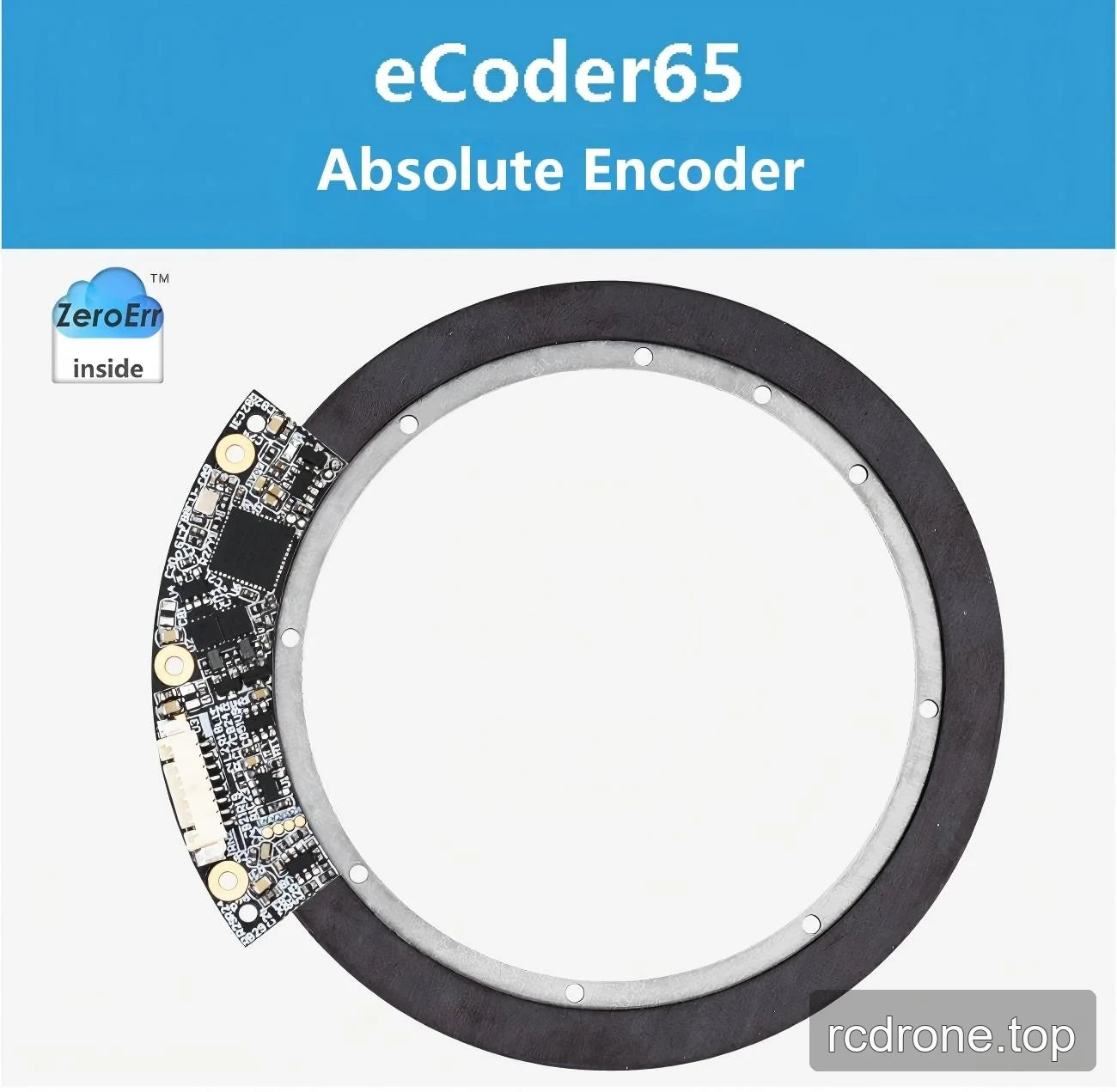

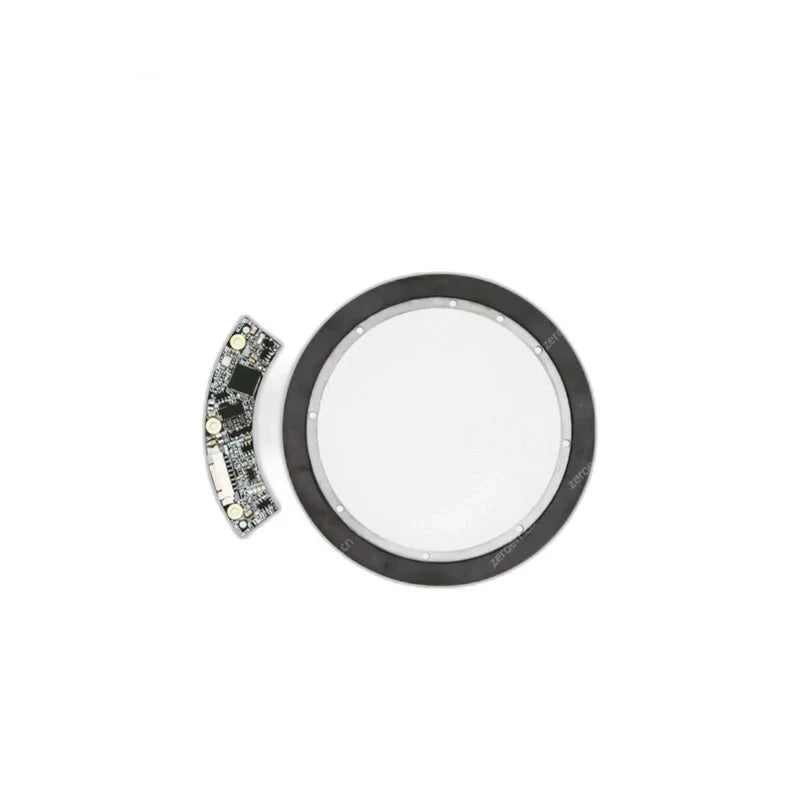

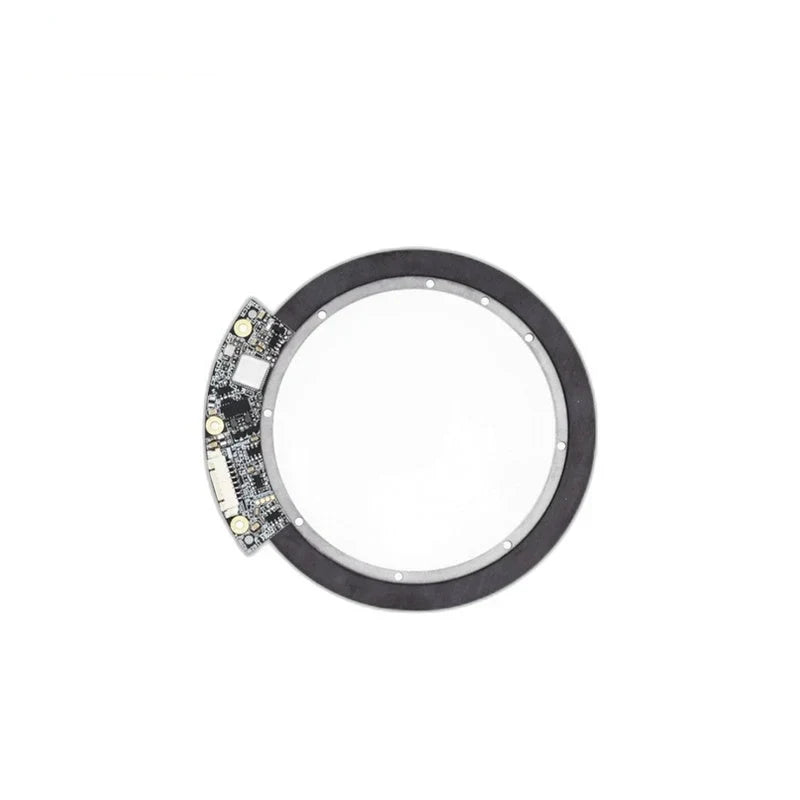

ZeroErr eCoder65 ring-style absolute encoder and curved readhead
El producto se identifica como un codificador absoluto eCoder65.

Características y diseño

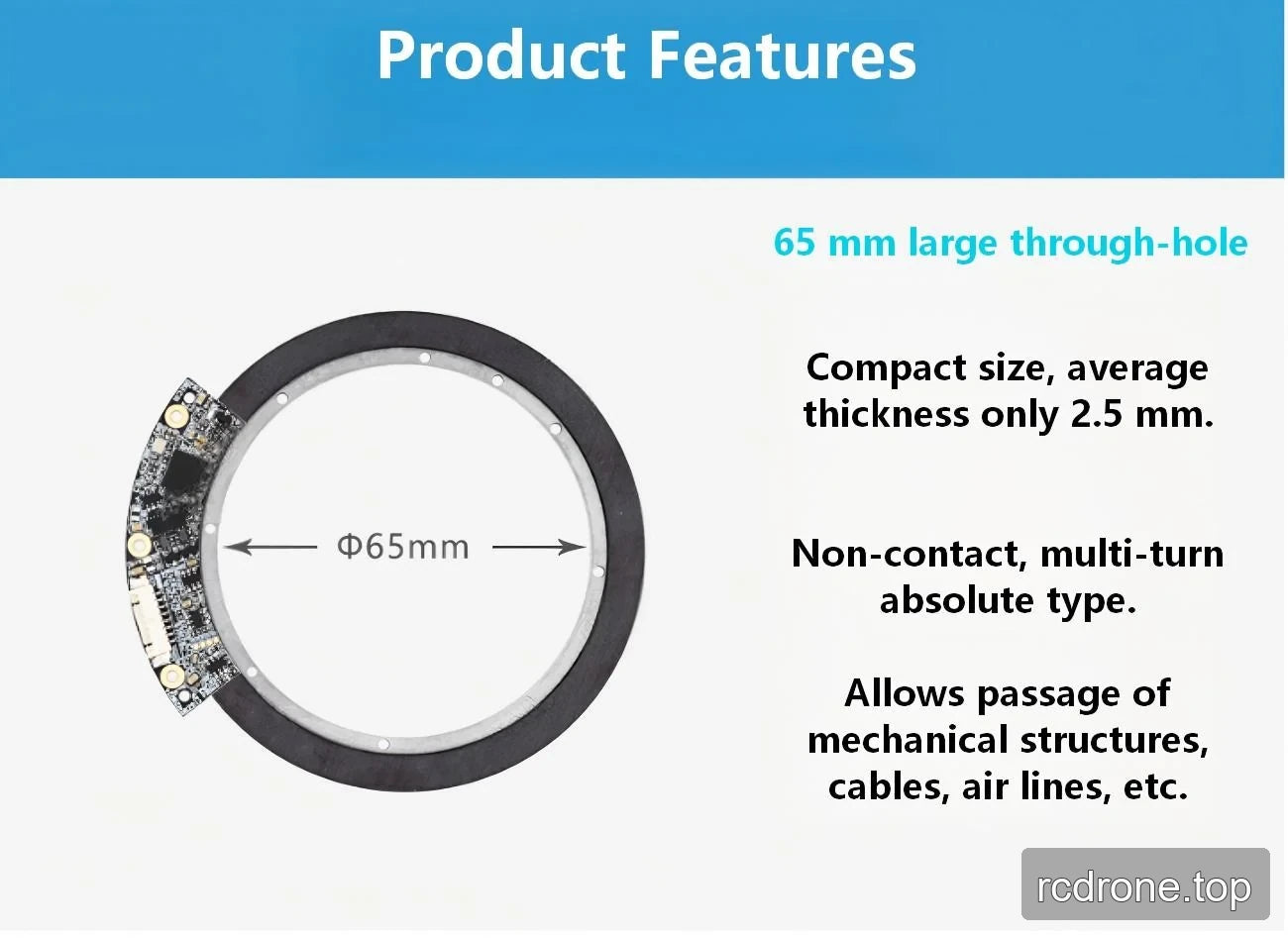

eCoder65 encoder with 65 mm through-hole callouts
El eCoder65 tiene un diámetro de orificio pasante de 65 mm. El codificador tiene un grosor promedio de 2.5 mm.

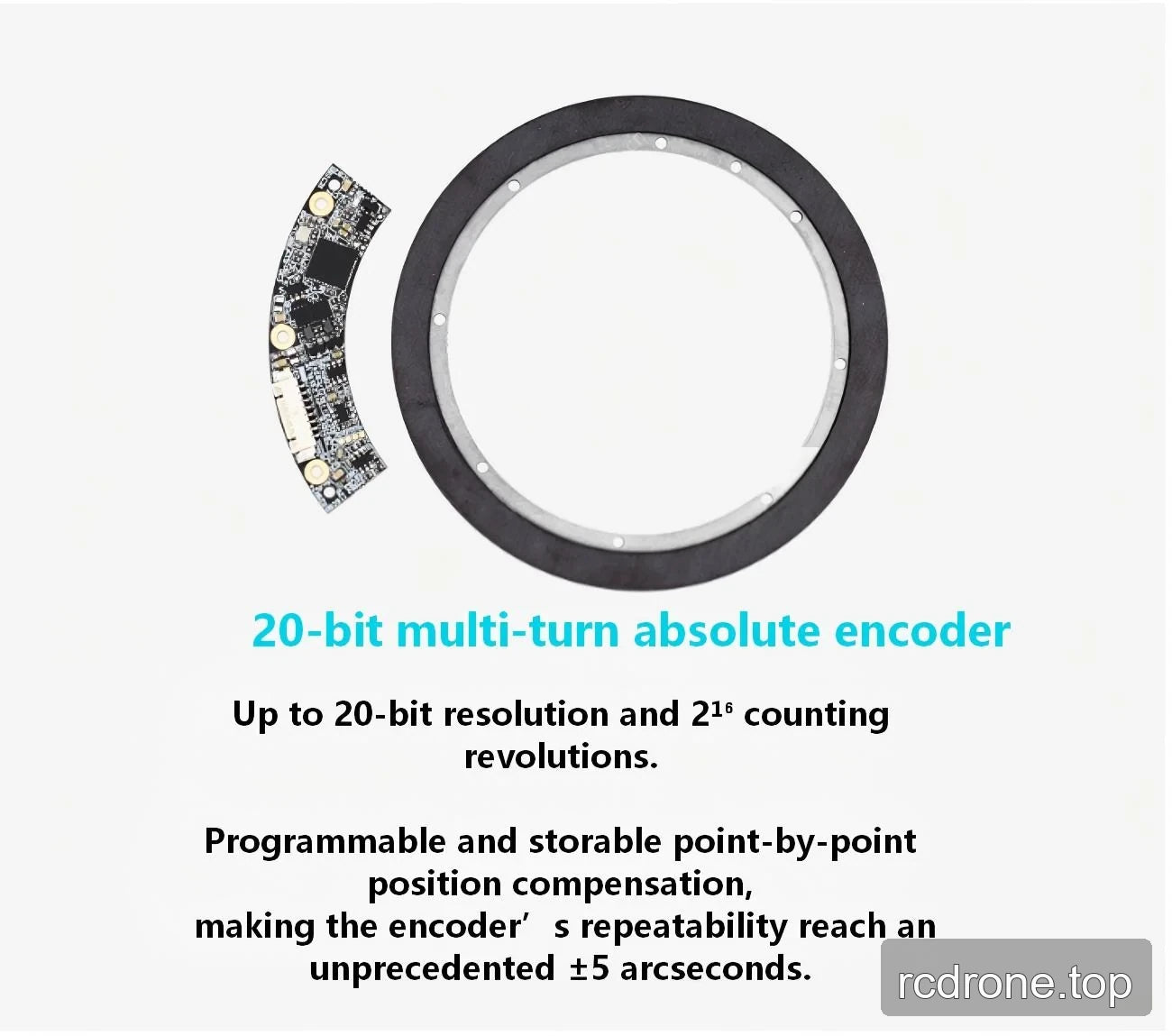

20-bit multi-turn encoder feature panel
El codificador absoluto multi-giro de 20 bits proporciona hasta 20 bits de resolución y 2¹⁶ revoluciones contadas. La repetibilidad declarada es de ±5 arcos segundos.

Configuración y Uso

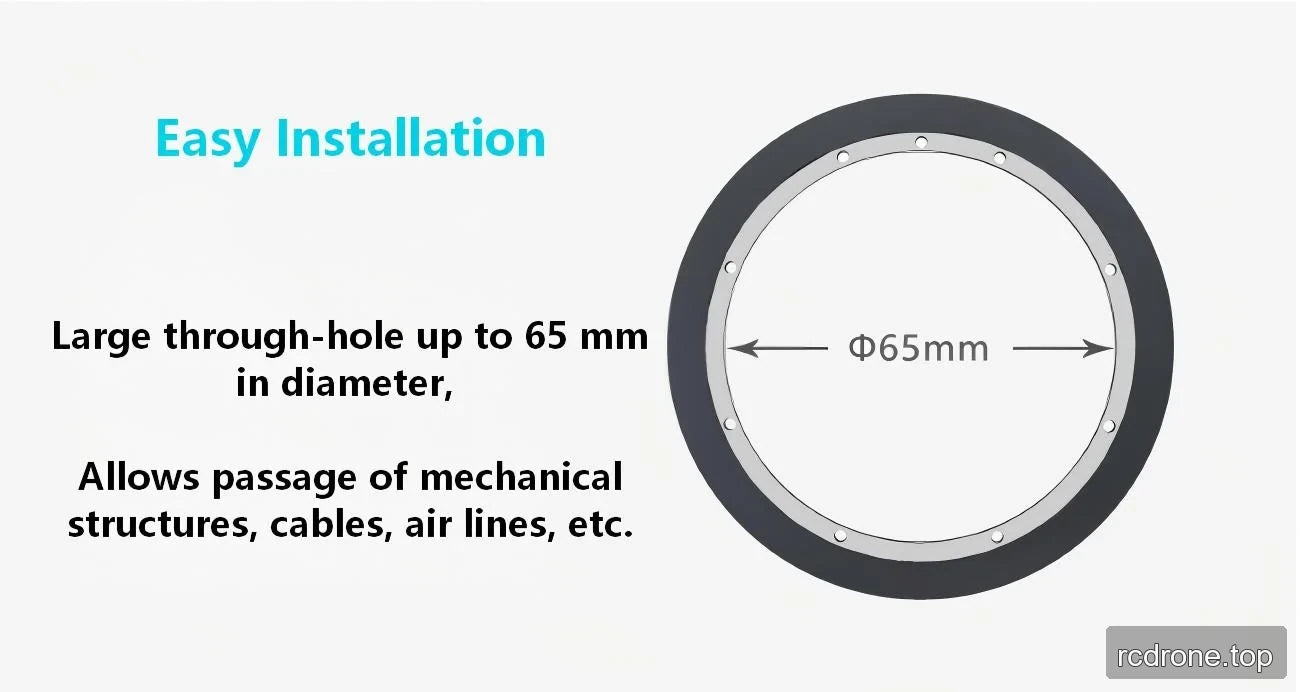

eCoder65 through-hole installation detail
El gran orificio pasante tiene un diámetro de hasta 65 mm. El orificio pasante permite el paso de estructuras mecánicas, cables, líneas de aire y artículos similares.

Ejemplos de Aplicación

Encoder environmental operation and assembly tolerance panel
La tolerancia de ensamblaje es de hasta 0.1 mm. Se declara que el codificador opera de manera confiable en entornos difíciles, incluyendo polvo, contaminación por aceite pesado, altas y bajas temperaturas, y entornos electromagnéticos complejos.

Interfaces y Conexiones

RS-485 protocol compatibility panel for eCoder65
Las versiones RS485 soportan el protocolo de interfaz RS-485. El protocolo estándar RS-485 es compatible con el codificador absoluto Tamagawa.

Dimensiones y Construcción

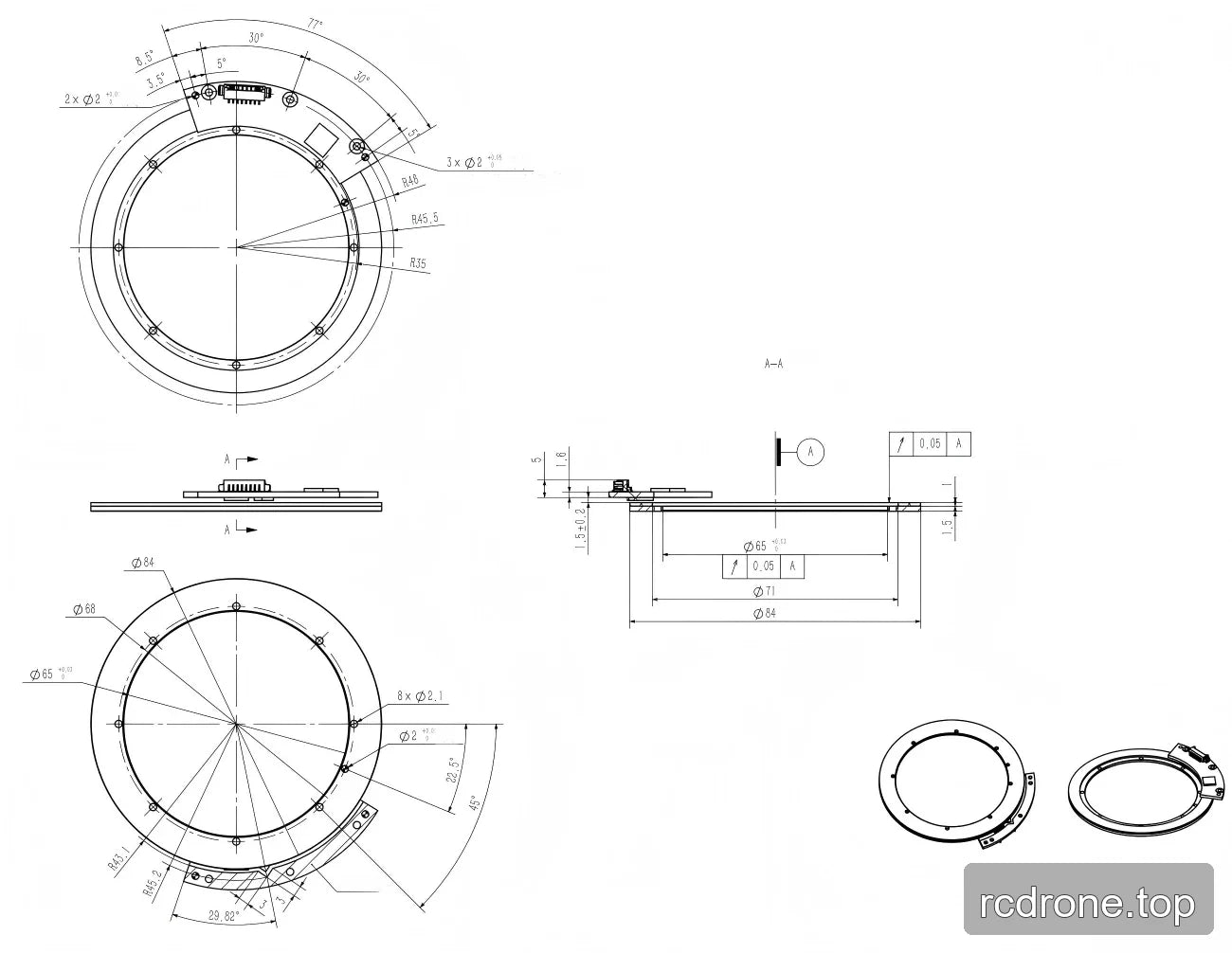

eCoder65 installation drawing with mounting and section callouts
El dibujo del codificador especifica un diámetro exterior de Ø84. El dibujo del codificador especifica un diámetro de Ø71.
