مشخصات پهپاد FIMI Manta VTOL
نام تجاری: FIMI
برند پهپاد سازگار: FIMI
شیمیایی با نگرانی: هیچکدام
منشا: سرزمین اصلی چین
FIMI Manta VTOL بال ثابت Tiltrotor طراحی عمودی برخاست و فرود 500 گرم جمع و جور و قابل حمل با طراحی ماژولار جدا شدن سریع.
ویژگی ها:
1. طراحی برخاست و فرود عمودی Tiltrotor.
2. طراحی بیومیمتیک بال پرنده با استقامت بالا.
3. جمع و جور و قابل حمل با طراحی ماژولار جدا شدن سریع.
4. کاملاً با اکوسیستم های سخت افزاری کنترل پرواز منبع باز اصلی موجود در بازار سازگار است.
گزینه های بسته Manta:

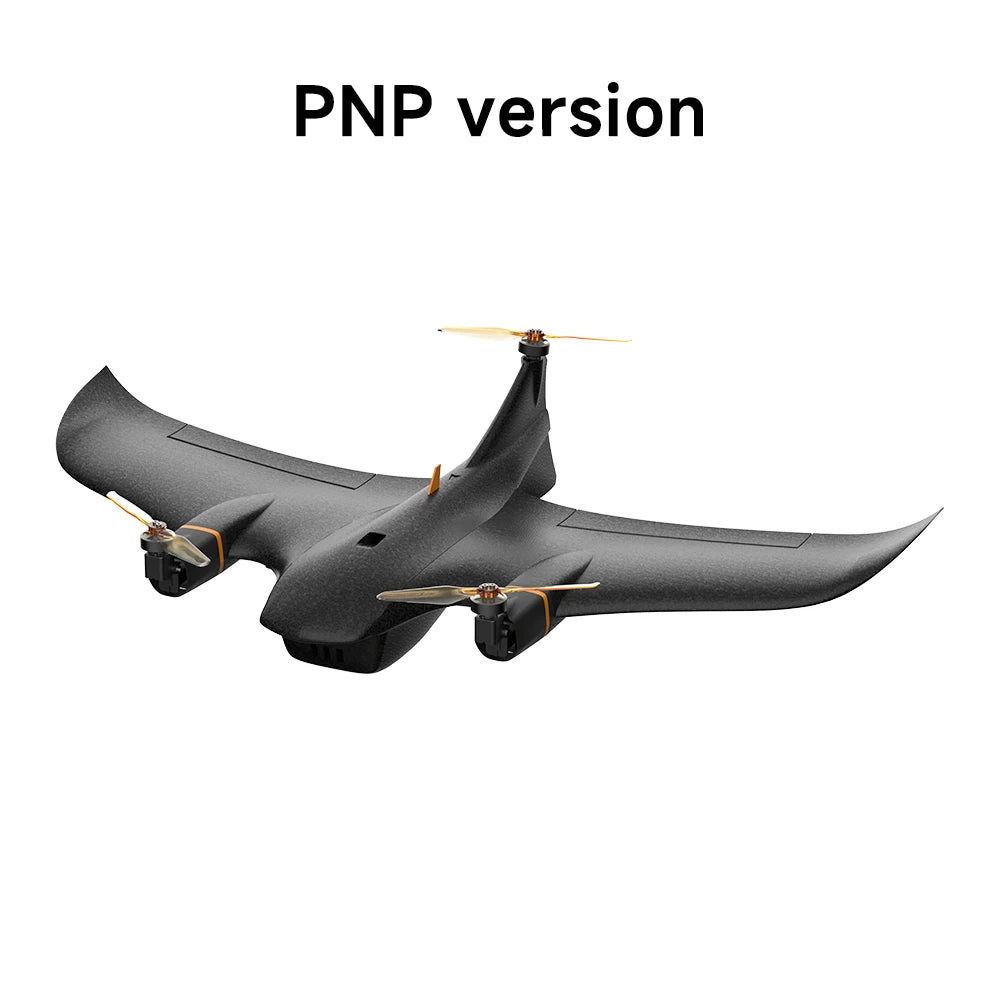

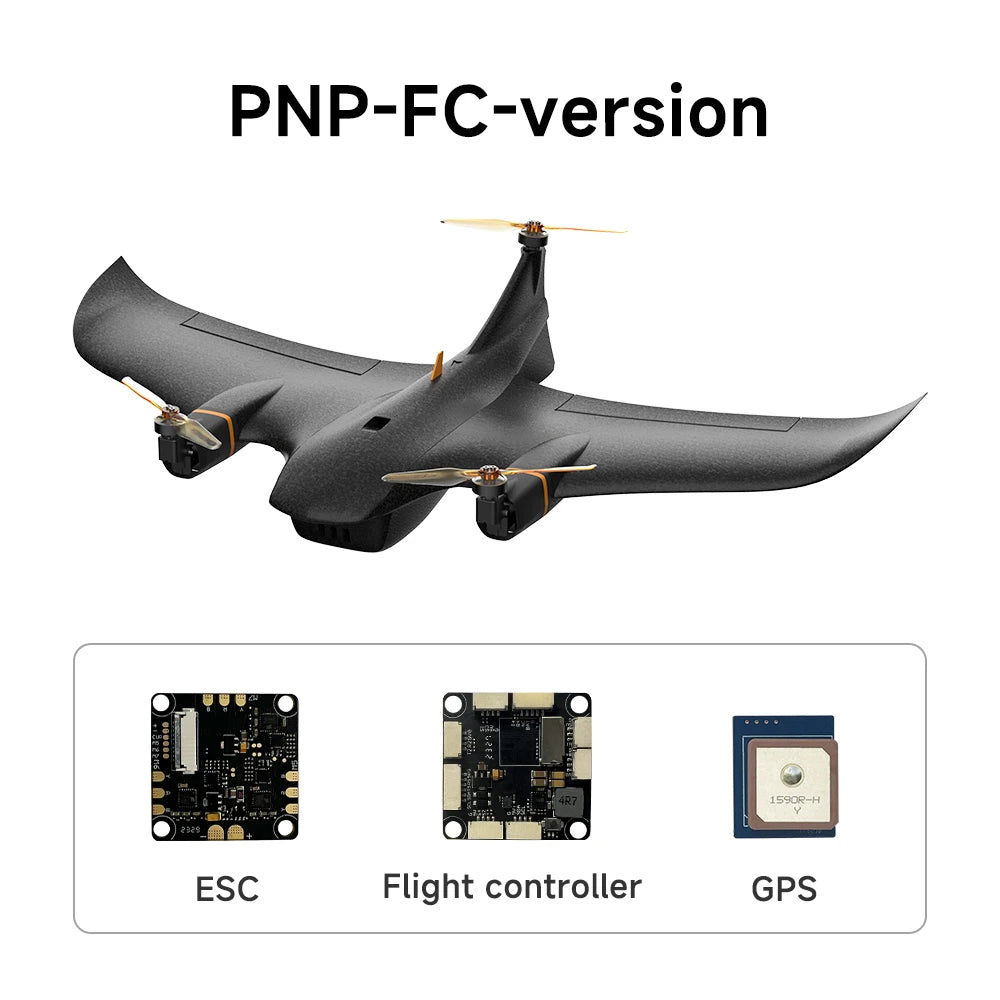

Manta در دو بسته، نسخه PNP و نسخه PNP-FC موجود است. هر دو بسته شامل باتری و کنترل از راه دور نیستند و باید توسط کاربر پیکربندی شوند. اگر نسخه PNP-FC را انتخاب کنید، فقط باید باتری و کنترل از راه دور را پس از دریافت آن مطابقت دهید و آن را برای پرواز آماده کنید. لطفاً توجه داشته باشید که نسخه PNP-FC بعداً در دسترس خواهد بود.
توصیههای باتری و کنترل از راه دور:
برای عملکرد بهینه، توصیه میکنیم از یک باتری لیتیومی 3S و یک کنترل از راه دور با گیرندهای که سیگنال SBUS را خروجی میکند استفاده کنید. یا سیگنال CRSF. ما برخی از کنترل های از راه دور سازگار را برای راحتی شما ذکر کرده ایم ، از جمله:
سازگاری با کنترلر پرواز:
نسخه PNP با کنترلر پرواز F405-WING سازگار است (
پیکربندی کنترل پرواز:
لطفاً توجه داشته باشید که فلایت کنترلر Manta را نمی توان مستقیماً به ترمینال هوایی O3 وصل کرد و به آن نیاز دارد. لحیم کاری
مدل دوشاخه برق:
برای راحتی شما، مدل دوشاخه برق مورد استفاده در نسخه Manta PNP-FC XT30 است.
ارتفاع و فاصله پرواز:
ارتفاع و مسافت پرواز مانتا با قابلیت های کنترل از راه دور کاربر و تجهیزات انتقال تصویر تعیین می شود.
عملکرد FPV و انتقال تصویر:
اگر می خواهید به تجربه عملکرد FPV ادامه دهید، باید تجهیزات شبیه سازی یا انتقال تصویر با کیفیت بالا را جداگانه خریداری و نصب کنید.
دستورالعمل ها برای کاربران تازه کار:
Manta برای هواپیماهای مدل با تجربه طراحی شده است. علاقه مندان به پرواز به کاربران مبتدی توصیه می شود که تجربه قبلی در هواپیماهای مدل پرواز داشته باشند. حمل بی تجربه در هنگام برخاستن ممکن است منجر به تصادف یا آسیب به محصول شود. به این ترتیب، با کمال تأسف به اطلاع شما میرسانیم که برای حوادث ناشی از عدم تجربه پرواز، خدمات پس از فروش ارائه نمیکنیم. از شما تقاضا داریم قبل از خرید به این موضوع توجه کنید.
طراحی چیدمان بیومیمتیک بال پرنده
برخاست و فرود عمودی Manta (VTOL) با بال ثابت از پیکربندی Y3 با طراحی روتور کج استفاده میکند، که مزایای قابلیت شناور چند روتور را با ویژگیهای کروز کارآمد هواپیماهای بال ثابت ترکیب میکند.
انتخاب بال پرنده، طراحی چیدمان بدون دم، ظاهری منحصر به فرد و خلاقانه به محصول می دهد، حجم بدنه را بهینه می کند و استقامت را افزایش می دهد.
پیکربندی Y3 با روتورهای کج همراه با طراحی بدون دم پرنده، پرواز را همه کاره تر و کارآمدتر می کند.
ویژگی ها
مانتا ساختاری با اتصال چهار میله ای قفل دار با چرخ دنده های فلزی و بازوهای چرخشی تمام فلزی را اتخاذ می کند. دارای مقاومت در برابر ضربه بالا و ساختار جمع و جور است و فقط به نگهداری ساده و بدون دردسر نیاز دارد.
ساختار کج Manta که با مدولار بودن طراحی شده است، امکان تعویض و مونتاژ سریع و آسان را فراهم می کند.
مانتا از مونتاژ و جداسازی سریع بال ها پشتیبانی می کند، جمع و جور است و حمل آن آسان است و برای ذخیره سازی راحت است.

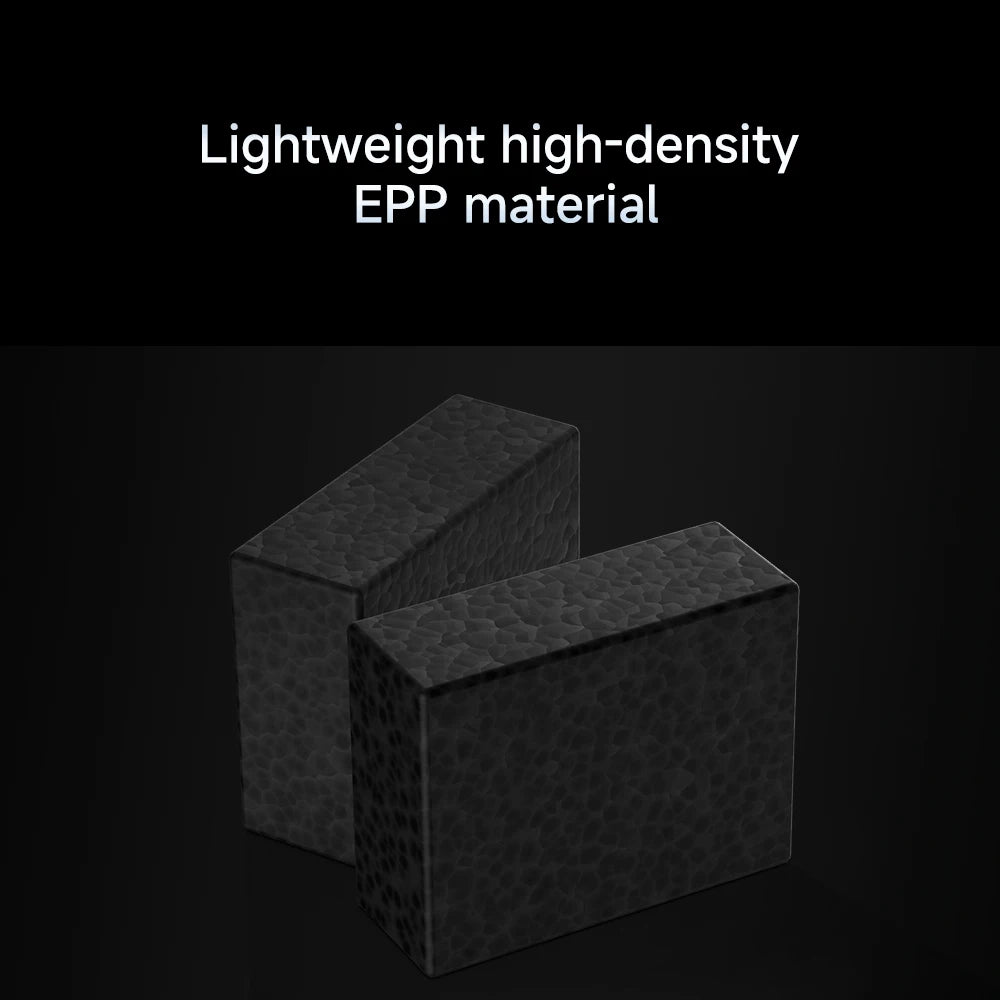

ساخته شده با مواد EPP سبک وزن، چگالی بالا و سازگار با محیط زیست، مانتا دارای خواص بالشتک فشاری و عایق حرارتی است. انعطاف پذیر، مقاوم در برابر تغییر شکل، بادوام در برابر ضربه و تعمیر آسان است.
بالها با میلههای کربنی تعبیهشده تقویت شدهاند که آنها را سبکوزن کرده و پرواز چابکتری را ممکن میسازد. چقرمگی بالا تضمین می کند که بال ها کمتر مستعد شکستن هستند.
Manta دارای یک محفظه باتری با ظرفیت فوق العاده است که با باتری های 3S1p 18650، 4S1p 18650، و 3S1p 21700 سازگار است.

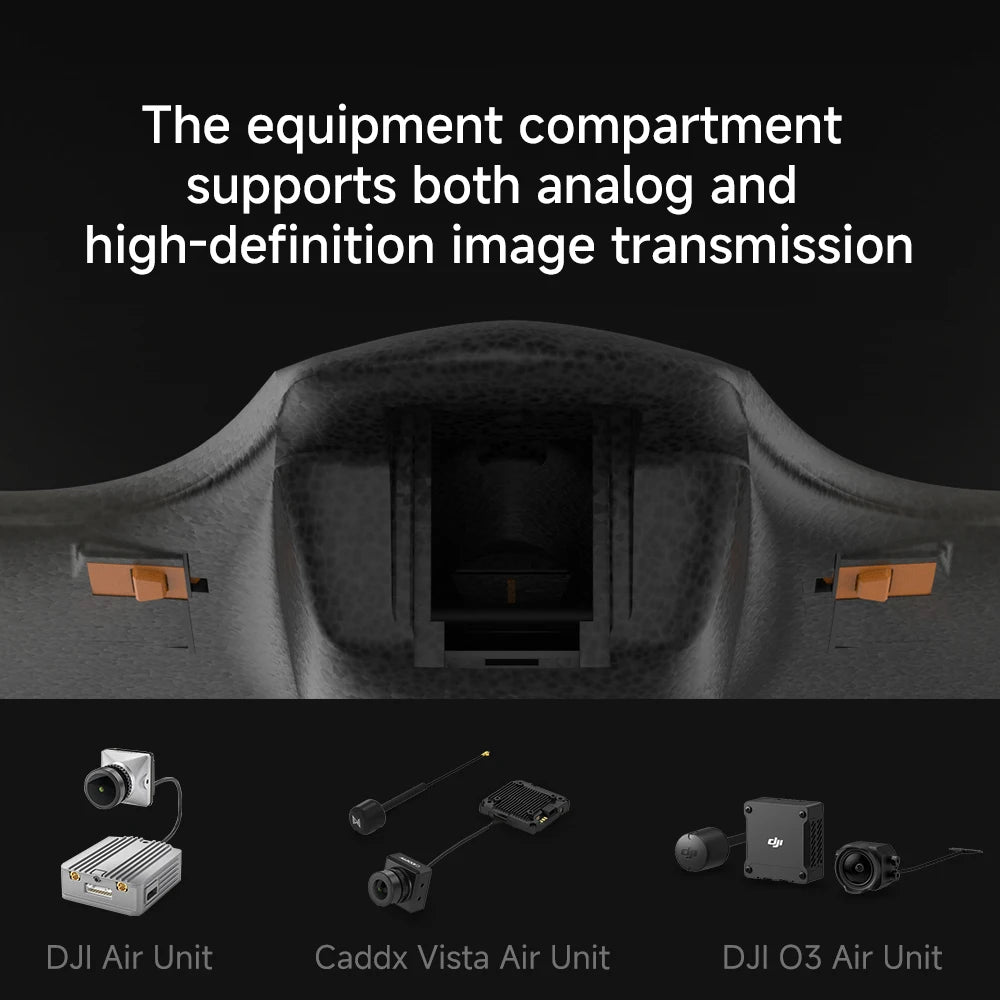

محفظه تجهیزات چند منظوره پشتیبانی کاملی از انتقال تصویر آنالوگ و انتقال تصویر با کیفیت بالا را فراهم می کند.
Manta از قابلیت توسعه پشتیبانی می کند و با دوربین گیمبال سه محوره FIMI G21 Pro سازگار است.

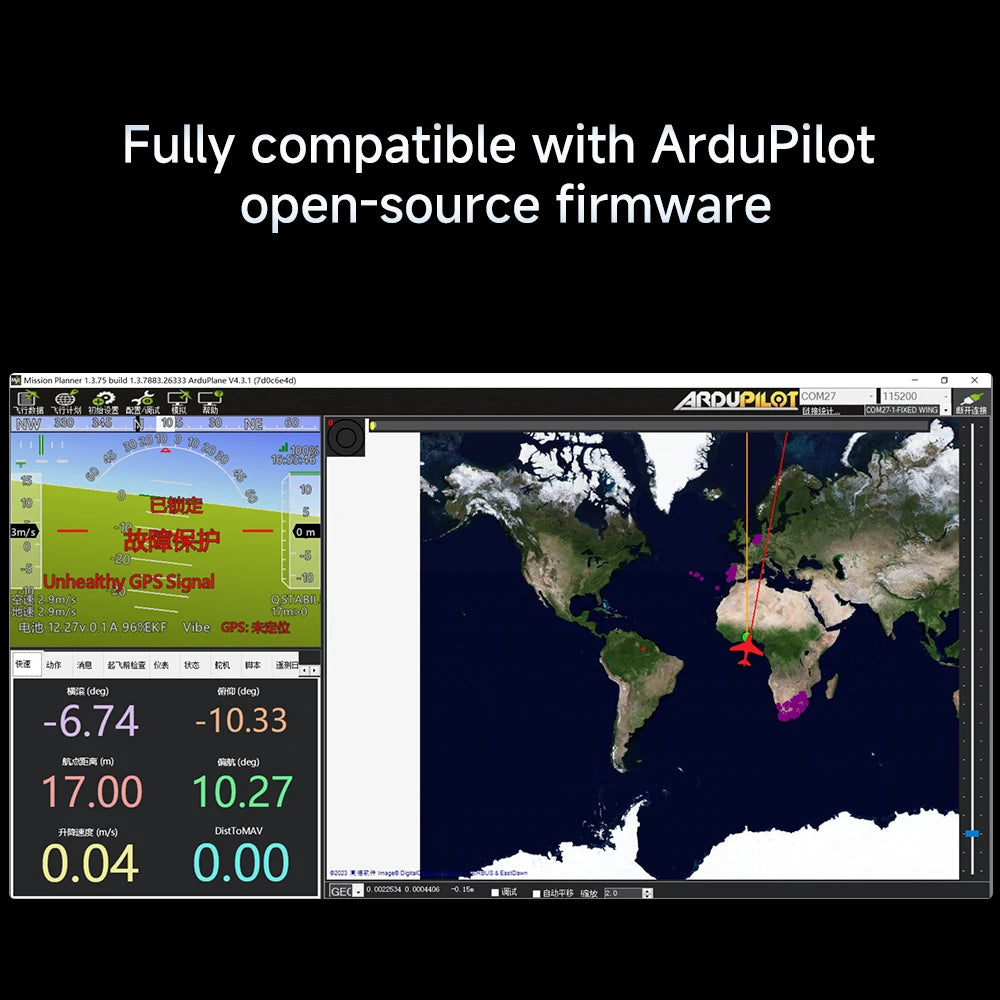

سیستم عامل منبع باز ArduPilot
سازگاری کامل با نرم افزار منبع باز به کاربران اجازه می دهد تا تنظیمات خود را سفارشی کنند. از آنجایی که کد آن به طور مداوم در زمان واقعی با نرم افزار رسمی هماهنگ می شود، سطح بالایی از قابلیت پخش را ارائه می دهد.
طراحی سخت افزار قابل اعتماد
طراحی سه در یک با 20 آمپر ESC برای هر کانال. سختافزار کنترلکننده پرواز منبع باز.
پورت سریال 4 کانال
پشتیبانی از GPS، انتقال ویدئو HD و گیرنده پروتکل CRSF (سازگار با TBS و ELRS)
2 کانال I2C
پشتیبانی از قطب نمای الکترونیکی و سنسور سرعت هوا (به طور پیش فرض شامل نمی شود).
SBUS 1 کانال
از گیرنده SBUS، انتقال ویدئو آنالوگ و دوربین پشتیبانی می کند
قابلیت پخش غنی
*اثرات اصلاح/نصب فقط برای مرجع هستند.
طراحی شده با ملاحظات متعدد برای لذت بردن از پرواز!
مشخصات:
بالا: 700 میلی متر
طول: 445 میلی متر
وزن برخاست: 500 گرم
استقامت: 60 دقیقه (3 ثانیه 1 پی 18650 3000 میلی ساعت)
مساحت بال: 11.8dm²
موتور: 2004 2700kv
ESC:20A سه در یک ESC
ملخ: 6026 ملخ دو پره
باتری: توصیه شده 3S 1P 18650 یا 3S 1P 21700 5000mAh
جزئیات پیکربندی استقامت:
مدل باتری: 3S1p 21700
ظرفیت: 5000mAh
وزن برخاستن: 550 گرم
مدل باتری: 3S1p 18650
ظرفیت: 3000mAh
وزن برخاست: 550 گرم
