فریم کوادکوپتر فریاستایل DarwinFPV BabyApe III سه اینچ، طرح Wide-X، فاصله محور ۱۳۰ میلیمتر، فیبر کربن T300
فریم کوادکوپتر فریاستایل DarwinFPV BabyApe III سه اینچ، طرح Wide-X، فاصله محور ۱۳۰ میلیمتر، فیبر کربن T300
DarwinFPV
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی

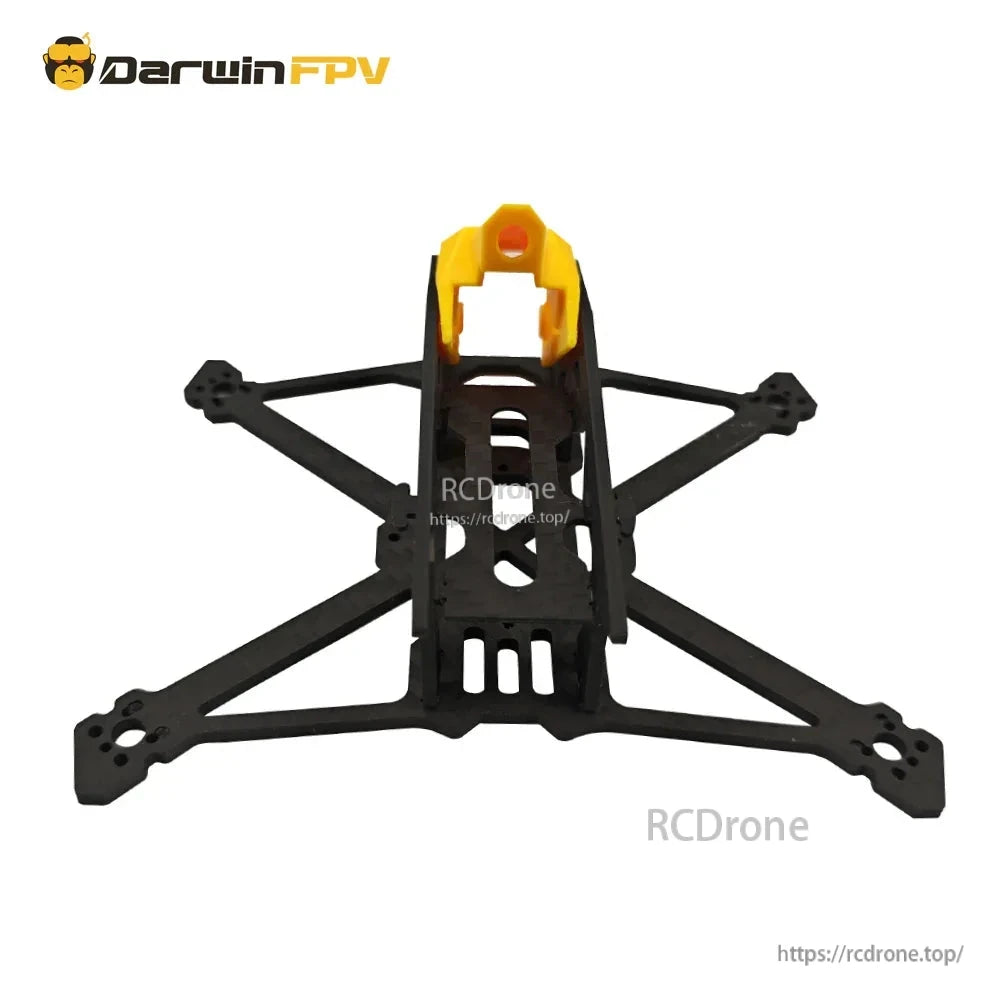

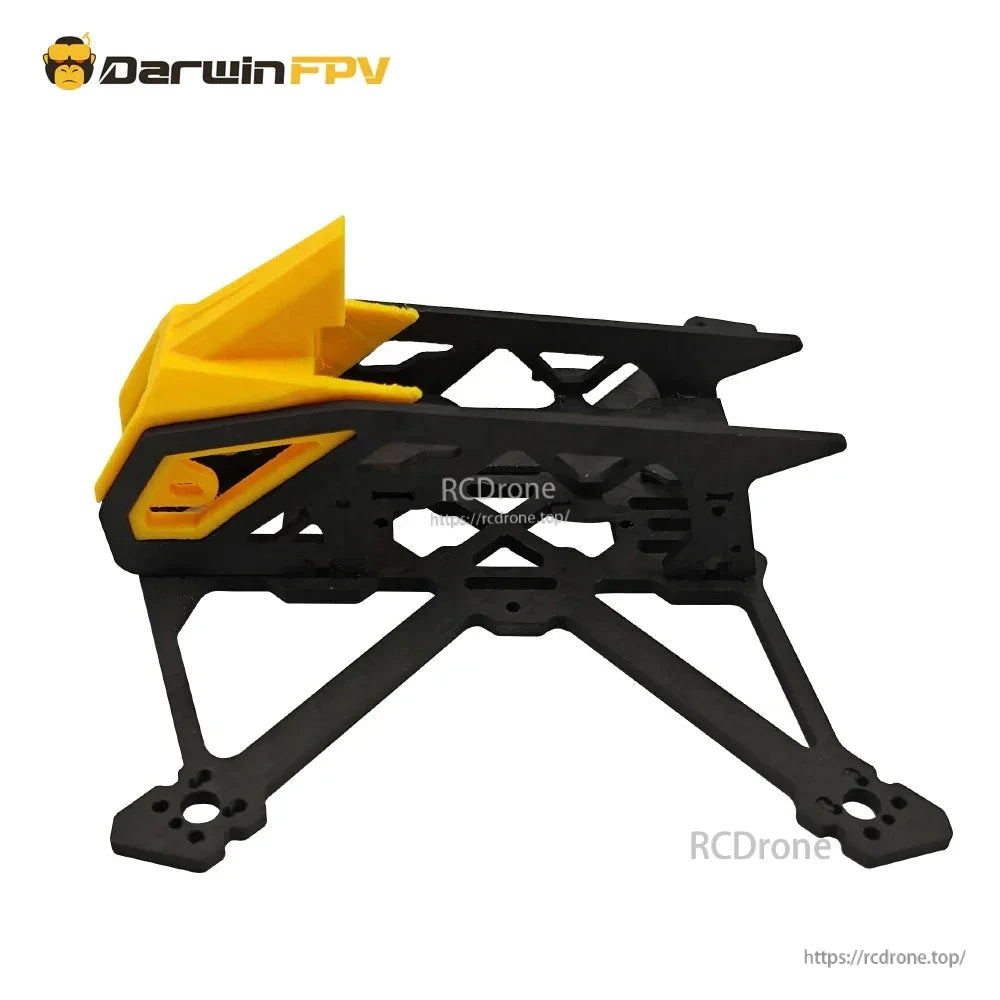

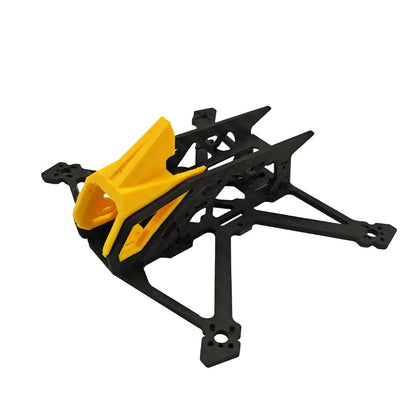

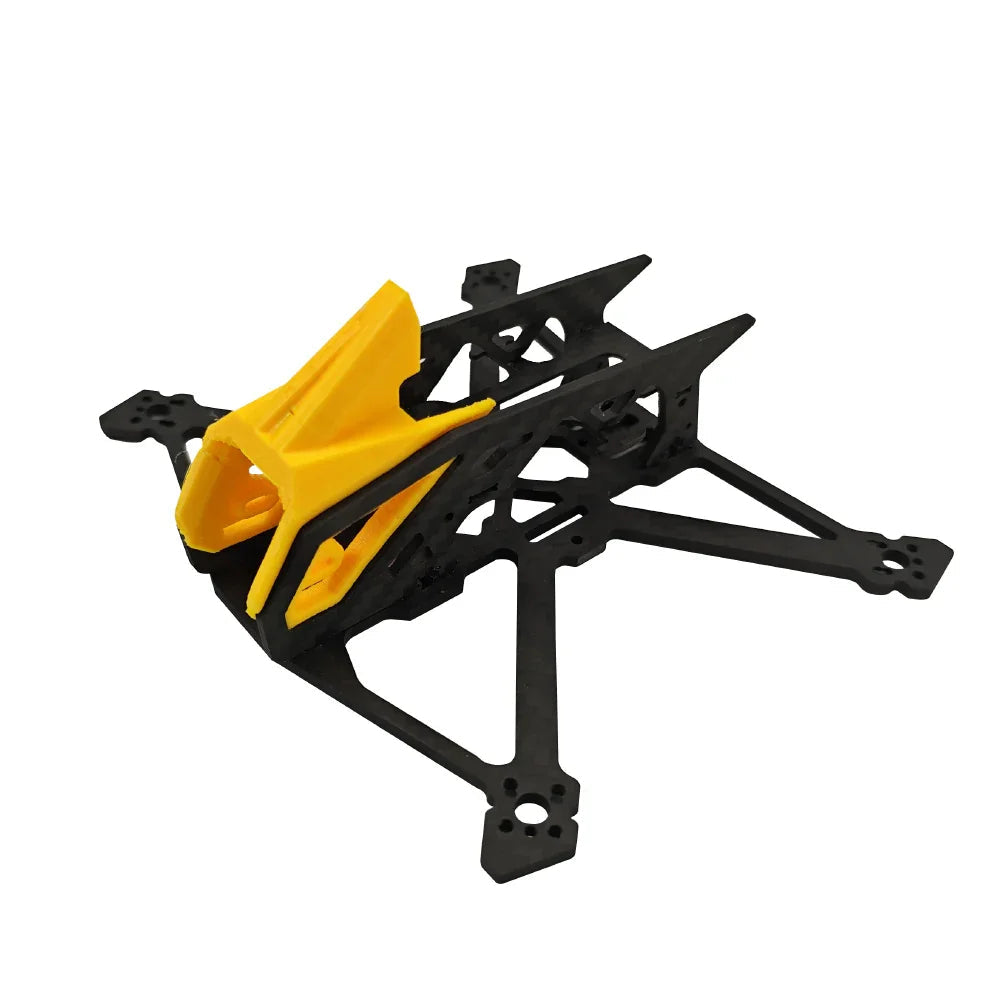

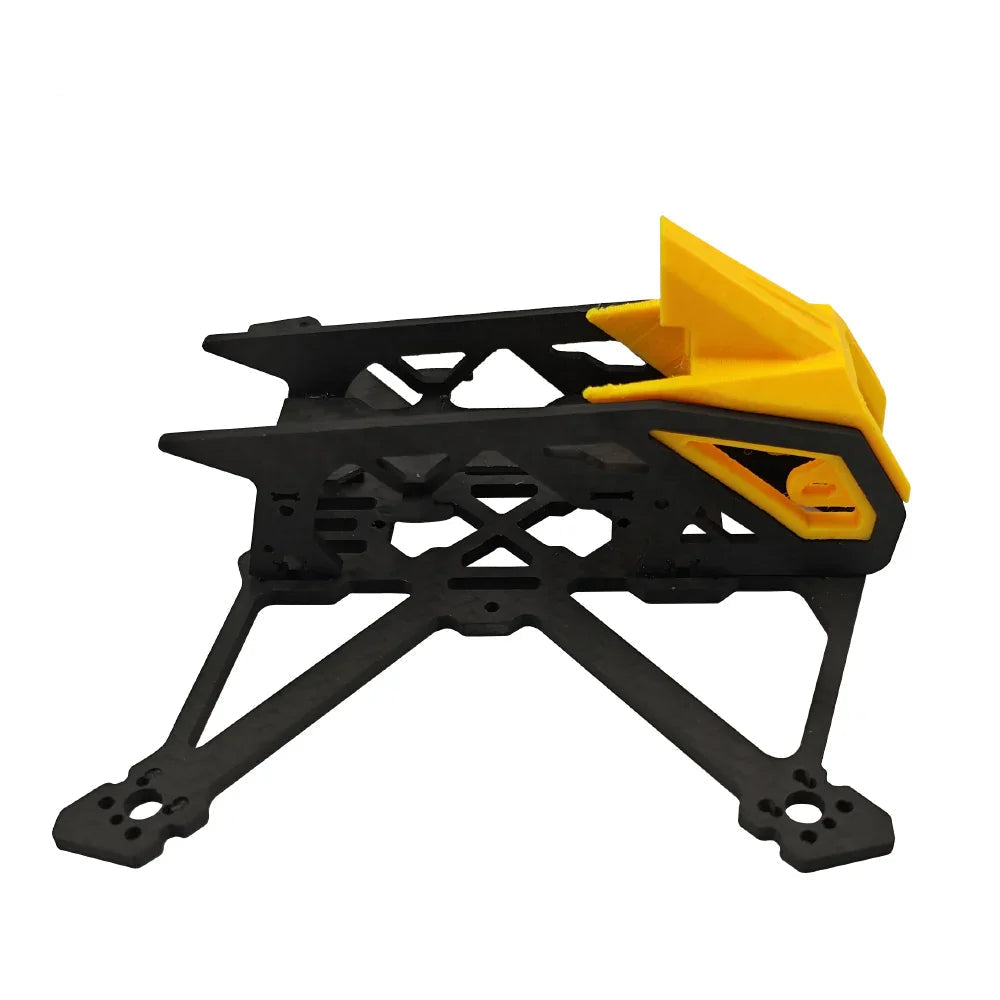

فریم درون FPV BabyApe III DarwinFPV یک فریم FPV آزاد 3 اینچی است که برای ساختهای سبک و جمع و جور در سری BabyApe III (2'' Mini، 3'' Standard و 3.5'' Pro) طراحی شده است. این فریم از طراحی Wide-X و ساختار یکپارچه قالبگیری شده استفاده میکند تا دوام را بهبود بخشد و مونتاژ را برای مبتدیان و تمرین روزانه آزاد ساده کند.
ویژگیهای کلیدی
- ساختار فیبر کربن T300 با پوشش رنگ لاستیکی اعلام شده توسط سازنده بر روی صفحه کربن برای ایجاد سطحی صافتر.

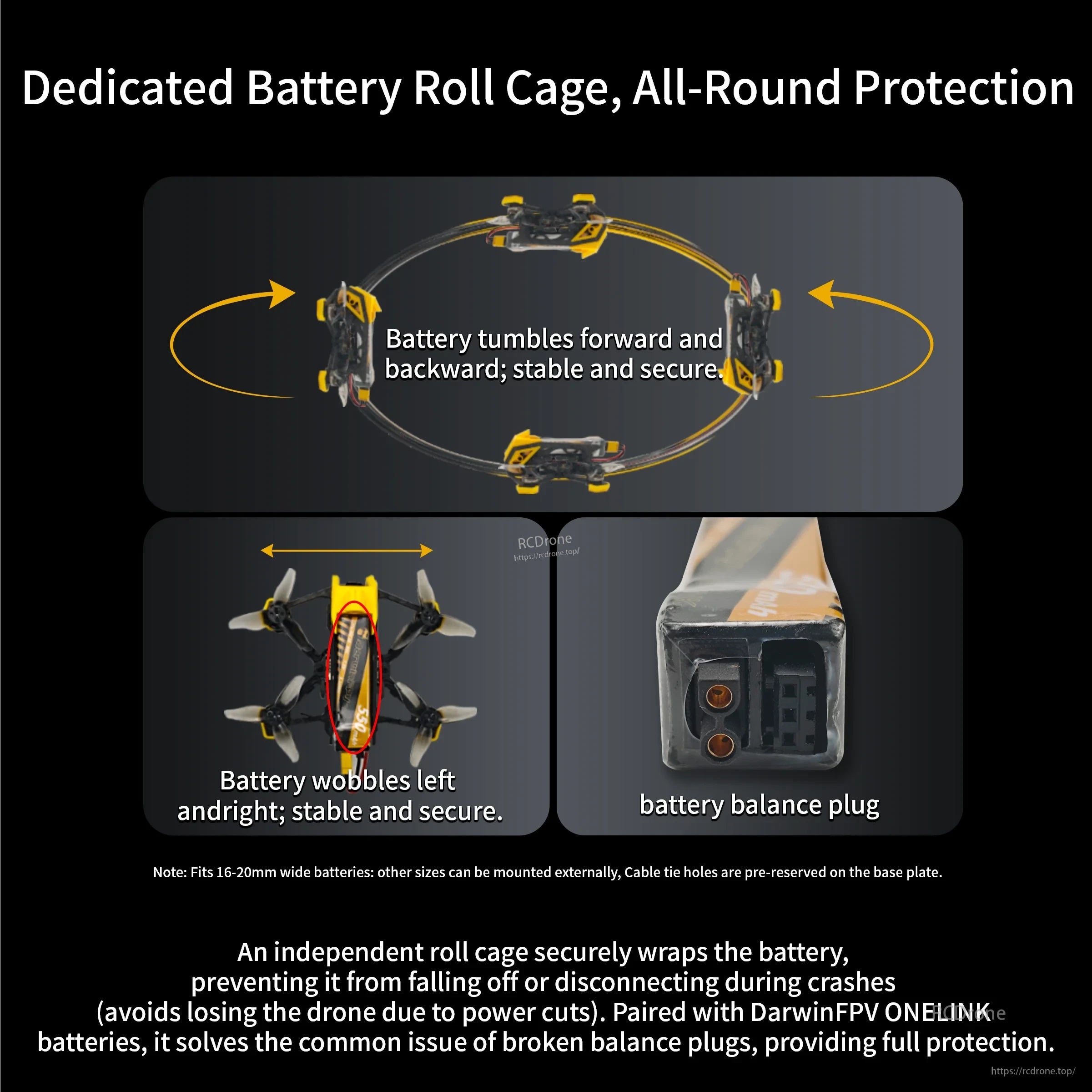

- محافظت از قفسه باتری برای کمک به ایمن نگهداشتن باتری در هنگام ضربه؛ مناسب برای باتریهای 16–20 mm عرض (سایزهای دیگر میتوانند بهصورت خارجی با استفاده از سوراخهای بند رزرو شده بر روی صفحه پایه نصب شوند).
- گزینههای نصب VTX متعدد: از VTX آنالوگ، VTX Walksnail Avatar، VTX DJI O4 یا بدون VTX پشتیبانی میکند.

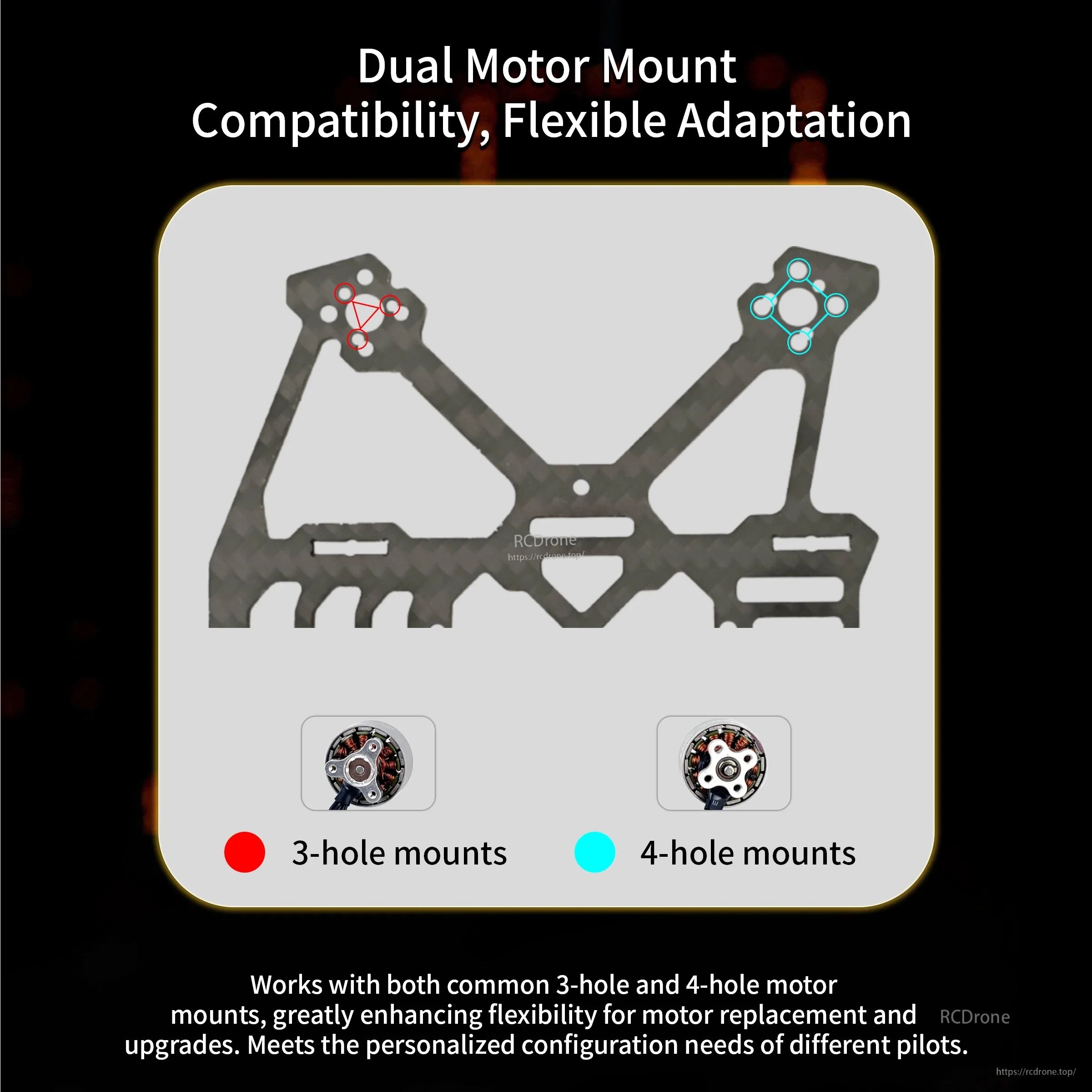

- سازگاری پایه موتور دوگانه: از الگوهای پایه موتور سهسوراخ و چهار سوراخ پشتیبانی میکند.

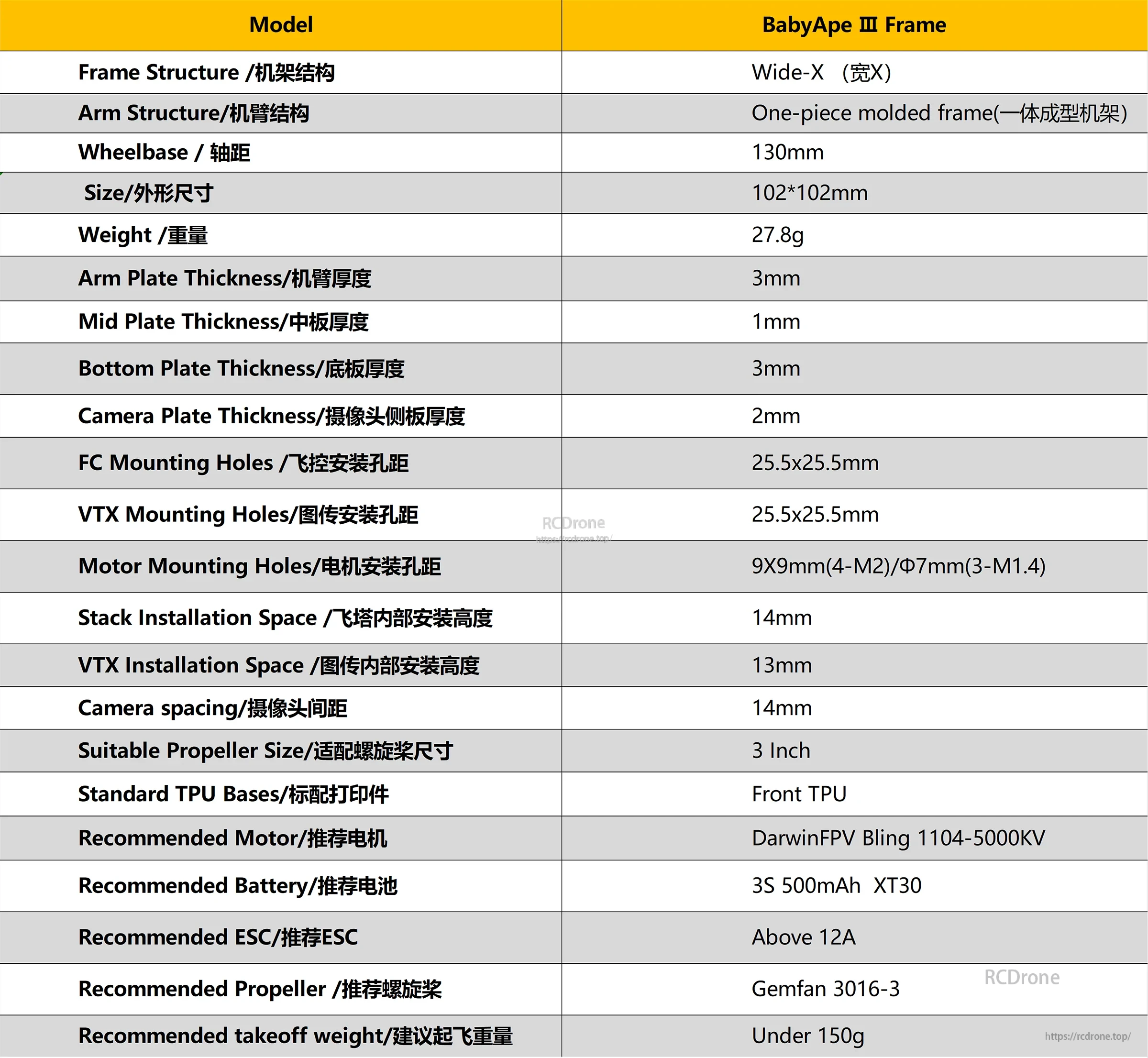

مشخصات
| مدل | فریم BabyApe III |

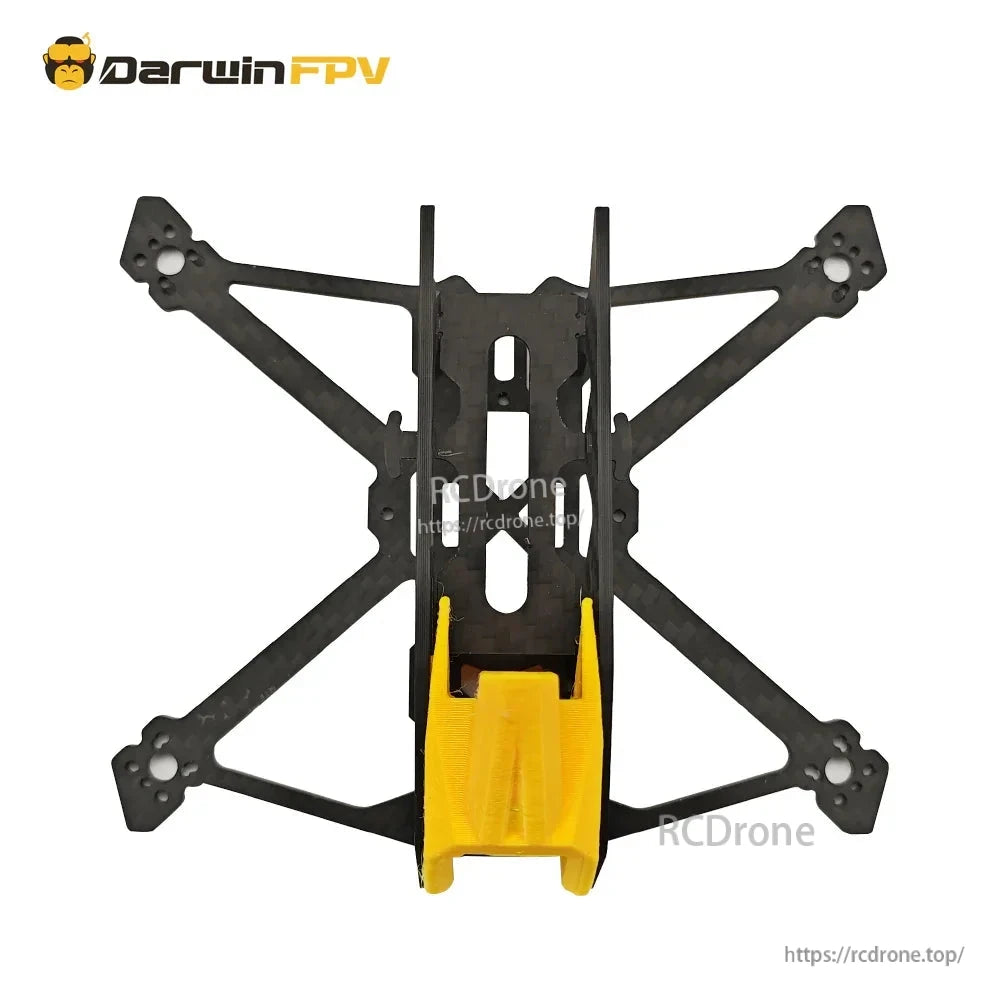

| ساختار فریم | Wide-X |
| ساختار بازو | فریم یکپارچه قالبگیری شده |
| فاصله محور | 130mm |
| اندازه | 102*102mm |

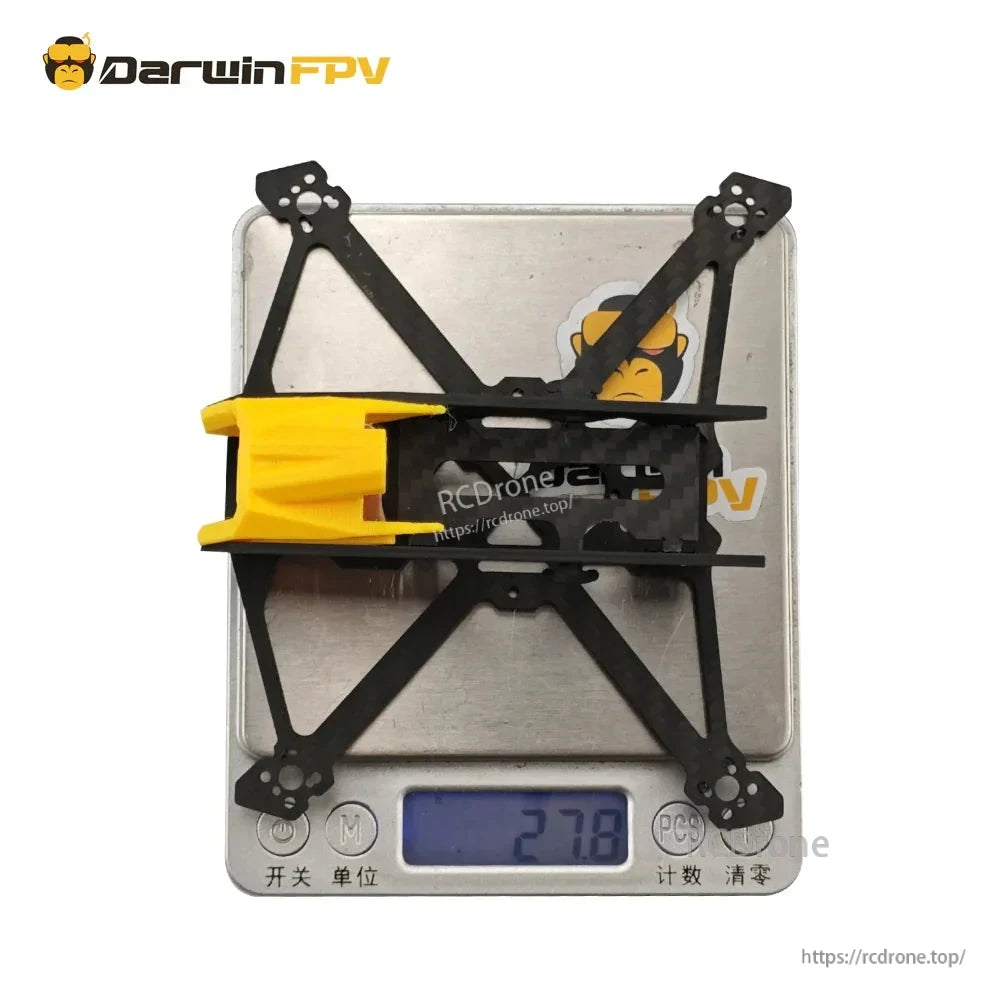

| وزن | 27.8g |
| ضخامت صفحه بازو | 3mm |
| ضخامت صفحه میانی | 1mm |
| ضخامت صفحه زیرین | 3mm |
| ضخامت صفحه دوربین | 2mm |
| سوراخهای نصب FC | 25.5x25.5mm |
| سوراخهای نصب VTX | 25.5x25.5mm |
| حفرههای نصب موتور | 9X9mm (4-M2) / φ7mm (3-M1.4) |
| فضای نصب استک | 14mm |
| فضای نصب VTX | 13mm |
| فاصله دوربین | 14mm |
| اندازه مناسب پروانه | 3 اینچ |
| پایههای TPU استاندارد | TPU جلو |
| موتور پیشنهادی | DarwinFPV Bling 1104-5000KV |
| باتری پیشنهادی | 3S 500mAh XT30 |
| ESC پیشنهادی | بیش از 12A |
| پروانه پیشنهادی | Gemfan 3016-3 |
| وزن مناسب برای برخاستن | زیر 150 گرم |

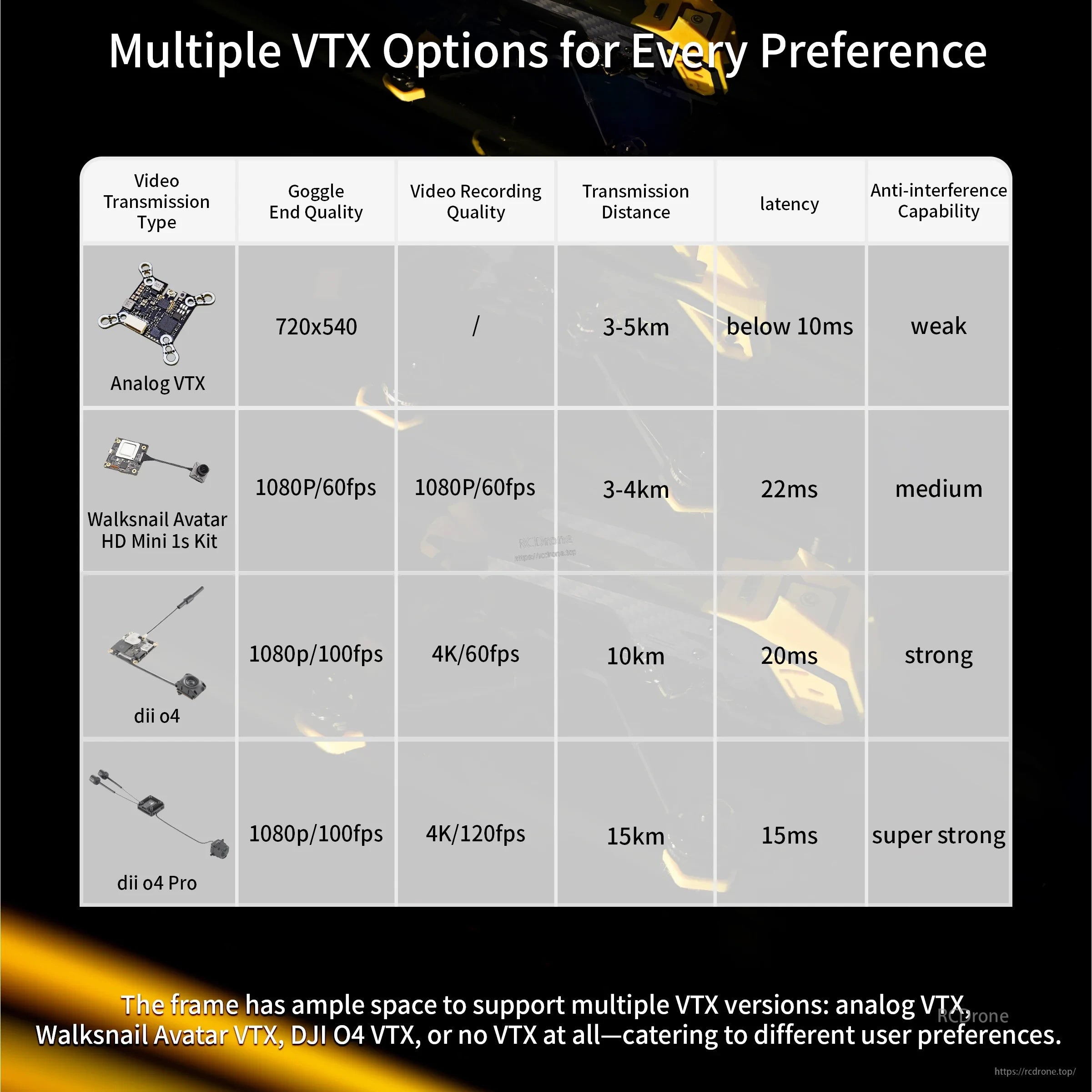

گزینههای VTX (مرجع)
این فریم فضایی برای تنظیمات مختلف VTX فراهم میکند؛ ویژگیهای زیر مشخصات مرجع برای هر نوع انتقال ویدئو هستند (نتایج واقعی به سیستم VTX و محیط بستگی دارد):
| نوع انتقال ویدئو | کیفیت انتهای عینک | کیفیت ضبط ویدئو | فاصله انتقال | تاخیر | قابلیت ضد تداخل |
|---|---|---|---|---|---|
| VTX آنالوگ | 720x540 | / | 3-5km | زیر 10ms | ضعیف |
| کیت Walksnail Avatar HD Mini 1s | 1080P/60fps | 1080P/60fps | 3-4km | 22ms | متوسط |
| dji o4 | 1080p/100fps | 4K/60fps | 10km | 20ms | قوی |
| dji o4 Pro | 1080p/100fps | 4K/120fps | 15km | 15ms | بسیار قوی |

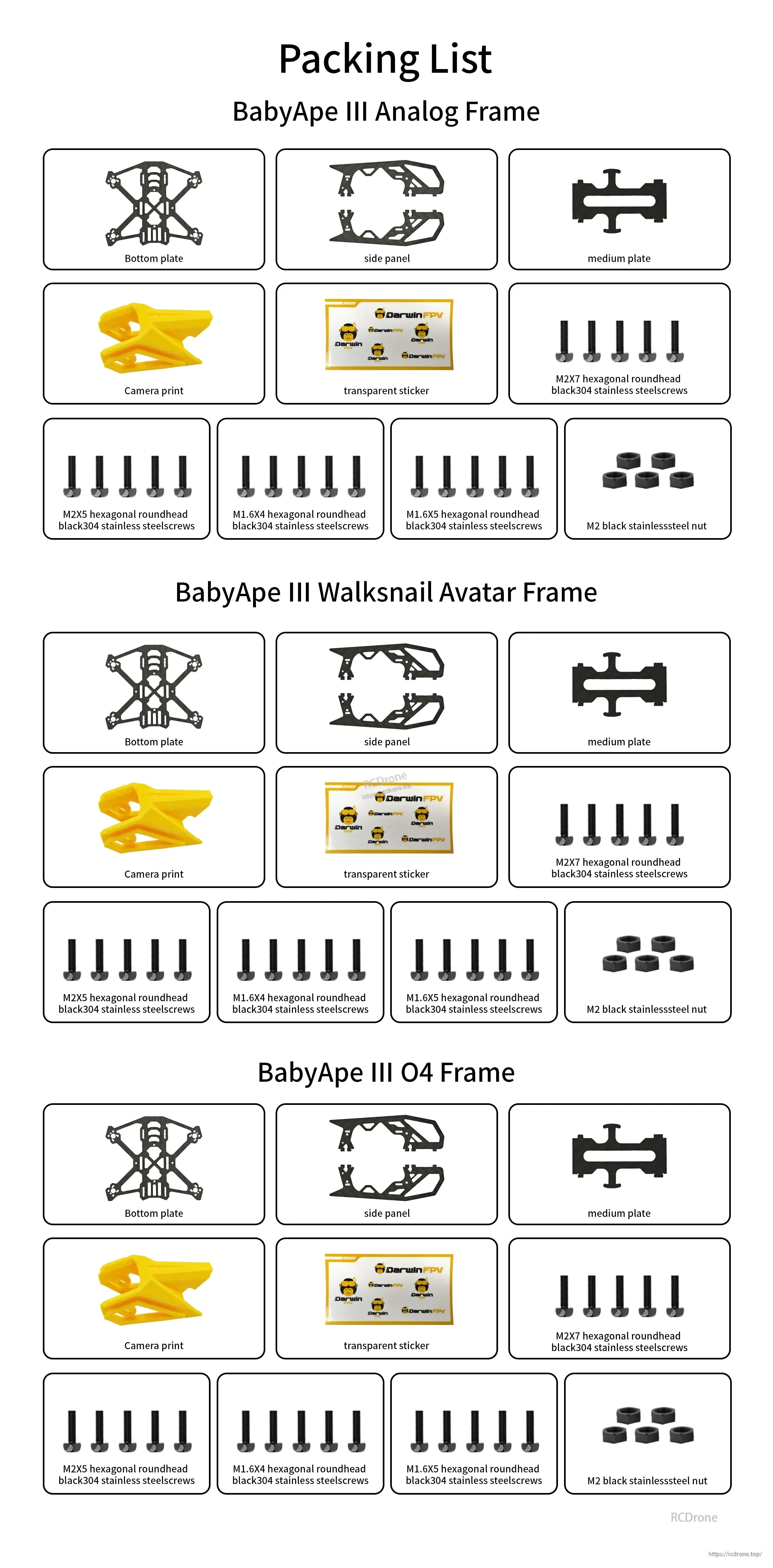

محتویات موجود
لیست بسته بندی برای فریم آنالوگ BabyApe III / فریم Avatar Walksnail BabyApe III / فریم O4 BabyApe III:

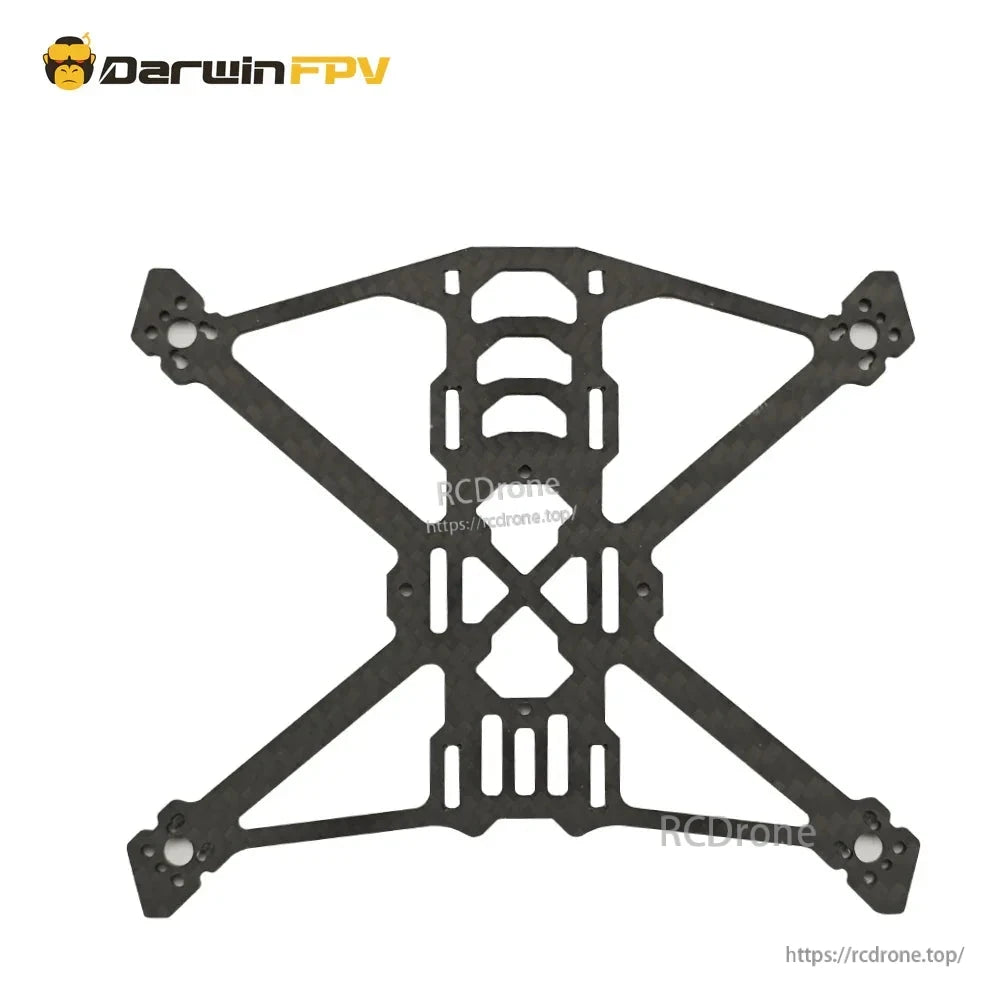

- صفحه زیرین

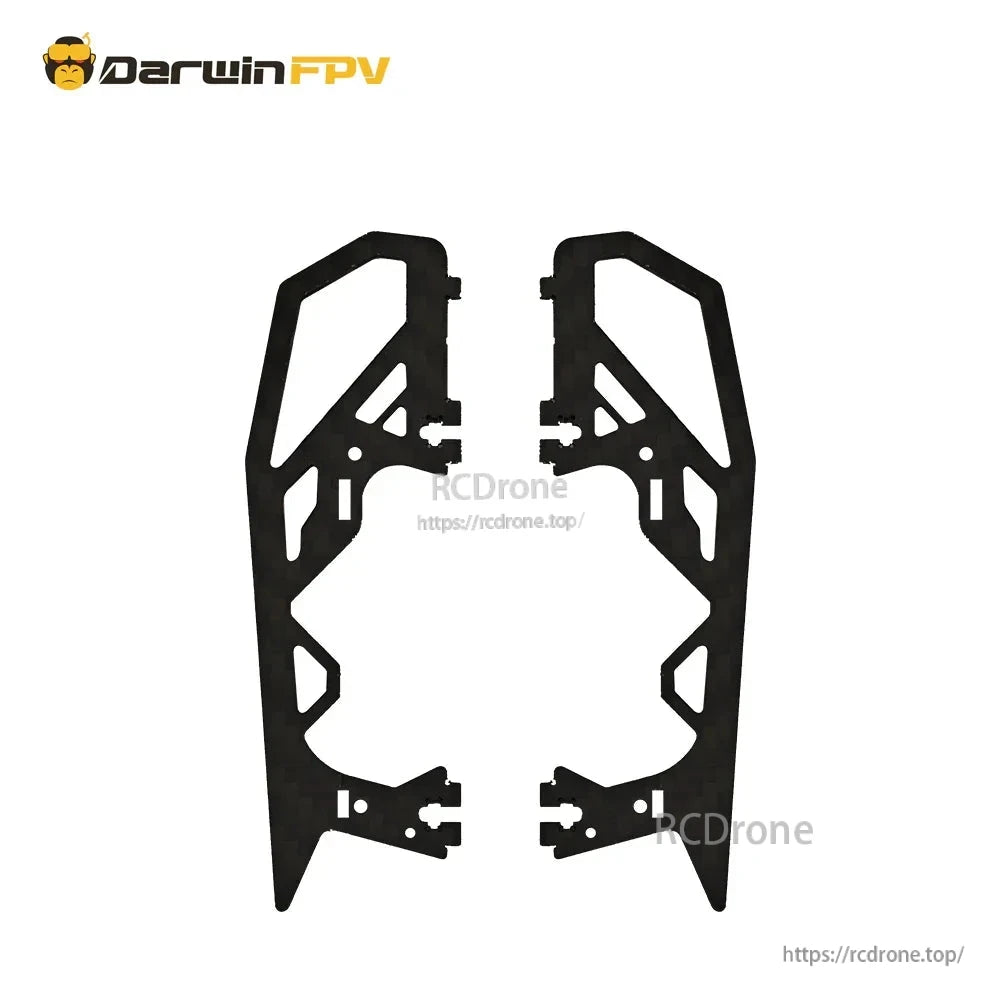

- پنل کناری

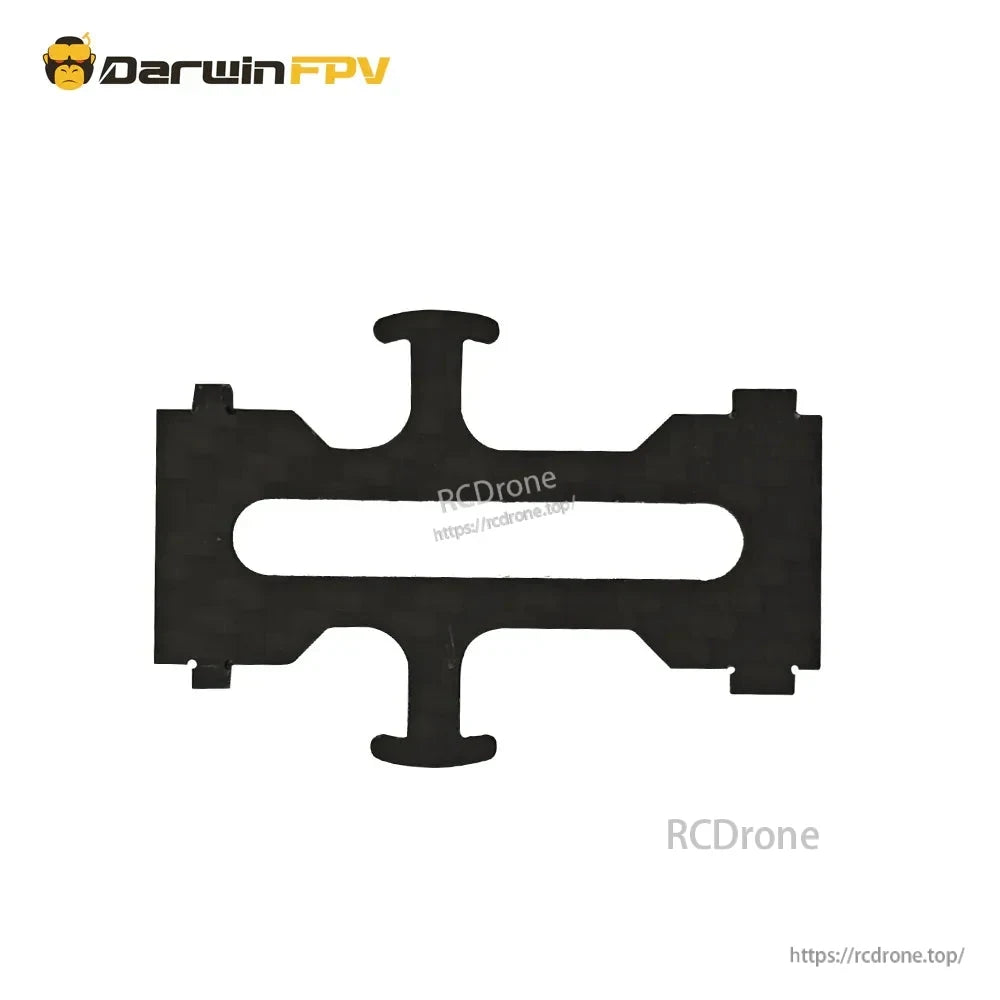

- صفحه متوسط

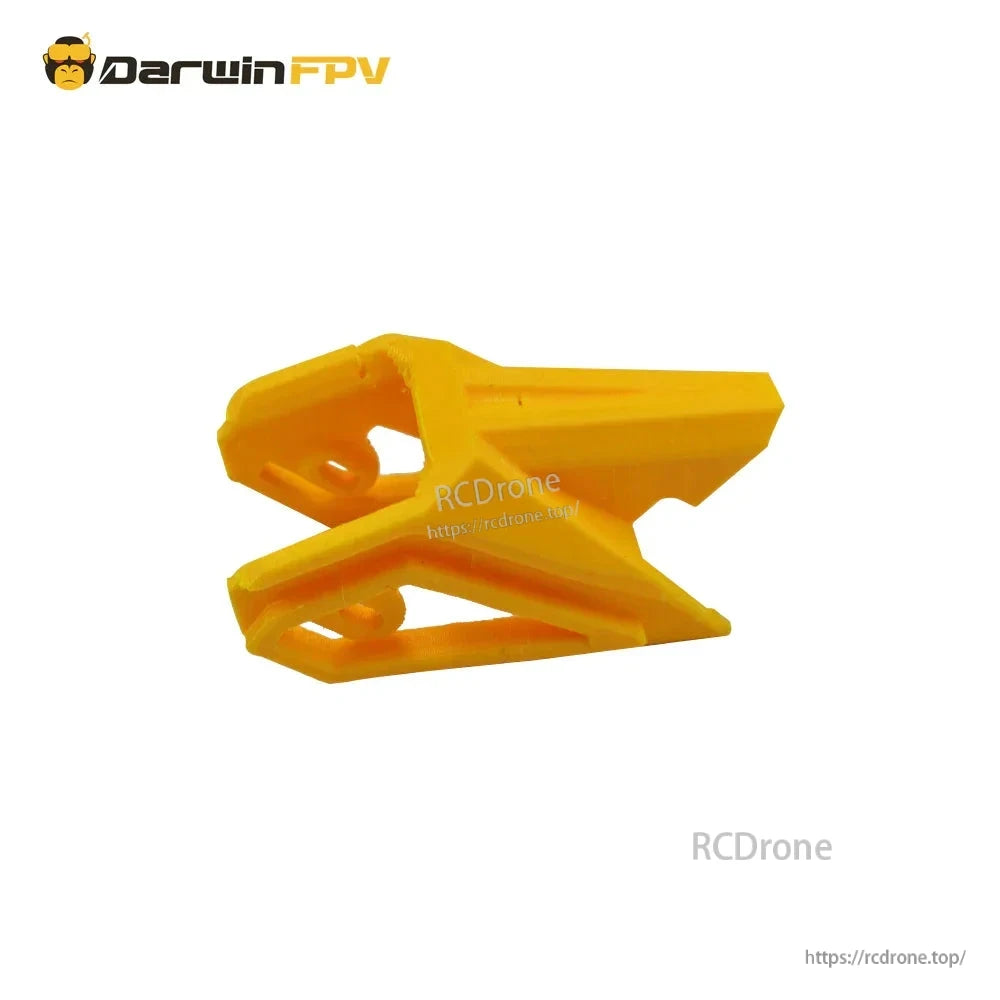

- چاپ دوربین
- برچسب شفاف
- پیچهای استیل ضد زنگ مشکی 304 با سر گرد شش ضلعی M2x7
- پیچهای استیل ضد زنگ مشکی 304 با سر گرد شش ضلعی M2x5
- M1.6x4 پیچهای سر گرد ششگوش سیاه 304 استیل ضد زنگ
- M1.6x5 پیچهای سر گرد ششگوش سیاه 304 استیل ضد زنگ
- M2 مهره استیل ضد زنگ سیاه
کاربردها
- ساختهای FPV آزاد 3 اینچی
- تنظیمات FPV سبک و مناسب برای سفر
- ساختهایی که به نصب و پشتیبانی از FC/VTX با ابعاد 25.5x25.5mm و فرمتهای مختلف VTX نیاز دارند
برای سوالات مربوط به سازگاری ساخت (ارتفاع استک FC، تناسب VTX، اندازه باتری یا انتخاب پایه موتور)، با https://rcdrone.top/ یا support@rcdrone.top.
جزئیات
یک فریم 3 اینچی فری استایل جمع و جور که به ساختهای سبک و آسان برای حمل و پرواز در مکانهای بیشتر اختصاص دارد.

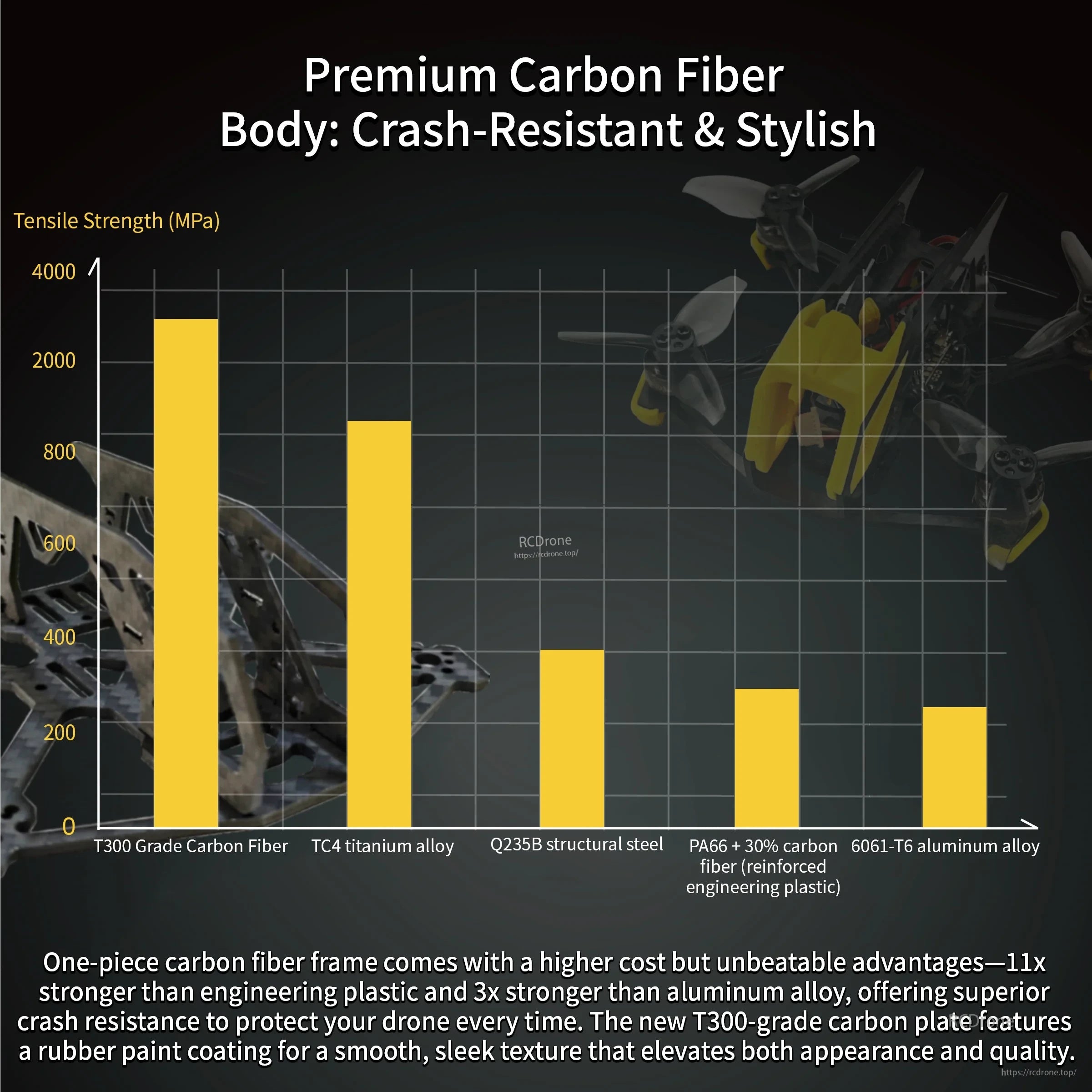

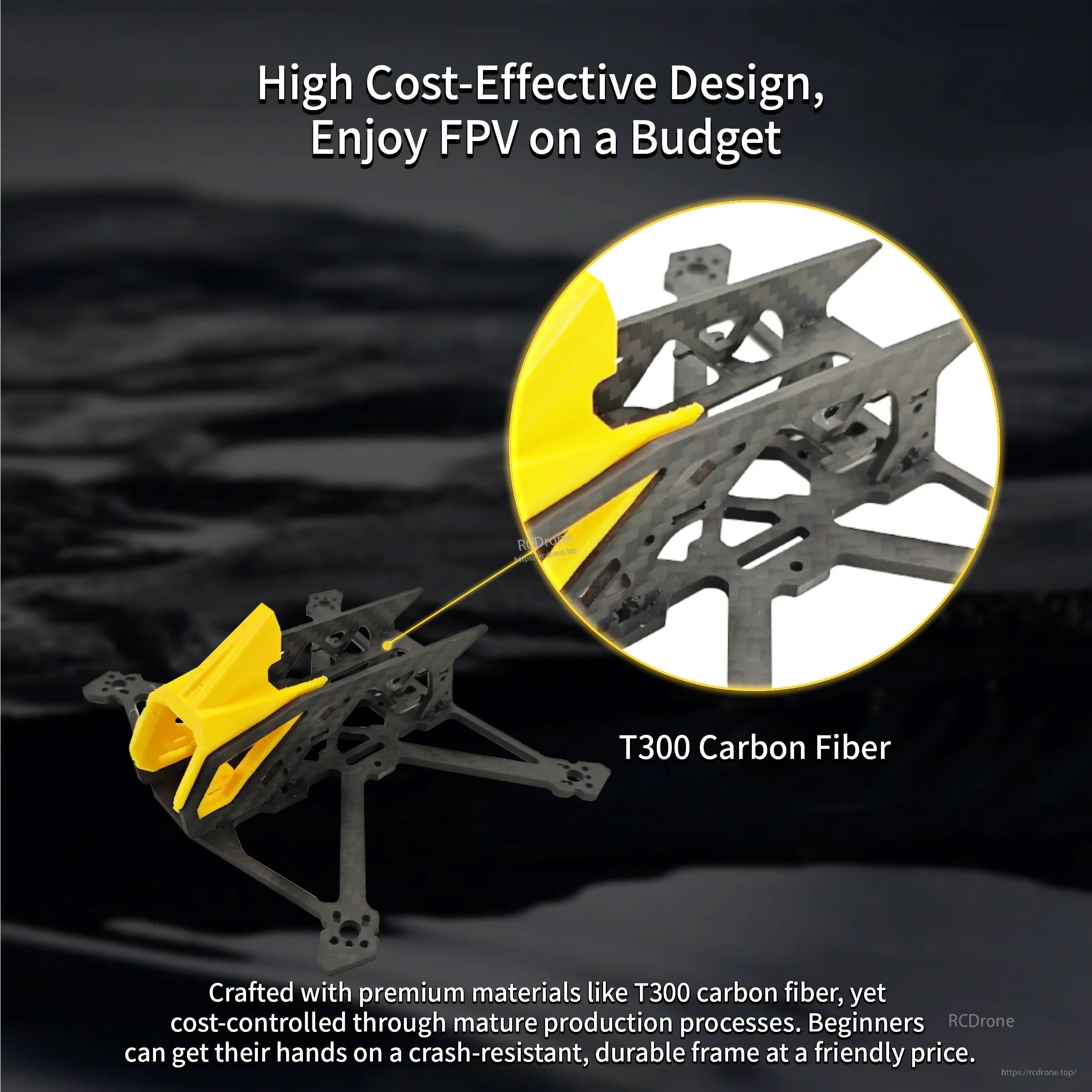

فیبر کربن T300 و طراحی یکپارچه قالبگیری شده به حفظ سبک بودن ساخت کمک میکند در حالی که دوام در برابر تصادفهای روزمره را بهبود میبخشد.
قفس باتری یکپارچه به کاهش حرکت باتری کمک کرده و در هنگام تصادف از سیم تعادل محافظت میکند.
سیستم ویدیویی که با تنظیمات شما سازگار است را انتخاب کنید—فضا برای آنالوگ، Walksnail Avatar، DJI O4، یا یک ساخت بدون VTX.
الگوهای نصب دو موتوره استفاده از موتورها را آسانتر کرده و ارتقاء بدون تغییر قاب را ممکن میسازد.
همه چیزهای لازم برای ساخت قاب شامل شده است، با سختافزار و قطعات که بسته به نسخه آنالوگ، Walksnail یا O4 متفاوت است.
