Je. Bouton de commande et indicateurs LED

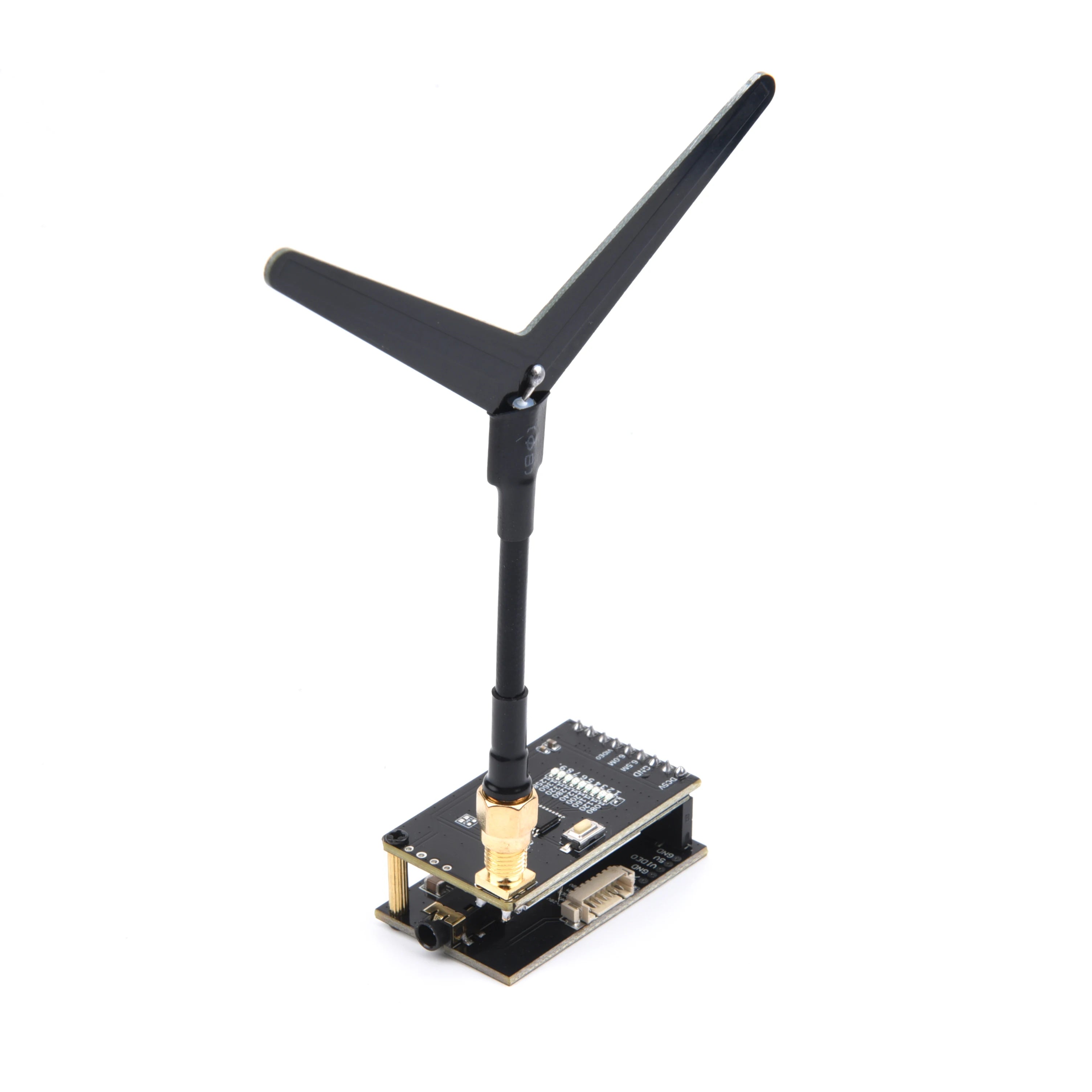

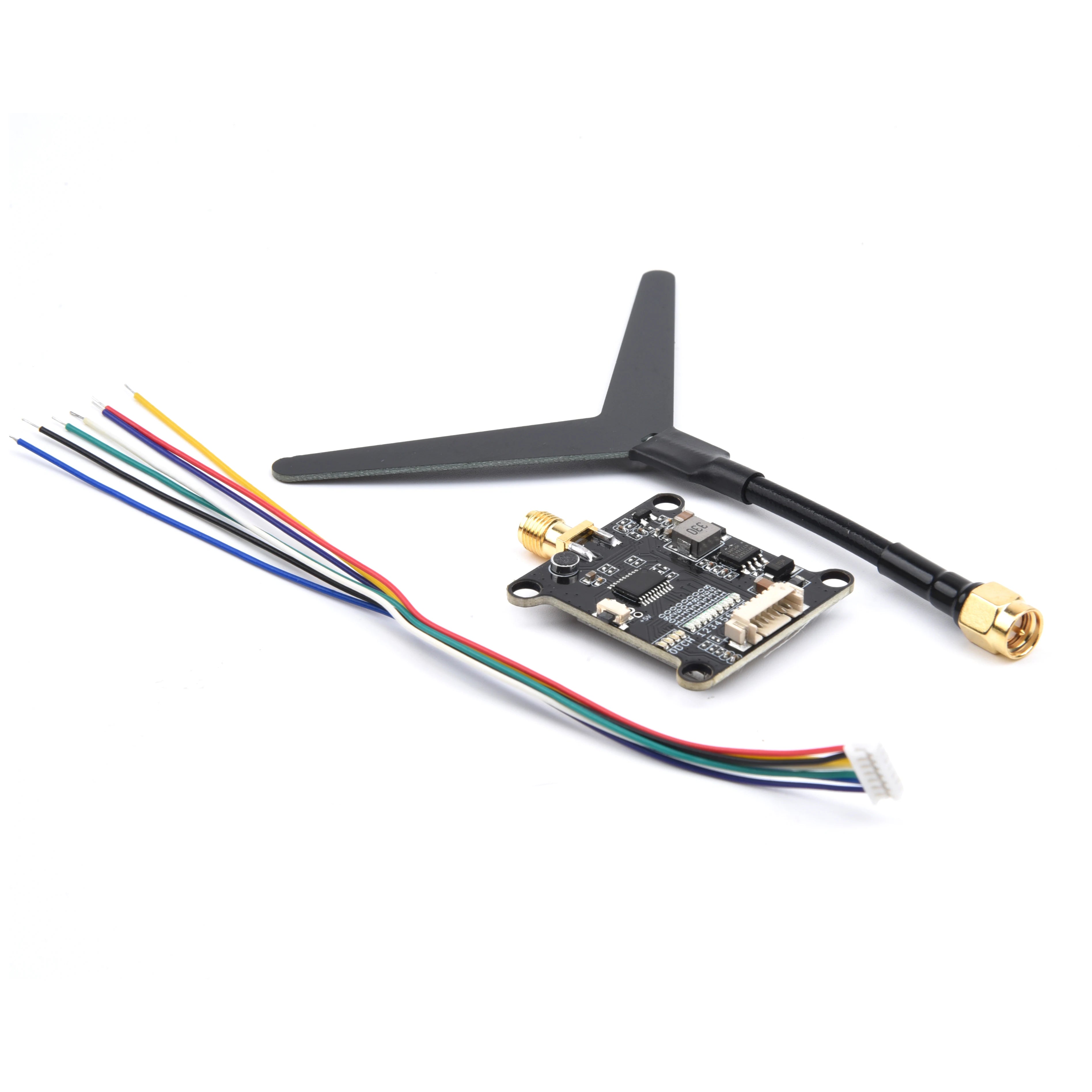

1. Les 4 indicateurs verts sont des indicateurs de puissance, ils sont : 0,1 mW(0)/25 mW(D)/200 mW(C)/800 mW(H).

(D)/200 mW(C)/800 mW(H), la valeur par défaut est de 0,1 mW lorsque l'appareil est sous tension.

au niveau de puissance suivant. Cette opération peut être répétée et le voyant d'alimentation correspondant s'allumera chaque fois que vous appuyez et maintenez le bouton enfoncé.

Le voyant d'alimentation correspondant s'allumera chaque fois que vous appuyez et maintenez le bouton enfoncé. Remarque : La puissance d'émission doit être réajustée après chaque panne de courant.

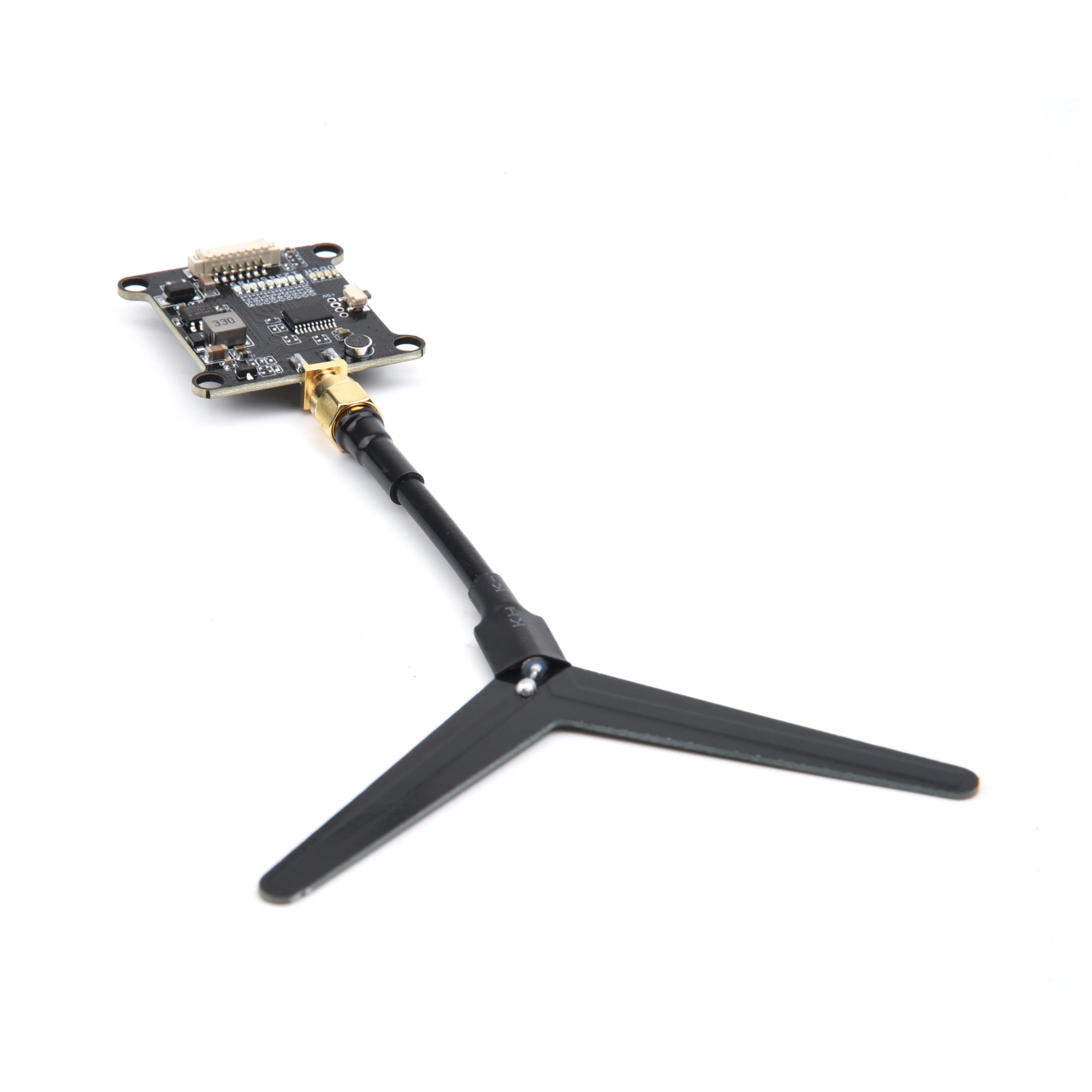

II. Les 9 LED rouges sont des indicateurs de fréquence.

Cette opération peut être cyclée, chaque appui court sur l'indicateur de point de fréquence correspondant s'allumera.

Remarque : le système d'exploitation dispose d'une fonction de mémoire, le système enregistrera le point de fréquence actuel après une panne de courant. II. Définition de l'interface :

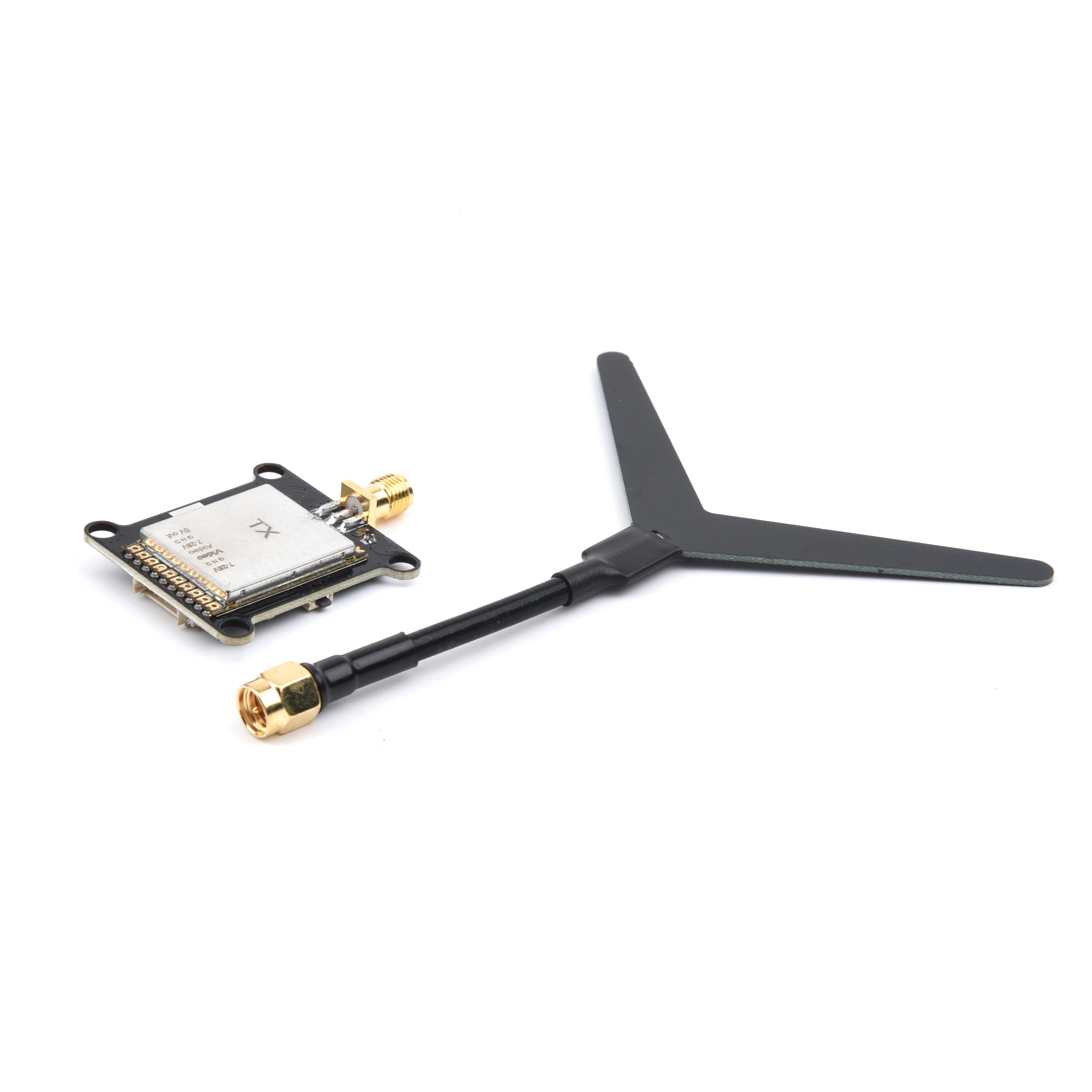

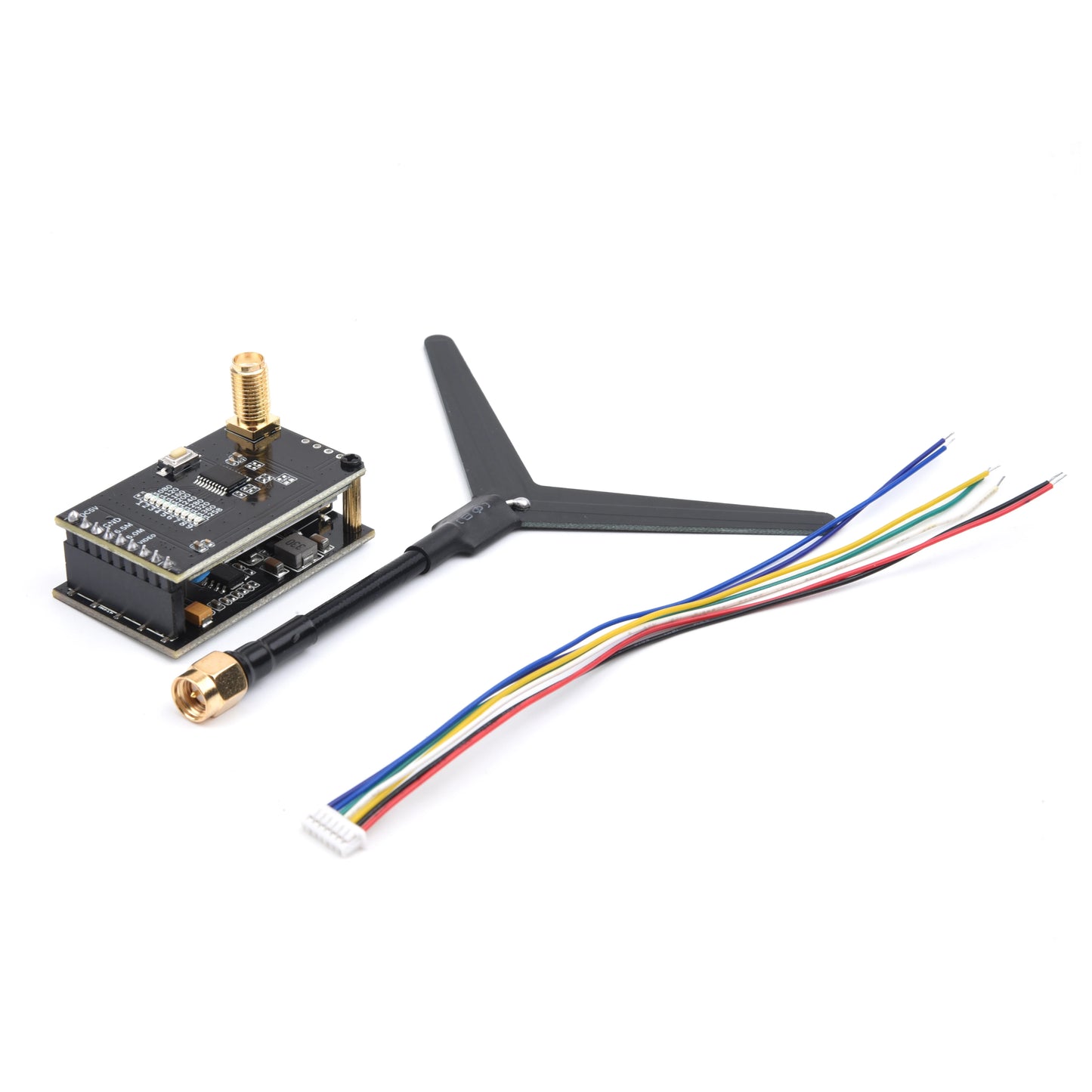

L'antenne est une interface SMA ; la tête d'antenne est "filetage mâle + trou" et le mât d'antenne est "filetage femelle + broche".

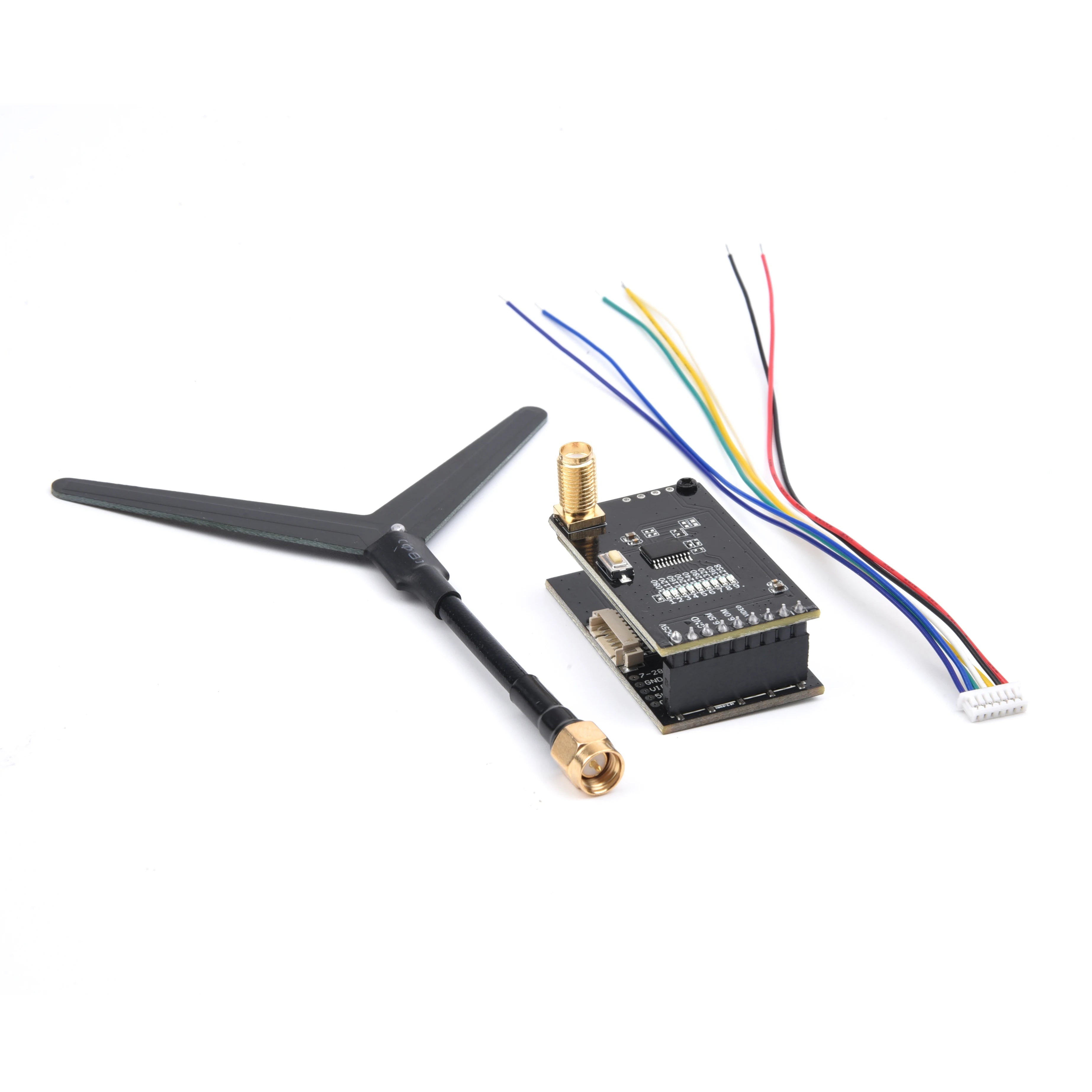

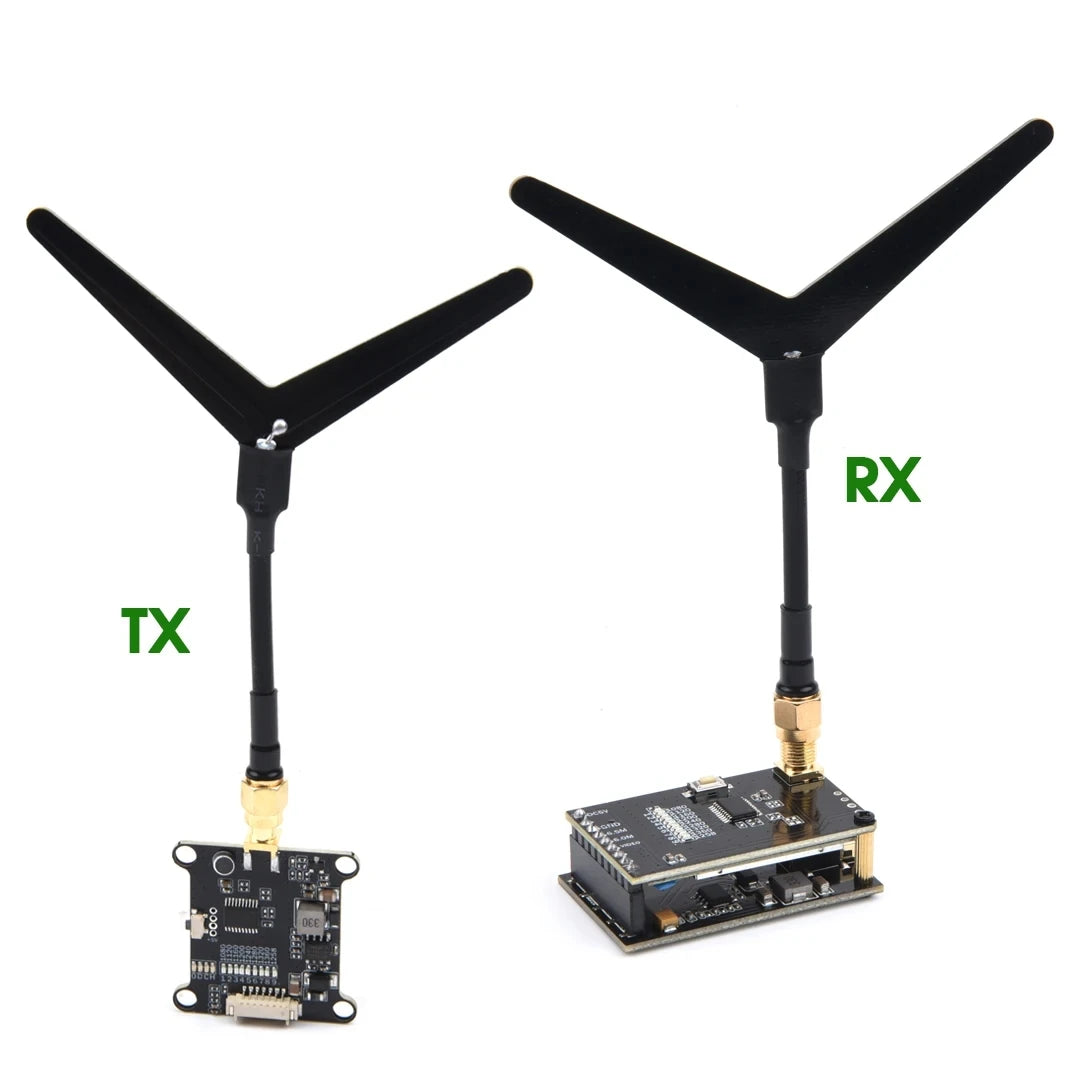

Configuration à broches 1,2G Antenne spéciale personnalisée de type "Y".

2.7P1.25

La séquence de connexion du socket est :

1. entrée d'alimentation DC 7-28 V ;

2. masse d'entrée ;

3. entrée vidéo ;

4. Entrée audio 6,5 M ;

5. Sortie CC 7-28 V ;

6. Masse de sortie CC ;

7. Sortie CC 5 V.
