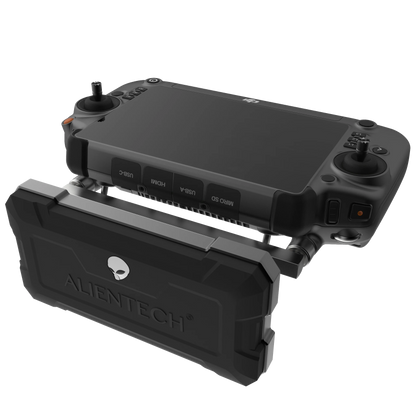

Alientech Duo 3 Signal booster 2,4g/5.2g/5.8g Range Extender pour DJI Mavic 3 Pro, Mini 4 Pro, Air 3, Autel, Parrot FPV

Aperçu

L'ALIENTECH DUO 3 est un amplificateur de signal tri-bande et un prolongateur de portée d'antenne conçu pour le contrôle des drones et les liaisons vidéo. Il fonctionne sur les bandes 2,4G, 5,2G et 5,8G pour améliorer le contrôle et la télémétrie de DJI.e.g., Mavic 3 Pro/Mini 4 Pro/Air 3), Autel, Parrot et les drones FPV. L'appareil prend en charge les normes IEEE 802.11 a/b/g/n/ac, l'étalement de spectre, la modulation multiporteuse, le duplexage temporel et la transmission vidéo numérique (y compris OcuSync/Lightbridge), avec commutation automatique de fréquence et sélection de canal pour réduire les interférences.

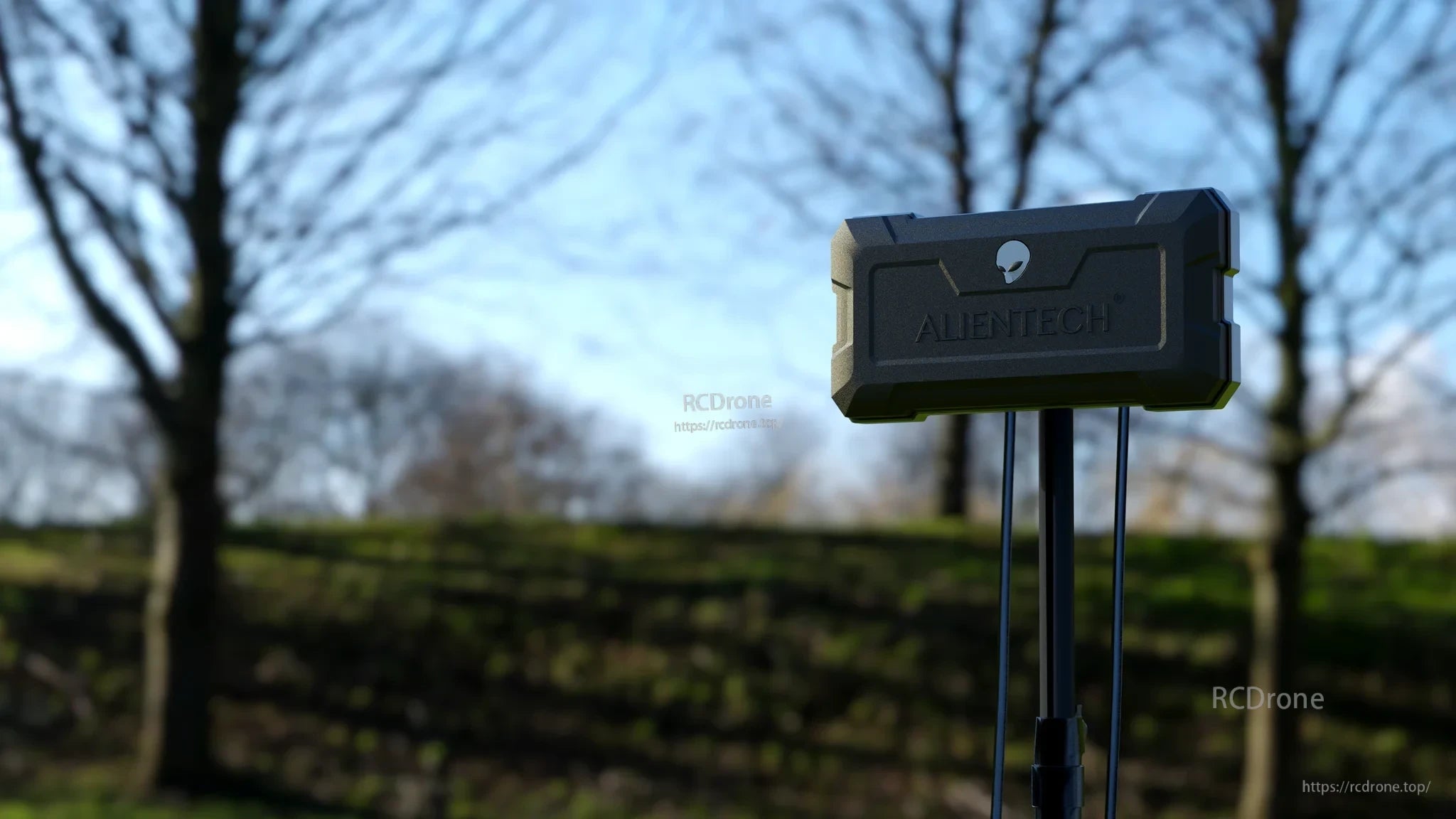

Les données du fabricant indiquent que la portée effective du DUO 3 est plus de deux fois supérieure à celle du DUO II, soit environ 5 à 10 fois supérieure à celle des antennes d'origine. Un nouveau chipset vise un débit de données plus élevé (jusqu'à 4 fois plus rapide que celui du DUO II). La technologie MU-MIMO avec double émission/réception améliore la robustesse du signal. Le cadre en alliage d'aluminium améliore la durabilité et la dissipation thermique, tandis que la batterie intégrée de 3,7 V et 3 000 mAh assure une autonomie prolongée. L'appareil est conforme aux normes FCC et CE.

Caractéristiques principales

• Fonctionnement tri-bande : 2,4 G/5,2 G/5,8 G (2 400 – 2 485 MHz, 5,150 – 5,850 MHz)
• Antenne panneau à gain élevé : 2,4 G >13 dBi ±1; 5G >15 dBi ±1
• MU-MIMO double TX/RX ; sélection automatique de fréquence et de canal ; prise en charge multicanal
• Prise en charge coaxiale externe avec connecteurs femelles/mâles QMA verrouillables ; longueur de câble jusqu'à 35 m en mode 5,8 G
• Structure entièrement en alliage d'aluminium pour une résistance et des performances thermiques optimales
• Batterie intégrée : 3,7 V, 3 000 mAh
• Conformité : IEEE 802.11 a/b/g/n/ac ; FCC/CE (selon le fabricant)

Caractéristiques

Gain et angle de l'antenne

• Angle de demi-radiation horizontal : 65–84°
• Angle de demi-radiation vertical : 63–75°

Câble coaxial externe

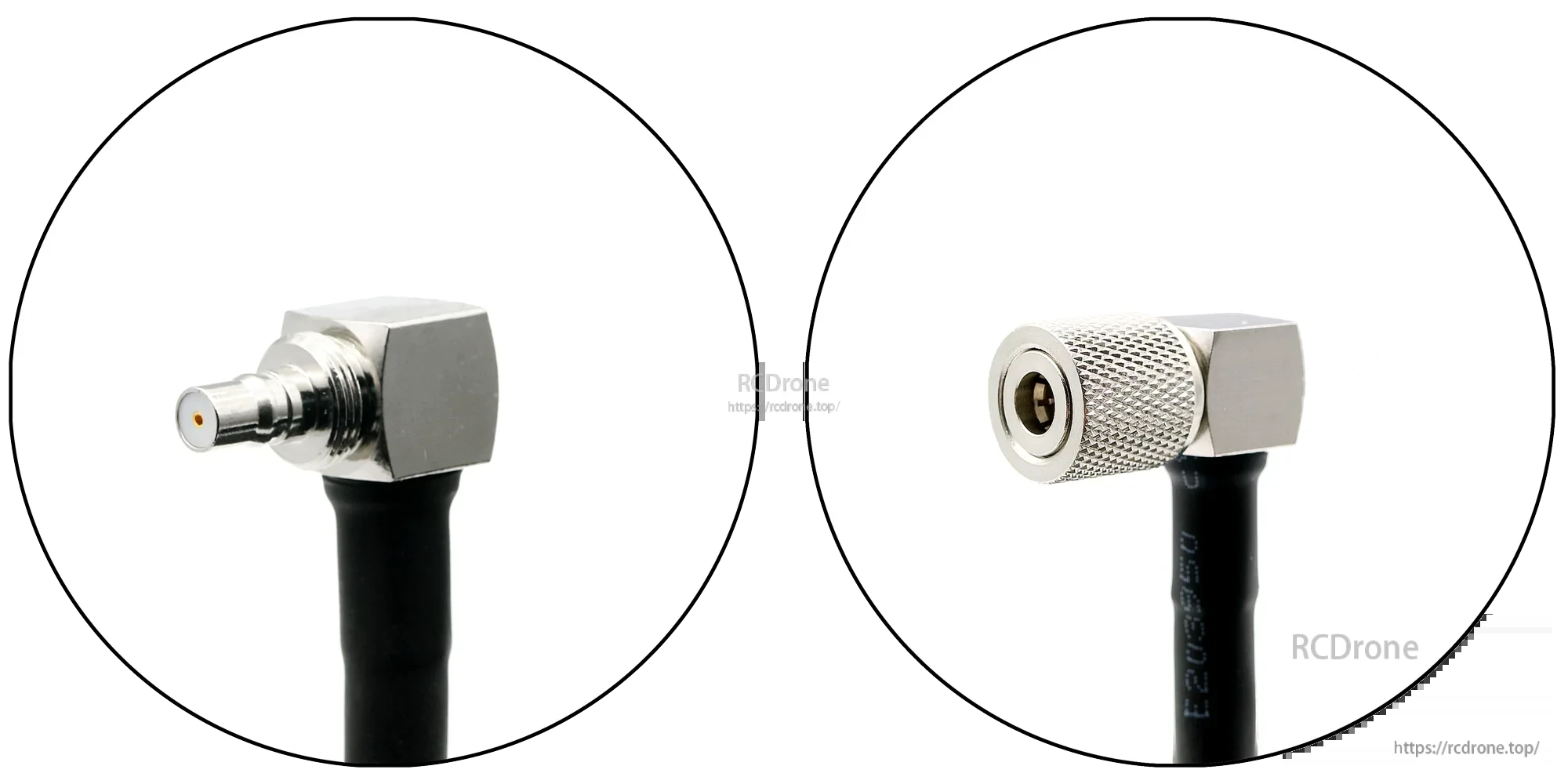

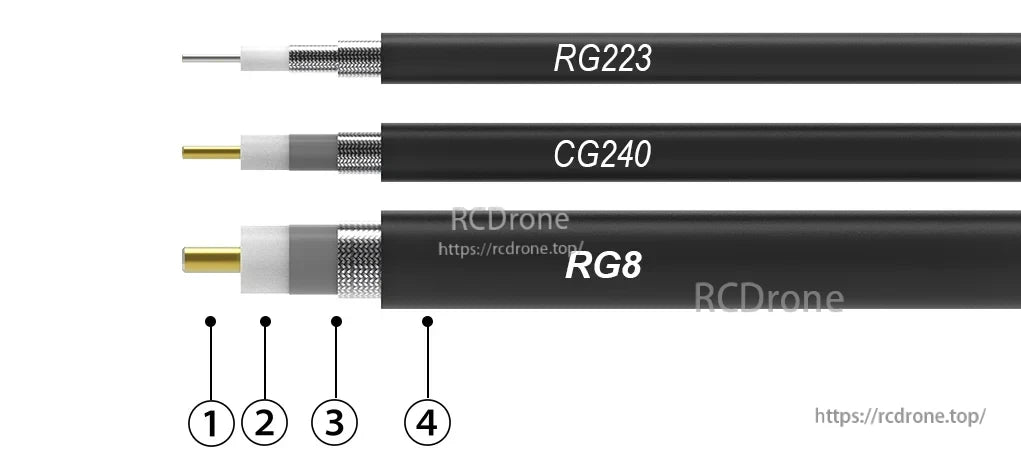

Les câbles coaxiaux flexibles RG223/CG240/RG8 de 50 ohms sont pris en charge. Les connecteurs sont QMA femelle/mâle et verrouillables.

Construction

Spécifications électriques

Mécanique & Environnemental

Atténuation (typique à 25 °C, niveau de la mer)

Applications

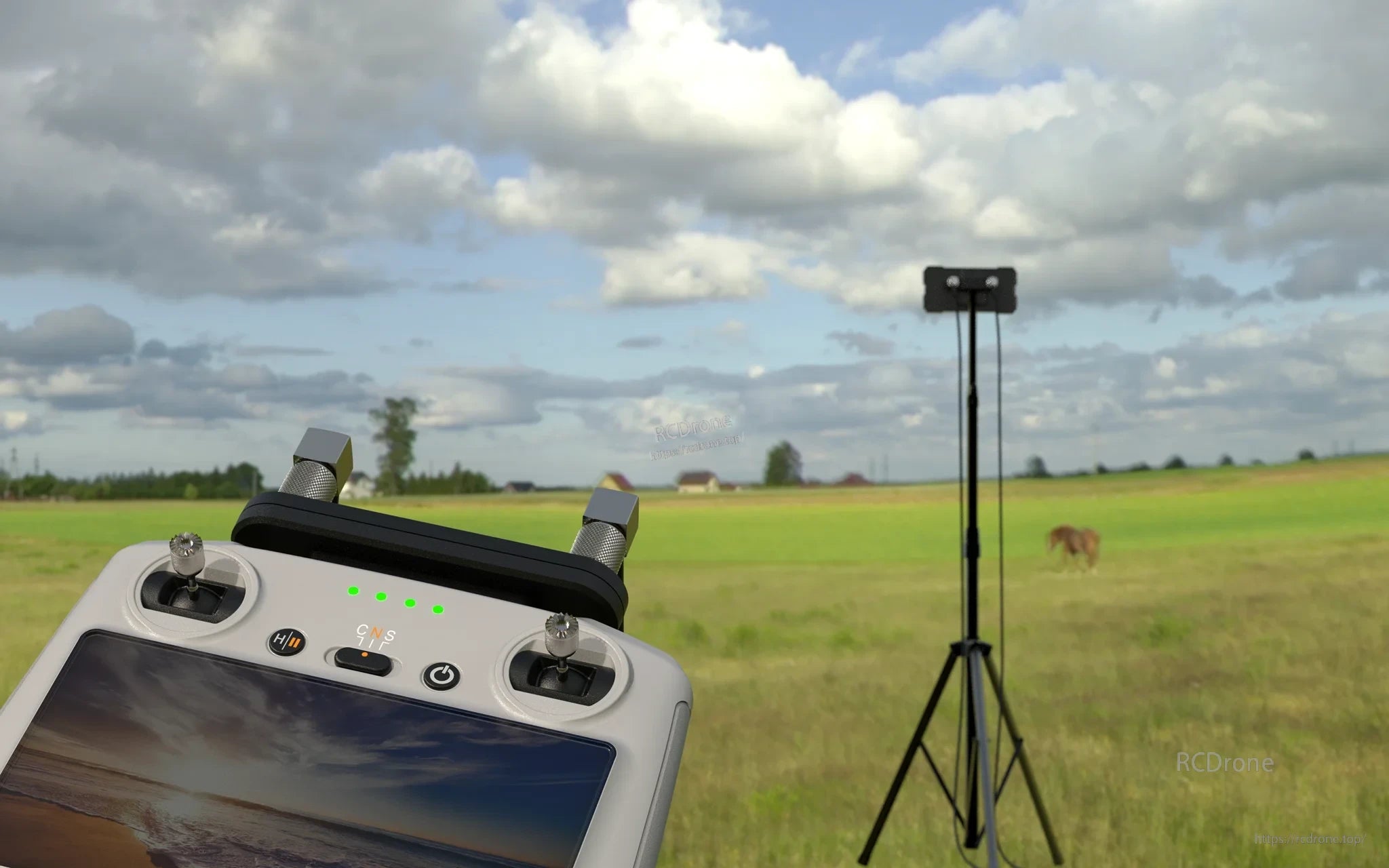

• Extension de la portée de la télécommande des drones
• Liaisons de communication Wi-Fi et transmission de données longue portée
• Systèmes de transmission vidéo numérique utilisant OcuSync et Lightbridge

Détails

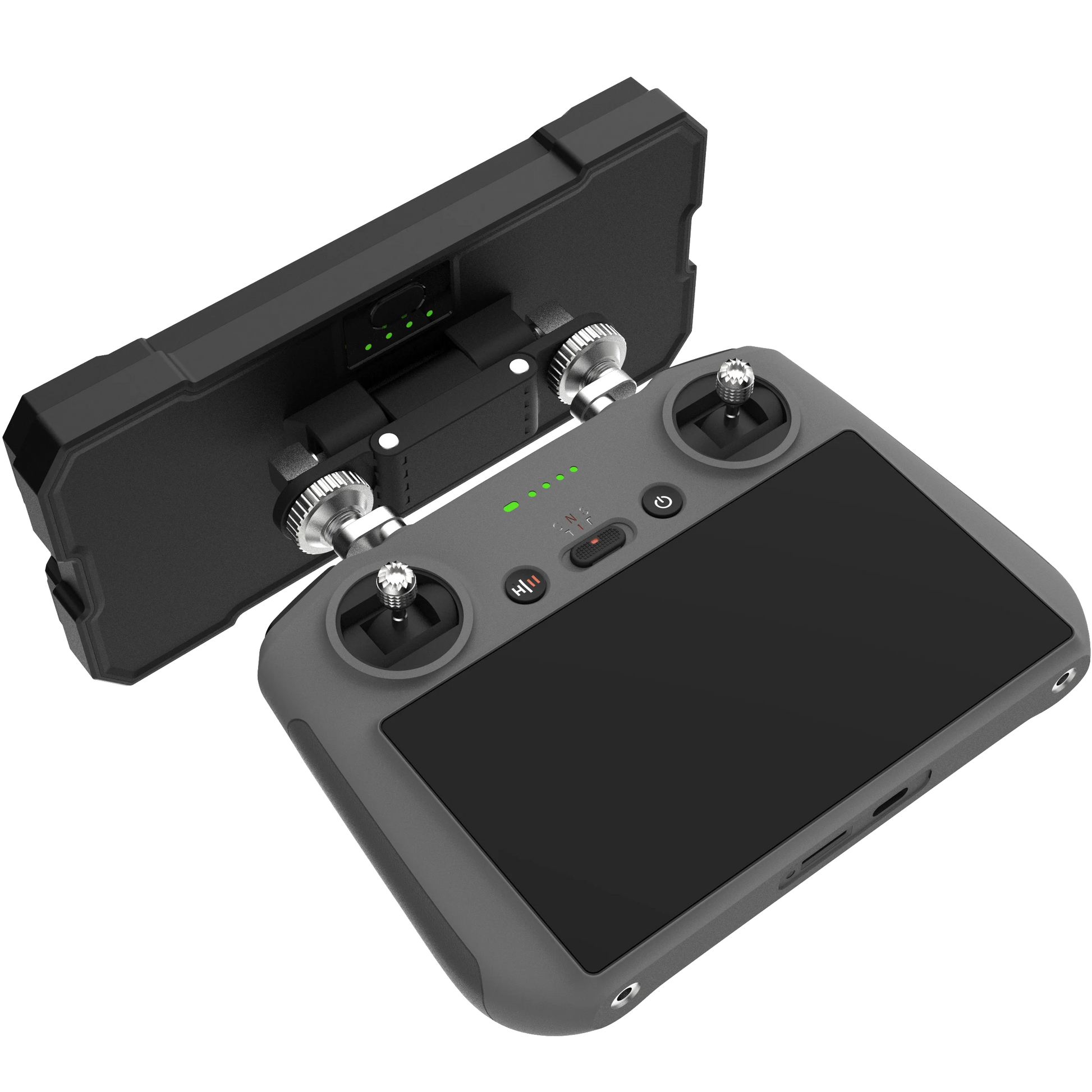

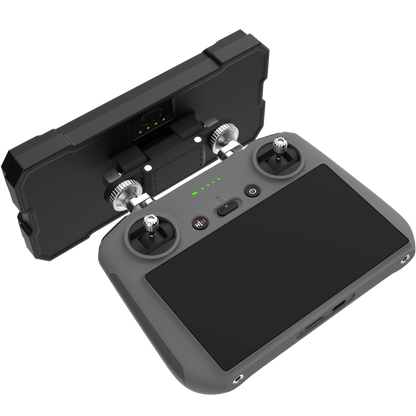

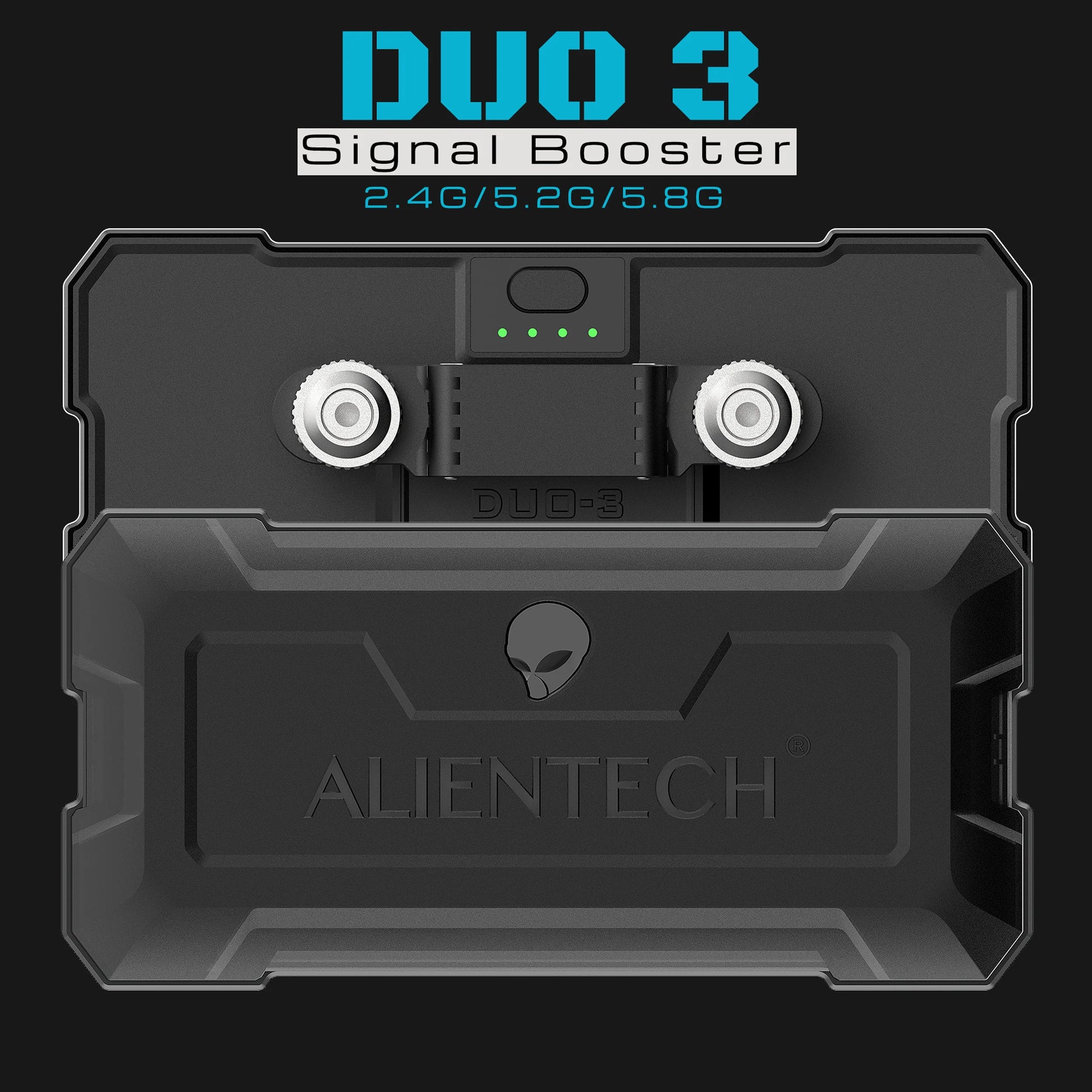

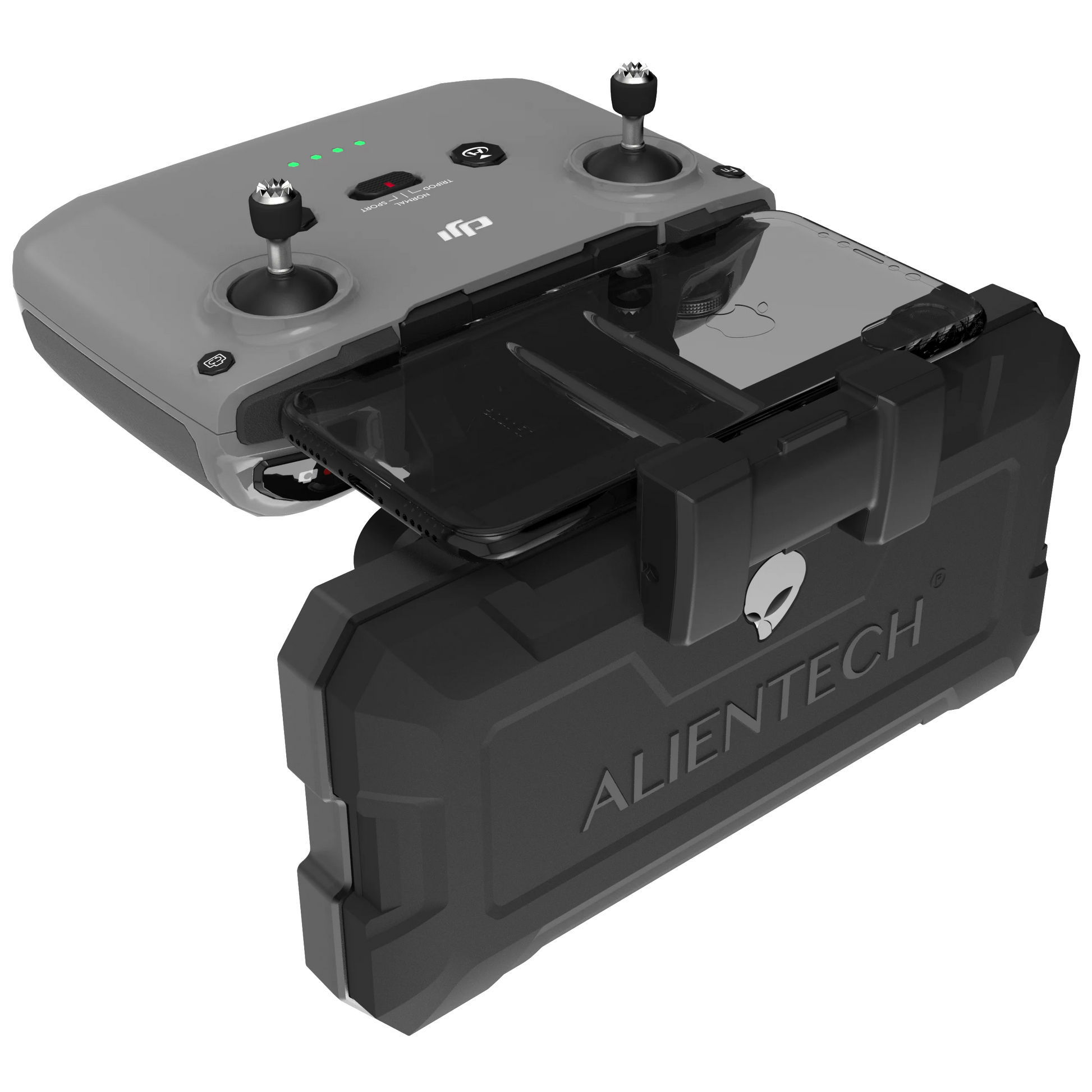

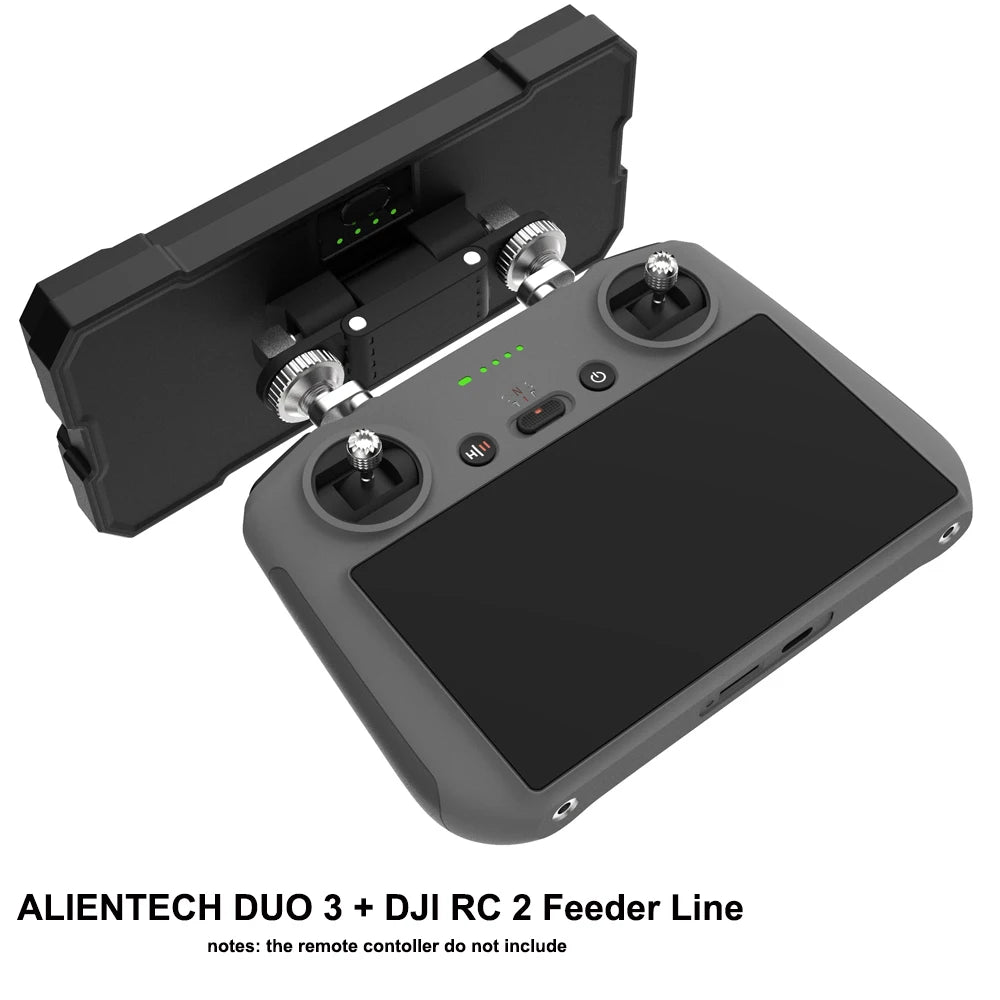

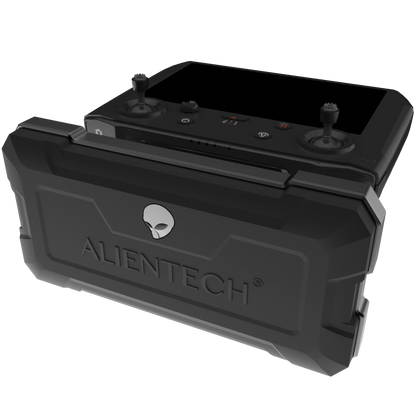

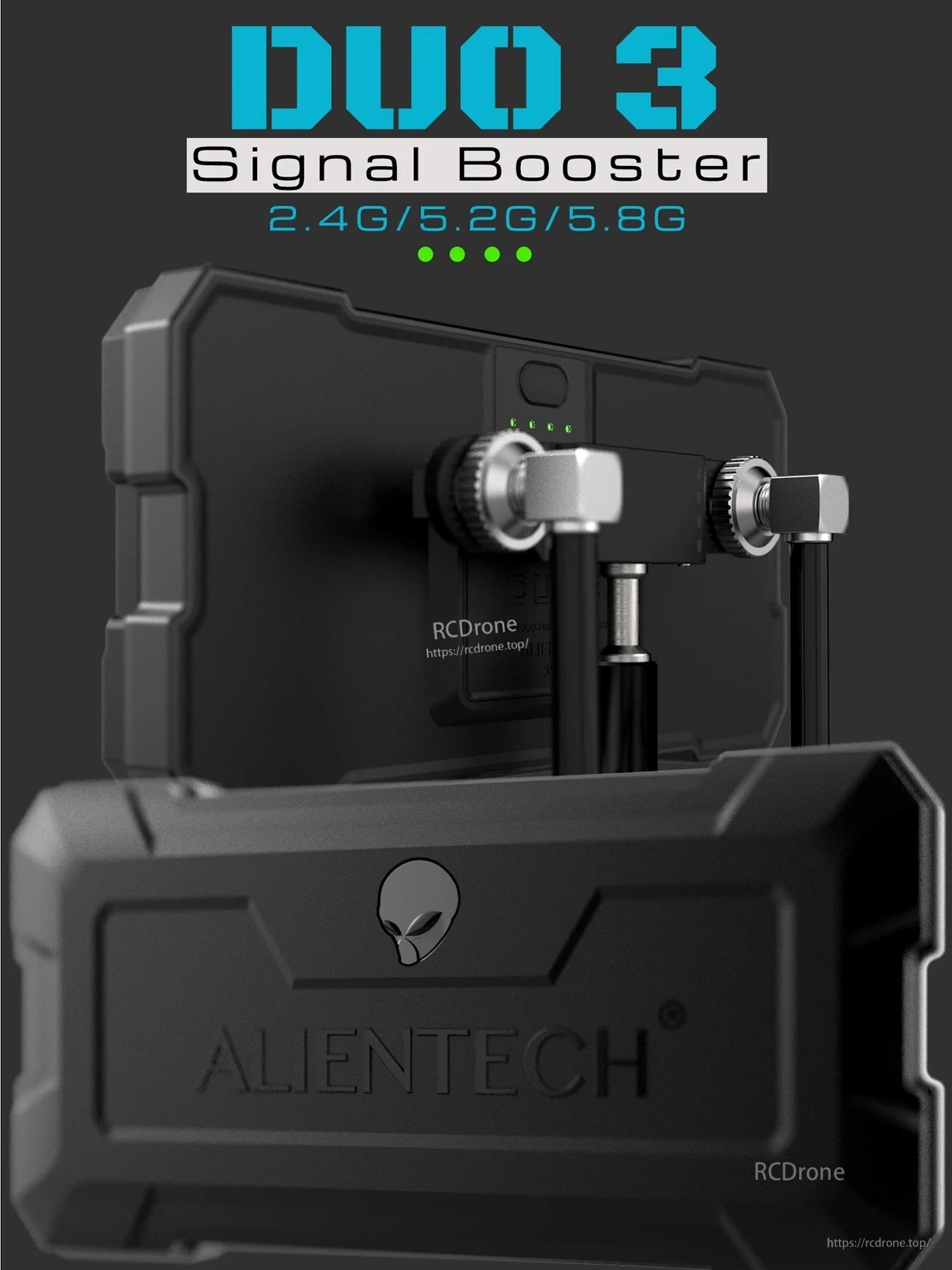

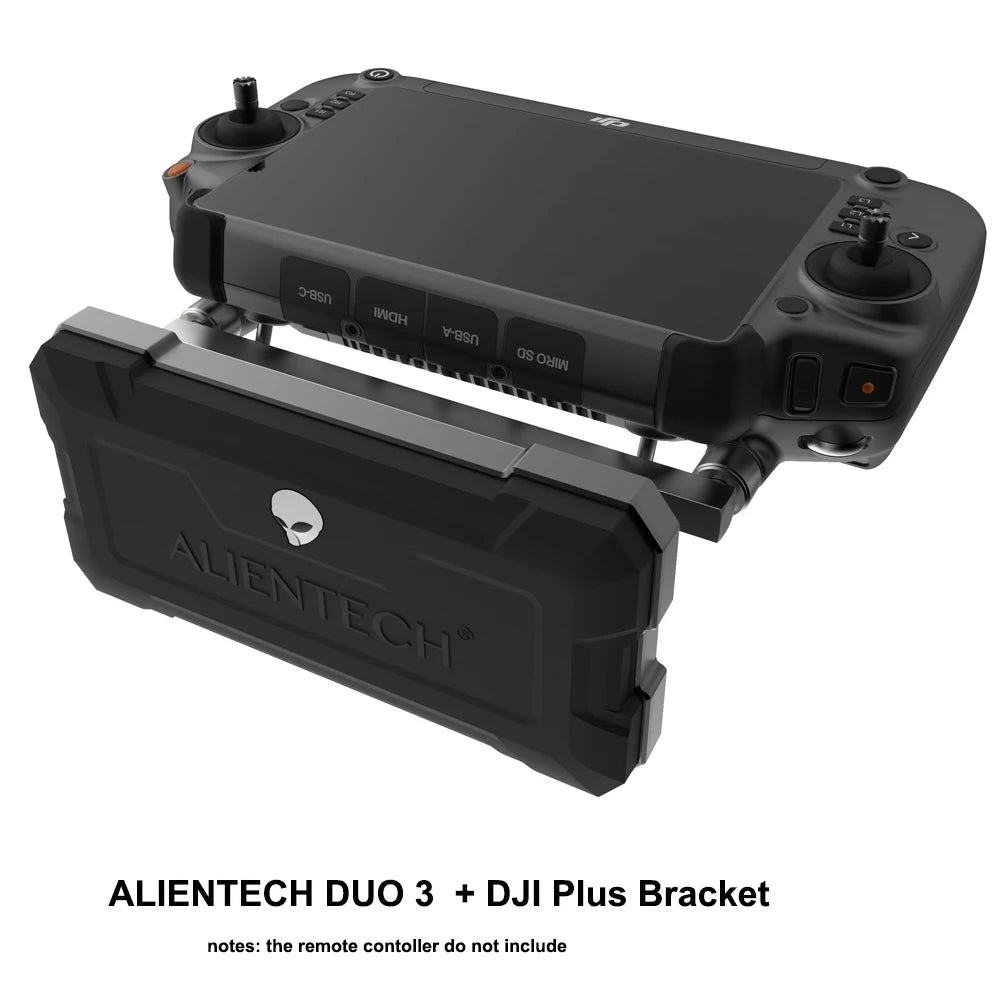

L'amplificateur de signal AlienTech DUO 3 prend en charge les fréquences 2,4G/5,2G/5,8G, avec deux antennes et une conception robuste pour des performances de signal améliorées.

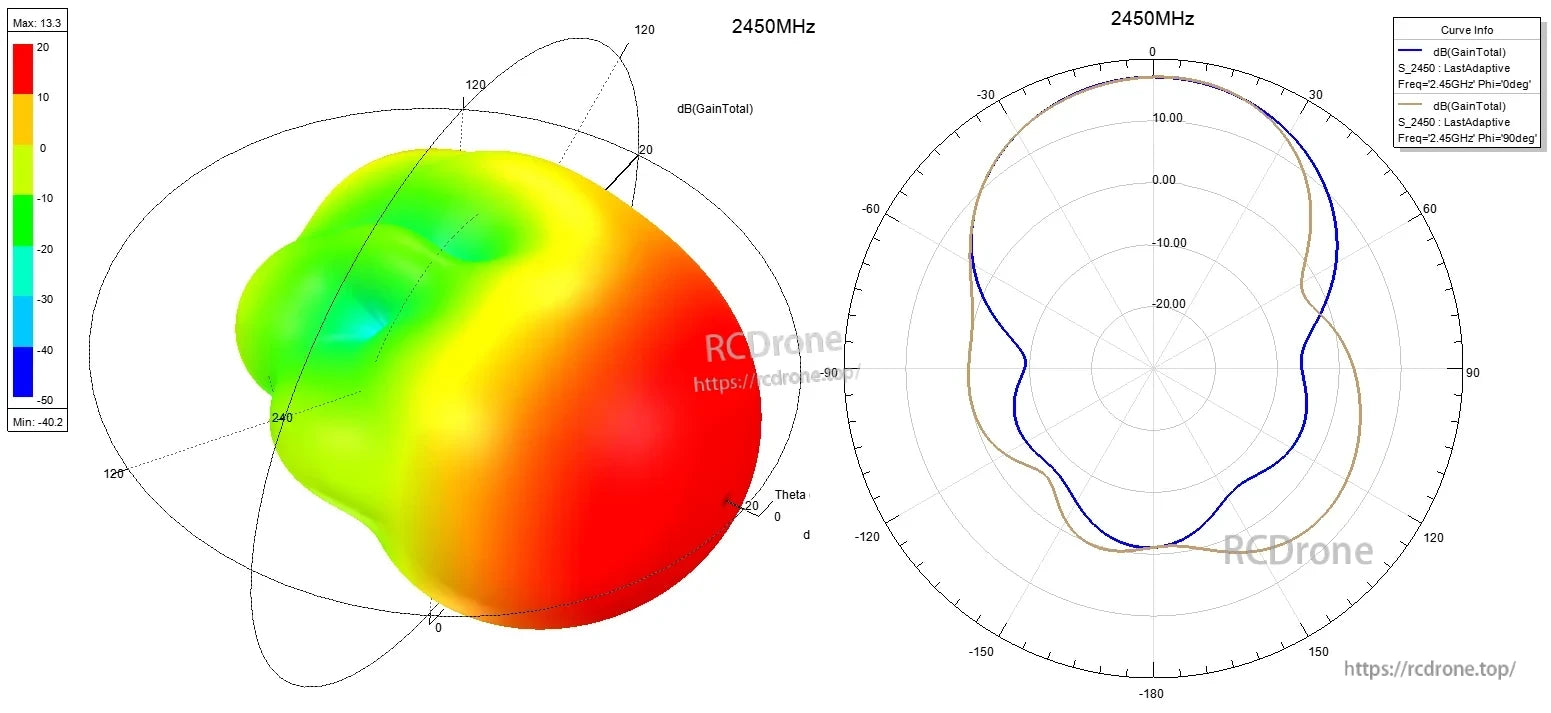

Les diagrammes de rayonnement d'un amplificateur de signal de 2450 MHz sont représentés par un graphique de gain 3D à gauche, codé en couleur de -40,2 dB (bleu) à 13,3 dB (rouge), indiquant l'intensité directionnelle. À droite, les diagrammes polaires à Phi = 0° et Phi = 90° affichent la distribution du gain en dB. Le gain maximal atteint 10 à 13 dB, avec des niveaux réduits ailleurs. Les deux graphiques représentent S_2450: LastAdaptive à 2,45 GHz, illustrant les performances sous tous les angles. La visualisation met en évidence l'efficacité directionnelle et les caractéristiques de couverture de l'amplificateur à la fréquence spécifiée, offrant un aperçu de son comportement de rayonnement dans l'espace tridimensionnel et les plans principaux.

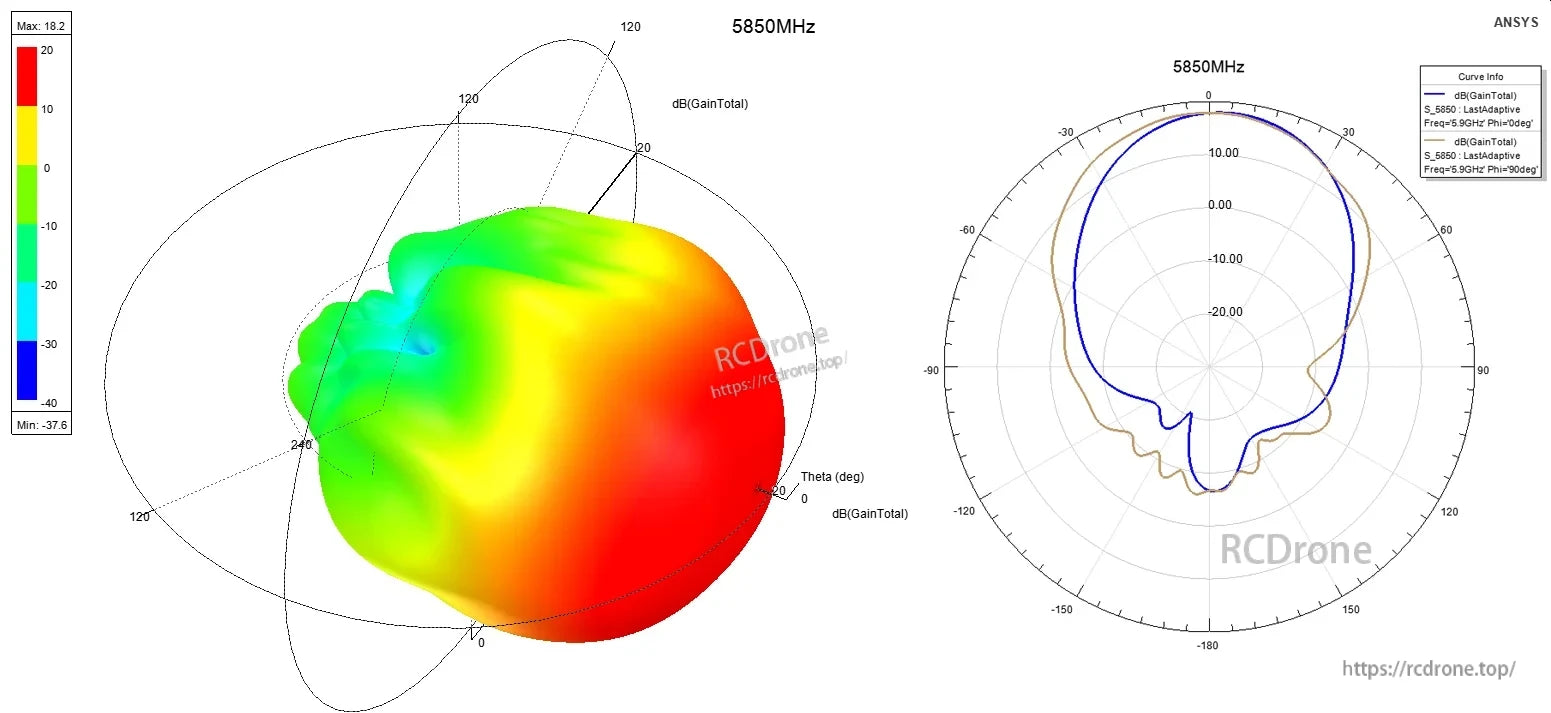

Le diagramme de rayonnement de l'antenne à 5850 MHz montre un gain 3D et des tracés polaires 2D avec des performances directionnelles, atteignant un gain maximal de 18,2 dB et un minimum de -37,6 dB.
