Module GPS Axisflying M10 avec boussole (QMC5883), M10050-KB, NMEA/UBX, 20x20x6mm pour FPV Freestyle & Longue portée
Module GPS Axisflying M10 avec boussole (QMC5883), M10050-KB, NMEA/UBX, 20x20x6mm pour FPV Freestyle & Longue portée
Axisflying
Impossible de charger la disponibilité du service de retrait
Aperçu
Le module GPS Axisflying M10 avec compas est un module GPS compact et multi-constellation conçu pour les drones FPV freestyle et longue portée. Il intègre la puce GNSS M10050-KB et un compas électronique interne (QMC5883), offrant une sortie GPS UART et des données de compas I2C pour un positionnement et une orientation fiables sur les contrôleurs de vol. Le module fonctionne à une tension continue de 3,6V à 5,5V (typiquement 5,0V) avec un niveau de sortie TTL de 3,3V et prend en charge les protocoles NMEA/UBX.
Caractéristiques clés
- M10050-KB GNSS avec GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1.
- Protocoles de sortie : NMEA-0183 et UBX ; phrases NMEA RMC, VTG, GGA, GSA, GSV, GLL.
- Fréquence de mise à jour 1Hz–10Hz (par défaut 1Hz) ; débit en bauds par défaut 38400bps (plage 4800–921600bps).
- Compas électronique QMC5883 intégré via I2C (SDA/SCL).
- Haute sensibilité : Suivi -167dBm, Réacquisition -160dBm, Démarrage à froid -148dBm, Démarrage à chaud -156dBm.
- Précision : 2.0 m CEP 2D RMS (SBAS auxiliaire, ciel ouvert), Précision de vitesse 0,1 m/s (95 % SA désactivé), Précision temporelle 1 ns.
- 4M FLASH pour la rétention de configuration après une perte de puissance.
- Limites de fonctionnement : Altitude <50 000 m ; Vitesse <515 m/s ; Accélération gravitationnelle <4 g.
- Taille compacte 20 mm*20 mm*6 mm ; surface de l'antenne environ 18 mm*18 mm.
- Large plage de température : Fonctionnement -40 °C ~ +85 °C ; Stockage -40 °C ~ +105 °C.
- Voyants : La lampe TX clignote une fois à la mise sous tension ; La lampe PPS commence à clignoter après le positionnement 3D.
Spécifications
| Puce | M10050-KB |
| Fréquences | GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1 |
| Mode de travail | Positionnement joint GPS, GLONASS, BDS, GALILEO, SBAS et QZSS. Par défaut GPS+GLONASS+SBAS+QZSS.Pour une précision accrue, utilisez le positionnement joint GPS+GLONASS+SBAS+QZSS+GALILEO ou GPS+BDS+SBAS+QZSS+GALILEO. |
| Sensibilité (Suivi / Réacq. / Froid / Chaud) | -167dBm / -160dBm / -148dBm / -156dBm |
| Précision horizontale | 2,0 m CEP 2D RMS (SBAS auxiliaire, ciel ouvert) |
| Précision de vitesse | 0,1m/s 95% (SA désactivé) |
| Précision temporelle | 1ns |
| Temps de démarrage (Froid / Tiède / Chaud) | 26s / 26s / 1s |
| Débit en bauds | 4800–921600bps (38400bps par défaut) |
| Niveau de sortie | 3.3V TTL |
| Protocole de sortie | NMEA-0183 / UBX |
| Déclarations NMEA | RMC, VTG, GGA, GSA, GSV, GLL |
| Fréquence de mise à jour | 1Hz–10Hz (par défaut 1Hz) |
| FLASH | 4M FLASH ; paramètres conservés après une perte de puissance |
| Limites de fonctionnement | Altitude <50,000m ; Vitesse <515m/s ; Accélération gravitationnelle <4g |
| Tension | DC 3.6V–5.5V ; typique 5.0V (étiquette du module : Tension d'entrée 5V) |
| Courant | Normal 50mA/5.0V |
| Dimensions | 20mm*20mm*6mm (antenne environ 18mm*18mm) |
| Poids | 12.0 g |
| Connecteur | SH1.0-6P |
| Température de fonctionnement | -40°C ~ +85°C |
| Température de stockage | -40°C ~ +105°C |
| Boussole | Boussole électronique interne QMC5883 |
| Voyants | Lampe TX : clignote une fois à l'allumage ; lampe PPS : commence à clignoter après le verrouillage 3D |

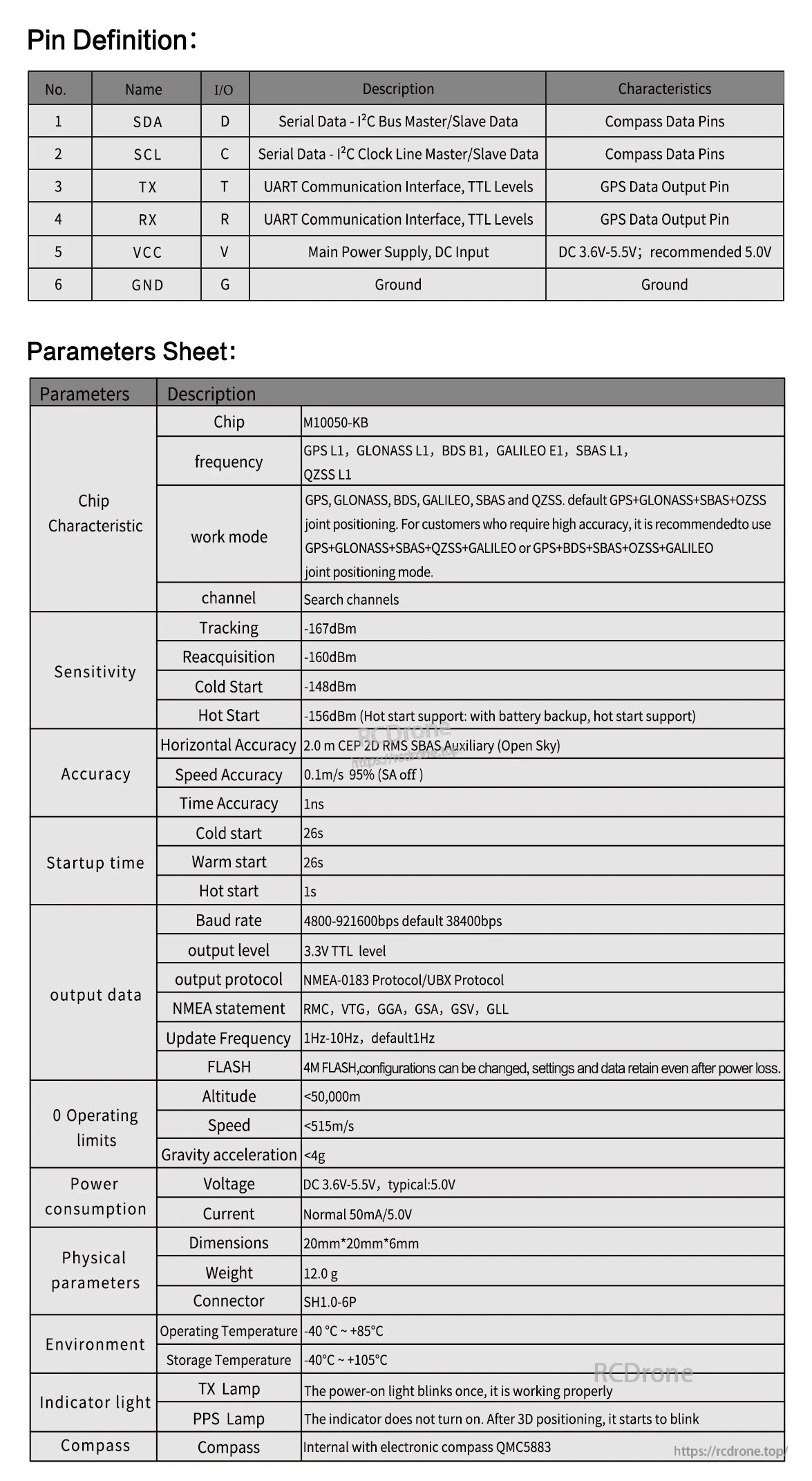

Définition des broches
| Non. | htmlNom | I/O | Description | Caractéristiques |
| 1 | SDA | D | Données série - Données maître/esclave du bus I²C | Broches de données de la boussole |
| 2 | SCL | C | Données série - Ligne d'horloge maître/esclave du bus I²C | Broches de données de la boussole |
| 3 | TX | T | Interface de communication UART, niveaux TTL | Broche de sortie de données GPS |
| 4 | RX | R | Interface de communication UART, niveaux TTL | Broche de sortie de données GPS |
| 5 | VCC | V | Alimentation principale, entrée DC | DC 3.6V–5.5V ; recommandé 5. 0V |
| 6 | GND | G | Terre | Terre |
Ordre des broches du module (comme étiqueté) : GND, 5V, RX, TX, SCL, SDA.
Ce qui est inclus
- Module GPS Axisflying M10 avec compas.

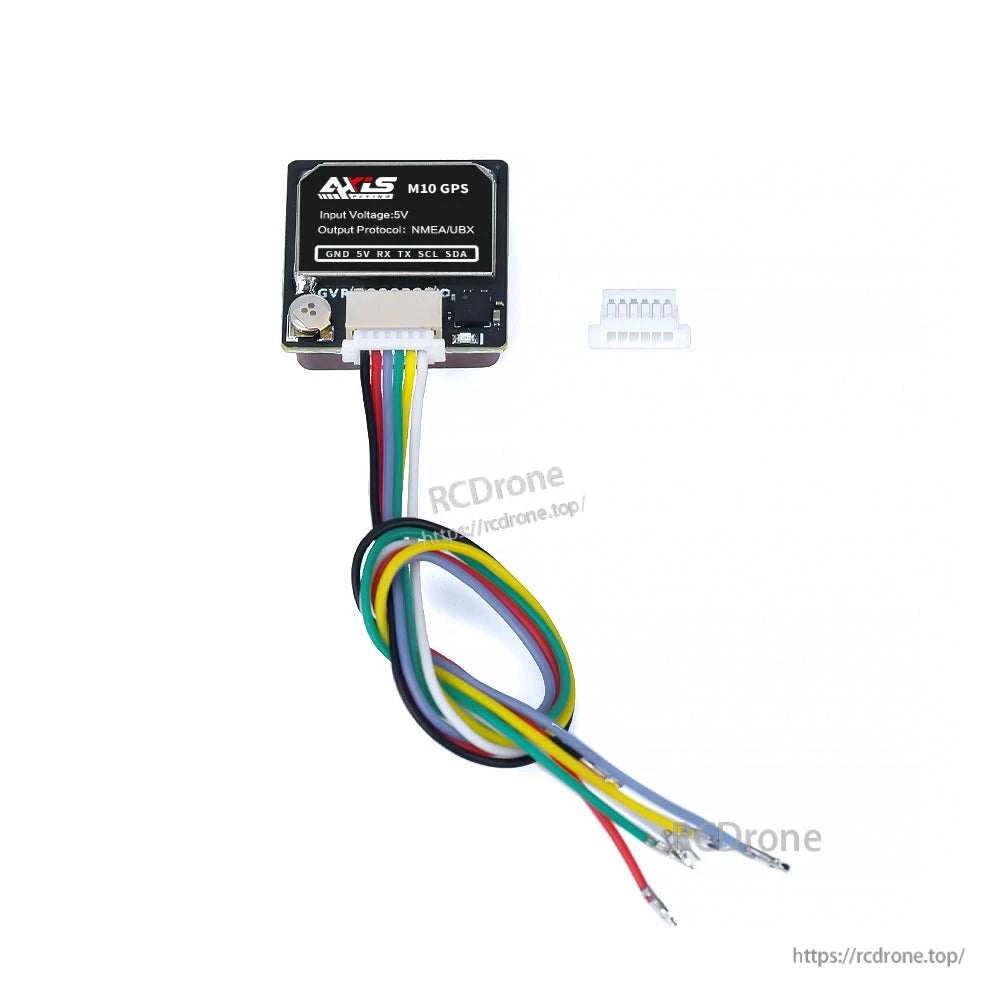

- Connecteur SH1.0-6P et faisceau de câblage multicolore (comme illustré).
Applications
- Cadres FPV freestyle et multirotors longue portée nécessitant un positionnement et une orientation fiables.
- Télémetrie et navigation sur les contrôleurs de vol prenant en charge NMEA/UBX et compas I2C.
Notes d'installation
- Calibrez le compas après l'avoir allumé et avant le vol.
- Alimentez avec une tension DC de 3,6V à 5,5V ; typiquement 5,0V.
- Soudez selon le schéma de câblage pour éviter d'endommager.
- Utilisez BetaFlight v4.3.0 ou supérieur (les versions antérieures peuvent ne pas fonctionner correctement avec les puces M10).
- Installez avec l'antenne orientée vers le haut et éloignée des moteurs, des câbles d'alimentation et d'autres sources d'interférences.
Détails

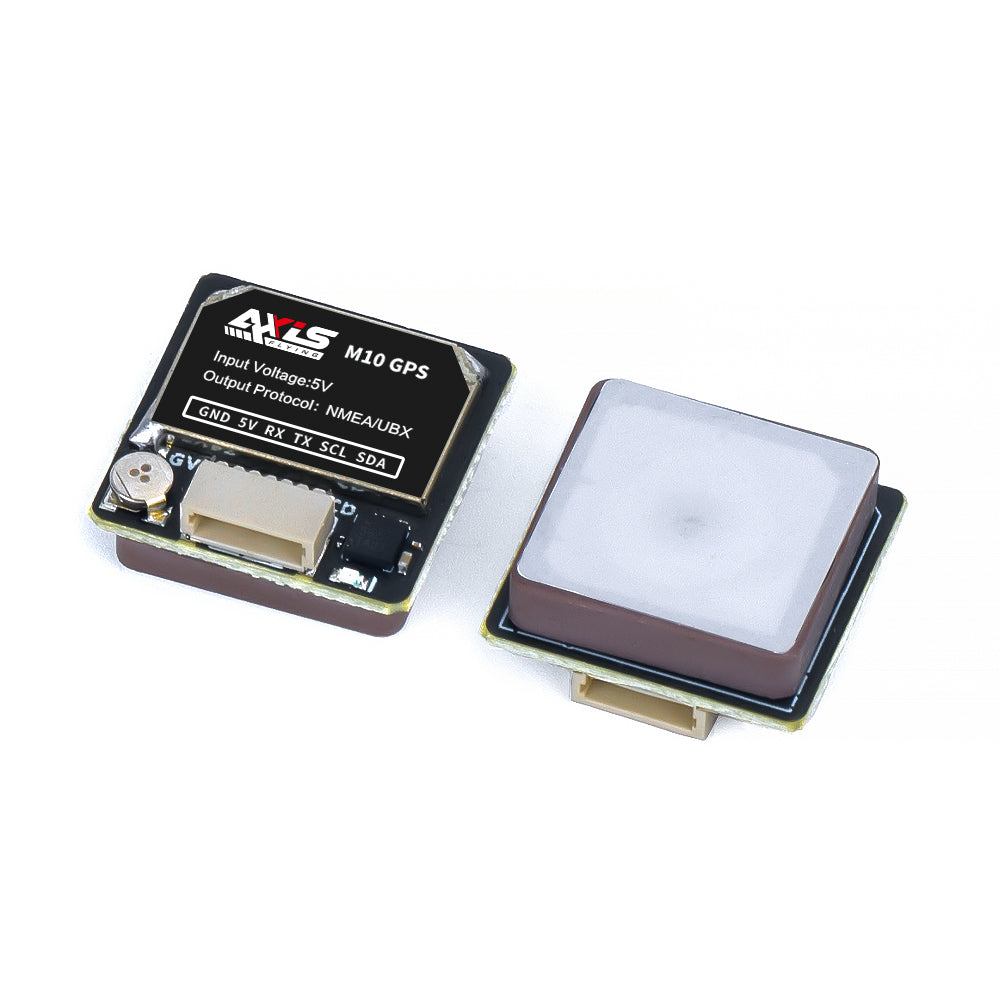

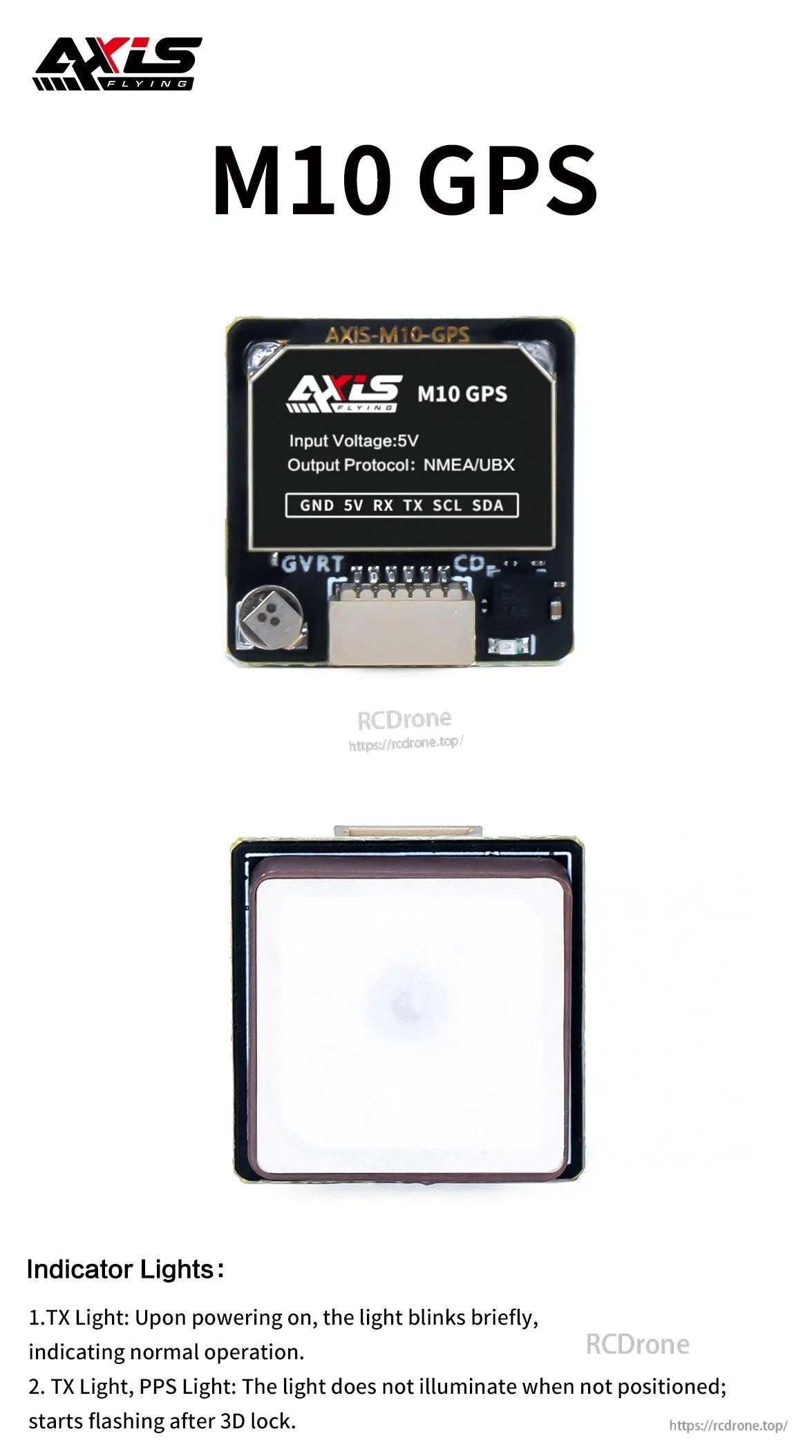

Module GPS Axisflying M10 avec entrée 5V, sortie NMEA/UBX. Comprend des broches GND, 5V, RX, TX, SCL, SDA. Voyants indicateurs : TX clignote sous alimentation ; PPS clignote après verrouillage 3D.

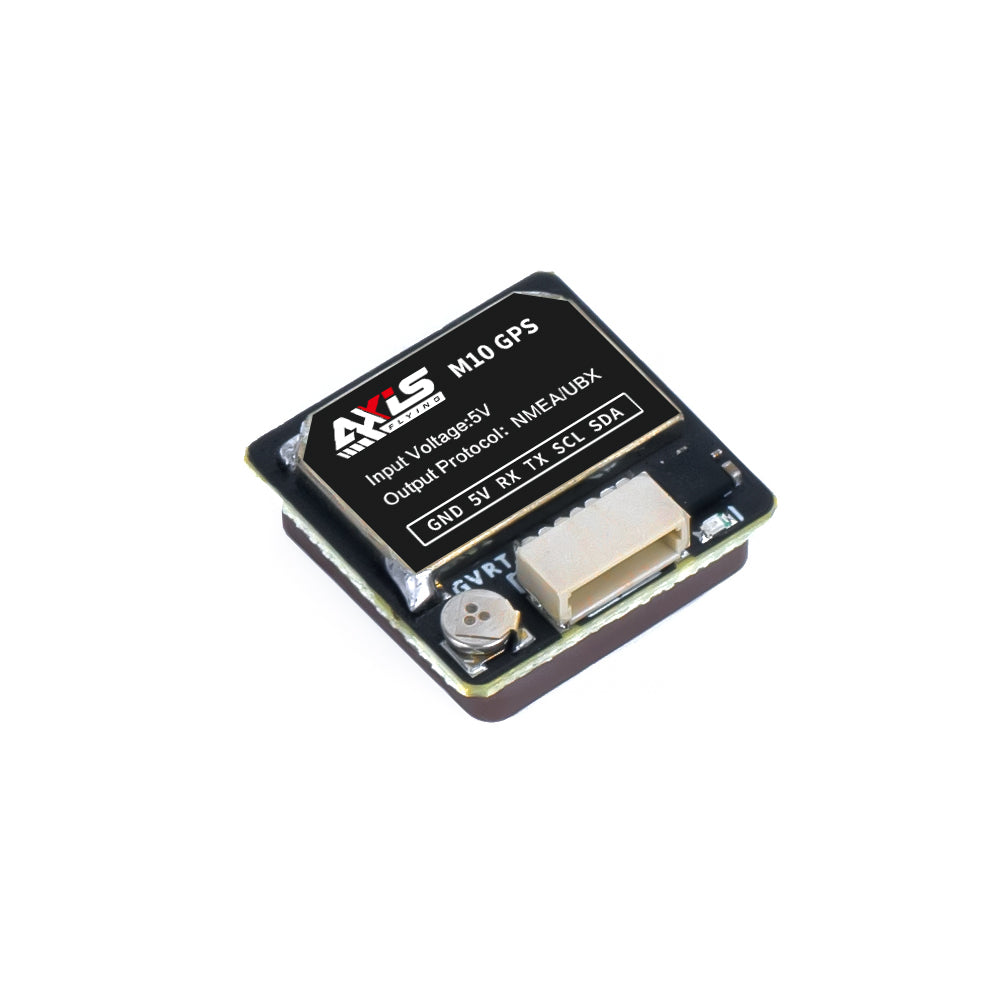

M10 GPS avec puce M10050-KB prend en charge GPS, GLONASS, BDS, GALILEO, SBAS, QZSS. Offre une précision horizontale de 2,0 m, une vitesse de 0,1 m/s et une précision temporelle de 1 ns. Fonctionne sur 3,6V–5,5V, dimensions 20×20×6mm.

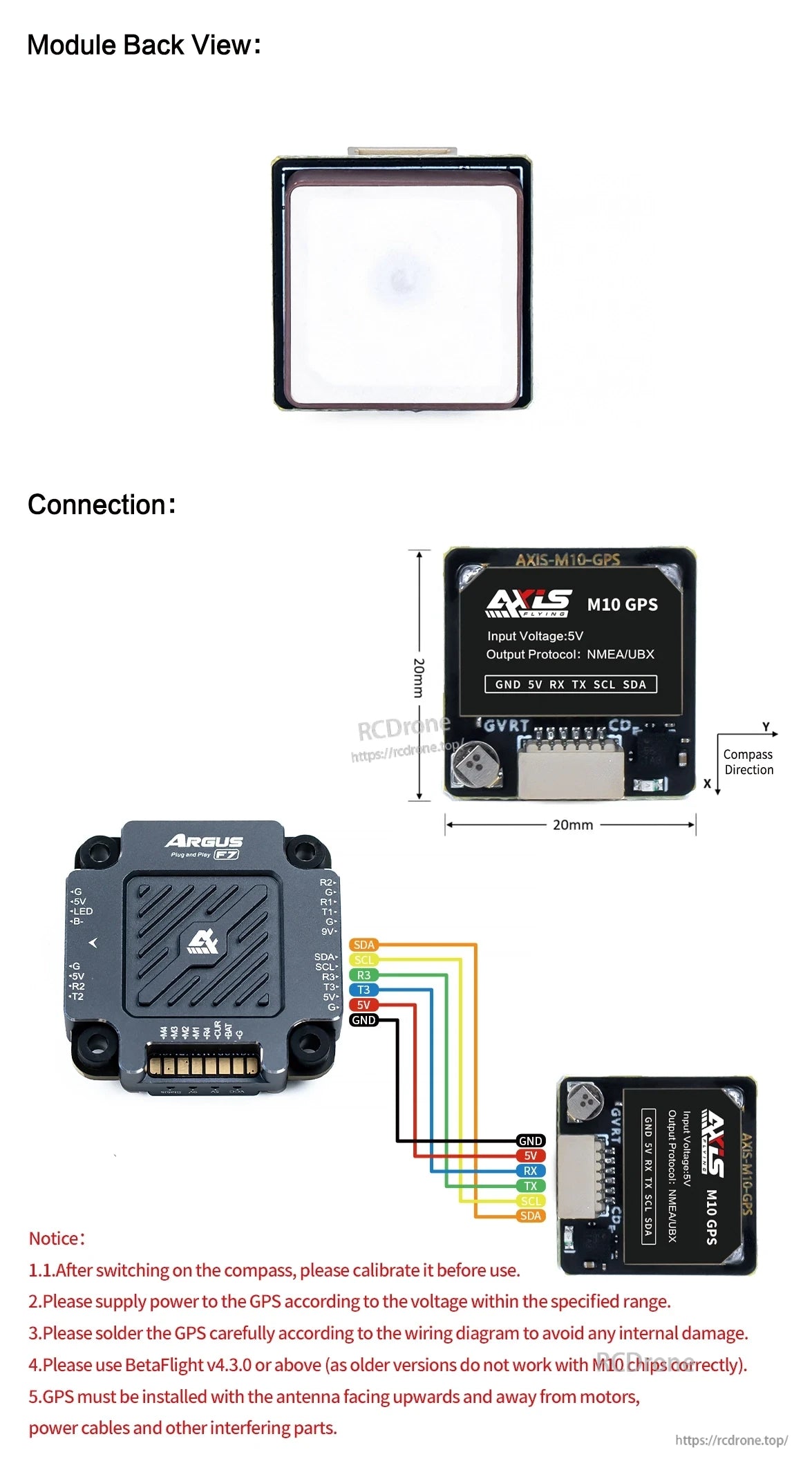

Module GPS Axisflying M10 avec entrée 5V, sortie NMEA/UBX, taille 20mm x 20mm. Se connecte via GND, 5V, RX, TX, SCL, SDA. Nécessite une calibration, une alimentation appropriée et une orientation de l'antenne. Compatible avec BetaFlight v4.3.0+.

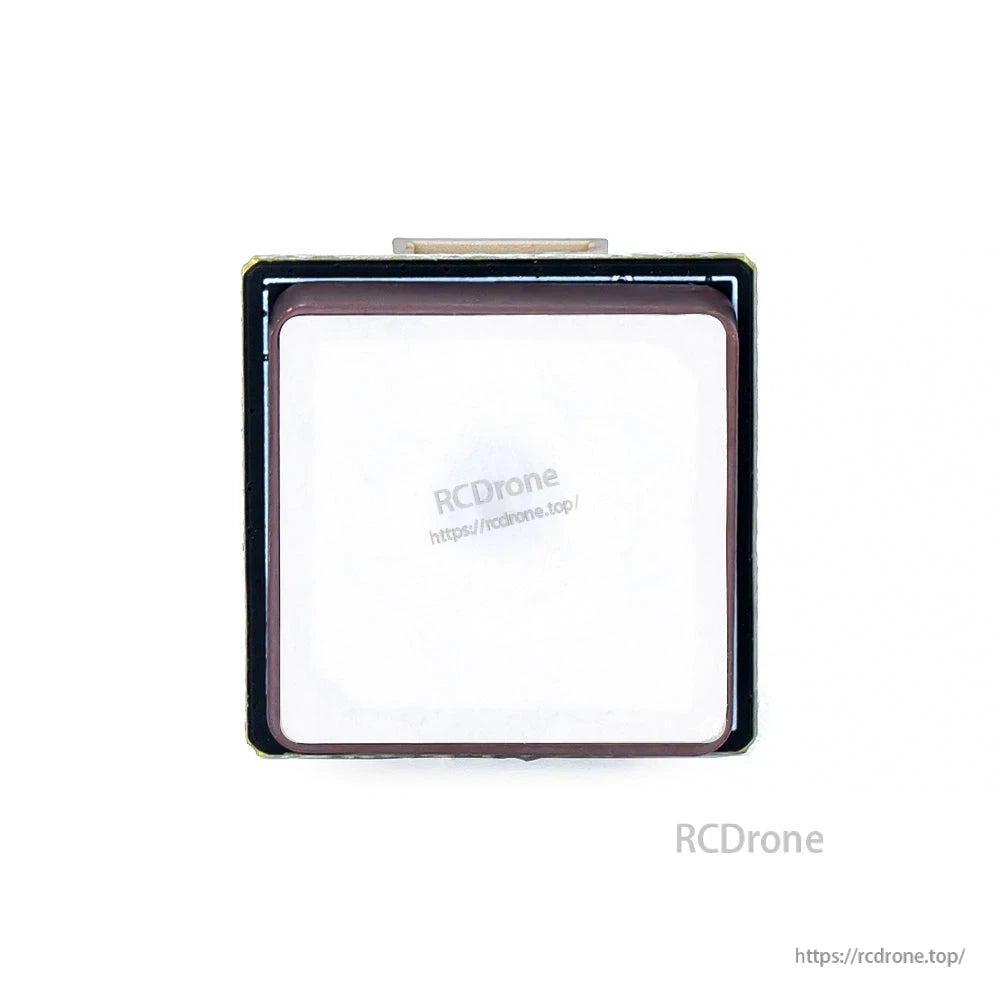

Module GPS Axis M10, 20mm x 20mm, avec antenne de 18mm. Tension d'entrée 5V, protocoles de sortie NMEA/UBX. Comprend des broches GND, 5V, RX, TX, SCL, SDA. Inclut des fils multicolores et un connecteur.Nous vous souhaitons un vol sûr et agréable.
