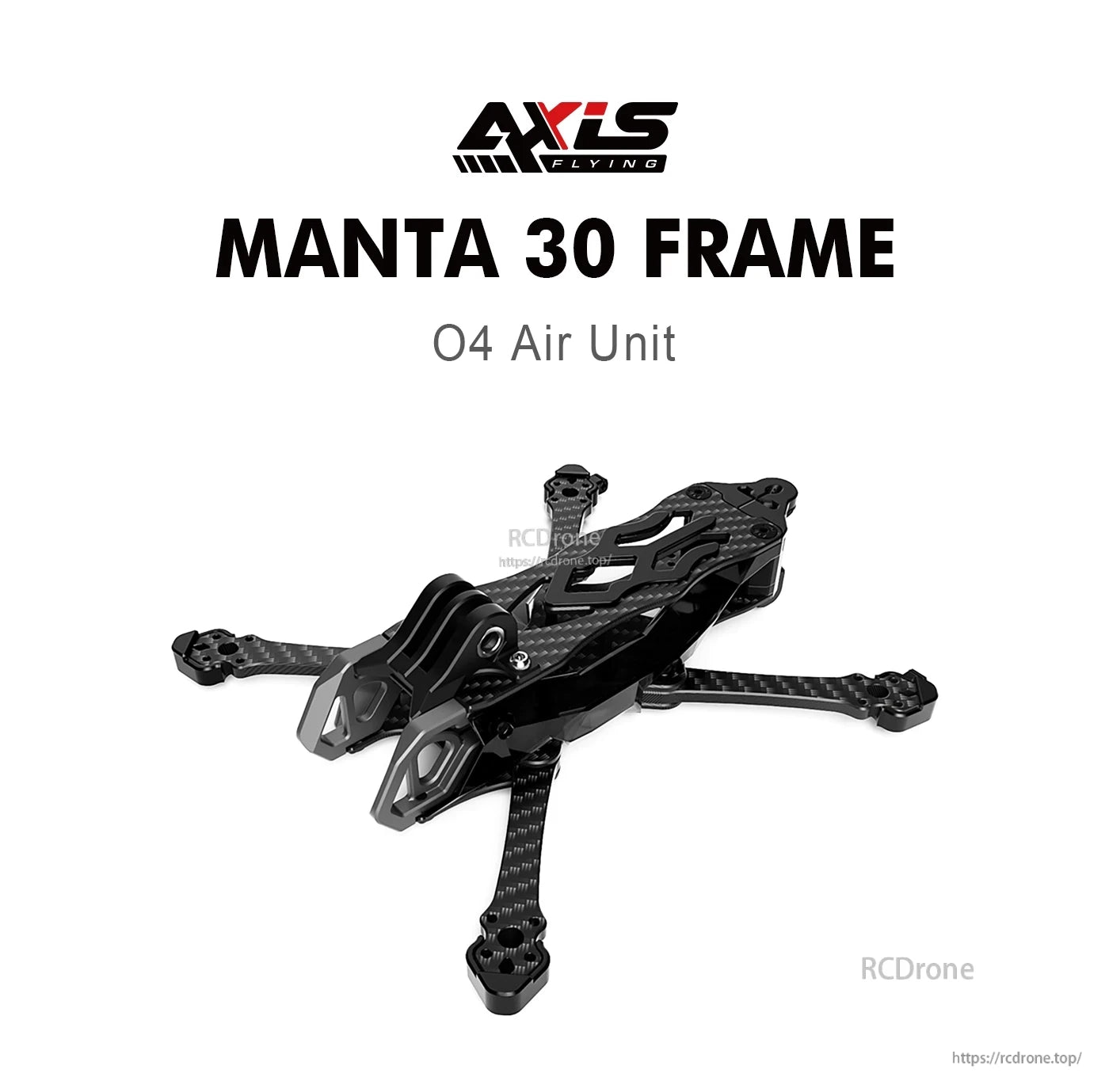

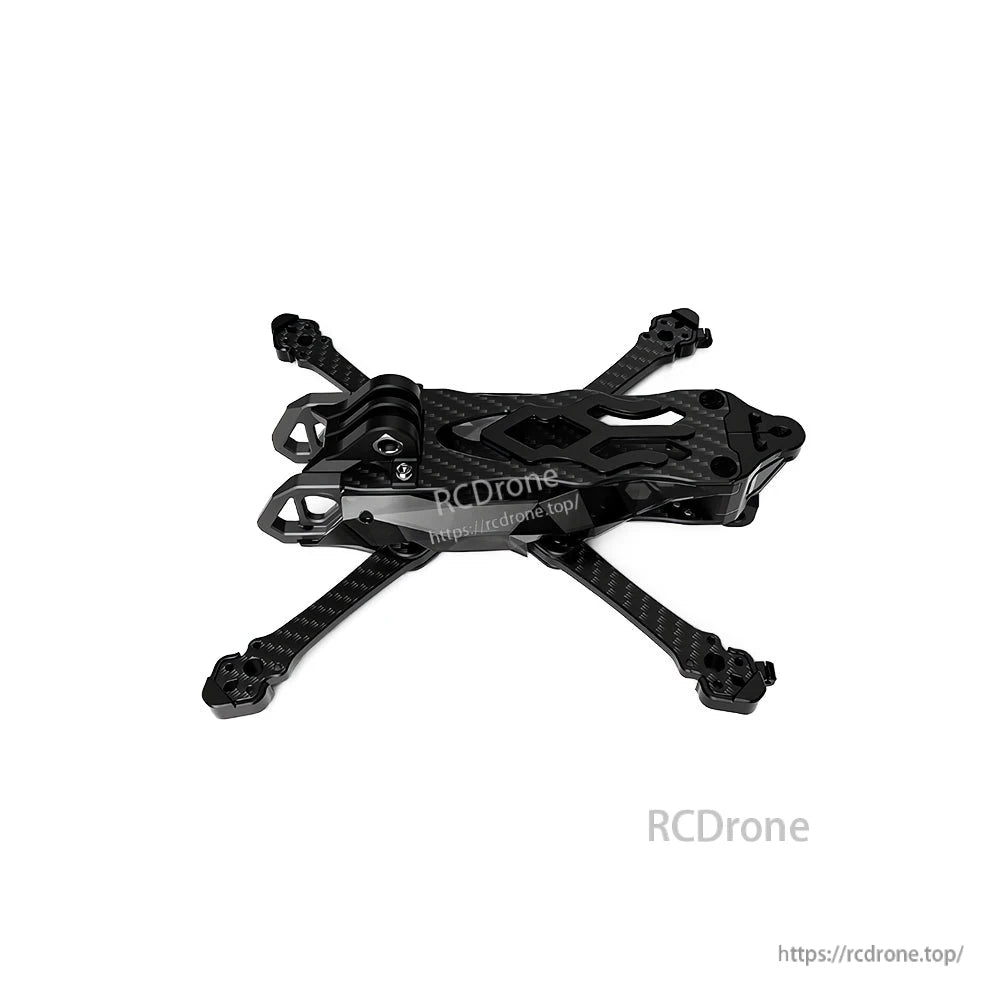

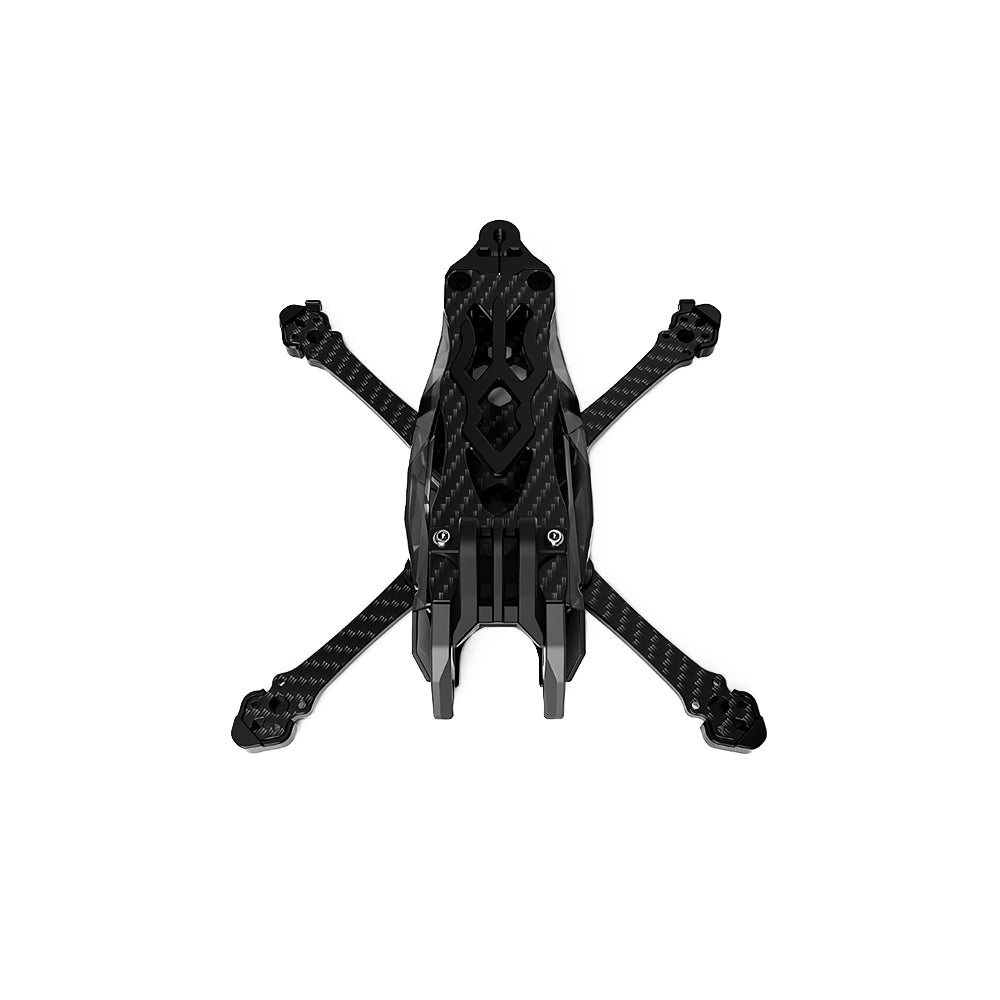

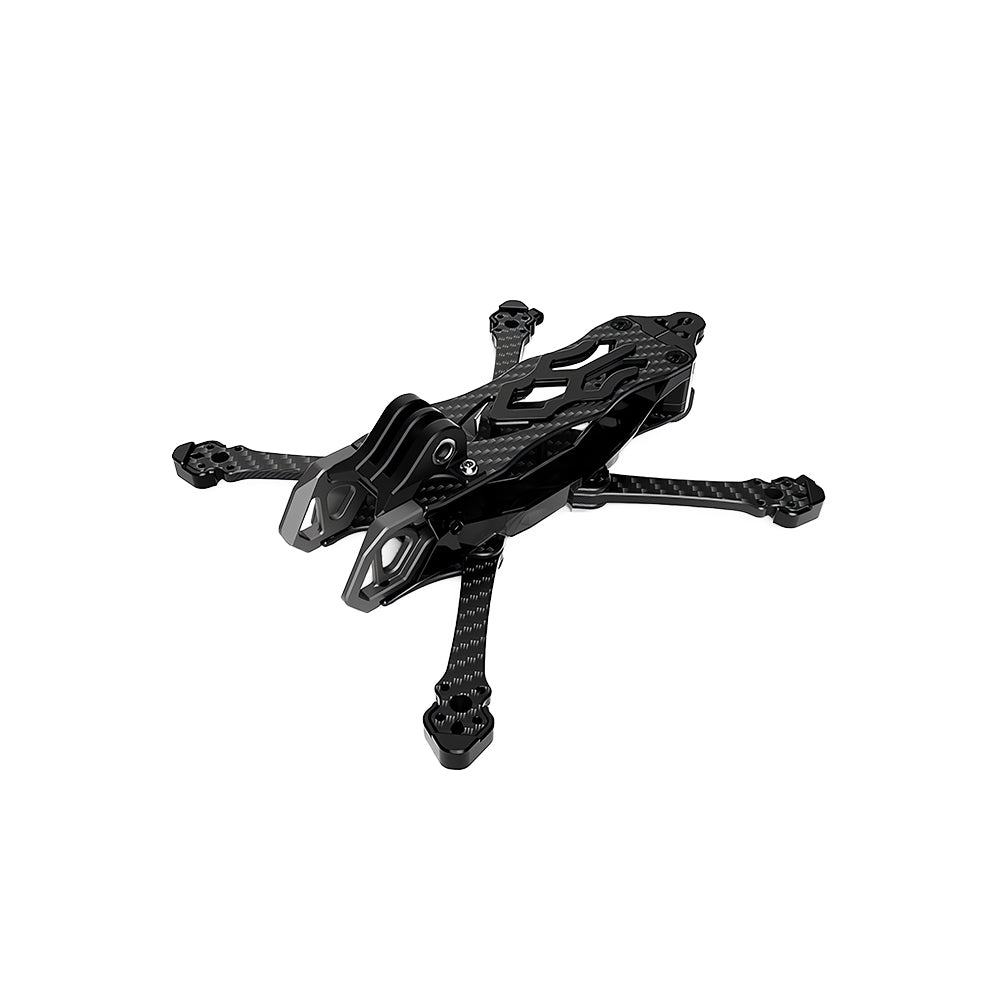

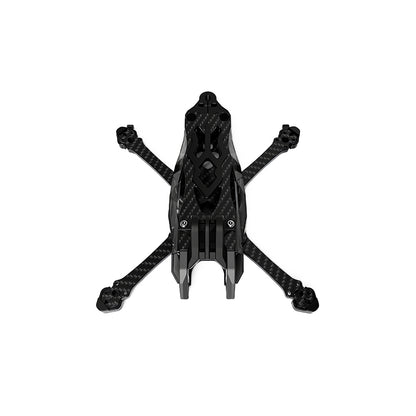

Châssis de drone Axisflying MANTA 30, fibre de carbone T700 3 pouces pour O4 Air Unit, empattement 160mm, bras 4mm, 86,9g

Aperçu

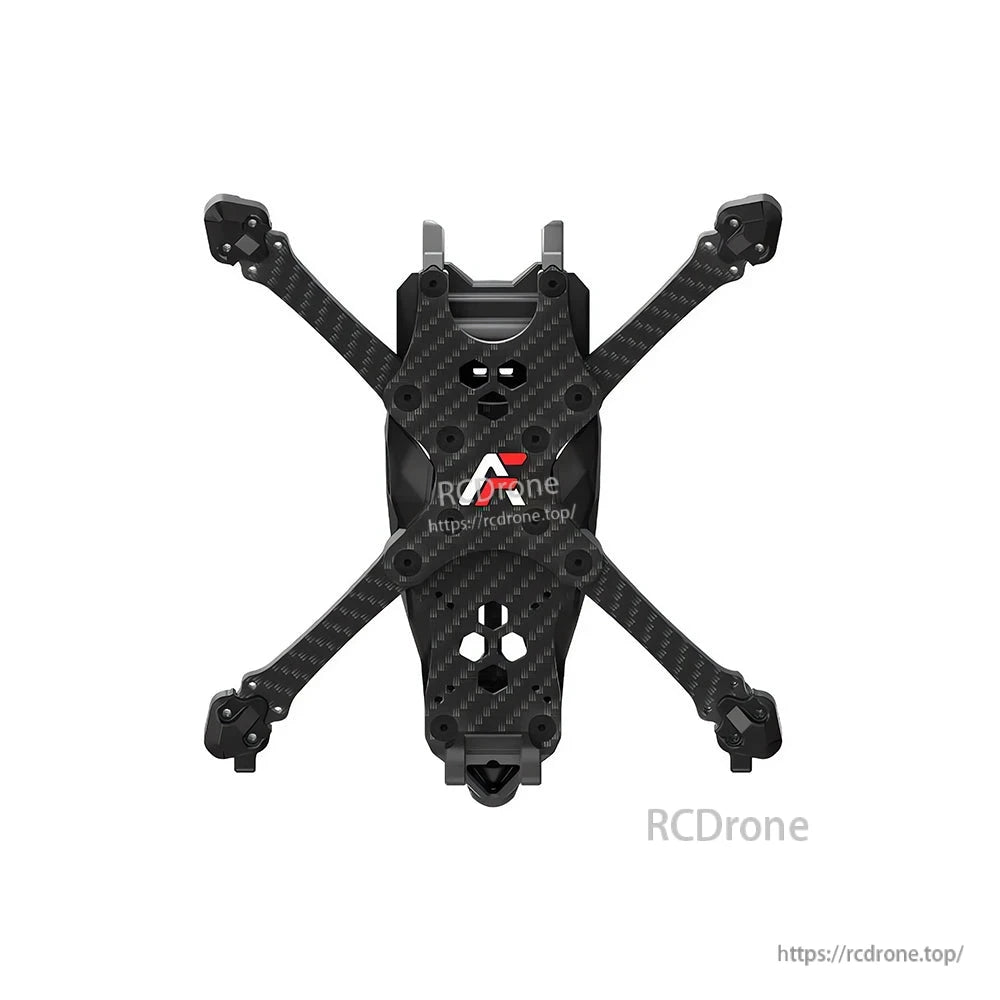

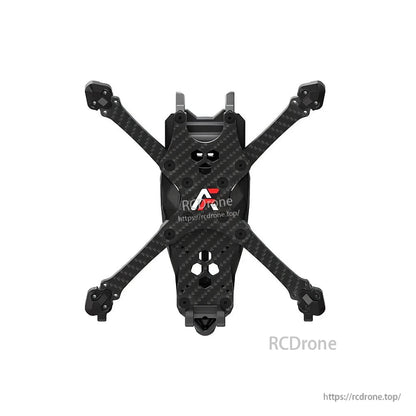

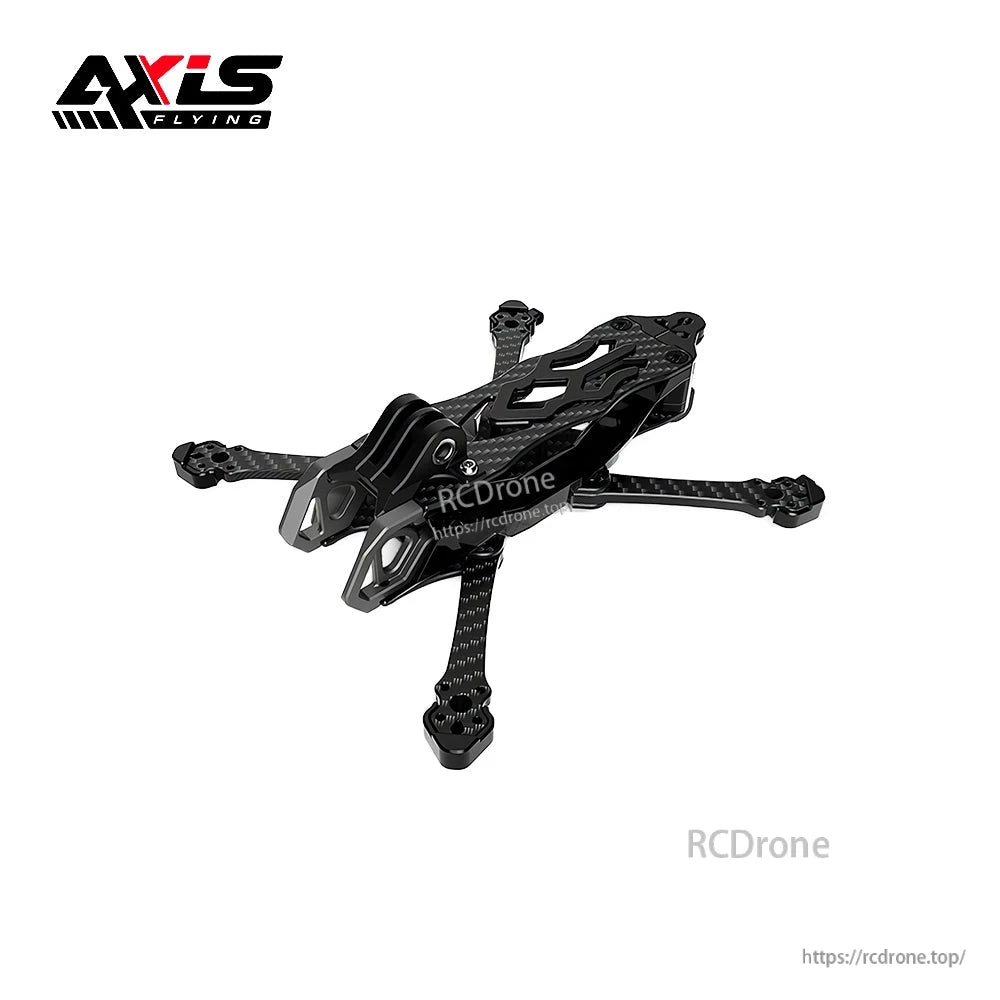

Le cadre Axisflying MANTA 30 est un cadre de drone haute résistance construit en fibre de carbone T700 pour des constructions FPV de 3 pouces. Ce cadre de drone est conçu autour de l'unité O4 Air et d'une couche d'électronique compacte, offrant un montage précis pour la caméra, le stack et le VTX tout en maintenant la durabilité avec des bras de 4 mm et des plaques de 2 mm.

Caractéristiques clés

• Construction en fibre de carbone T700 avec des plaques supérieures, intermédiaires et inférieures de 2 mm.
• Bras de 4 mm pour la solidité dans une construction de classe 3 pouces.

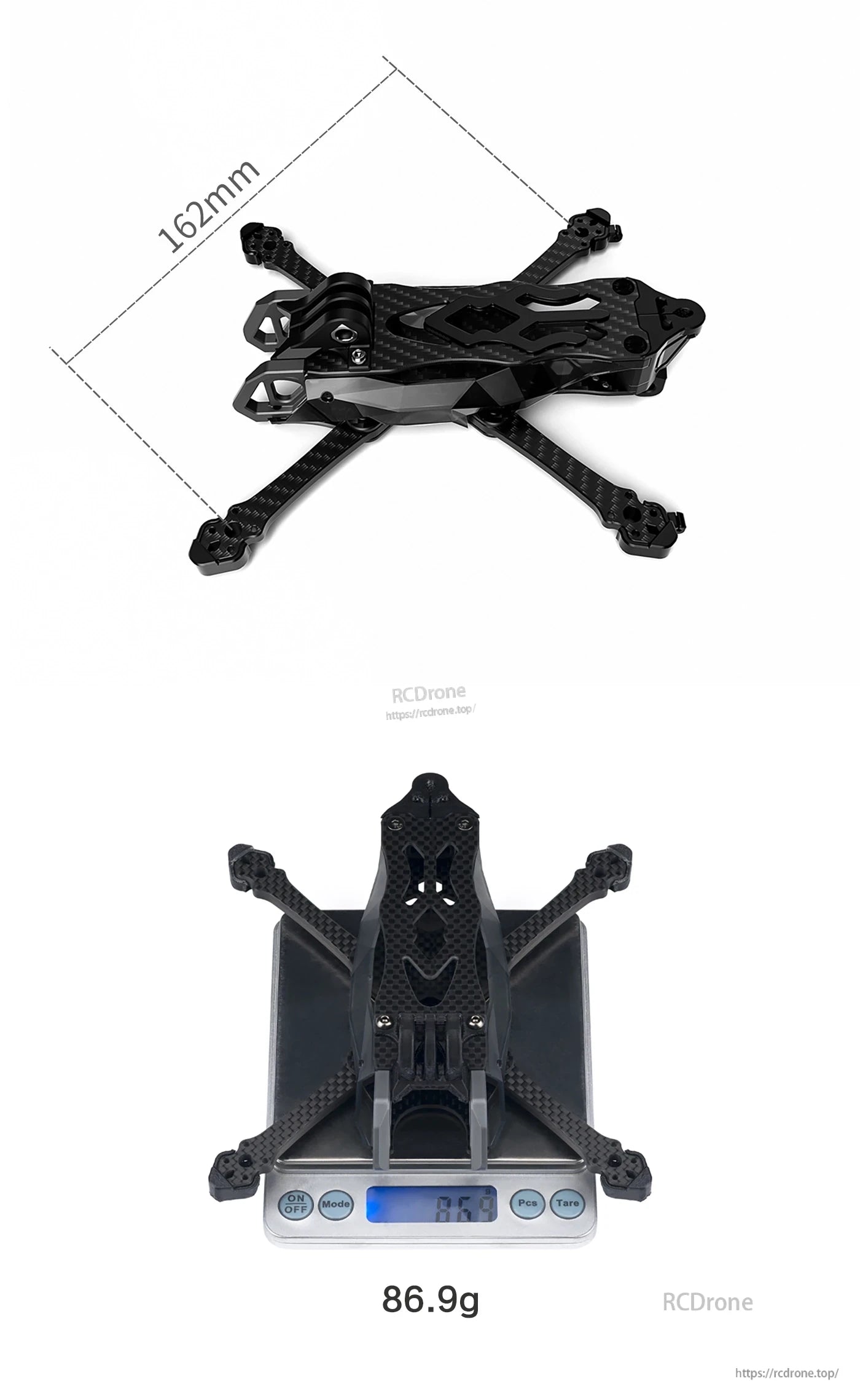

• Empattement de 160 mm ; poids du cadre mesuré indiqué comme 86,9 g (image), spécification 86±5 g y compris les impressions.

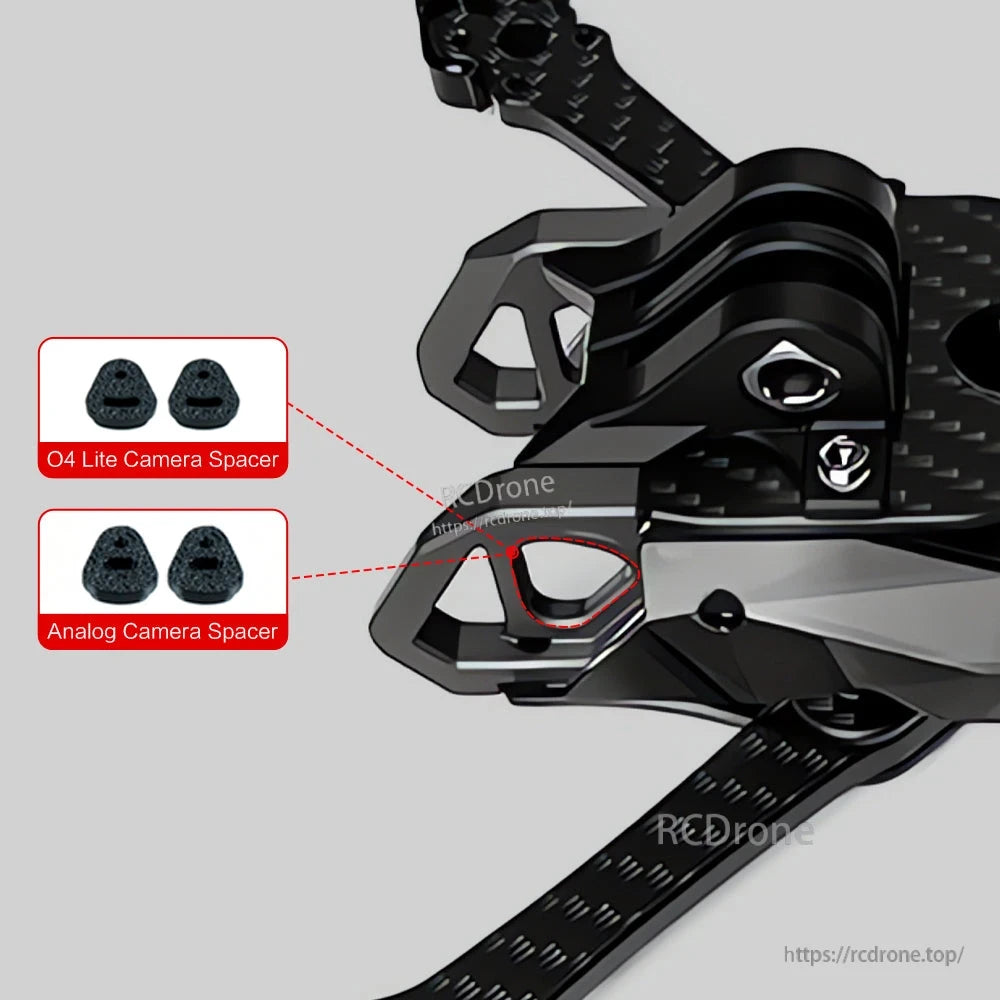

• Largeur d'installation de la caméra : 19–20 mm ; supports en aluminium pour la caméra avant.
• Installation de stack 20mm×20mm (M3) ; montage VTX : 25,5 mm & 30,5 mm.
• Schéma d'installation du moteur : 12×12 mm (M3) ; taille de hélice supportée : Max 3 pouces.
• Hauteur de la couche d'électronique : 16 mm pour une intégration soignée des composants.
• Instructions de montage pour le matériel (selon les images d'installation) : vis à tête fraisée M3×5mm pour les supports de caméra/plaque supérieure, vis à tête fraisée M3×8mm pour les bras, vis à tête fraisée M3×20mm pour les bras &et le contrôleur de vol, vis M3×6mm pour le support GoPro/plaque supérieure.

Spécifications

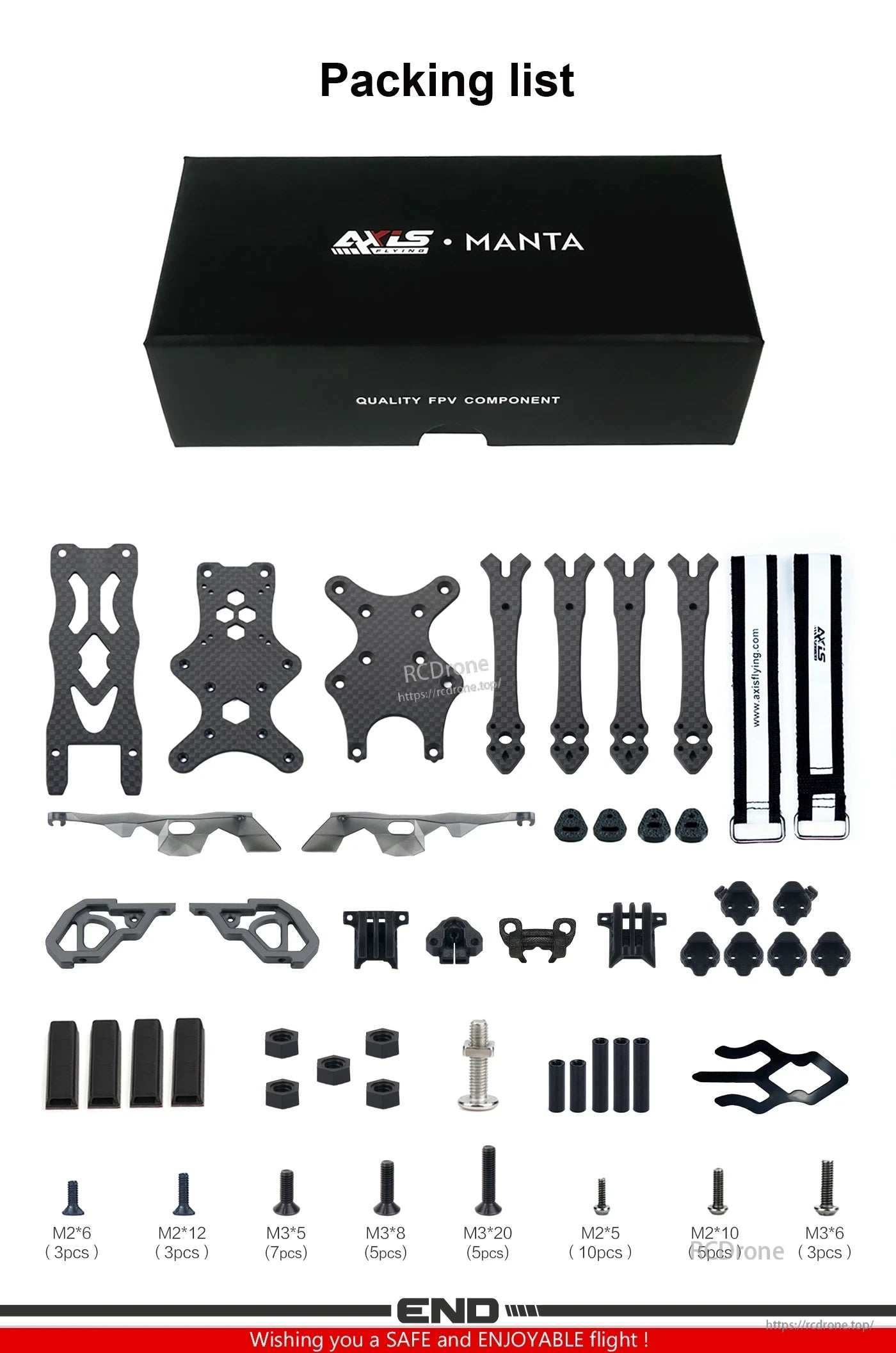

Ce qui est inclus

• Plaques en fibre de carbone : haut, milieu, bas et quatre bras.
• Supports en aluminium pour caméra et entretoises arrière.
• Plaques latérales et pièces imprimées en 3D (y compris la provision pour le support GoPro).
• Bandes de batterie (2 pcs, visibles).
• Ensemble de matériel (selon la liste de colisage) : M2×6 (3pcs), M2×12 (3pcs), M3×5 (7pcs), M3×8 (5pcs), M3×20 (5pcs), M2×5 (10pcs), M2×10 (5pcs), M3×6 (3pcs).

Applications

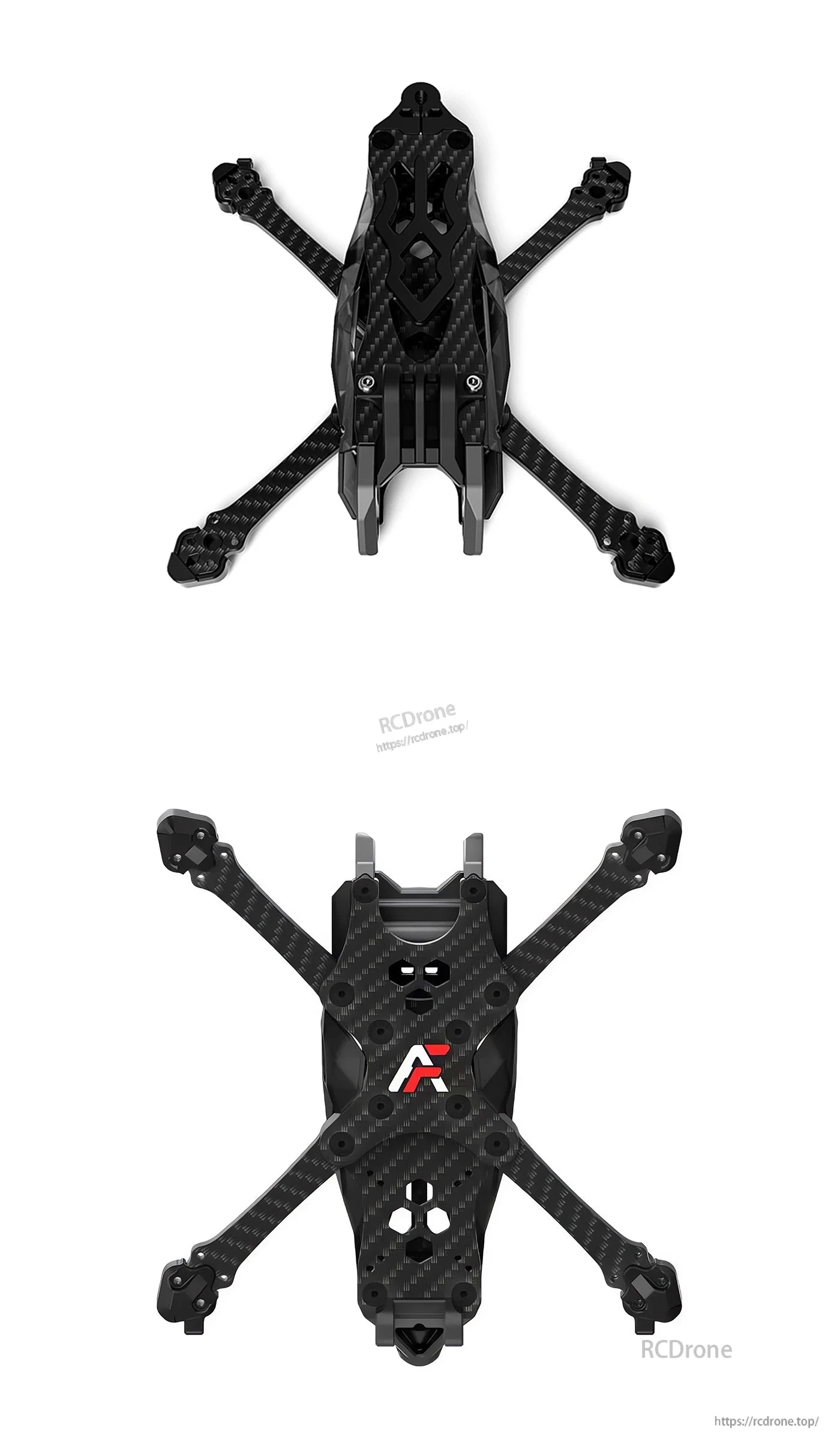

Cadres de drone FPV de 3 pouces nécessitant une disposition compacte et haute résistance, avec montage prêt pour l'unité O4 Air, des empilements AIO 20×20 et des moteurs 12×12 (M3).

Détails

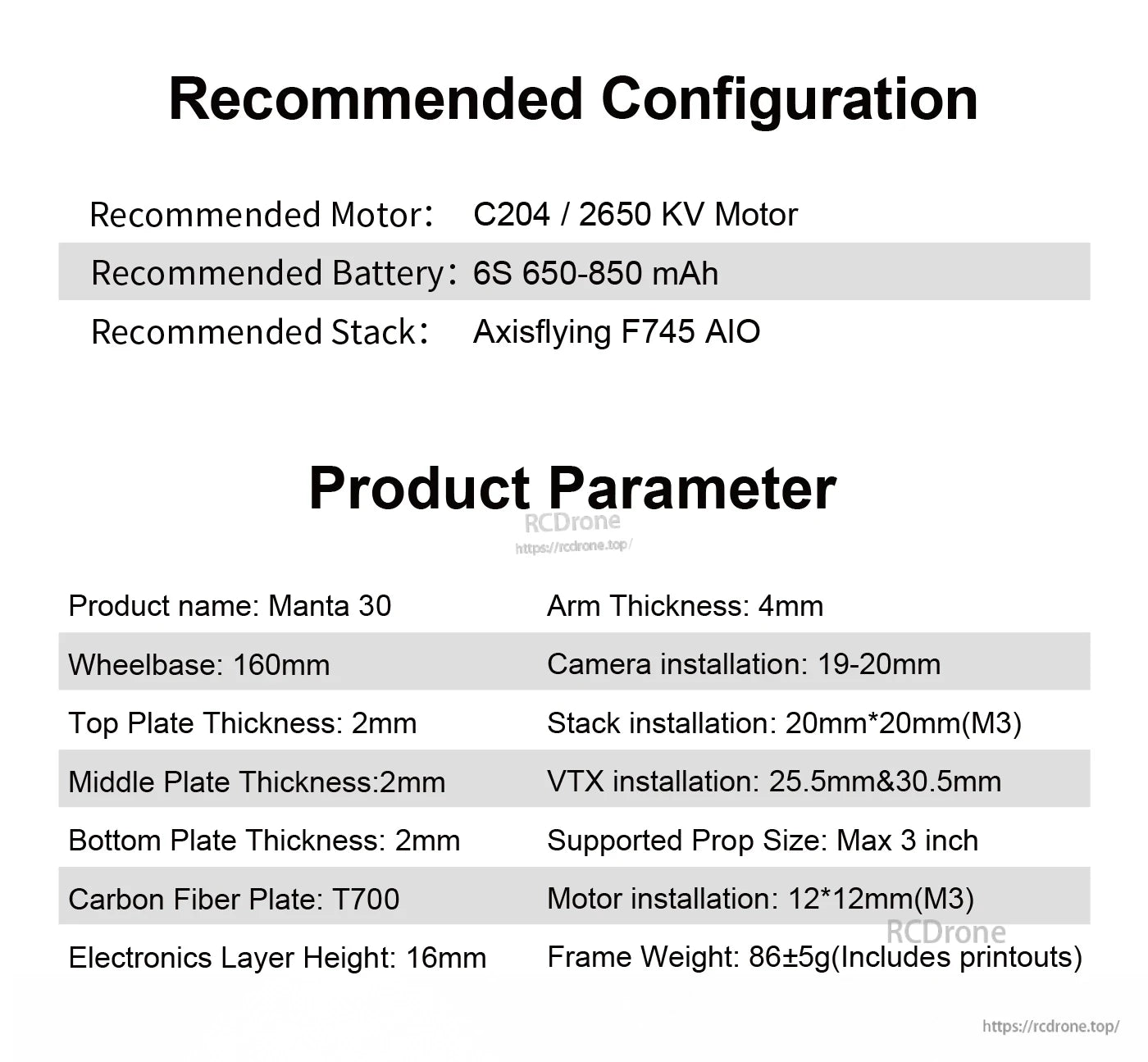

Le cadre de drone Manta 30 a un empattement de 160 mm, des bras en fibre de carbone T700 de 4 mm, prend en charge des hélices de 3 pouces, une batterie 6S, un moteur C204 et un empilement F745 AIO. Pèse 86±5g. Comprend des impressions.

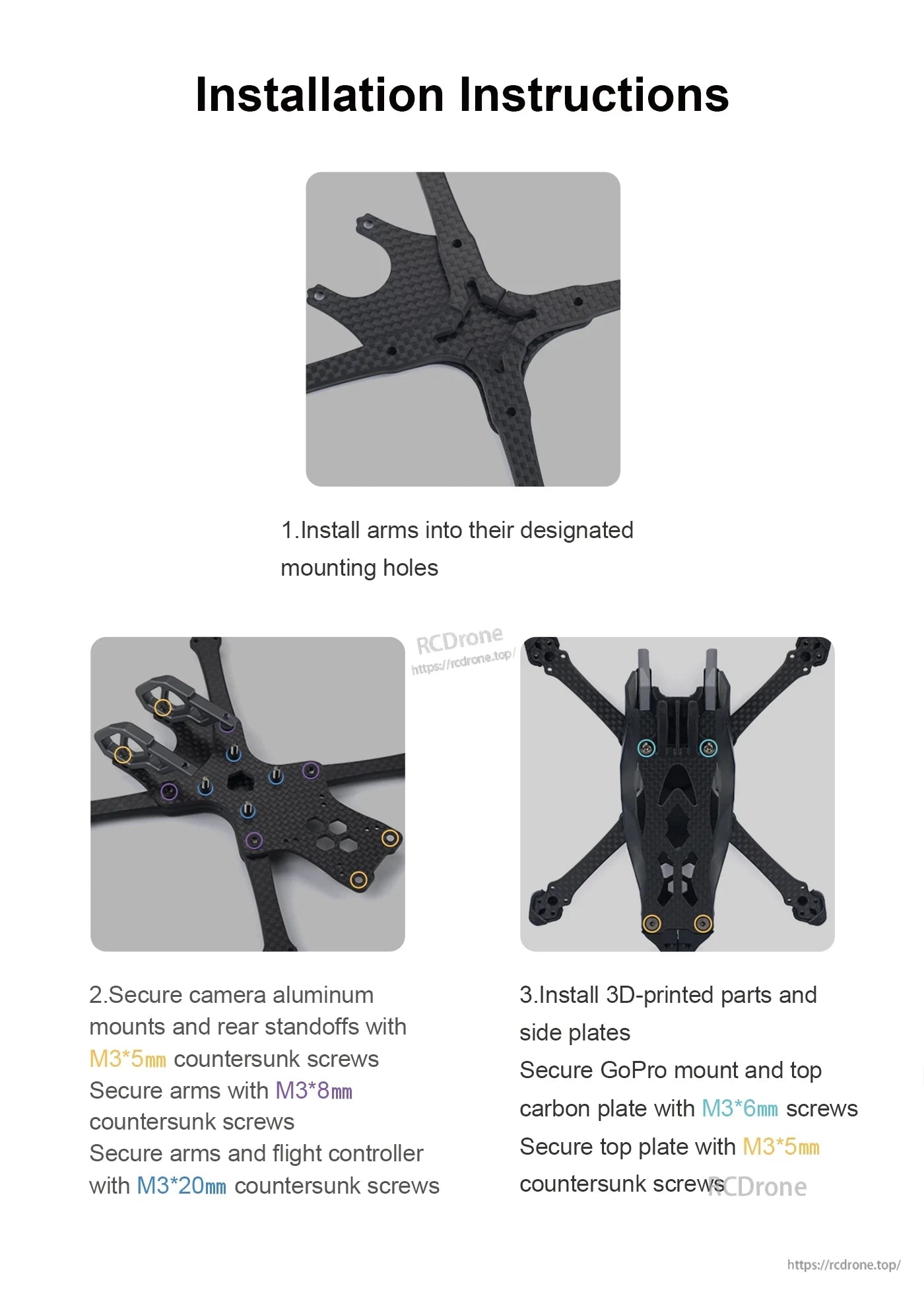

Instructions d'installation pour le cadre de drone Manta 30 : 1. Installez les bras dans les trous de montage désignés. 2. Fixez les supports en aluminium de la caméra et les entretoises arrière avec des vis à tête fraisée M3*5mm ; les bras avec M3*8mm ; les bras et le contrôleur de vol avec des vis à tête fraisée M3*20mm. 3. Installez les pièces imprimées en 3D et les plaques latérales ; fixez le support GoPro et la plaque en carbone supérieure avec des vis M3*6mm ; la plaque supérieure avec des vis à tête fraisée M3*5mm.

Le cadre de drone Manta 30 est doté de bras, plaques, moteurs, vis et fixations en fibre de carbone.Conçu pour les drones FPV avec une construction durable. Comprend tous les accessoires nécessaires pour des vols sûrs et agréables.
