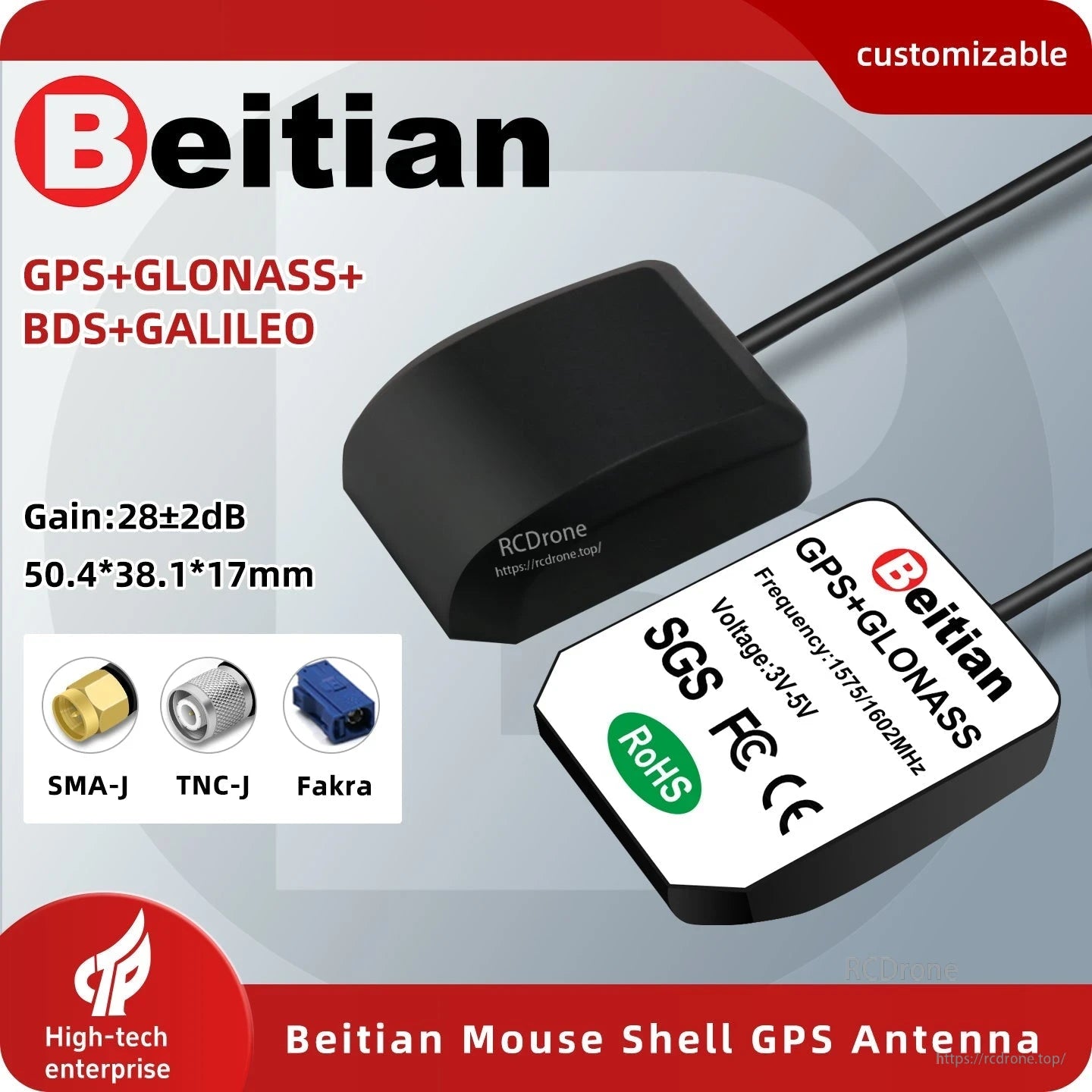

Antenne GNSS externe active Beitian BN-143AJ GPS L1+GLONASS L1 28±2dB, RG174 3m SMA-JW

Beitian

$13.42 USD

Promotion Épuisé

Taxes incluses. Frais d'expédition calculés à l'étape de paiement.

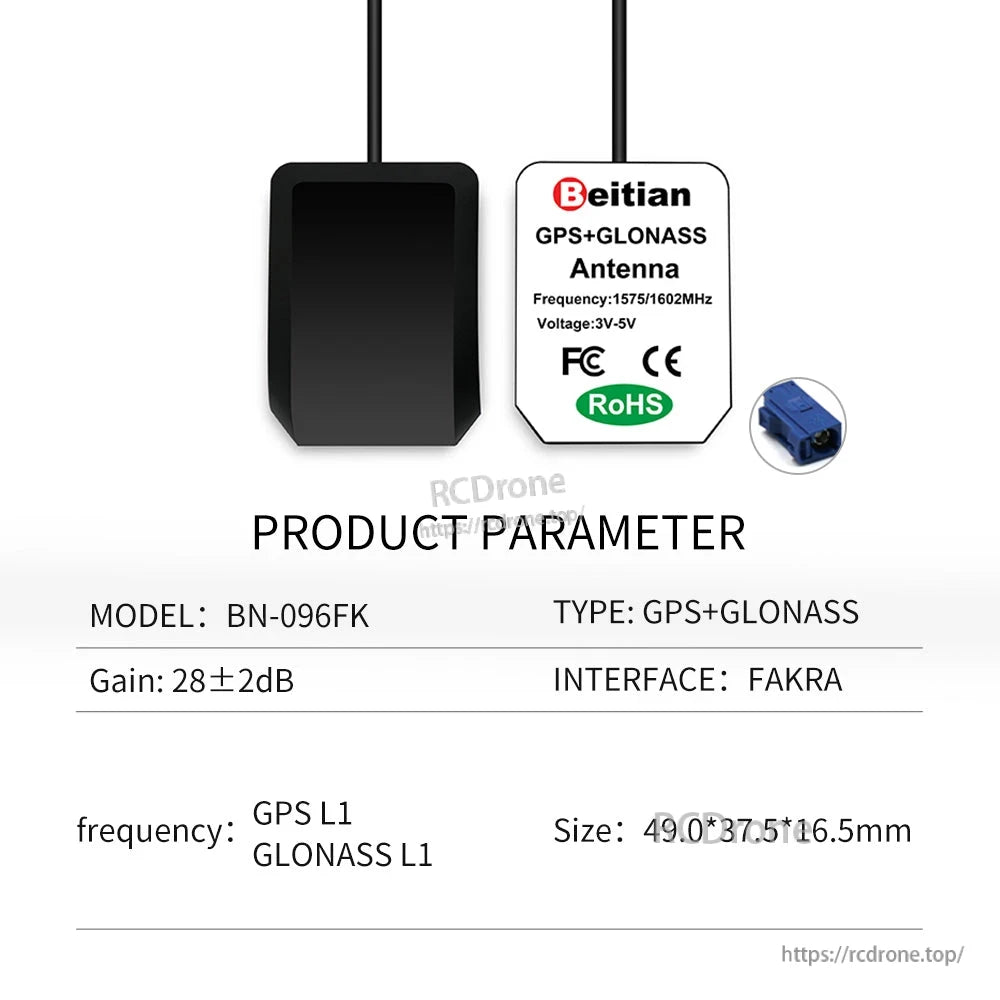

Modèle BS-143AJ BD-143AJ BN-143AJ BN-096AJ BN-096AJW BN-096FK BN-096TJ

Quantité

Afficher tous les détails

Aperçu

La Beitian BN-143AJ est une antenne GNSS externe active conçue pour la navigation automobile/véhicule et d'autres installations de réception GNSS. Elle prend en charge le positionnement en mode double GPS L1 + GLONASS L1 et utilise un LNA intégré (28±2 dB) avec un support magnétique pour un placement rapide.

Caractéristiques clés

Positionnement en mode double : GPS L1 + GLONASS L1
LNA actif : gain de 28±2 dB, figure de bruit <2 dB (Seulement LNA)
Faible VSWR : <1.5 ; impédance de 50 Ω
Montage magnétique par le bas
Câble coaxial RG174, longueur de cordon de 3 m (longueur de câble personnalisable notée)

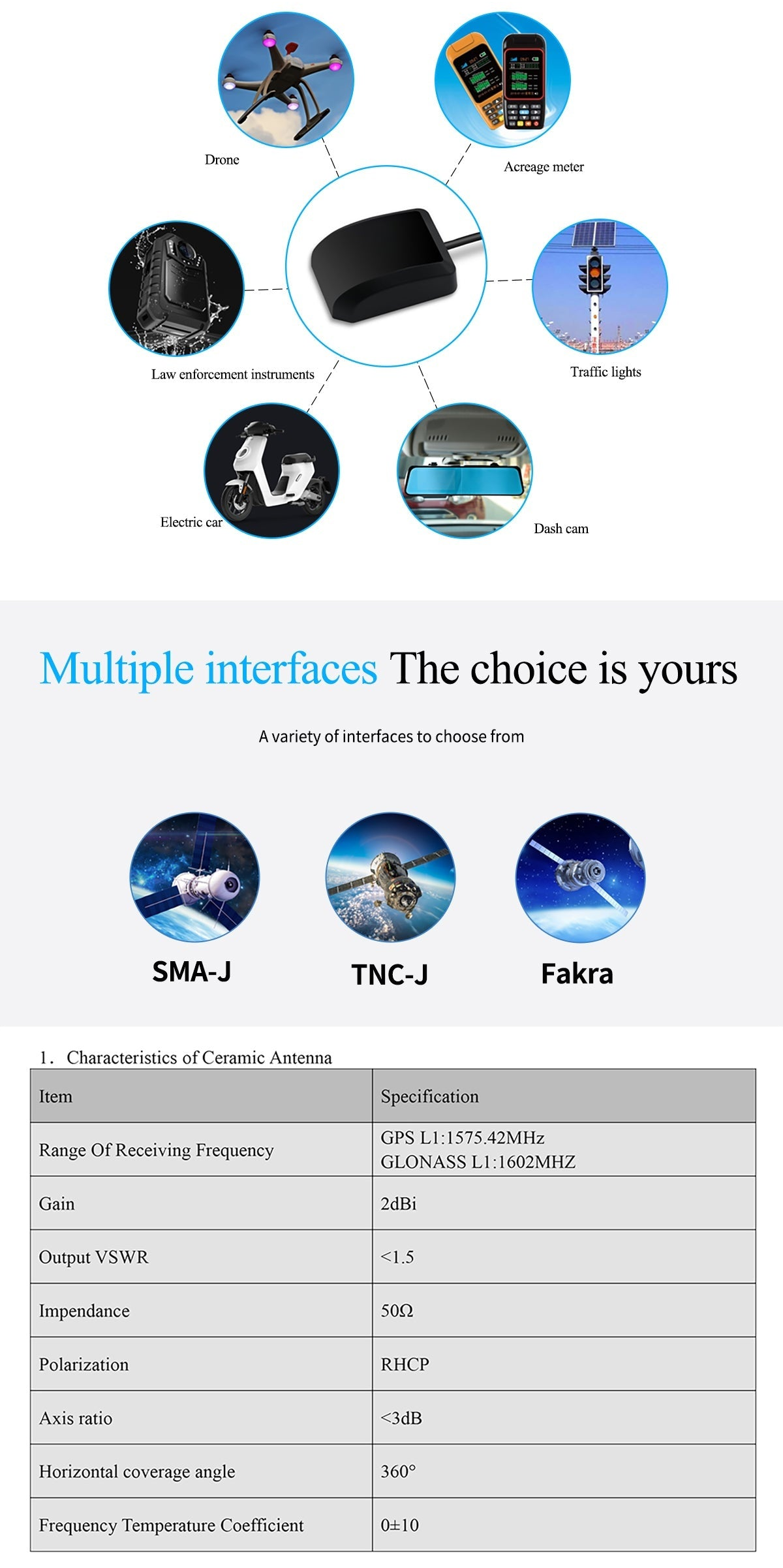

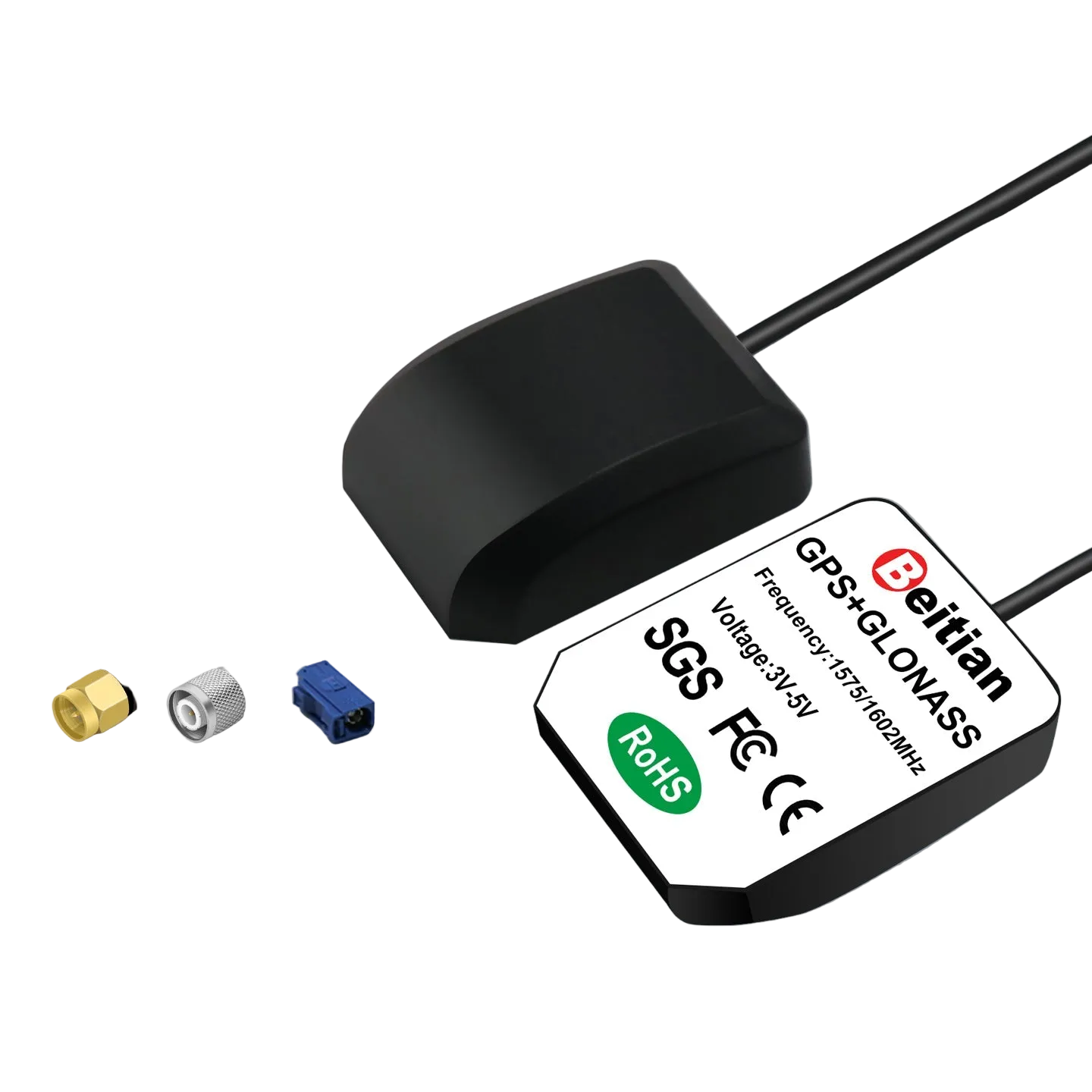

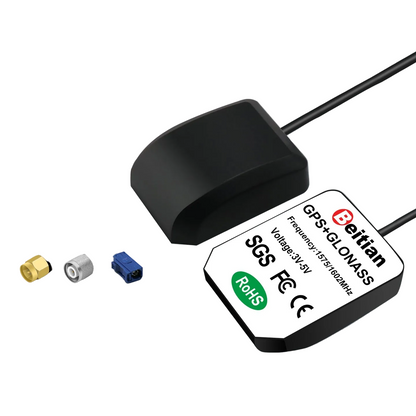

Les options de connecteur présentées dans la série incluent SMA-J, SMA-JW, TNC-J et Fakra (d'autres types de connecteurs sont également présentés pour personnalisation : TNC-J, TNC-K, SMA-J, SMA-JW, MCX-JW, MMCX-JW, IPEX)

Pour les demandes de personnalisation de connecteur/câble et d'aide à la sélection, contactez [email protected] or visitez https://rcdrone.top/.

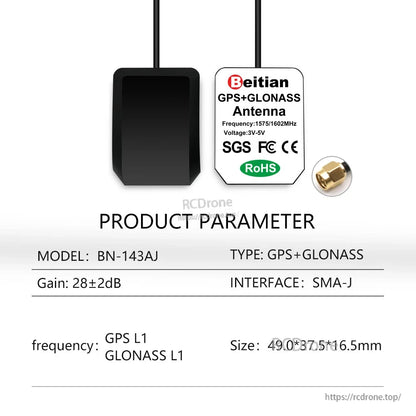

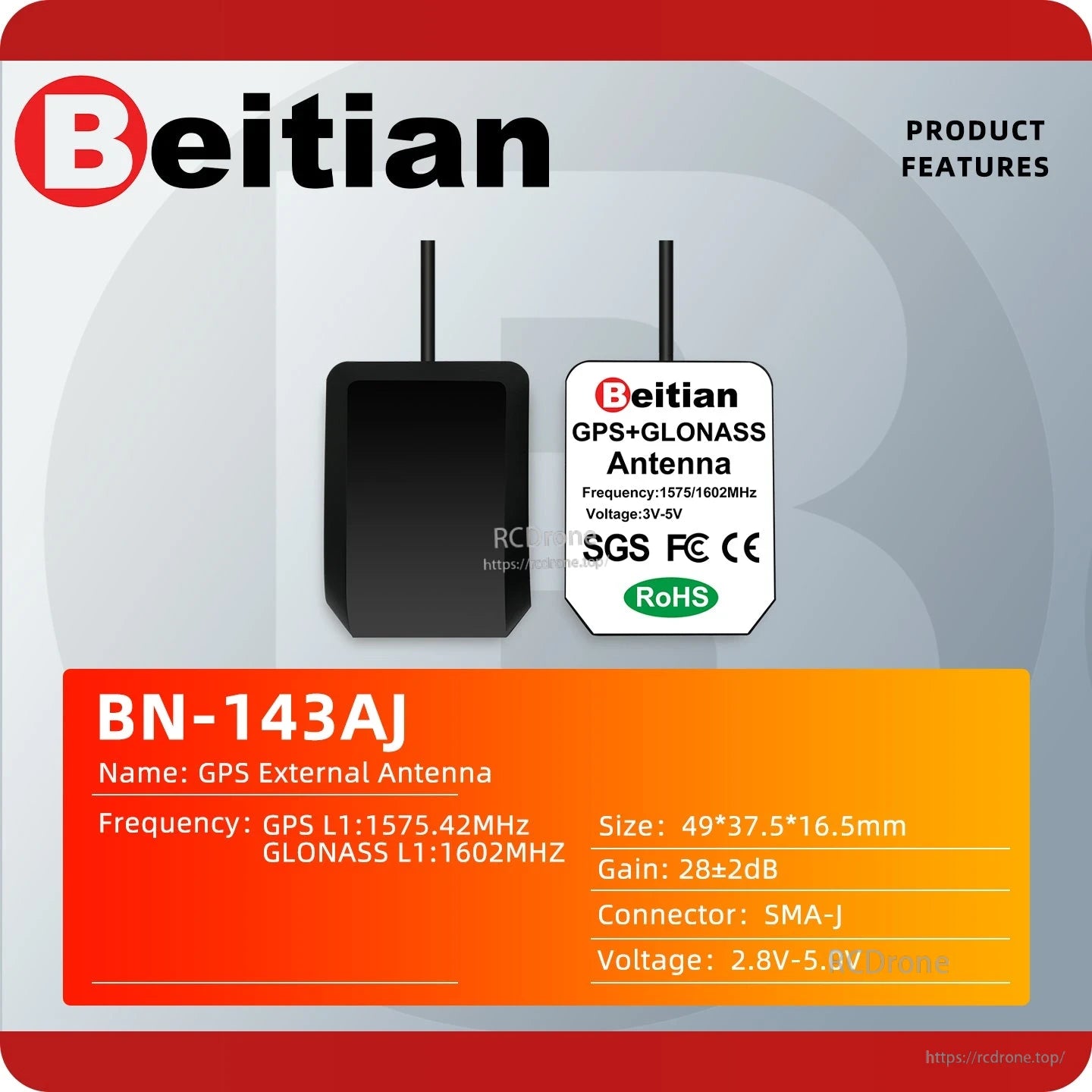

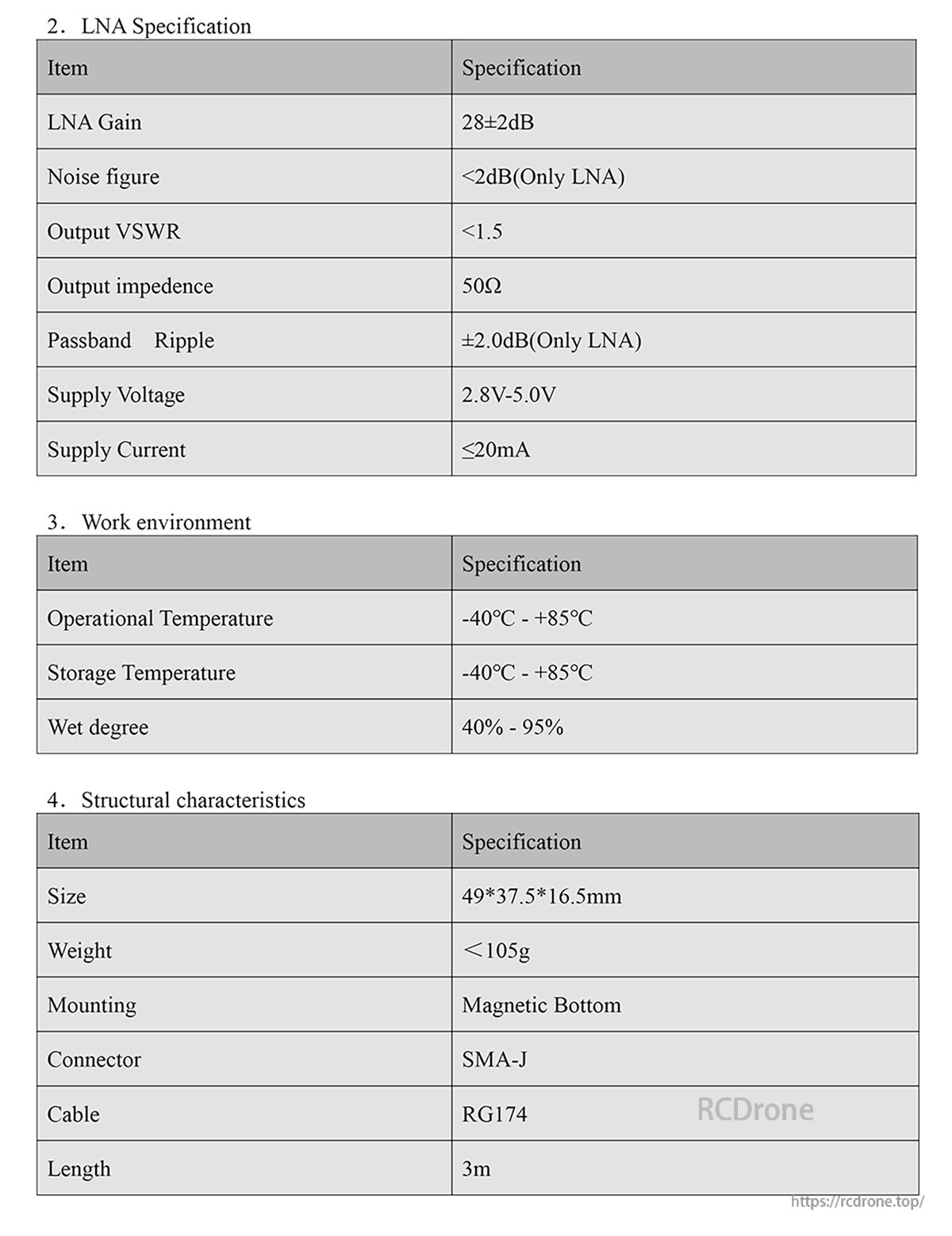

Spécifications (BN-143AJ)

Mode de fonctionnement	GPS L1, GLONASS L1
Fréquence de réception	GPS L1 : 1575,42 MHz ; GLONASS L1 : 1602 MHz
Gain de l'antenne céramique	2 dBi
Polarisation	RHCP
Rapport d'axe	<3 dB
Angle de couverture horizontal	360°
Coefficient de température de fréquence	0±10
Gain LNA	28±2 dB
Facteur de bruit	<2 dB (Seulement LNA)
VSWR de sortie	<1.5
Impédance de sortie	50 Ω
Rugosité de bande passante	±2,0 dB (Seulement LNA)
Tension d'alimentation	2,8 V-5.0 V (l'étiquette indique également 3 V-5 V)
Courant d'alimentation	≤20 mA
Température de fonctionnement	-40°C à +85°C
Température de stockage	-40°C à +85°C
Degré d'humidité	40% - 95%
Taille	4937.516.5 mm
Poids	≤105 g
Montage	Fond magnétique
Connecteur	SMA-JW
Câble	RG174
Longueur du câble	3 m
Marquages d'étiquettes	SGS, CE, RoHS, et marquage “FC” présent

Options de modèle (comme indiqué)

Modèle	Mode de fonctionnement	Connecteur
BD-096AJ	GPS L1, BDS B1	SMA-J
BS-096AJ	GPS L1	SMA-J

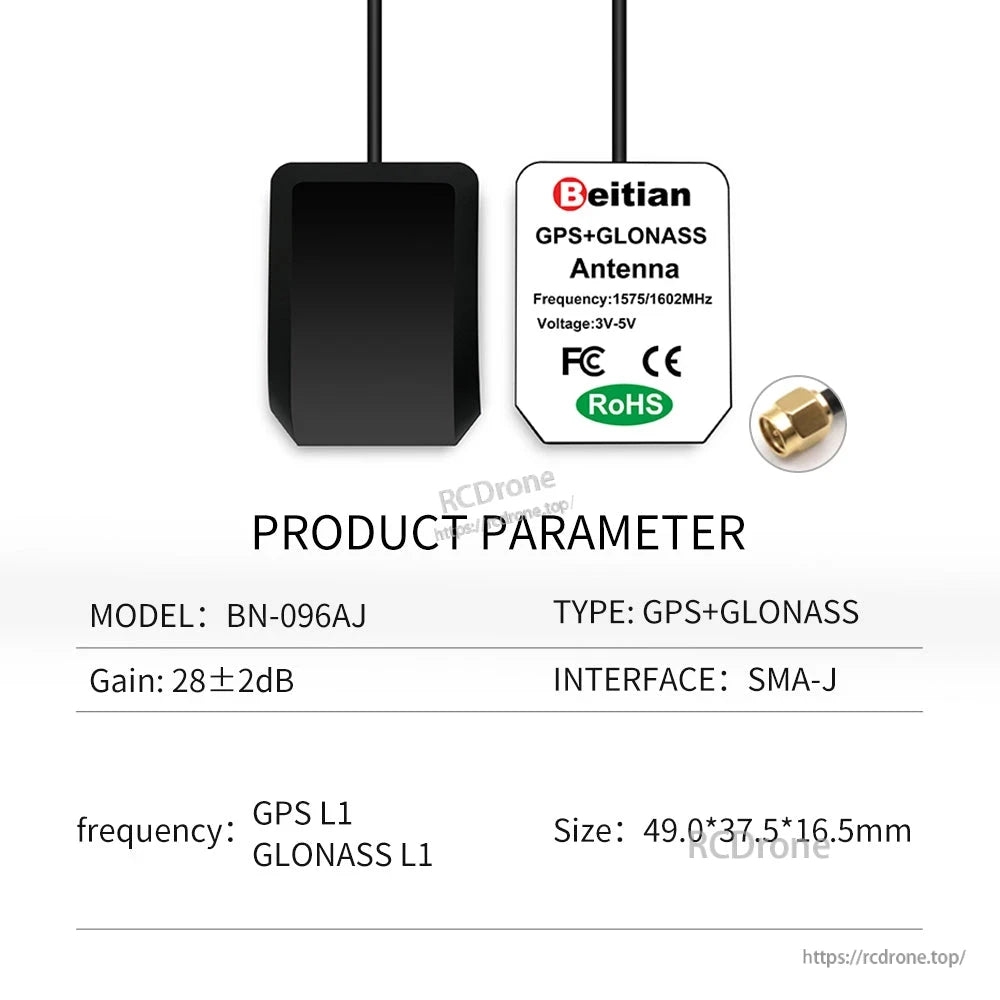

BN-096AJ	GPS L1, GLONASS L1	SMA-J

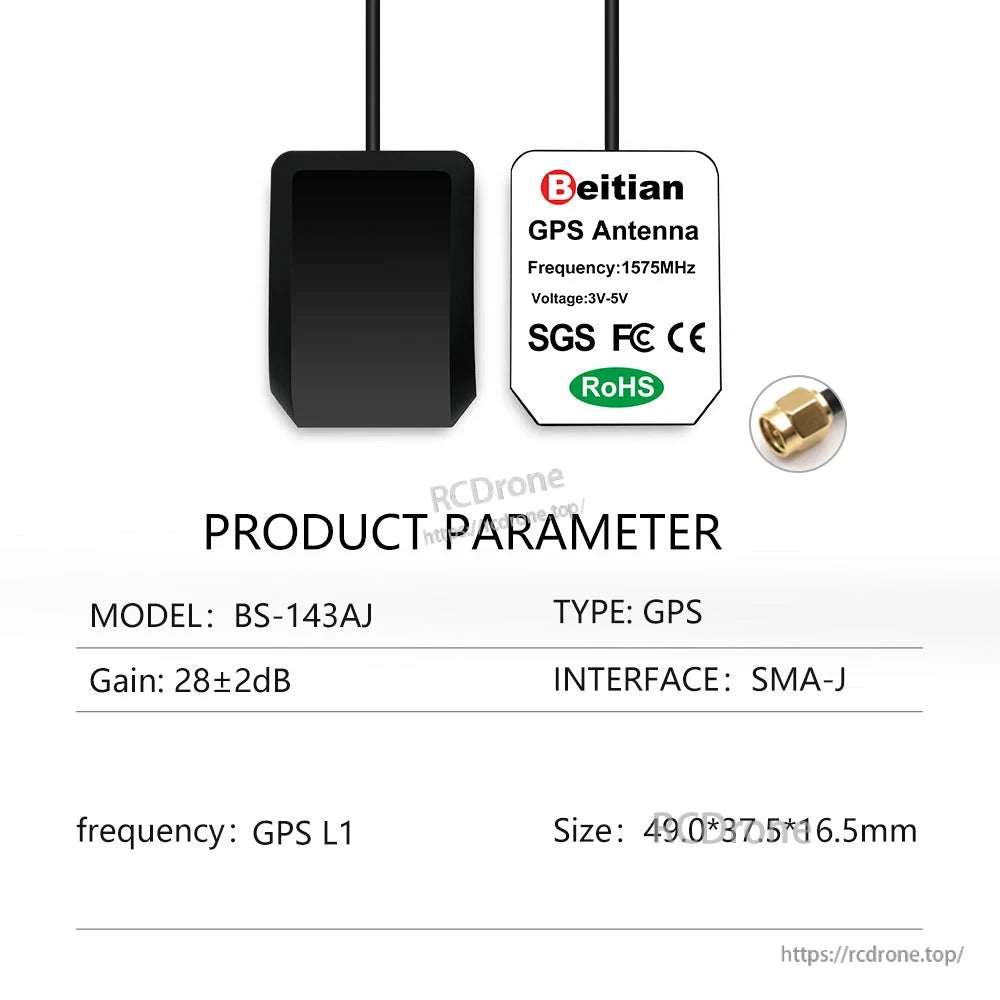

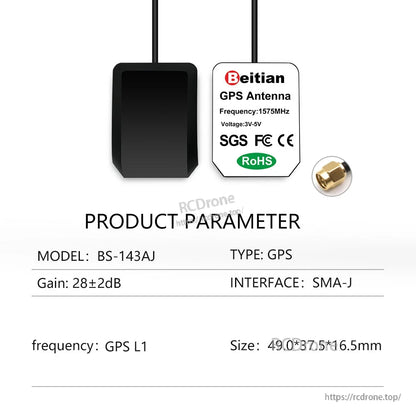

BS-143AJ	GPS L1	SMA-J
BN-143AJ	GPS L1, GLONASS L1	SMA-JW

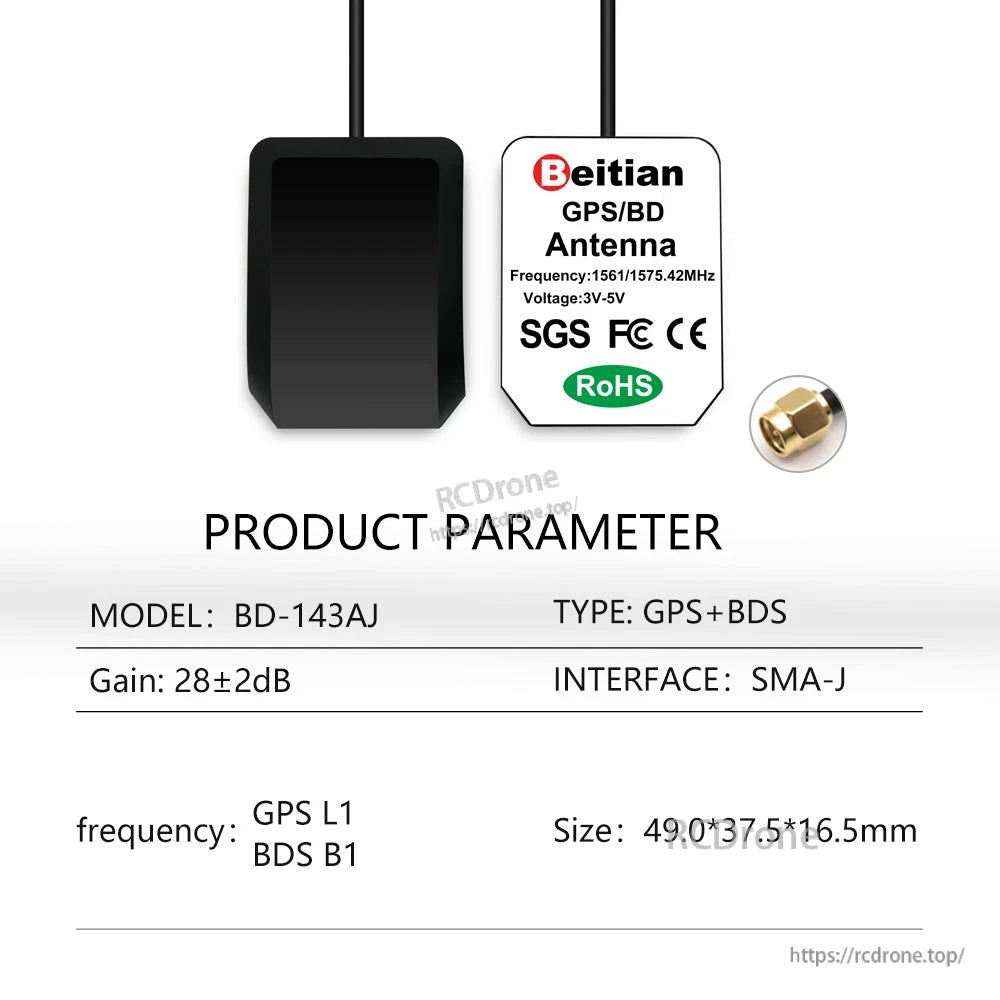

BD-143AJ	GPS L1, BDS L1	SMA-J

Applications

Navigation de véhicule et unités principales DVD/navigation pour voiture
Drones/UAVs et équipements compatibles GNSS
Compteurs de superficie et dispositifs de positionnement/mesure
Feux de circulation et équipements d'infrastructure associés
Véhicules électriques
Caméras de tableau de bord

Détails

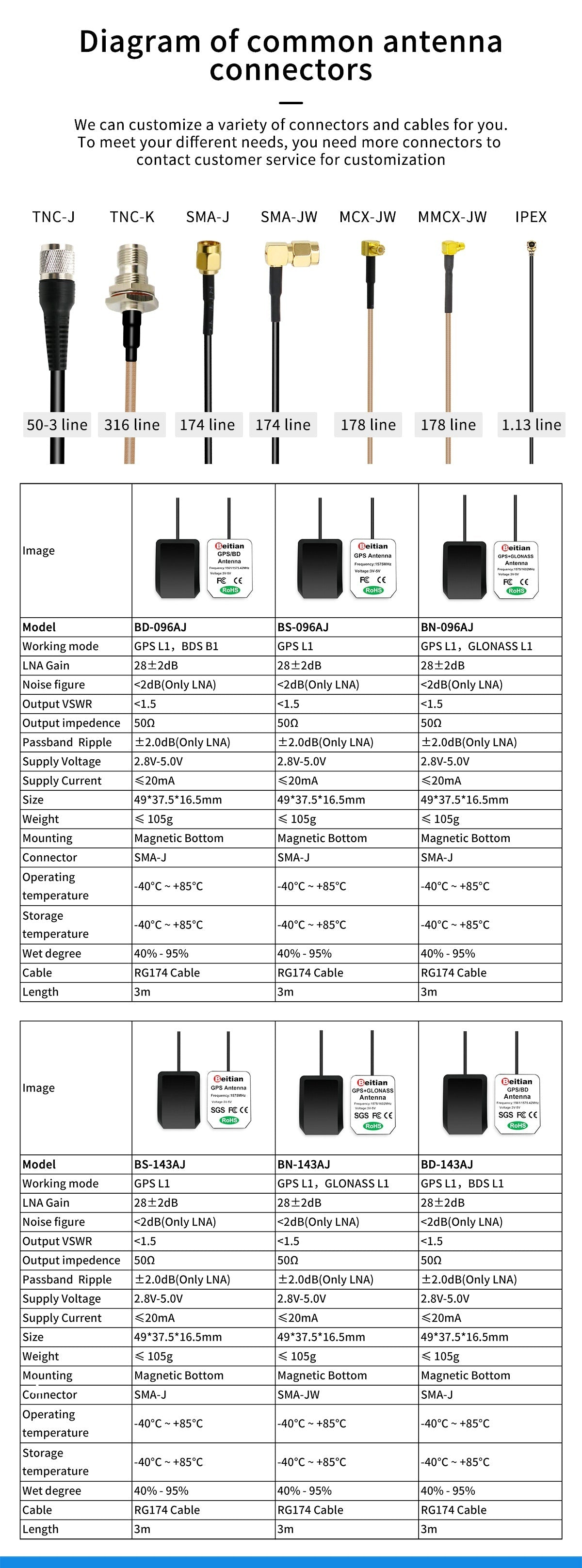

Connector options chart for Beitian BN-143AJ Active External GNSS Antenna series (SMA, TNC, MCX, MMCX, IPEX)

Choisissez le type de connecteur qui correspond à votre récepteur GNSS ou unité principale, et demandez une personnalisation de câble/connecteur si nécessaire.

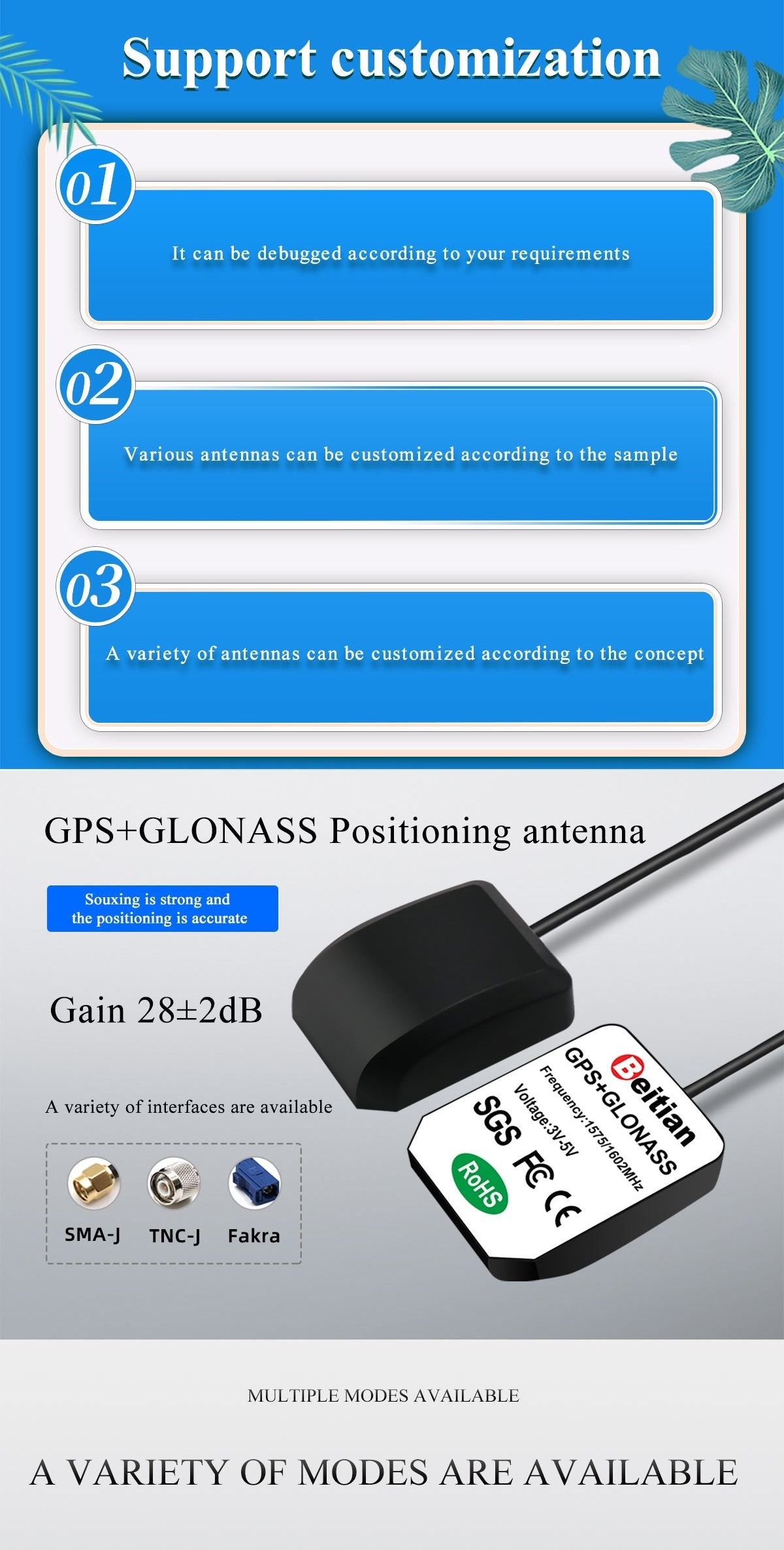

Beitian BN-143AJ active GPS+GLONASS antenna with 28±2 dB LNA and customization support callout

Le gain LNA actif allant jusqu'à 28±2 dB aide à maintenir une réception stable avec des câbles longs et des installations dans des véhicules.

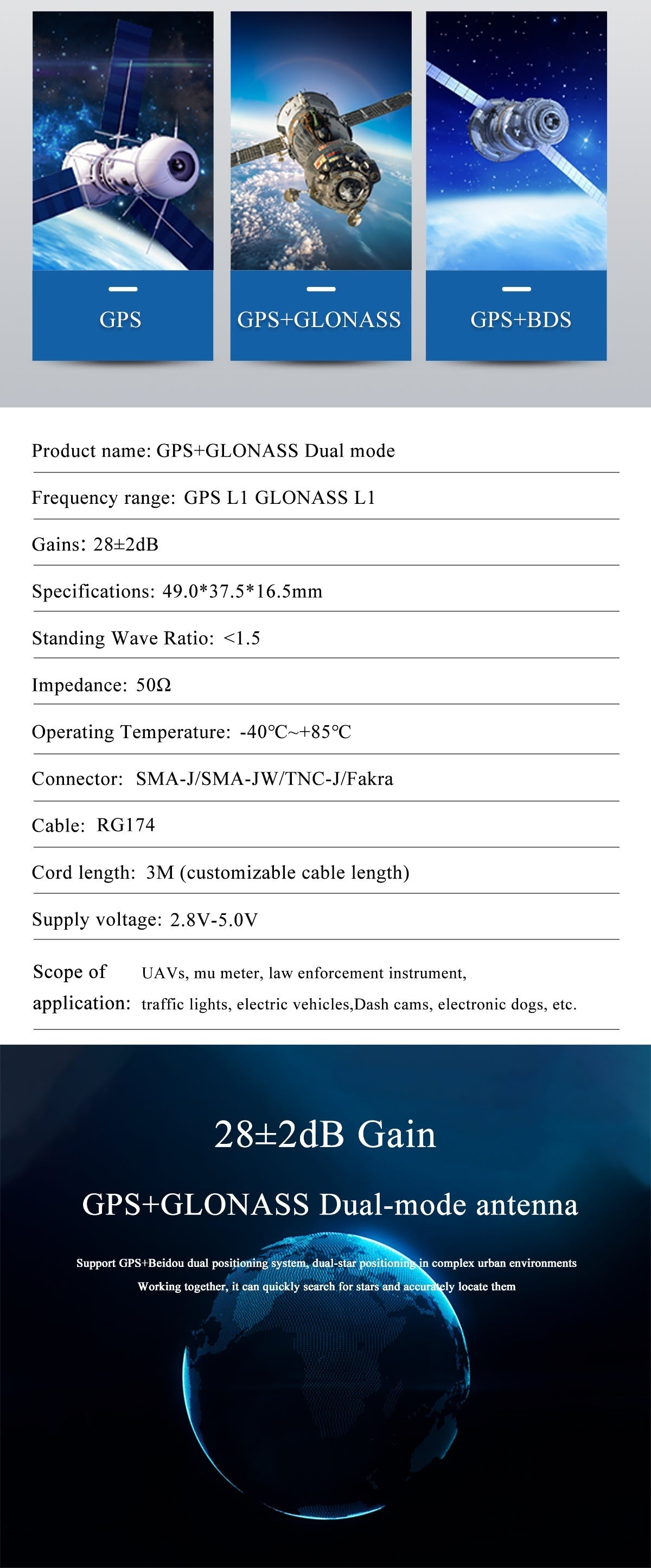

GPS / GPS+GLONASS / GPS+BDS mode options with BN-143AJ spec summary and supported connectors

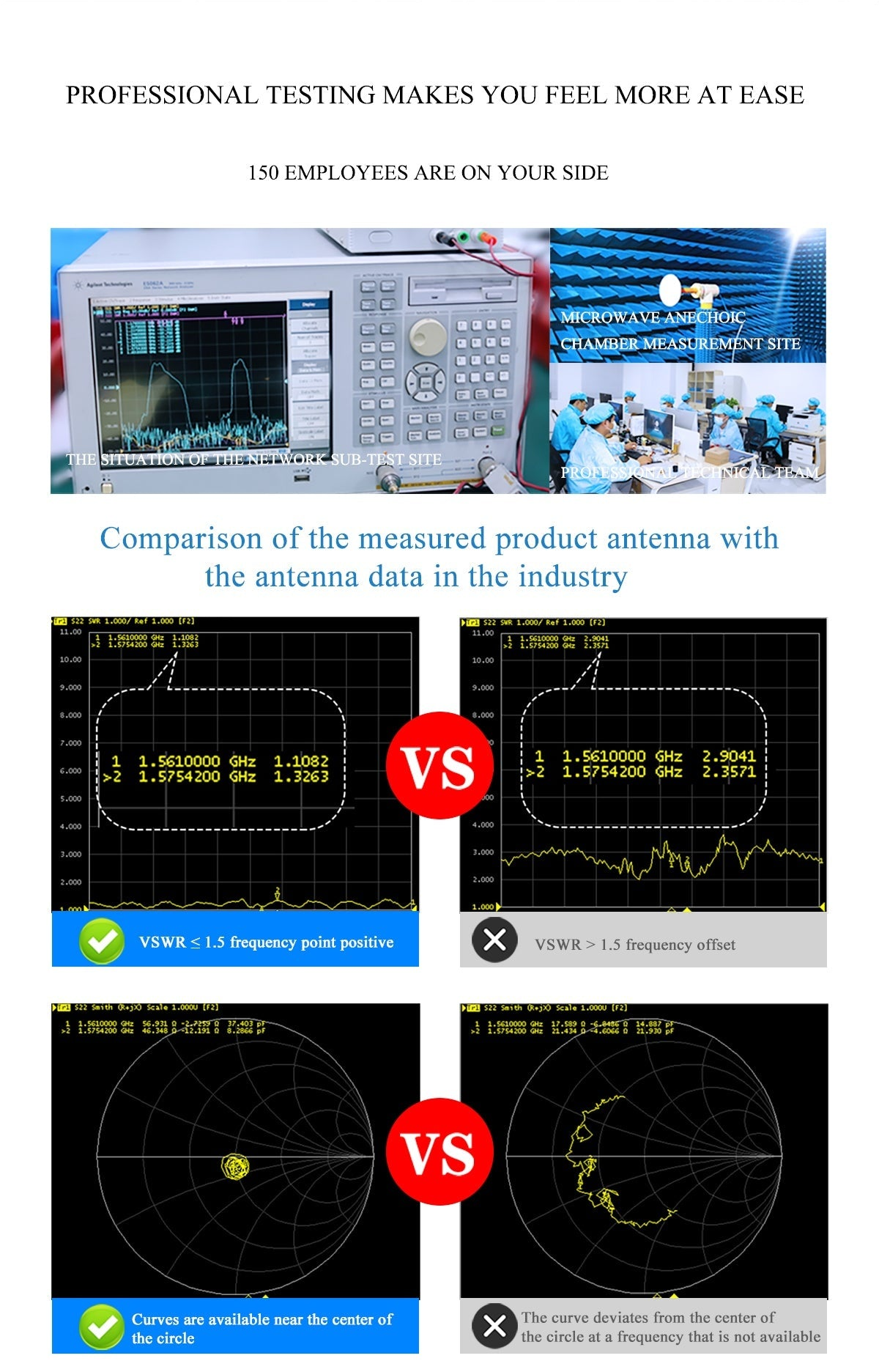

Test and measurement comparison graphic highlighting VSWR performance and antenna pattern stability

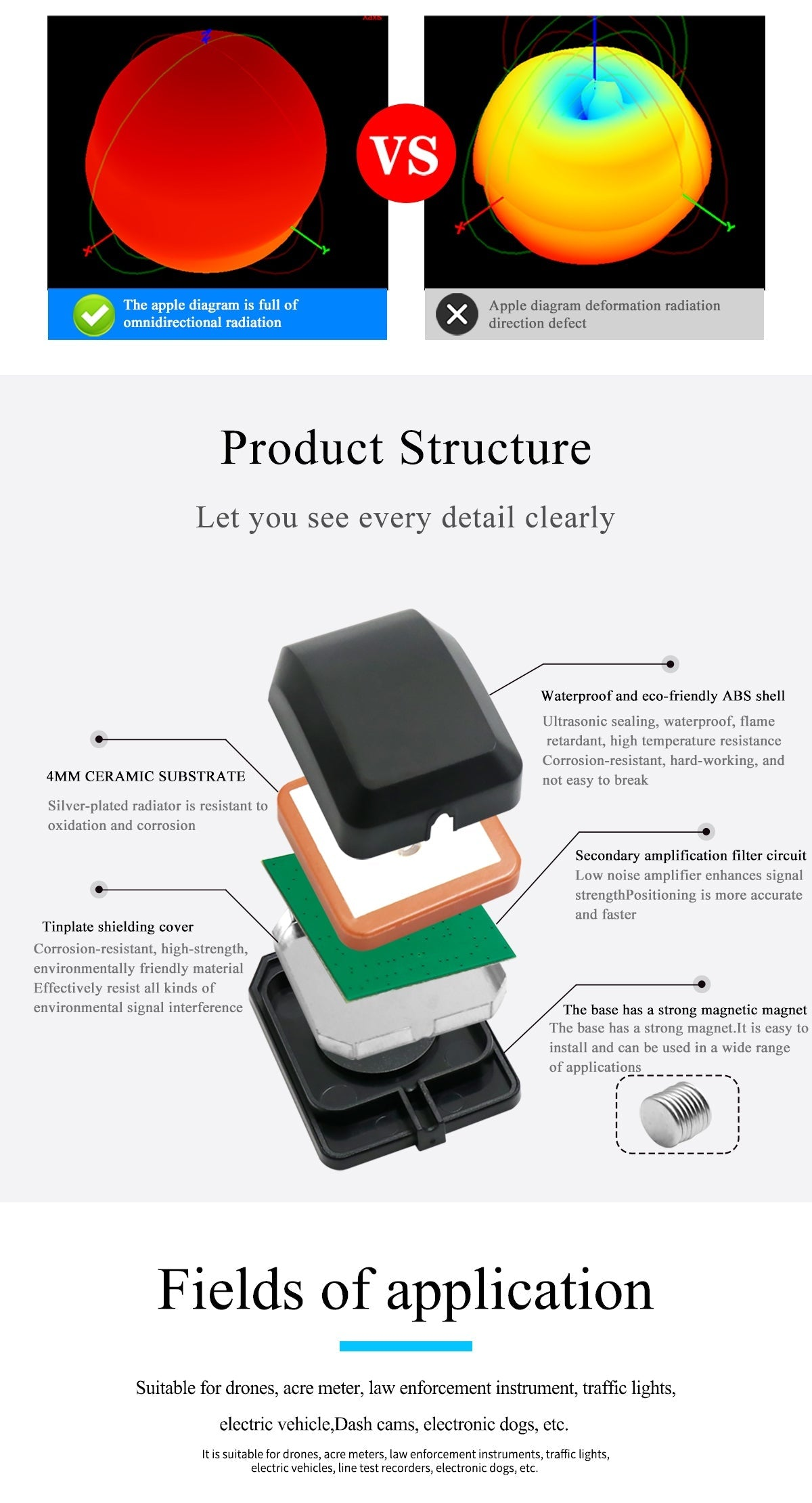

Exploded internal structure of the active GNSS antenna with magnetic base and weatherproof housing

Le montage magnétique par le bas facilite le placement de l'antenne sur le toit d'un véhicule ou sur toute autre surface métallique pour une installation rapide.
