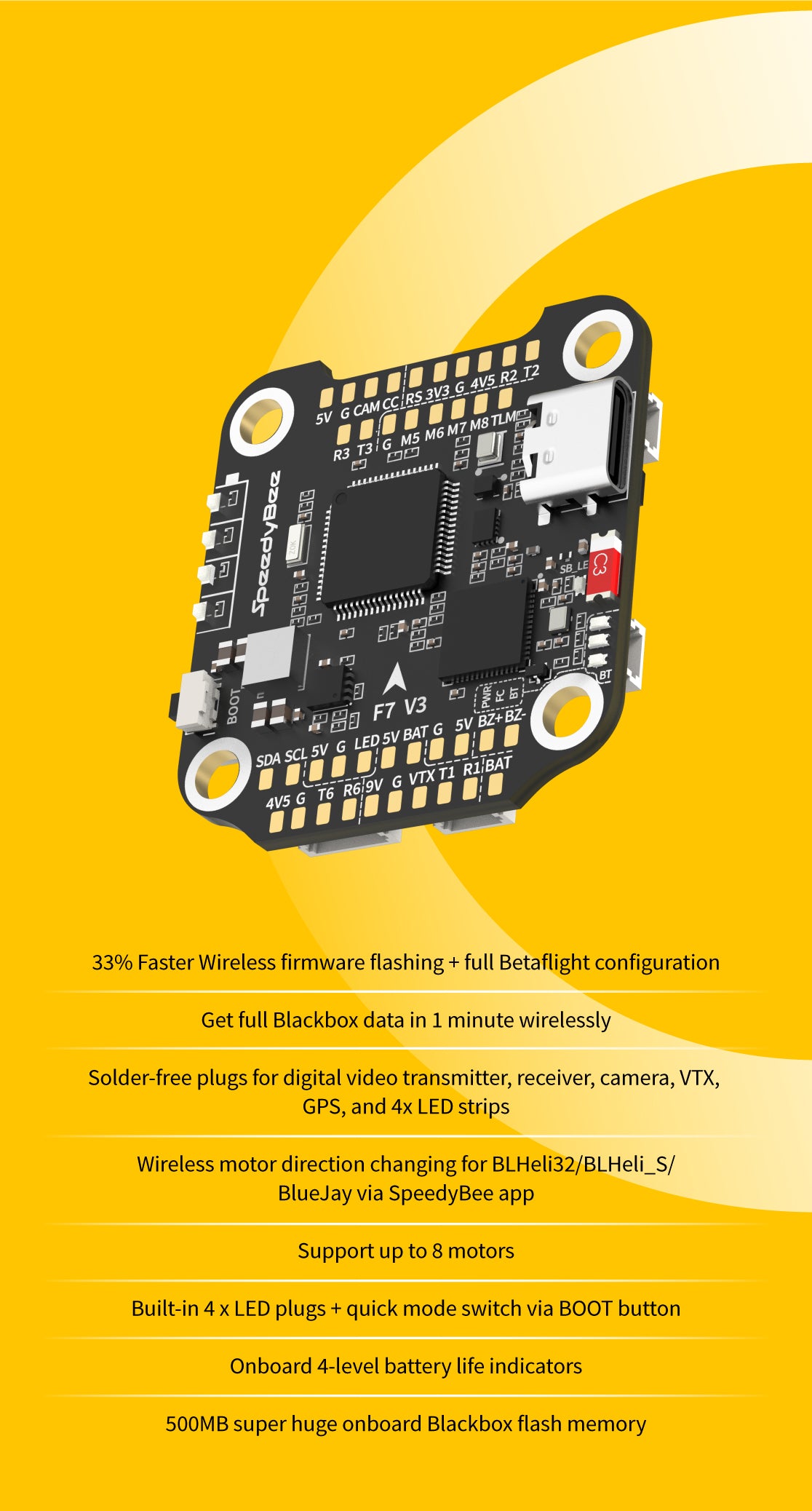

Contrôleur de vol SpeedyBee F7 V3

Le contrôleur de vol SpeedyBee F7 V3 dispose d'un processeur 32 bits et prend en charge l'accélération 3 axes, le gyroscope 3 axes et les capteurs barométriques.

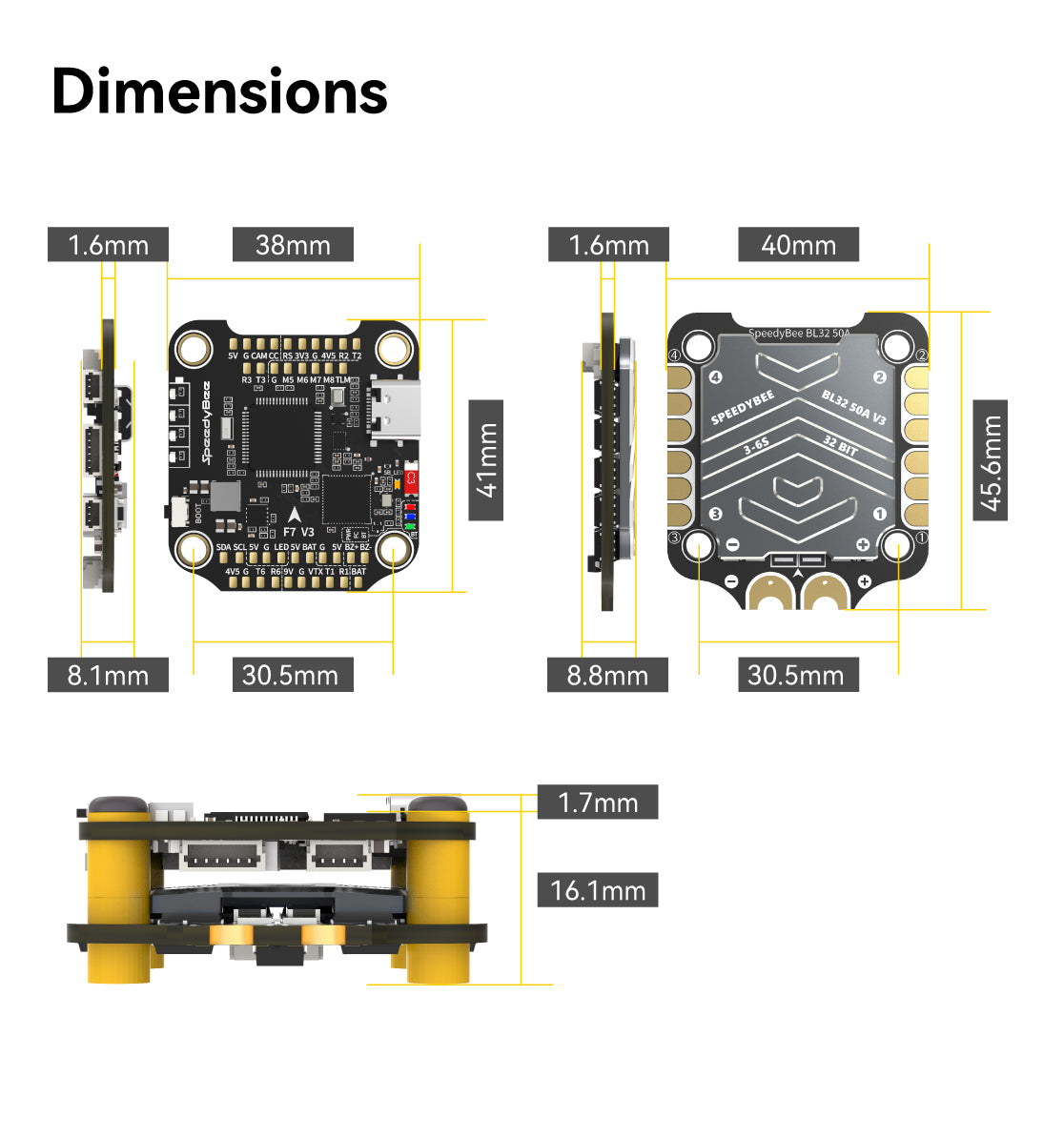

Contrôleur de vol SpeedyBee F7 V3 : conception compacte avec des dimensions de 38 mm x 30,5 mm x 8,8 mm, ne pèse que 13 g. Équipé de lumières LED, d'un baromètre, d'un accéléromètre et d'un gyroscope. Prend en charge les cartes SD jusqu'à 32 Go. Comprend des fonctionnalités telles que les modes de vol autonomes, le mode one-shot et plus encore.

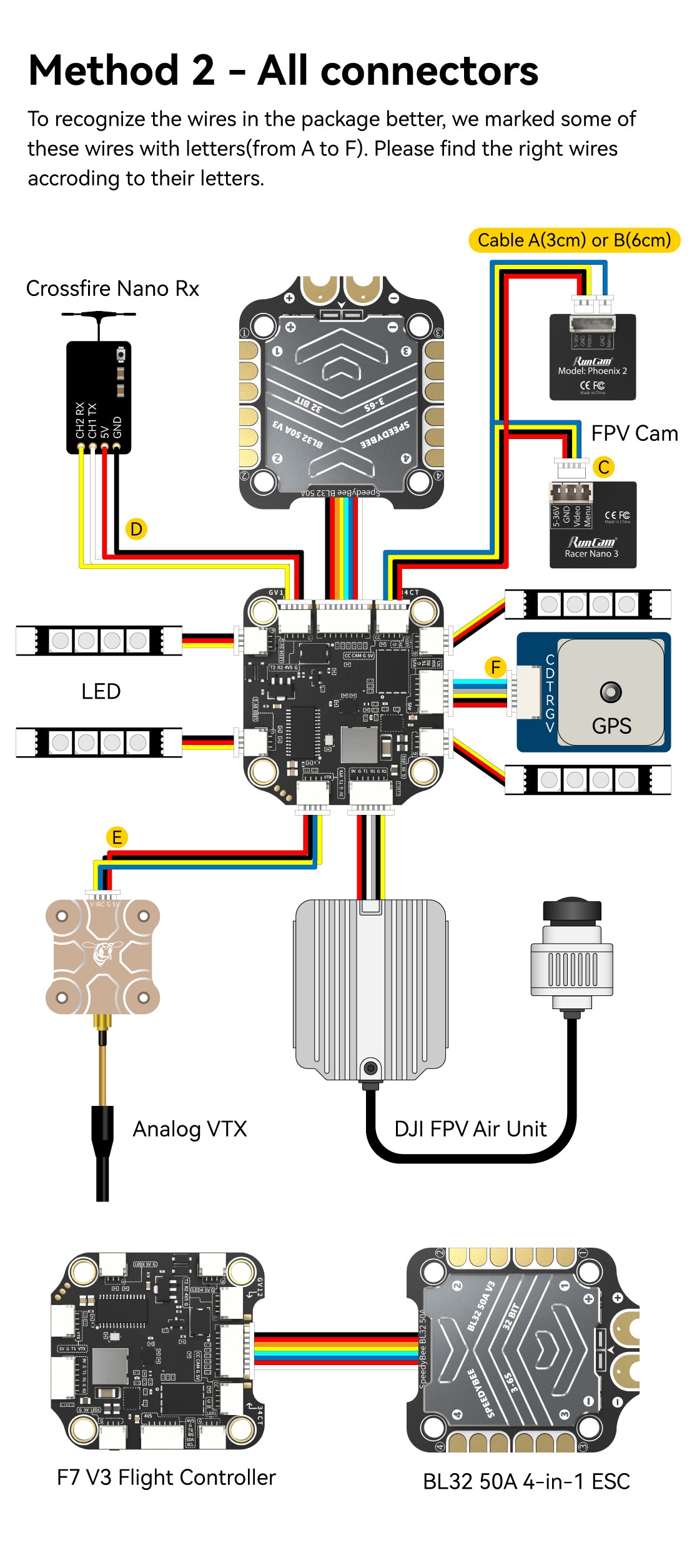

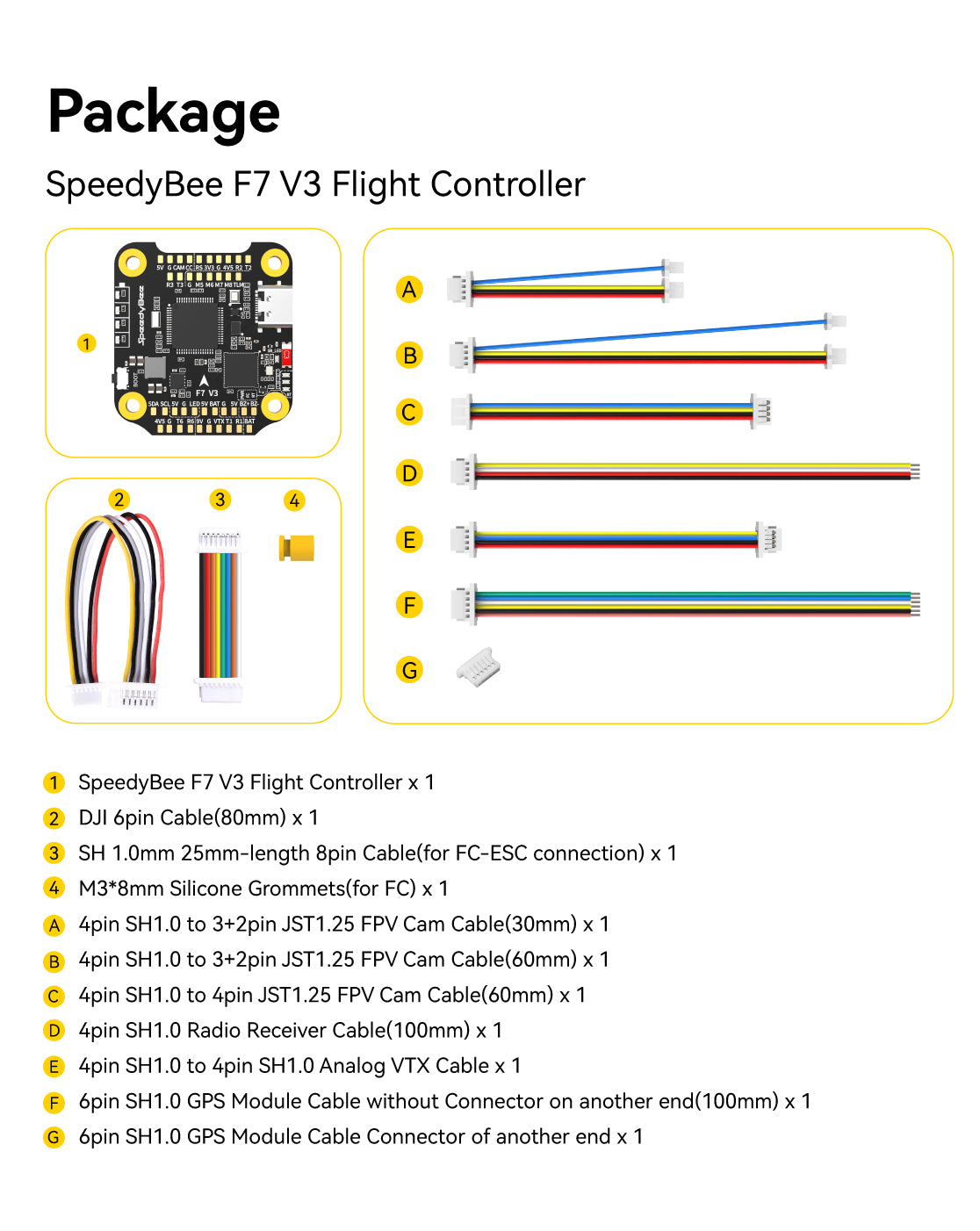

L'image du produit SpeedyBee F7 V3 Flight Controller fournit une vue détaillée de ses composants. Pour mieux reconnaître les fils, nous avons étiqueté certains d'entre eux avec des lettres de A à F. Veuillez trouver les fils corrects en fonction de leurs lettres correspondantes : Câble A (3 cm) ou B (6 cm).

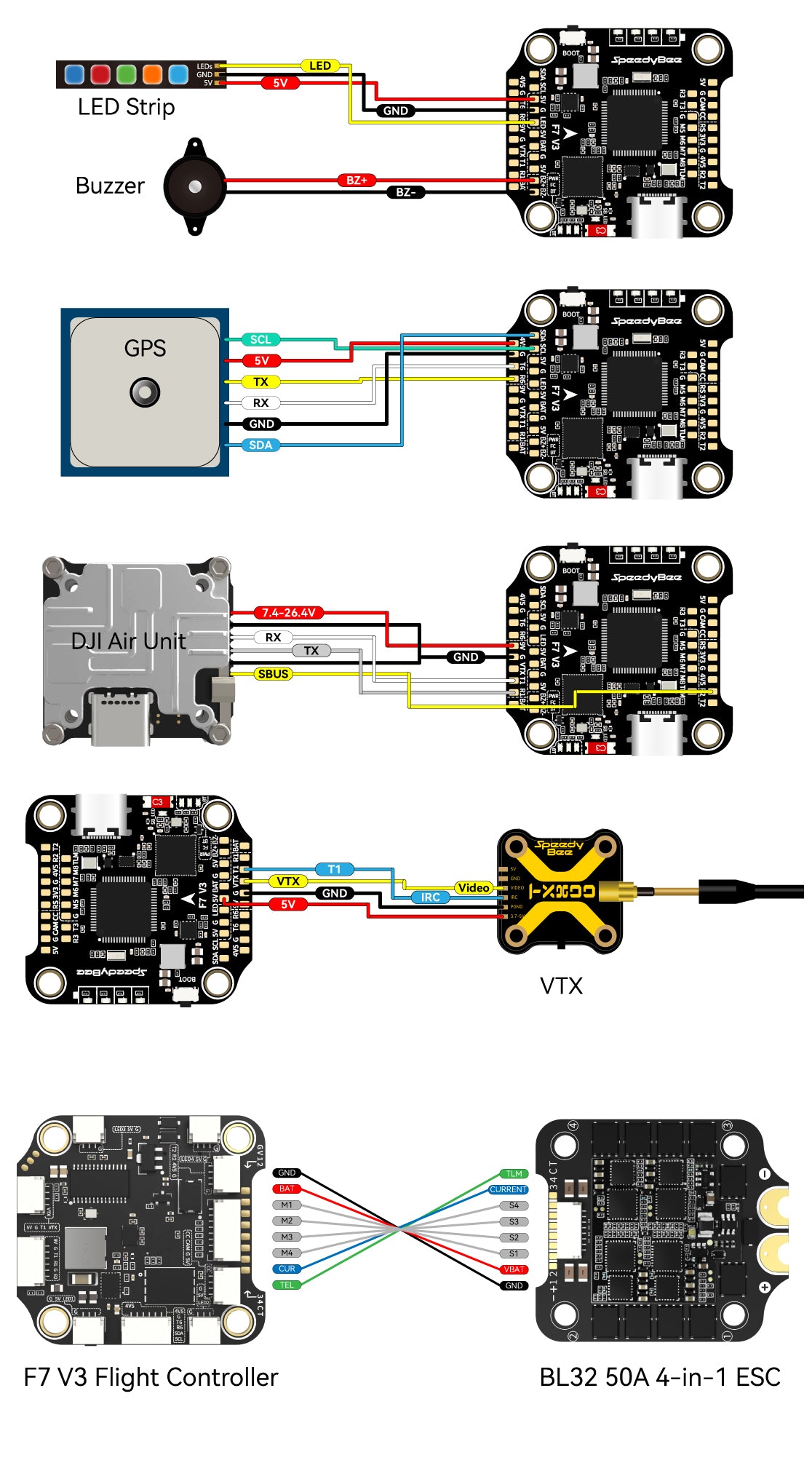

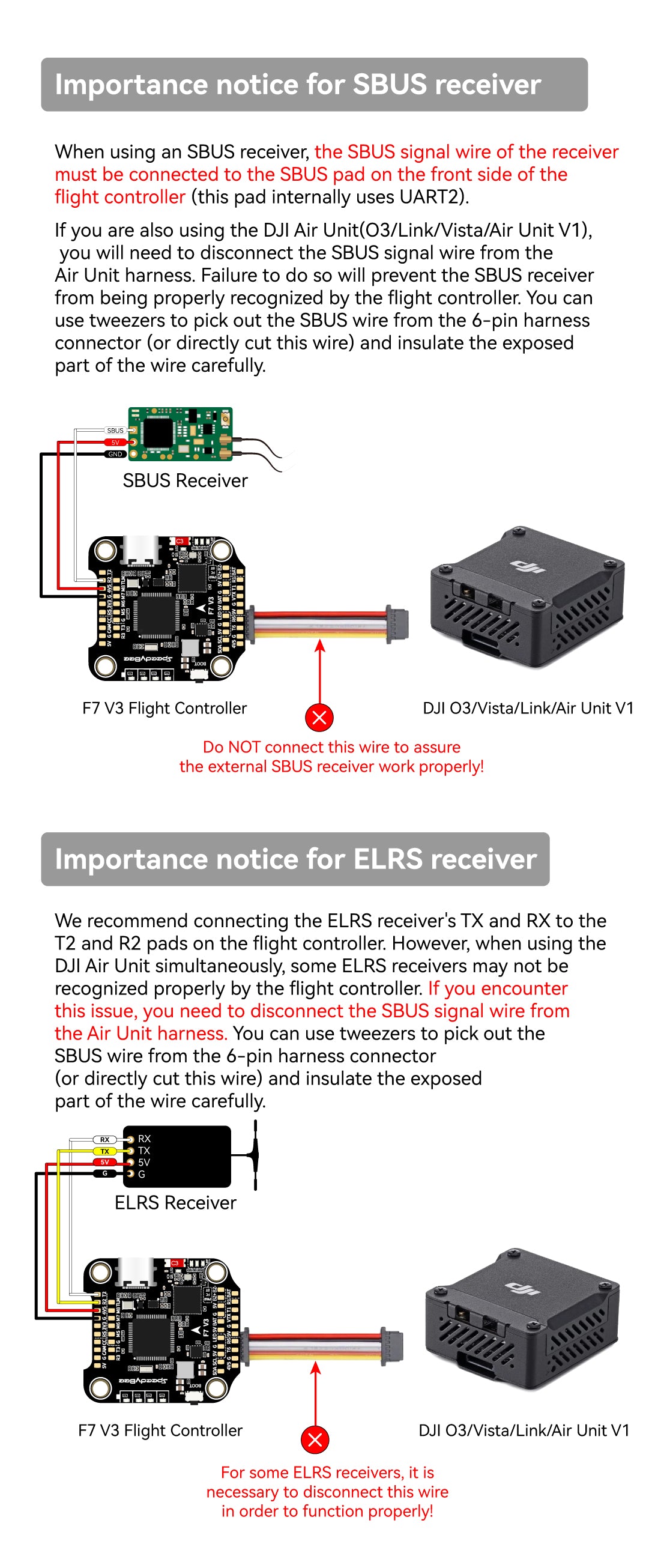

Avis important pour le récepteur SBUS : lorsque vous utilisez un récepteur SBUS, connectez le câble de signal SBUS du récepteur au port SBUS situé à l'avant du contrôleur de vol (qui utilise en interne UART2). Si vous utilisez également une unité aérienne DJI (V1), déconnectez le câble de signal SBUS du faisceau de câbles de l'unité aérienne. Le non-respect de cette consigne peut empêcher le récepteur SBUS d'être correctement reconnu par le contrôleur de vol. Avis important pour le récepteur ELRS : nous vous recommandons de connecter les câbles TX et RX du récepteur ELRS à T2 et R2 sur le contrôleur de vol.Cependant, lorsque vous utilisez simultanément une unité aérienne DJI, certains récepteurs ELRS peuvent ne pas être correctement reconnus par le contrôleur de vol. Si ce problème se produit, déconnectez le câble de signal SBUS du faisceau de câbles de l'unité aérienne.

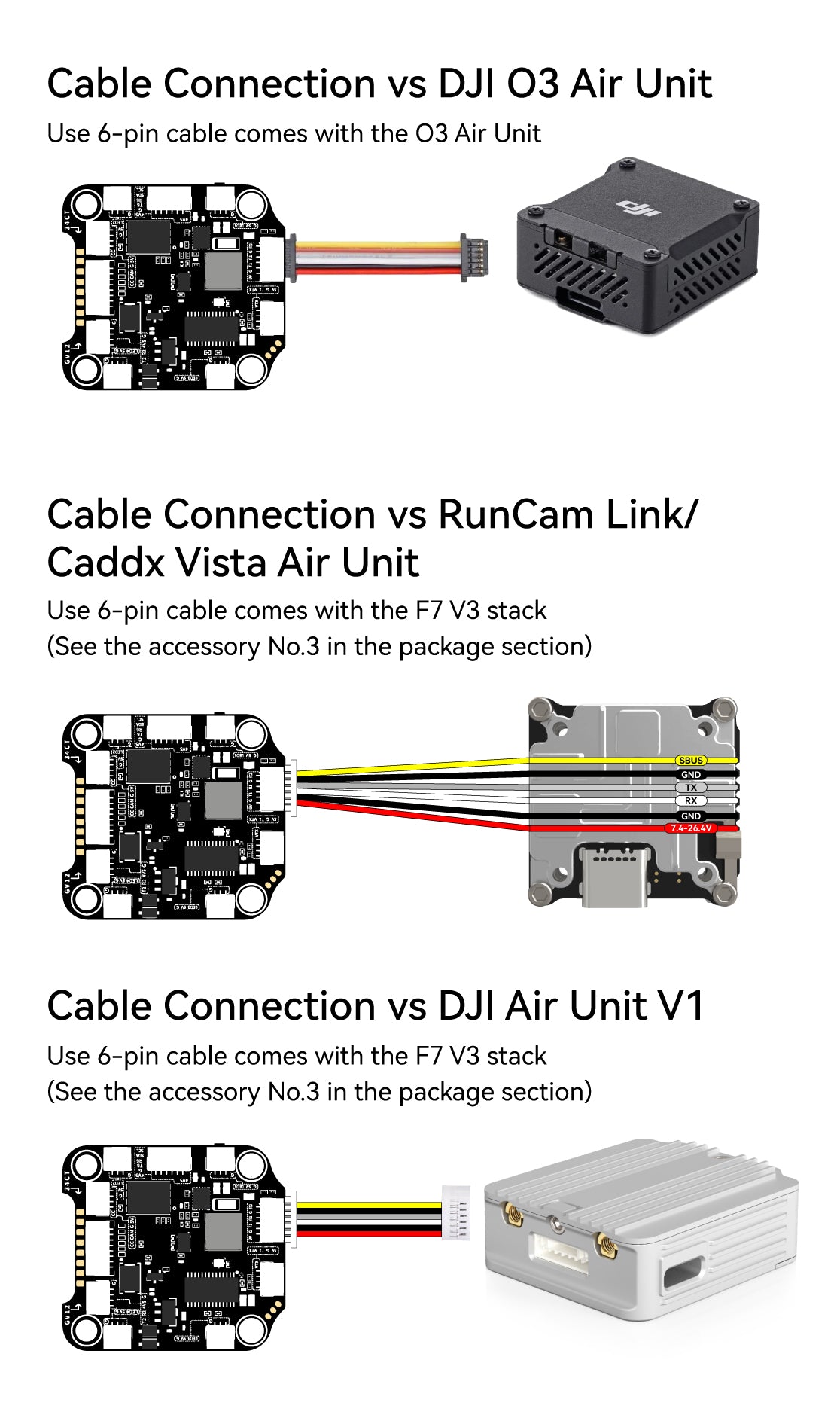

Contrôleur de vol SpeedyBee F7 V3 Image du produit : Connexion par câble par rapport à l'utilisation de l'unité aérienne DJI - Livré avec le câble à 6 broches et la pile F7 V3 (voir l'accessoire n° 3 dans la section package). Prend en charge les signaux SBUS, GND et L/R. Compatible avec l'unité aérienne DJI V1 et d'autres systèmes.

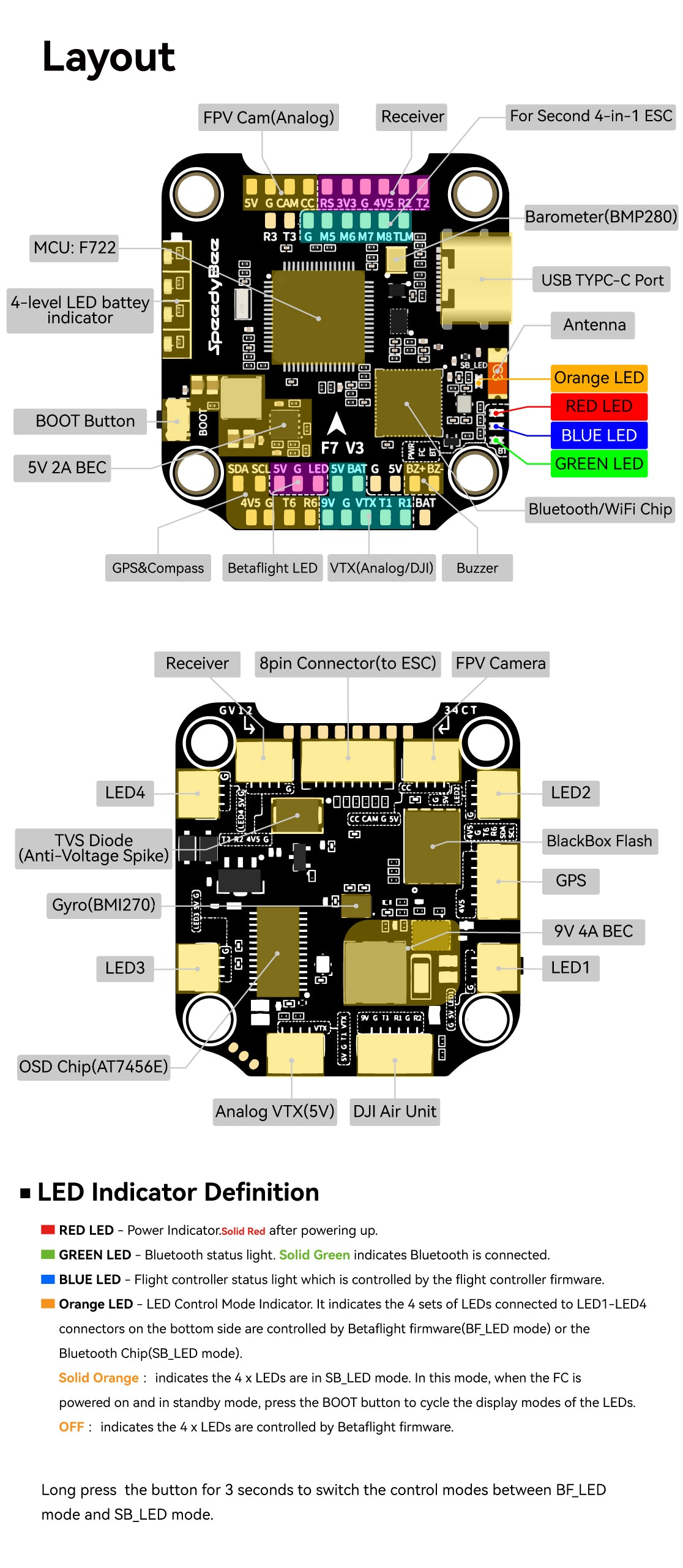

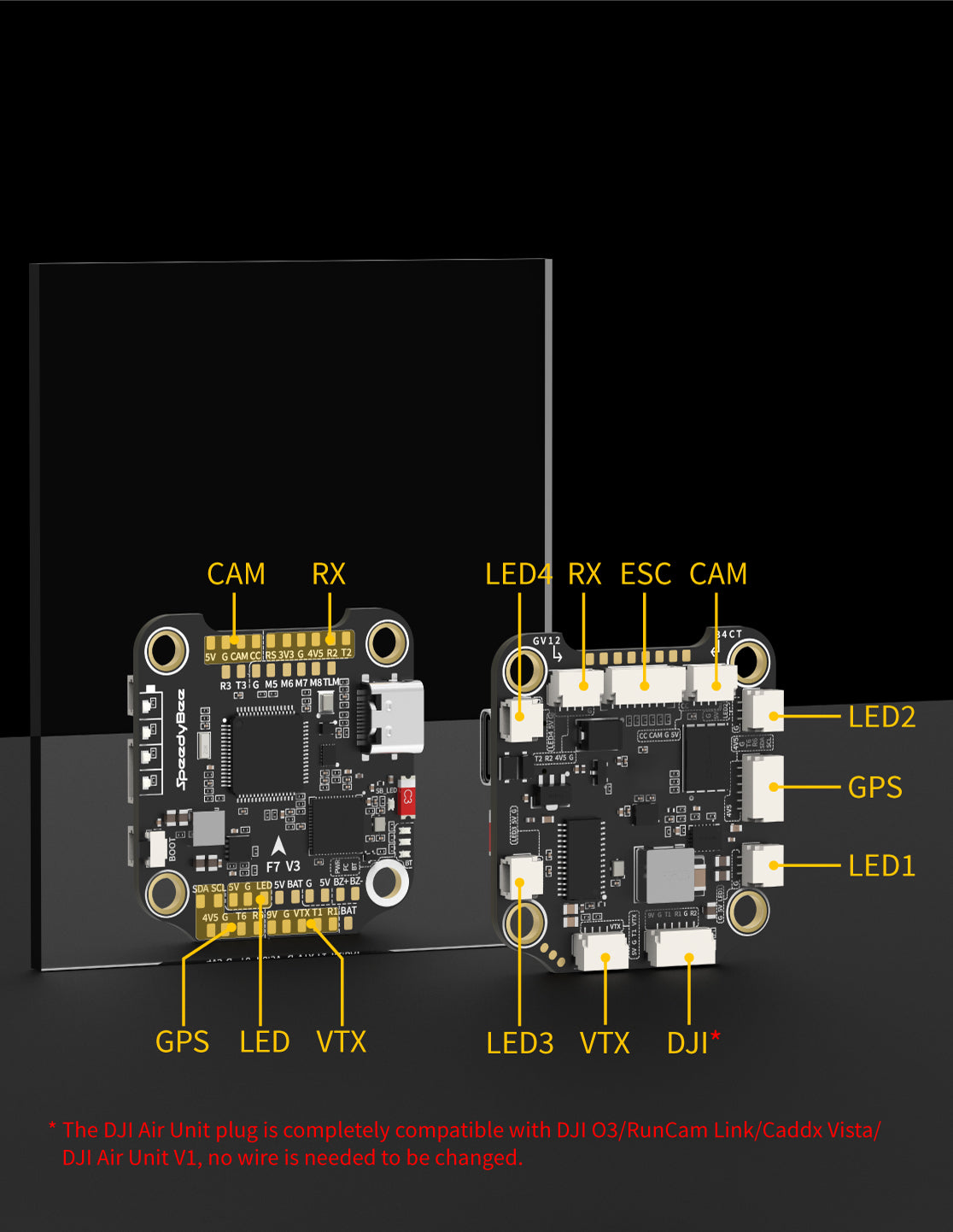

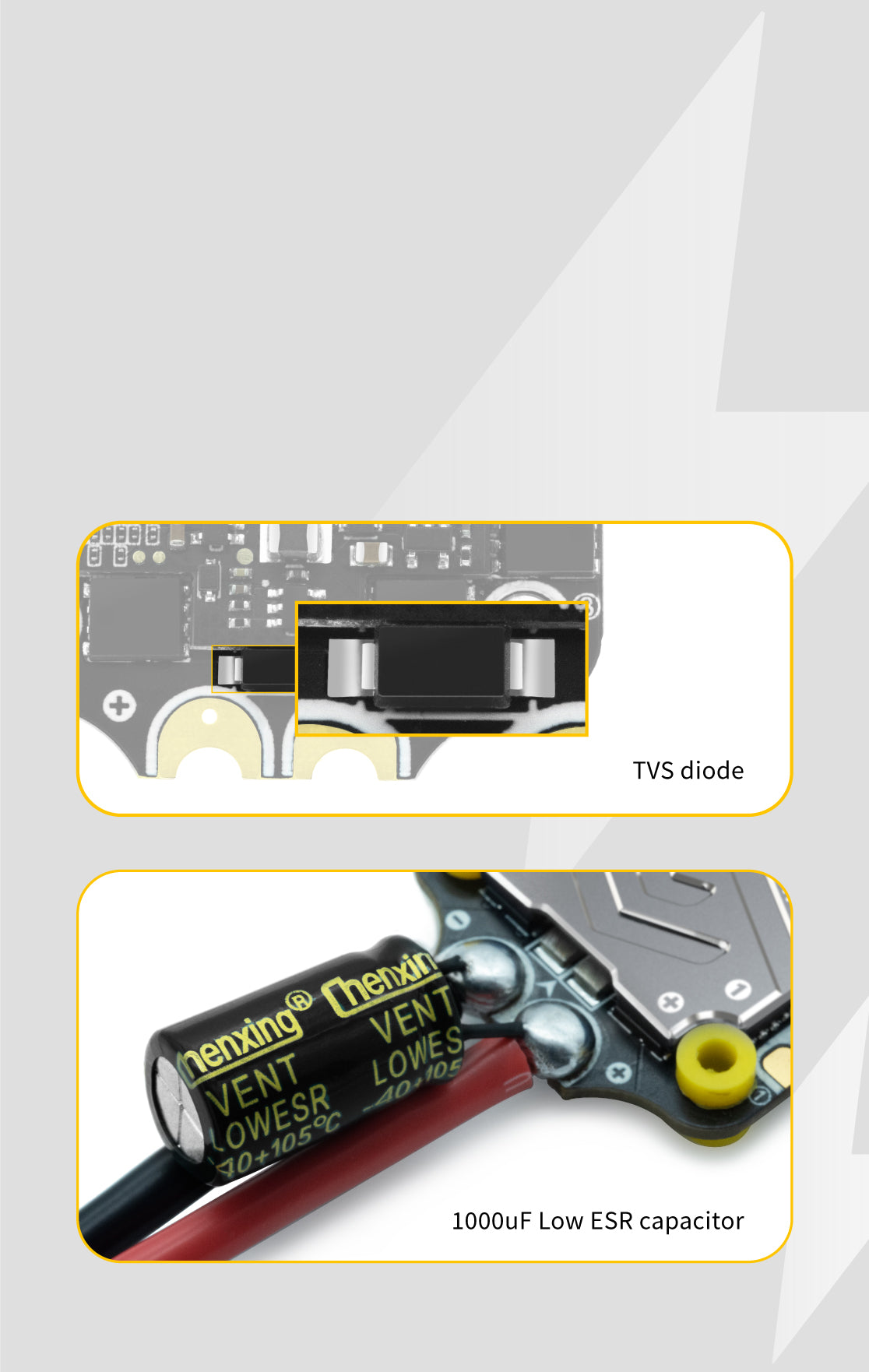

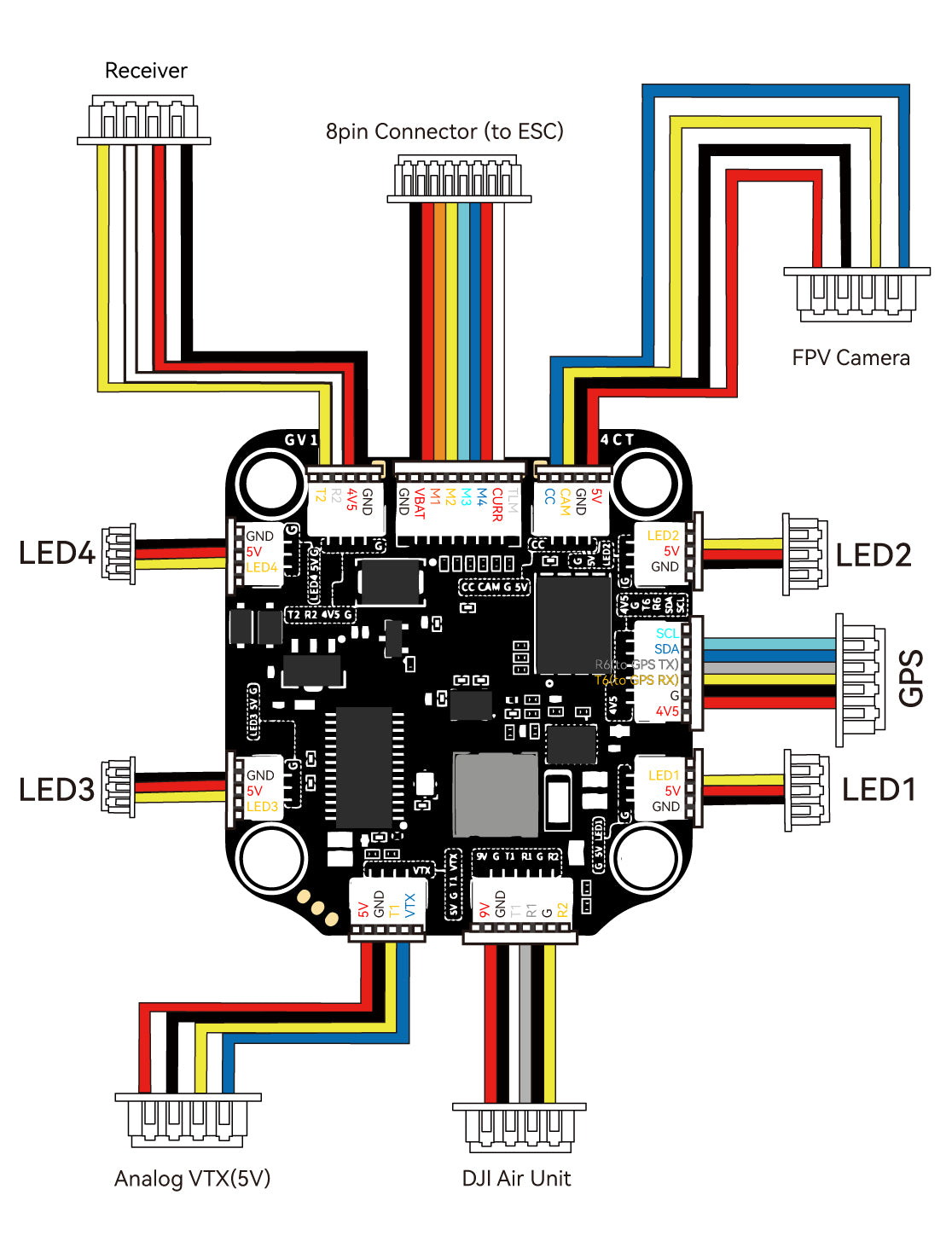

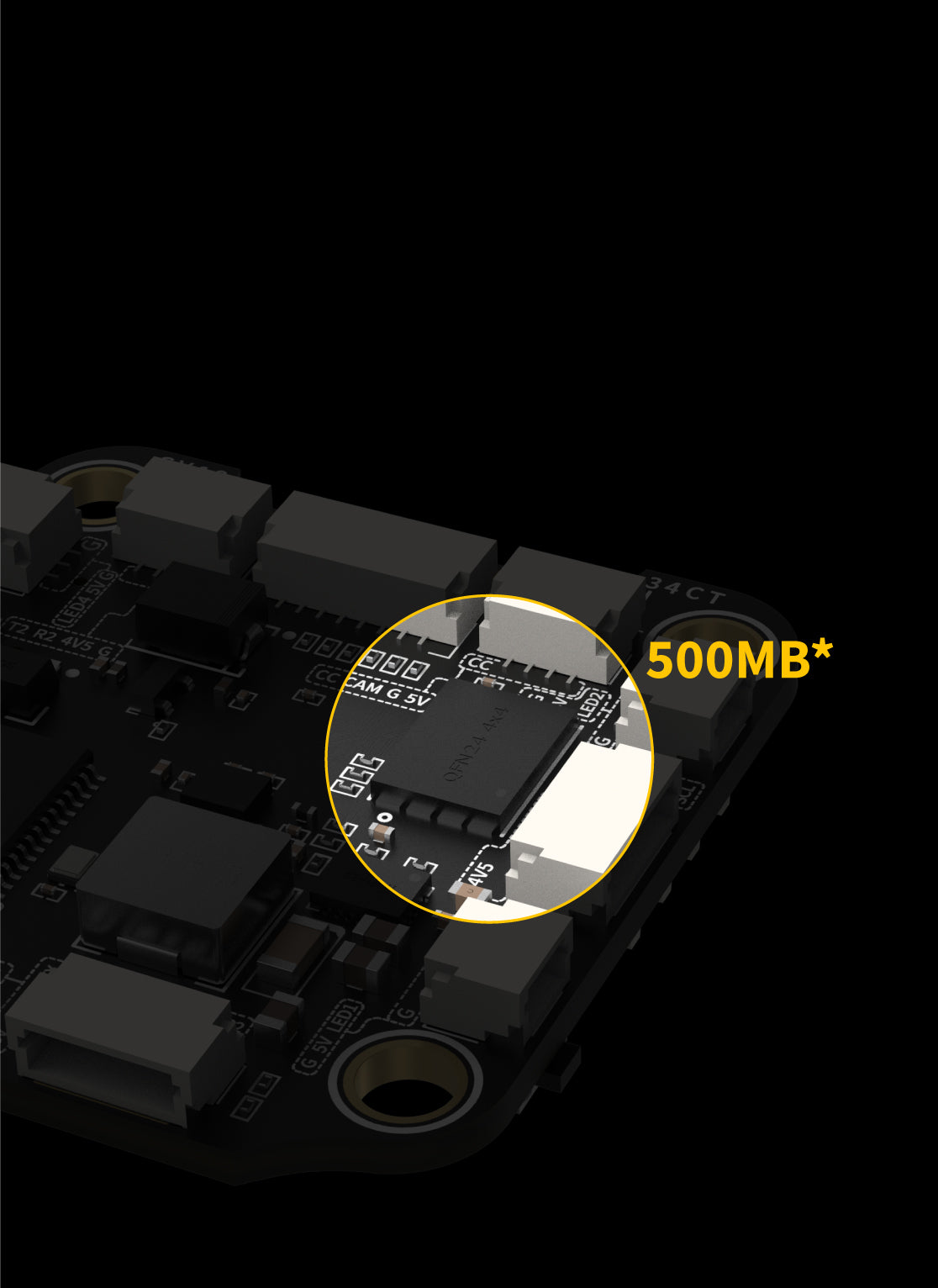

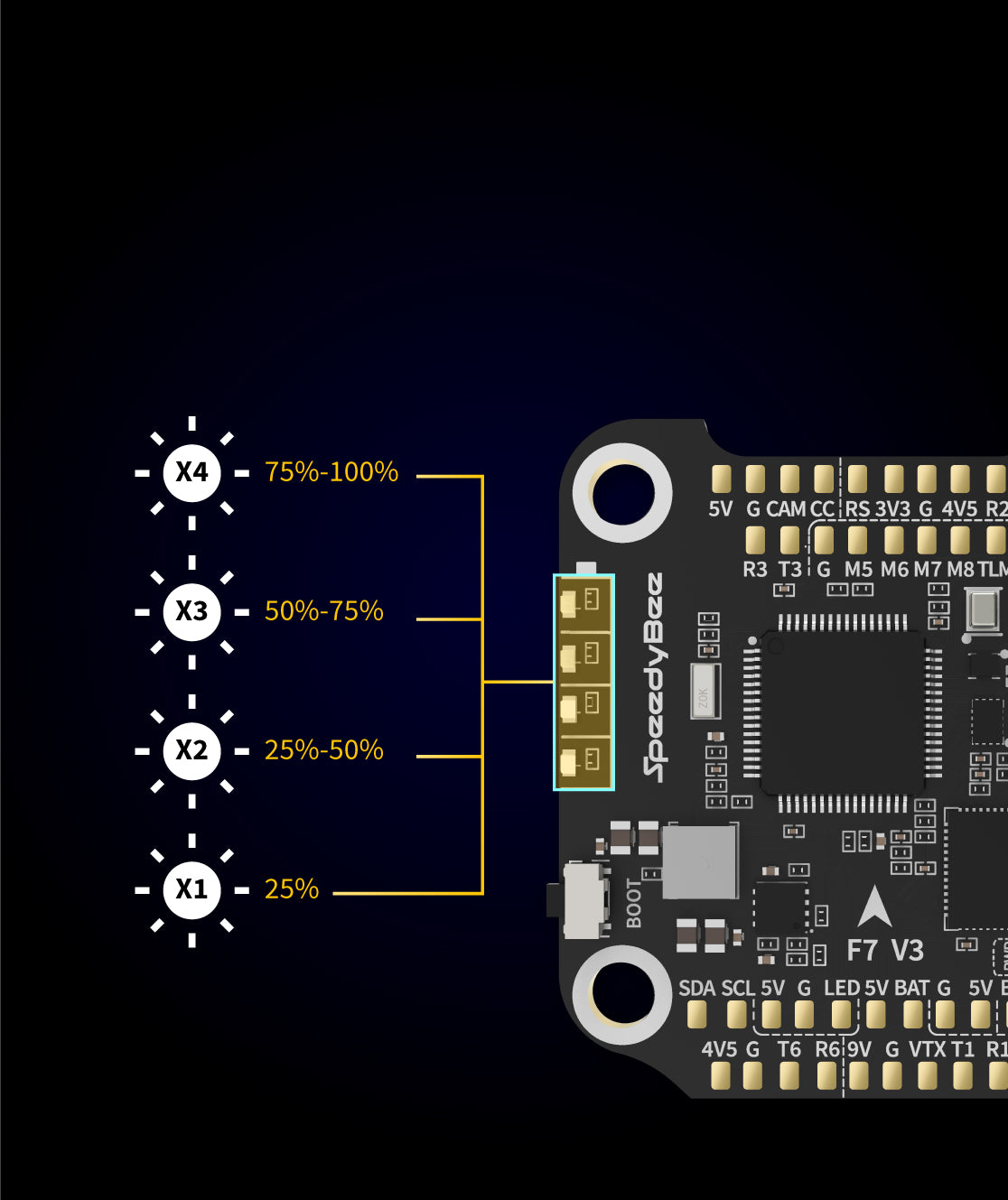

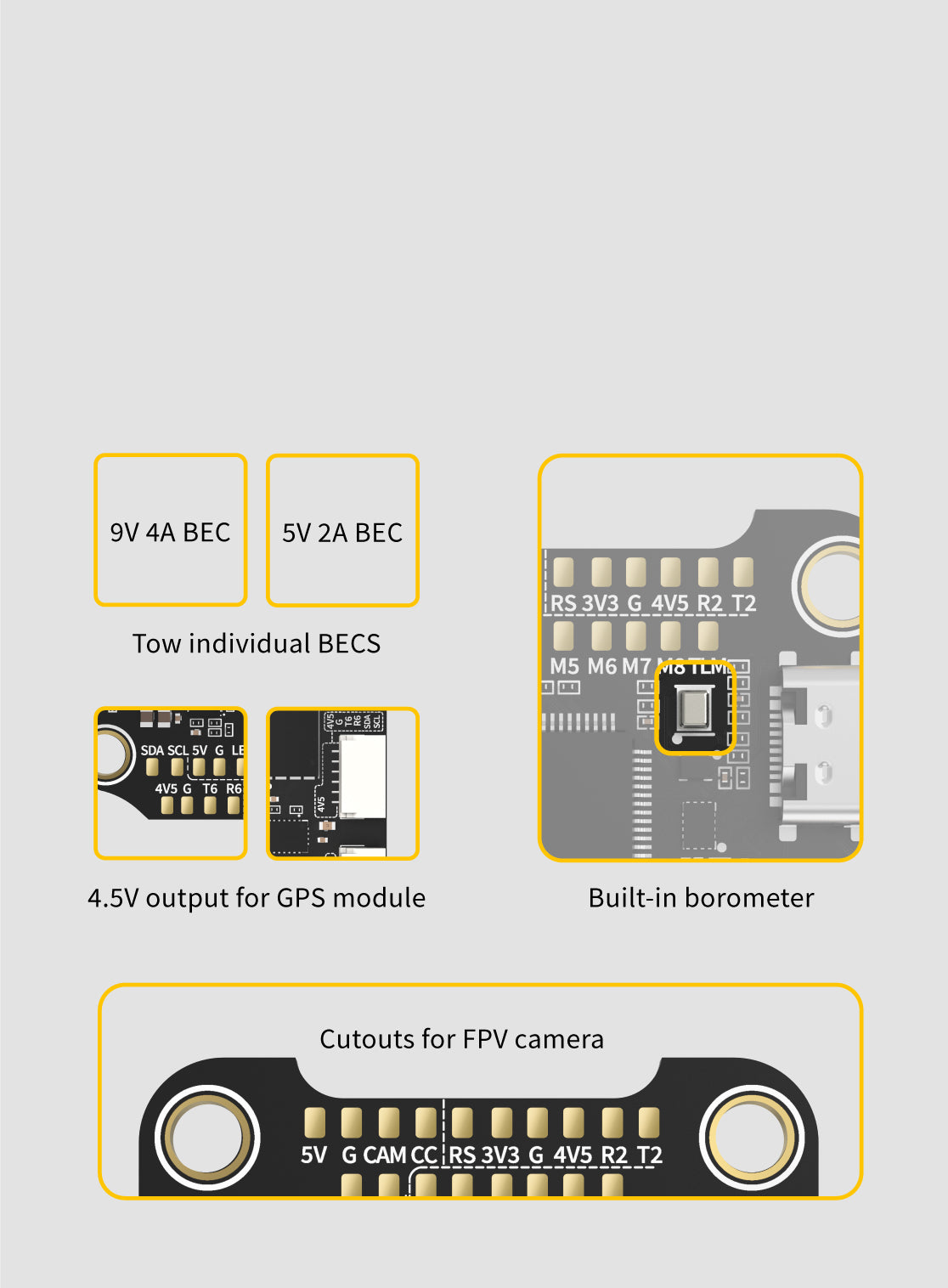

Contrôleur de vol SpeedyBee F7 V3. Disposition : récepteur de caméra FPV (analogique), ESC 4 en 1, baromètre Sv G CAMCCIRS3V3 G4V5_RZT2 (BMP280), R3 T3 G M5 M6 M7 M8 TLML MCU : F722 @ 8 8 Port USB Type-C. Les fonctionnalités incluent une batterie EDO à 4 niveaux, une antenne, une LED orange, une LED rouge, un bouton de démarrage, une LED bleue et un récepteur de buzzer Betaflight LED VTX (analogique/DJI). Sont également inclus une caméra FPV, GV1 et 34CT CC LEDG LED2 22{c @m G Sv} Diode TVS IV5 6 0 %oe#d BlackBox Flash (anti-pic de tension), gyroscope GPS GG (BMI270), BEC 9 V 4 A, puce OSD LED3 LEDI (AT7456E) VTX analogique (SV) Définition de l'indicateur LED de l'unité aérienne DJI : indicateur d'alimentation LED rouge, rouge fixe après la mise sous tension. Voyant d'état Bluetooth LED vert. Le vert fixe indique que le Bluetooth est connecté. Voyant d'état du contrôleur de vol LED bleu qui est contrôlé par le micrologiciel du contrôleur de vol. Voyant LED orange Indicateur de mode de contrôle LED.

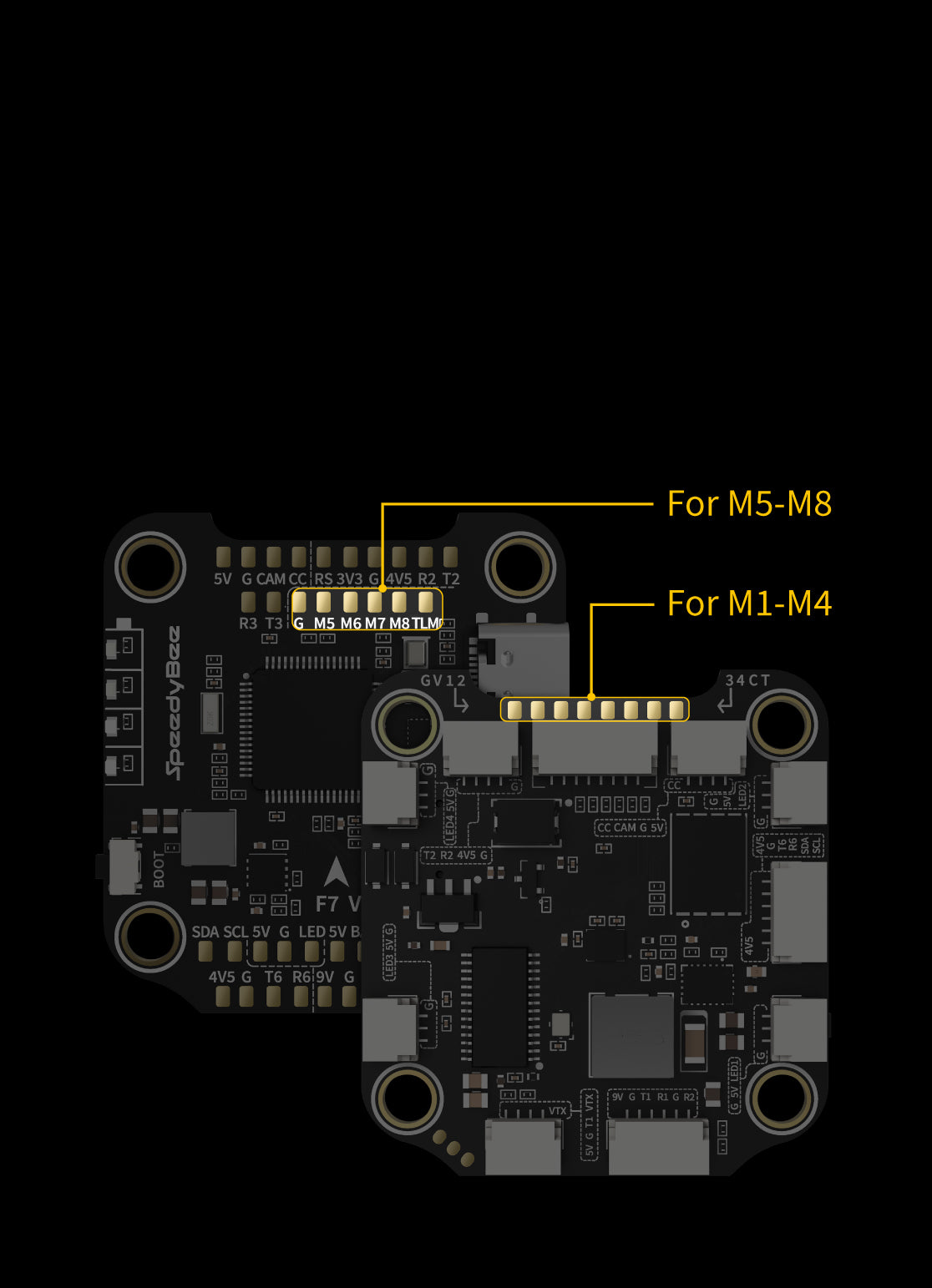

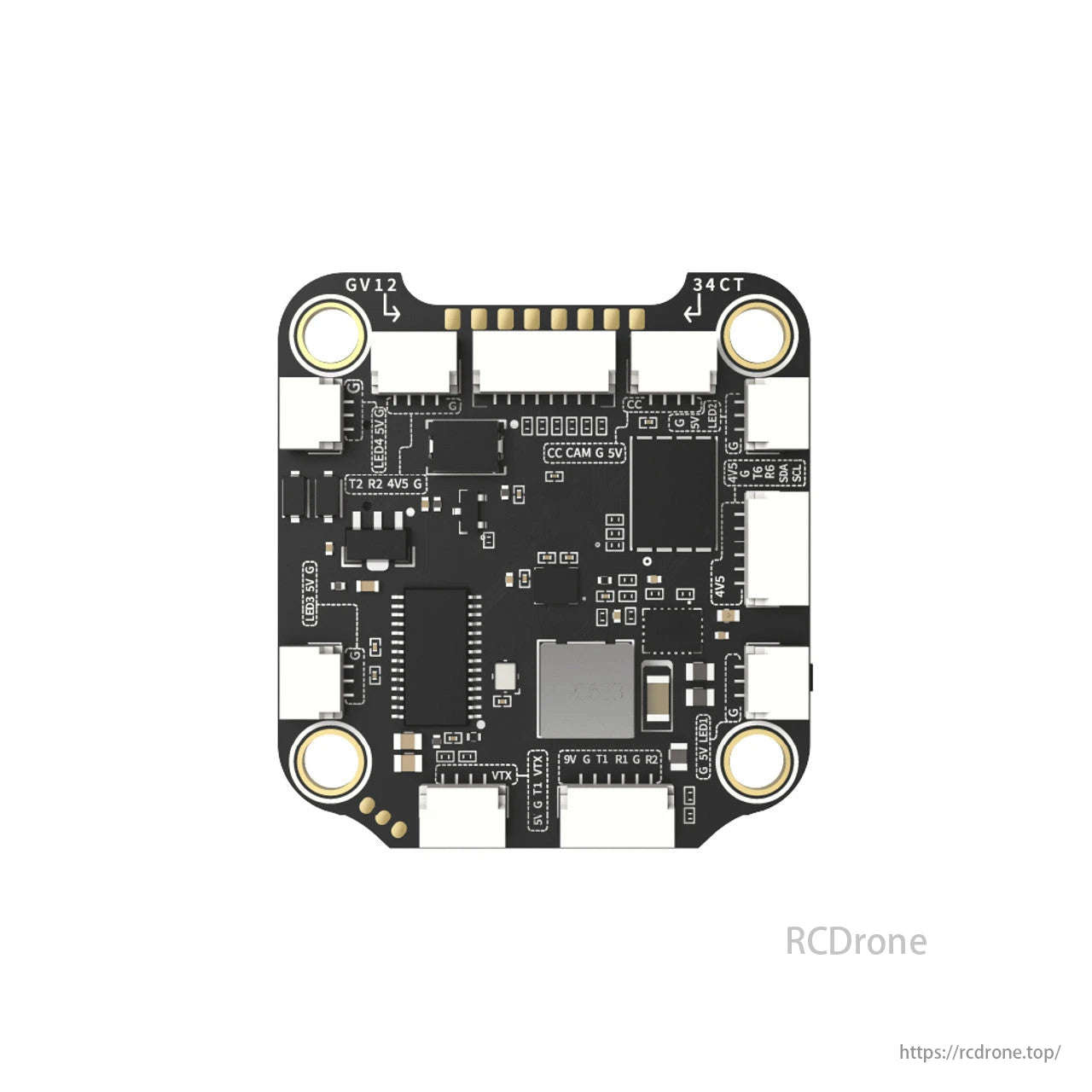

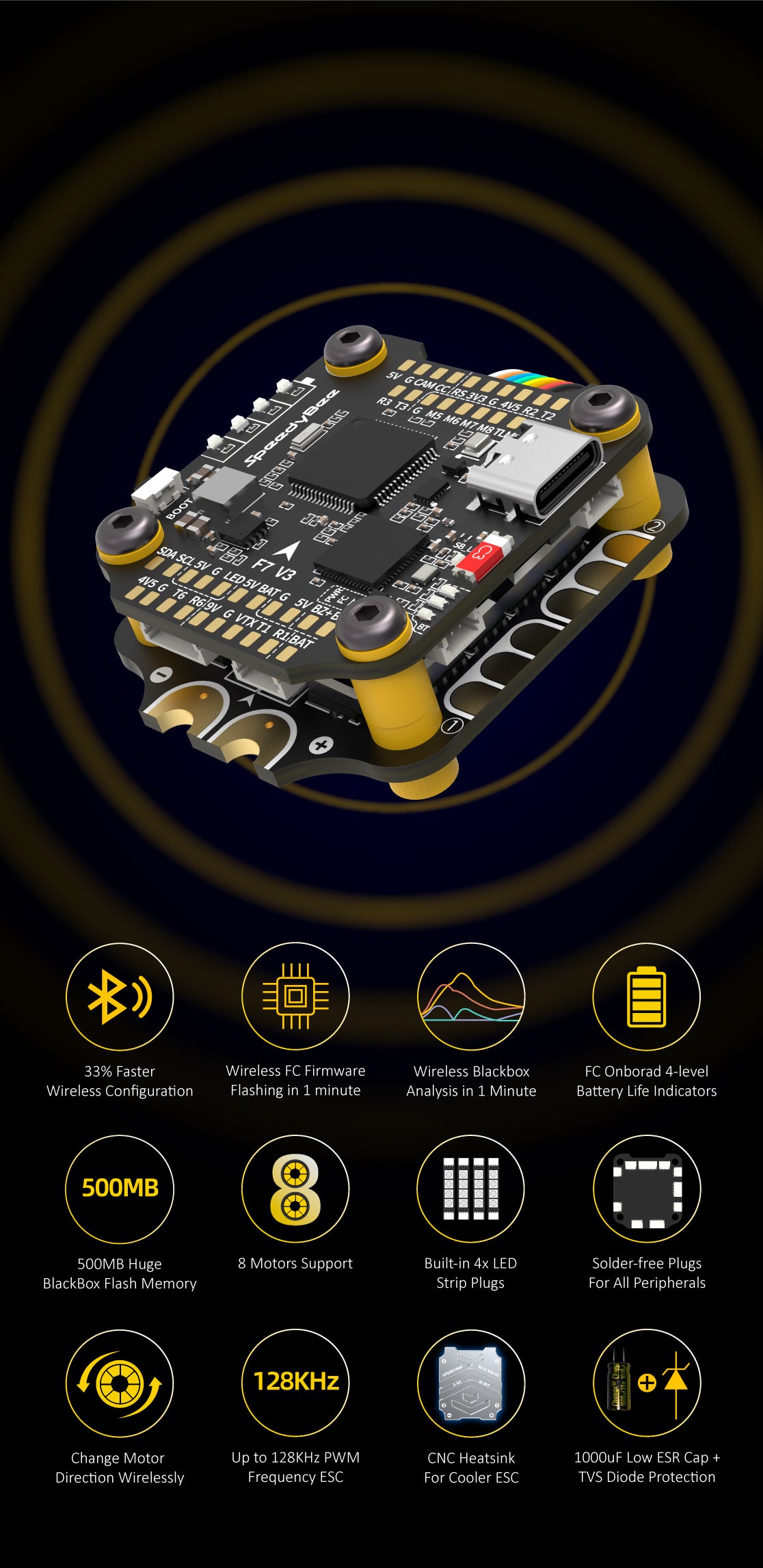

Contrôleur de vol SpeedyBee F7 V3, version 4 moteurs. Équipé d'un dissipateur thermique CNC et de condensateurs pour une meilleure stabilité. Les caractéristiques comprennent un connecteur à 8 broches vers FC, une entrée +12 V et une inductance de puissance. La carte utilise des puces de pilote EDB et EEEB et des MCU.
