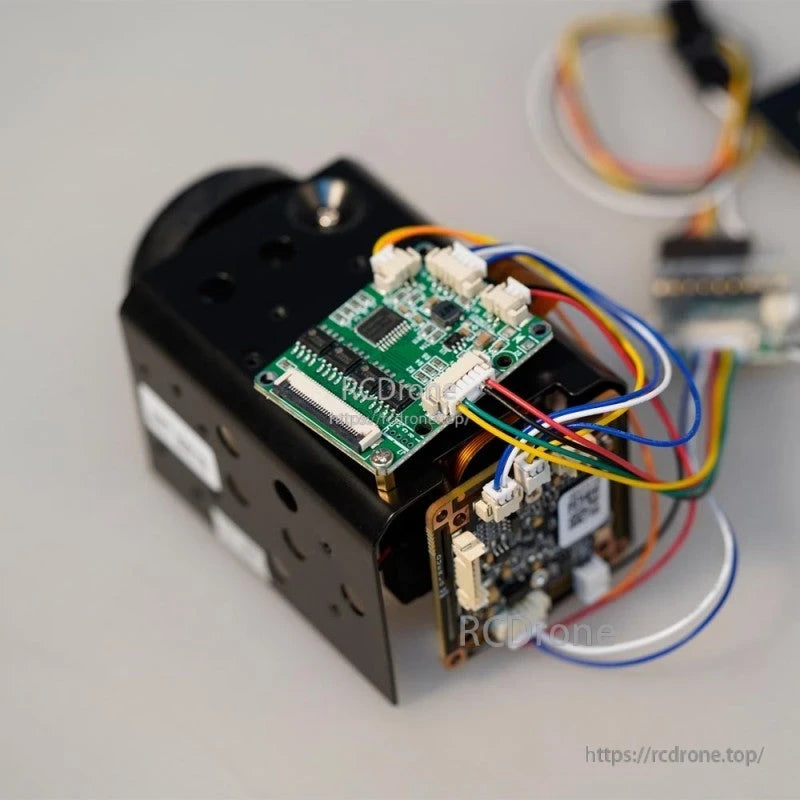

Caméra FPV Foxeer 30X Zoom 700TVL CMOS avec contrôle PWM, zoom optique 30X, sortie CVBS pour drones et surveillance

Aperçu

La caméra CMOS Foxeer 30X Zoom 700TVL est une caméra FPV professionnelle conçue pour des applications aériennes nécessitant une imagerie précise et un contrôle à distance de l'objectif. Équipée d'un capteur CCD Sony 1/3” et d'un DSP Effio, elle délivre une vidéo haute résolution de 700TVL avec un format de signal CVBS. La caméra prend en charge le contrôle de zoom par signal PWM, un menu OSD à l'écran, et un fonctionnement par contrôle de ligne, la rendant compatible avec les émetteurs FPV et les récepteurs RC. Avec un zoom optique 30X (longueur focale de 3.9 à 85.8mm), un WDR avancé, une réduction numérique du bruit, et un autofocus, elle garantit des performances stables dans des conditions d'éclairage variées. Avec une illumination minimale de 0.001 Lux en mode B/N, elle offre une visibilité exceptionnelle en faible luminosité pour la surveillance, l'inspection de drones et les opérations nocturnes.

Caractéristiques clés

• Haute résolution 700TVL – Images claires et stables avec un rapport S/N amélioré >60dB.

• Zoom optique 30X – Longueur focale ajustable de 3,9 mm à 85,8 mm avec contrôle PWM à distance.

• Effio DSP + Capteur CMOS – Large plage dynamique (WDR) et réduction du bruit pour une clarté améliorée.

• Performance en faible luminosité – Illumination minimale de 0,01 Lux (Couleur), 0,001 Lux (N/B).

• Options de contrôle à distance – PWM, menu OSD et contrôle de ligne pris en charge.

• Fonctions automatiques – Mise au point automatique, balance des blancs automatique et iris automatique pour des conditions polyvalentes.

• Construction durable – Design compact de 65 × 35 × 43 mm, température de fonctionnement de 0 à 70 °C.

  html

Spécifications

Applications

• Drones FPV pour la surveillance et l'inspection à longue portée

• Opérations de recherche &et de sauvetage basées sur UAV

• Inspection industrielle (lignes électriques, pipelines, panneaux solaires)

• Surveillance nocturne et sécurité

Détails

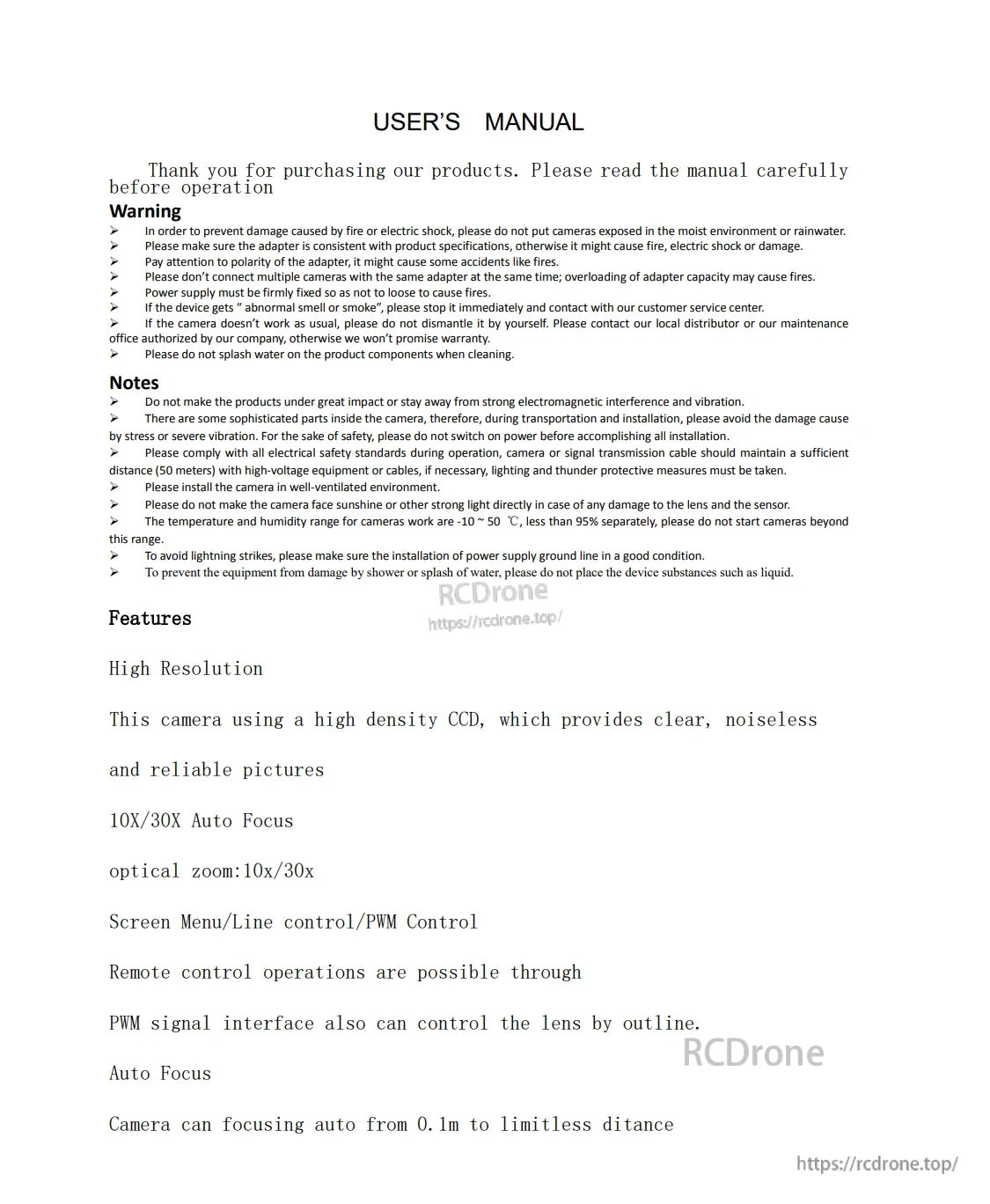

Manuel d'utilisation pour une caméra FPV haute résolution avec zoom optique 30X, mise au point automatique et contrôle PWM.Les caractéristiques incluent une imagerie claire, une large plage de température et des avertissements de sécurité pour l'installation et l'utilisation.

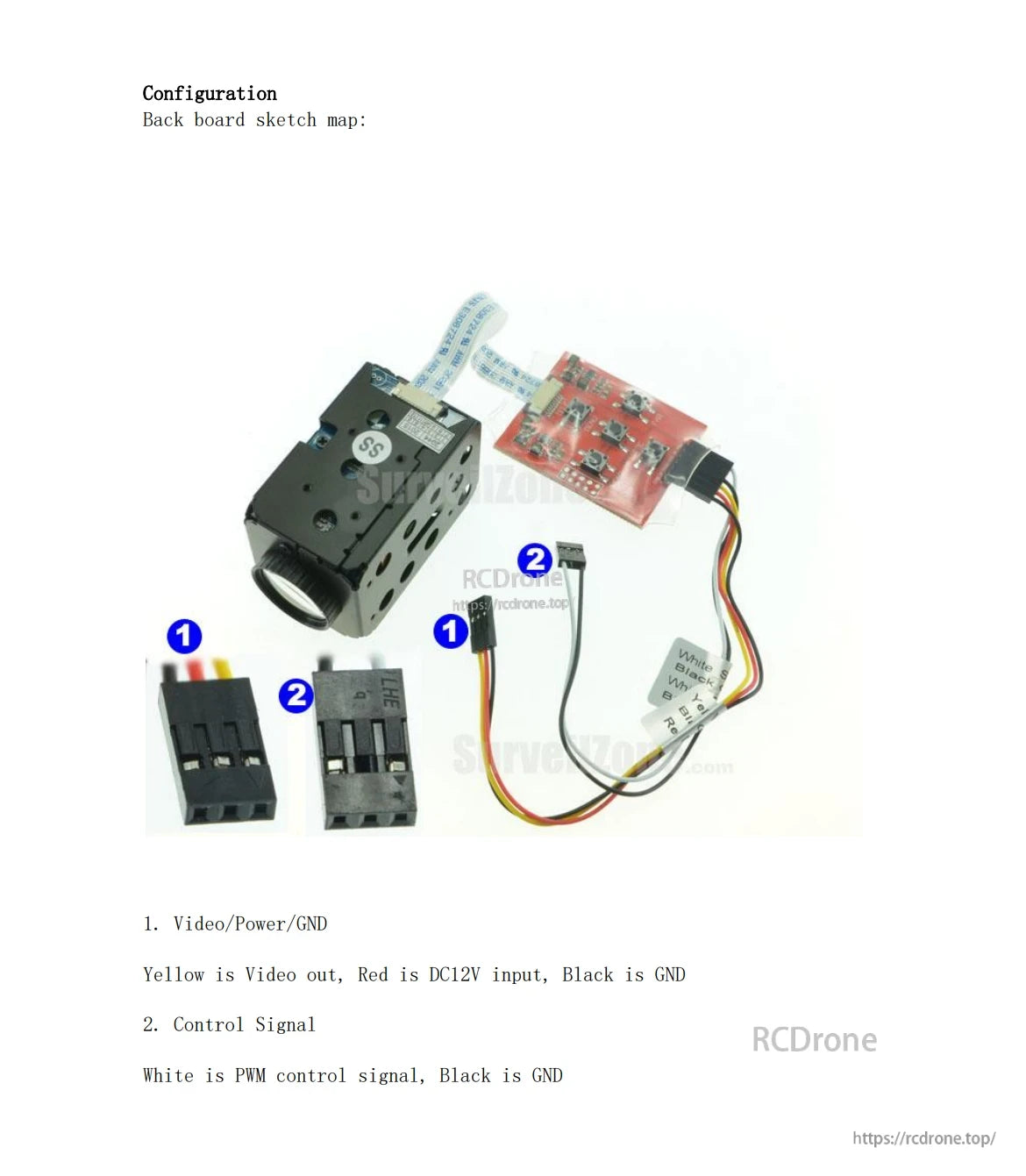

Caméra FPV Foxeer 30X Zoom 700TVL CMOS avec configuration de câblage vidéo/alimentation et signal de contrôle.

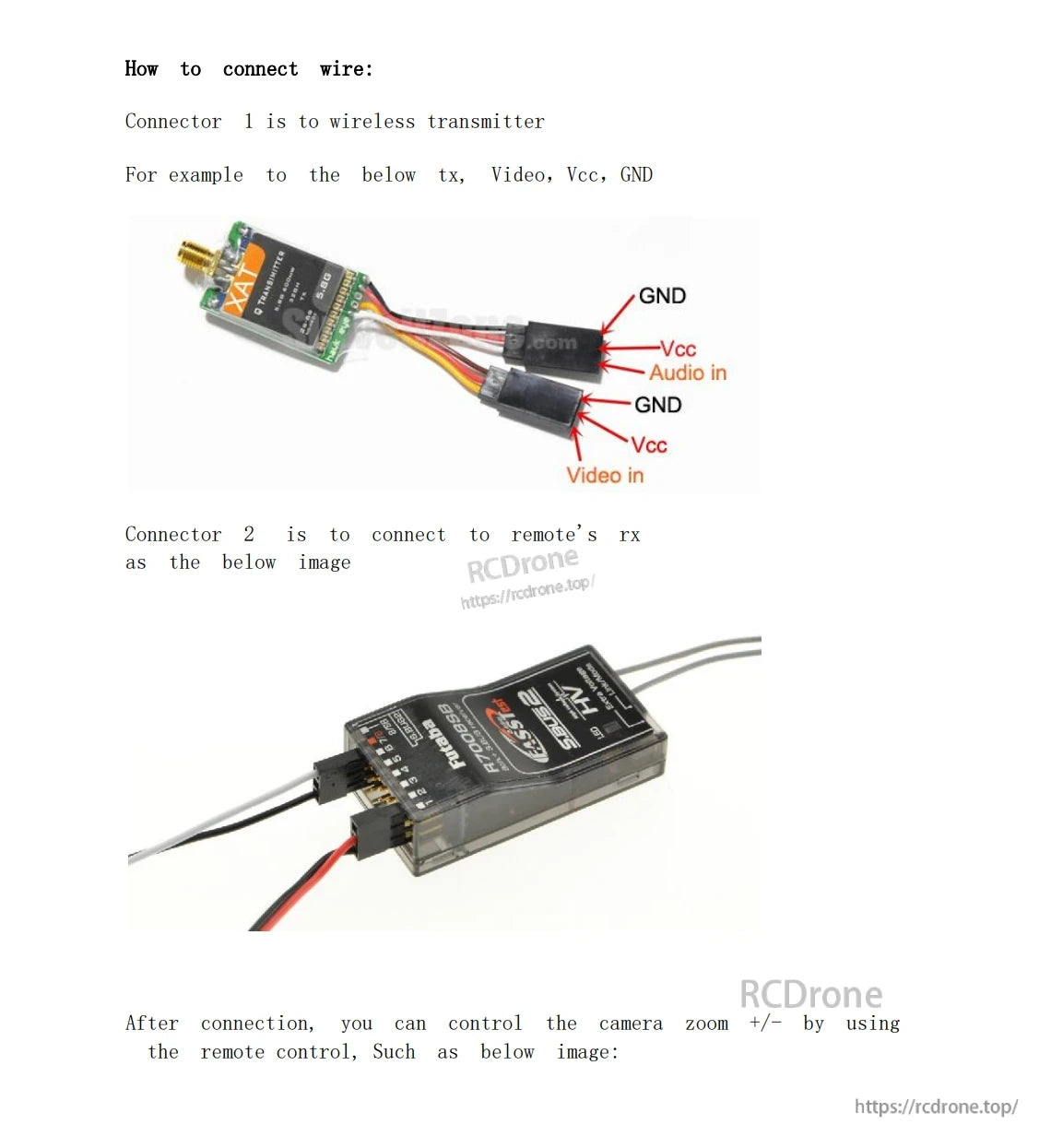

Instructions pour le câblage de la caméra FPV Foxeer 30X Zoom 700TVL CMOS : Le connecteur 1 se relie au transmetteur sans fil, connectant Vidéo, Vcc et GND. Le connecteur 2 se connecte au récepteur de la télécommande. Après la configuration, utilisez la télécommande pour ajuster le zoom de la caméra. Le diagramme illustre les connexions pour les entrées audio et vidéo, l'alimentation et la mise à la terre. Un câblage approprié permet la fonctionnalité de contrôle de zoom à distance.

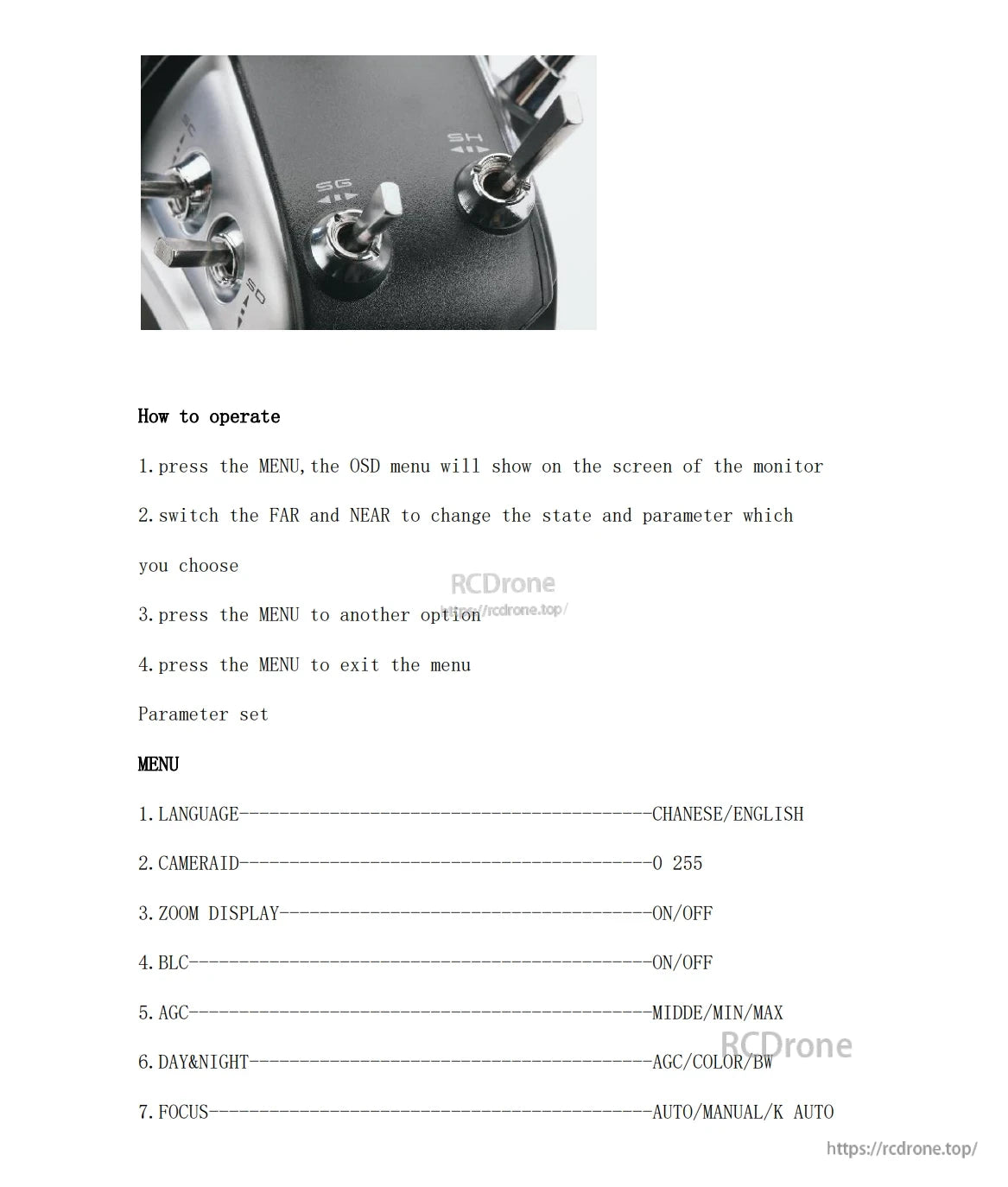

Guide d'utilisation de la caméra FPV Foxeer 30X Zoom 700TVL CMOS : Les contrôles du menu incluent la langue, l'ID de la caméra, l'affichage du zoom, BLC, AGC, le mode jour/nuit et les paramètres de mise au point. Utilisez les boutons MENU et FAR/NEAR pour naviguer et ajuster les paramètres.

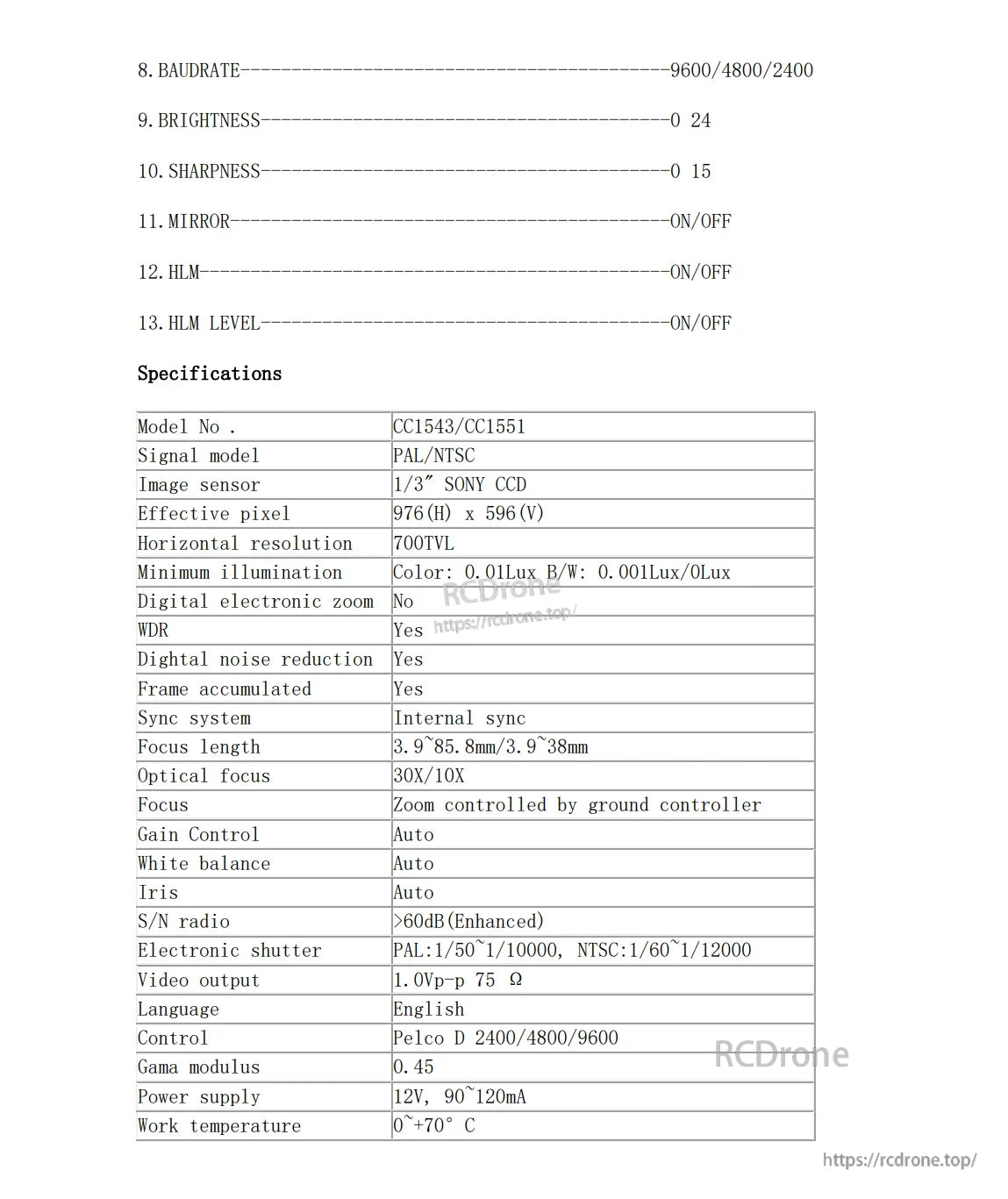

La caméra FPV Foxeer 30X Zoom offre une résolution de 700TVL, un capteur 1/3" Sony CCD, 976x596 pixels, un objectif de 3.9-85.8mm, mise au point automatique, WDR, réduction du bruit, prise en charge PAL/NTSC, et fonctionne à 12V dans des températures allant de -0°C à +70°C.
