GEPRC RAD Tiny 5,8G 400mW VTX SPÉCIFICATIONS de l'émetteur
Nom de la marque : GEPRC
Origine : Chine continentale
Matériau : Matériau composite
Âge recommandé : 14+ans
Pièces et accessoires RC : AXE
Pour le type de véhicule : Hélicoptères
Utilisation : Véhicules et jouets télécommandés
Pièces/accessoires de mise à niveau : Adaptateur
Périphériques/dispositifs de télécommande : ESC
Fournitures d'outils : Catégorie d'assemblage
Quantité : 1 pièce
Numéro de modèle : GEPRC RAD Tiny 5,8G 400 mW VTX
Attributs des quatre roues motrices : Assemblage
Empattement : Vis
Résumé

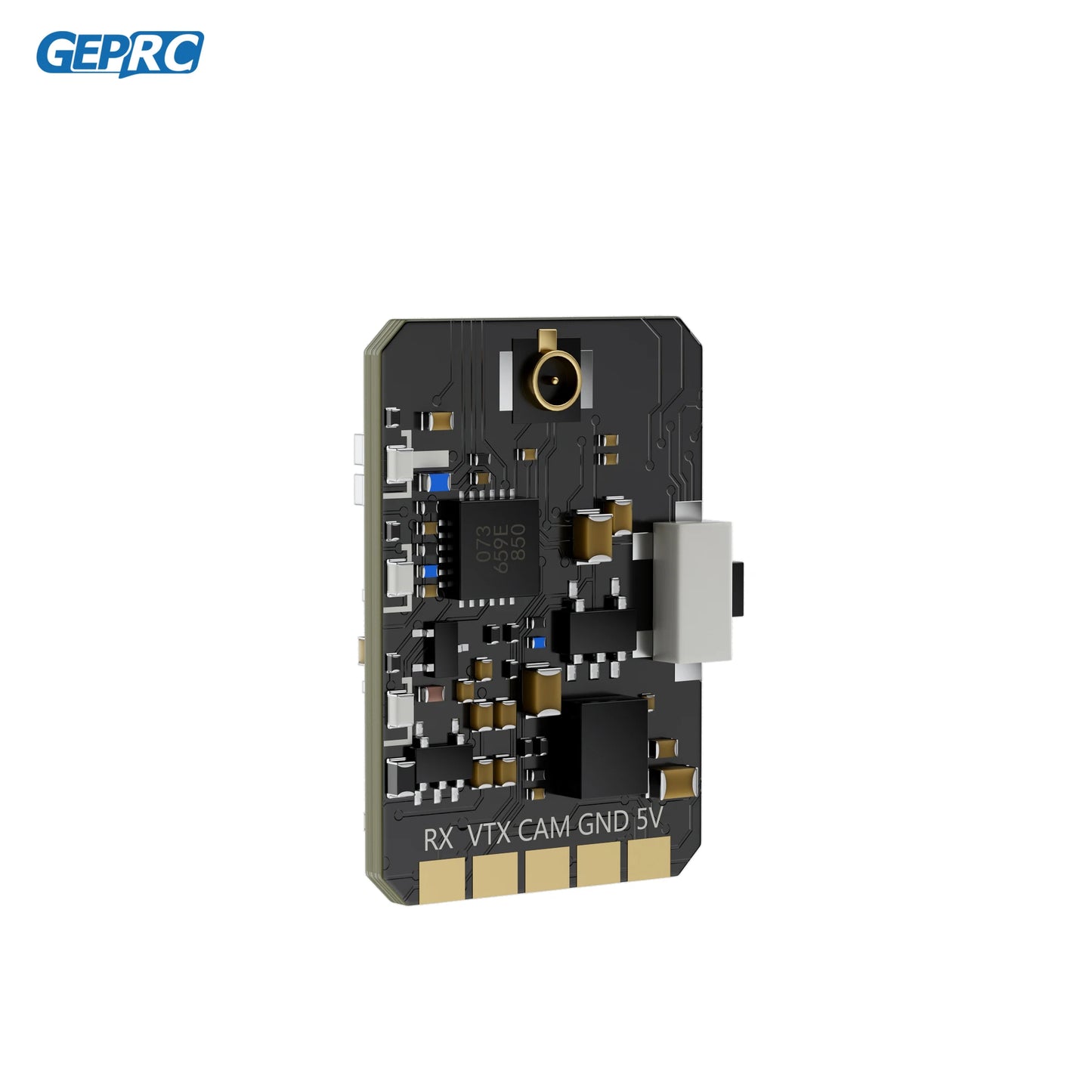

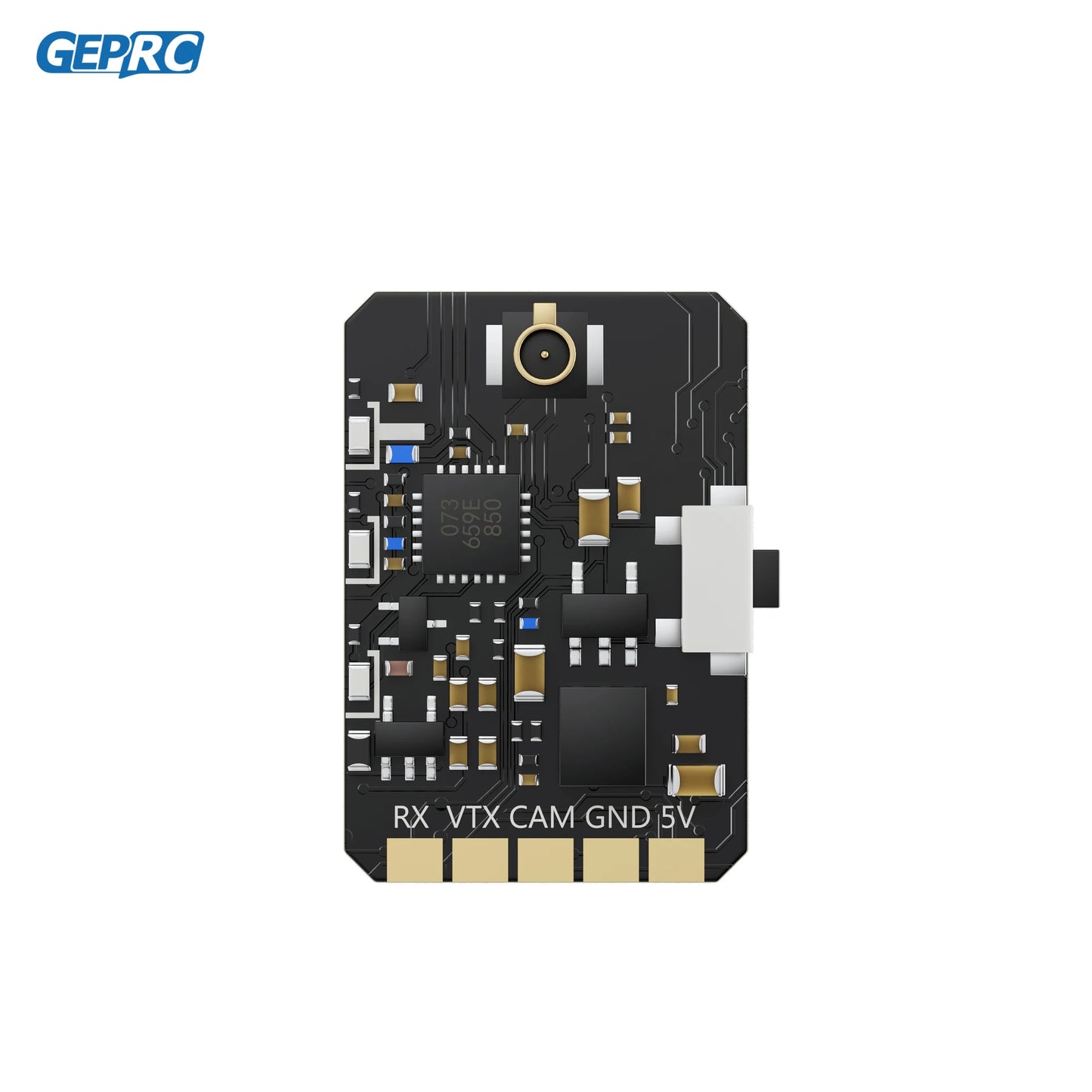

GEPRC RAD Tiny 5,8G 400 mW VTX est compact et léger et peut s'adapter aux espaces restreints. Il ne pèse que 1,1 g (hors antenne). Il dispose de 3 niveaux de puissance réglables, la puissance maximale est de 400 mW et le signal est stable. Avec protection de contrôle de la température pour éviter la surchauffe et les brûlures. Protocole IRC Tramp, réglage rapide des paramètres OSD, un bouton de réglage des paramètres, trois voyants lumineux, opération facile et rapide.
Spécifications
-
Modèle : GEPRC RAD Tiny 5,8 G 400 mW VTX
-
Tension d'entrée : CC 5 V
-
Tension de sortie : 5 V (alimentation 5 V de la caméra)
-
Impédance d'entrée : 75Ω
-
Protocole de contrôle : IRC Tramp
-
Antenne : UFL
-
Puissance de sortie : 25 mW/200 mW/400 mW/MODE PIT
-
Canaux : 48CH
-
Format vidéo : PAL/NTSC
-

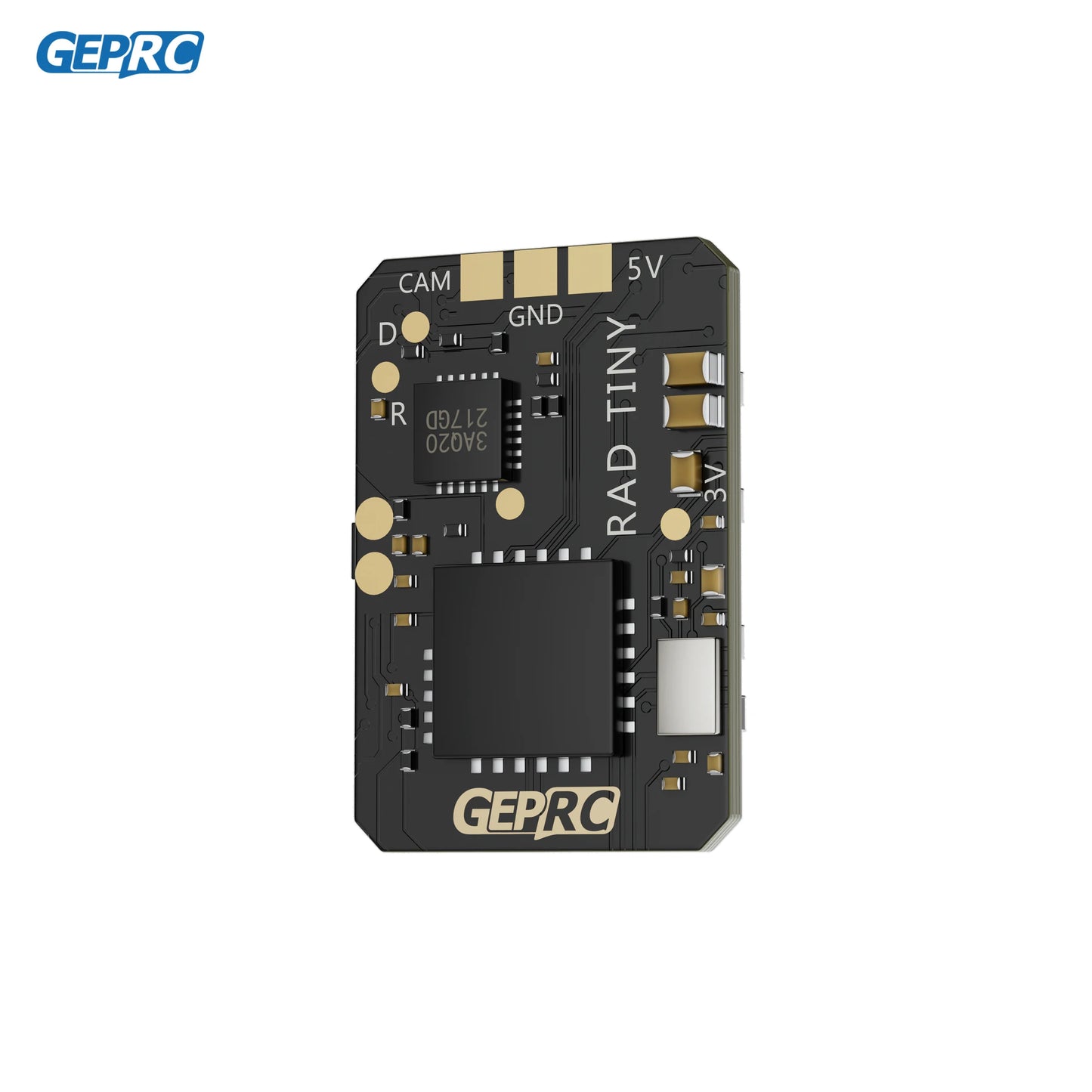

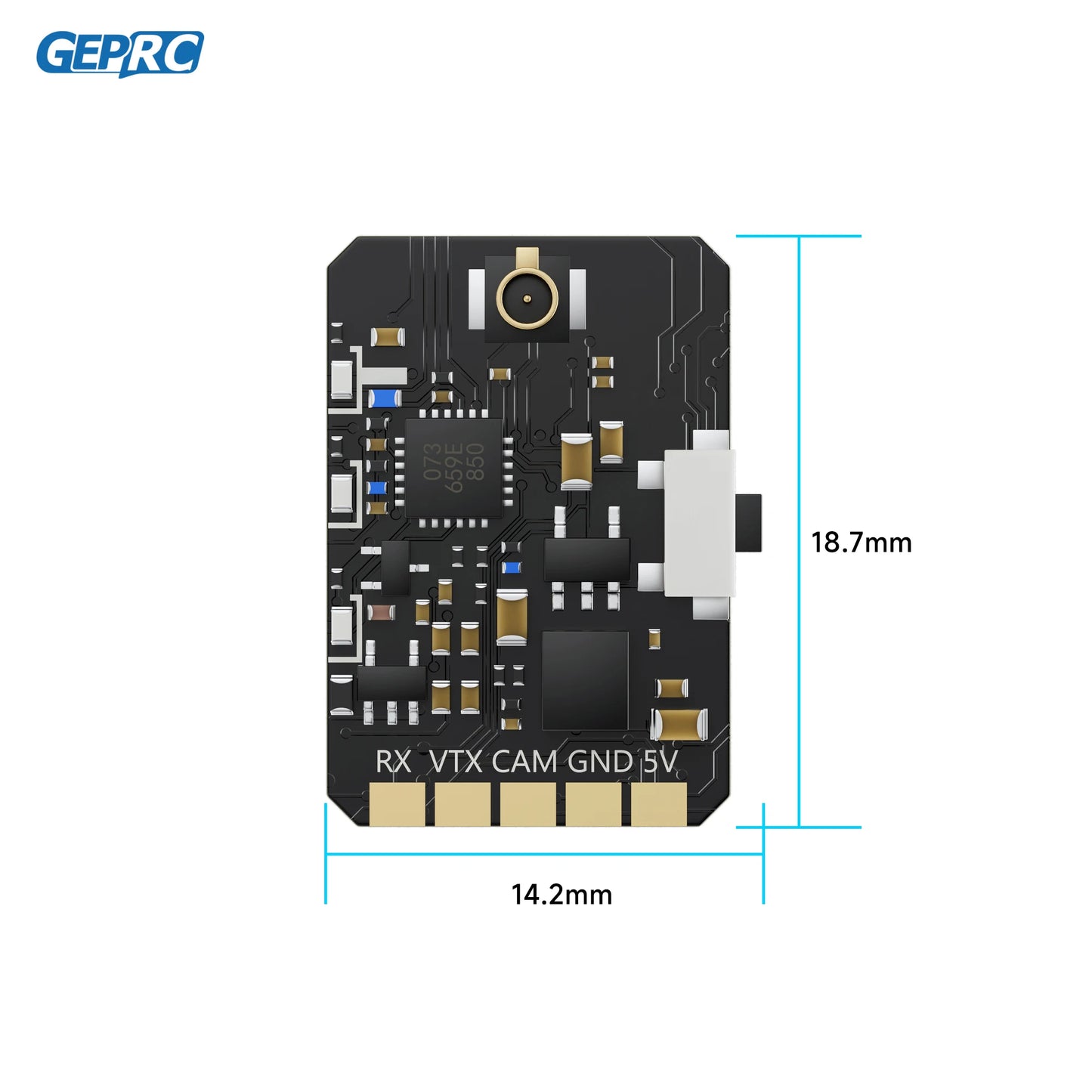

Dimensions : 14mmx18,5mm
-

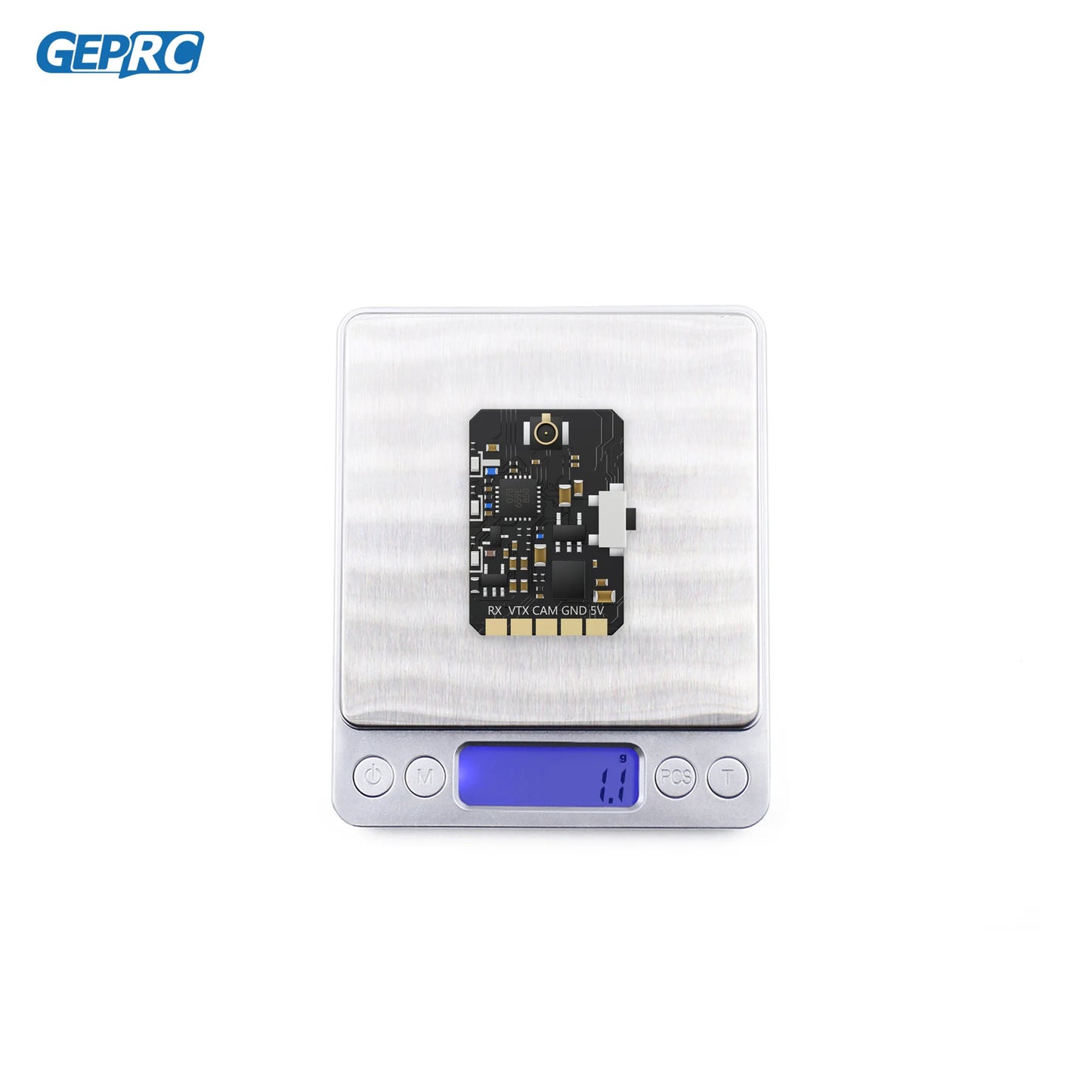

Poids : 1,1 g (antenne non incluse)
Fonctionnalités
-
Taille compacte, plus de possibilités d'installation.
-
La puissance de 400 mW génère peu de chaleur et le signal est stable, adapté aux vols moyennes et courtes distances.
-
Avec fonction de protection contre le contrôle de la température pour éviter les brûlures à haute température
-
.Entrée DC 5V, pratique pour tirer l'alimentation du contrôleur de vol.
Comprend
1 x GEPRC RAD minuscule VTX 5,8G 400 mW
1 x antenne tube en cuivre noir 1,13
1 x câble en silicone à fiche SH1.0-5P
1 x câble silicone à fiche SH1.0-3P
1 x manuel GEPRC RAD Tiny 5,8G 400 mW VTX
Bouton de fonction et indicateurs
-
Appuyez et maintenez enfoncé pendant 2 S pour démarrer à partir du point de fréquence. Parcourez les points de fréquence (voyant vert), les groupes de canaux (voyant bleu) et l'alimentation (voyant rouge).
-
Une fois la fonction correspondante sélectionnée (le voyant correspondant est allumé), appuyez immédiatement dessus pour parcourir les fonctions.
-
Appuyez et maintenez le bouton latéral pendant 2 secondes, la lumière bleue clignote et entrez dans le mode de réglage de la fréquence. Appuyez brièvement pour changer les points de fréquence CH1 à CH8, sélectionnez une bande de fréquence et le voyant clignotera aux heures correspondantes.
-
Après avoir changé le point de fréquence, appuyez à nouveau sur le bouton et maintenez-le enfoncé pendant 2 secondes dans les cinq secondes. Le voyant vert clignote pour entrer dans le mode de réglage des canaux. Appuyez brièvement pour changer de chaîne.Bande A (clignote 1 fois); Bande B (clignote 2 fois) ; Bande E (clignote 3 fois); Bande F (clignote 4 fois); Bande R (clignote 5 fois) ; Bande L (clignote 6 fois).
-
Après avoir changé de chaîne, appuyez à nouveau sur le bouton et maintenez-le enfoncé pendant 2 secondes dans les cinq secondes. Le voyant rouge clignote pour entrer dans le mode de réglage de la puissance. Appuyez brièvement pour changer l'alimentation : 25 mW (clignote 1 fois) ; 200 mW (clignote 2 fois) ; 400 mW (clignote 3 fois). ); Mode PIT
Avis
-
Lors de l'installation de la transmission d'image, un espace doit être laissé pour assurer la convection de l'air autour du module et assurer la dissipation thermique du module. Sinon, la protection contre la surchauffe du module s'activera, réduira la transmission de puissance, voire la désactivera.
-
Il est recommandé de garantir la plage de tension correcte avant de mettre sous tension. Les pôles positifs et négatifs sont corrects pour éviter de griller les composants.
-
Il est recommandé de s'assurer qu'une antenne a été installée à l'extrémité de sortie RF avant de mettre sous tension, ce qui peut prolonger la durée de vie du module.
-
Veuillez lire le manuel d'instructions avant utilisation afin de pouvoir le câbler correctement et prolonger la durée de vie du module.

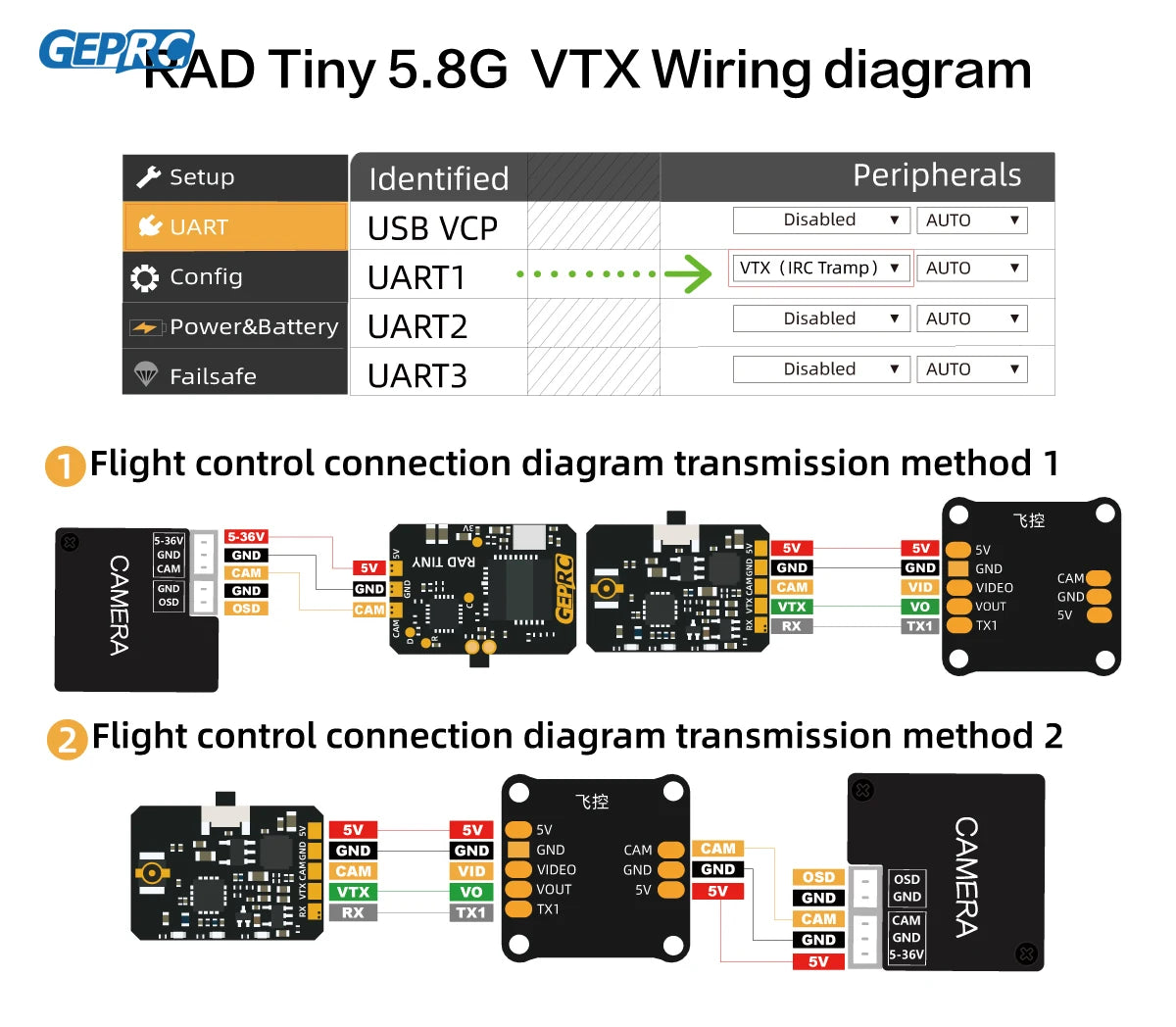

RAD Tiny 5.8G VTX Schéma de câblage Configuration Périphériques identifiés UART USB VCP désactivé Configuration AUTO UARTI VTx 'IRC Tramp' CAM ANIL Ovd 8 GND gND m CAM GND GND 3 8 3 CAM VId VIDEO GND 9 OSD OSD
