Spécifications du drone agricole H160
Paramètres de base
Paramètre | Description |
---|---|
Dimensions (déplié) | 3 040 x 3 040 x 850 mm |
Dimensions (plié) | 1 100 x 900 x 1 980 mm |
Empattement moteur diagonal | 2900mm |
Qualité imperméable | IP67 |
Poids (hors batterie) | 51 kg |
Poids (batterie incluse) | 77 kg |
Matériaux | Fibre de carbone + aluminium aéronautique |
Charge utile nominale | 80 kg |
Paramètres de vol
Paramètre | Description |
---|---|
Masse maximale au décollage | 149 kg |
Vitesse de vol opérationnelle maximale | 12 m/s |
Durée de survol (sans charge) | 15 minutes |
Durée de survol (pleine charge) | 6,5 minutes |
Rapport poussée-poids maximal | 1.9 |
Max. Altitude de vol | ≤ 20 m |
Température de fonctionnement recommandée | -10 ~ 40 ℃ |
Système de propulsion
Paramètre | Description |
---|---|
Moteurs | X8 |
ESC – Courant de fonctionnement continu maximum | 120 A |
Hélice pliable – Poids d'une seule pale | 162 g |
Max. Tension (moteur unique) | 35 kg |
ESC – Tension de fonctionnement maximale | 60,9 V |
Diamètre x Pas de vis | 40 x 132 pouces |
Système de pulvérisation
Paramètre | Description |
---|---|
Capacité du réservoir | 72 L (extensible à 82 L) |
Capteur | Débitmètre |
Quantité de buses | 16 |
Largeur de pulvérisation | 8-15 mois |
Type de buse | Buses haute pression |
Taille d'atomisation | 60-90 μm |
Pompe à eau
Paramètre | Description |
---|---|
Quantité | 2 |
Max.Débit du système | 16 L/min |
Système de propagation
Paramètre | Description |
---|---|
Charge utile du réservoir | 80kg |
Qualité imperméable | IP65 |
Poids | 9 kg |
Température de fonctionnement | 0~40 ℃ |
Disque d'épandage Taille des granulés applicable | 1 à 10 mm |
Largeur de propagation | 4~10 m |
GNSS et système radar
Paramètre | Description |
---|---|
Système de positionnement GNSS | Triple satellite : GPS, Beidou, GLONASS |
Radar d'évitement d'obstacles avant et arrière | Position de l'obstacle, distance, direction du mouvement, vitesse relative |
Champ de vision (FOV) | Horizontal ±40° ; Verticale ±45° |
Vitesse relative d'évitement d'obstacles en toute sécurité | ≤8 m/s |
Portée de détection | 0,5~30 m |
Mode de détection radar de suivi du terrain | Radar à ondes millimétriques |
Plage de hauteur fixe | 1-10 m |
Plage de mesure de la hauteur | 10 m |
Max. Dégradé | 45° |
Système de caméra
Paramètre | Description |
---|---|
Résolution vidéo de la caméra FPV | 1920 x 1080 px |
Longueur focale | 120° |
Modèle de navigation de nuit | Lampes de vol nocturne à haute luminosité |
Télécommande
Paramètre | Description |
---|---|
Modèle | H12 (système d'exploitation Android) |
Plage maximale du signal | 5km |
Dimensions | 190 x 152 x 94 mm |
Durée | 6 à 20 heures |
Écran d'affichage | 5,5 pouces, 1 920 x 1 080, 1 000 cd/m² |
Fréquence de fonctionnement | 2,400~2,483 Ghz |
Port de chargement | TYPE-C |
Plage de température ambiante | -10~60 ℃ |
Système d'alimentation
Paramètre | Description |
---|---|
Quantité de batterie intelligente | 2 unités |
Capacité nominale | 60,9 V/55A/3 000 W |
Poids de la batterie | 12,5 kg |
Type de batterie | 14S 42000mAh |
Température ambiante pour le chargement | 10-45 ℃ |
Taille de la batterie | 314 x 109 x 264 mm |

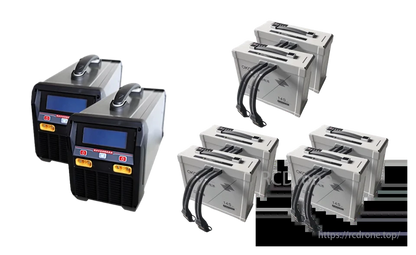

Chargeur intelligent
Paramètre | Description |
---|---|
Modèle | 6055P |
Entrée de charge | 100 V-240 V, 3 000 W |
Mode d'affichage | Écran LCD |
Poids | 5,5 kg |
Max.Puissance de charge | 3000 W |
Méthode de chargement | Chargez un à la fois, en rotation |
Nombre d'éléments de batterie pris en charge | 12S, 13S, 14S |
Taille | 340 x 195 x 145 mm |
Liste des packages
Kit standard
Cadre | X1 |
Moteur de propulsion | X8 |
Buses de pulvérisation | X8 |
Pompe à eau | X2 |
Contrôle de vol | X1 |
Débitmètre |
X1 |
Module d'alimentation | X1 |
Boîte d'enquête portable |
X1 |
Radar de suivi du terrain |
X1 |
Radar d'évitement d'obstacles avant |
X1 |
Radar d'évitement d'obstacles arrière |
X1 |
GNSS (GPS/Beidou/GLONASS) | X1 |
Voyant indicateur d'état | X1 |
Caméra FPV | X1 |
Feu de navigation de nuit | X1 |
Télécommande | X1 |
Batterie intelligente |
X2 |
Chargeur intelligent | X1 |
Kit avancé
Cadre | X1 |
Moteur de propulsion | X8 |
Buses de pulvérisation | X8 |
Pompe à eau | X2 |
Débitmètre | X1 |
Contrôle de vol | X1 |
Module d'alimentation | X1 |
RTK de la station de base | X1 |
Module RTK | X2 |
Boîte d'enquête portative | X1 |
GNSS (GPS/Beidou/GLONASS) | X1 |
Radar de suivi de terrain | X1 |
Voyant indicateur d'état | X1 |
Caméra FPV | X1 |
Feu de navigation de nuit | X1 |
Télécommande | X1 |
Batterie intelligente | X2 |
Charge intelligente | X1 |
Radar d'évitement d'obstacles avant | X1 |
Radar d'évitement d'obstacles arrière | X1 |
Buses centrifuges | X4 |
Système d'épandage | X1 |
Disque d'épandage |
X1 |
Détails du drone agricole H160
La conception symétrique à 8 axes présente une grande envergure avec une pulvérisation à haute pression, couvrant le système de contrôle de vol hautement intégré, rigoureusement testé avec des milliers d'heures de vol sur le terrain à 30 hectares par heure.
Le modèle H160 présente une conception pliable vers le haut sur 8 axes, optimisant l'espace de stockage et de transport. équipé d'une capacité de pulvérisation de liquide de 72 L (extensible à 82 L) et d'une charge utile d'épandage solide de 8 Okg.
Débit maximum Plage de tailles de gouttelettes Largeur de pulvérisation Efficacité de fonctionnement 20 Llmin 60-90 um 8-15 m 30 ha/
coton, caoutchouc café ; et le soja en Amérique du Sud comme les pommes, les raisins, les cerises ; et agrumes en Europe du Nord et Europe_ et Afrique Amérique ; et Océanie
Système de contrôle de vol intelligent E @ E CiJ OL Caractéristiques le Stabilité et manœuvre d'évitement d'obstacles Caméra FPV Navigation et positionnement du terrain suivant le mode de vol de nuit 9 Planification d'itinéraire intelligente Reprise des points d'arrêt Stockage dans le cloud de données Vol entièrement automatique Alarme de batterie faible Transmission vidéo HD S BUS PUMPAOT CAN RUP-POW AB Point Flight Avertissement de réservoir vide Transmission de données en temps réel
des dizaines de milliers d'heures de vol pour garantir une stabilité et une fiabilité inégalées. dispose d'une double fonctionnalité de pulvérisation et d'épandage et d'une forte pénétration. avec une adaptabilité supplémentaire pour les tâches de transport.
le modèle H160 présente une transition transparente entre la pulvérisation et l'épandage. il dispose d'un réservoir de pulvérisation de 72 L (pouvant être amélioré à 82 L) et de 16 buses haute pression.
Pénétration de pulvérisation puissante Le modèle H160 présente une pénétration de pulvérisation robuste, essentielle pour traiter les arbres fruitiers et les cultures à couvert dense. un puissant champ de vent descendant facilite le dépôt de liquide en profondeur dans les sections inférieures de l'usine.
le drone a une capacité de charge utile de 80 kg et peut transporter des marchandises à travers les terres agricoles, permettant des livraisons sur de courtes distances et un approvisionnement en matériaux sur des terrains difficiles. démontrant sa remarquable polyvalence dans la manutention de charges :
La planification d'itinéraire des drones fonctionne selon trois modes : Tracé ; Balayage et fruitage : largeur vitesse Hdg marche arrière pour éviter les obstacles, rétraction du travail. e Planification d'itinéraire 5,8 m 6,4 m/s 28,5 0 Aucun retour 0,01 m 0,0 m Superficie du tracé : 10,922MU Zone de travail : 10,922Mu
Modes de fonctionnement Trois modes de fonctionnement : Entièrement automatique, point AB ; Manuel : Point AB entièrement automatique 0 [hl2e2 ch
le mode vol de nuit opldeh garantit la sécurité ; opérations de nuit efficaces, améliorant la visibilité et la navigation. Mode de vol de navigation de nuit partagé.
Système d'alimentation Équipé de deux batteries au lithium intelligentes 14S 2 800 mAh et d'un chargeur intelligent à double canal. le drone est conçu pour une charge rapide et un fonctionnement continu.
Kit standard pour les besoins essentiels de pulvérisation, ou mise à niveau vers le kit amélioré pour des fonctionnalités avancées supplémentaires Kit standard Kit avancé LLL_lile X1 Buses de pulvérisation X8 GNSS (GPS/Beidou/GLONASS)
des services complets vous permettant d'exceller sur vos marchés locaux. formation approfondie sur les produits, formation à la demande et assistance commerciale. capacités de dédouanement, répondant à la plupart des exigences uniques de votre marque en matière d'approvisionnement en pièces détachées.
