Contrôleur de vol AIO HGLRC SPECTER F722 40A 6 canaux + ESC (2S-6S) pour contrôle mixte Y6

Aperçu

Le HGLRC SPECTER F722 40A 6 canaux AIO est un contrôleur de vol AIO haute performance + ESC conçu pour les types de multirotors à contrôle mixte tels que Y6. Il combine le contrôleur de vol et l'ESC 6 canaux sur une carte compacte pour réduire la complexité du câblage, et prend en charge la connexion directe pour une unité d'air HD VTX ou un terminal VTX analogique.

Caractéristiques clés

• Conception deux-en-un de contrôleur de vol et d'ESC ; aucun câblage compliqué requis

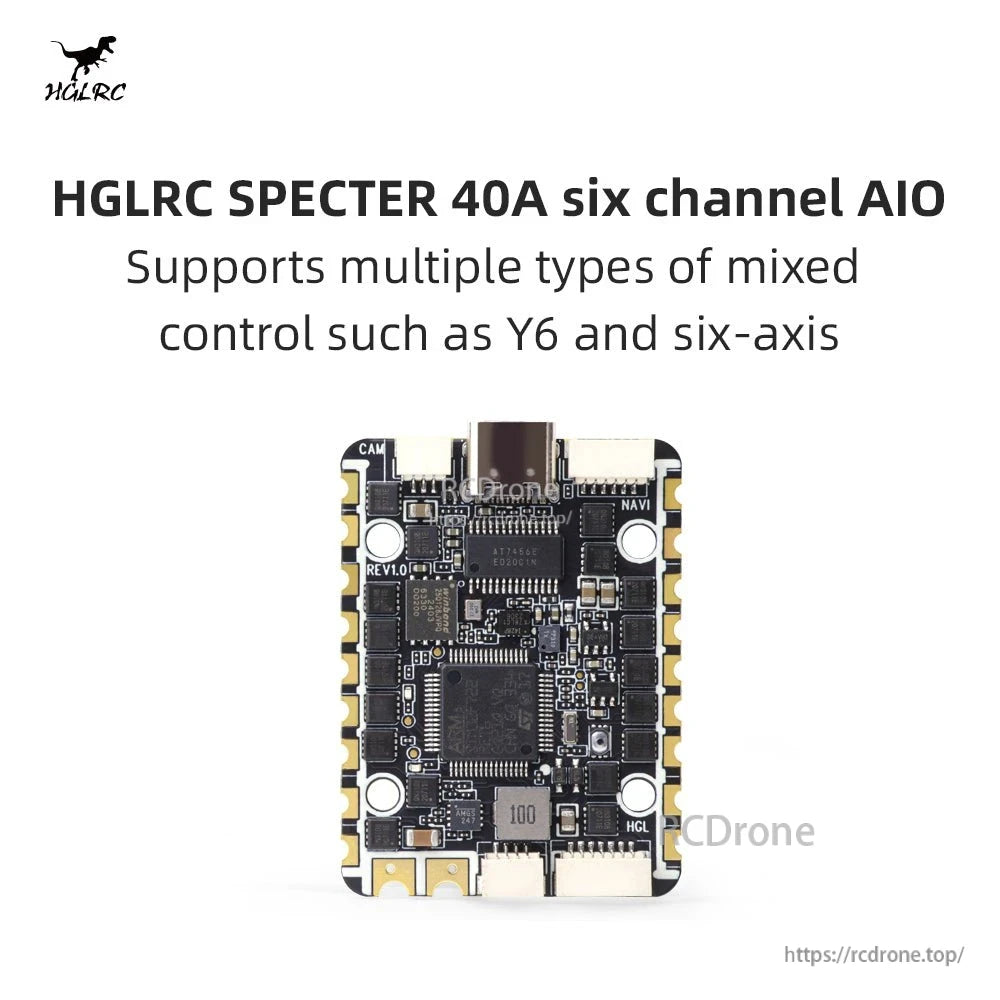

• Sortie ESC six canaux ; prend en charge le contrôle mixte tel que Y6 et six axes
• Courant de fonctionnement maximum d'un seul ESC : 40A
• Prend en charge la connexion directe de l'unité d'air HD VTX ou du terminal VTX analogique

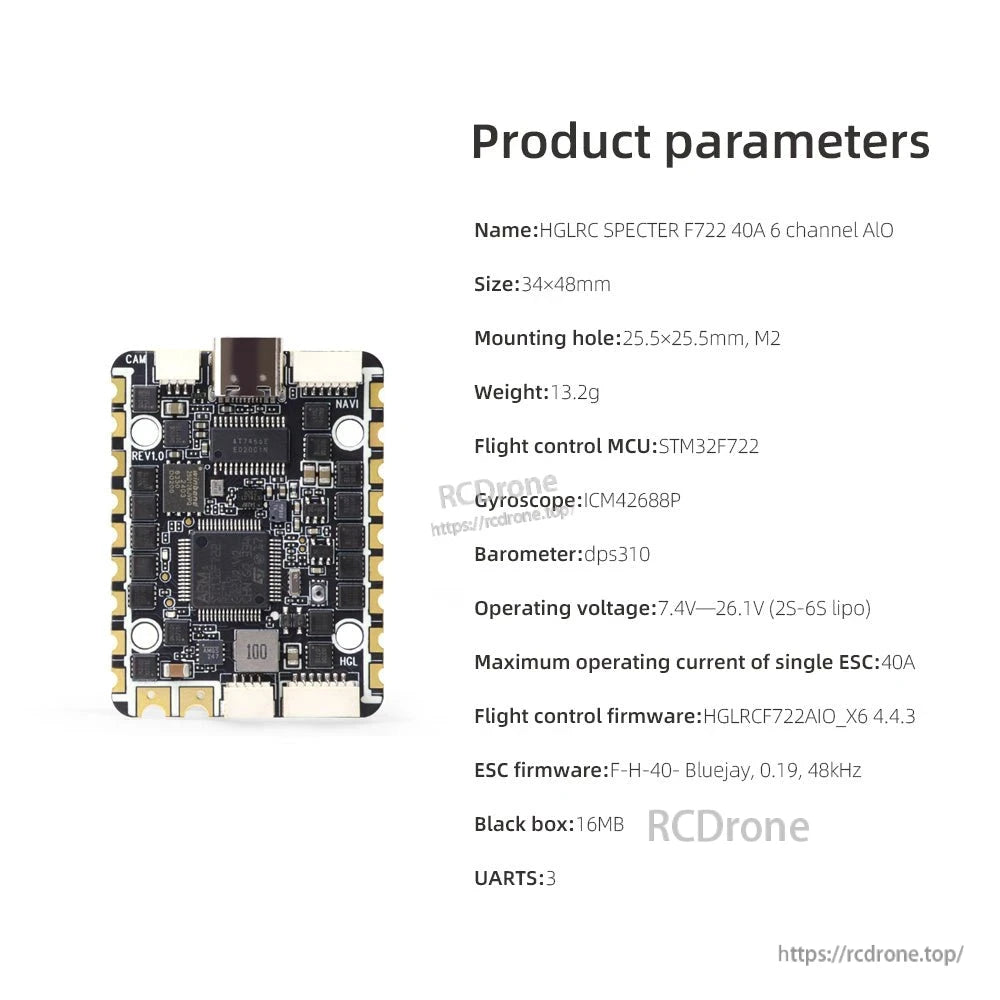

Spécifications

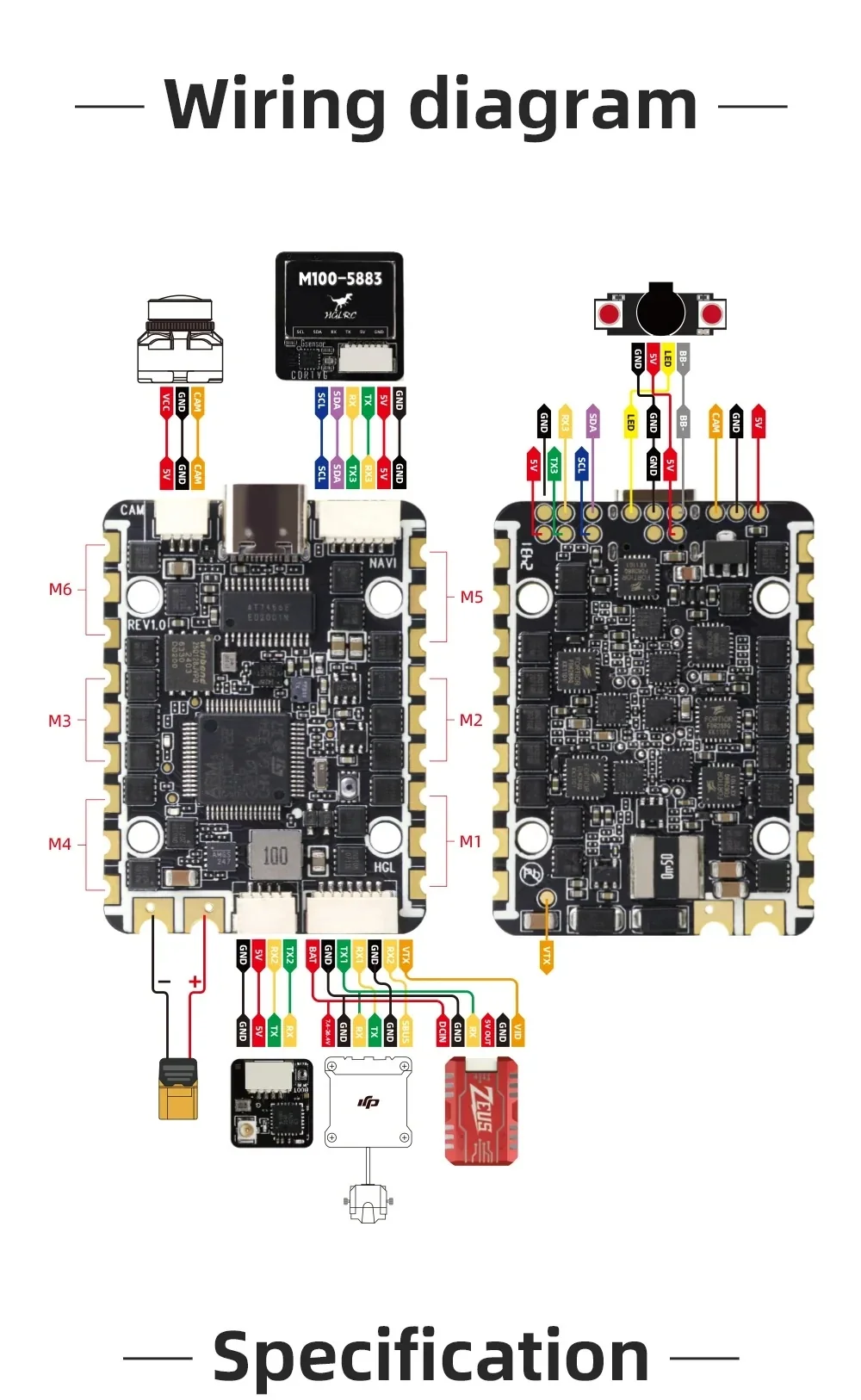

Câblage / Étiquettes de pads (Étiquettes de carte)

• Sorties de moteur étiquetées : M1, M2, M3, M4, M5, M6
• Les étiquettes de pads affichées incluent : GND, 5V, RX3, TX3, SDA, SCL, LED, BB-, BB+, VTX, BAT, TX1, RX1, TX2, RX2, RX6

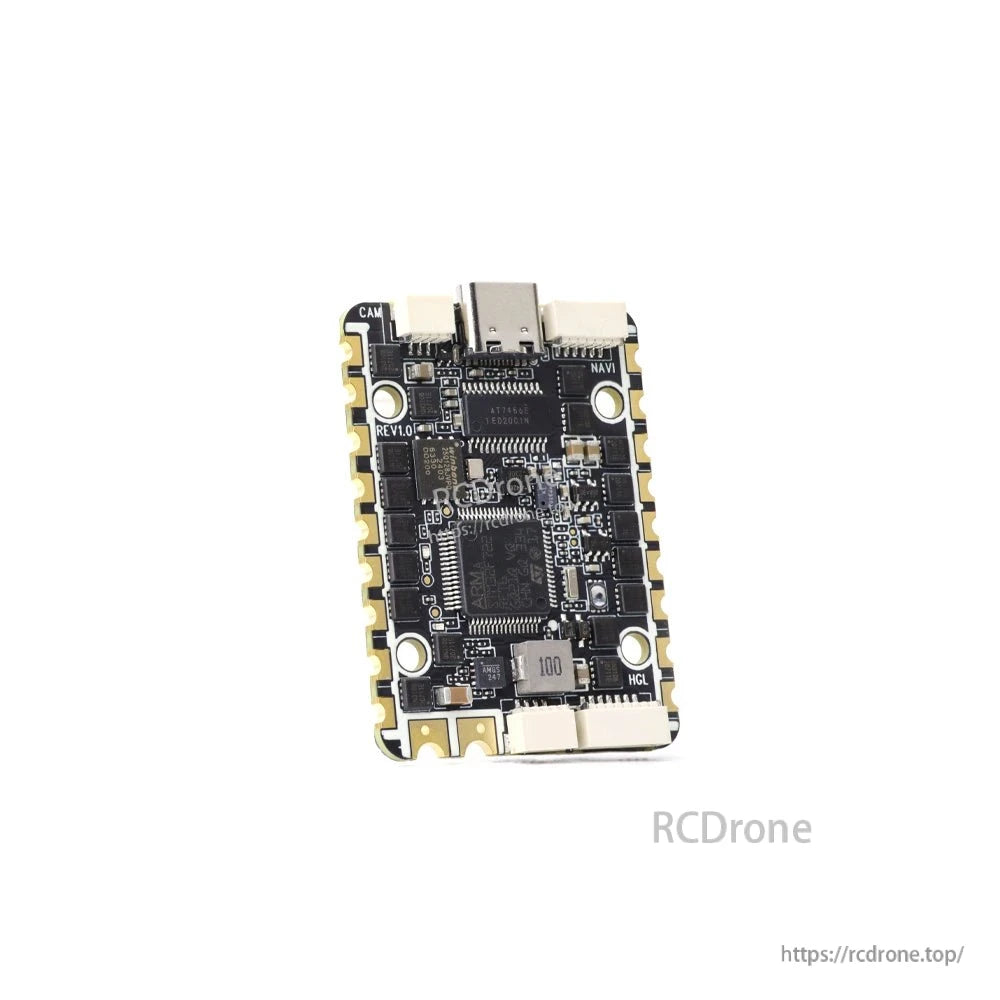

• Les étiquettes de la zone de connecteur affichées incluent : CAM et NAVI

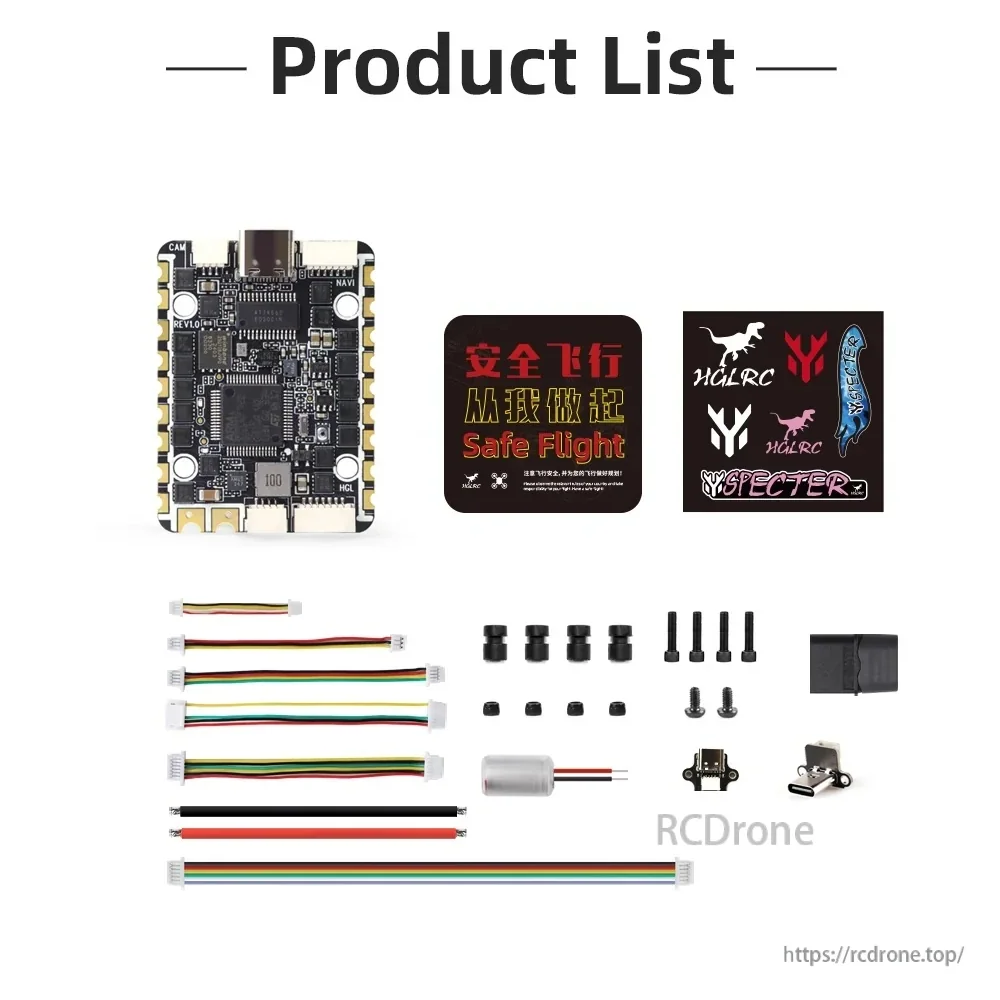

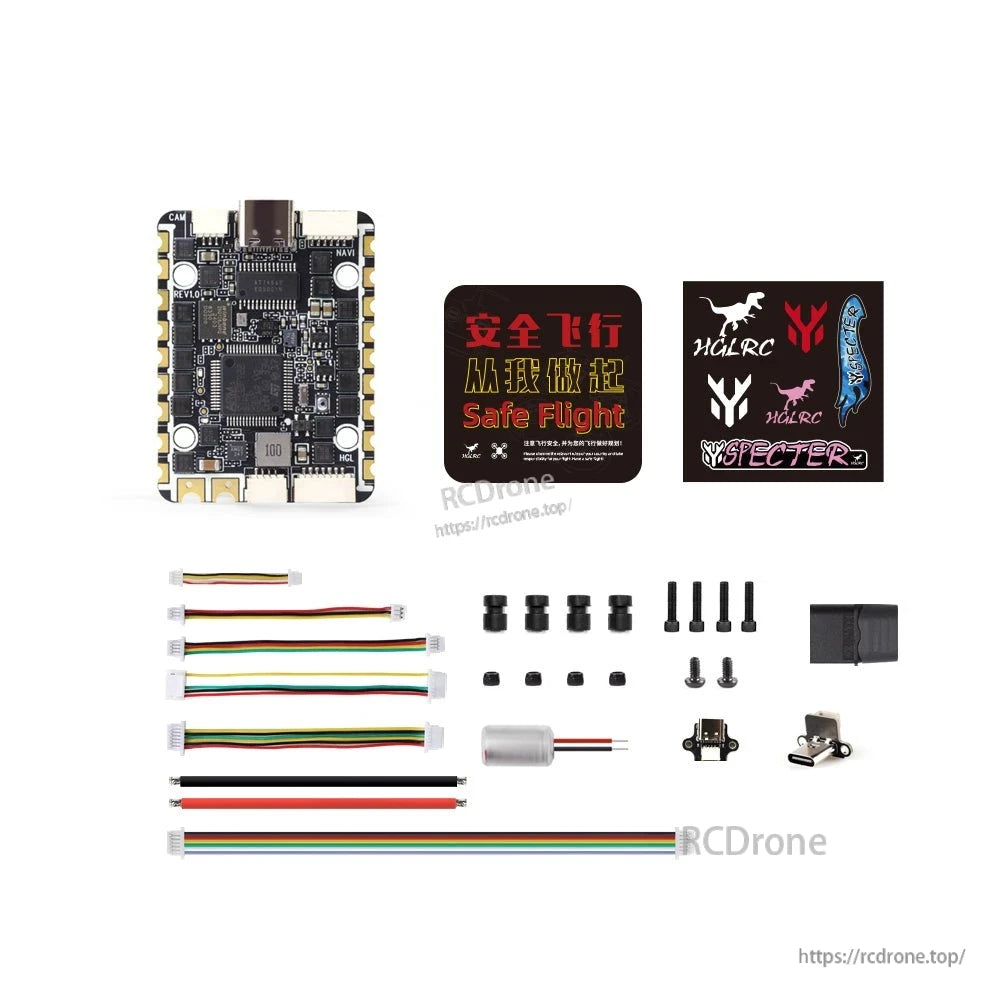

Ce qui est inclus

• 1× SPECTER F722 40A 4S-6S contrôleur de vol AIO V2 6 canaux
• 1× câble DJI SH1.0-7P / SH1.0-6P à tête unique 30AWG 70MM
• 1× câble de transmission d'image analogique SH1.0-7P / GH1.25-6P à tête unique 30AWG longueur 70MM
• 1× câble GPS SH1.0-6P à double tête 30AWG longueur 140mm
• 1× câble récepteur SH1.0-4P à double tête 30AWG longueur 70mm
• 1× câble SH1.0-3P / SH1. à tête unique 30AWG longueur 60mm25-3P câble de caméra
• 1× câble 16AWG longueur 7mm câble d'alimentation rouge et noir
• 4× M2*6.6 billes amortissantes
• 4× vis à tête fraisée hexagonale M2*10 en nickel noir
• 4× écrous M2 auto-bloquants anti-desserrement
• 1× module adaptateur mâle et femelle Type-C

Pour des conseils de câblage et un support après-vente, contactez support@rcdrone.top or visitez https://rcdrone.top/.

Détails

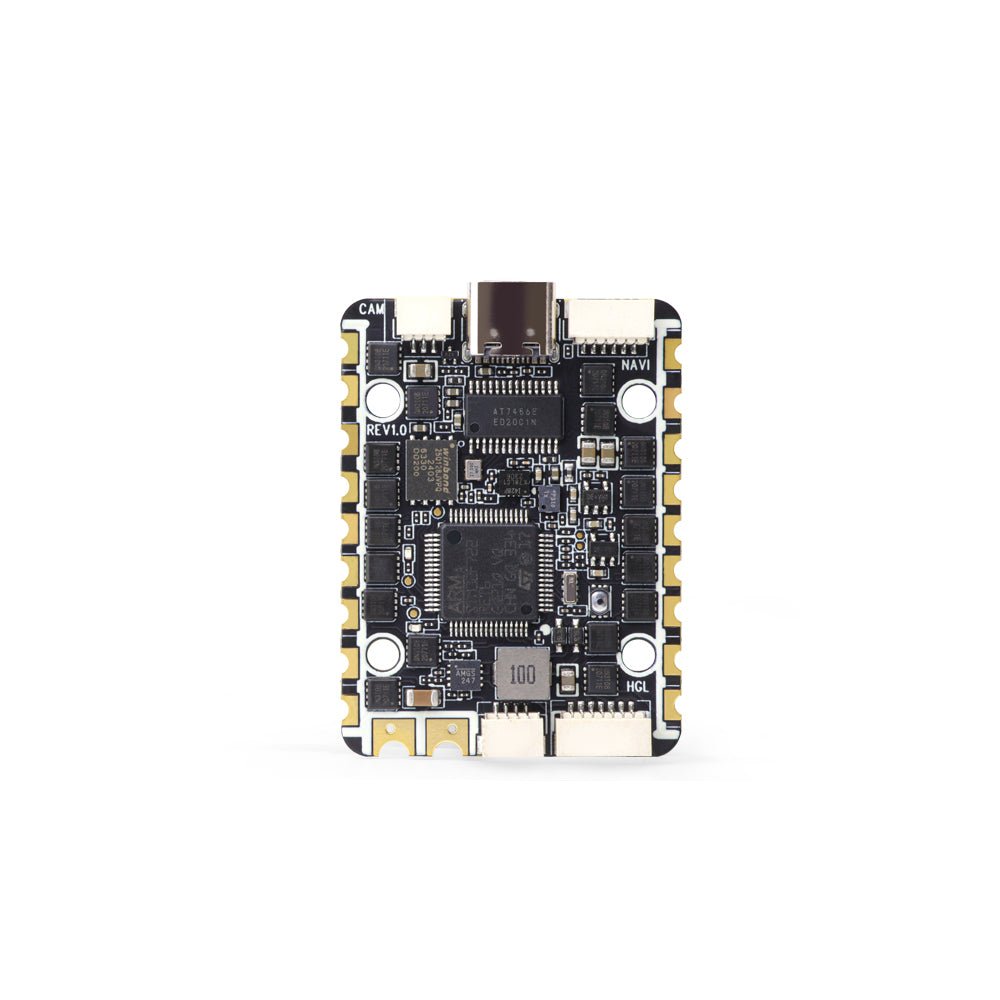

Le SPECTER F722 intègre le contrôleur de vol et l'ESC 6 canaux sur une carte compacte pour simplifier le câblage Y6 et à contrôle mixte.

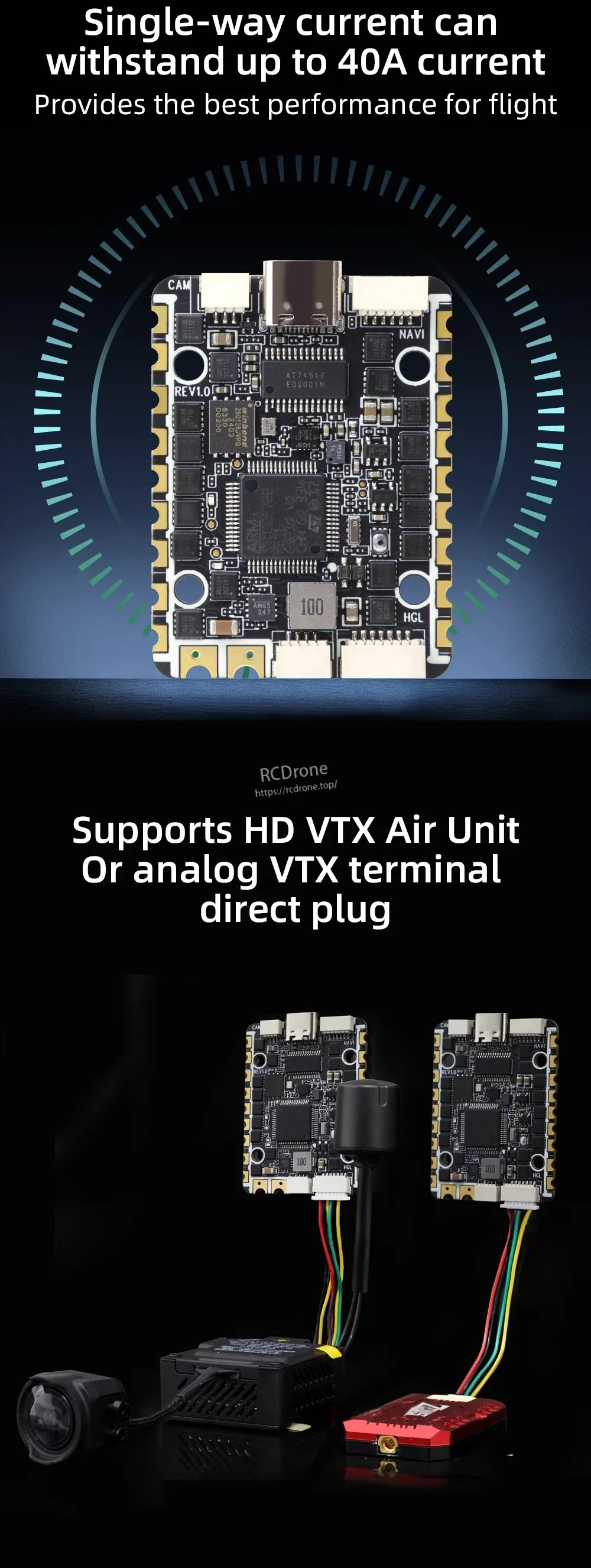

Conçu pour des constructions exigeantes, chaque canal ESC supporte jusqu'à 40A et offre des options de connexion pratiques pour les unités aériennes HD ou VTX analogiques.

Des étiquettes de pad claires et des sorties moteur (M1–M6) facilitent la planification des connexions pour la caméra, le VTX, le récepteur, le GPS et l'alimentation.

Comprend la carte AIO ainsi que les faisceaux de câblage, le matériel de montage et un module d'adaptateur Type‑C pour l'installation et la configuration.
