Hobbywing XRotor F7 FC + 65A 30x30mm 4-en-1 ESC FPV Stack Combo, AM32, DJI Prêt à l'emploi

Aperçu

Ce combo de pile FPV associe le contrôleur de vol Hobbywing XRotor Convertible F7 à un ESC 4-en-1 de 65A 30x30mm pour quadricoptères multirotors. Le FC utilise un MCU STM32F722 avec un capteur de mouvement à six axes ICM20602, prend en charge la communication de gaz numérique bidirectionnelle DShot, et comprend un OSD intégré ainsi qu'une mémoire Flash embarquée pour l'enregistrement des journaux de vol. L'ESC fonctionne avec un firmware open-source AM32 sur un MCU ARM F4 32 bits (120 MHz) et prend en charge un taux de rafraîchissement PWM variable de 48 kHz à 96 kHz.

Caractéristiques clés

• Contrôleur de vol F7 basé sur STM32F722 avec capteur de mouvement à six axes ICM20602
• Communication de gaz numérique bidirectionnelle DShot
• OSD intégré ; paramètres OSD ajustables dans le logiciel de configuration FC et via radio
• Mémoire Flash intégrée pour l'enregistrement et le stockage des journaux de vol
• Port du système de transmission d'image DJI avec câble plat pour une installation plug-and-play (aucune soudure requise pour cette connexion)
• Circuits BEC dual 5V & 12V intégrés (évaluation du courant 12V non spécifiée)
• Module Pit Switch intégré (contrôle radio après configuration dans le logiciel de paramètres FC)
• Prend en charge les outils de firmware et de configuration, y compris Betaflight et Cleanflight (également listés : Butterflight, INAV)
• Firmware ESC open-source AM32 ; MCU ARM F4 32 bits fonctionnant à 120 MHz
• Support de taux de rafraîchissement PWM variable : 48 kHz à 96 kHz (ajustement automatique dynamique indiqué)
• ESC avec voltmètre intégré pour la surveillance en temps réel de la tension et du courant par le contrôleur de vol
• Conception de trou de montage absorbant les chocs ; espacement des trous de montage FC indiqué comme 30 x 30 mm et 20 x 20 mm

Pour de l'aide concernant les commandes et le support technique, contactez support@rcdrone.top or visitez https://rcdrone.top/.

Spécifications

Contrôleur de vol (Contrôleur de vol XRotor F7)

ESC 4-en-1 (65A)

Ce qui est inclus

• 1 x HobbyWing XRotor Convertible F7/65A HD AM32 Stack DJI PNP - 30x30mm

Applications

• Multirotors FPV utilisant un format de pile de 30 x 30 mm

Détails

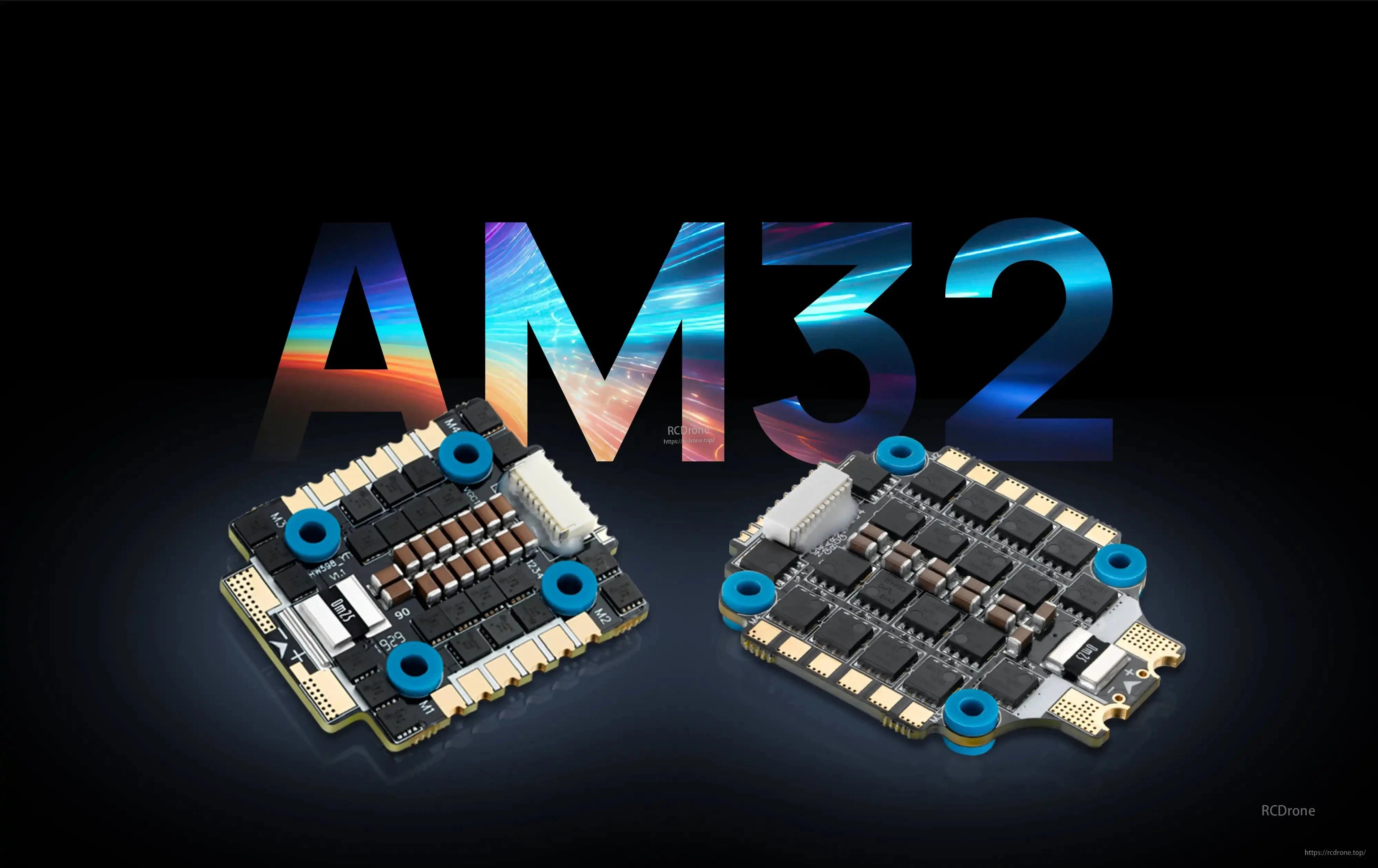

Le stack FPV XRotor AM32 combine deux cartes compactes avec des pads clairement étiquetés, un connecteur à fiche et des grommets de montage souples pour une construction propre de 30x30.

Une fréquence de fonctionnement de 120 MHz et une fréquence de rafraîchissement PWM variable de 48 kHz à 96 kHz supportent un contrôle ESC réactif.

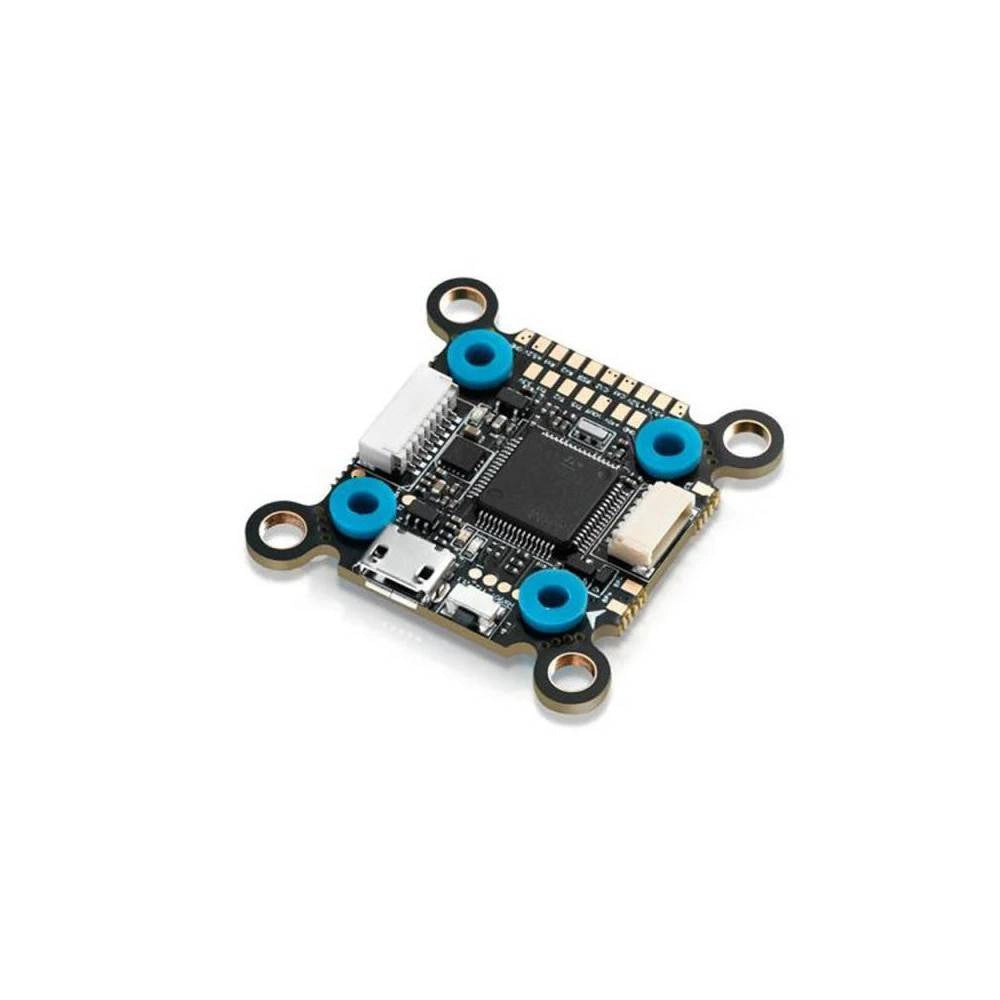

Le contrôleur de vol XRotor F7 utilise un MCU STM32F722 et un capteur ICM20602 avec support DShot bidirectionnel et un OSD intégré pour la configuration.

Le contrôleur de vol XRotor F7 comprend un connecteur de transmission d'image DJI dédié pour simplifier le câblage plug-and-play sans soudure.

Le contrôleur de vol XRotor F7 comprend un circuit BEC double 5V et 12V intégré pour alimenter les accessoires FPV et LED pris en charge.

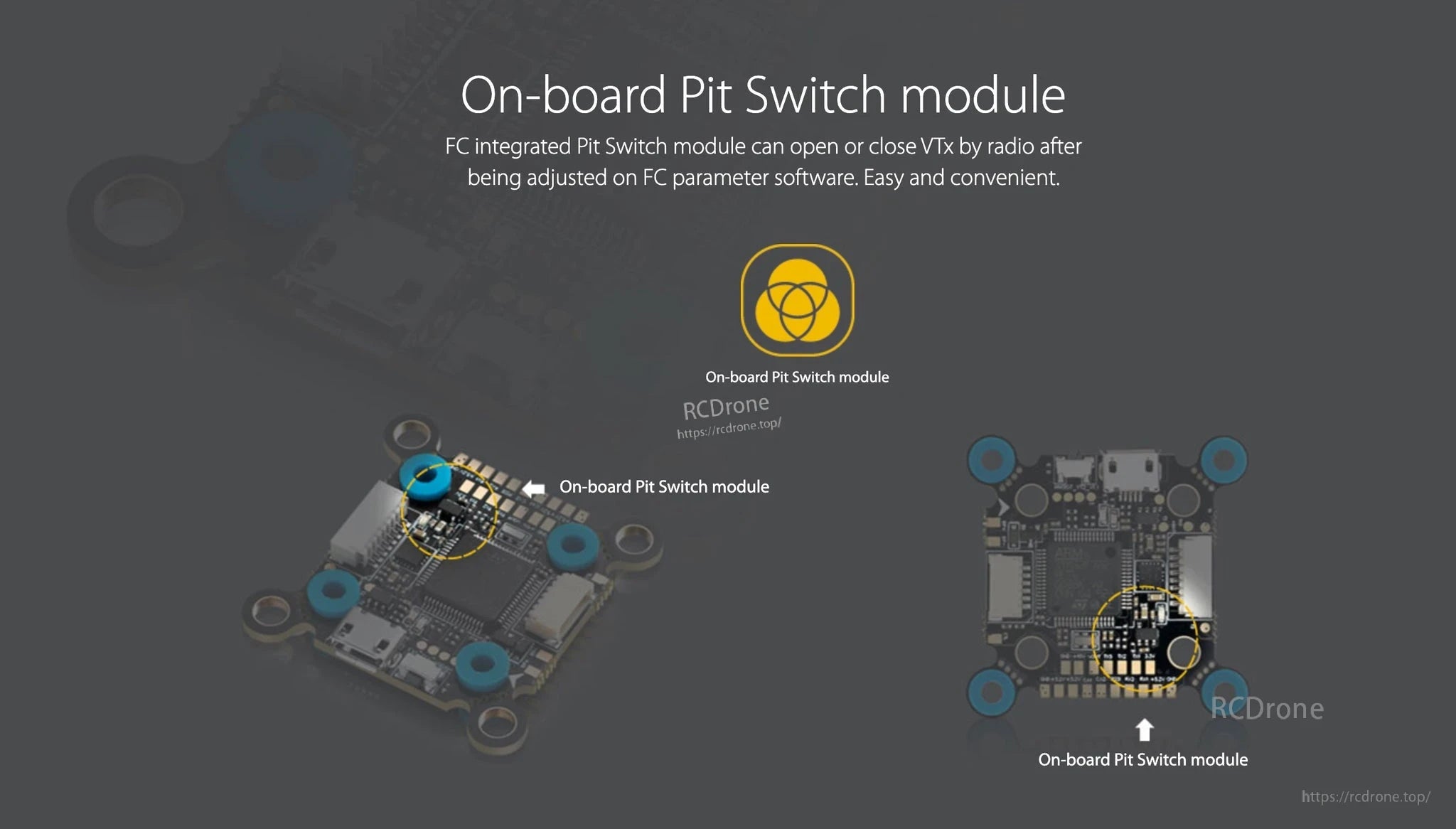

Le contrôleur de vol XRotor F7 comprend un module Pit Switch intégré qui peut activer ou désactiver le VTx via radio après configuration dans le logiciel FC.

Le contrôleur de vol XRotor F7 est conçu pour fonctionner avec des firmwares FPV populaires comme Betaflight, Cleanflight, Butterflight et INAV pour une configuration et un réglage plus faciles.

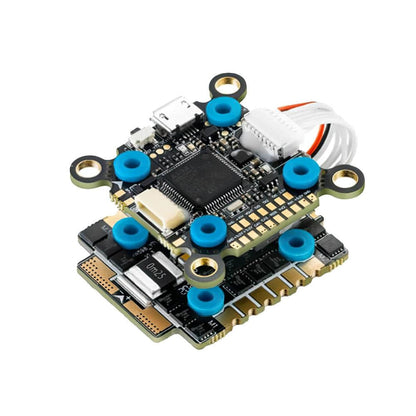

Le stack du contrôleur de vol XRotor F7 utilise des grommets de montage souples et prend en charge des motifs de montage de 30x30mm et 20x20mm pour des installations flexibles.
