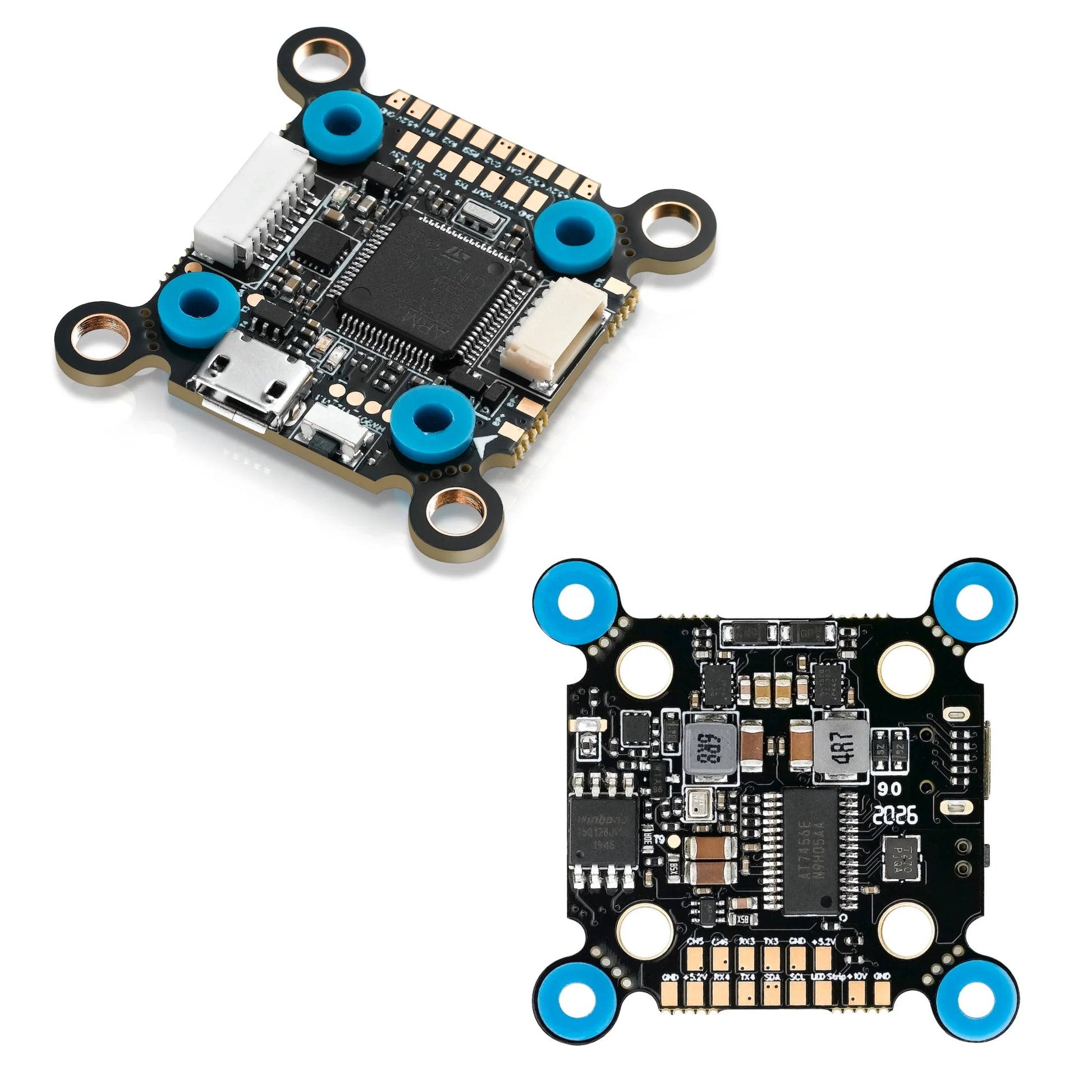

Contrôleur de vol Hobbywing XRotor F7 Convertible, Port de transmission d'image DJI, OSD, BEC 5V/10V, MicroUSB

Aperçu

Le contrôleur de vol Hobbywing XRotor F7 est un contrôleur de vol Micro F7 convertible conçu pour les FPV avec un empattement diagonal de 130 à 300 mm. Il dispose d'une interface spéciale pour le système de transmission d'image DJI avec un câble plat correspondant pour une connexion plug-and-play.

Caractéristiques clés

• Matériel super et vitesse de fonctionnement : STM32F722 MCU, capteur de mouvement à six axes MPU6500 à haute sensibilité, prend en charge la communication de gaz numérique bidirectionnelle DShot.
• OSD intégré : Les paramètres OSD peuvent être ajustés dans le logiciel d'ajustement des paramètres FC et par radio ; OSD intégré avec port plug-and-play pour le système DJI VTX.
• Mémoire Flash de grande capacité à bord : Enregistre et stocke plus de journaux de vol pour le débogage basé sur les données de vol.
• Circuit BEC dual 5V & 10V à bord : FMU s'intègre avec le circuit BEC 10V pour la transmission d'image et les dispositifs LED (dispositifs LED 12V référencés).
• Module de commutateur Pit intégré : Peut ouvrir ou fermer le VTX par radio après avoir été ajusté dans le logiciel de paramètres FC.
• Large prise en charge des firmwares : Prend en charge BetaFlight, Cleanflight, Butterflight, inva, et d'autres firmwares FPV grand public.
• Conception d'installation unique et structure d'absorption des chocs : Conception de trou de montage à double distance et mode de connexion de câble plat flexible ; double trous de montage M3 avec jupes d'amortissement.
• Surveillance et support I/O : Ports de surveillance Volt/Amp, sortie de buzzer externe, contrôle LED, et MicroUSB pour le flashage du firmware et l'ajustement des paramètres.
• Intégration système assortie : Conçu pour s'associer avec l'ESC 4in1 Hobbywing tower pour une installation et un câblage plus faciles.

Spécifications

Ce qui est inclus

• Contrôleur de vol Micro F7 convertible
• Câble plat pour le port du système de transmission d'image DJI (mentionné comme équipé)
• Condensateur (mentionné comme inclus dans la boîte ; destiné à être soudé sur l'ESC lors de la soudure des fils d'entrée)

Applications

• Constructions FPV avec un empattement diagonal de 130-300mm
• Configuration et réglage compatibles via Betaflight/Cleanflight-configurator et d'autres logiciels
• Combo disponible : Combo FPV XRotor 4in1
• Meilleure correspondance avec : moteur sans balai Xrotor, hélices Azure Power, HOBBYWING VTX (émetteur vidéo)

Important

Veuillez vous assurer que vous soudez le condensateur inclus dans la boîte sur l'ESC lors de la soudure des fils d'entrée ; sinon, l'ESC pourrait être endommagé.

Manuels

Téléchargement du manuel (PDF)

Service client : support@rcdrone.top or https://rcdrone.top/

Détails

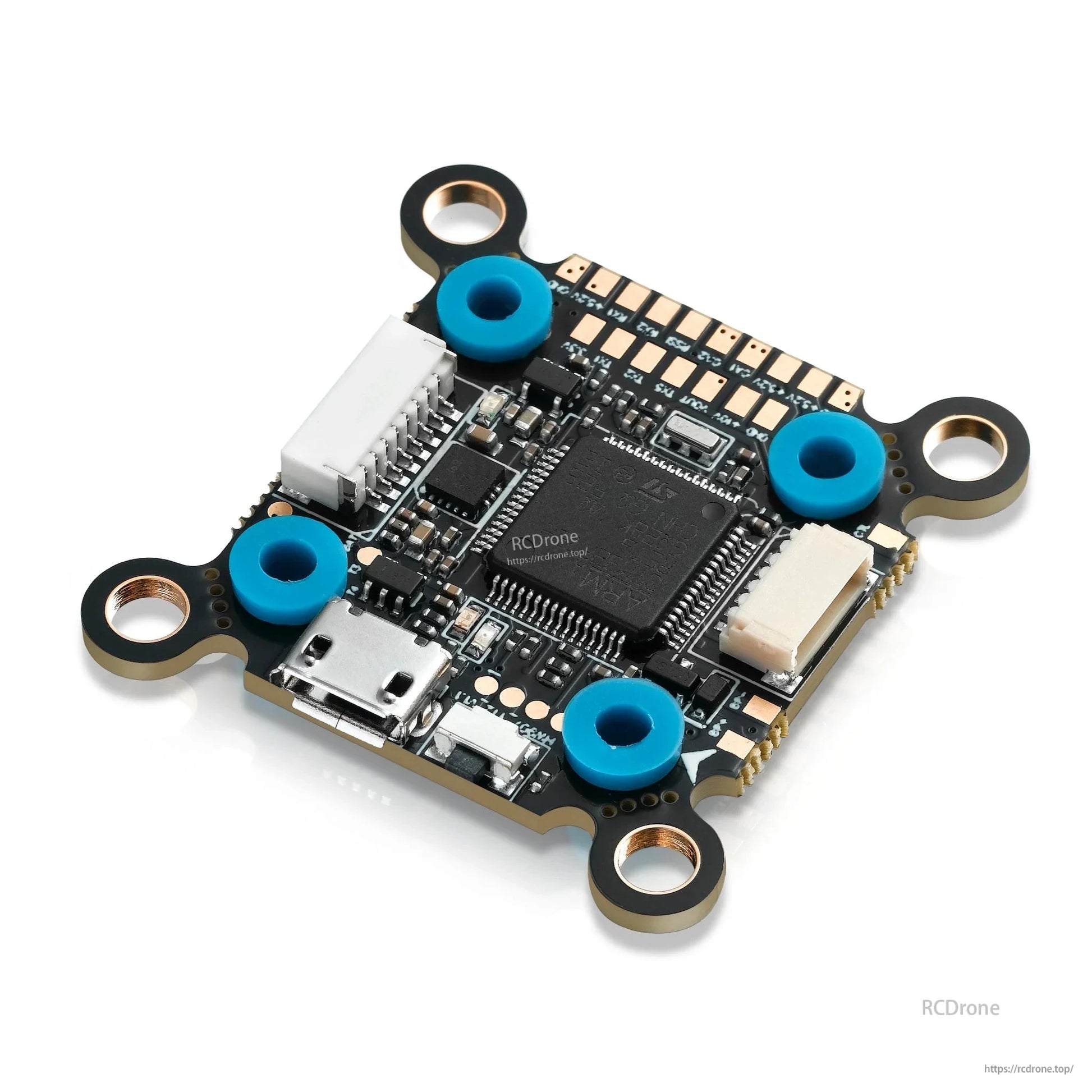

Le contrôleur de vol XRotor F7 comprend un port dédié au système de transmission d'image DJI pour une connexion plug-and-play avec un câble plat assorti.

Le contrôleur de vol Hobbywing XRotor F7 est présenté comme prenant en charge les firmwares FPV populaires, y compris Betaflight, Cleanflight, Butterflight et INAV.

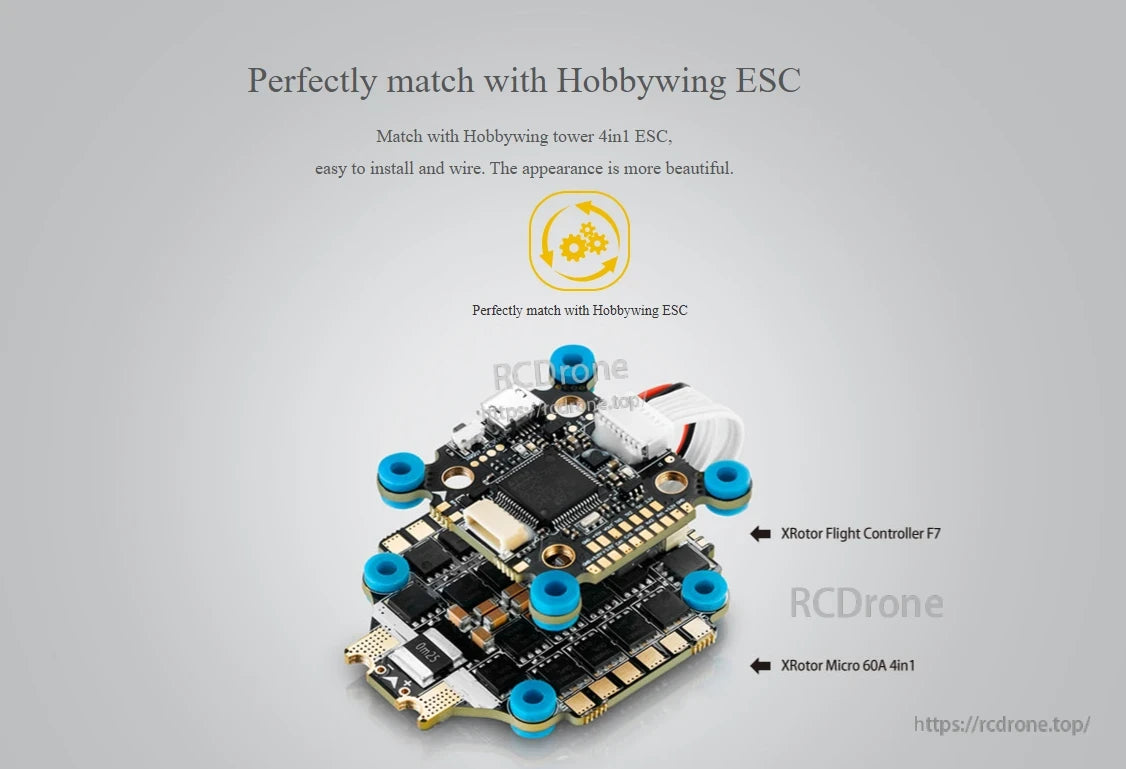

Le contrôleur de vol XRotor F7 est conçu pour s'empiler proprement avec un ESC 4-en-1 Hobbywing pour une construction plus propre et plus facile à câbler.

Le contrôleur de vol XRotor F7 utilise un MCU STM32F722 et comprend un OSD intégré et une mémoire flash embarquée pour le stockage des journaux de vol.

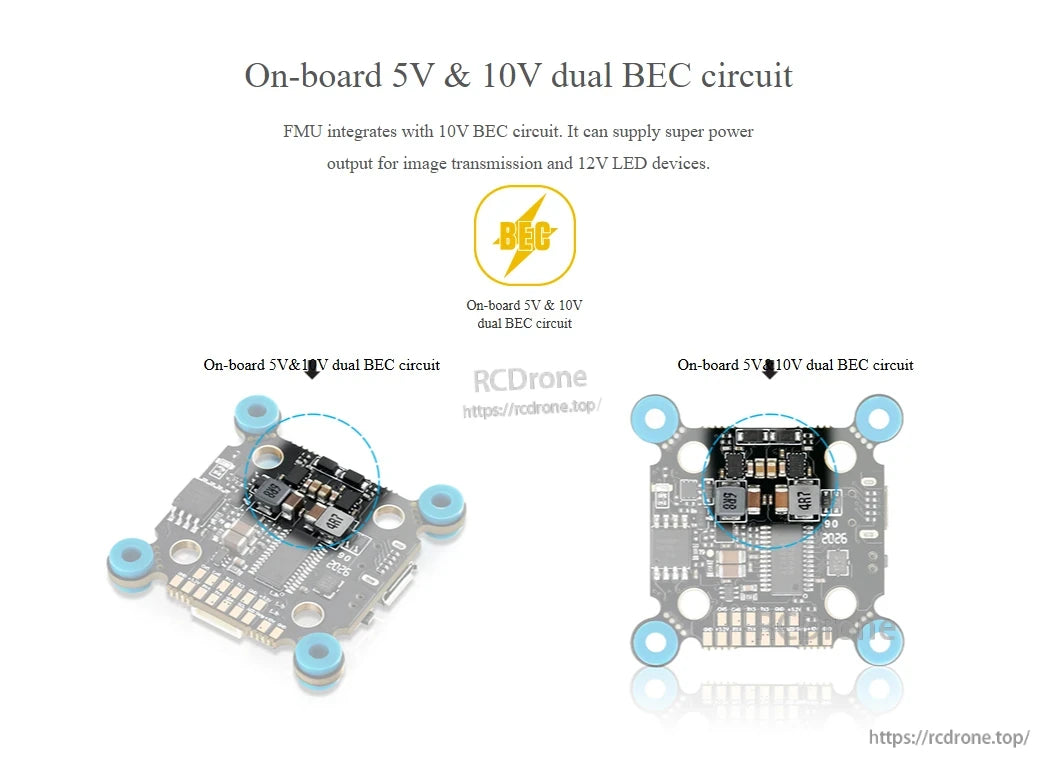

Le contrôleur de vol Hobbywing XRotor F7 comprend un circuit BEC dual 5V et 10V intégré pour alimenter les électroniques prises en charge.

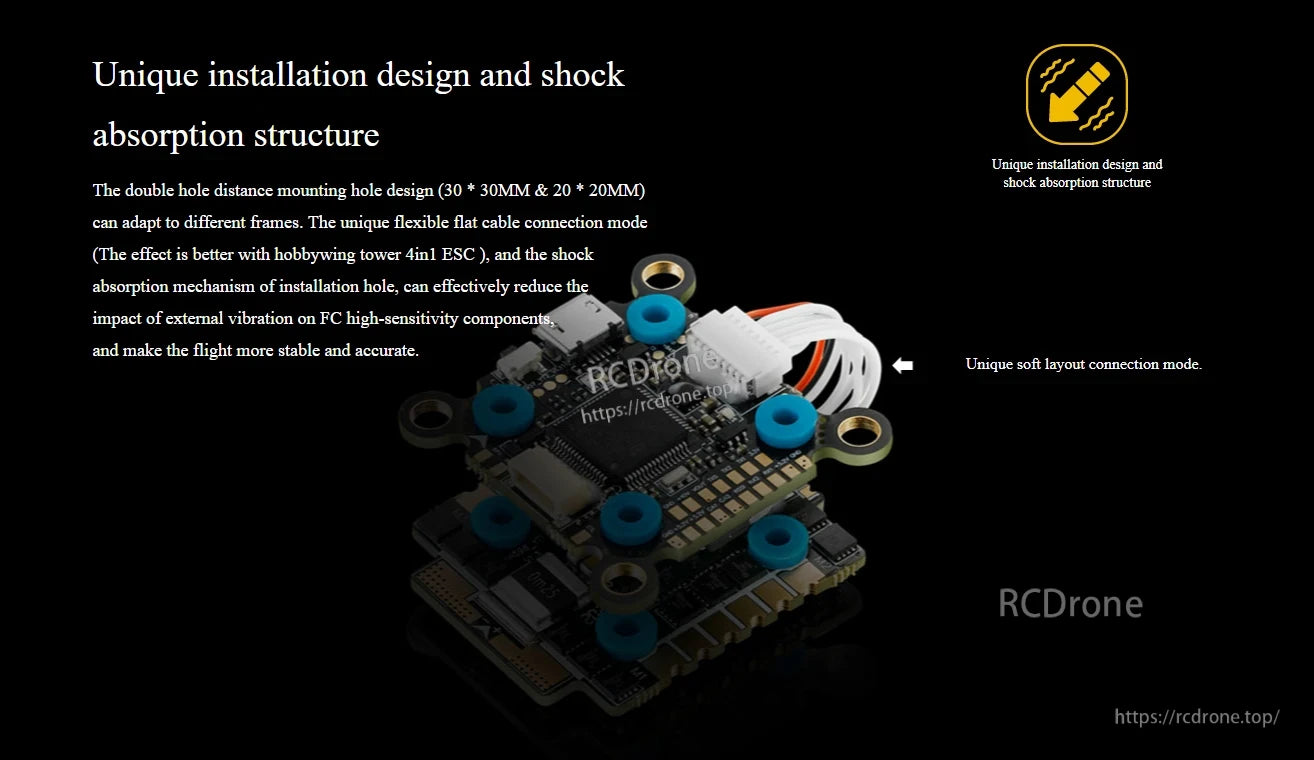

Le contrôleur de vol XRotor F7 utilise des trous montés sur amortisseurs et un connecteur de câble flexible pour s'adapter aux cadres de 30×30 mm ou 20×20 mm.

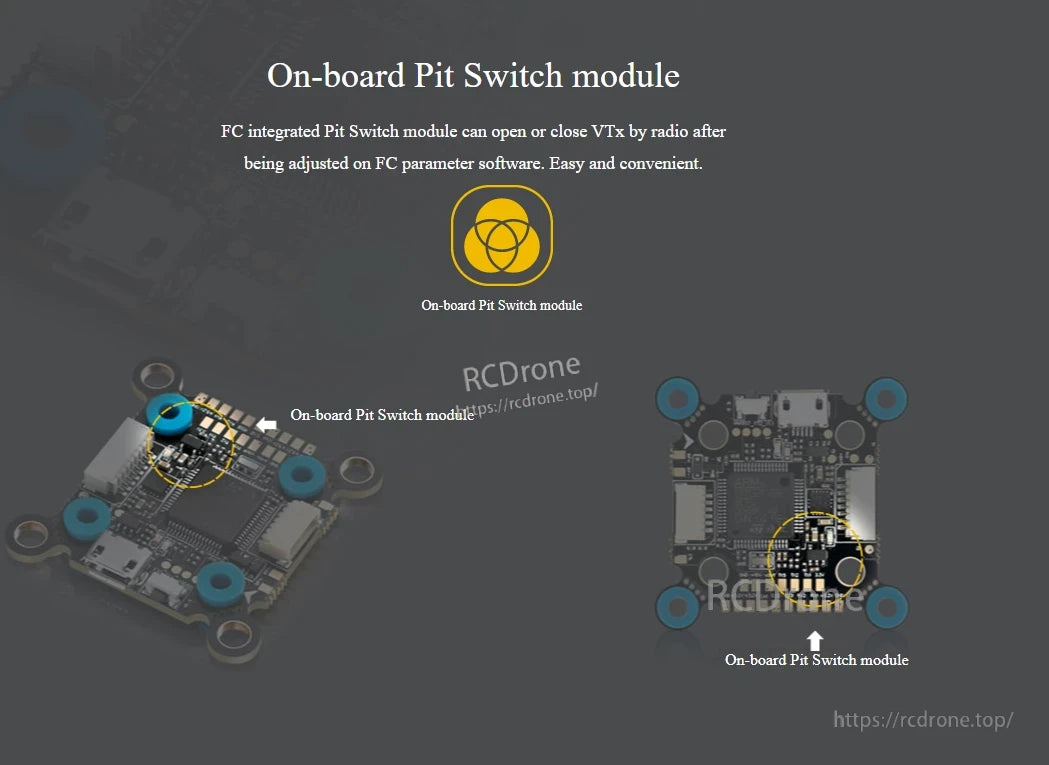

Le contrôleur de vol XRotor F7 comprend un module Pit Switch intégré pour contrôler un VTX à partir des paramètres radio après configuration dans le logiciel FC.
