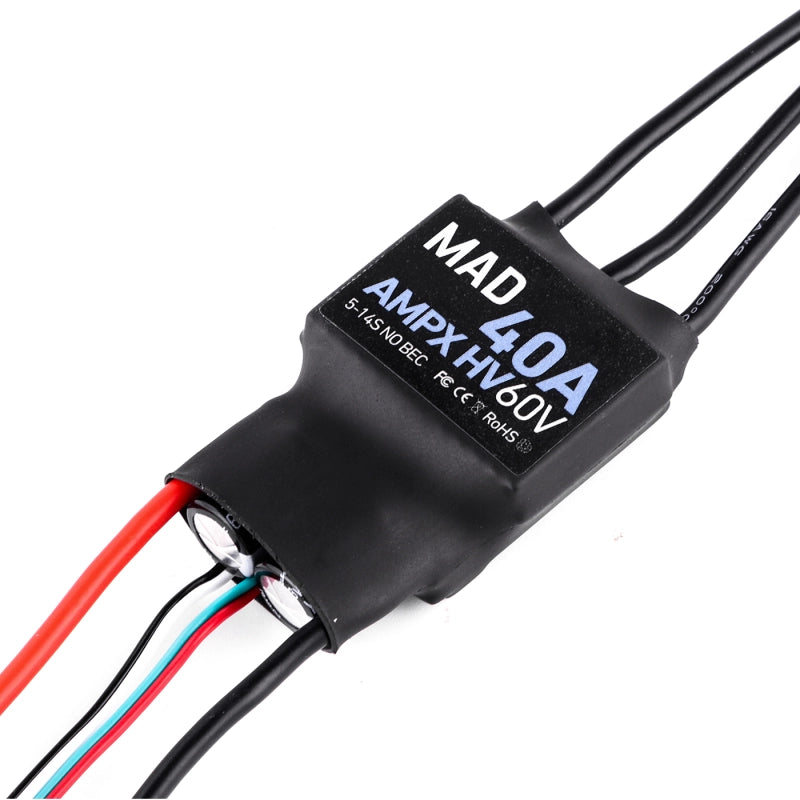

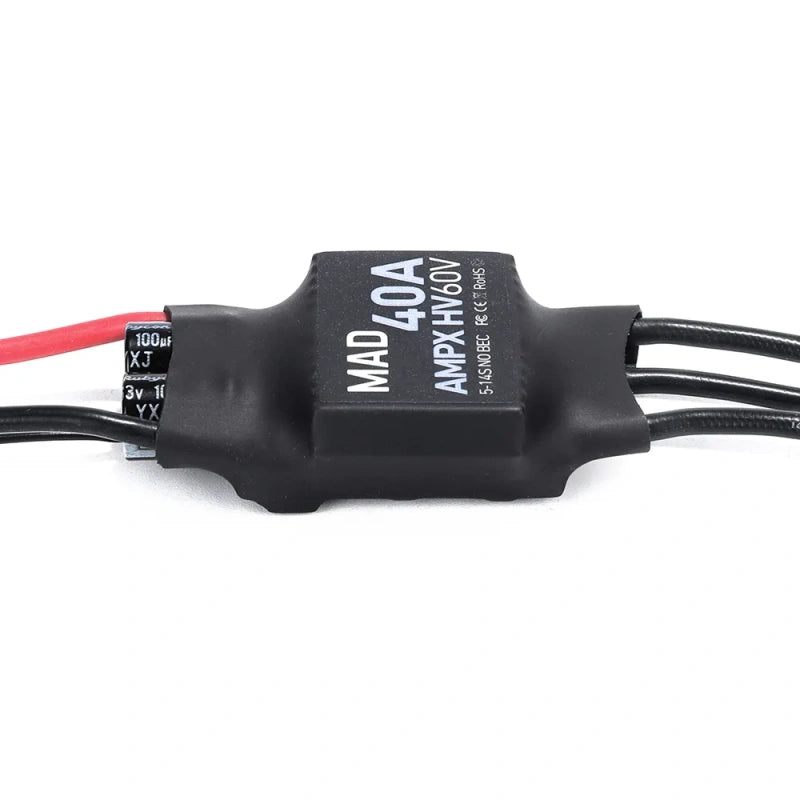

MAD AMPX 40A (5-14S) Drone ESC avec un dissipateur de chaleur

Aperçu

Le AMPX 40A (5-14S) Contrôleur de vol de drone avec dissipateur thermique est un contrôleur de vitesse électronique hautes performances conçu pour les applications de drones. Il prend en charge Batteries LiPo 5-14S (16V-64V) et fonctionnalités Communication CAN, commande d'accélérateur double (RPM+CAN), et fonctions de protection multiples. L'intégré dissipateur de chaleur assure une gestion thermique efficace, ce qui le rend idéal pour les applications de drones haute puissance.

Caractéristiques principales

• Large compatibilité de tension : Soutient Batteries LiPo 5-14S (16V-64V).
• Courant continu élevé : Fournit Courant continu de 40 A avec Limite de courant de crête de 48 A.
• Interface de communication CAN : Permet l'échange de données en temps réel avec les contrôleurs de vol (tension, courant, température et état de fonctionnement).
• Mise à niveau du micrologiciel possible : Permet des mises à jour logicielles futures pour des performances améliorées.
• Protection contre les surcharges : Redémarrage automatique illimité pour une sécurité renforcée.
• Protection IPX4 : Assure la durabilité contre l’exposition à l’eau.
• Prise en charge de l'étalonnage de l'accélérateur : Réglable Signal d'entrée PWM (50-500 Hz) avec 3,3 V compatibilité.

Fonctions de protection

• Protection contre les courts-circuits : Arrête automatiquement la sortie en cas de détection de court-circuit et redémarre après 100 ms.
• Protection contre le décrochage : Réinitialise l'accélérateur à zéro en cas de calage du moteur.
• Protection de tension : Empêche le fonctionnement si la tension est inférieure à 16 V ou supérieure à 64 V.
• Protection de la température : Réduit la production à 125°C, et s'arrête à 140°C.Reprise à 80°C.
• Protection contre la perte d'accélérateur : Coupe l'alimentation si le signal de l'accélérateur est perdu pendant plus de 2 secondes.
• Protection au démarrage : S'arrête si le moteur ne démarre pas dans les 10 secondes.

Spécifications techniques

Paramètre	Valeur
Modèle	Contrôleur de tension de puissance AMPX 40A
Batterie prise en charge	Batterie LiPo 5-14S (16 V-64 V)
Sortie BEC	Aucun
Fréquence du signal compatible	50-500 Hz
Tension du signal d'entrée PWM	3,3 V (compatible)
Niveau de protection	IPX4
Courant continu	40A
Limite de courant de pointe	48A
Mise à jour en ligne	Soutenu
Protection contre le calage du moteur	Soutenu
Communication CAN	Soutenu
Dimensions (LLH)	62,2 × 31,0 × 16,0 mm
Poids (hors fils)	Env.23g
Longueur du fil	16AWG / 380 mm (alimentation), 16AWG / 80 mm (moteur)

Guide de connexion ESC

• Fil noir : Fil de terre
• Fil blanc : Câble de signal d'accélérateur
• Fil rouge : CANH
• Fil vert : CANL

Guide de dépannage

Problème	Alarme	Cause	Solution
Le moteur ne démarre pas	Bip bip bip…	L'accélérateur n'est pas à zéro	Réglez la manette des gaz au minimum
Tension inférieure à 16 V	Bip bip… toutes les secondes	Tension de la batterie trop faible	Utilisez une batterie complètement chargée
Température supérieure à 125°C	Bip bip bip bip…	Surchauffe de l'ESC	Refroidir l'ESC dans un endroit ventilé
Court-circuit détecté	Bip bip bip bip…	Surcharge	Remplacer l'hélice par une autre adaptée

Sécurité et conformité

• Assurez le respect des réglementations de vol locales.
• Conçu pour les utilisateurs expérimentés de drones âgés de plus de 18 ans.
• Évitez la proximité des hélices à grande vitesse.
• Vérifiez toutes les connexions avant le vol.

Détails

L'AMPX 40A CAN ESC offre une protection multiple, notamment contre les courts-circuits, le décrochage, la tension, la température, la perte d'accélérateur et la protection au démarrage. Il prend en charge les cellules au lithium 5-14S, avec un courant continu de 40 A et une limite de courant de 48 A. Les caractéristiques comprennent une réponse rapide, une bonne compatibilité et une communication en temps réel via l'interface CAN.

L'AMPX 40A ESC HV prend en charge les cellules au lithium 5-14S, avec des dimensions de 62,2*31,0*16,0 mm et un poids d'environ 23 g. Il dispose de mises à jour en ligne, d'une protection contre la perte d'accélérateur et d'une protection contre le calage de la tension/du moteur. La température de fonctionnement varie de -20°C à 65°C. Le dépannage comprend les problèmes de démarrage du moteur, les limites de tension et les solutions de surchauffe. Les utilisateurs doivent suivre les consignes de sécurité pour un fonctionnement légal.
