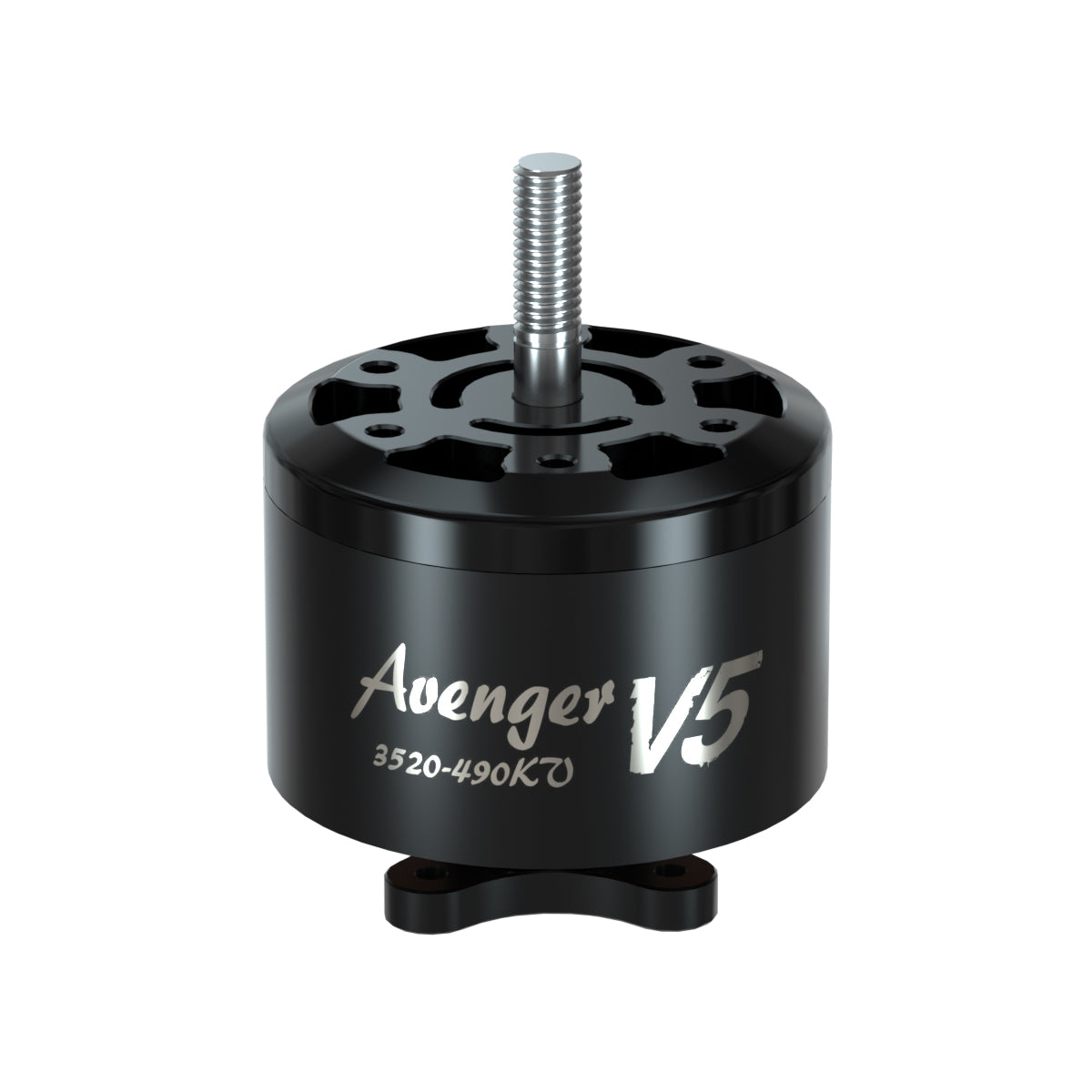

Moteur Brushless BrotherHobby Avenger 3520 V5 CW 330/380/420/470/490/540KV pour LiPo 6-8S
Moteur Brushless BrotherHobby Avenger 3520 V5 CW 330/380/420/470/490/540KV pour LiPo 6-8S
BrotherHobby
Impossible de charger la disponibilité du service de retrait
Aperçu
Le BrotherHobby Avenger 3520 V5 CW est un moteur sans balais conçu pour des configurations d'hélices repliables, avec des options KV répertoriées comme 330KV/380KV/420KV/470KV/490KV/540KV. La spécification du moteur indique un support LiPo 6–8S et une configuration 12N14P.
Caractéristiques clés
- Configuration orientée hélice repliable ; les pales repliables sont présentées comme faciles à installer et pratiques à transporter.
- Arbre en acier traité thermiquement SUS420 (répertorié comme arbre SUS420 dans les spécifications).
- Capuchons/boîtier en aluminium 7075 (Al 7075 répertorié pour le boîtier de base et le capuchon de cloche).
- Rotor : aimants en arc N52H.
- Fil émaillé de grade TU1 (texte de fonctionnalité), avec un fil répertorié comme 16# et une longueur de 35 cm.
- Roulements de haute précision premium (texte de fonctionnalité) ; taille des roulements répertoriée comme 12X6X4.
Spécifications
| Modèle | BrotherHobby Avenger 3520 V5 (CW) |
| Options KV | 330KV / 380KV / 420KV / 470KV / 490KV / 540KV |
| Non.de cellules (LiPo) | 6-8S |
| Configuration | 12N14P |
| Stator | 20mm |
| Boîtier de base | Al 7075 |
| Capuchon de cloche | Al 7075 |
| Matériau de l'arbre | SUS420 |
| Filetage de l'arbre de l'adaptateur de propulsion | M5 |
| Modèle de boulon | M3 (25X25mm) |
| Roulements | 12X6X4 |
| Rotor | Magnets en arc N52H |
| Fil | 16#; longueur 35cm |
| Poids | 196g avec fils SR de 35cm (spéc); 195g (indiqué dans le graphique de performance) |
Dimensions du dessin (d'après le dessin fourni)
| Marques de longueur | 55,55 mm; 46.70 mm; 18 mm |
| Marquages de diamètre | Ø41.80 mm; Ø28 mm; Ø25 mm |
| Filetage / trous | M5; 4xM3; 6xM3 |
Données de test de poussée (accélérateur à 100%)
Les graphiques de performance fournis indiquent : « La poussée d'un moteur unique est aussi élevée que 7,9 kg » et « 7,9 kg+ force de traction maximale pour un moteur unique ». Tous les blocs de test ci-dessous listent Accélérateur : 100 % et Température ambiante : 26 °C, avec une lecture de température après 2 minutes de fonctionnement à 100 % d'accélérateur.
| KV | Poussée maximale | Hélice | ESC | Tension | Courant maximal | RPM | Puissance maximale | Efficacité de poussée | Température après 2 min |
|---|---|---|---|---|---|---|---|---|---|
| 330KV | 6913g | Hélice pliable 1865 Triblade | 8S 50A | 33.6V | 43.5A | 7533 RPM | 1461W | 4.73 | 110°C |
| 380KV | 7903g | Pliant 1865 Triblade | 8S 60A | 33.6V | 59.1A | 8543 RPM | 1985W | 3.98 | 118°C |
| 420KV | 7301g | Pliant 15558 Triblade | 8S 70A | 33.6V | 60.7A | 9254 RPM | 2039W | 3.58 | 109°C |
| 470KV | 6394g | Pliant 1865 Triblade | 6S 60A | 25.1V | 57.9A | 6992 RPM | 1453W | 4.4 | 106°C |
| 490KV | 5772g | Pliant 15558 Triblade | 6S 60A | 25.2V | 55.6A | 8311 RPM | 1401W | 4.12 | 65°C |
| 540KV | 6107g | Hélice pliable 1660 Triblade | 6S 60A | 25.2V | 56.1A | 9390 RPM | 1413W | 4.32 | 63°C |

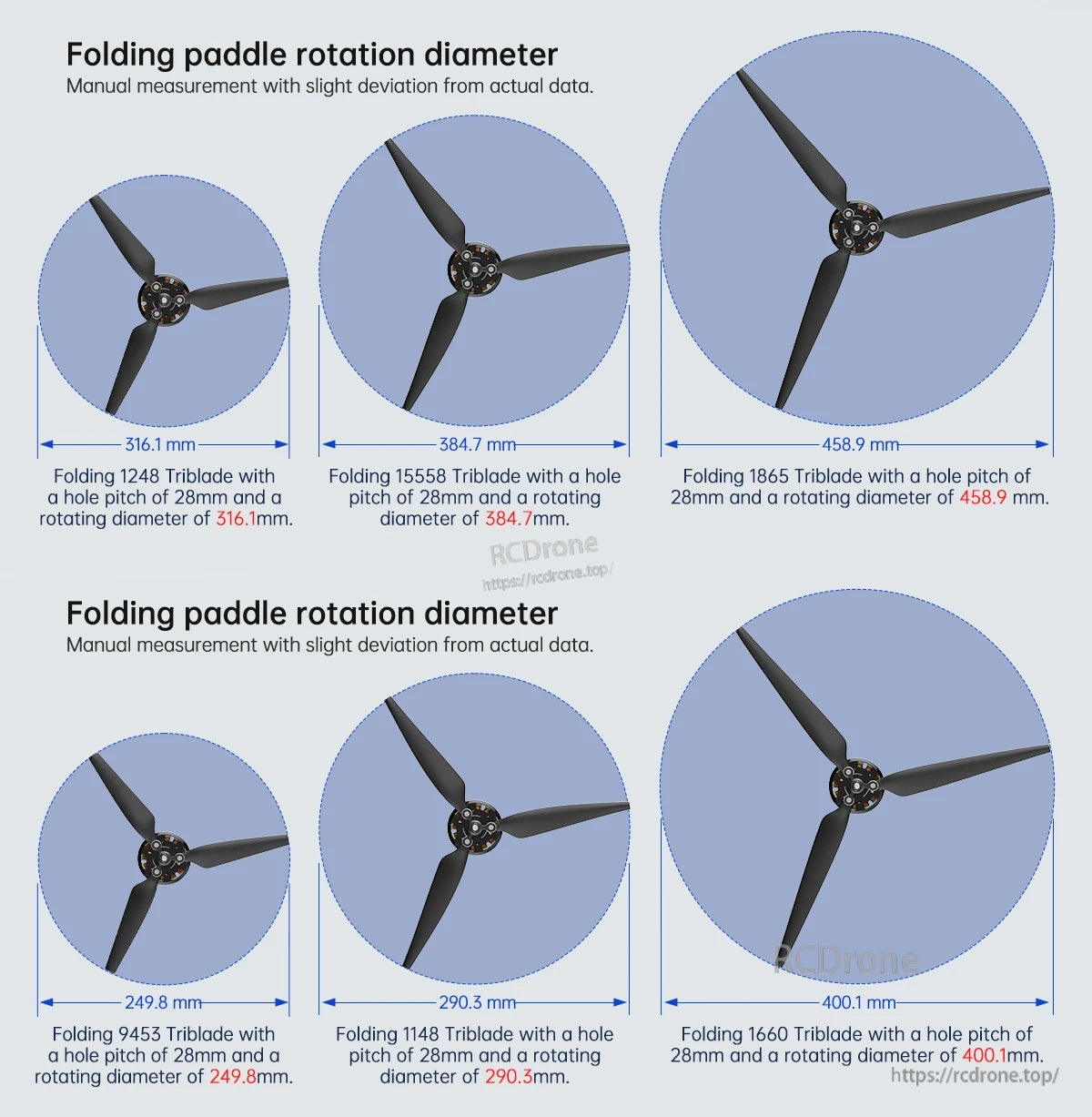

Diamètre de rotation de l'hélice pliable (Pas du trou : 28mm)
La mesure manuelle est notée pour avoir une légère déviation par rapport aux données réelles.
| Modèle d'hélice | Type | Diamètre de rotation |
|---|---|---|
| Hélice pliable 1248 | Tribladée | 316.1 mm |
| Hélice pliable 15558 | Tribladée | 384.7 mm |
| Hélice pliable 1865 | Tribladée | 458.9 mm |
| Hélice pliable 9453 | Tribladée | 249.8 mm |
| Pliante 1148 | À trois pales | 290,3 mm |
| Pliante 1660 | À trois pales | 400,1 mm |
Pièces d'installation (à partir du diagramme d'installation fourni)
- Rainure cylindrique filetée externe
- Connecteur d'hélice (haut et bas)
- Entretoise (haut et bas)
- Hélice pliante
- Écrou à bride
Ce qui est inclus

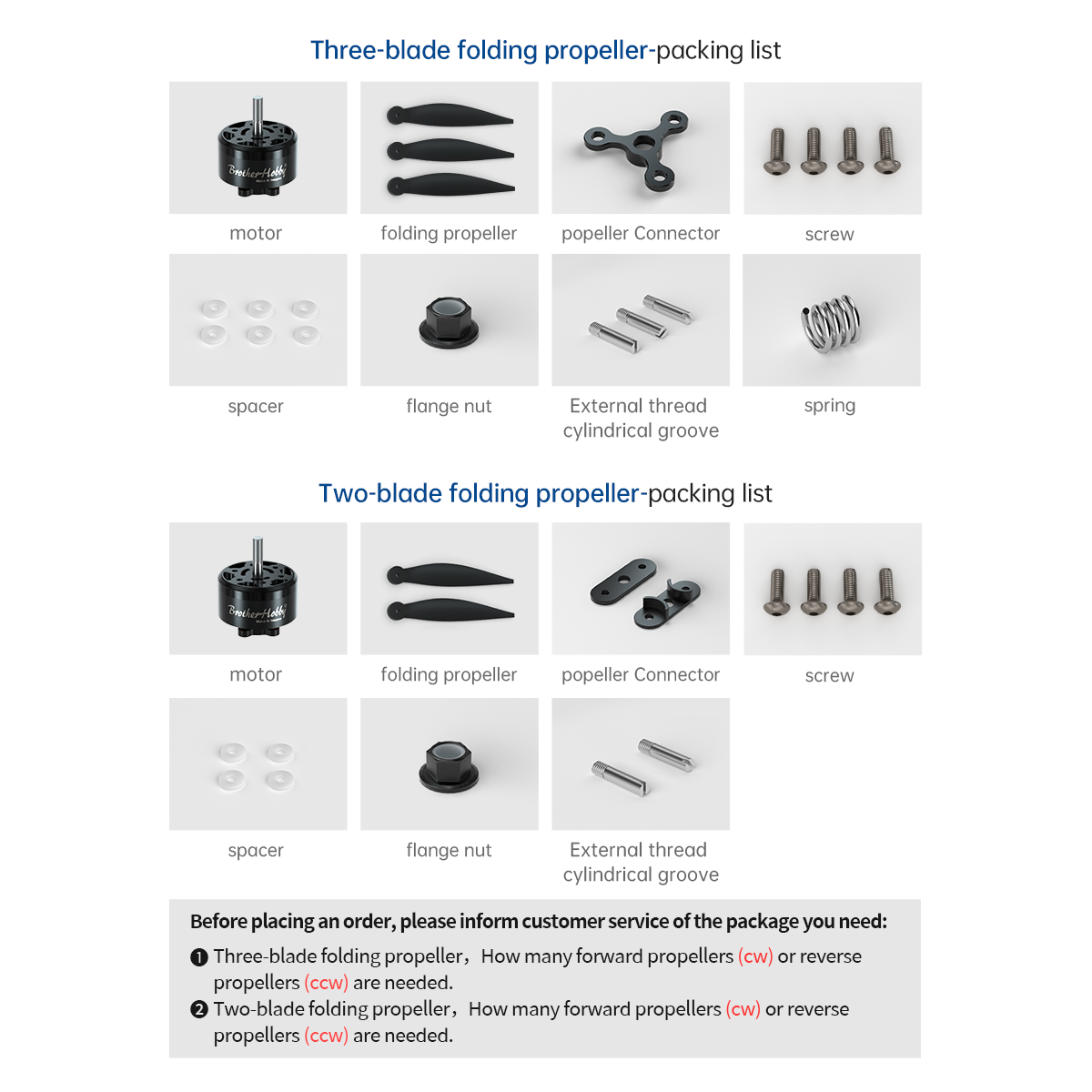

Deux types d'emballage sont présentés dans les listes d'emballage fournies :
- Liste d'emballage de l'hélice pliante à trois pales : moteur ; hélice pliante ; connecteur d'hélice ; vis ; entretoise ; écrou à bride ; rainure cylindrique filetée externe ; ressort.

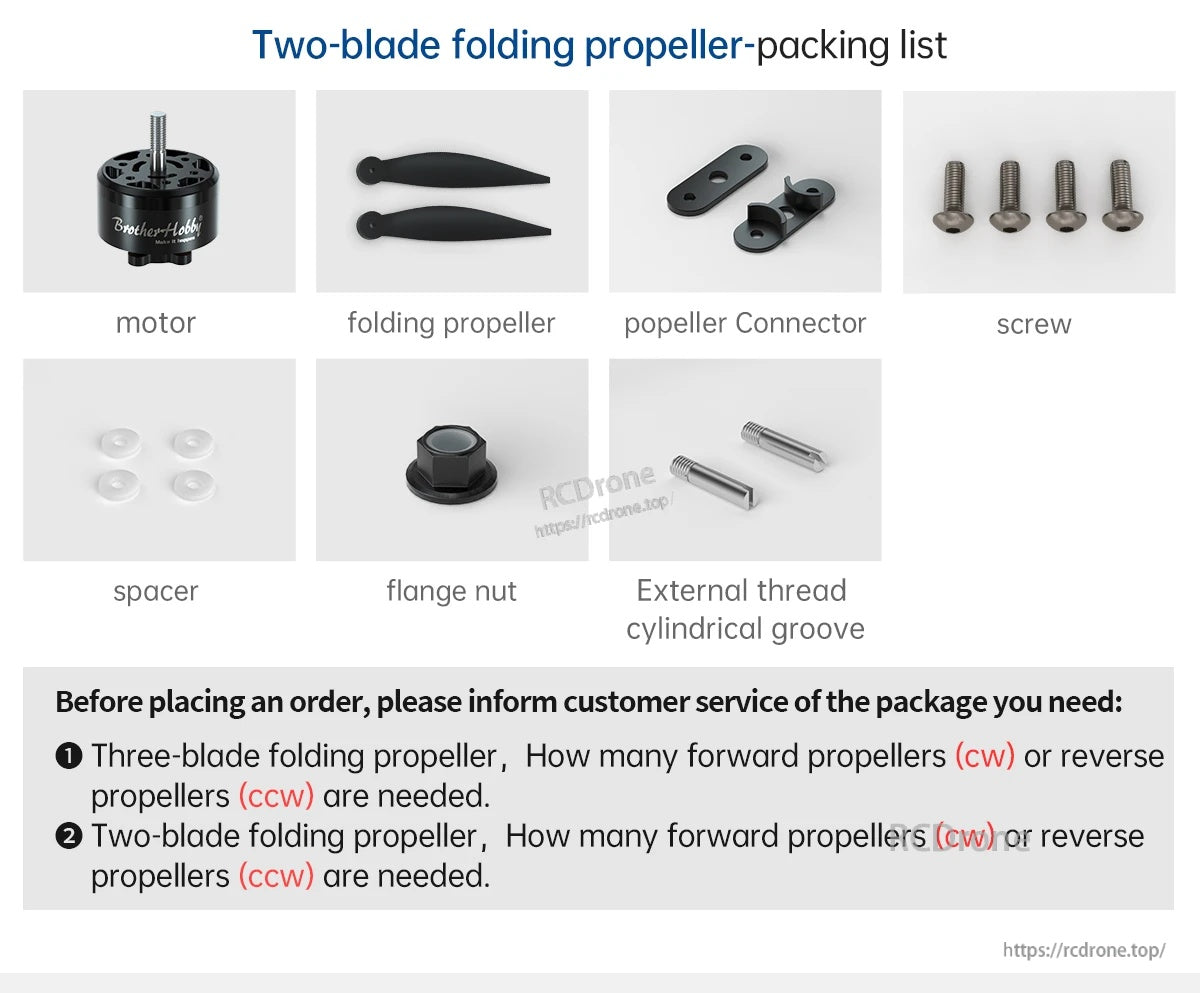

- Liste d'emballage de l'hélice pliante à deux pales : moteur ; hélice pliante ; connecteur d'hélice ; vis ; entretoise ; écrou à bride ; rainure cylindrique filetée externe.
Pour obtenir de l'aide pour confirmer la sélection de KV et la direction requise de l'hélice CW/CCW ou le type de paquet, contactez le support à https://rcdrone.top/ ou envoyez un e-mail à support@rcdrone.top.
Applications
- Constructions multirotors utilisant des hélices pliables
- Systèmes d'alimentation UAV/drone industriel 6–8S (dépendant de KV)
Détails

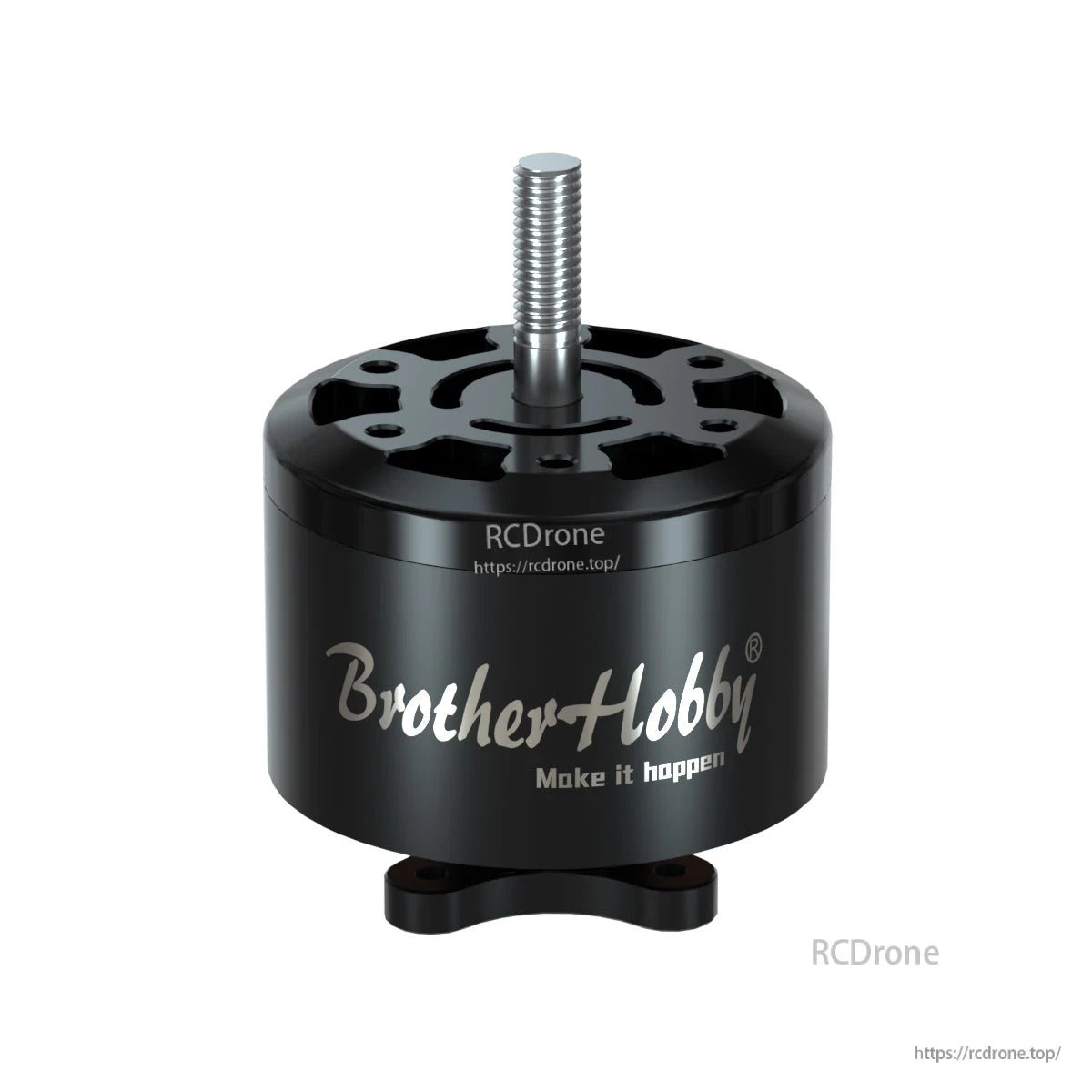

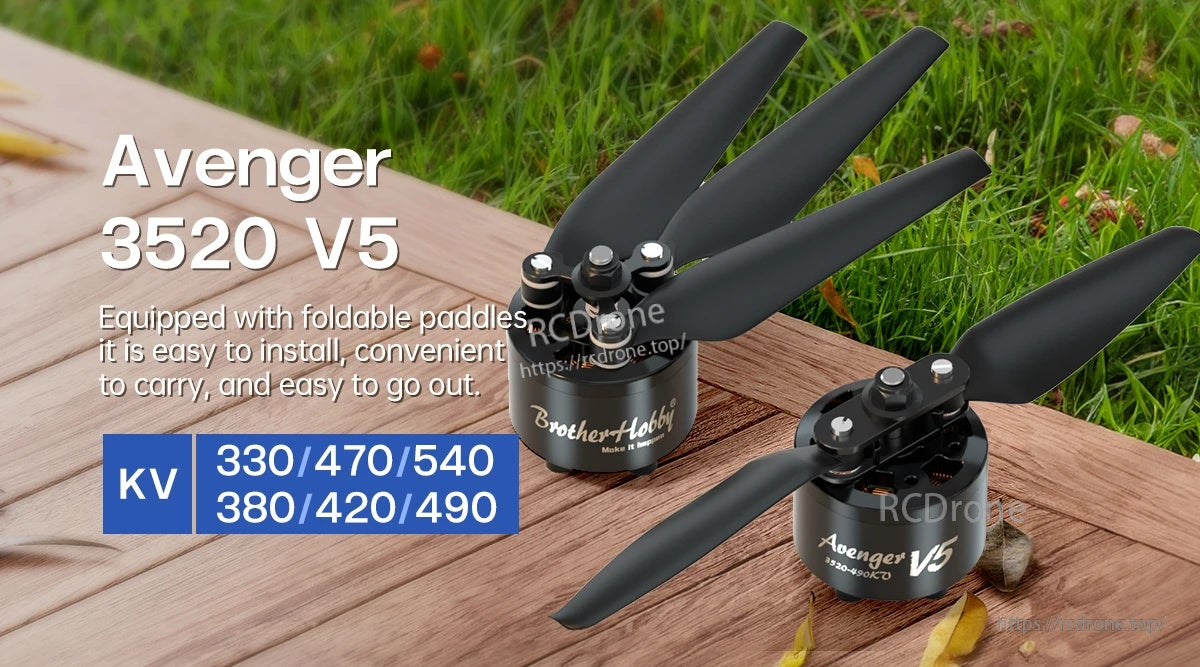

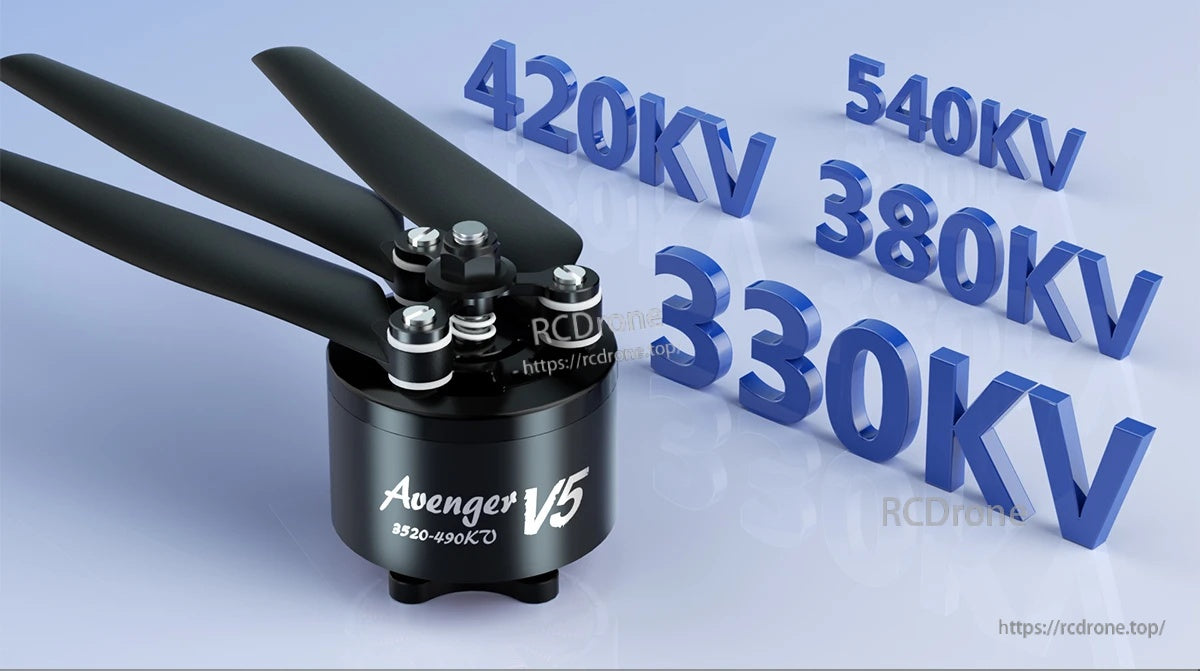

Le moteur brushless BrotherHobby Avenger 3520 V5 est présenté avec des pales d'hélice pliables et des options de KV allant de 330 à 540.

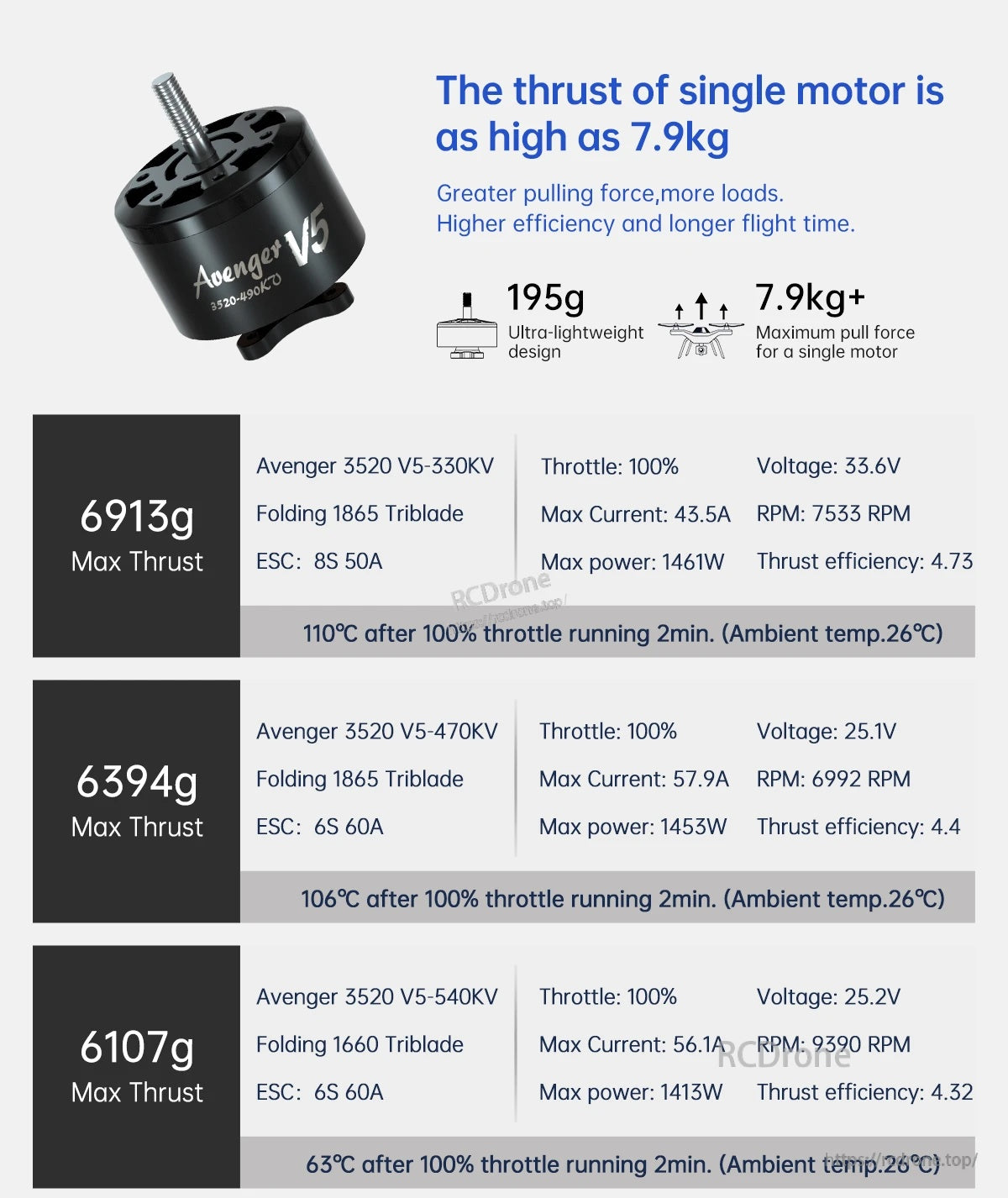

Les tests de poussée de l'Avenger 3520 V5 indiquent jusqu'à 7,9 kg de traction maximale avec des tableaux pour les configurations 330KV, 470KV et 540KV à plein régime.

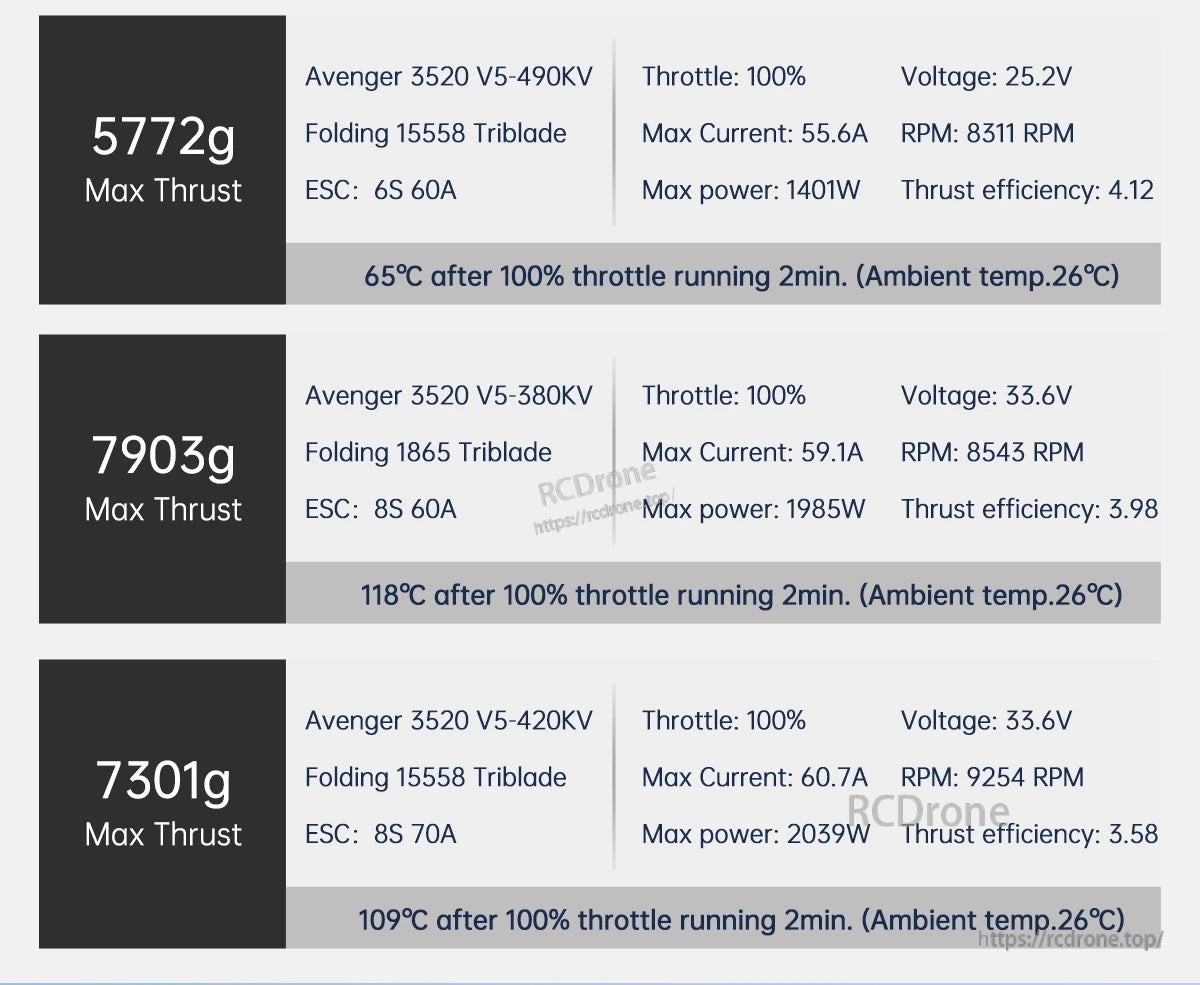

Les données de test du moteur Avenger 3520 V5 à 100 % de gaz indiquent une poussée maximale de 5772g à 7903g ainsi que la tension, le courant, les RPM, la puissance, l'efficacité et les relevés de température de 2 minutes.
Le moteur sans balais BrotherHobby Avenger V5 3520 CW est proposé en options de 330KV, 380KV, 420KV et 540KV pour différents montages.

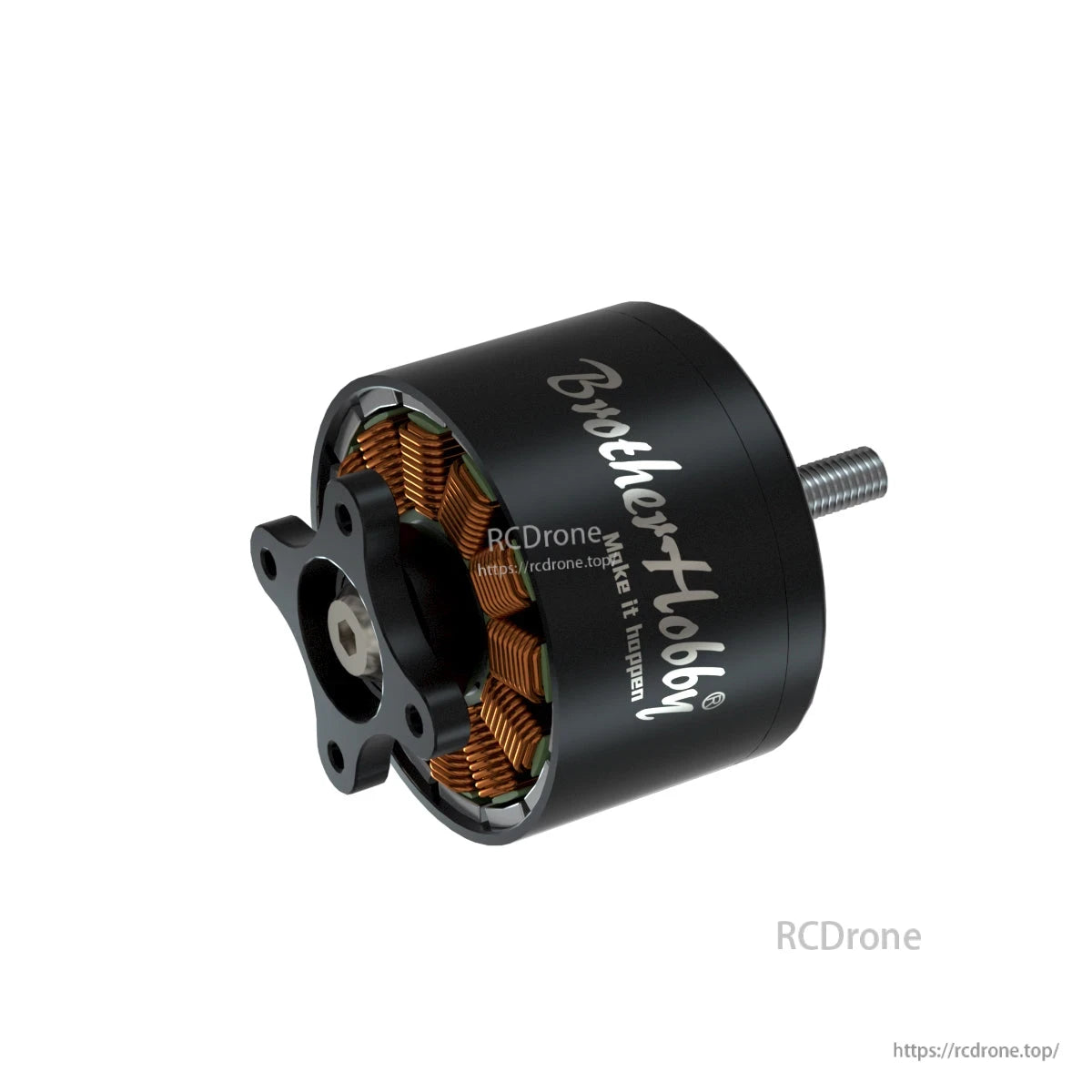

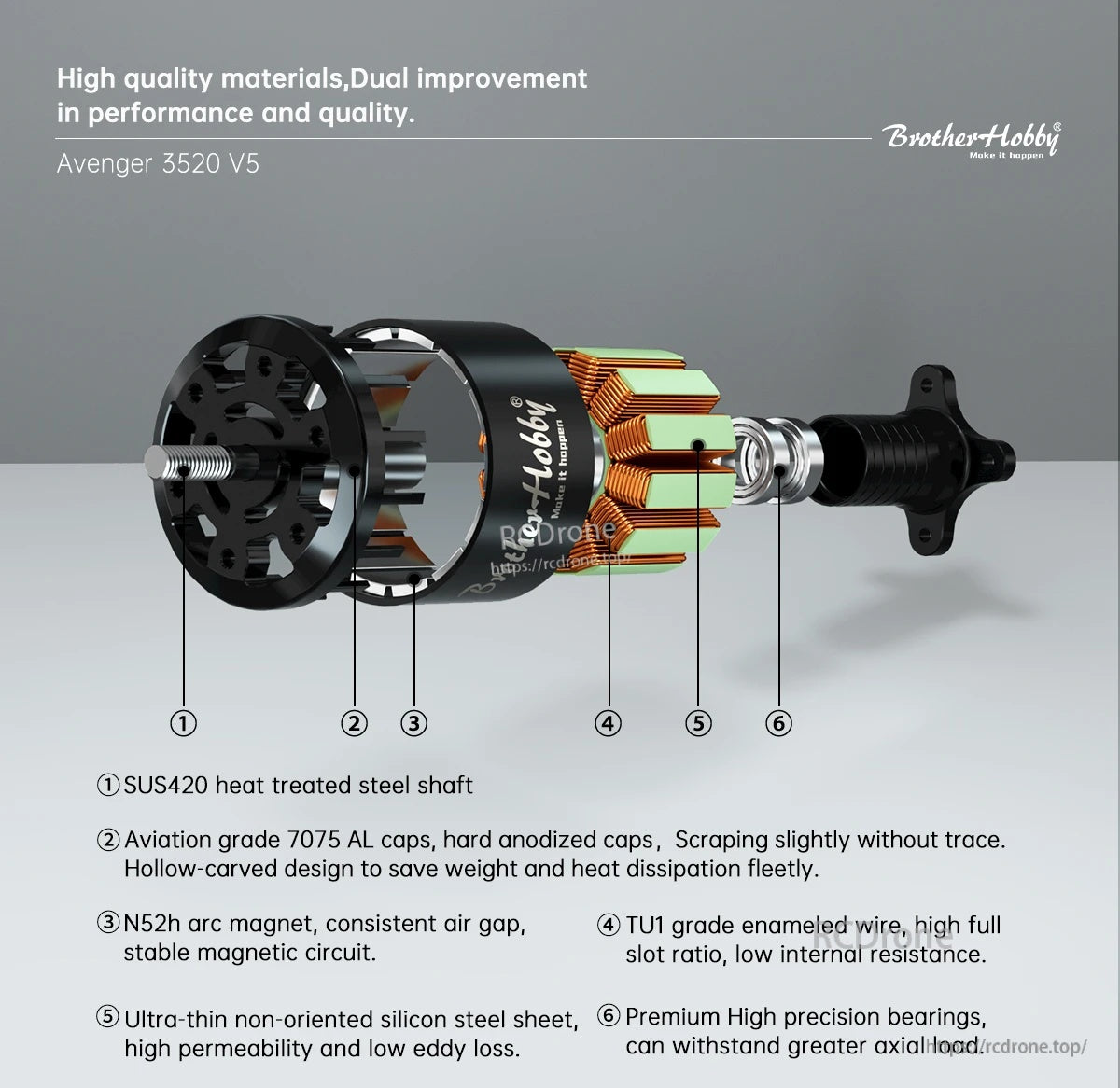

Le moteur Avenger 3520 V5 utilise un arbre en acier SUS420, des capuchons en aluminium 7075, des aimants N52H et des roulements de précision pour une construction durable.

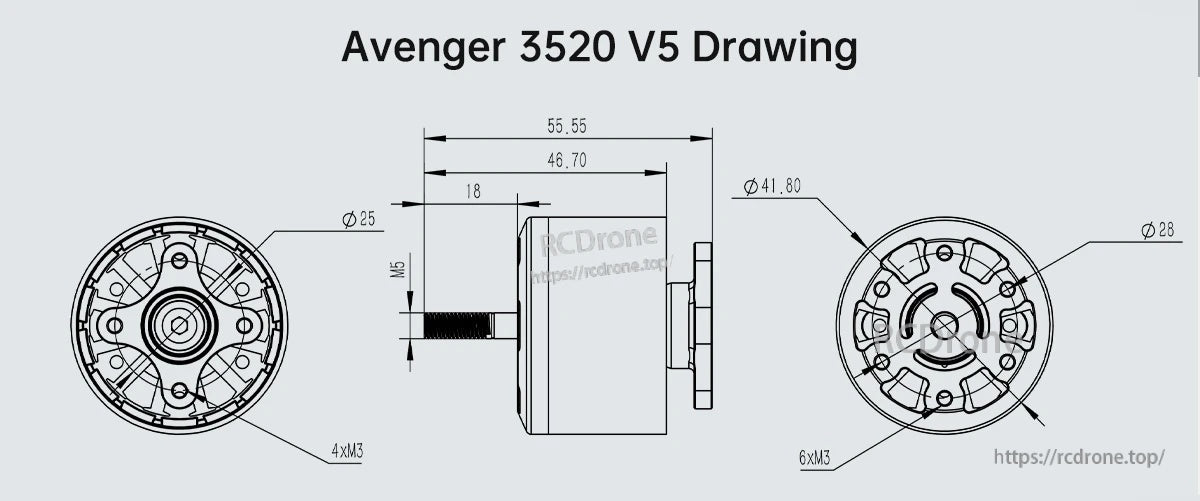

Le dessin du moteur Avenger 3520 V5 indique des dimensions clés comme un diamètre de corps de 41,80 mm et une longueur totale de 55,55 mm pour des vérifications d'ajustement et de montage.
Les options d'hélices pliantes avec un pas de trou de montage de 28 mm varient de 249,8 mm à 458,9 mm en diamètre de rotation mesuré pour correspondre à votre configuration de moteur.
Le moteur Avenger V5 530KV est associé à une hélice pliable à trois pales de 1865 pour une configuration de drone compacte et efficace.

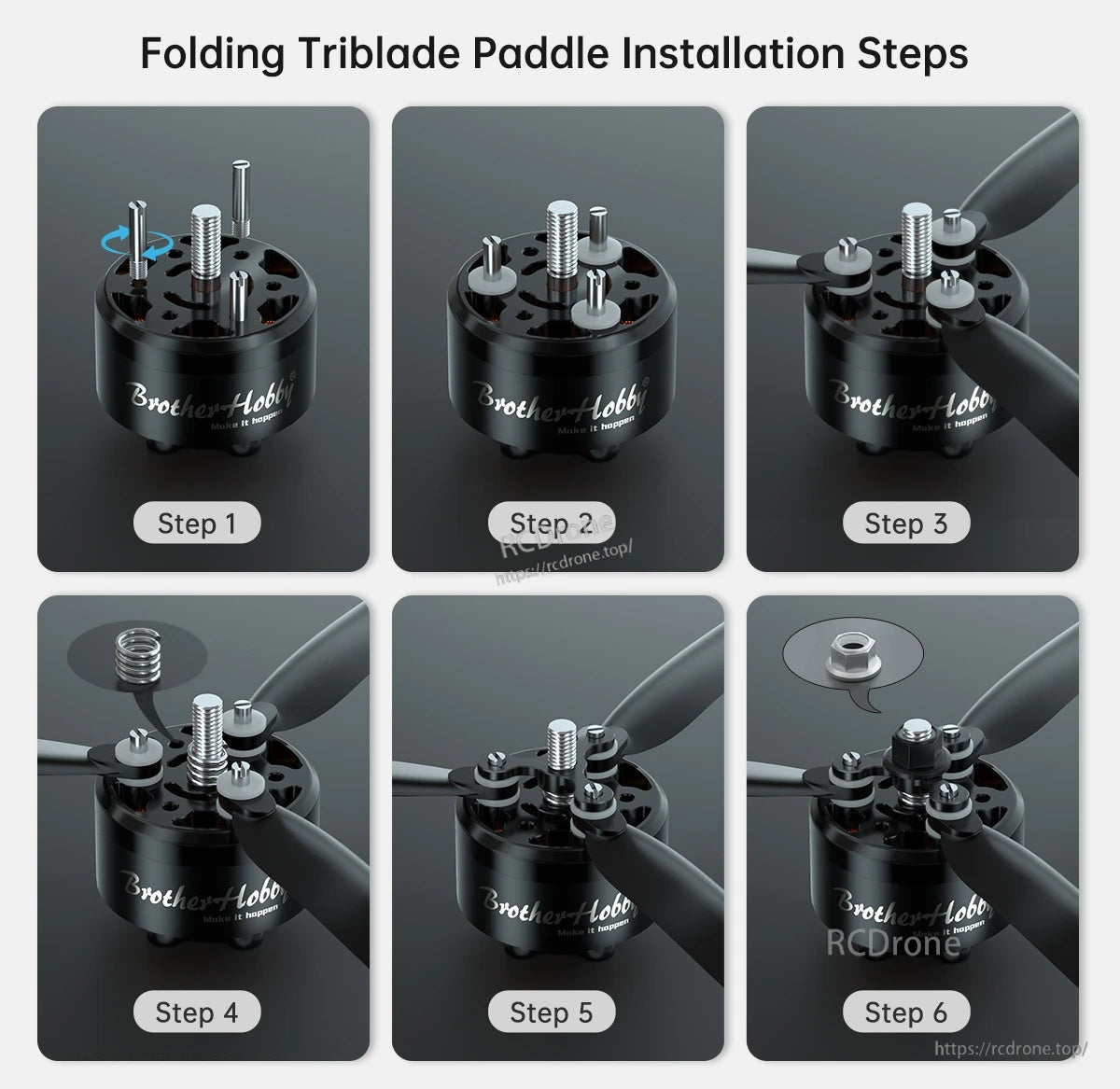

Un montage d'hélice triblade pliable étape par étape aide à garantir que le matériel du moyeu de l'hélice est assemblé et serré dans le bon ordre.

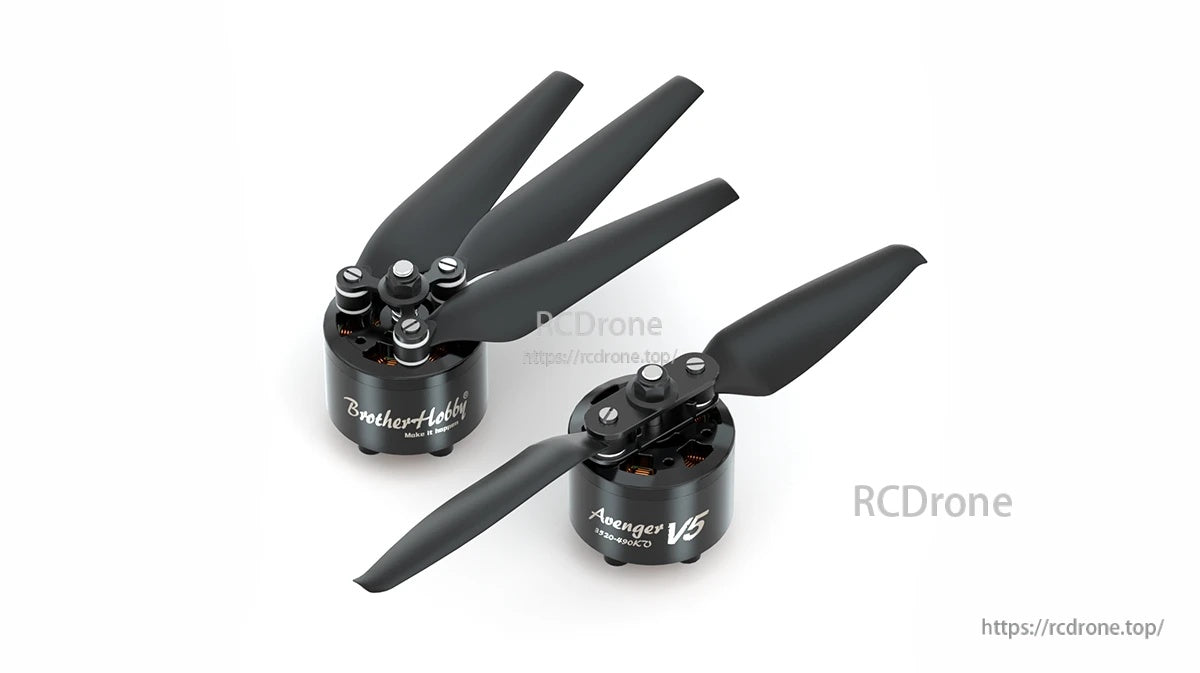

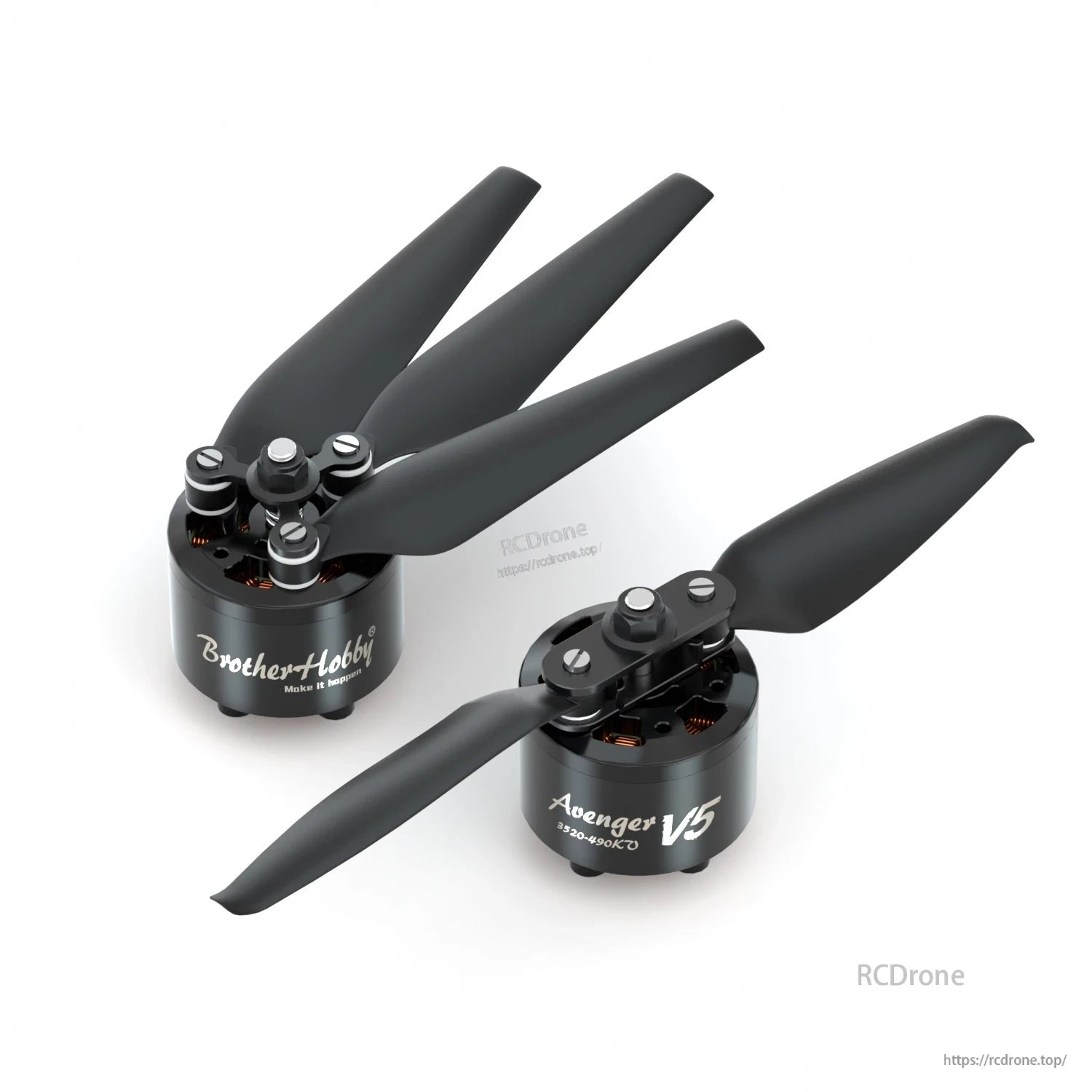

Les moteurs sans balais BrotherHobby Avenger V5 sont livrés avec des hélices installées pour un contrôle rapide de l'ajustement lors de la configuration.

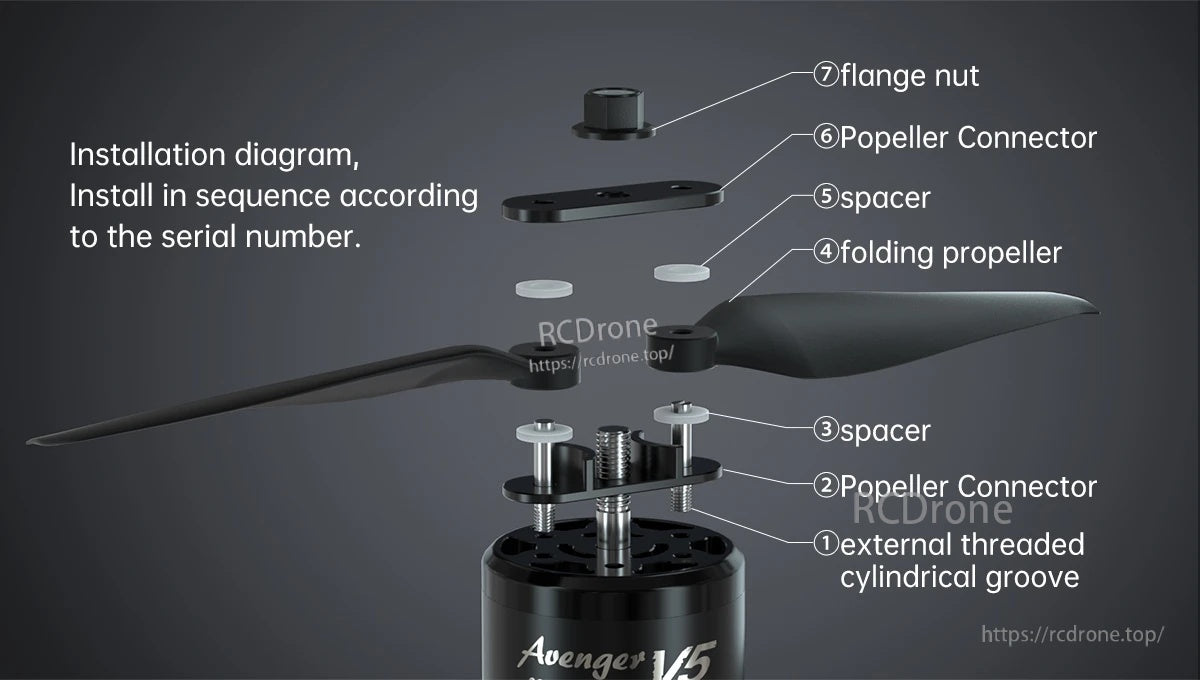

Le moteur BrotherHobby Avenger 3520 V5 CW utilise un connecteur d'hélice, des entretoises et un écrou de bride pour l'assemblage de l'hélice pliable.

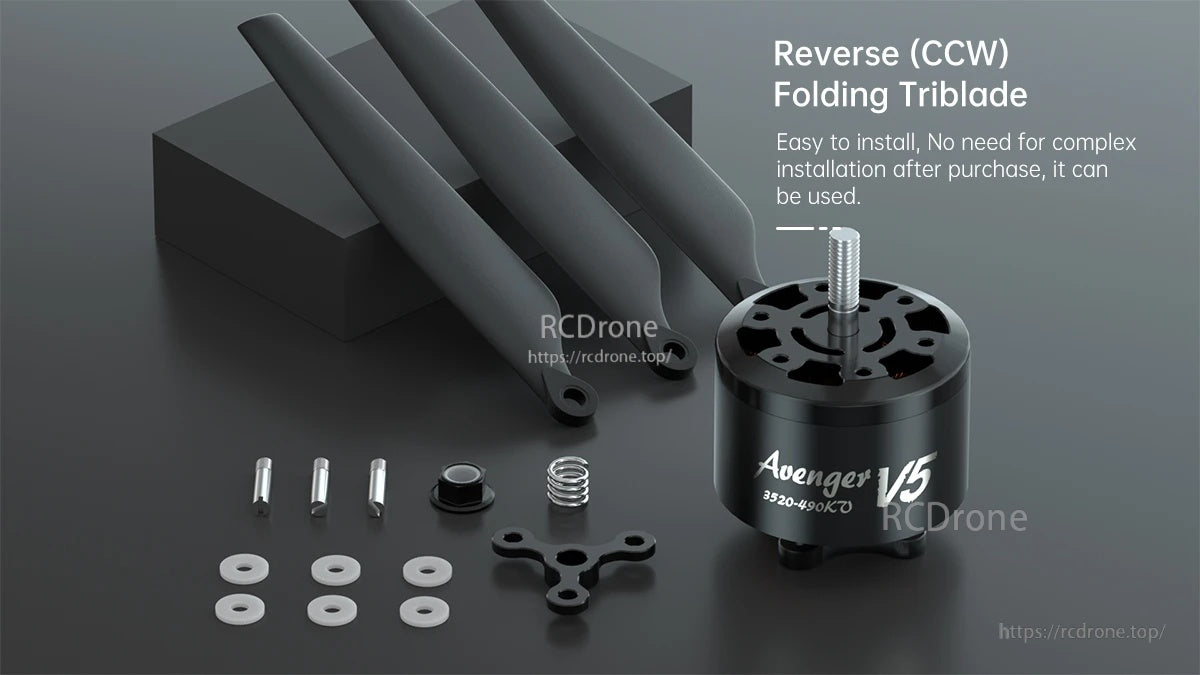

Le kit de moteur BrotherHobby Avenger V5 3520 comprend des pales triblades pliables inversées (CCW) ainsi que des vis, des rondelles et un moyeu pour la configuration.

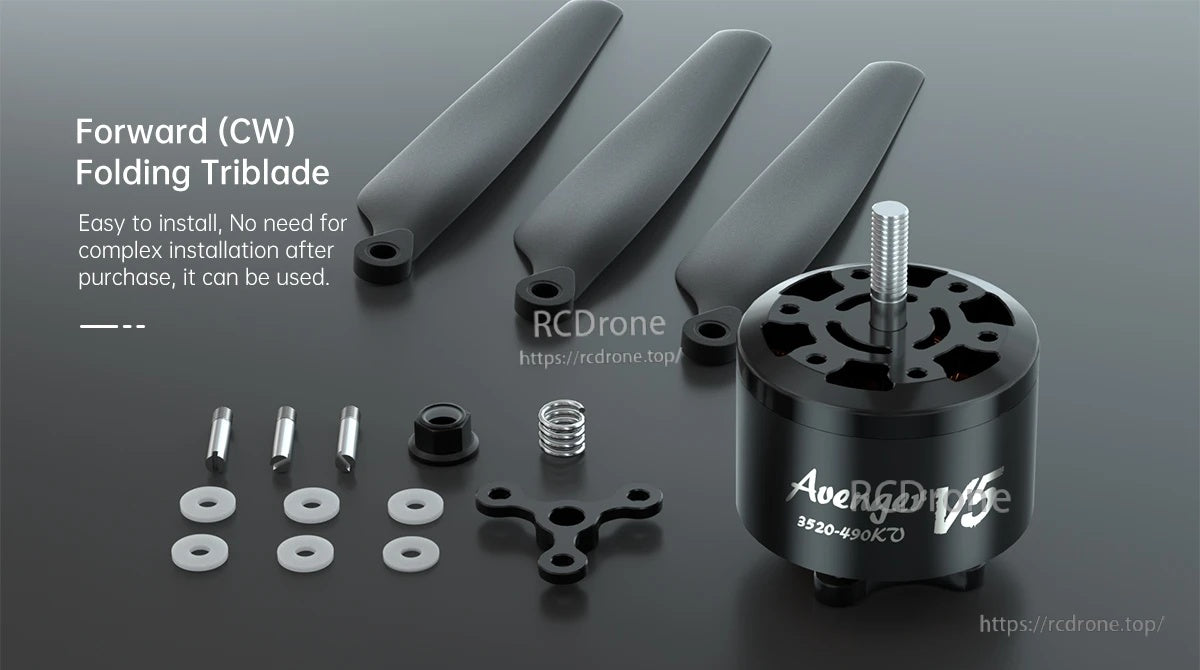

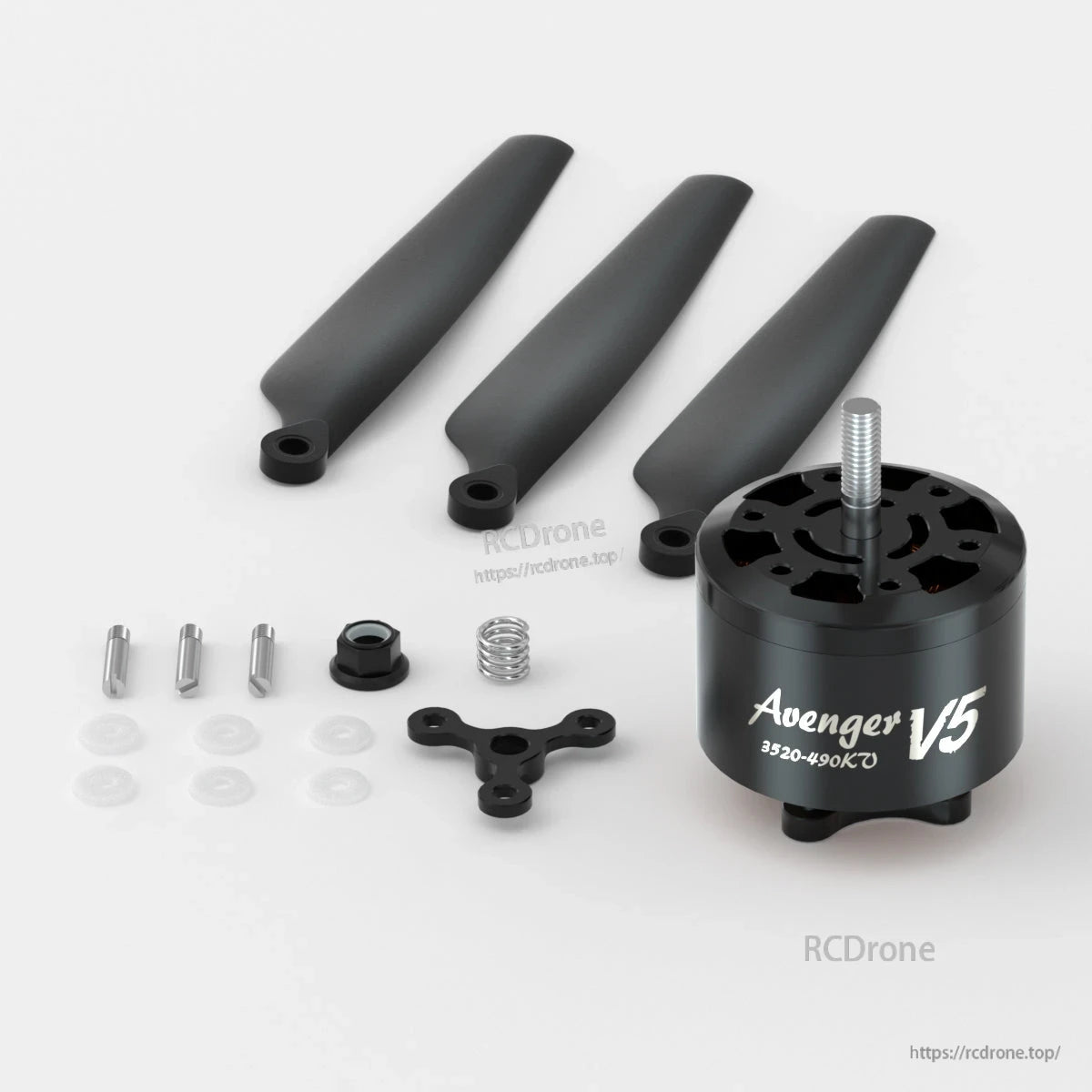

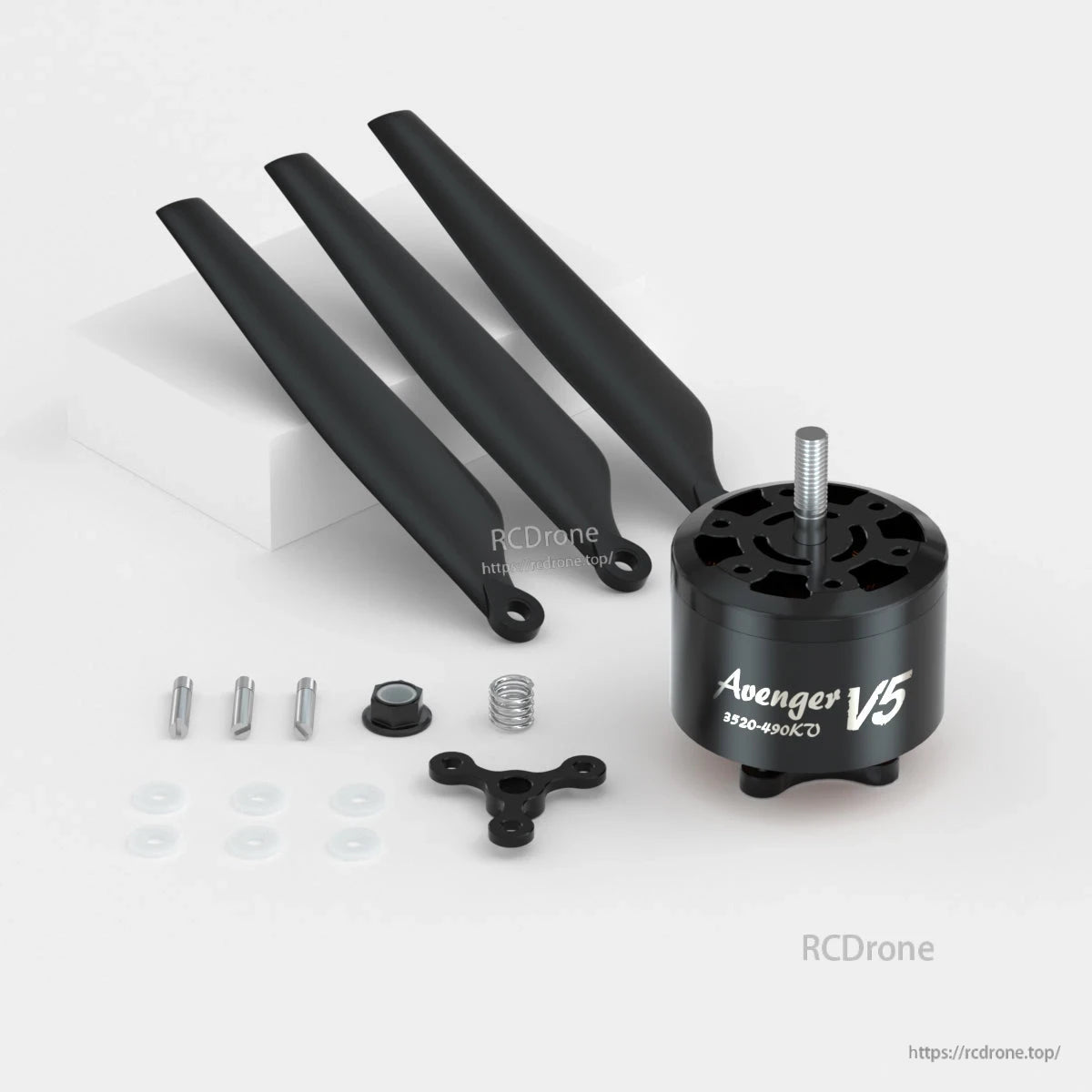

Le moteur sans balais BrotherHobby Avenger V5 3520 CW est livré avec un ensemble d'hélices triblades pliables et du matériel d'installation de base pour une configuration rapide.

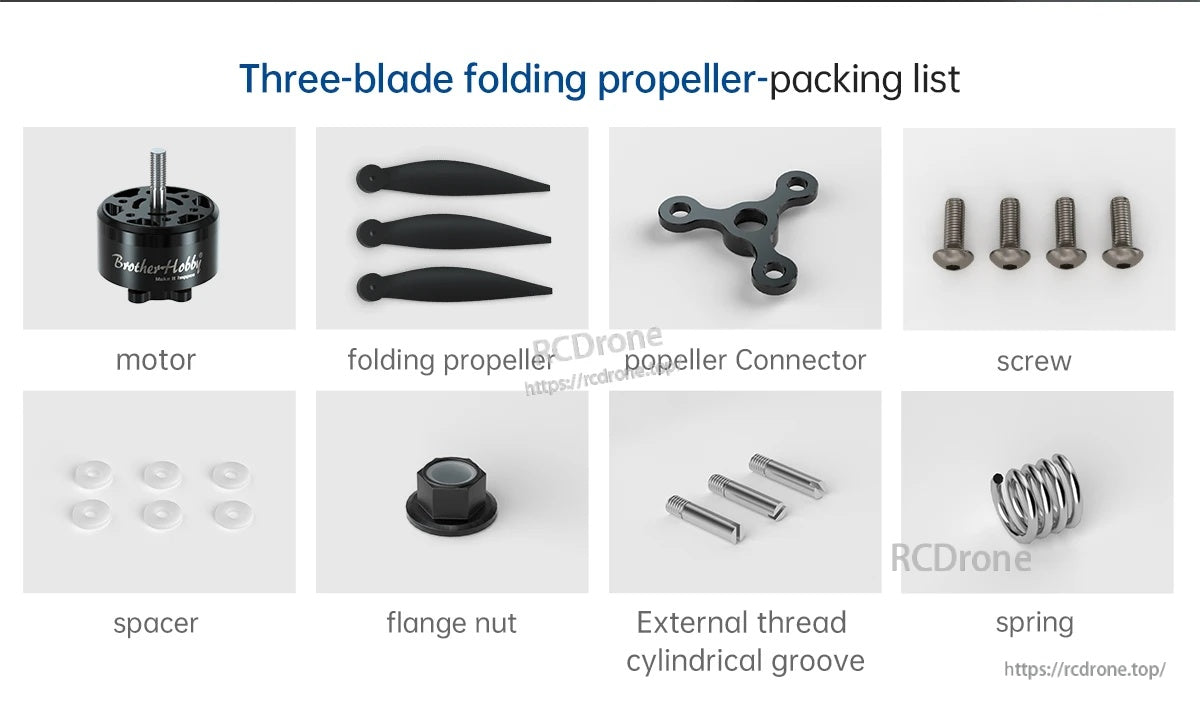

L'ensemble d'hélices pliables à trois pales comprend un moteur, des pales pliables, un connecteur d'hélice, des vis, des entretoises, un écrou de bride et un ressort pour l'assemblage.
Le kit comprend le moteur ainsi que des hélices pliables, un connecteur d'hélice, des vis, des entretoises et un écrou de bride, avec une direction d'hélice CW ou CCW sélectionnable lors de la commande.

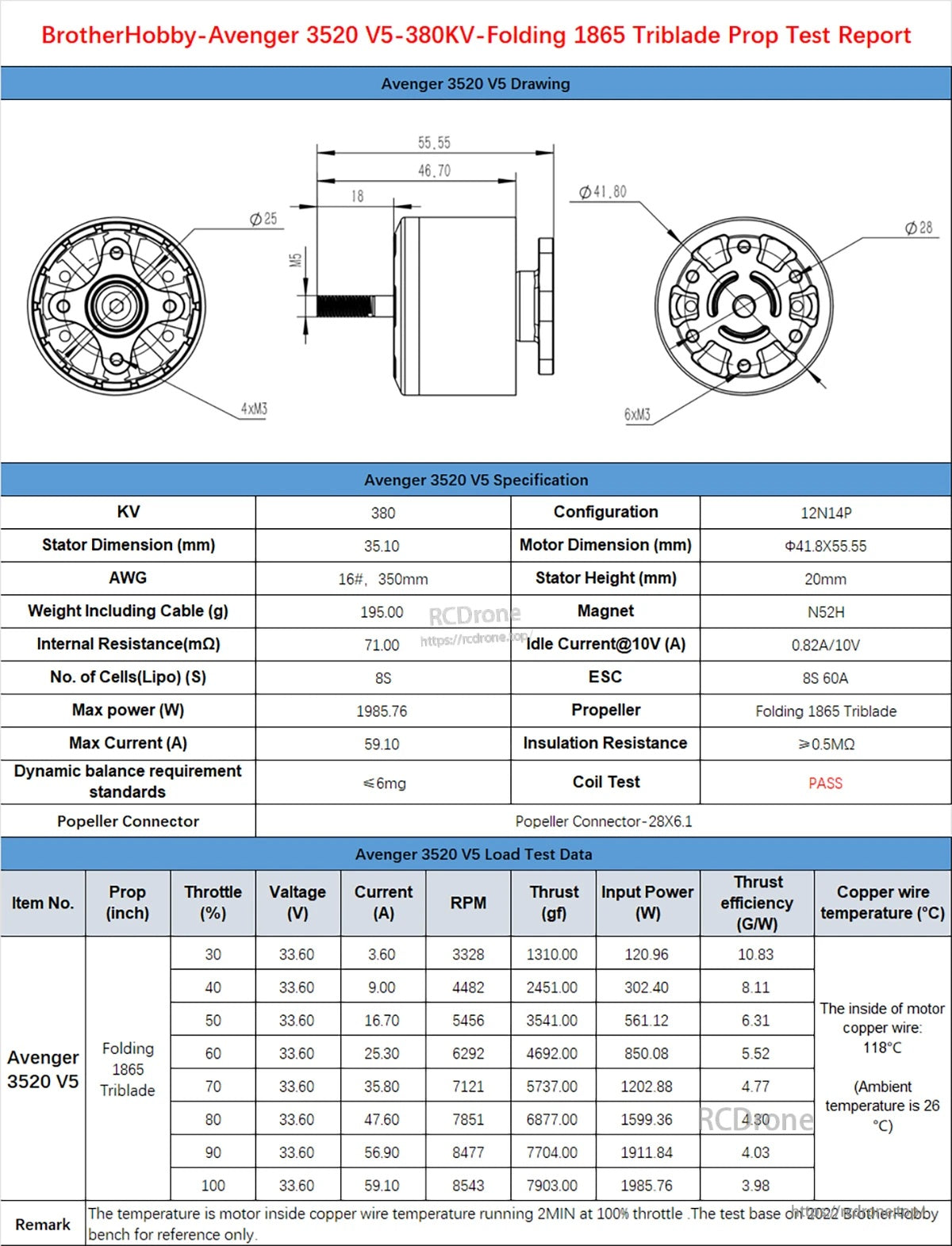

Les spécifications du BrotherHobby Avenger 3520 V5 incluent un dessin dimensionnel et des données de test de poussée/puissance utilisant une hélice triblade pliable 1865.
Les spécifications de l'Avenger 3520 V5 et les résultats des tests de charge sont présentés avec des dessins dimensionnels ainsi que des chiffres de KV, tension, courant, poussée et efficacité.
Les spécifications du moteur BrotherHobby Avenger 3520 V5 indiquent 420KV, un stator de 35×20 et des données de test de charge 6S avec une hélice triblade pliable 1555.
Les spécifications du moteur BrotherHobby Avenger 3520 V5 470KV incluent un stator de 31×20mm, un support 6S et un courant maximal indiqué de 57A.
La fiche technique du moteur Avenger 3520 V5 490KV liste les dimensions clés et un ensemble de données de test d'hélice triblade 1555B avec des chiffres de poussée, de puissance d'entrée et d'efficacité.
Les spécifications du moteur BrotherHobby Avenger 3520 V5 540KV incluent un stator de 16×30mm, un poids de 196g et des données de test de poussée et d'efficacité de l'hélice triblade pliable 1660.

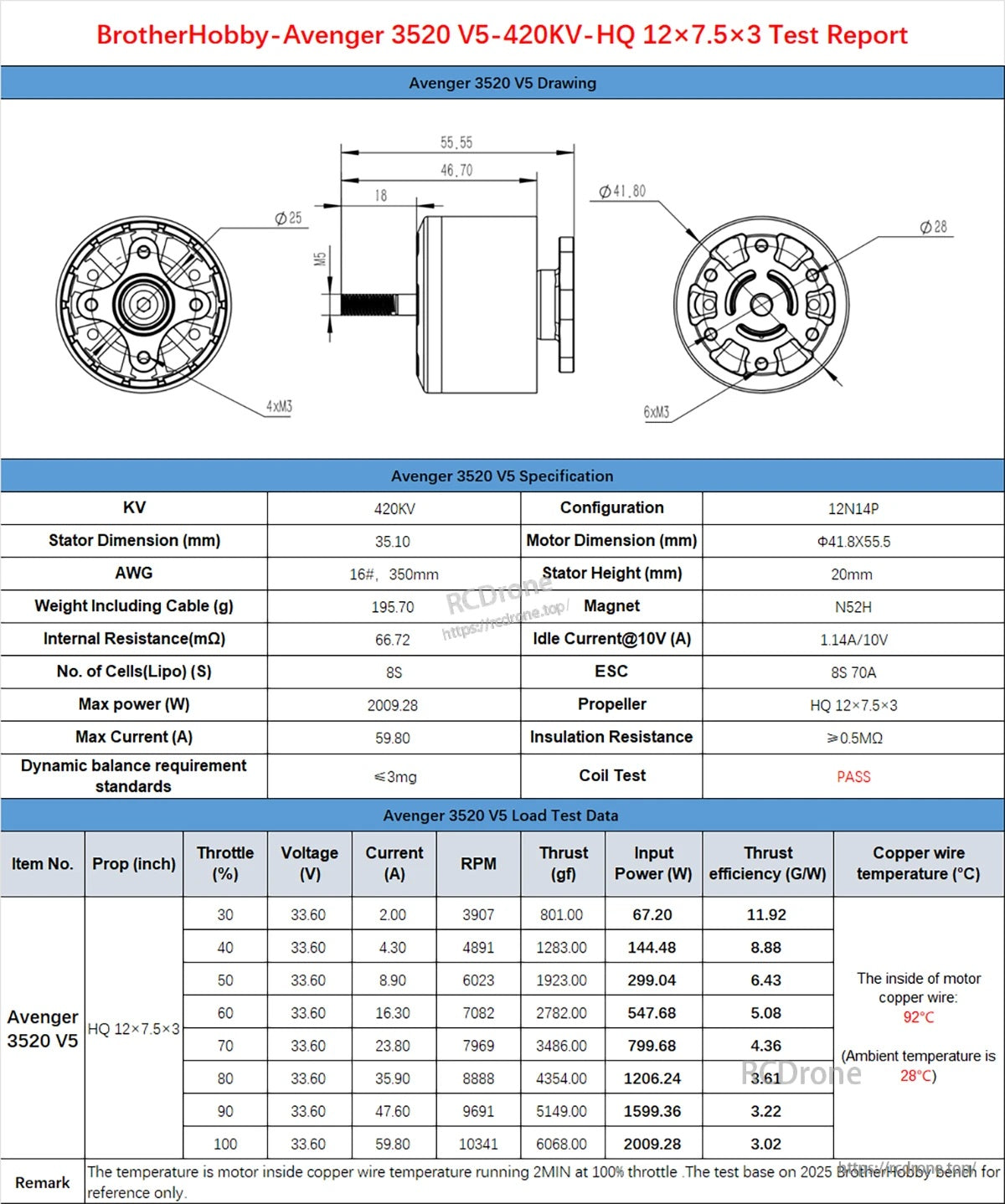

BrotherHobby Avenger 3520 V5 CW 420KV spécifications du moteur liste un stator de 35×20mm, une taille de moteur de Ø41.8×55.5mm, et des données de test d'hélice HQ 12×7.5×3.
La fiche technique du moteur Avenger 3520 V5 420KV liste les dimensions clés, le poids, les détails de configuration 8S, et les données de poussée avec une hélice HQ 13×9×3.

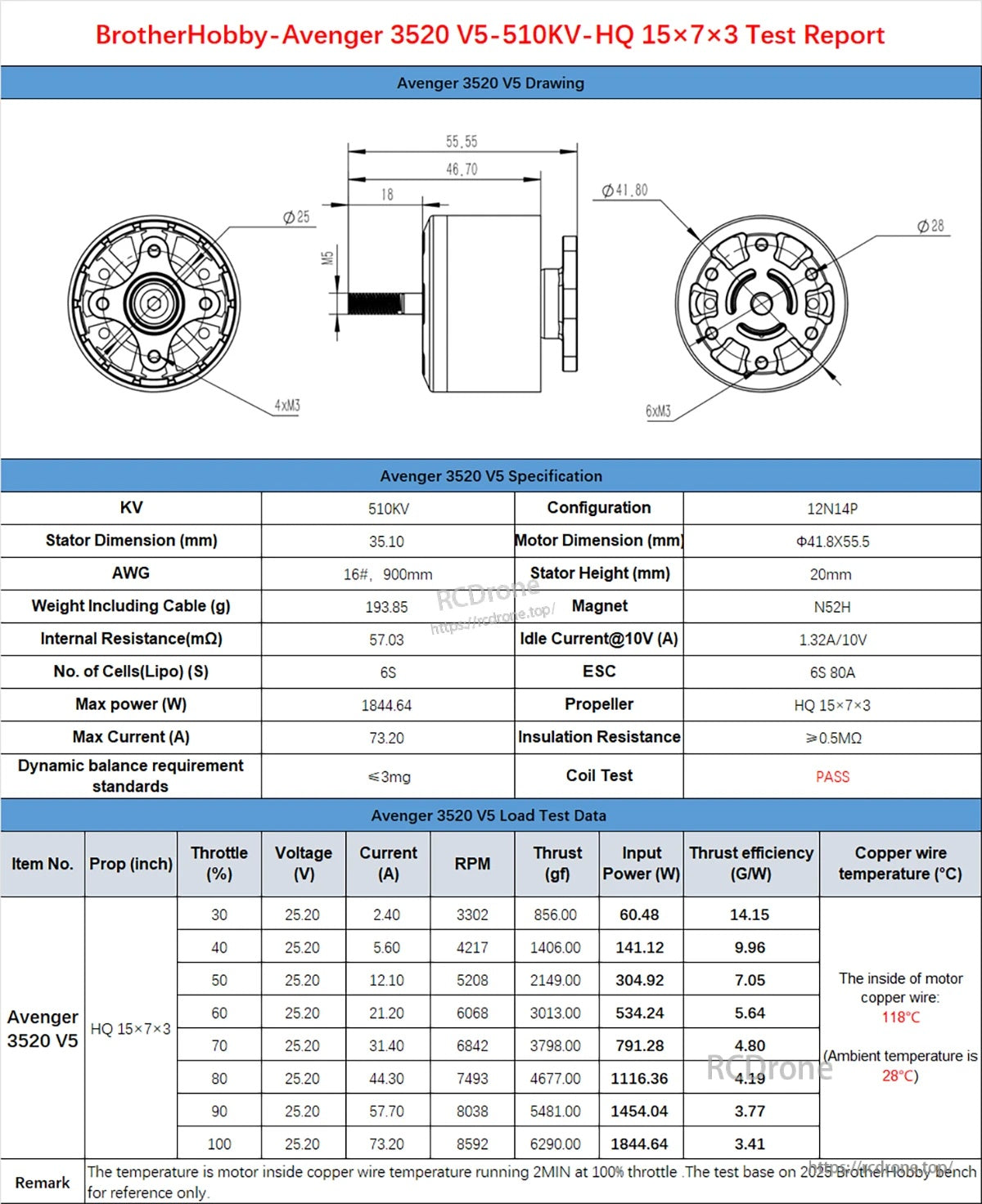

Le moteur Avenger 3520 V5 510KV est répertorié pour des configurations 6S avec une longueur d'arbre de 20 mm et des données de test d'hélice HQ 15x7x3.

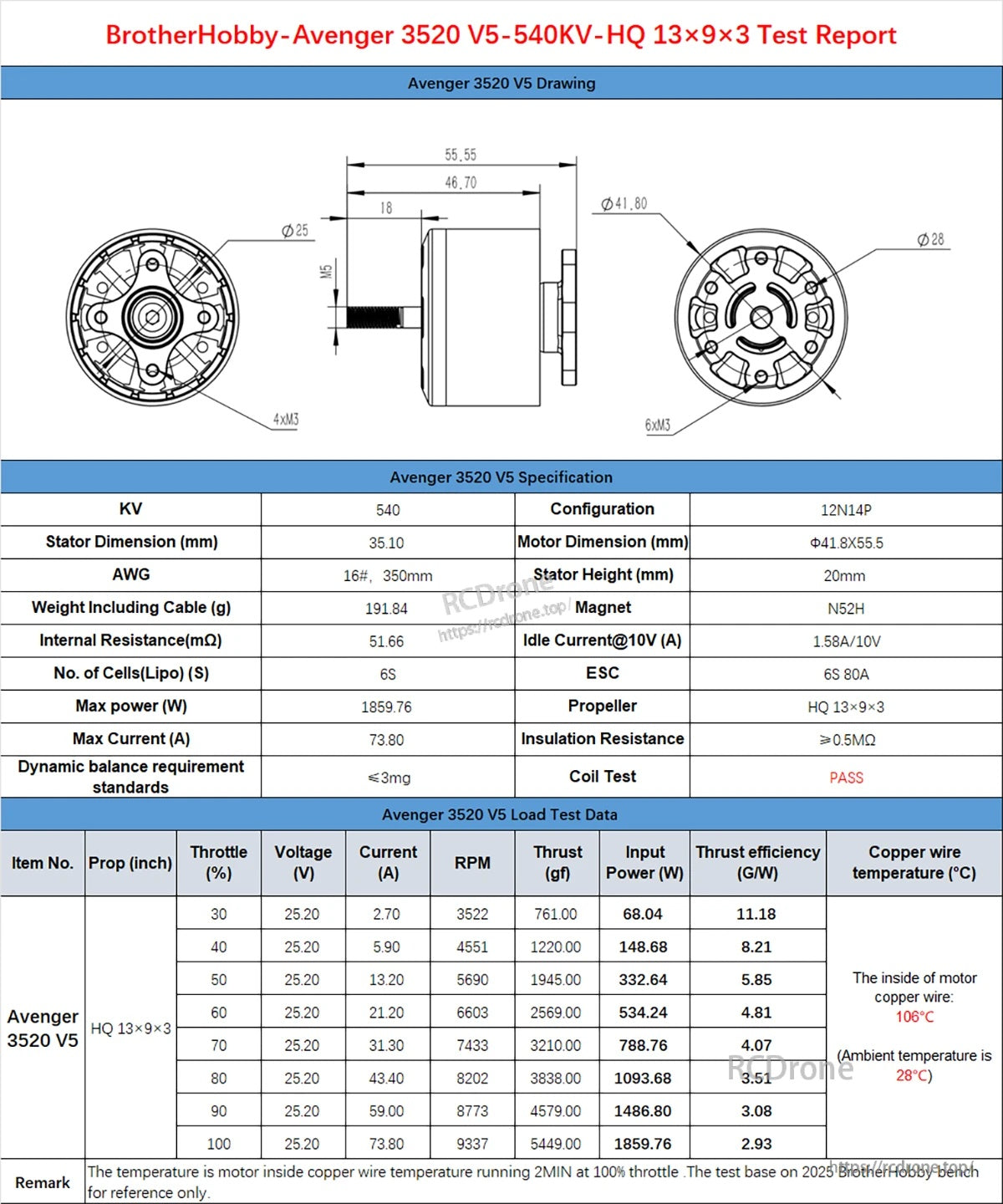

Les spécifications du moteur BrotherHobby Avenger 3520 V5 540KV et les chiffres de test de charge listent les dimensions, le poids, et les résultats de poussée/courant avec une hélice HQ 13×9×3 sur 6S.
