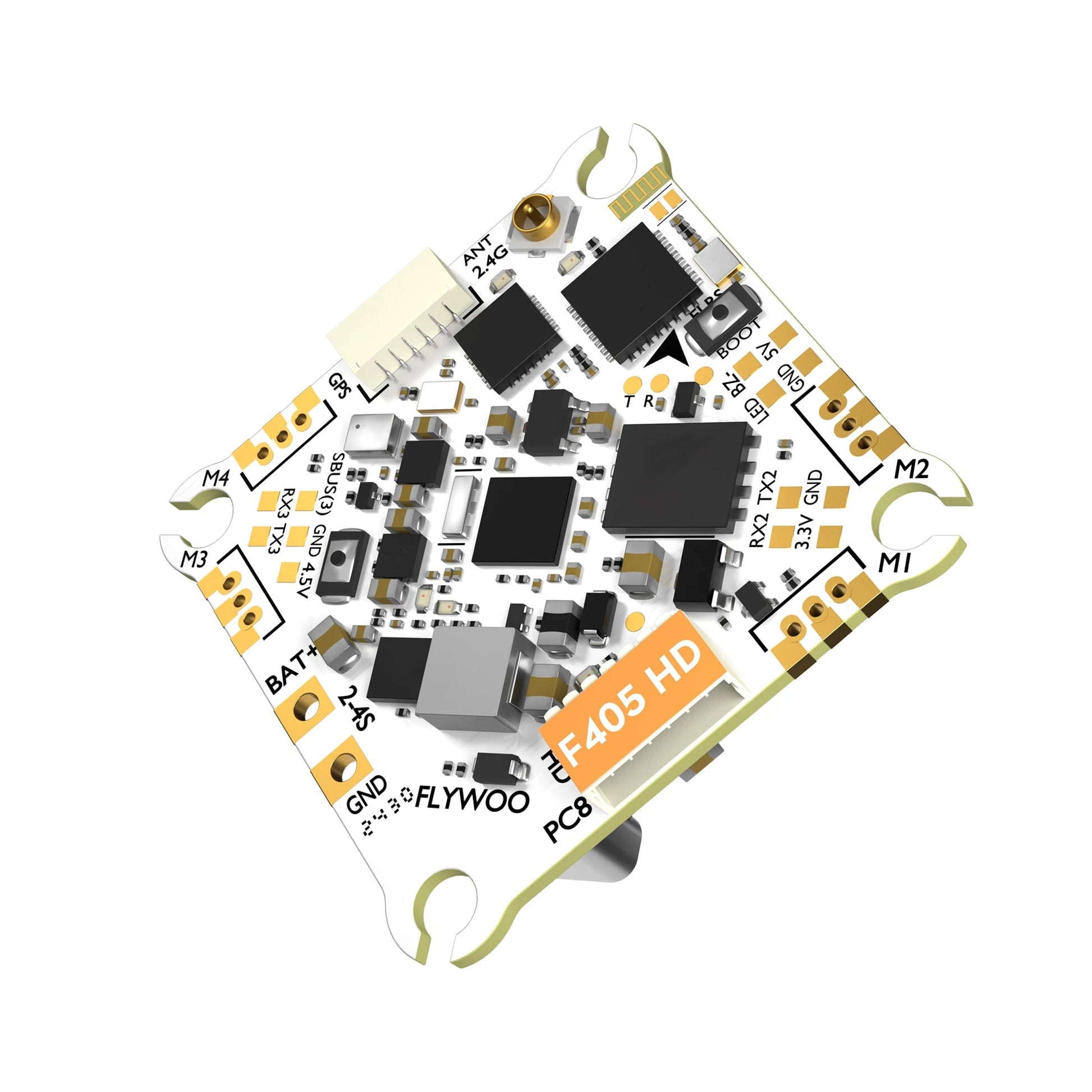

• Flywoo GOKU F405 HD AIO flight controller board with ELRS 2.4G antenna connector and labeled solder pads
  • Flywoo GOKU F405 HD AIO flight controller board with 2.4G antenna pad, BOOT button, and motor pads M1–M4

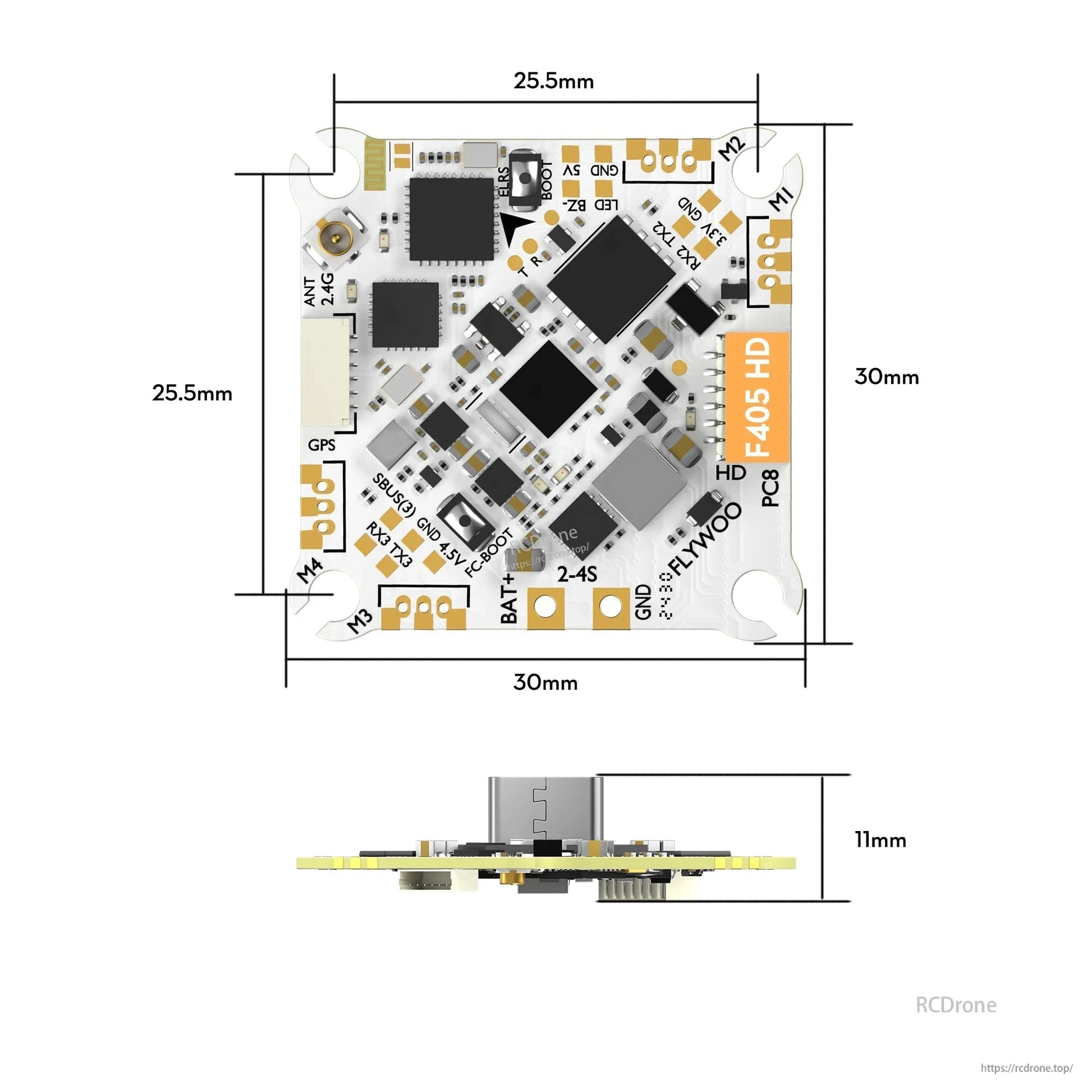

  • Flywoo GOKU F405 HD AIO flight controller board with 30×30mm size, 25.5mm mounting, and labeled GPS/ANT pads

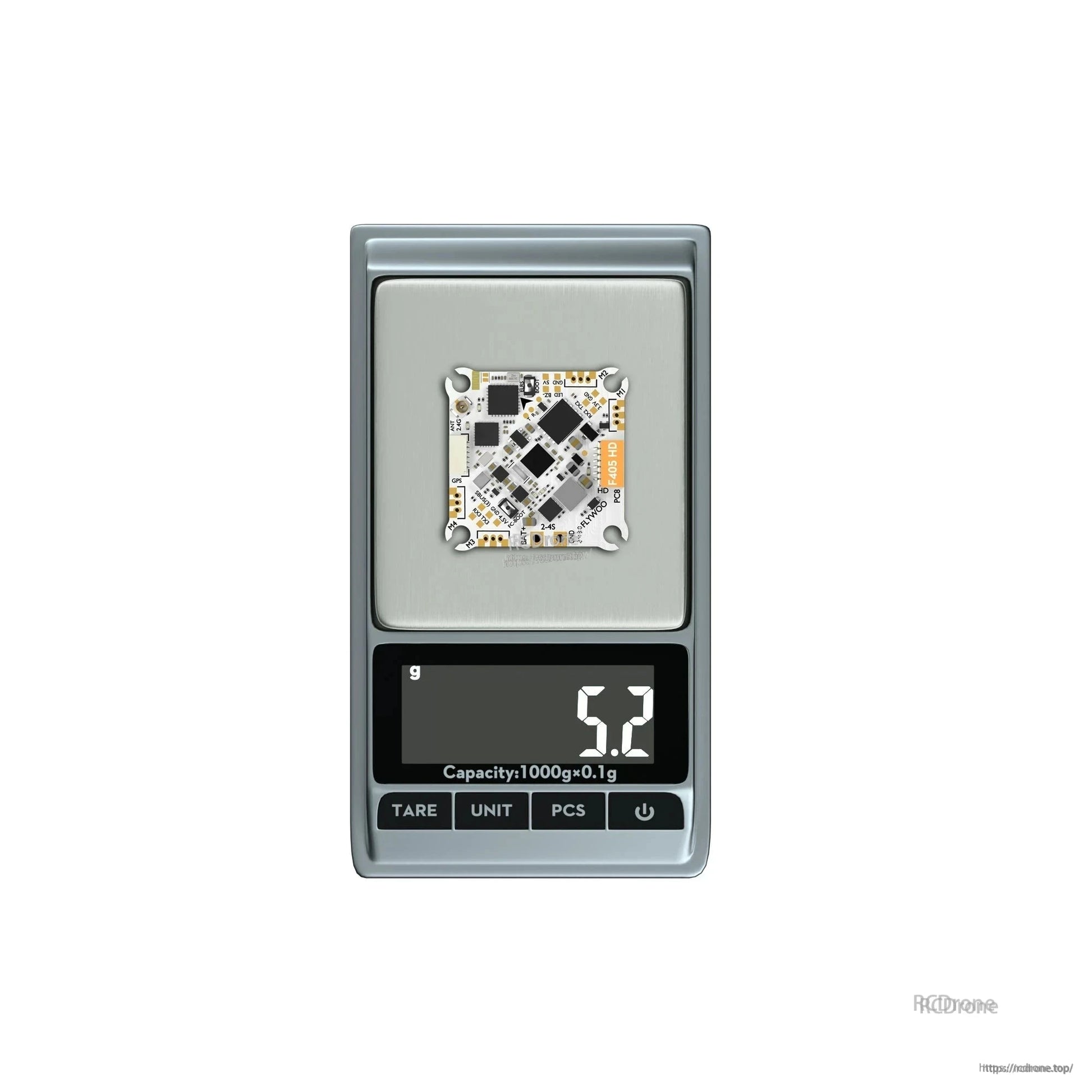

  • Flywoo GOKU F405 HD AIO flight controller board on a digital scale showing 5.2g weight

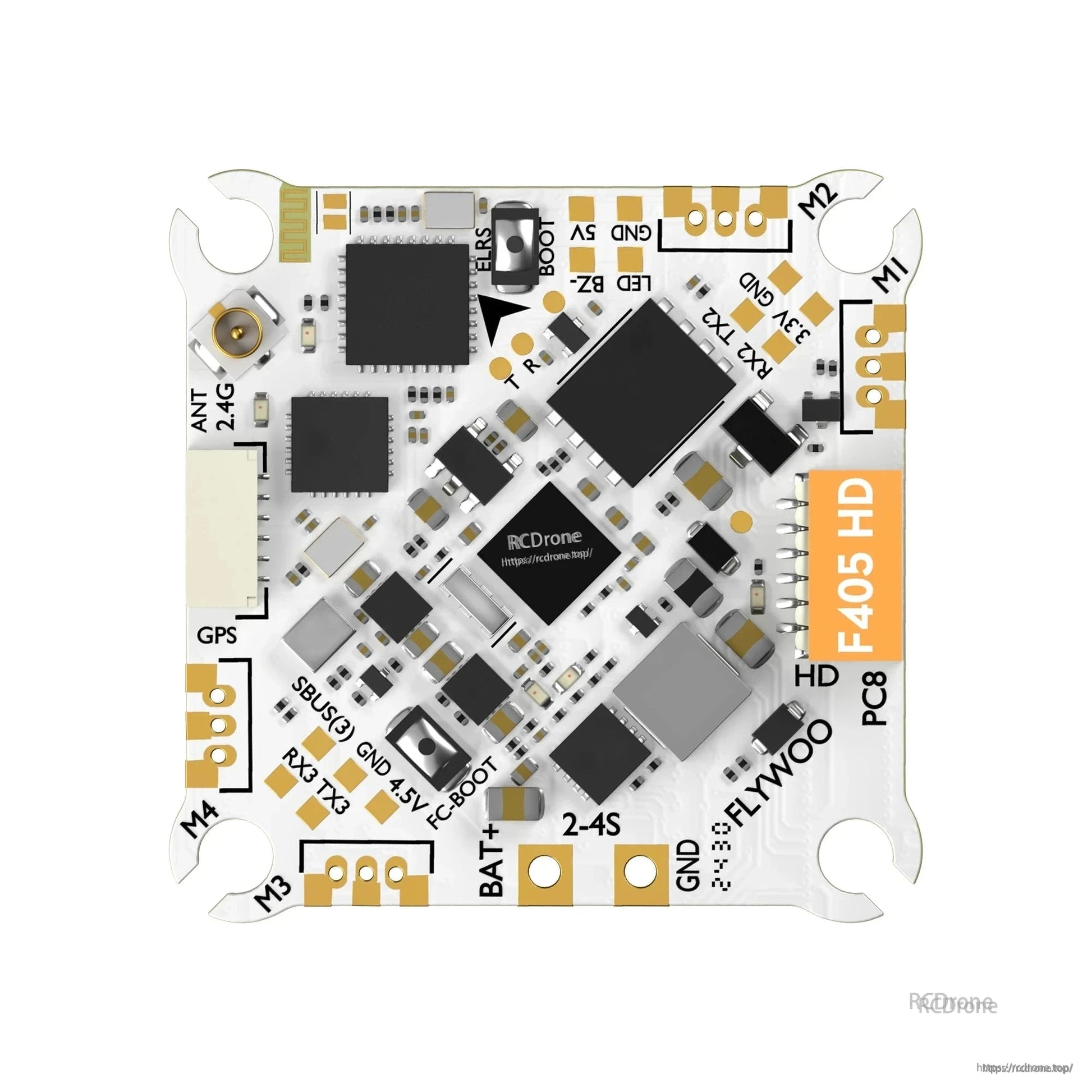

  • Flywoo GOKU F405 HD AIO flight controller board with built-in ELRS 2.4G and labeled 2–4S pads

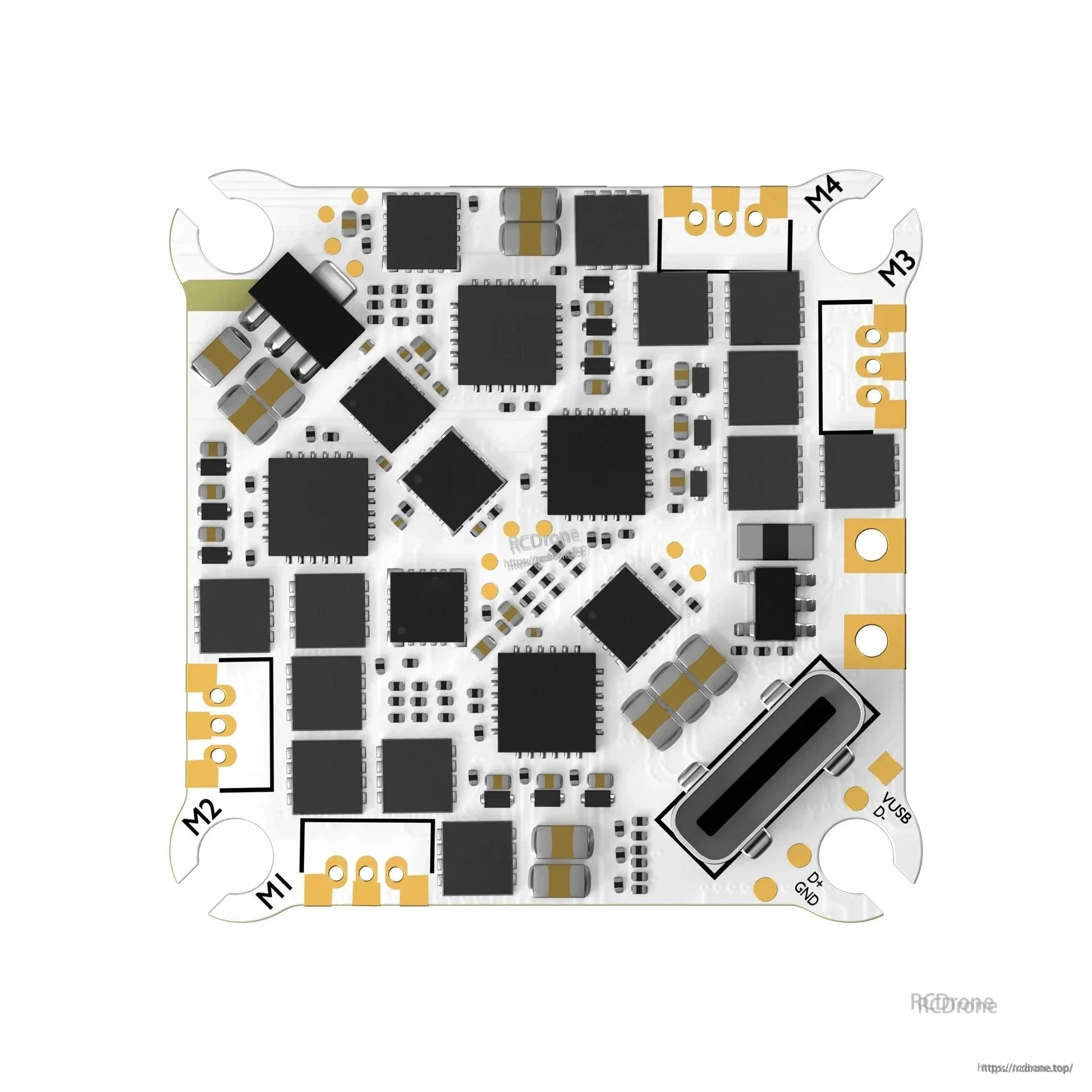

  • Top view of Flywoo GOKU F405 HD AIO flight controller with USB-C port and labeled M1–M4 motor pads
1 6

Flywoo GOKU F405 HD 3-4S 20A AIO Contrôleur de vol avec ELRS 2.4G, O4/O4 Pro Plug&Play

Flywoo GOKU F405 HD 3-4S 20A AIO Contrôleur de vol avec ELRS 2.4G, O4/O4 Pro Plug&Play

Flywoo

$79.99 USD
$79.99 USD
Promotion Épuisé
Taxes incluses. Frais d'expédition calculés à l'étape de paiement.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Afficher tous les détails

Aperçu

Le Flywoo GOKU F405 HD 3-4S 20A AIO est une carte tout-en-un ultra-légère pour drones HD micro 3S/4S, combinant un contrôleur de vol STM32F405BGA, un ESC 4-en-1 de 20A, et un récepteur ELRS 2.4G intégré avec TCXO. Il prend en charge le branchement direct du VTX O4/O4 PRO, inclut une boîte noire de 16 Mo, un baromètre, un ampèremètre, et un interrupteur électronique pour le contrôle de l'alimentation du VTX.

Caractéristiques clés

  • 5,2 g ultra-léger, conçu pour micros 3-4S (adapté pour drones de course micro 2-3" 3S/4S).
  • VTX O4/O4 PRO Plug-n-Play, sans soudure : prend en charge le branchement direct du VTX HD, sans alimentation supplémentaire ni soudure (pour 4S, O4 nécessite un BEC 5V).
  • L'interrupteur électronique BAT prévient la surchauffe et la brûlure du VTX : prend en charge le contrôle d'alimentation à distance via RC ; permet d'allumer/éteindre facilement le VTX pour protéger le VTX lorsqu'il est déchargé.
  • MCU haute performance : STM32F405BGA + gyroscope ICM42688P pour un contrôle à faible latence ; le gyroscope ICM-42688P est décrit comme fournissant un contrôle d'attitude stable et une dérive de température faible.
  • Alimentation ESC 20A pour une sortie stable 3-4S : MOSFETs de haute qualité & circuit optimisé ; puissance fluide et réactive avec aucun retard d'accélérateur et performance fiable.
  • Intégration tout-en-un : récepteur ELRS 2.4G embarqué avec TCXO, boîte noire de 16 Mo, baromètre, ampèremètre.
  • Extension : expansion de la boîte noire et prises GPS ; également décrit comme des pads embarqués riches avec soudure directe pour HD VTX / Boîte noire / GPS.

Pour des questions de câblage, de configuration ou de compatibilité, contactez le support via https://rcdrone.top/ ou support@rcdrone.top.

Spécifications

Contrôleur de vol / AIO

Nom du produit (listé) GOKU F405 HD 1S 12A AIO
MCU STM32F405BGA
IMU ICM42688P
Baromètre SPL06
Boîte noire 16MB
Support OSD Non
UART UART1(elrs).2.3.4.UART5(sbus).6
Protocoles CRSF, SBUS, iBus, Spektrum
BEC 5V 2A
Firmware BF FLYWOOF405S_AIO
Firmware INAV FLYWOOF405HD
Dimensions 30*30mm*10mm
Orifices de montage 25.5*25.5mm
Poids 5.2g

ESC 4-en-1 intégré

Entrée de puissance 3-4S lipo/lihv
Courant 20A continu
Firmware ESC G_H_30_48KHz_Bluejay
Protocole de signal numérique DShot300, DShot600
Connecteur de moteur JST1.25
Connecteur de batterie XT30

ELRS2 intégré.4G RX

MCU ESP8285
Module RF SX1280IMLTRT
Taux de rafraîchissement maximum de réception 500Hz
Taux de rafraîchissement minimum du récepteur 25Hz
Série UART 1
Firmware Flywoo EL24P 2400 RX (3.x.x)

Ce qui est inclus

  • 1x GOKU F405 HD 3-4S 20A AIO
  • 1x Antenne PCB T Minimortal Flywoo ELRS 2.4g UFL--40mm
  • 5x M2*6.6 boule amortissante
  • 1x câble de connexion pour la boîte noire Flywoo / GM10 GPS Nano
  • 4x vis M2*10mm
  • 1x câble d'alimentation XT30
  • 1x câble de connexion pour O4 / O4 Pro
  • 1x condensateur 220u 25V
  • 4x 1.25mm prise verticale droite à 3 broches

Applications

  • drone micro HD 3S/4S
  • constructions de drones de course micro 2-3"

Manuels

Manuel GOKU 3-4S 20A AIO

Détails

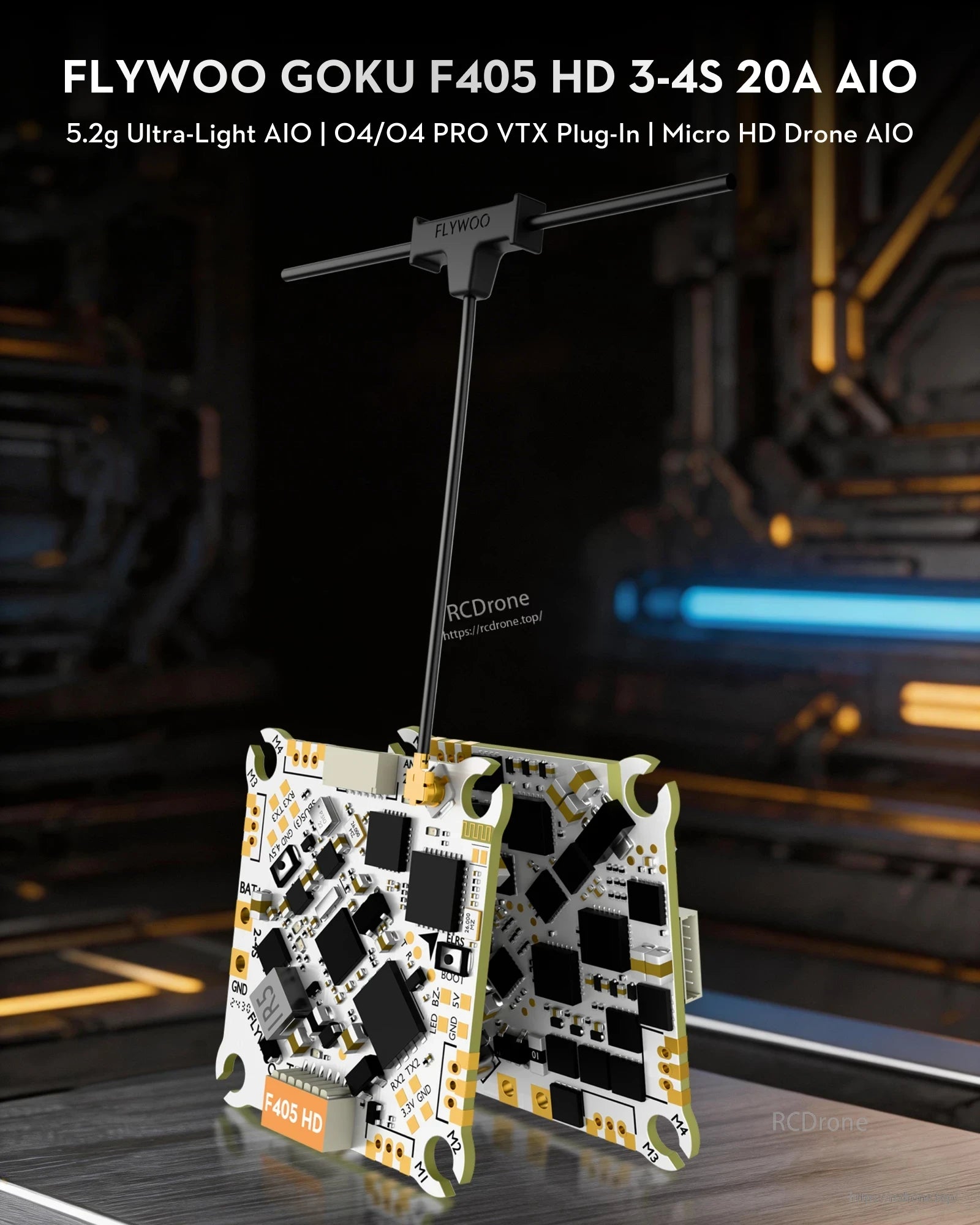

Flywoo GOKU F405 HD 3-4S 20A AIO flight controller boards with ELRS antenna and plug-in connector layout

Le Flywoo GOKU F405 HD 3–4S 20A AIO combine le contrôleur de vol et l'ESC avec une antenne ELRS et des connexions plug-in soignées pour des constructions plus faciles.

Flywoo GOKU 3-4S F405 AIO flight controller infographic showing O4/O4 Pro plug-in support, ELRS and 20A ESC

Le Flywoo GOKU 3–4S F405 AIO combine un agencement AIO léger avec ELRS intégré et un support ESC 4-en-1 de 20A pour des constructions HD compactes.

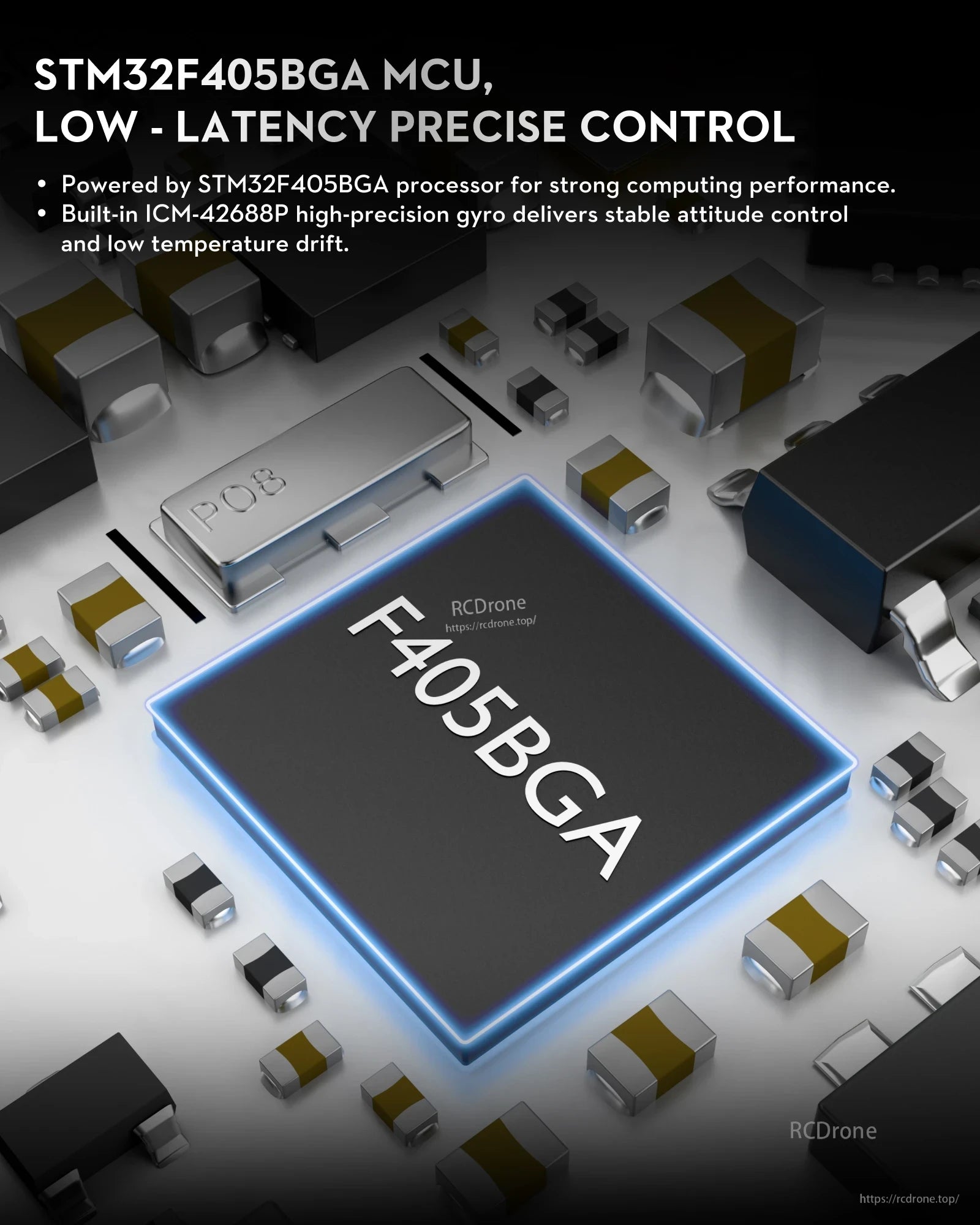

Graphic showing STM32F405BGA MCU and ICM-42688P gyro used in the Flywoo GOKU F405 HD AIO flight controller

Le GOKU F405 HD AIO est construit autour d'un processeur STM32F405BGA avec un gyroscope ICM-42688P pour un contrôle d'attitude stable.

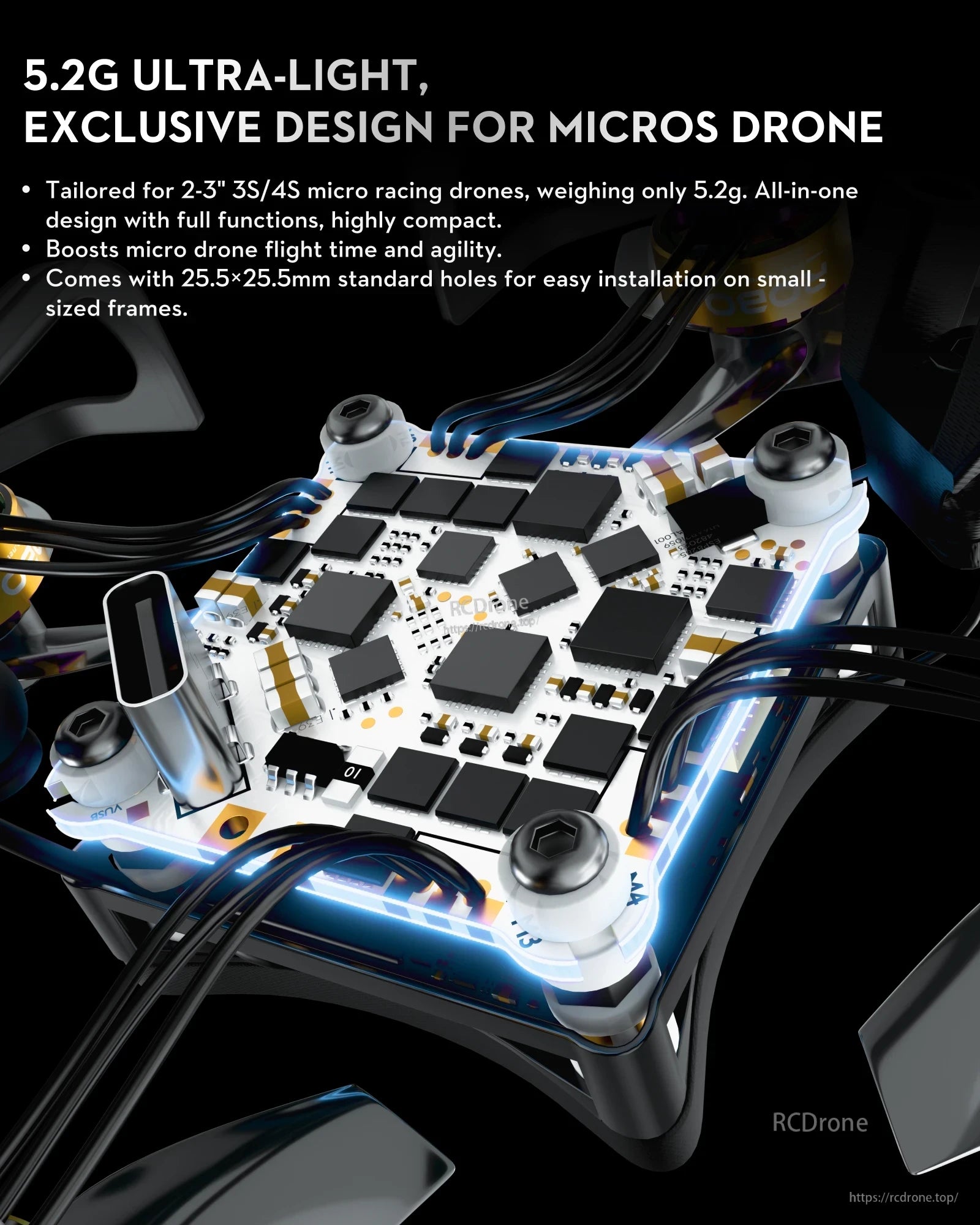

Flywoo GOKU F405 HD AIO flight controller installed on a micro drone, 5.2g board with 25.5×25.5mm mount

Le contrôleur de vol tout-en-un de 5,2 g utilise un motif de montage de 25,5×25,5 mm pour s'adapter aux constructions micro compactes de 2 à 3 pouces.

Flywoo GOKU F405 HD AIO flight controller graphic showing BAT electronic switch for RC-controlled VTX power on/off

L'interrupteur électronique BAT intégré vous permet d'allumer ou d'éteindre l'alimentation VTX depuis votre radio pour éviter la surchauffe lorsque le quad est allumé.

Graphic highlighting 20A ESC power and stable 3–4S output for Flywoo GOKU F405 HD AIO flight controller

Le contrôleur de vol AIO intègre un ESC de 20A avec une sortie stable de 3 à 4S pour des constructions de drones compacts.

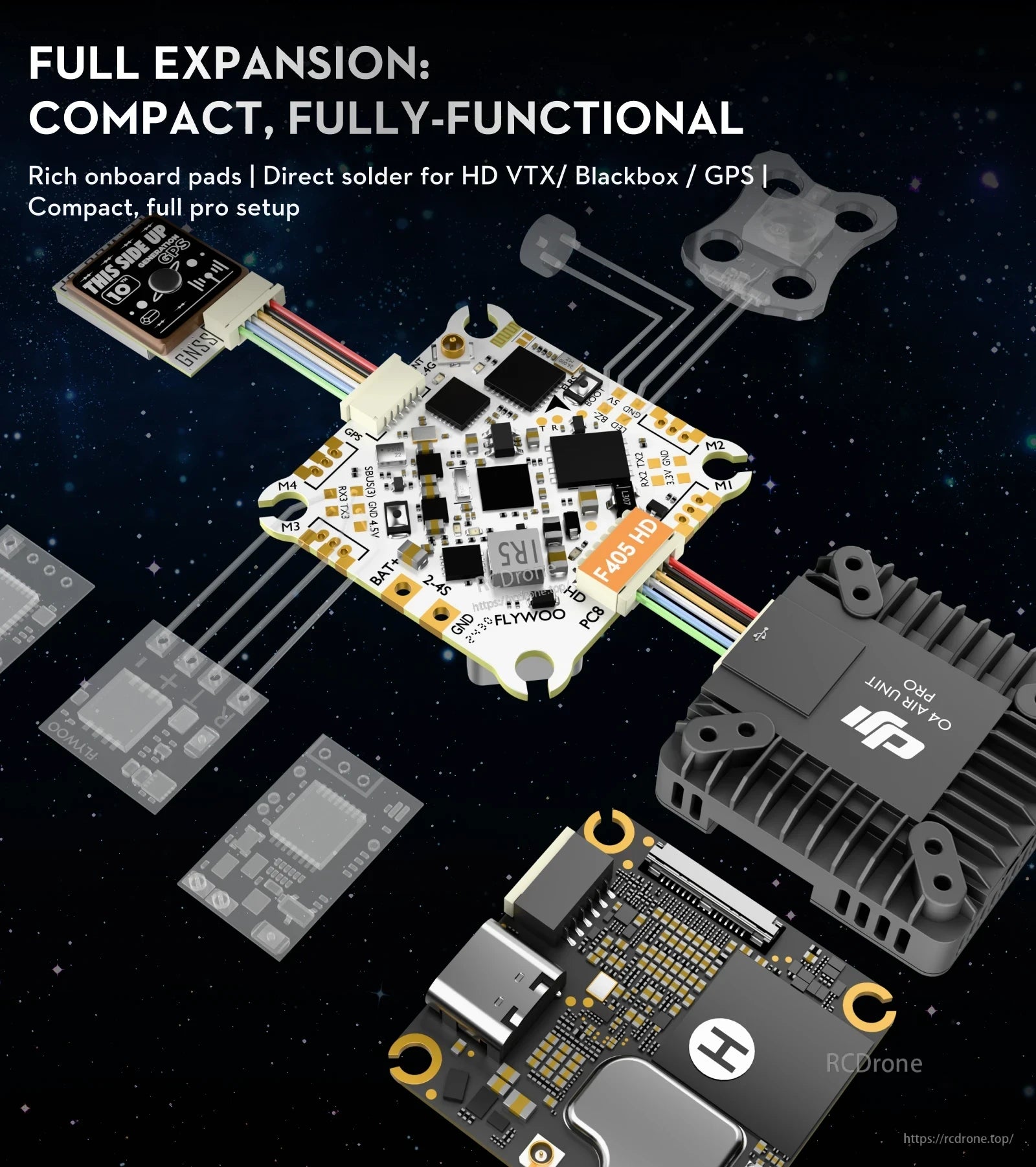

Flywoo GOKU F405 HD AIO flight controller board with labeled solder pads and plug connectors for GPS and HD VTX

La disposition compacte F405 HD AIO fournit des pads étiquetés et des connexions plug-in pour câbler proprement le GPS et l'équipement vidéo HD.
