Module de télémètre Meskernel TC22 1000m Micro Time of Flight, télémètre laser 905nm pour drone, Arduino, viseur

Aperçu

Meskernel TC22-1000 est un module de capteur laser de télémétrie à temps de vol (ToF) micro conçu pour l'intégration dans des drones, Arduino et viseurs de fusil. Il utilise un principe à impulsion à 905 nm pour fournir des mesures de distance à longue portée allant de 3 à 1000 m (réflectivité : 70 %) dans un format compact et à faible consommation d'énergie. Le module prend en charge le niveau UART TTL (3,3 V) et plusieurs interfaces série pour une intégration système flexible, avec une communication par défaut à 115200 bps. Les applications typiques incluent la mesure de distance pour UAV, l'intégration de vision nocturne et d'imagerie thermique, la surveillance de tunnels, la surveillance de sécurité, l'anti-collision de véhicules et les pods optoélectroniques.

Caractéristiques clés

• Mesure à longue portée : 3-1000m (réflectivité : 70%)
• Précision : ±1m ; résolution : 0.1m
• Laser à impulsion ToF à 905nm
• Fréquence de mesure : 1–3 Hz ; temps de mesure unique maximum : environ 1s
• Faible consommation : 330mW à 3.3V ; <330mW@3.3V
• Compact et léger : φ43*22mm, 15g
• Interfaces : UART ; TTL/RS232/RS485/Bluetooth ; niveau de communication TTL (3.html 3V)
• Taux de baud par défaut : 115200 bps
• Sorties : Numérique, Analogique
• Montage : Installation manuelle
• Plateforme logicielle de test incluse pour la visualisation et l'exportation des données

Spécifications

&Température de fonctionnementhtml

Nom de la marque	Meskernel
Numéro de modèle	TC22-1000 X250124
Série	Module LRF pour viseur de fusil
Description	Module LRF pour viseur de fusil, Module de capteur de télémétrie laser
Théorie	Principe pulsé
Type	Capteur photoélectrique
Utilisation	Mesure de distance
Plage	3-1000m (Réflectivité : 70%)
Temps de mesure unique maximum	Environ 1s
Précision	±1m (Réflectivité : 70%)
Fréquence	1-3Hz (Réflectivité : 70%)
Résolution	0.1m
Type de laser	905nm
Laser	905 nm Classe I
Classe de laser	Classe II (IEC 60825-1:2014), <1mw
Tension d'entrée	DC 2.5V~3.5V, 3.3V est recommandé
Consommation d'énergie	330mW à 3.3V
Consommation d'énergie (alt.)	<330mW@3.3V
Niveau de communication	TTL (3.3V)
Interface	UART
Interface de communication	TTL/RS232/RS485/Bluetooth
Taux de transmission	Par défaut 115200 bps
Sortie	Numérique, Analogique
-10~50℃
Taille	φ43*22mm
Poids	15g
Type de montage	Installation manuelle
Électronique	Oui
Fournitures DIY	Électrique
Produit chimique à haute préoccupation	Aucun
Code de date de fabrication	202408
Origine	Chine continentale
Lieu d'origine	Sichuan, Chine

Ce qui est inclus

• Meskernel Module de télémètre laser ToF micro TC22-1000
• Plateforme logicielle de test pour la visualisation et l'exportation de données en temps réel

Applications

• Mesure de distance UAV
• Mesure de distance en vision nocturne et imagerie thermique
• Surveillance de tunnels et de sécurité
• Intégration de viseurs de fusil
• Surveillance des personnes et des véhicules
• Anti-collision de véhicules
• Modules optoélectroniques et systèmes embarqués

Détails

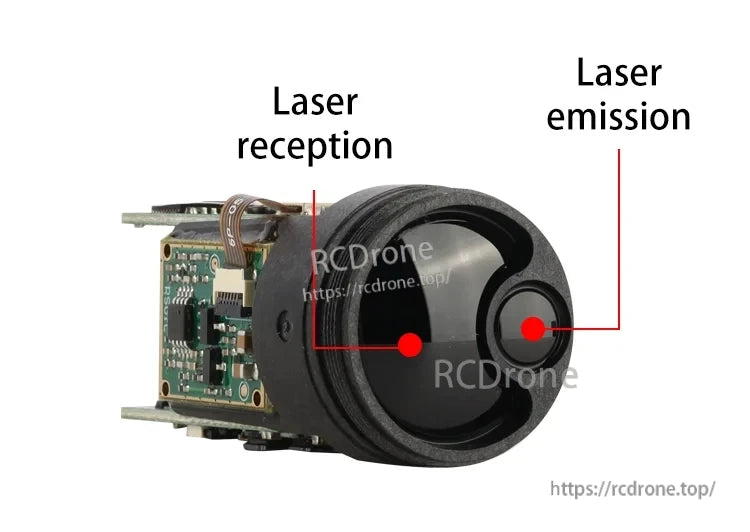

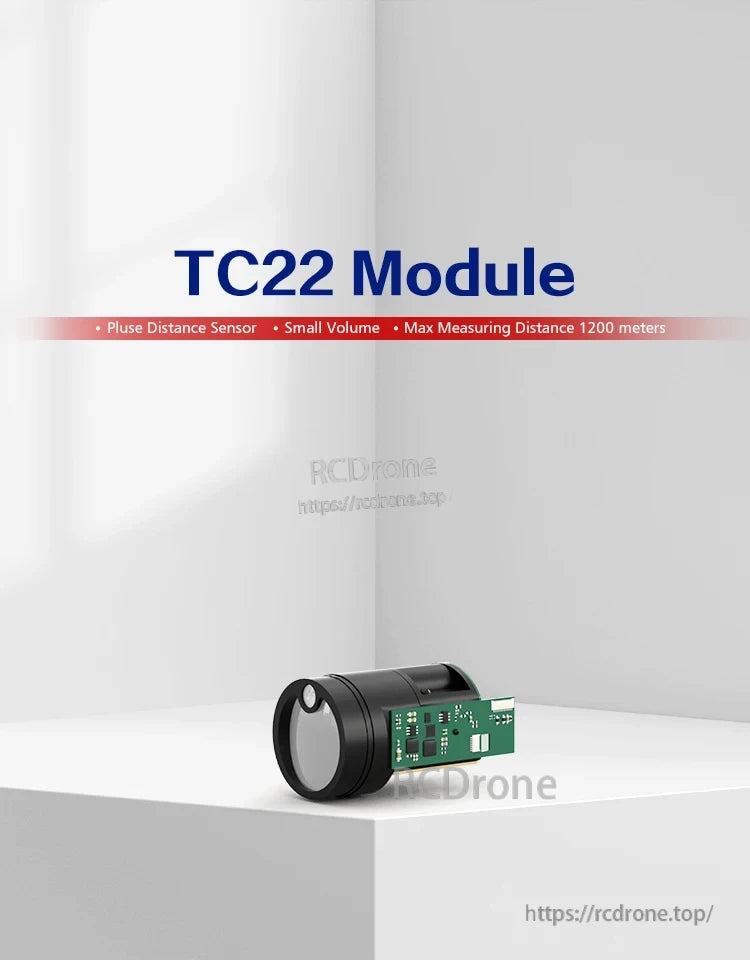

Module TC22 : Capteur de distance par impulsion, petit volume, distance de mesure max 1200m

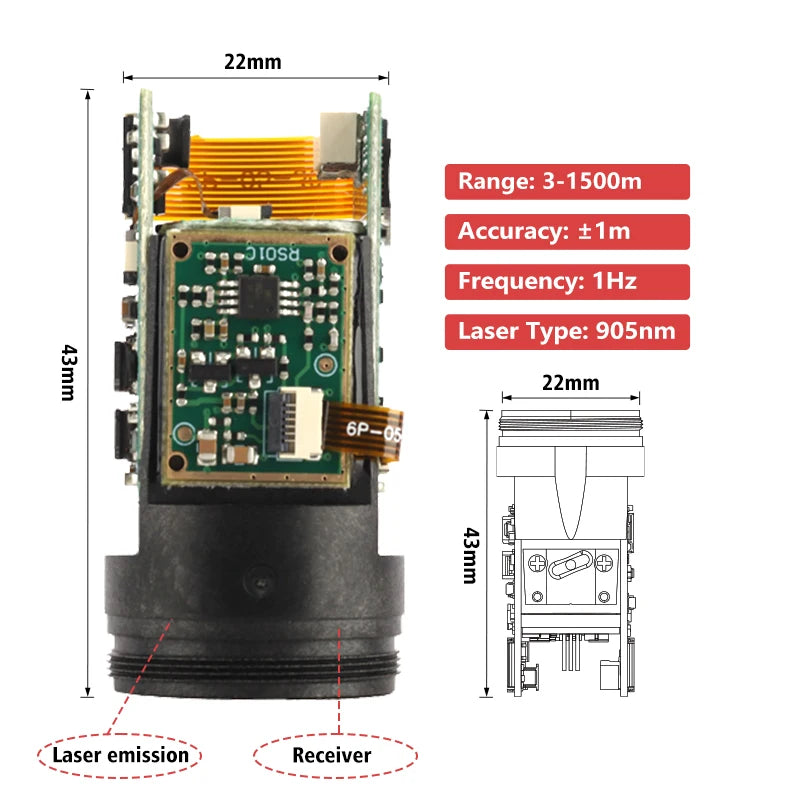

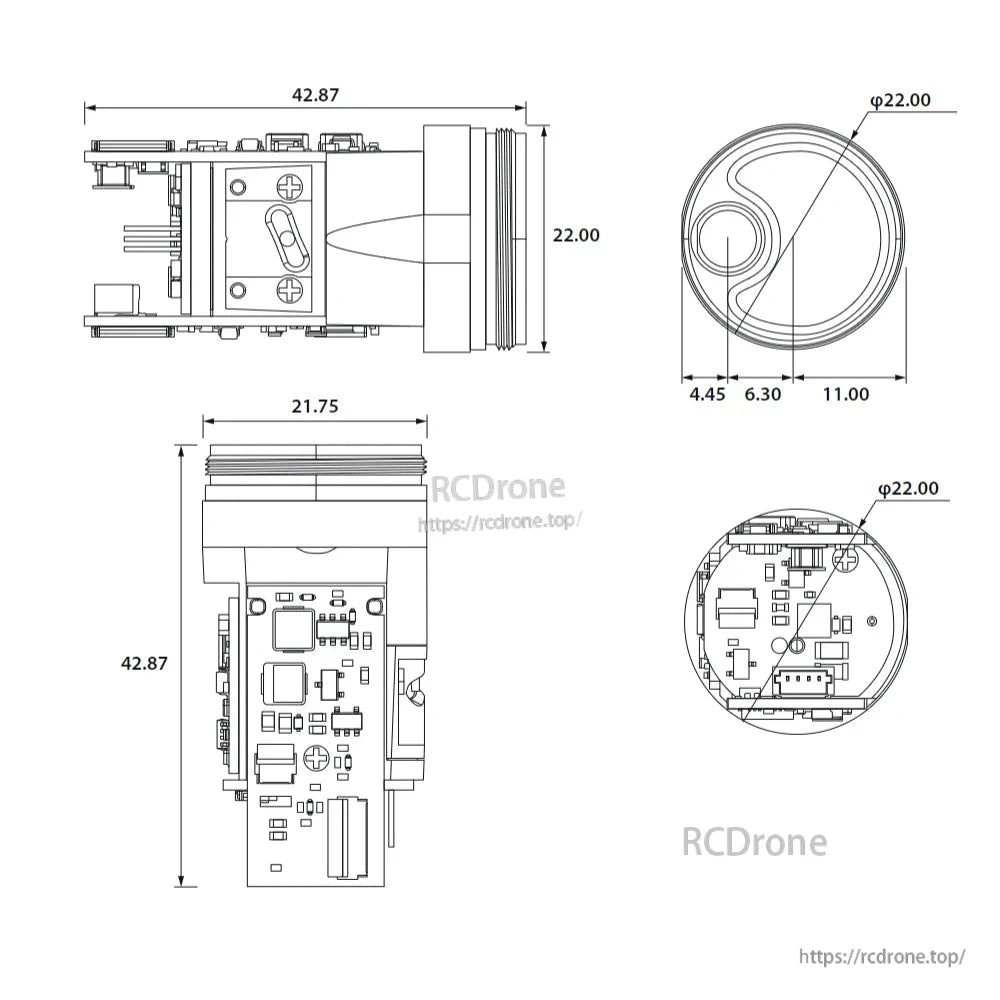

Dimensions du capteur Meskernel TC22 1000m Micro ToF : 42. 87×22,00×21,75 mm, base circulaire φ22,00 mm avec disposition des composants internes.

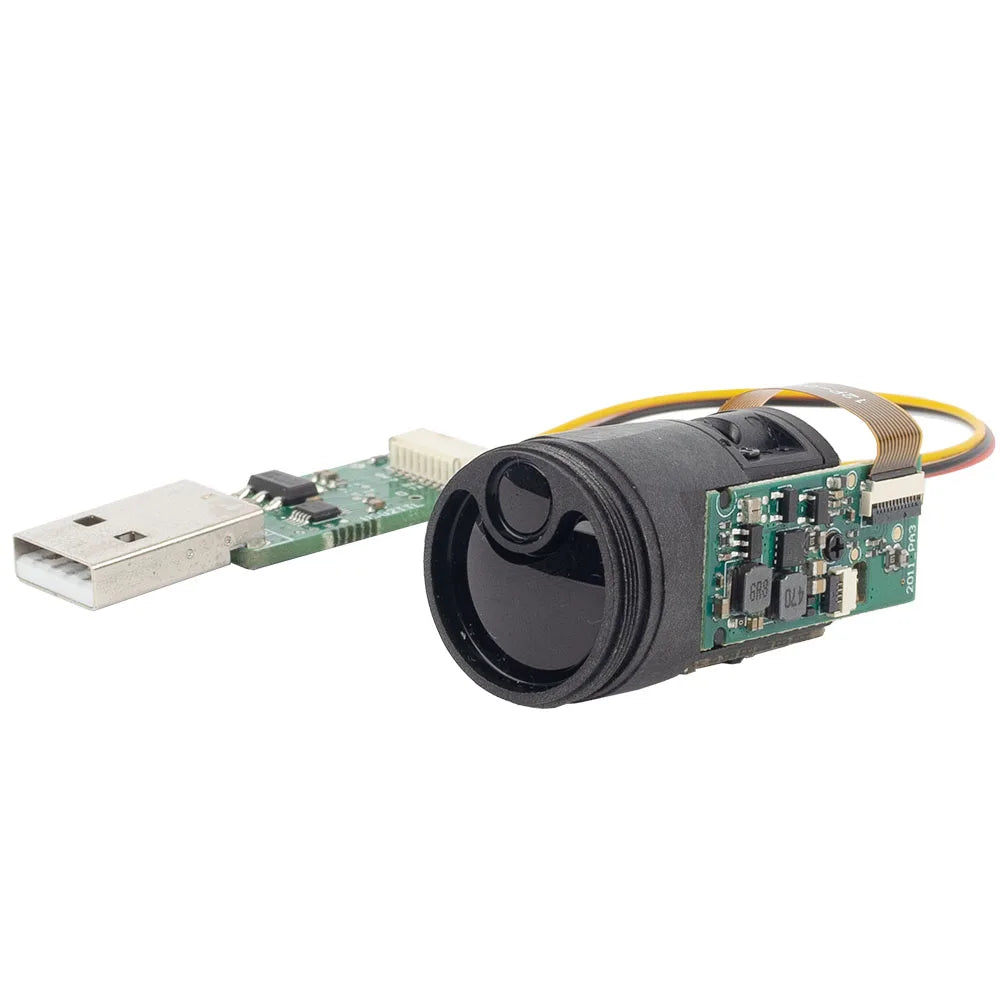

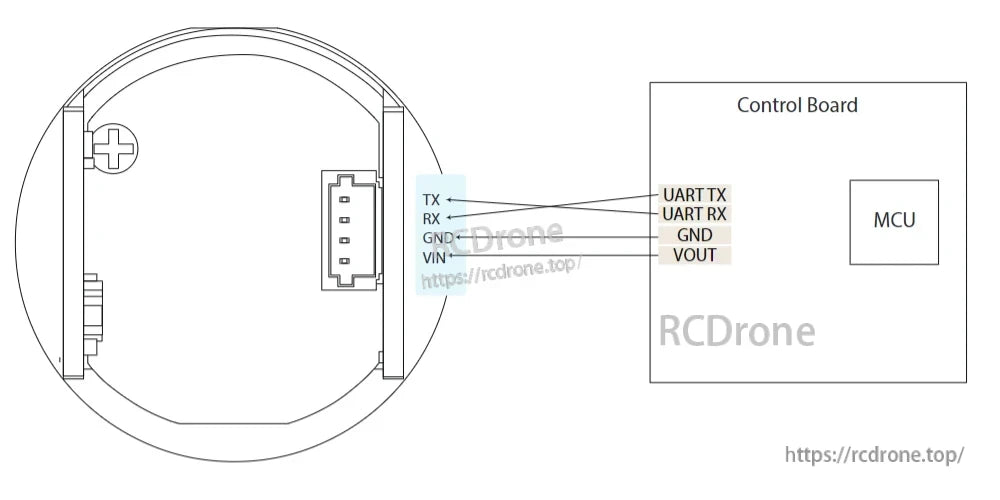

Le capteur ToF Meskernel TC22 1000m se connecte à la carte de contrôle via les broches UART TX, RX, GND, VIN et VOUT pour la communication et l'alimentation.

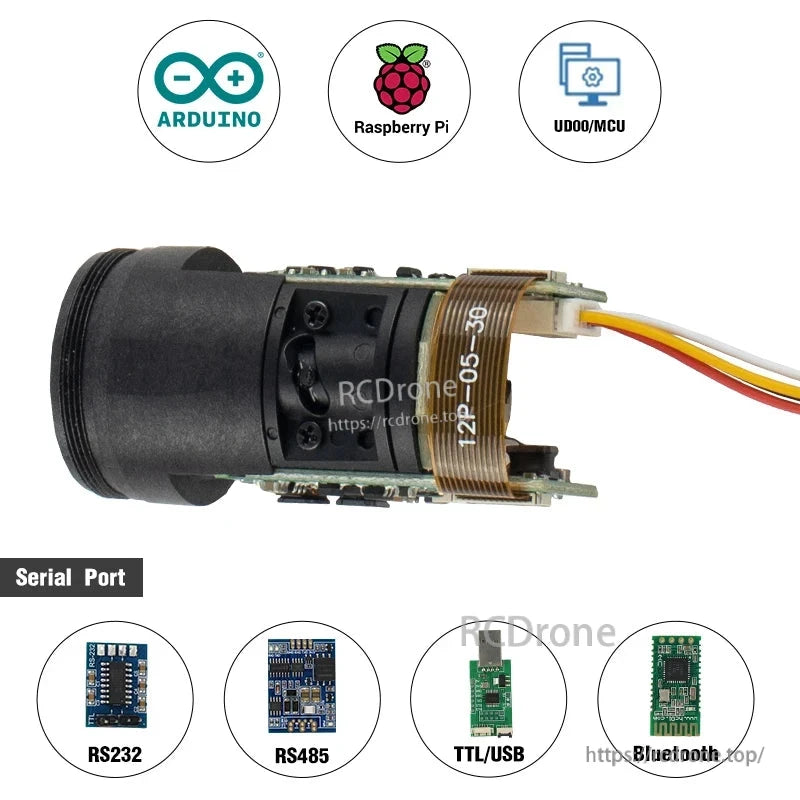

Capteur TOF Micro pour Arduino, Raspberry Pi, MCU avec options de port série

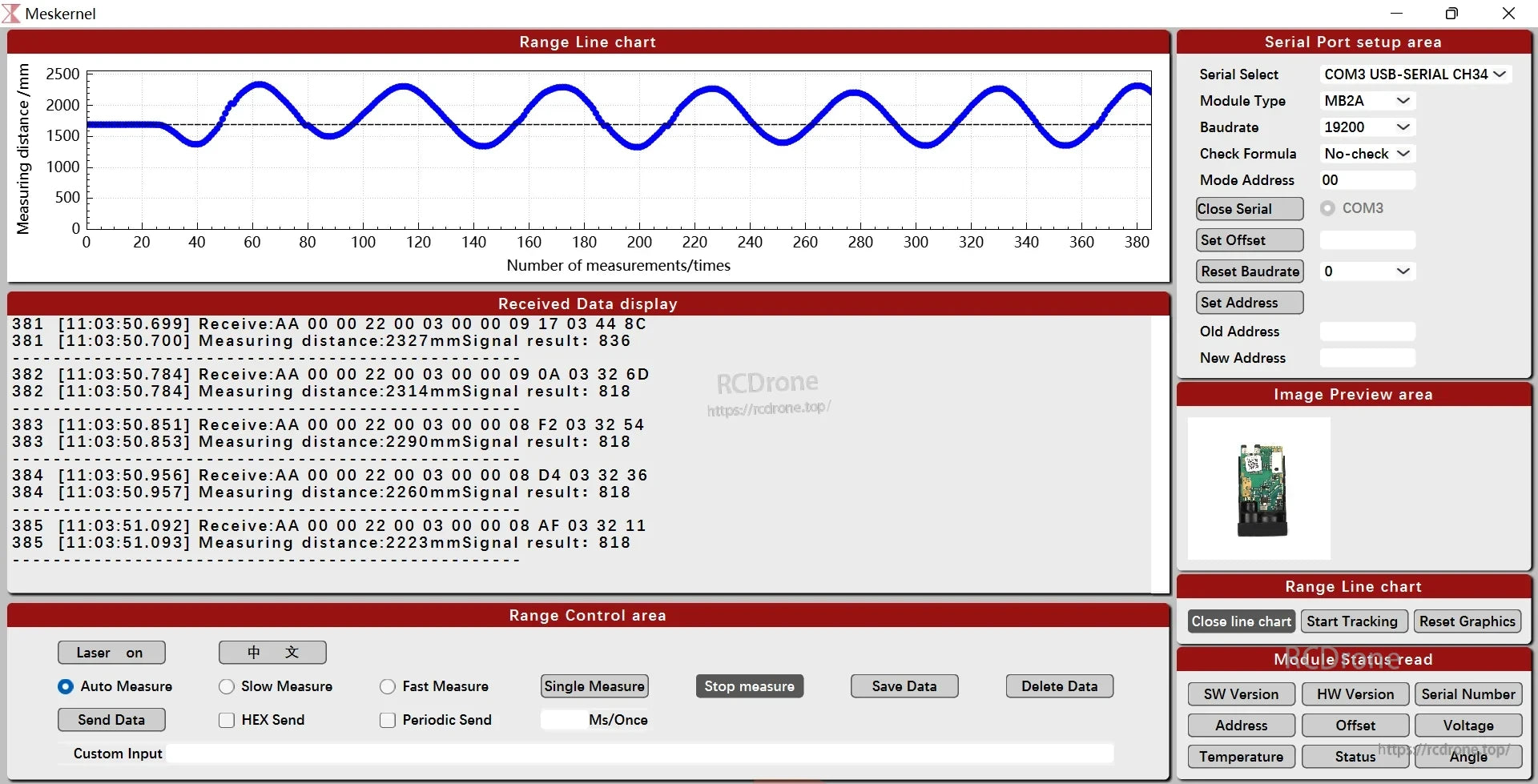

L'interface du capteur Micro Time of Flight Meskernel TC22 1000m affiche des mesures de distance en temps réel, des paramètres de port série, la réception de données et l'état du module. Les fonctionnalités incluent un graphique de ligne de portée, le contrôle de mesure et des options de configuration du capteur.
