Pod de drone à double vue XF D-80AI - Caméra à zoom numérique optique 10x 3x et caméra large à vision nocturne

Aperçu

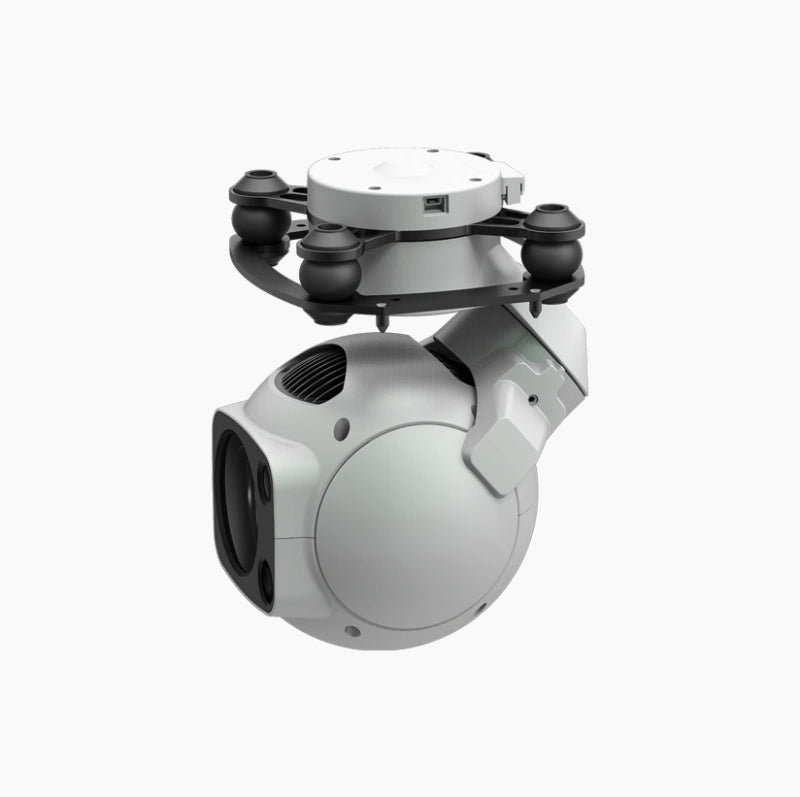

Le XF D-80AI Dual-View Drone Pod est un système de cardan de pointe conçu pour les applications professionnelles de drones. Il intègre une caméra à zoom 30x avec une caméra grand angle, permettant des transitions fluides entre la surveillance globale et les gros plans détaillés. Doté d'une détection et d'un suivi multi-cibles alimentés par l'IA, le D-80AI identifie et suit intelligemment les piétons ou les véhicules en temps réel. Son module d'éclairage laser garantit une image claire même dans l'obscurité totale, tandis que le cardan non orthogonal à 3 axes de haute précision offre une précision de stabilisation de ± 0,01°. La conception compacte et légère prend en charge l'installation verticale et inversée, ce qui le rend idéal pour une large gamme de plates-formes de drones.

---

Caractéristiques

• Imagerie à double vue : Combine une caméra grand angle pour des perspectives larges et une caméra à zoom optique 10x et numérique 3x pour des gros plans détaillés.

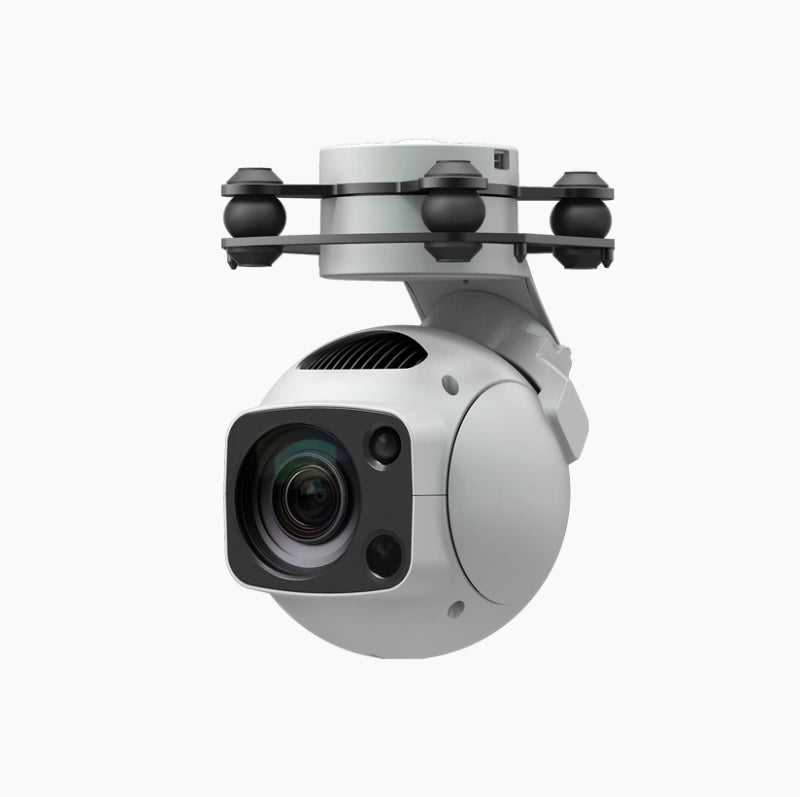

• Suivi multi-cibles par l'IA : Détection et suivi en temps réel de plusieurs objets, y compris les piétons et les véhicules.
• Vision nocturne assistée par laser : Le module d'éclairage laser fournit une image claire dans l'obscurité totale, avec une distance d'éclairage effective de ≤ 200 m.
• Stabilisation de précision : Cardan de stabilisation mécanique non orthogonal à 3 axes avec précision angulaire de ± 0,01° et rotation continue en lacet à 360°.
• Large compatibilité : Prend en charge le réseau, le port série et le contrôle S.BUS avec les protocoles propriétaires et MAVLink, permettant un développement secondaire facile.

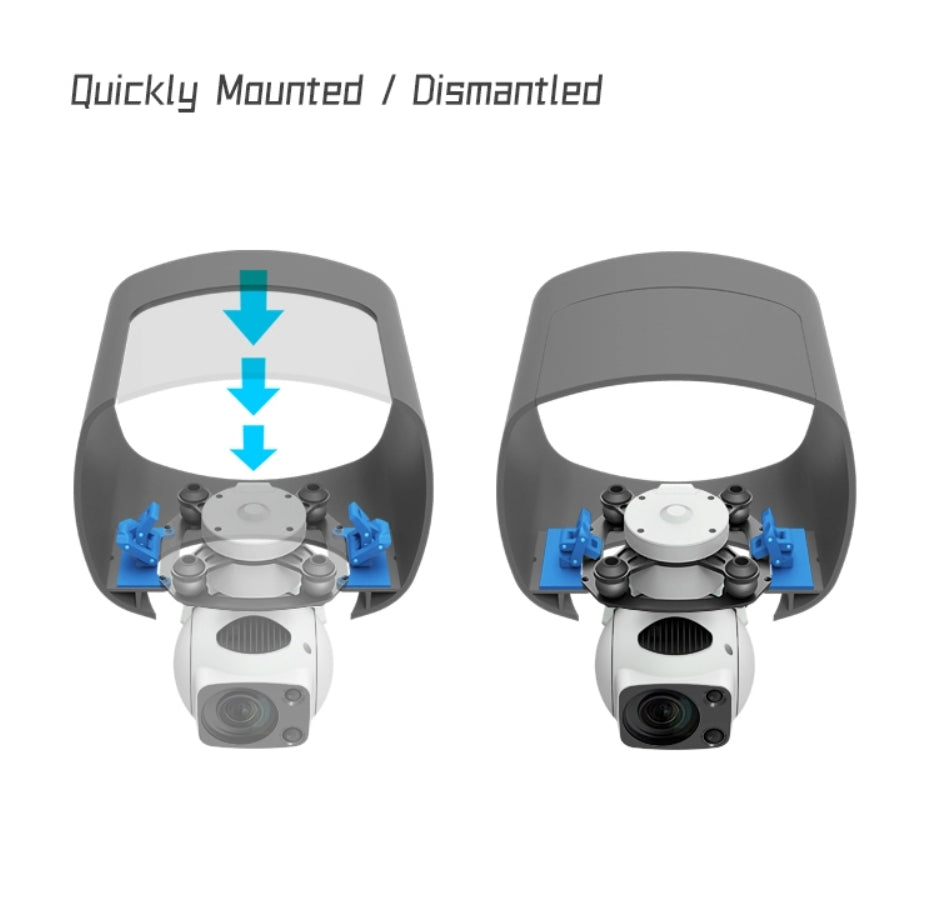

• Montage polyvalent : Options d'installation verticale et inversée pour la compatibilité avec diverses plates-formes de drones.
• Contrôle amélioré : S'intègre parfaitement aux logiciels GCU et Dragonfly pour l'affichage vidéo en temps réel, le contrôle du cardan et la photographie ou la vidéographie.

---

Caractéristiques

Général

Paramètre	Valeur
Nom du produit	D-80AI
Dimensions (Cardan)	85,8 x 86 x 129,3 mm
Dimensions (GCU)	45,4 x 40 x 13,5 mm
Poids (Gimbal)	429g
Poids (GCU)	18,6 g
Tension de fonctionnement	14 ~ 53 VCC
Alimentation (Cardan)	6,7 W (moyenne, lumière éteinte) / 55 W (calage, lumière allumée)
Puissance (GCU)	1,8 W
Options de montage	Vers le bas / vers le haut

Cardan

Paramètre	Valeur
Taper	Stabilisation mécanique non orthogonale à 3 axes
Précision angulaire	±0,01°
Plage contrôlable	Tangage : -157° ~ +80°, Lacet : ±360° en continu
Vitesse maximale	Tangage : ±200°/s, Lacet : ±200°/s

Caméra Zoom

Paramètre	Valeur
Capteur d'images	CMOS 1/2,8" ; Pixels effectifs : 2,07 M
Lentille	Distance focale : 4,7 ~ 47 mm
Champ de vision (FOV)	Champ de vision élevé : 61,3° ~ 6,8°, champ de vision vertical : 36,9° ~ 3,9°, champ de vision DFOV : 68,4° ~ 7,8°
Résolution	1920 x 1080
Pas de pixel	2.9 μm
Taux de zoom optique	10x
Taux de zoom numérique	3x
Éclairage minimal	Vision nocturne désactivée : 0,01 lux / F1,6
	Vision nocturne activée : 0,0015 Lux / F1,6
Distance de détection d'objet	Personne : 709 m ; Véhicule léger : 932 m ; Grand véhicule : 1 986 m
Distance d'identification de l'objet	Personne : 142 m ; Véhicule léger : 187 m ; Grand véhicule : 397 m
Distance de vérification de l'objet	Personne : 71 m ; Véhicule léger : 93 m ; Grand véhicule : 199 m

Caméra large

Paramètre	Valeur
Capteur d'images	CMOS 1/2,8" ; Pixels effectifs : 2,07 M
Lentille	Distance focale : 2,4 mm
Champ de vision (FOV)	HFOV : 98,5°, VFOV : 44,3°, DFOV : 101,7°
Résolution	1920 x 1080
Pas de pixel	2,9 μm

Module d'éclairage laser

Paramètre	Valeur
Longueur d'onde	850 ± 10 nm
Puissance du laser	0,8 W
Angle du faisceau	8°
Diamètre du faisceau	14 m à 100 m
Distance d'éclairage effective	≤200m
Cours de sécurité laser	Classe 3B (CEI 60825-1:2014)

Détection et suivi multi-objets par IA

Paramètre	Valeur
Taille de l'objet	16x16 à 128x128 px
Retard d'identification	<40 ms
Vitesse de suivi	±32 px/champ
Taux de rafraîchissement	30 Hz

Image et vidéo

Paramètre	Valeur
Format d'image	JPEG
Résolution d'image maximale	1920 x 1080
EXIF	Coordonnées du point de tir
Format vidéo	MP4
Résolution vidéo maximale	1080P à 25 images par seconde
Format d'encodage de flux	H.264, H.265
Protocole de flux	RTSP

Stockage

Paramètre	Valeur
Cartes SD prises en charge	Classe de vitesse 10 MicroSD, jusqu'à 256 Go
Système de fichiers pris en charge	Disque dur FAT32

Environnement

Paramètre	Valeur
Température de fonctionnement	-20°C ~ 50°C
Température de stockage	-40°C ~ 60°C
Humidité de fonctionnement	≤85 % HR (sans condensation)

---

Emballer

• Pod de drone à double vue XF D-80AI
• GCU (Unité de contrôle au sol)
• Matériel de montage
• Câbles de connexion
• Manuel d'utilisation

---

Applications

• Surveillance: Suivi alimenté par l'IA pour les opérations de surveillance et de sécurité urbaines.
• Recherche et sauvetage : Vision nocturne assistée par laser pour des opérations efficaces dans l'obscurité totale.
• Inspection industrielle : Imagerie de précision pour les pipelines, les panneaux solaires et les évaluations d’infrastructures.
• Photographie aérienne : Imagerie double vue de haute qualité pour la capture de vidéos et de photos professionnelles.

---

Détails du pod pour drone XF D-80AI

NANJING XIANFEI ROBOT TECHNOLOGY CO., LTD présente le pod de drone à double vue XF D-80AI, doté d'un cardan sphérique à double vue avec des capacités de détection et de suivi multi-objets, ainsi qu'un éclairage laser à double vue grand angle.

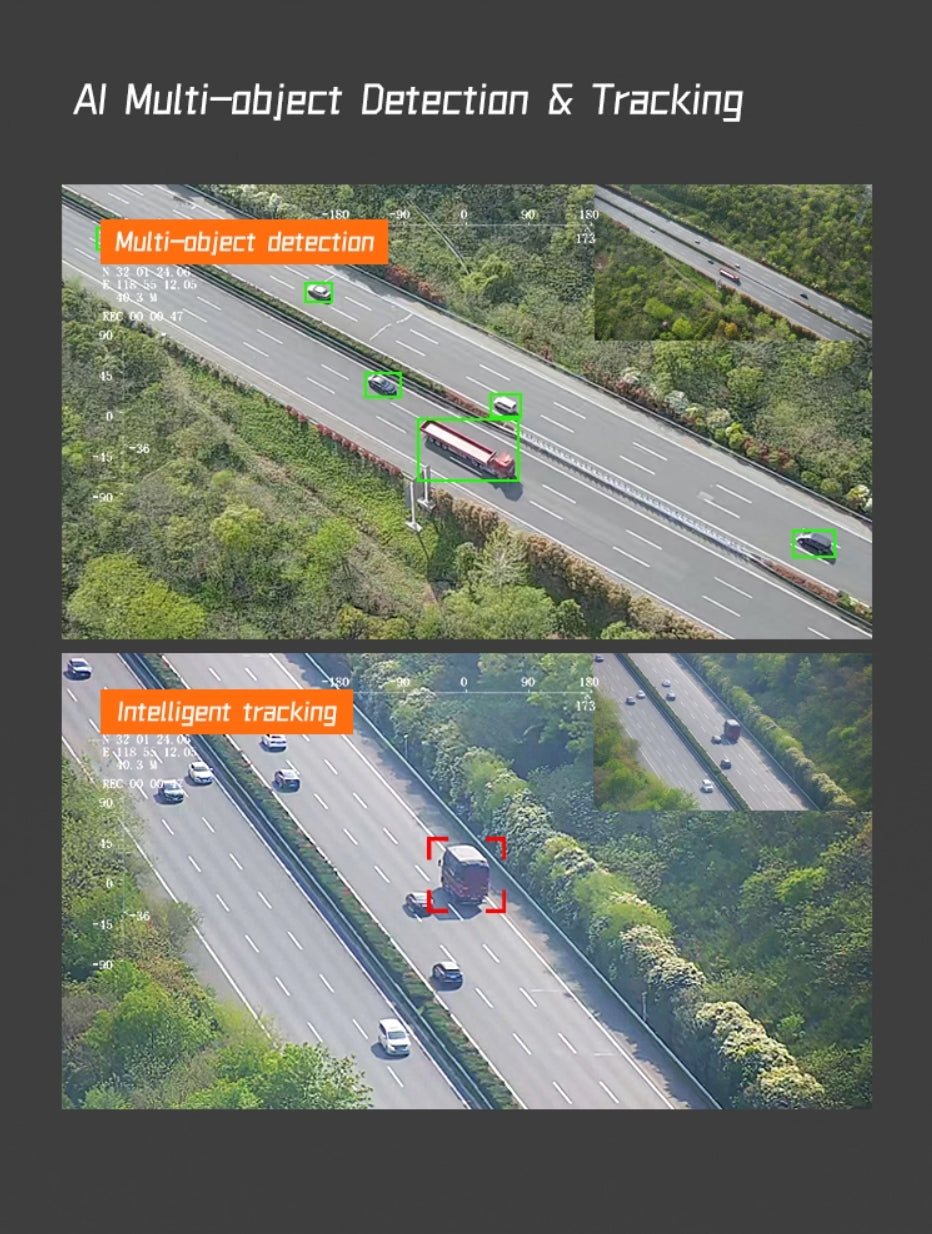

Le pod de drone à double vue XF D-80AI est doté d'une détection et d'un suivi multi-objets, avec une résolution de 0,12 m2, 21 images par seconde, un protocole V1.7, une profondeur de 12 bits et un suivi intelligent de 3 Kpcen pour une surveillance précise.

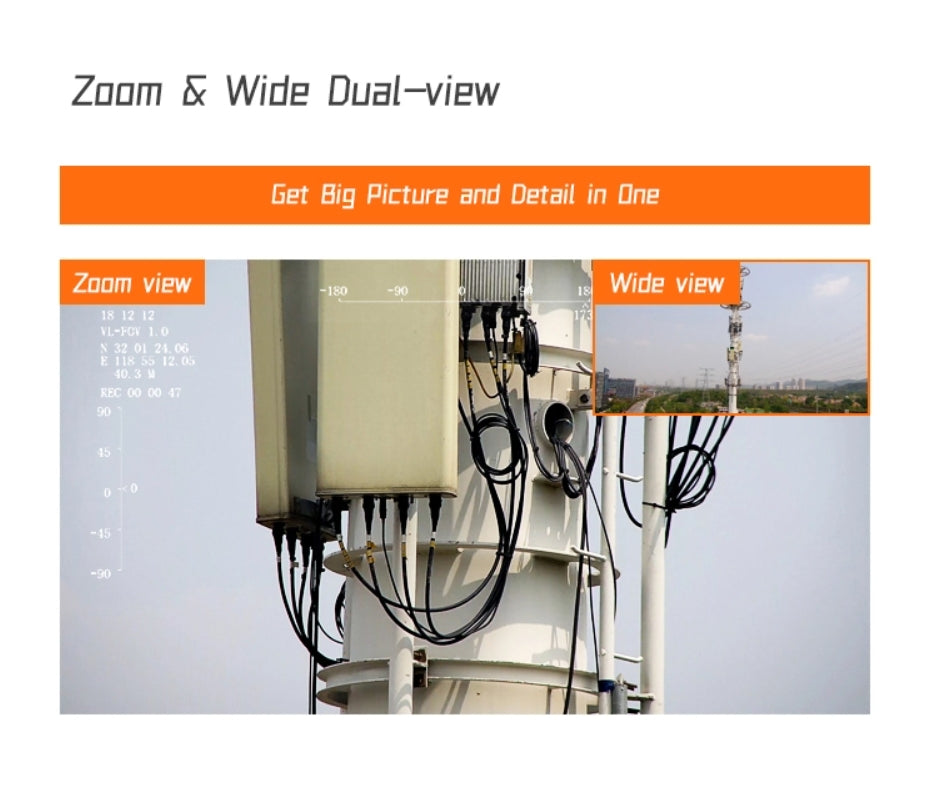

Obtenez une vue d'ensemble et détaillée avec notre nacelle de drone à double vue. Profitez d'une vue grand angle de 180 degrés et zoomez pour une vision claire.

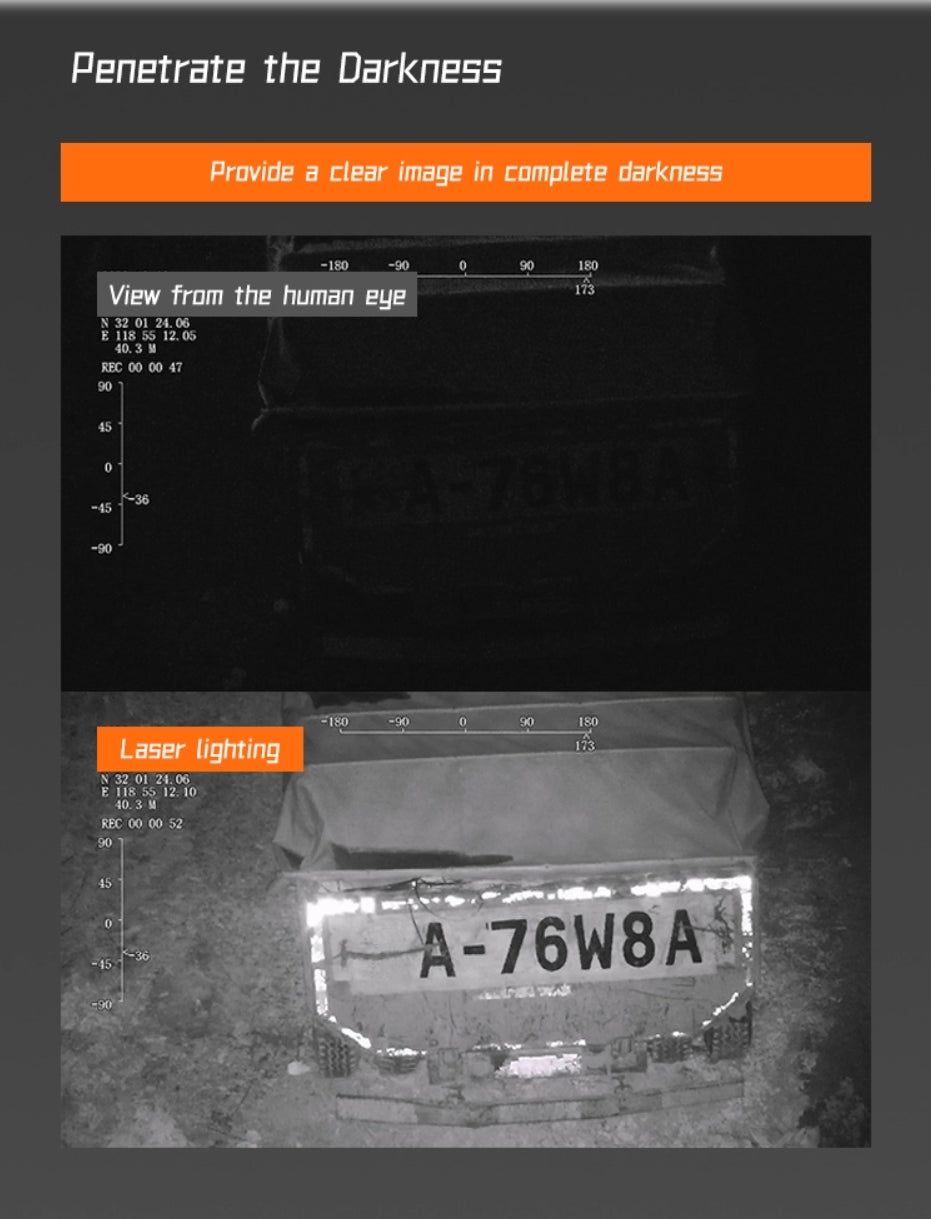

Pénétrer l'obscurité : fournit une image claire dans l'obscurité totale avec une vue 180x180, équivalente à la vue humaine. Utilise une caméra haute sensibilité et un éclairage laser pour une qualité d'image améliorée.

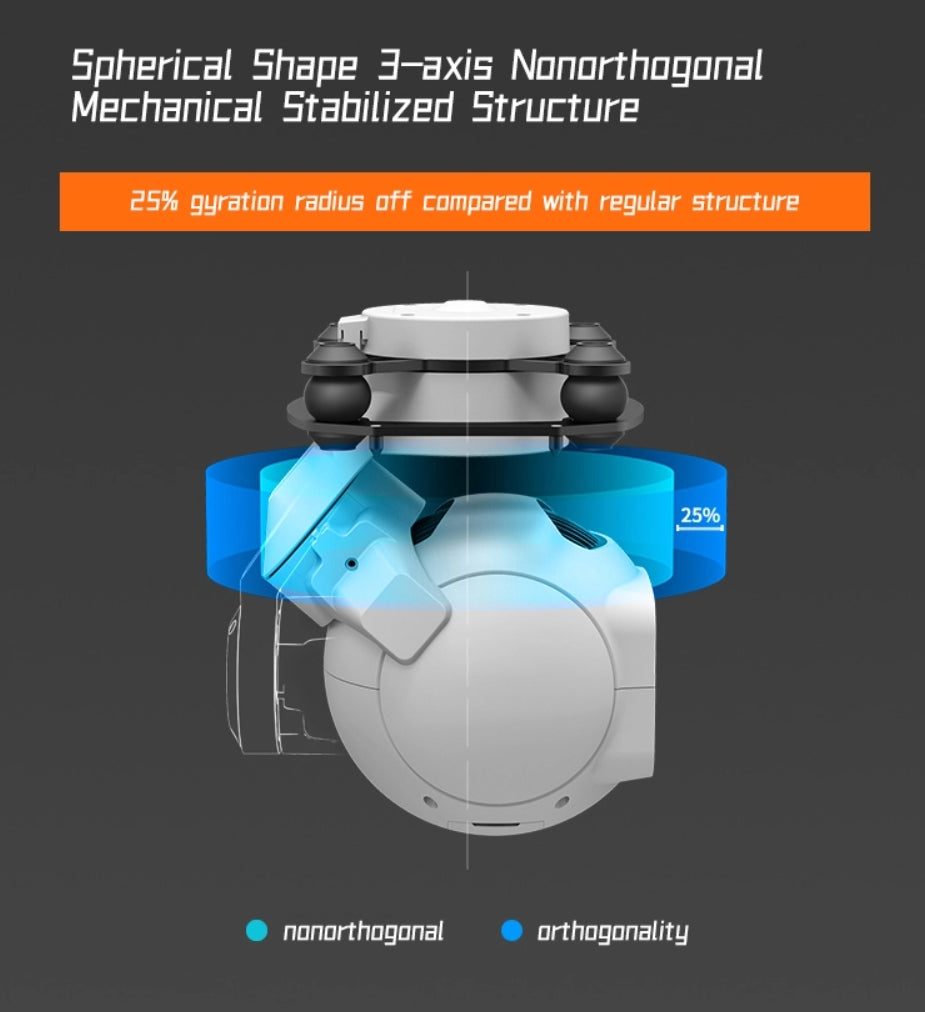

Le pod de drone à double vue XF D-80AI présente une forme sphérique unique avec une structure mécanique stabilisée à 3 axes qui réduit les effets gyroscopiques de 25 %, surpassant les structures traditionnelles avec des conceptions non orthogonales similaires.

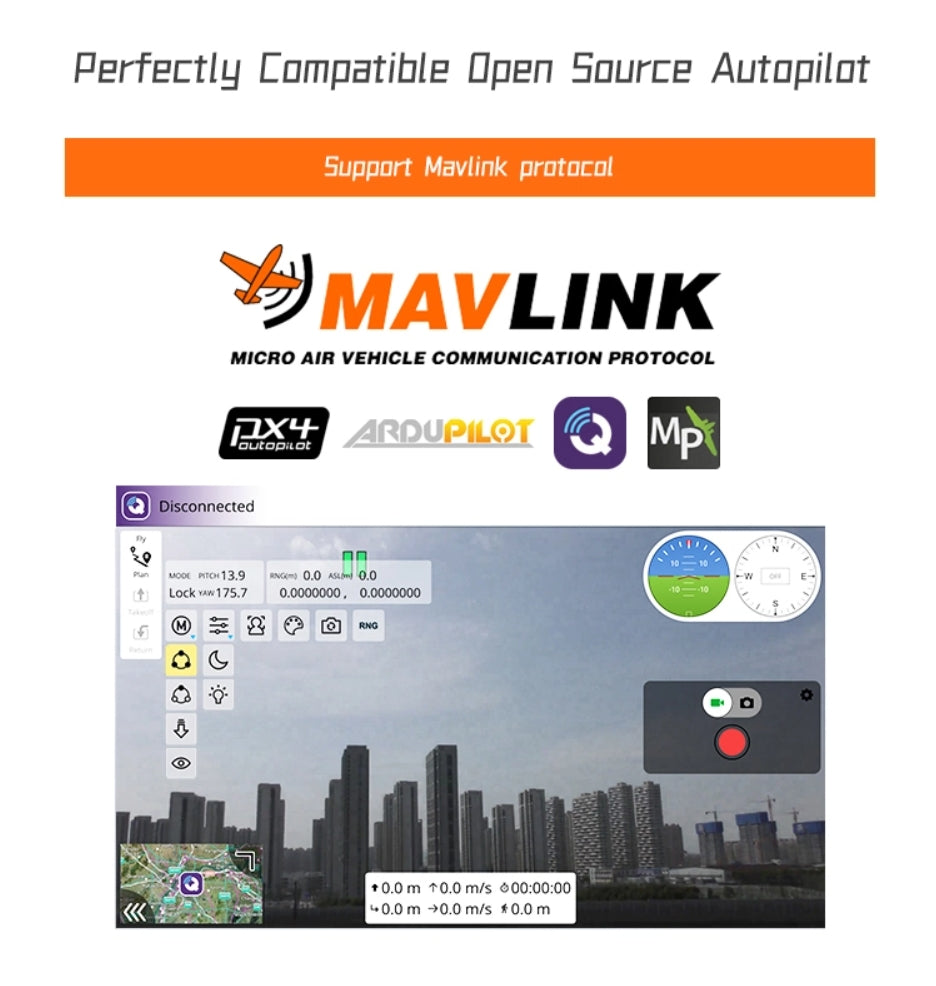

Le pod de drone à double vue XF D-80AI est doté d'un pilote automatique open source parfaitement compatible avec le protocole Mavlink, prenant en charge le protocole de communication MAVLINK MICRO AIR VEHICLE. Équipé d'un E+ DurODIOL ARDUPLOT déconnecté à AFC13,9 à 0,0 Lock, affichant des lectures de *175,7 degrés, 0,0 Coooooo et 0,0 m *00,00,00 mètres avec une distance de 0,0 m + 0,0 ms.

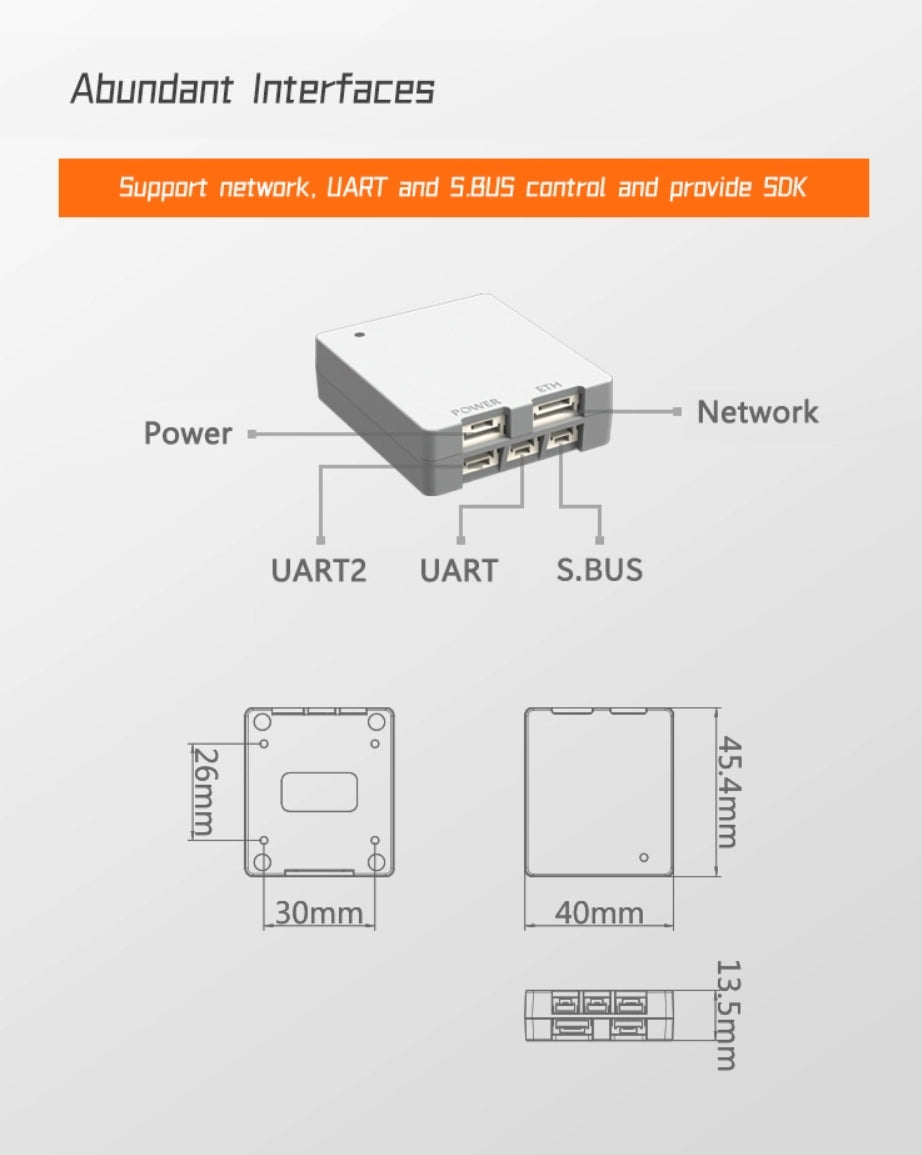

Le pod de drone à double vue XF D-80AI dispose de nombreuses interfaces prenant en charge la mise en réseau, avec le contrôle VART 5BUS fournissant l'alimentation réseau SOK via UART2 et S.BUS. Dimensions : 100 mm x 40 mm.

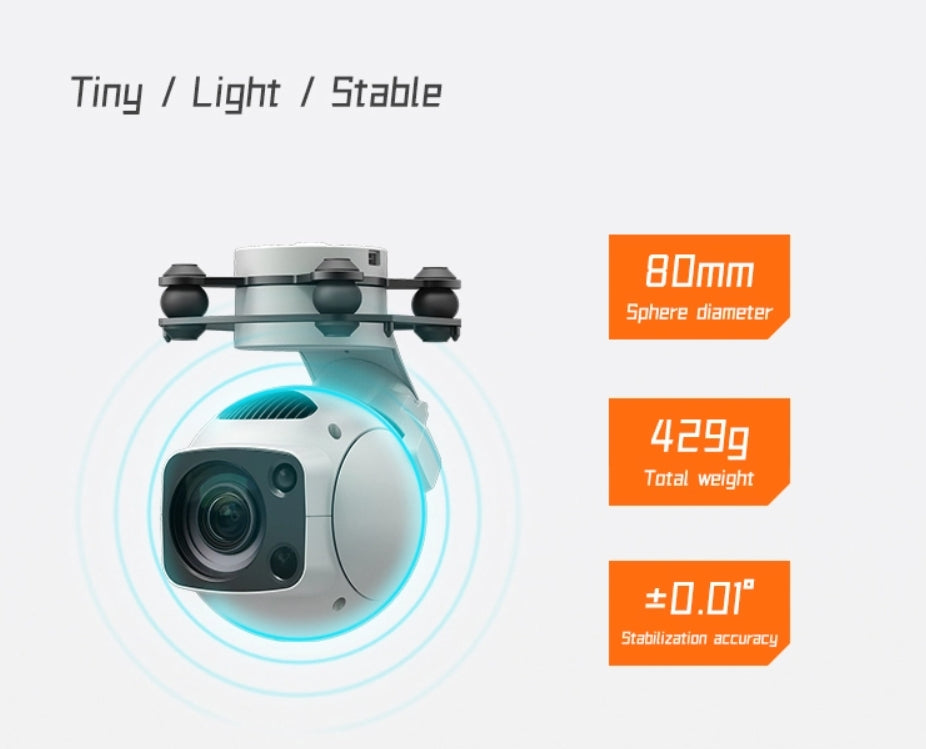

Une sphère légère, sept bras stables, diamètre de la sphère, poids total 0,4 kg. Précision de stabilisation minuscule, 429 g.

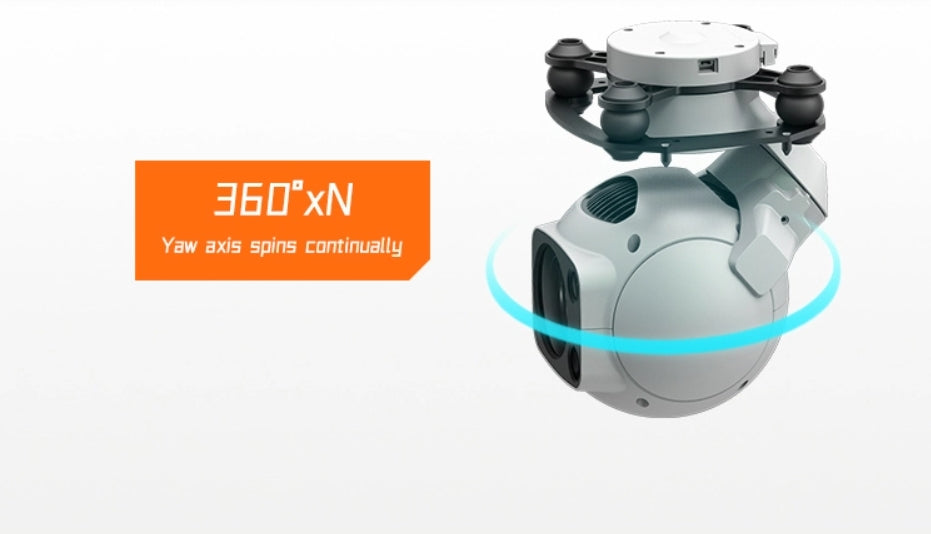

Le pod de drone à double vue XF D-80AI est doté d'un axe de lacet rotatif continu à 360 degrés pour une capture aérienne polyvalente.

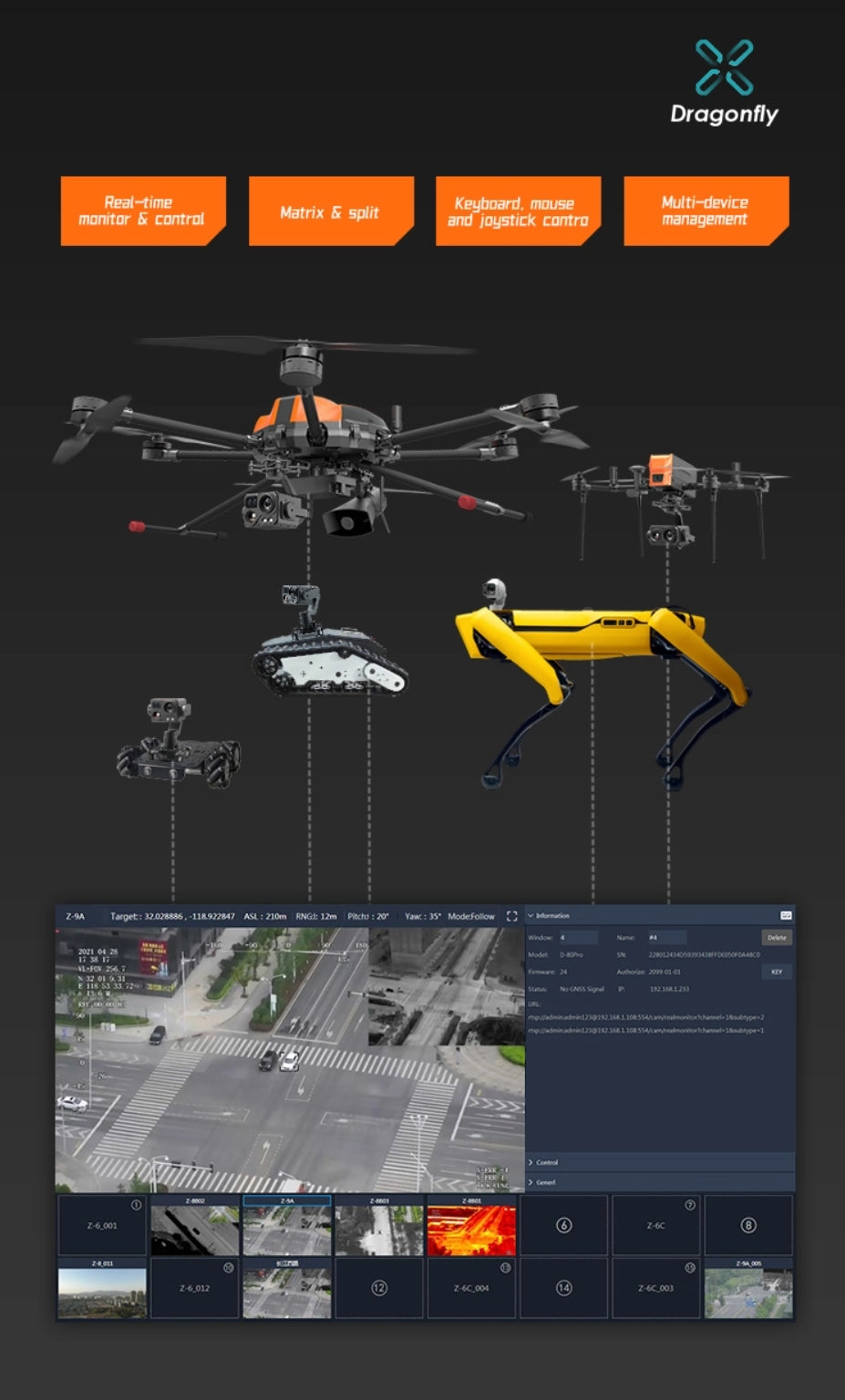

Le pod de drone à double vue XF D-80AI permet un contrôle du clavier en temps réel, une surveillance multi-appareils et un contrôle par joystick.Les fonctions de matrice et de division améliorent les capacités de gestion. Ce module est conçu pour les opérations de drones et fournit un écran tactile de 74 pouces avec une résolution F11n9ra de 920 x 7881. Il prend également en charge Xion RnGI : moniteur 12 pouces et Aki:N Ain Moocfoto Eeett Mn A Snnnitte nrni Oichee onac cnte 05 JEnetonncoedu ntoee itg tda Laccota Odea eEEoIeuctd avec 76001 et 7o0n AenLdor uOl.
