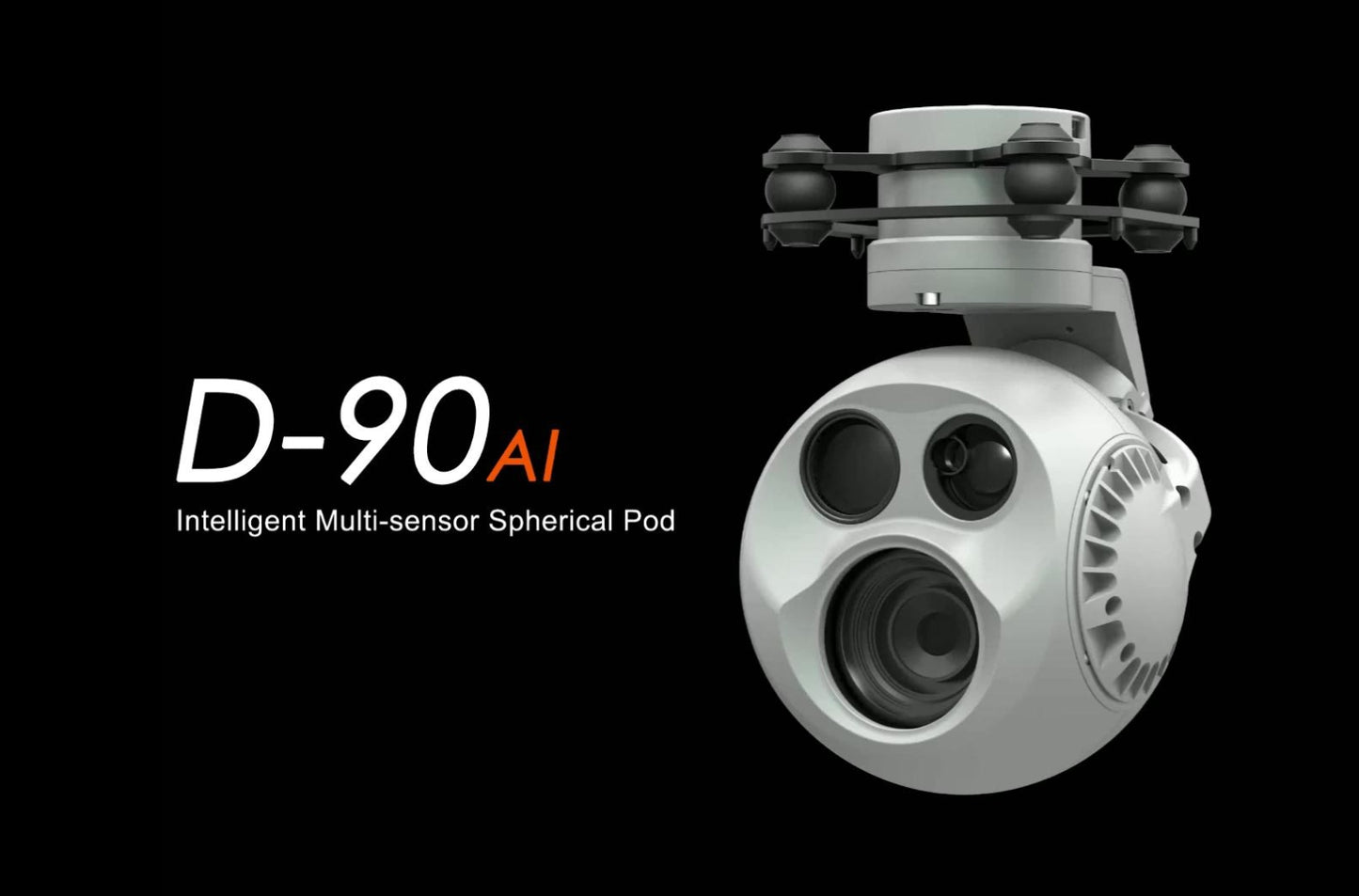

Pod de drone à triple capteur XF D-90AI - Caméra EO à zoom optique 10x à cardan à 3 axes, imagerie thermique 18 mm 640 IR, télémètre laser 1200 M

Aperçu

Le XF D-90AI est un pod de drone à triple capteur de pointe conçu pour les applications de drones de qualité professionnelle. Équipé d'un cardan non orthogonal à 3 axes, d'une caméra EO à zoom optique 10x, d'un capteur d'imagerie thermique infrarouge à ondes longues de 18 mm et d'un télémètre laser de 1 200 m, le D-90AI offre des capacités d'imagerie et de mesure inégalées. Le pod prend en charge la détection et le suivi multi-objets en temps réel alimentés par l'IA, offrant une précision dans l'identification et la surveillance des cibles. Conçu pour une intégration transparente, le D-90AI peut être installé sans outil dans des orientations vers le haut et vers le bas, ce qui le rend polyvalent pour diverses plates-formes porteuses.

---

Caractéristiques

• Système à triple capteur : Combine une caméra EO haute résolution, un capteur d'imagerie thermique et un télémètre laser pour une connaissance complète de la situation.
• Détection et suivi d'objets par IA : Identification intelligente et suivi continu de personnes ou de véhicules en temps réel.
• Stabilisation de haute précision : Cardan mécanique non orthogonal à 3 axes avec une précision angulaire de ± 0,01° et une rotation continue en lacet de 360°.
• Télémètre laser : Fournit une mesure de distance précise jusqu'à 1 200 m avec une précision de ± 1,0 m, améliorant ainsi l'efficacité opérationnelle.
• Large compatibilité : Prend en charge le contrôle réseau, UART et S.BUS avec le protocole MAVLink, ce qui le rend adapté au développement secondaire.
• OSD et métadonnées intégrés : Affiche les superpositions de latitude, de longitude et d'altitude en temps réel, avec des métadonnées EXIF ​​et un empilement SEI pour une analyse avancée.
• Installation transparente : La conception aérodynamique à profil bas permet un montage sans outil dans les configurations verticales et inversées.

---

Caractéristiques

Général

Paramètre	Valeur
Nom du produit	D-90AI
Dimensions (Pod)	96,4 x 96 x 147 mm
Dimensions (GCU)	45,4 x 40 x 13,5 mm
Poids (Pod)	608g
Poids (GCU)	18,6 g
Tension de fonctionnement	14 ~ 53 VCC
Puissance (Pod)	10,5 W (moyenne, plage désactivée) / 55 W (calage, plage activée)
Puissance (GCU)	1,8 W
Options de montage	Vers le bas / vers le haut

Précision du positionnement de la cible

Distance	Erreur horizontale	Erreur verticale
105 m	1,8 m	0,7 m
513 m	17,4 m	6,7 m
1003 m	33,8 m	13,7 m

Cardan

Paramètre	Valeur
Type de cardan	Stabilisation mécanique non orthogonale à 3 axes
Précision angulaire	±0,01°
Plage contrôlable	Tangage : -150° ~ +50°, Lacet : ±360° en continu
Vitesse maximale contrôlable	Tangage : ±200°/s, Lacet : ±200°/s

Caméra Zoom

Paramètre	Valeur
Capteur d'images	CMOS 1/2,8 » ; Pixels effectifs : 2.07M
Lentille	Distance focale : 4,7 ~ 47 mm
Champ de vision (FOV)	Champ de vision élevé : 61,3° ~ 6,8°, champ de vision vertical : 36,9° ~ 3,9°, champ de vision DFOV : 68,4° ~ 7,8°
Résolution	1920 x 1080
Pas de pixel	2,9 μm
Taux de zoom optique	10x
Taux de zoom numérique	3x

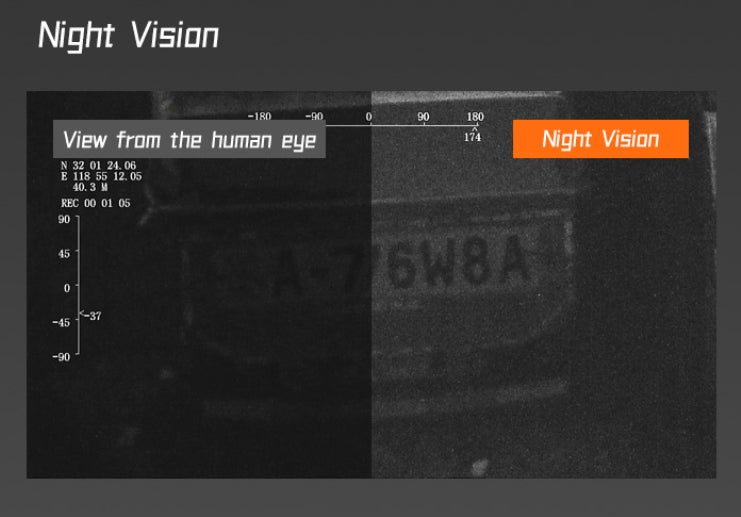

Éclairage minimal	Vision nocturne désactivée : 0,01 lux / F1,6
	Vision nocturne activée : 0,0015 Lux / F1,6

Caméra thermique

Paramètre	Valeur
Type de capteur	Microbolomètre VOx non refroidi
Distance focale	18 mm
Champ de vision (FOV)	HFOV : 24°, VFOV : 18°, DFOV : 30,4°
Résolution	640 x 512
Pas de pixel	12 μm
Bande spectrale	8 ~ 12 μm
Sensibilité (NETD)	<50 mK à 25 °C

Télémètre laser

Paramètre	Valeur
Longueur d'onde	905 nm
Puissance laser maximale	1 mW
Angle du faisceau	3,5 mrad
Diamètre du faisceau	0,35 m à 100 m
Précision de mesure	±1,0 m
Plage de mesure	5 ~ 1200m

Détection et suivi multi-objets par IA

Paramètre	Valeur
Taille de l'objet	16x16 à 128x128 px
Retard d'identification d'objet	<40 ms
Vitesse de suivi	±32 px/champ
Taux de rafraîchissement des écarts de suivi	30 Hz
Délai de sortie de l'écart de suivi	≤5 ms

Image et vidéo

Paramètre	Valeur
Format d'image	JPEG
Résolution d'image maximale	1920 x 1080
EXIF	Coordonnées du point de tir
Format vidéo	MP4
Résolution vidéo maximale	1080P@25fps
Format d'encodage de flux	H.264, H.265
Protocole réseau de diffusion en continu	RTSP

Stockage

Paramètre	Valeur
Cartes SD prises en charge	Classe de vitesse 10 MicroSD, jusqu'à 256 Go

Environnement

Paramètre	Valeur
Température de fonctionnement	-20°C ~ 50°C
Température de stockage	-40°C ~ 60°C
Humidité de fonctionnement	≤85 % HR (sans condensation)

---

Emballer

• Pod de drone à triple capteur XF D-90AI
• GCU (Unité de contrôle au sol)
• Matériel de montage
• Câbles de connexion
• Manuel d'utilisation

---

Applications

• Surveillance et sécurité : Fonctionnalité multi-capteurs pour une surveillance avancée et un suivi des cibles en temps réel.
• Recherche et sauvetage : Visibilité améliorée grâce à l'imagerie thermique et à la télémétrie laser précise dans les environnements difficiles.
• Inspection industrielle : Imagerie haute résolution pour l’évaluation des infrastructures, y compris les pipelines et les panneaux solaires.
• Relevé aérien : Mesure de distance et imagerie précises pour les projets d'arpentage professionnels.

---

Le drone XF D-90AI redéfinit l'imagerie et la mesure aériennes, ce qui en fait un outil essentiel pour diverses applications de drones dans tous les secteurs.

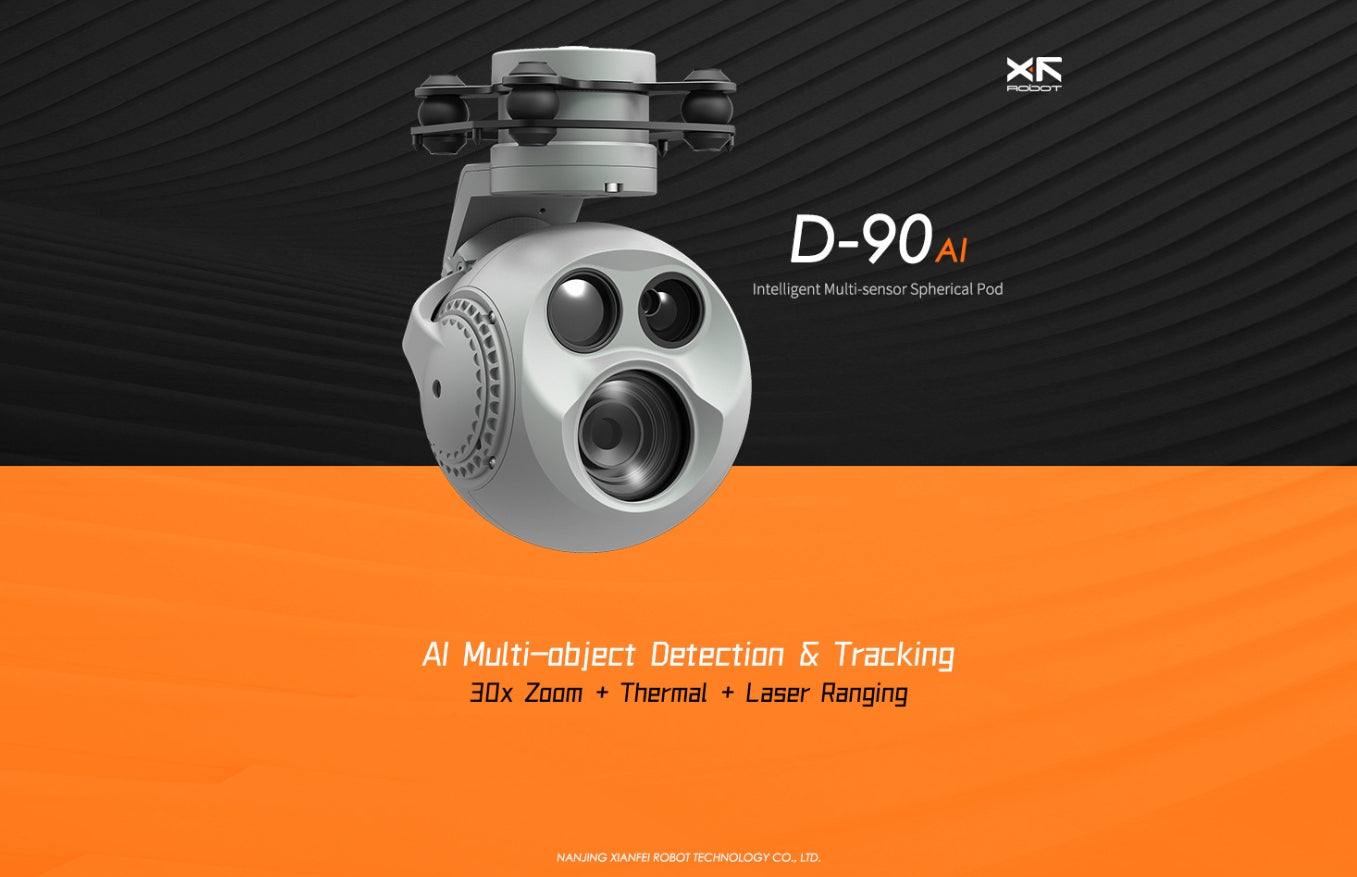

Capturez des images et des photos aériennes époustouflantes avec ce pod de drone haute performance doté d'une conception à triple capteur, d'un cardan à 3 axes et de capacités d'IA avancées pour une capture fluide et stabilisée.

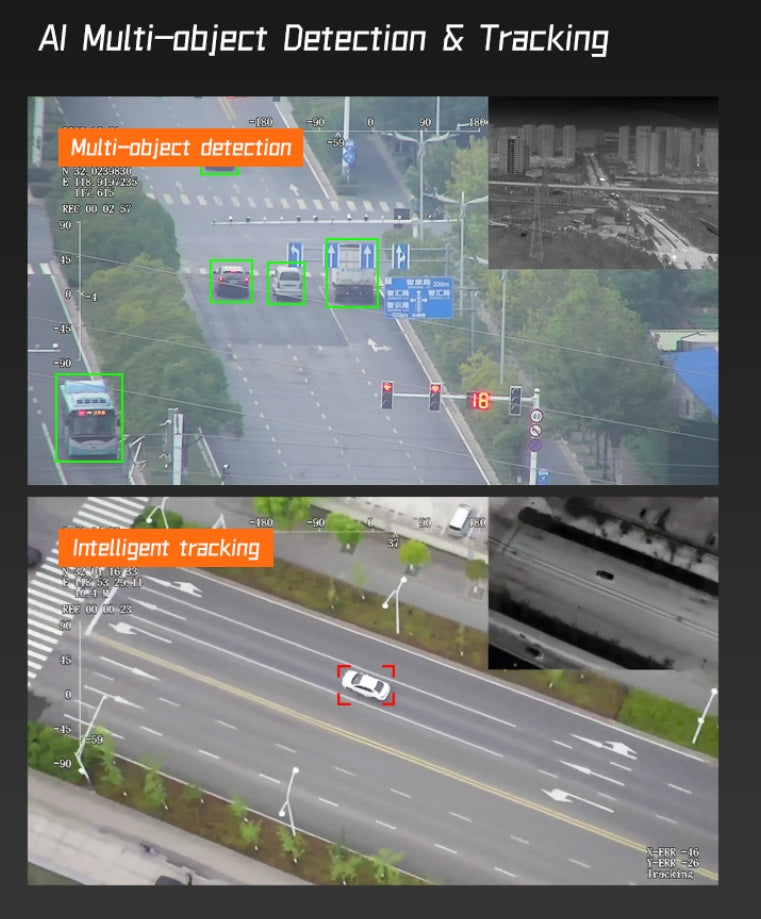

Le pod intelligent de détection et de suivi multi-objets tout-en-un comprend un cardan à 3 axes pour des séquences stables et des algorithmes avancés pour la détection et le suivi de plusieurs objets avec une grande précision.

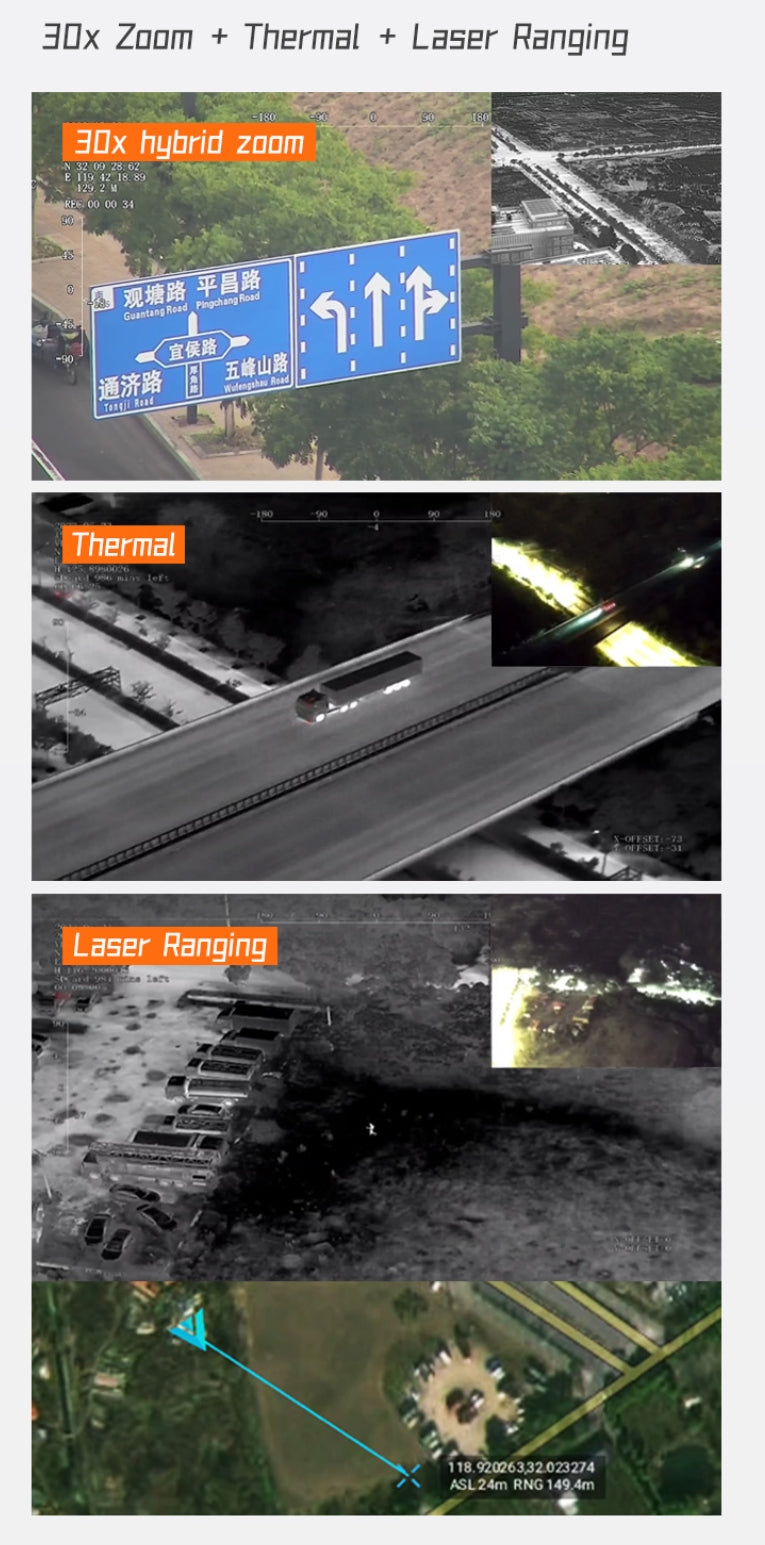

Le stabilisateur à 3 axes XF D-90AI à triple capteur pour drone est doté d'un zoom J0x, d'une imagerie thermique et de capacités de télémétrie laser. Il dispose d'un zoom hybride avec un grossissement de 18,89 fois. L'appareil mesure 12 pouces de large, 12 pouces de haut et pèse 41 livres.

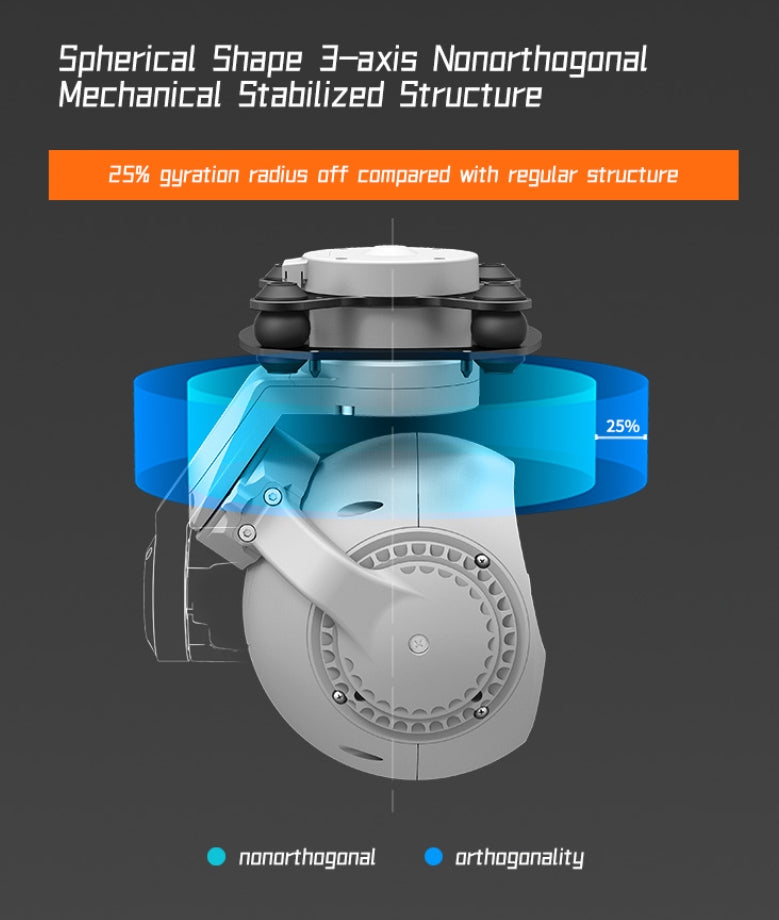

Le drone XF D-90AI à triple capteur est doté d'une structure stabilisée sur 3 axes de forme sphérique, permettant d'obtenir un rayon de giration 25 % plus petit que les structures classiques. Cela se traduit par une meilleure stabilisation de l'image et une réduction des tremblements de l'appareil photo.

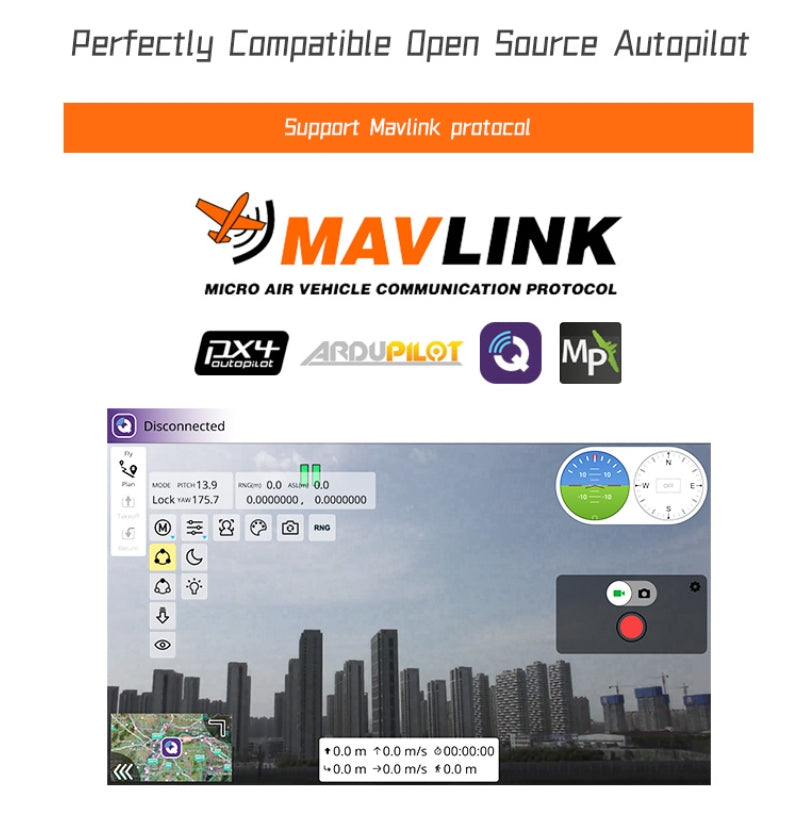

Le pod de drone à triple capteur XF D-90AI est doté d'un cardan à 3 axes, offrant une capture d'images stable et fluide.

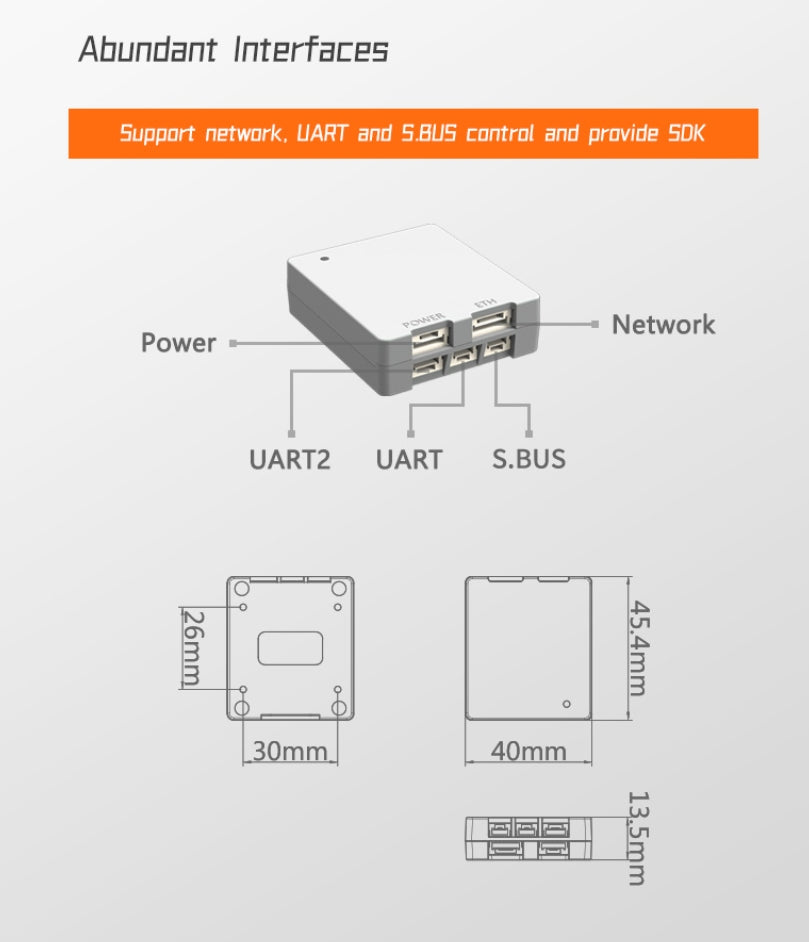

Le pod de drone à triple capteur XF D-90AI est doté d'un cardan à 3 axes, de nombreuses interfaces, notamment la prise en charge réseau, VART et le contrôle 5 bus, offrant une alimentation réseau SdK et une connectivité UART2/UART1/S.BUS. Dimensions : 30 mm x 40 mm.

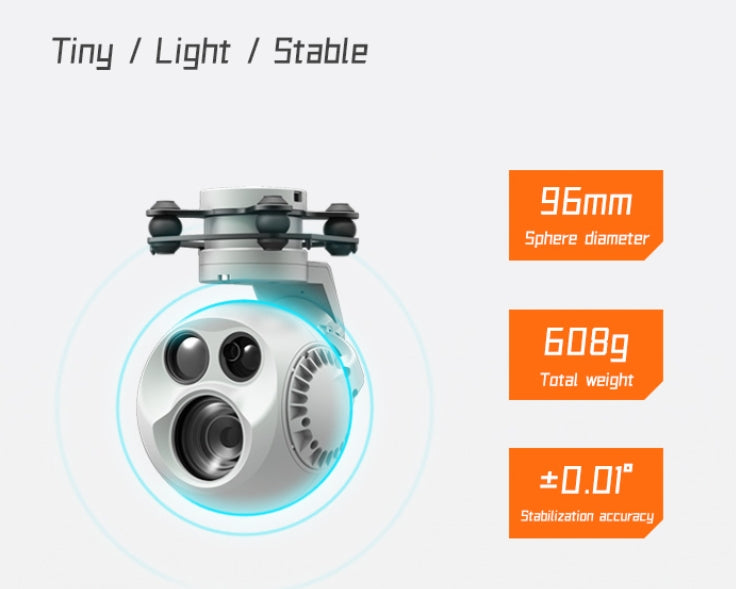

Le drone Pod à triple capteur est doté d'un cardan à 3 axes avec 7 lumières, d'une conception stable et compacte, d'un diamètre de sphère de 96 mm et d'une précision de stabilisation minime.

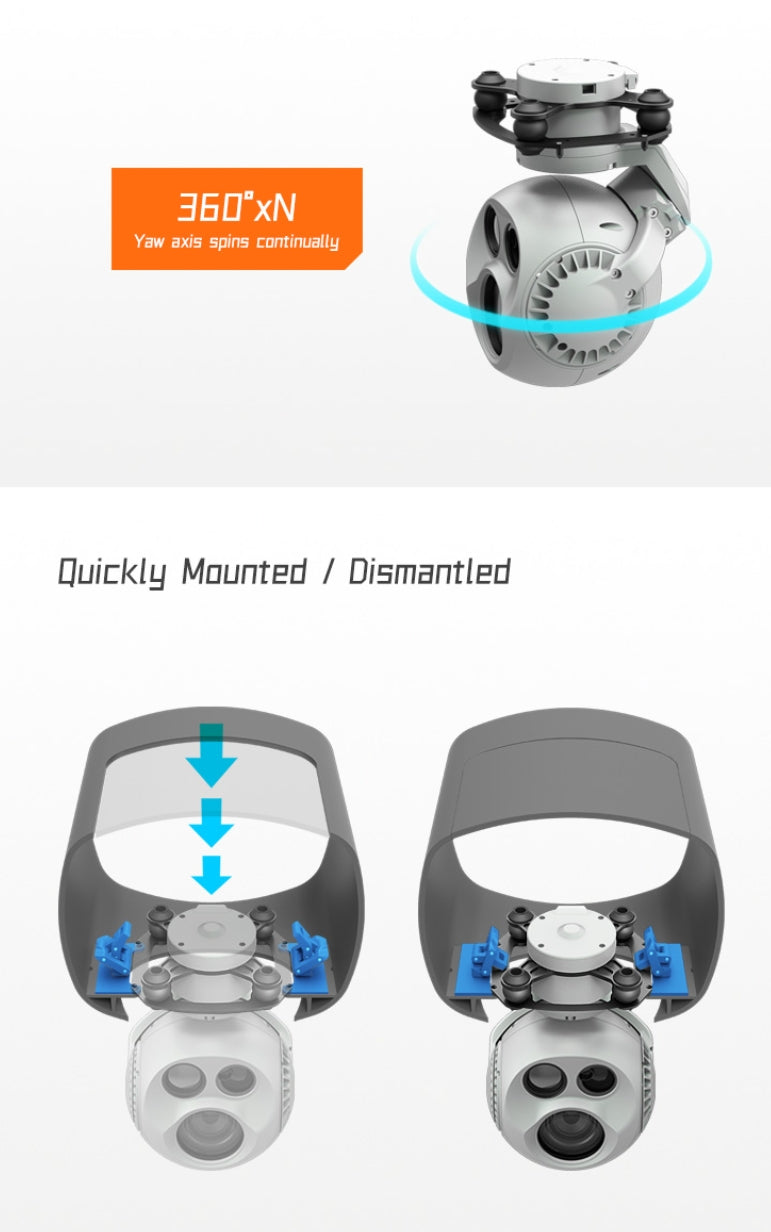

Le pod de drone à triple capteur XF D-90AI est doté d'un cardan à 3 axes avec rotation continue de l'axe de lacet et montage/démontage rapide.

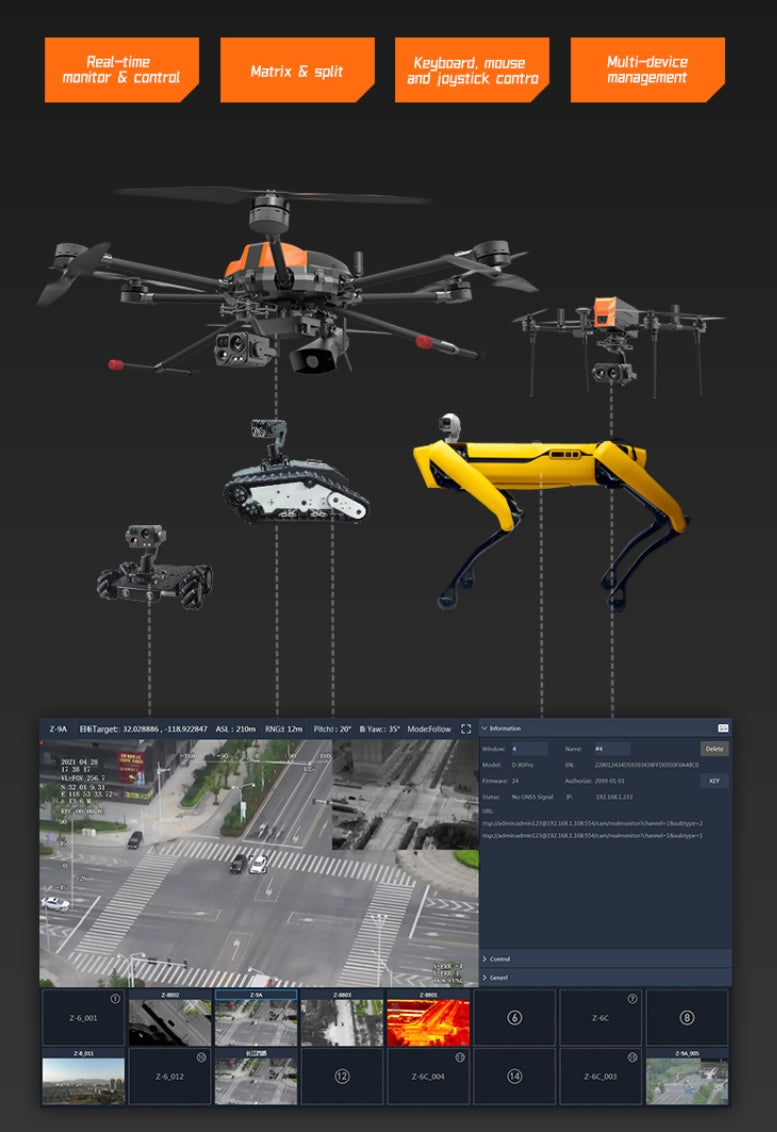

Drone XF D-90AI à triple capteur - Cardan à 3 axes : capturez des images aériennes époustouflantes avec ce drone de qualité professionnelle. Équipé d'une caméra à triple capteur et d'une technologie de stabilisation avancée, il offre des vidéos nettes et fluides.Le stabilisateur à 3 axes assure un contrôle précis des mouvements de la caméra, permettant des mouvements panoramiques, des inclinaisons et des roulis fluides. Parfait pour les cinéastes, photographes et vidéastes à la recherche de contenu aérien de haute qualité.
