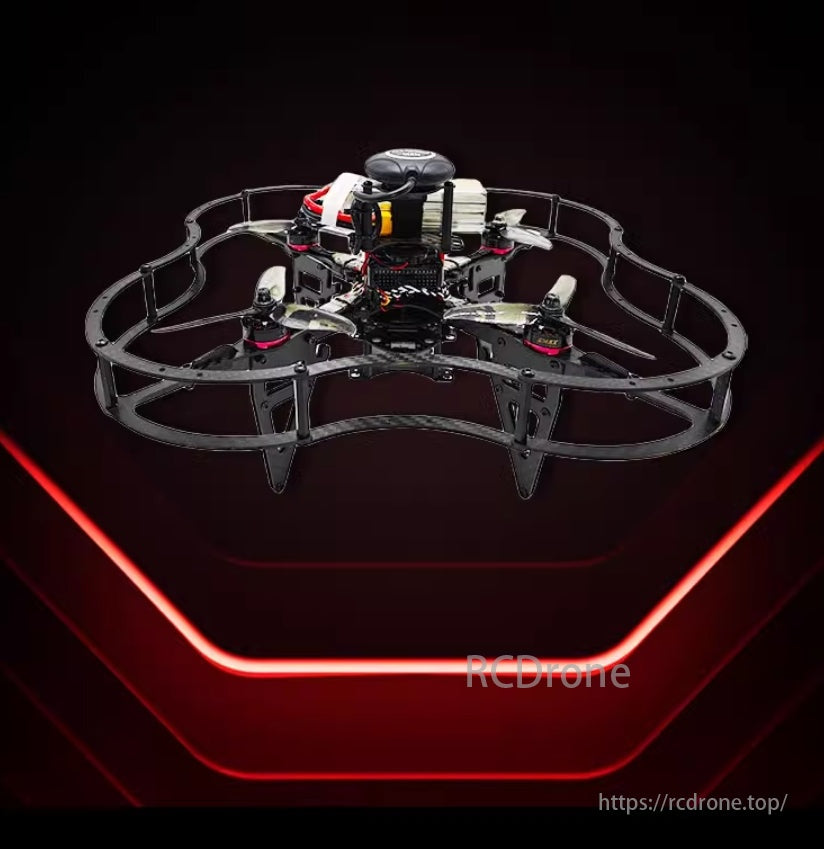

Kit di sviluppo drone di assemblaggio CQ230 - Raspberry Pi 4B Pixhawk Ardupilot Kit drone fai da te programmabile open source industriale con rack anticollisione

Panoramica

Il kit di sviluppo per droni di assemblaggio CQ230 è un kit compatto e open source Drone fai da te piattaforma alimentata da Raspberry Pi 4B E Pixhawk flight controller. Dotato di un passo da 230 mm, telaio anti-collisione e un sistema di alimentazione 4S (16,8 V), questo drone è ideale per imparare e sperimentare con funzionalità programmabili open source. La piattaforma è completamente attrezzata per attività come la navigazione waypoint, il monitoraggio dei dati e lo streaming video in tempo reale, il che lo rende una scelta eccellente sia per sviluppatori che per principianti.

---

Caratteristiche principali

• Design compatto: Con le sue dimensioni di 360 mm x 360 mm x 300 mm, il drone è ideale per spazi ridotti.
• Rack anticollisione: Il telaio anticollisione interamente in fibra di carbonio garantisce durata e protezione.
• Integrazione Raspberry Pi 4B: Migliorato con Ubuntu 20.04 per un funzionamento e uno sviluppo fluidi.
• Framework open source: Offerto da Ardupilot, supporta Dronekit, MAVLink e ROS.
• Programmabile Compiti: Capace di navigazione autonoma, monitoraggio dei dati in tempo reale ed elaborazione visiva.
• Navigazione waypoint: Imposta percorsi con precisione basata sul GPS.
• Trasmissione dati in tempo reale: Trasferimento dati tramite WiFi alle stazioni terrestri.
• Navigazione visiva: Sistemi a doppia telecamera per una navigazione precisa in spazi chiusi e per evitare gli ostacoli.
• Controlli programmabili: Utilizza Dronekit-Python per creare comandi di volo personalizzati.
• Simulazione del sistema: Combina la simulazione SITL per testare la funzionalità in modo fluido.

---

Specifiche

Parametro	Dettagli
Modello	CQ230
Passo	230mm
Batteria	4S (16,8 V)
Tempo di volo	7 minuti
Capacità di carico utile	200g
Resistenza al vento	Livello 3-4
Velocità massima	20 chilometri all'ora
Altitudine massima di volo	120 metri
Precisione di posizionamento	2-3m (GPS)
Peso	612g
Gamma di controllo remoto	700 metri

---

Pacchetto

Versione base

• Controllore di volo Pixhawk 2.4.8 ×1
• Sensore di movimento ×1
• Modulo di alimentazione Ledi MINI PIX ×1
• Telemetria WiFi CUAV ×1
• Regolatore di velocità 30A ×4
• 5045 Elica ×4
• Telaio CQ230 ×1
• Caricabatterie bilanciato A400 ×1
• Batteria 4S 2300mAh ×1
• 2205 Motore ×4
• Telecomando FS-i6 ×1
• Cicalino di allarme BB ×1
• Modulo di flusso ottico MF-01 ×1

Versione visiva

• Versione 2.4.Compagnia di volo 8controllore ×1
• M8N GPS ×1
• Modulo di alimentazione Ledi MINI PIX ×1
• Fotocamera CS ×1
• Regolatore di velocità 30A ×4
• 5045 Elica ×4
• Telaio CQ230 ×1
• Cicalino di allarme BB ×1
• Modulo di flusso ottico MF-01 ×1
• Caricabatterie bilanciato A400 ×1
• Batteria 4S 2300mAh ×1
• 2205 Motore ×4
• Telecomando FS-i6 ×1
• Computer di bordo Raspi 4B-4G ×1 Set
• Fotocamera visiva T265 ×1

---

Applicazioni

• Consegna: Trasporta in modo efficiente oggetti leggeri.
• Sviluppo educativo: Ideale per studenti e ricercatori che desiderano esplorare i sistemi dei droni.
• Elaborazione visiva: Utilizza OpenCV per lo streaming e l'analisi video avanzati.
• Esperimenti di navigazione: Esperimento di volo autonomo basato su GPS e tracciamento della posizione.

---

Note aggiuntive

• Il sistema include Ubuntu 20.04 per un'interfaccia di programmazione migliorata.
• Il solido ecosistema di Ardupilot garantisce scalabilità e versatilità nelle applicazioni dei droni.
• Un kit didattico completo con tutorial per principianti e professionisti.

Dettagli

Sistema drone open source CQ230

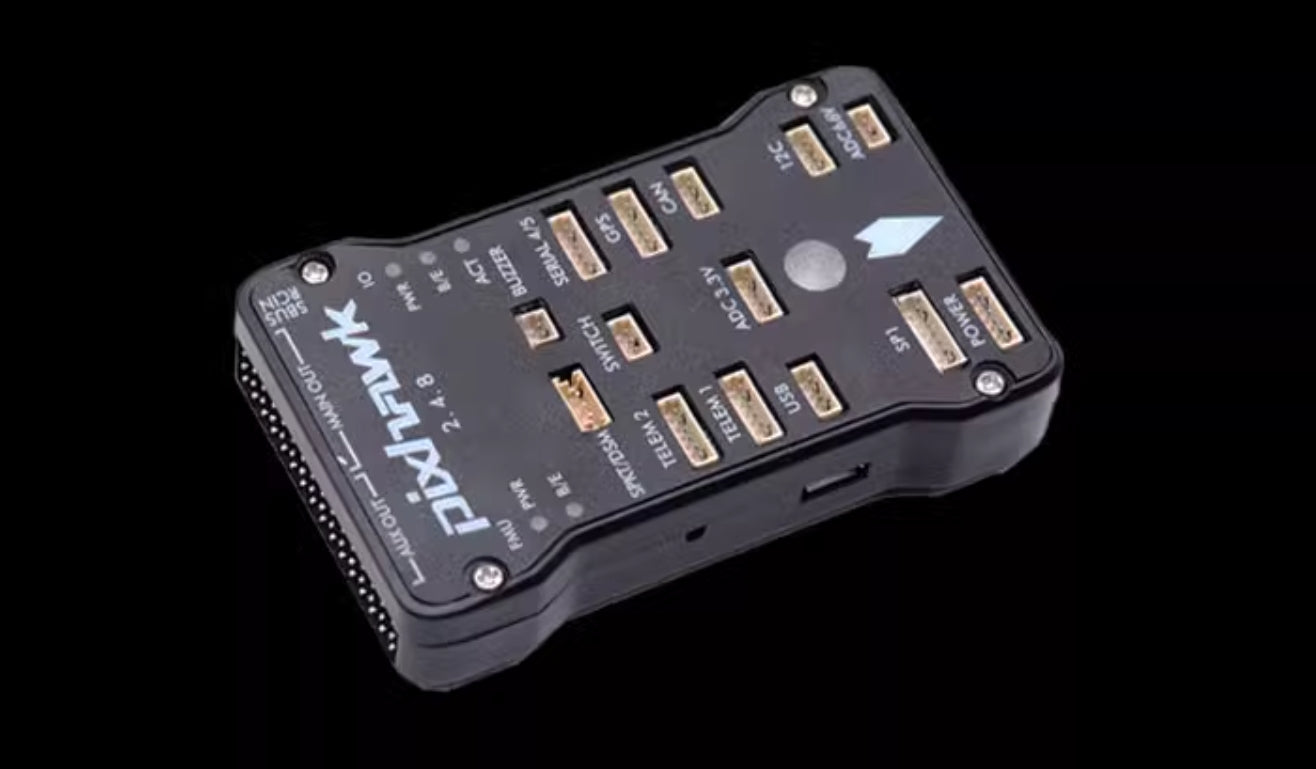

Pixhawk: sistema hardware per droni

Utilizza il controller Pixhawk 2.4.8, dotato del nuovo processore standard a 32 bit STM32F427 e abbinato al barometro 5611. È un controller open source conveniente con ricche opzioni di interfaccia.

ArduPilot: sistema software per droni

Il sistema software del drone, ovvero essenzialmente il firmware di controllo, utilizza il progetto open source ArduPilot, ampiamente diffuso.
(ArduPilot fornisce un sistema software di pilota automatico open source avanzato, completo e affidabile.)
Può controllare tutti i sistemi di droni immaginabili. Per coloro che amano la tecnologia, i droni e l'esplorazione, comprendere ArduPilot vi introdurrà in un mondo affascinante e coinvolgente.

ArduPilot è stato installato in oltre 1.000.000 di sistemi di droni in tutto il mondo. Dotato di strumenti avanzati di registrazione, analisi e simulazione dei dati, è un sistema di pilota automatico completamente testato e affidabile. È anche utilizzato da importanti organizzazioni e aziende come NASA, Intel, Insitu, Boeing e numerosi istituti e università in tutto il mondo per test e sviluppo.

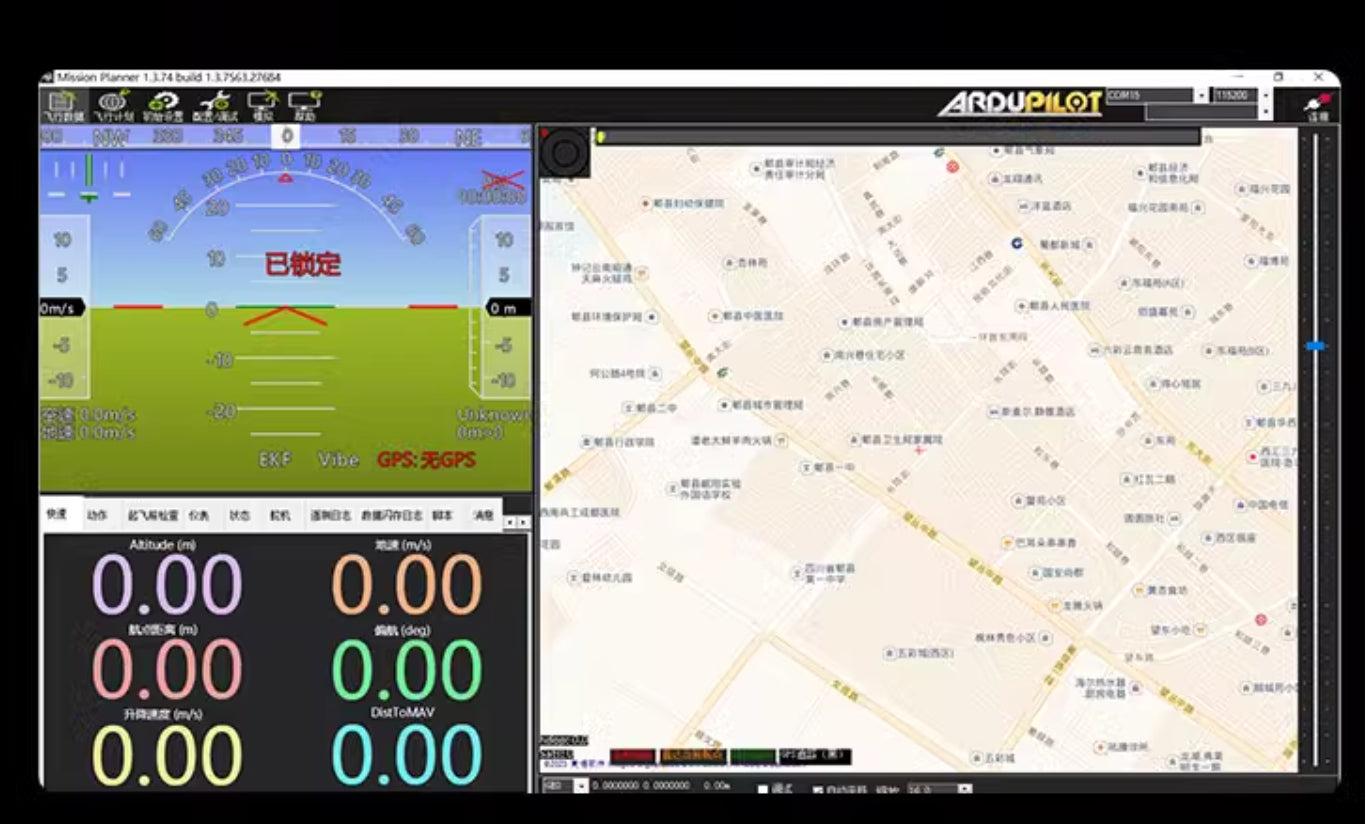

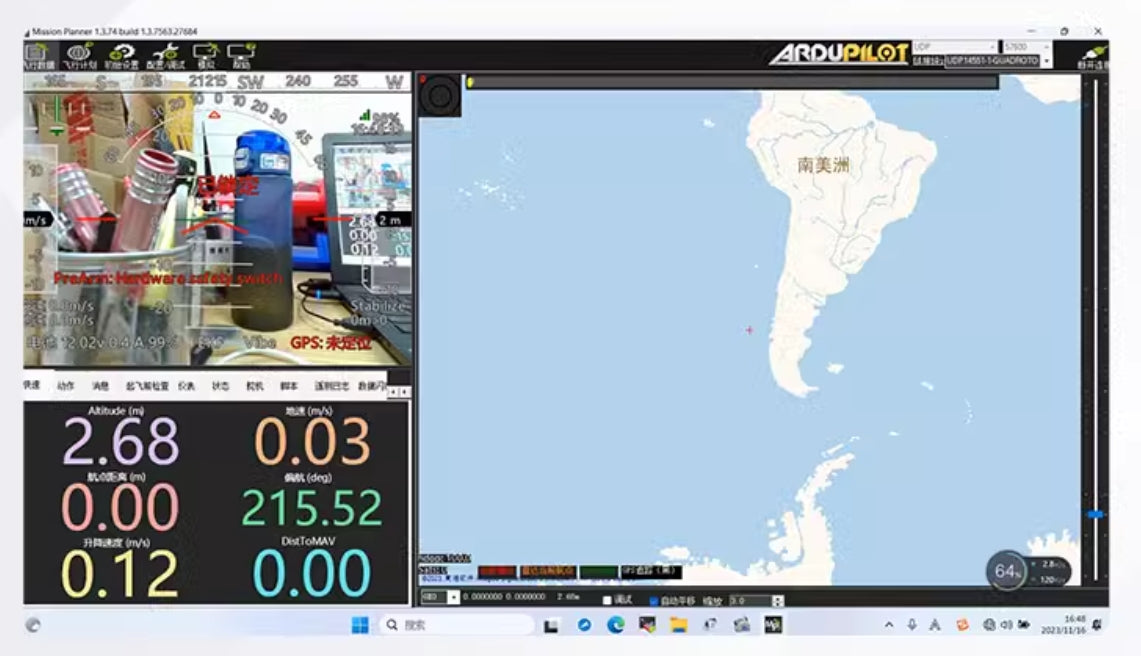

Stazione di controllo a terra del pianificatore di missione

Caratteristiche:

1. Strumenti di messa a punto e impostazione dei parametri dei droni;
2. Imposta percorsi di volo sulle mappe, consentendo ai droni di seguire automaticamente percorsi preimpostati;
3. Selezionare i comandi della missione dai menu a discesa per controllare il drone;
4. Scarica e analizza i registri;
5. Eseguire simulazioni utilizzando il sistema SITL (Software In The Loop);
6. Scoprirai altre funzionalità e le possibilità non finiscono qui...

Funzionalità predefinite	Versione base	Versione visiva

Disegno lineare

✓

✓

Mantenimento dell'altitudine, Hovering, Stabilizzazione

✓

✓

Ritorno a casa, ritorno sicuro

✓

✓

Atterraggio, atterraggio con batteria scarica

✓

✓

Posizionamento GPS all'aperto e volo di rotta

✓

✓

Controllo programmabile Dronekit-Python

✓

✓

Telemetria WiFi per la trasmissione di dati in tempo reale (raggio di circa 5 m)

✗

✓

Posizionamento del flusso ottico interno, fissaggio dell'altitudine laser

✓

✓

Navigazione con posizionamento visivo doppio per interni, punti di ancoraggio MP, volo di rotta, atterraggio preciso con riconoscimento del codice QR

✗

✓

Adatto per il volo indoor

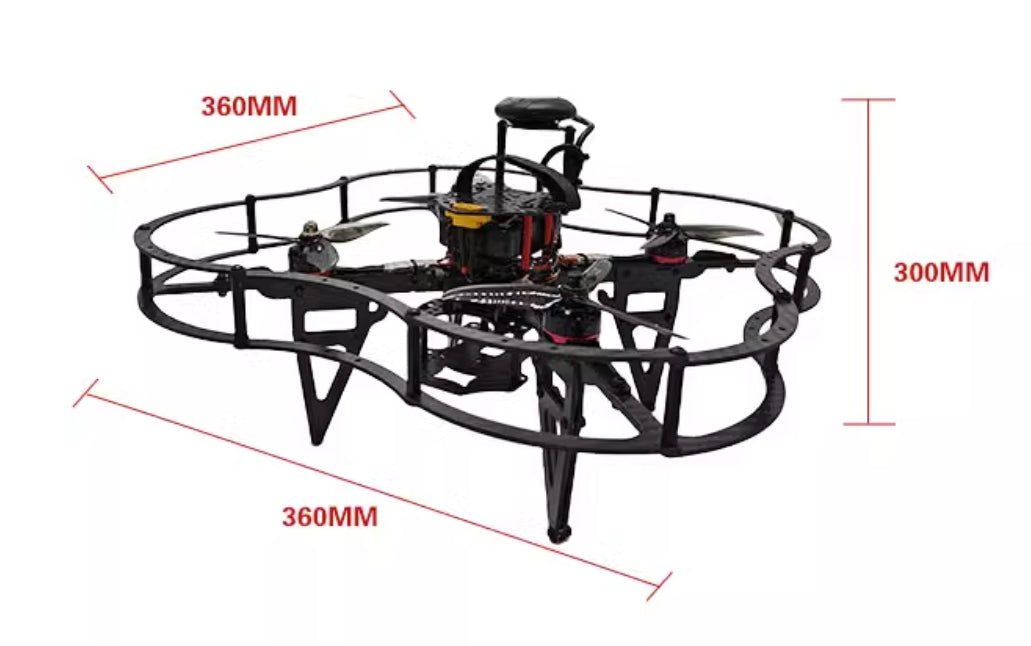

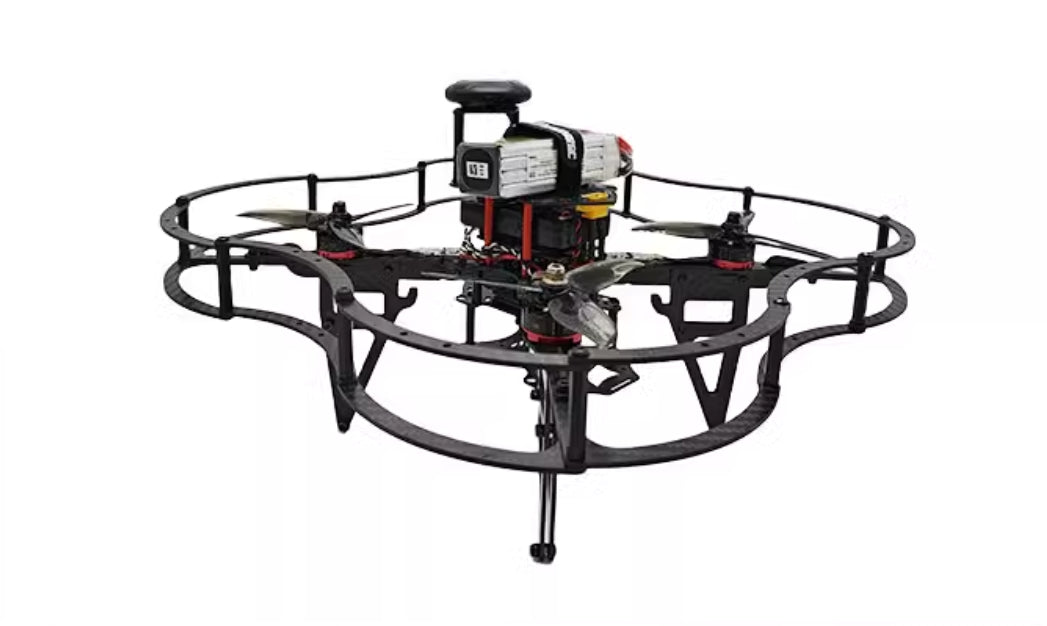

Design compatto con dimensioni di 360 mm × 360 mm × 300 mm, ideale per operazioni in spazi ristretti.

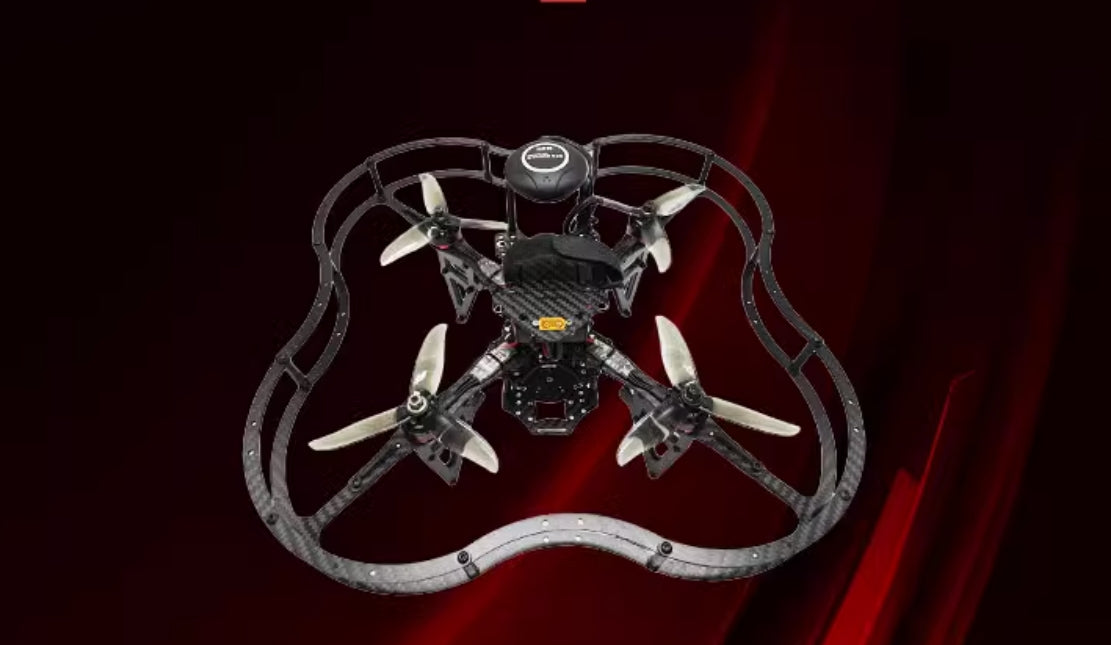

Telaio in fibra di carbonio, robusto e resistente alle cadute

Il design dell'anello anticollisione protegge efficacemente il motore e le pale dell'elica per garantire la sicurezza del volo;

Espandibilità migliorata per lo sviluppo funzionale multi-scenario

Basato sul modello base, il sistema aggiunge Raspberry Pi 4B e ha integrato il sistema Raspberry Pi. Questo sistema include:

• Versione 20.04 di Ubuntu (sistema operativo open source con interfaccia grafica)
• Kit drone Python (una libreria Python per programmare il controllo dei droni utilizzando Dronekit)
• Collegamento Pymav (un'implementazione Python del protocollo MAVLink, che consente il controllo programmabile dei droni tramite Pymavlink)
• ROS (Sistema operativo per robot)
• Mavros (un protocollo di comunicazione per il controllo dei droni tramite ROS)
• Gstreamer (trasmissione streaming video a bassa latenza)
• Router Mavlink (distribuisce i dati del controllore di volo MAVLink a diversi endpoint)
• ApriCV (libreria software open source per l'elaborazione della visione artificiale)

Grazie al sistema sopra descritto, il drone può raggiungere:

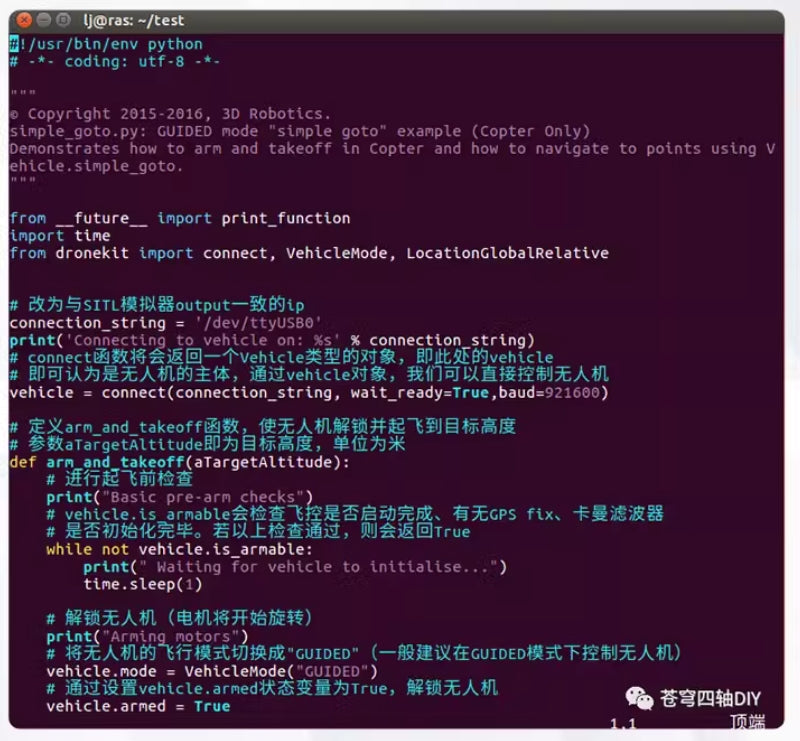

1. Controllo programmabile dei droni tramite Dronekit-Python

2. Elaborazione visiva del CV APERTO

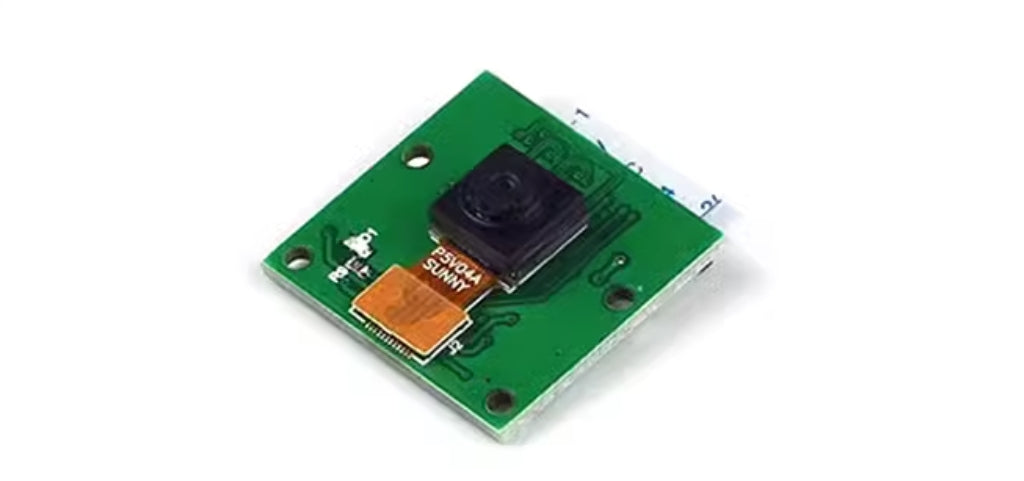

Aggiunta una telecamera CSI, che consente la trasmissione delle immagini e la post-elaborazione:

• I flussi visivi possono essere catturati utilizzando Raspberry Pi ed elaborati con strumenti come OpenCV.
• I flussi video HD in tempo reale possono anche essere trasmessi a un PC per l'elaborazione o inviati a un dispositivo mobile per la revisione.

3. Trasmissione video HD in tempo reale

4.Monitoraggio dei dati della stazione di terra

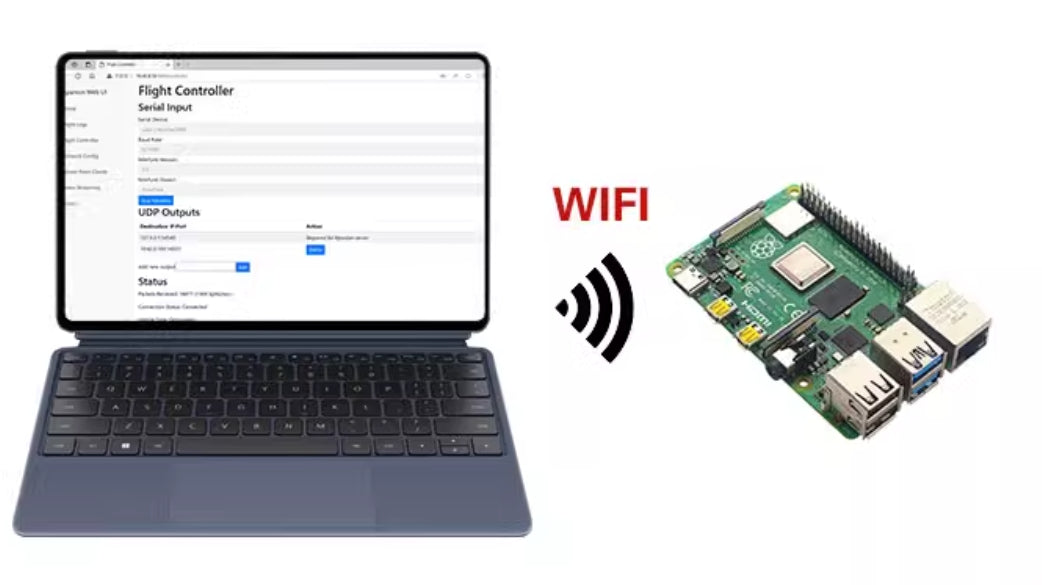

La comunicazione e la trasmissione delle immagini tra la rete WiFi e la stazione di terra del PC (MP) possono essere ottenute senza richiedere moduli di trasmissione aggiuntivi. Dopo che il PC si è connesso all'hotspot WiFi del 4B, la trasmissione di dati e immagini può essere avviata accedendo 10.42.0.10:3000 tramite un browser web.

5. Sviluppo di funzionalità aggiuntive e verifica dell'algoritmo basate sul sistema open source di cui sopra

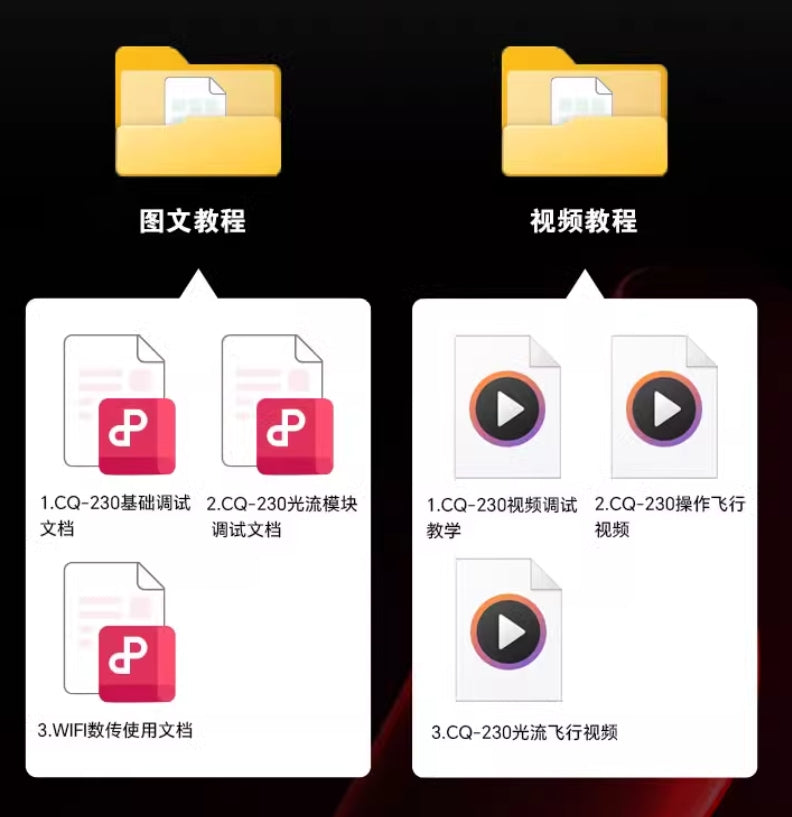

Versione visuale che supporta i tutorial:
Oltre ai tutorial della versione base, vengono forniti anche tutorial introduttivi sull'elaborazione visiva del Raspberry Pi.
