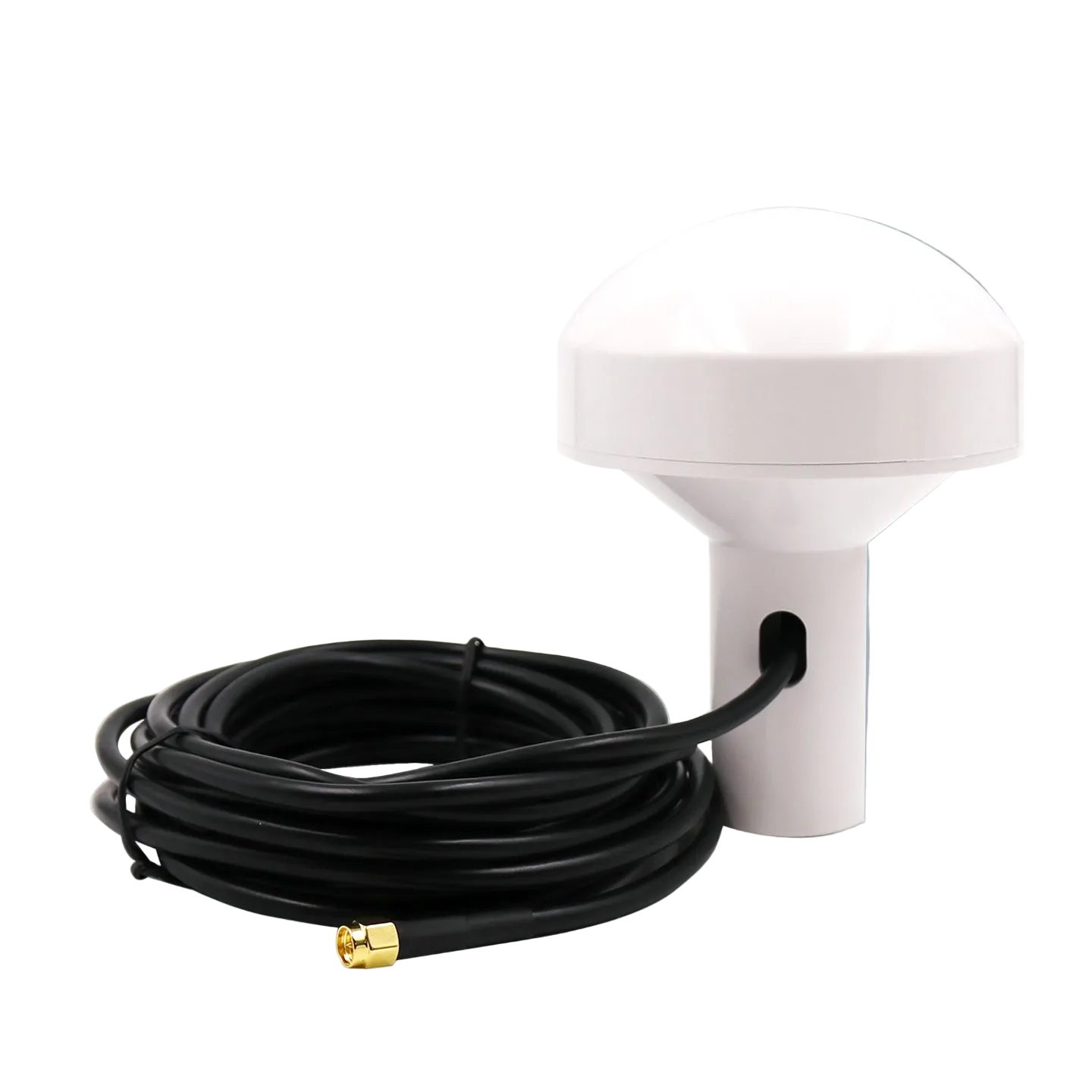

Beitian BN-705 Antena Navigasi GPS AIS Patch Seramik untuk Kapal Laut, SMA-J, 3m RG58/RG174
Beitian BN-705 Antena Navigasi GPS AIS Patch Seramik untuk Kapal Laut, SMA-J, 3m RG58/RG174
Beitian
Tidak dapat memuatkan ketersediaan pengambilan
Overview

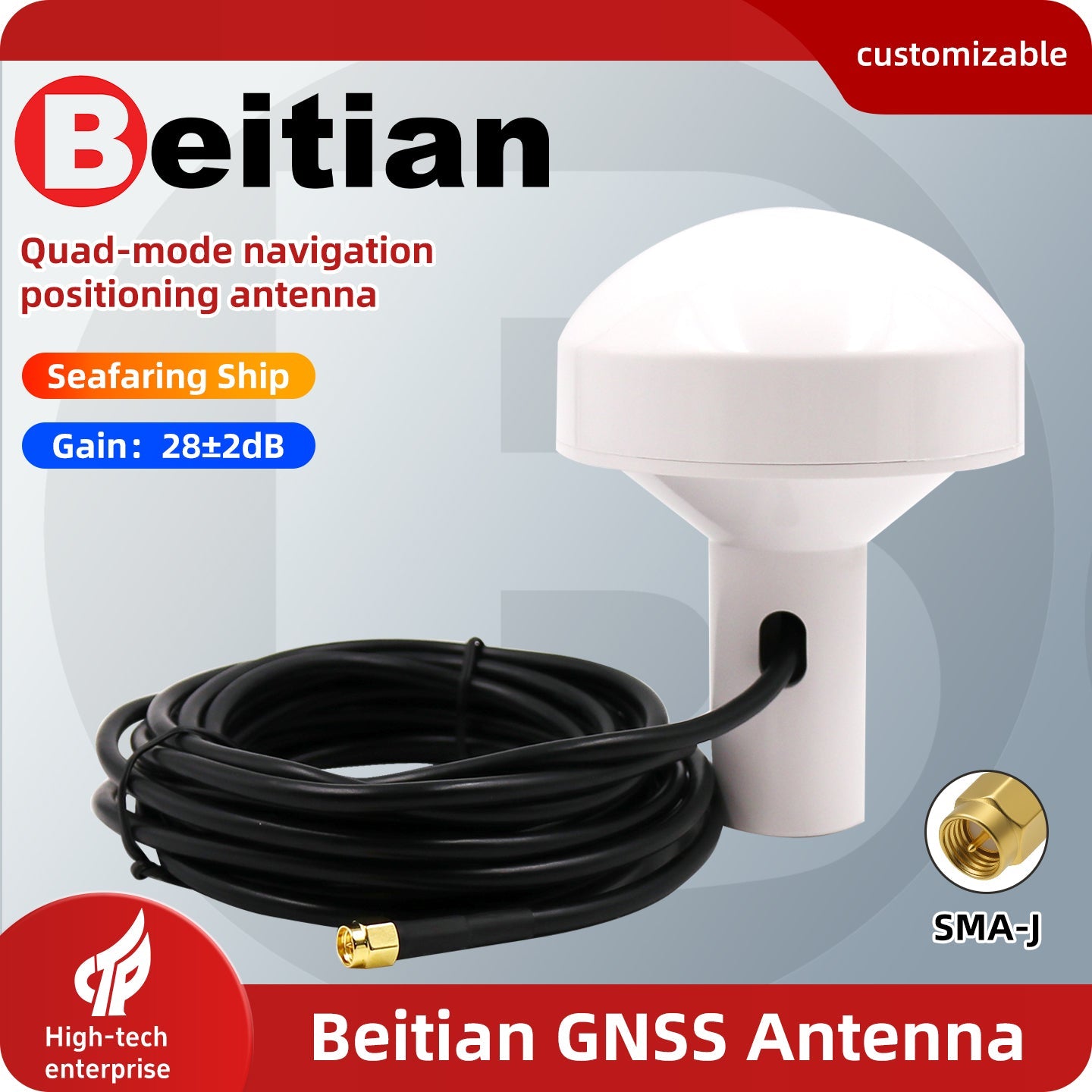

Beitian BN-705 adalah antena navigasi GPS AIS patch seramik yang direka untuk aplikasi kapal laut dan nautika, menggunakan rumah kepala cendawan dengan LNA terintegrasi. Ia menggunakan penyambung SMA-J dan tersedia dengan kabel 3 m (RG58 atau RG174, bergantung pada pilihan/model yang dipilih).
Key Features
- Mod kerja yang disokong berbeza mengikut pilihan model: GPS L1 / GLONASS L1 / BDS B1 / GALILEO L1 (lihat Spesifikasi)
- Polarization bulatan tangan kanan (RHCP)
- Sudut liputan pesawat mendatar: 360°
- VSWR rendah: < 1.5
- LNA terintegrasi: 28 ± 2 dB gain, angka hingar < 2 dB (Hanya LNA)
- Pemasangan asas skru; penyambung SMA-J
Specifications

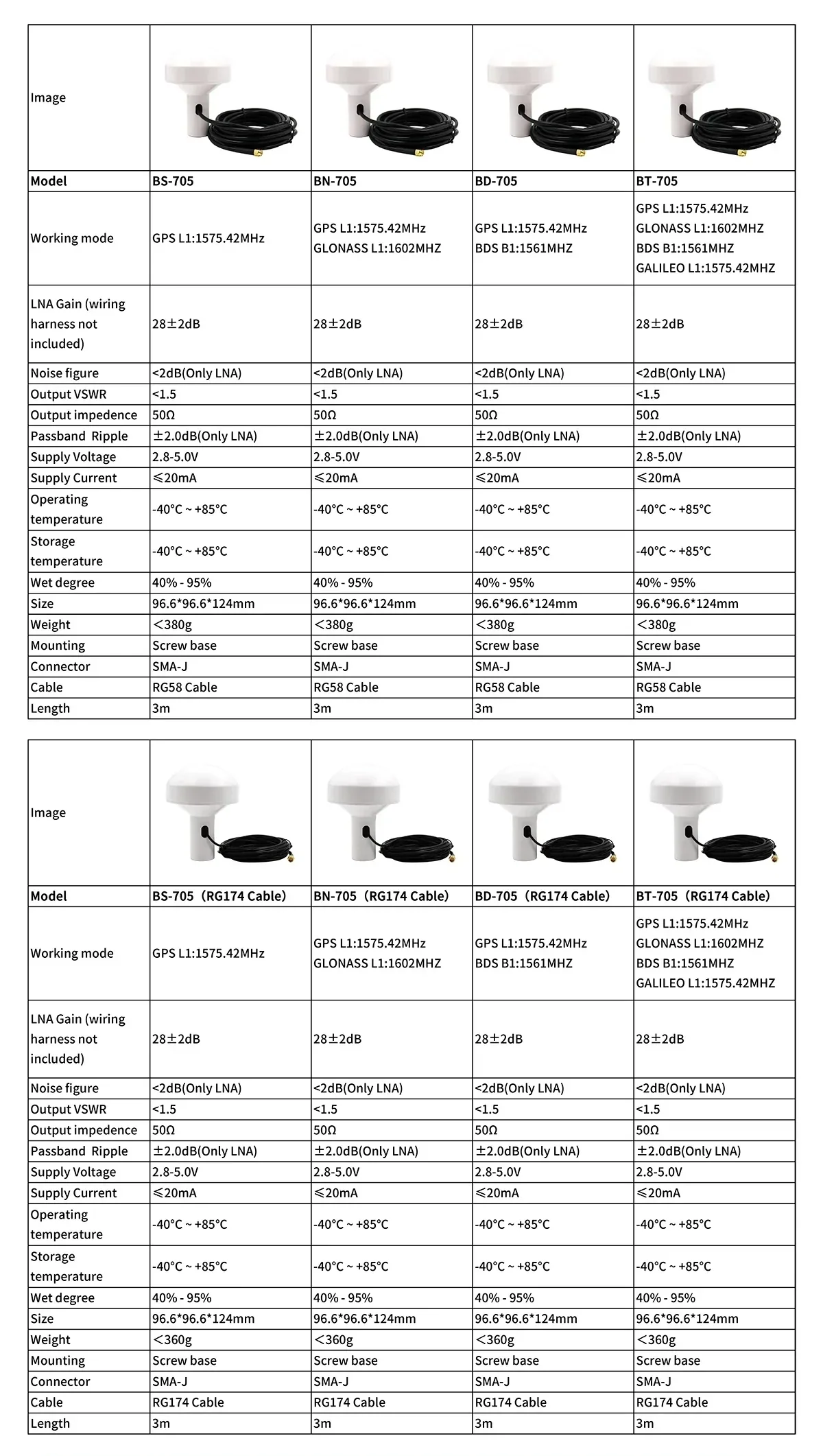

Pilihan model (mod kerja / frekuensi)
| Model | Mod kerja / frekuensi |
|---|---|

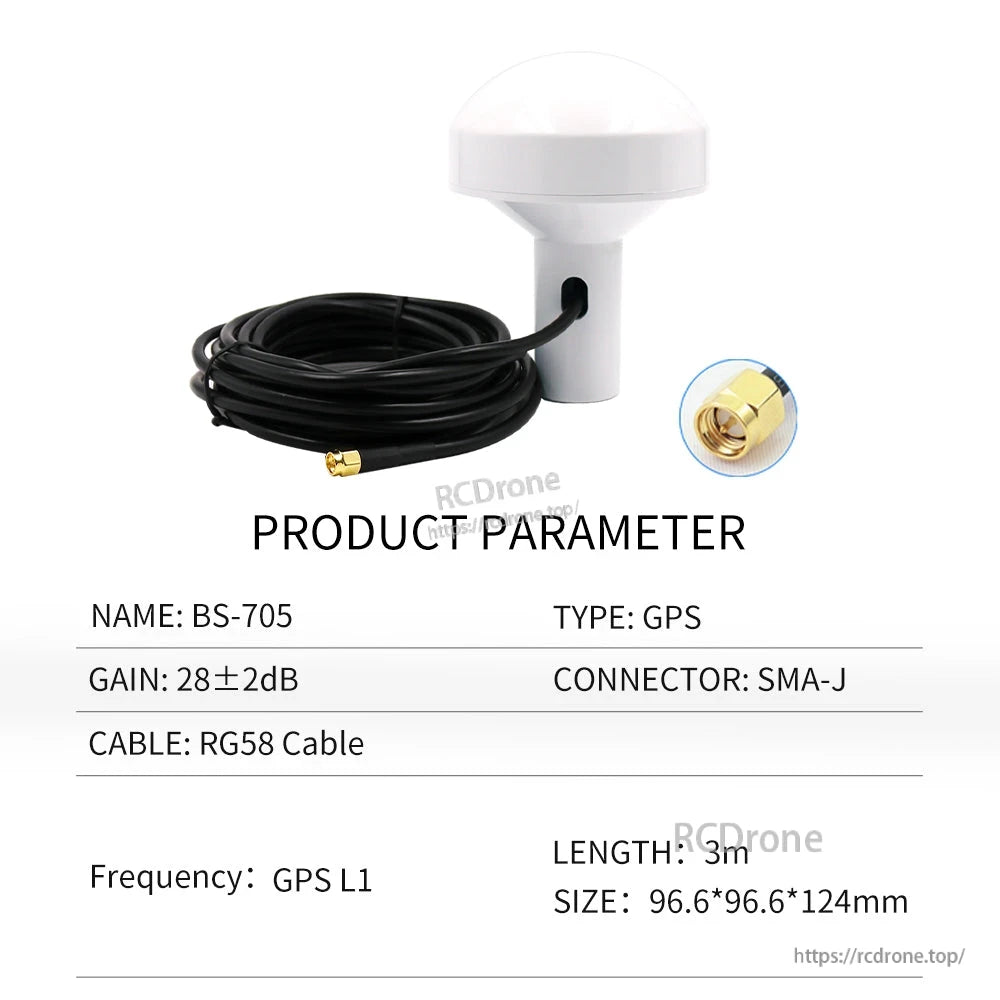

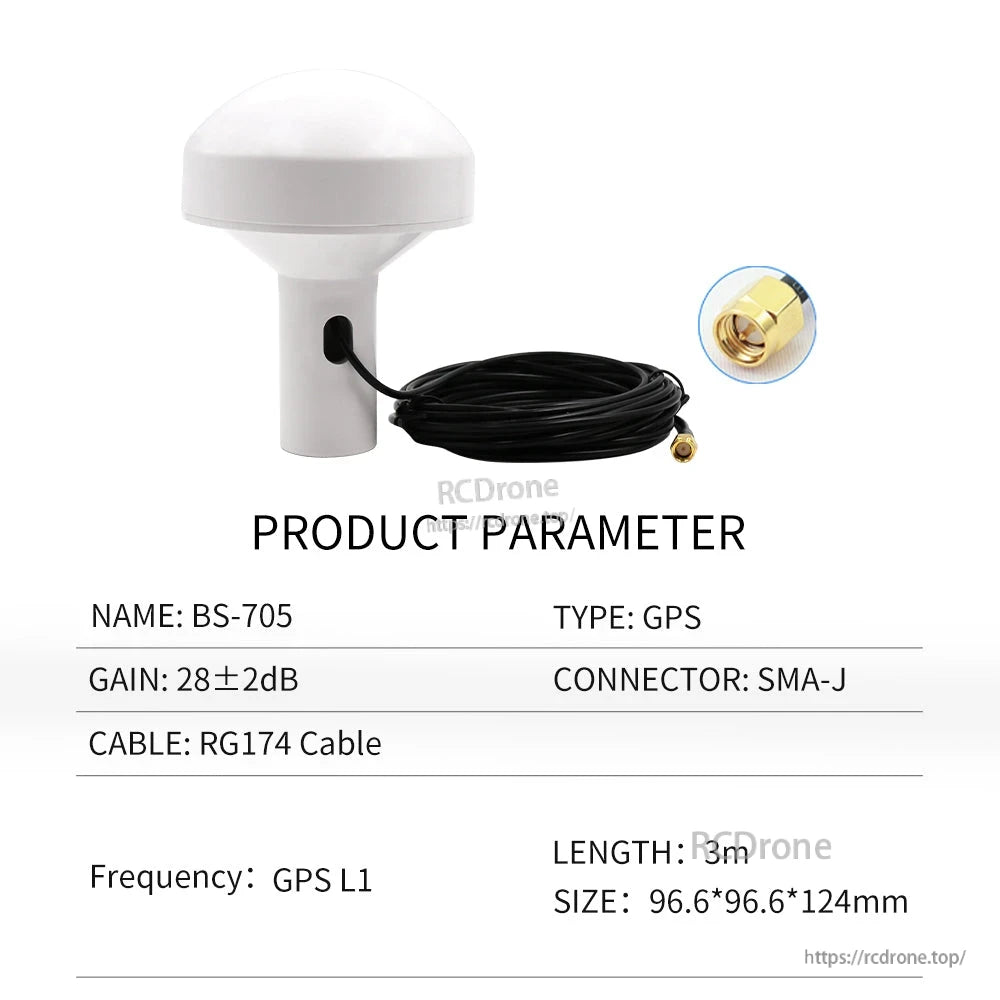

| BS-705 | GPS L1: 1575.42MHz |

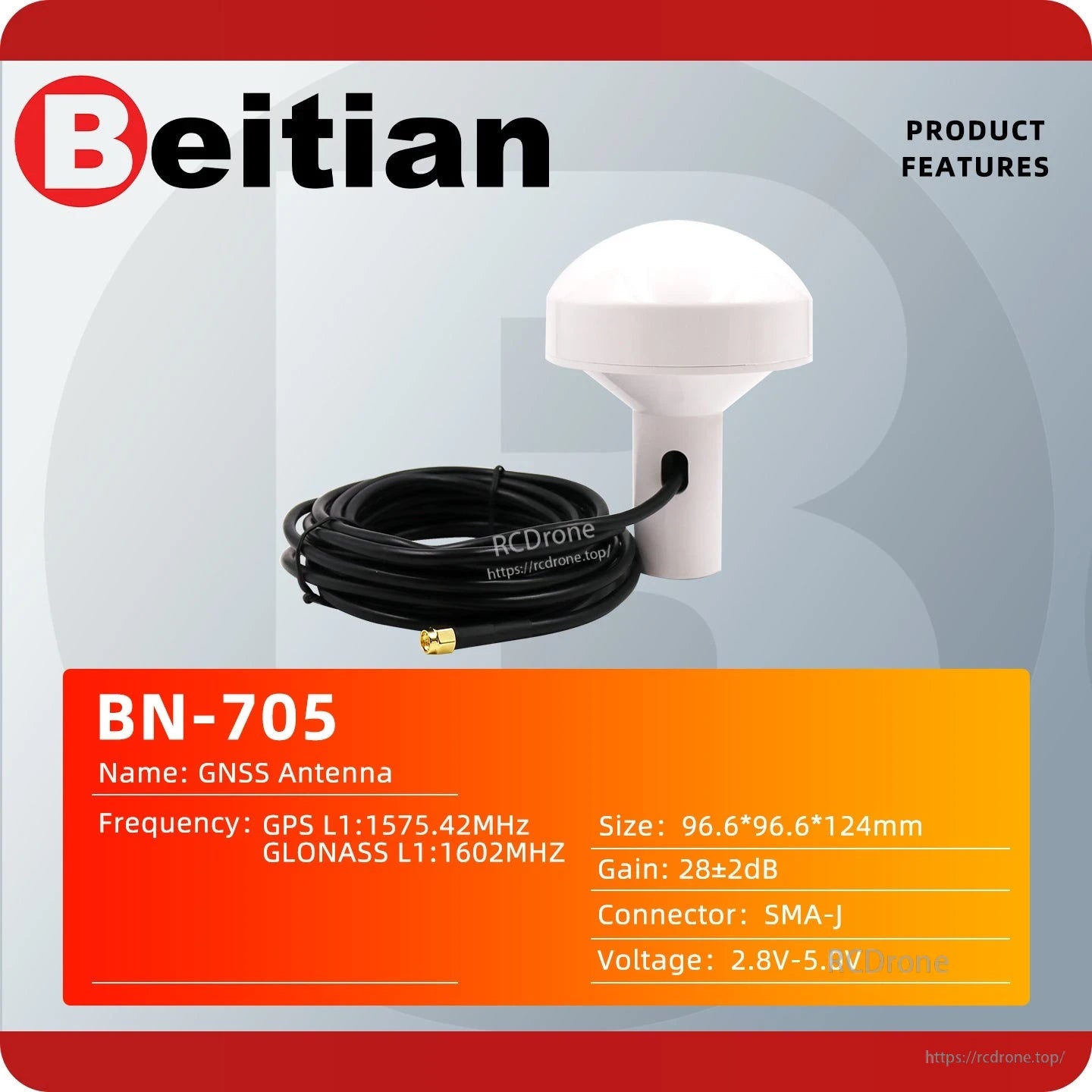

| BN-705 | GPS L1: 1575.42MHz; GLONASS L1: 1602MHZ |

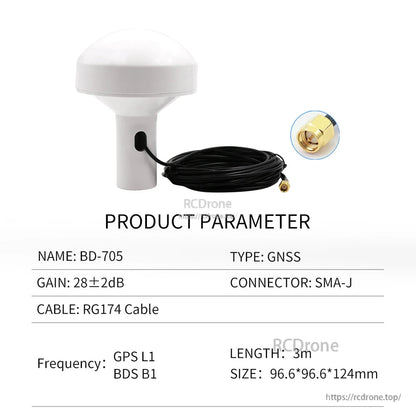

| BD-705 | GPS L1: 1575.42MHz; BDS B1: 1561MHZ |

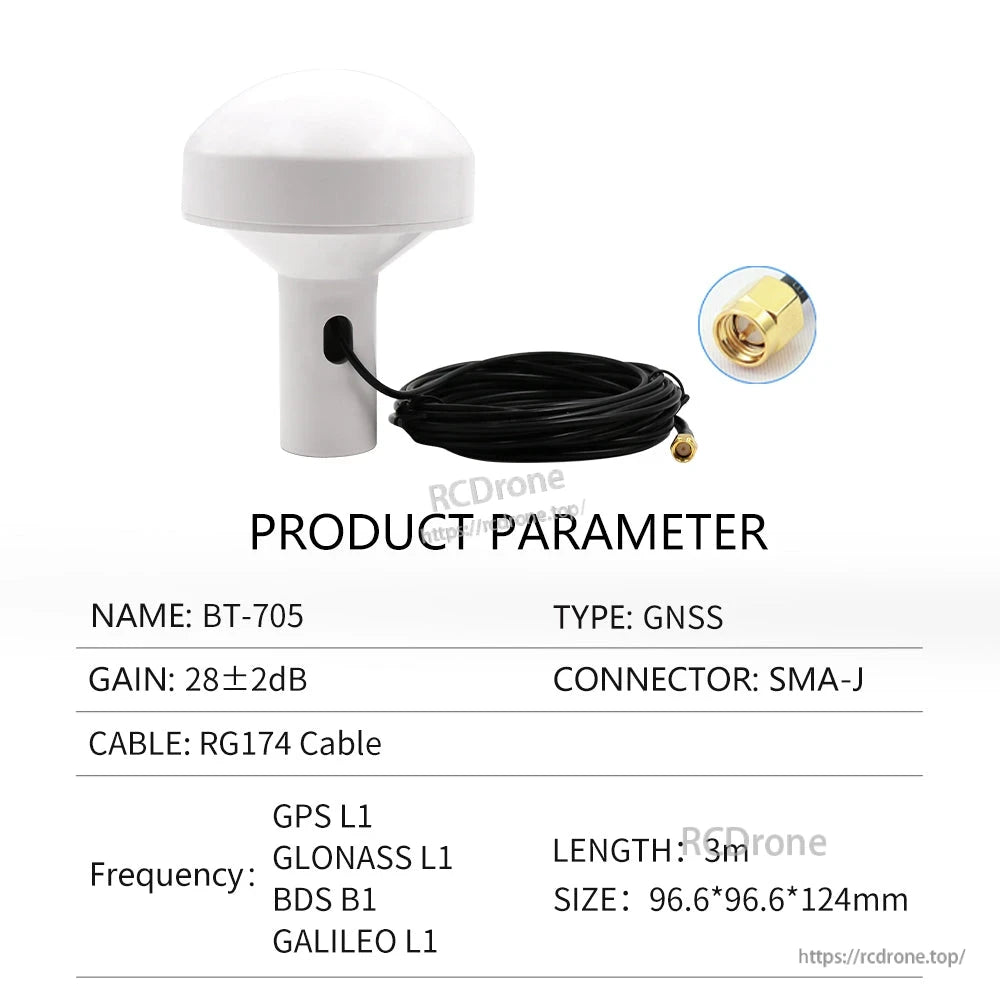

| BT-705 | GPS L1: 1575.42MHz; GLONASS L1: 1602MHZ; BDS B1: 1561MHZ; GALILEO L1: 1575.42MHZ |

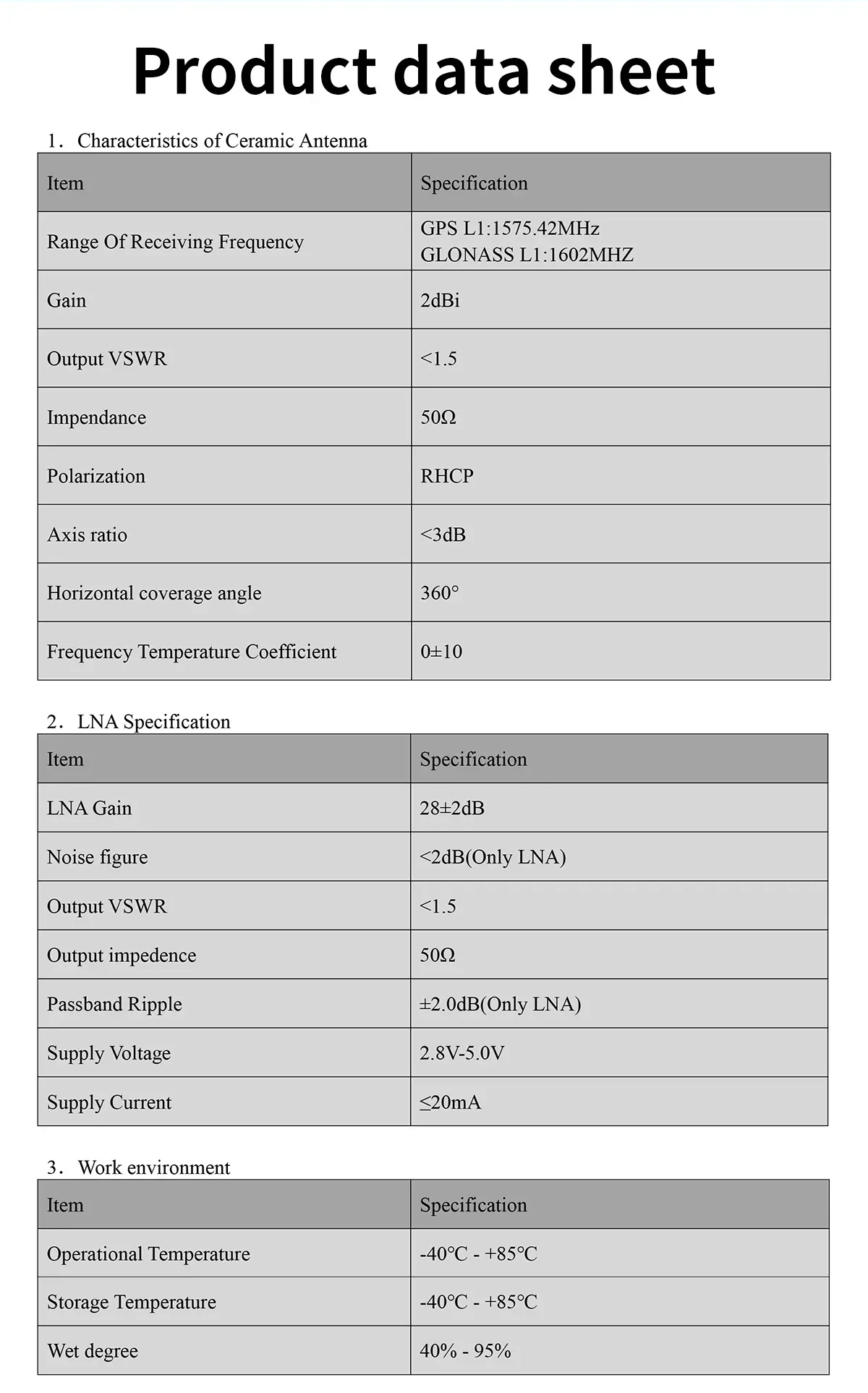

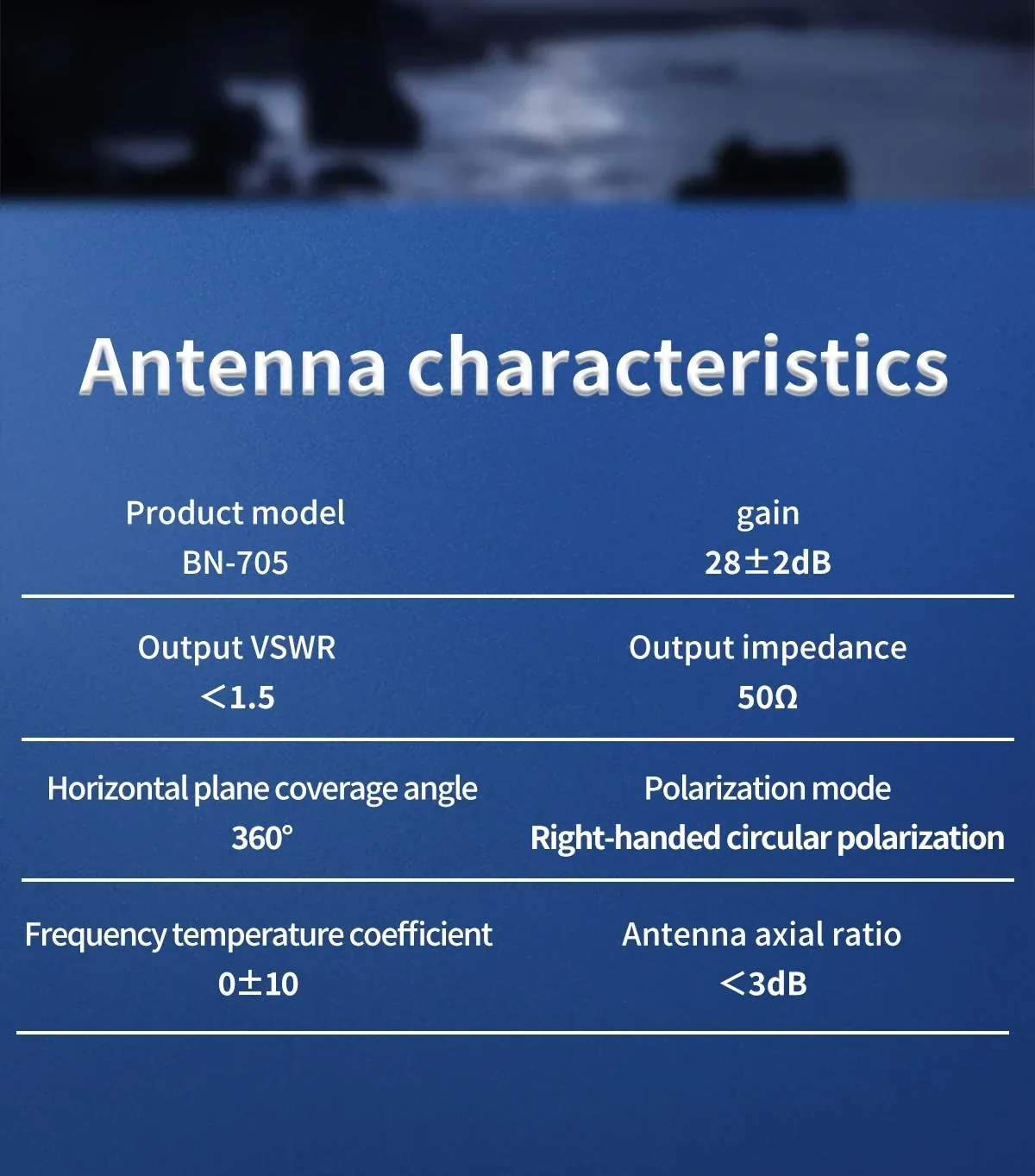

Ciri antena seramik
| Julat frekuensi penerimaan (BN-705) | GPS L1: 1575.42MHz; GLONASS L1: 1602MHZ |
| Pendapatan | 2dBi |
| Keluaran VSWR | < 1.5 |
| Impedans | 50Ω |
| Polarization | RHCP |
| Nisbah paksi | < 3dB |
| Sudut liputan mendatar | 360° |
| 0 ± 10 |
Spesifikasi LNA
| Pendapatan LNA | 28 ± 2dB |
| Angka hingar | < 2dB (Hanya LNA) |
| VSWR keluaran | < 1.5 |
| Impedans keluaran | 50Ω |
| Gelombang pas lintasan | ± 2.0dB (Hanya LNA) |
| Voltan bekalan | 2.8V-5.0V |
| Arus bekalan | ≤ 20mA |
Persekitaran kerja
| Suasana operasi | -40°C ~ +85°C |
| Suasana penyimpanan | -40°C ~ +85°C |
| Darjah kelembapan | 40% - 95% |

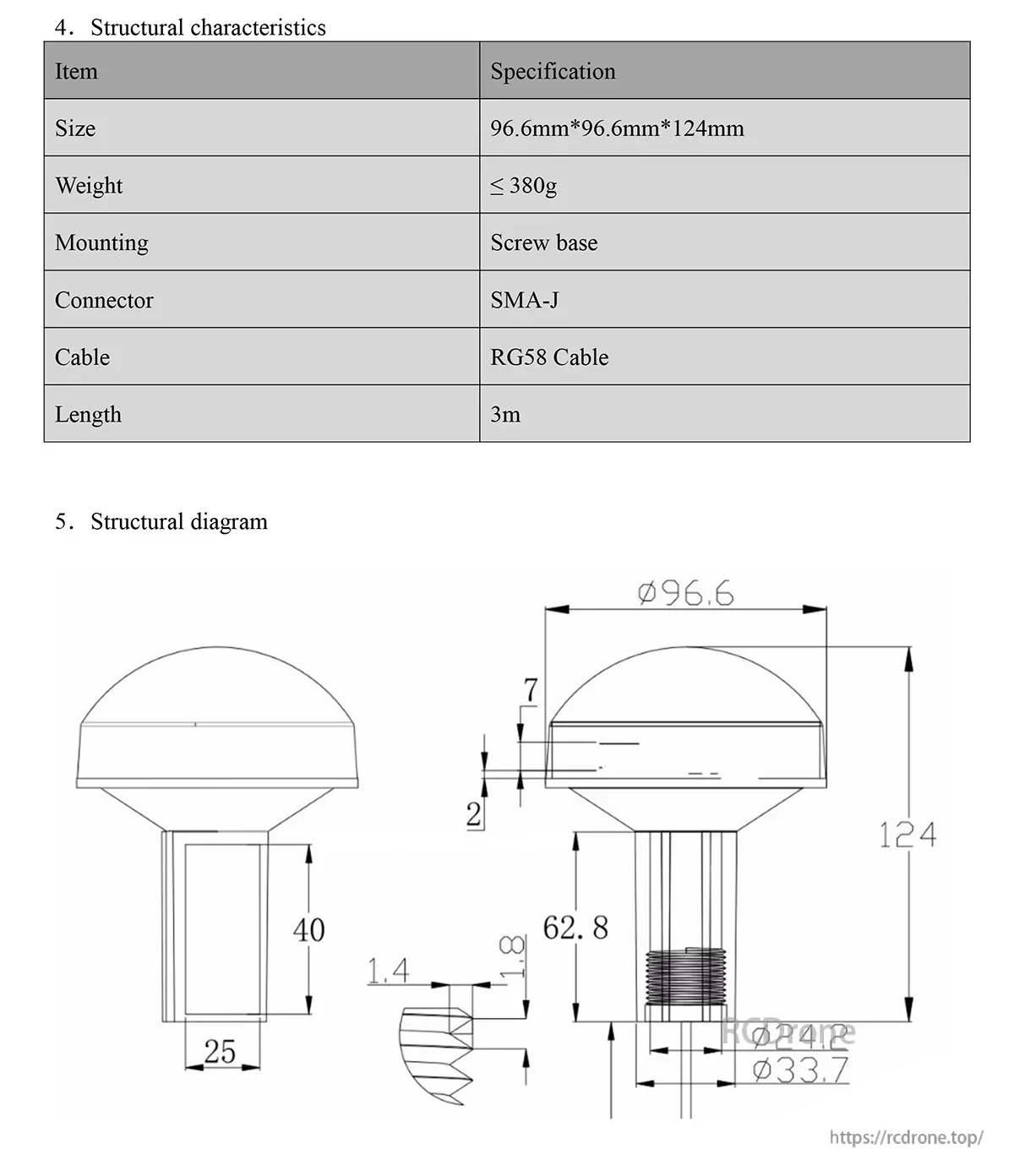

Mechanikal / pemasangan
| Saiz | 96.6mm * 96.6mm * 124mm |
| Pemasangan | Asas skru |
| Penghubung | SMA-J |
| Panjang | 3m |
Kabel / berat mengikut pilihan
| Pilihan kabel | Kabel | Berat |
|---|---|---|

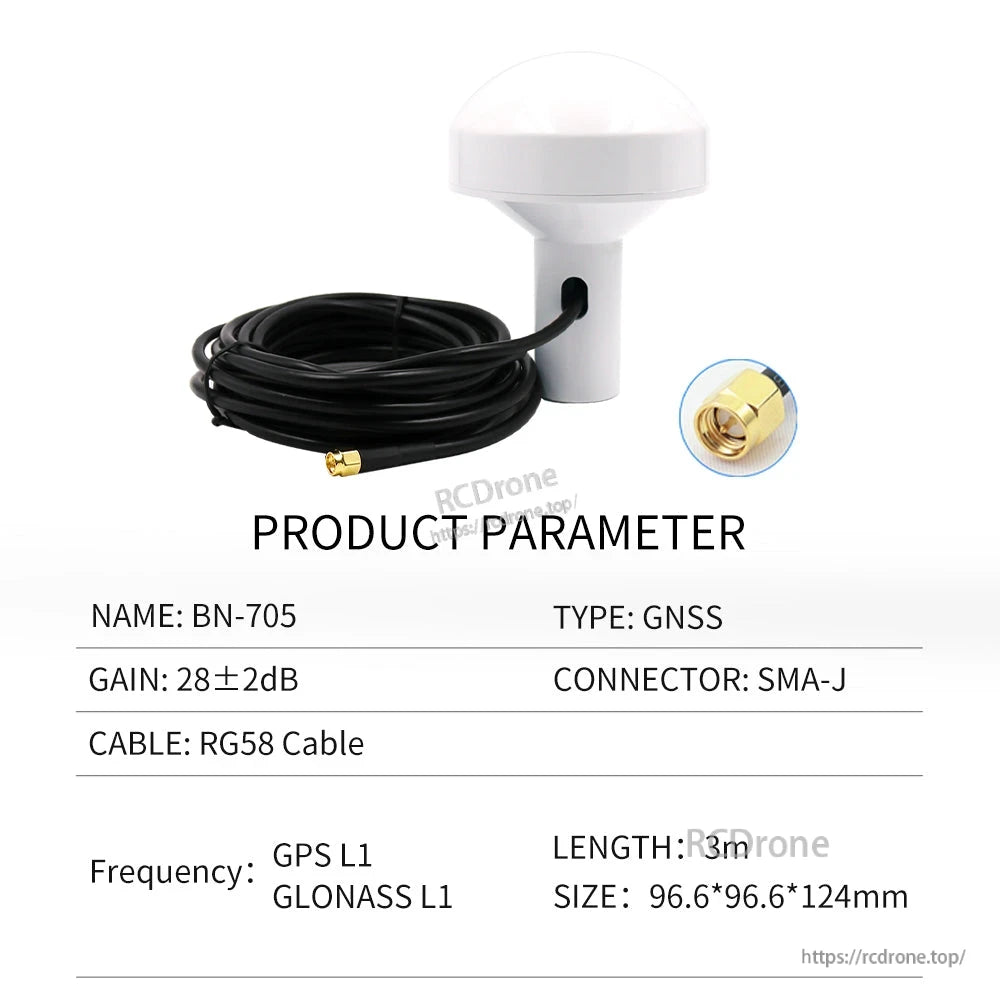

| Versi kabel RG58 | Kabel RG58 | ≤ 380g |

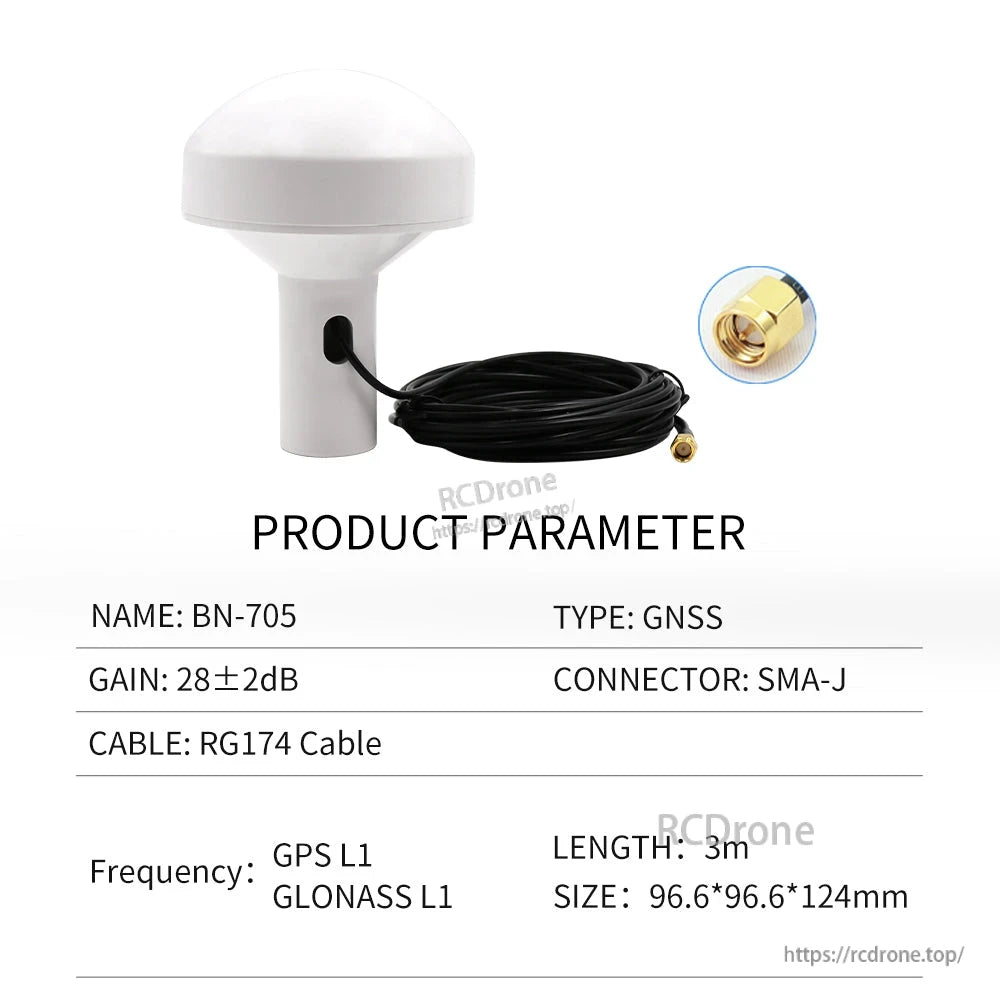

| Versi kabel RG174 | Kabel RG174 | < 360g |

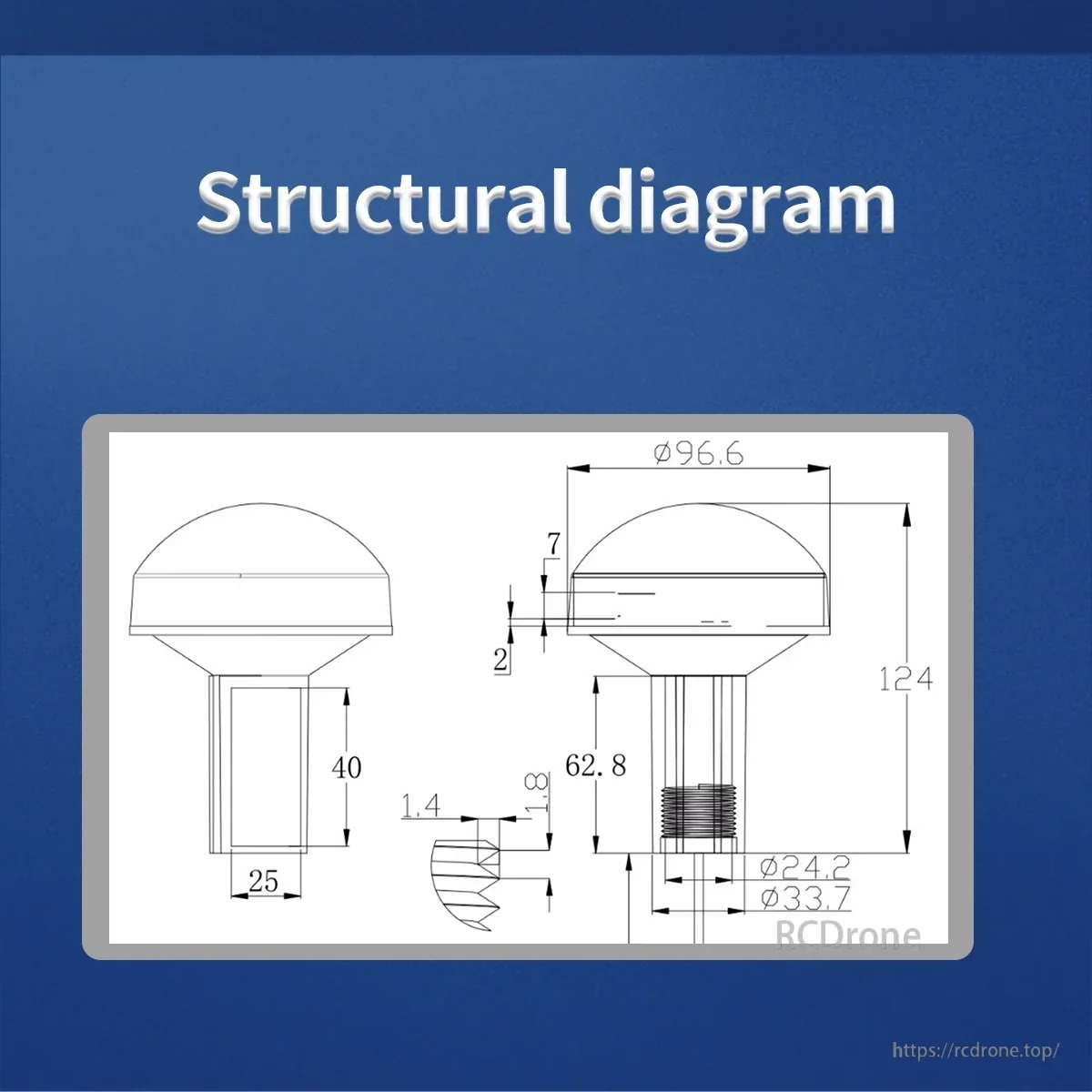

Dimensi diagram struktur (mm)
- Ø96.6
- 124
- 62.8
- 40
- 25
- 7
- 2
- 1.4
- 18
- Ø24.2
- Ø33.7

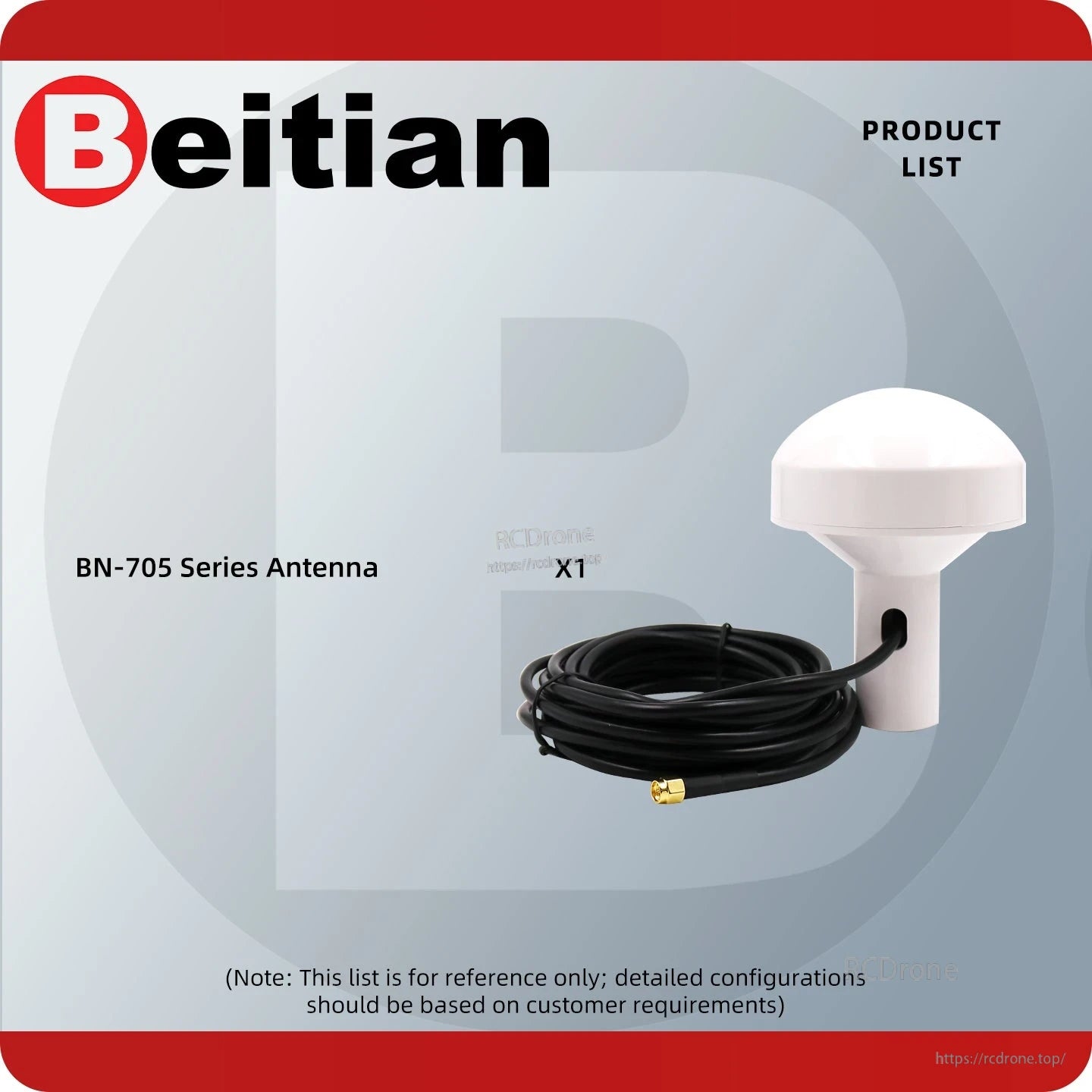

Apa yang Termasuk
- 1 x antena GNSS (model yang dipilih: BS-705 / BN-705 / BD-705 / BT-705)
- kabel 3 m (RG58 atau RG174 bergantung pada pilihan) dengan penyambung SMA-J
Aplikasi
- Pengukuran dan pemetaan
- Pengukuran dan pemetaan laluan air
- Pertanian tepat
- Industri marin / pengukuran marin
- Industri pembinaan
- Ujian memandu dan latihan pemandu
Untuk bantuan pemilihan (BN-705 vs pilihan siri 705 yang lain) atau soalan integrasi, hubungi [email protected] or lawati https://rcdrone.top/ .
Butiran
Pilih varian siri 705 yang sesuai dengan keperluan GNSS dan pilihan kabel anda (RG58 atau RG174) sebelum checkout.
Sokongan multi-konstelasi membantu meningkatkan kebolehpercayaan penentuan kedudukan untuk navigasi marin dan pemasangan pengukuran.
Penguat LNA terintegrasi, VSWR rendah, dan sokongan polarisasi RHCP menyokong penerimaan GNSS yang stabil dengan liputan penuh 360°.
Perumahan kepala cendawan kompak dengan pemasangan asas skru memudahkan pemasangan pada dek, tiang, dan pod instrumen.
Sambungan SMA‑J dengan kabel 3 m memudahkan penghalaan ke penerima AIS/GNSS sambil memastikan antena dipasang tinggi.
Spesifikasi elektrik dan persekitaran utama diringkaskan untuk pemeriksaan integrasi cepat dengan peralatan GNSS/AIS anda.
