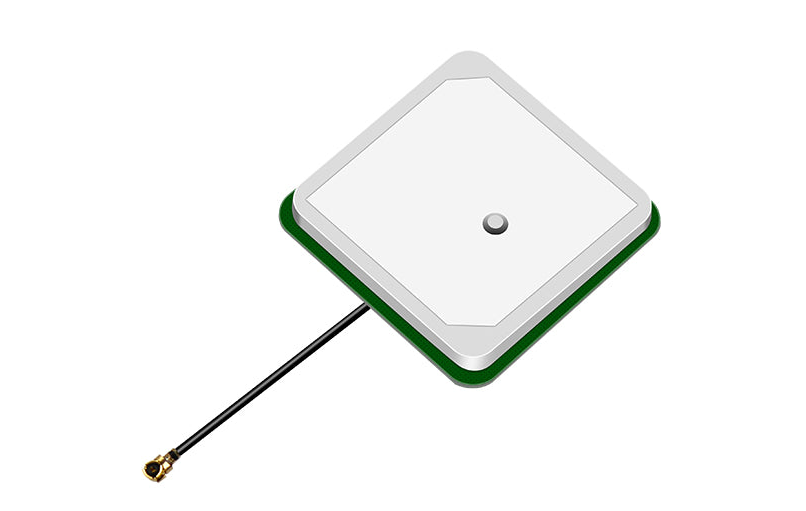

• Beitian BT-354GBL 28±2dB GNSS GPS antenna patch with cable and IPEX connector, angled view
  • GNSS patch antenna shown front and rear views with cable lead and IPEX connector

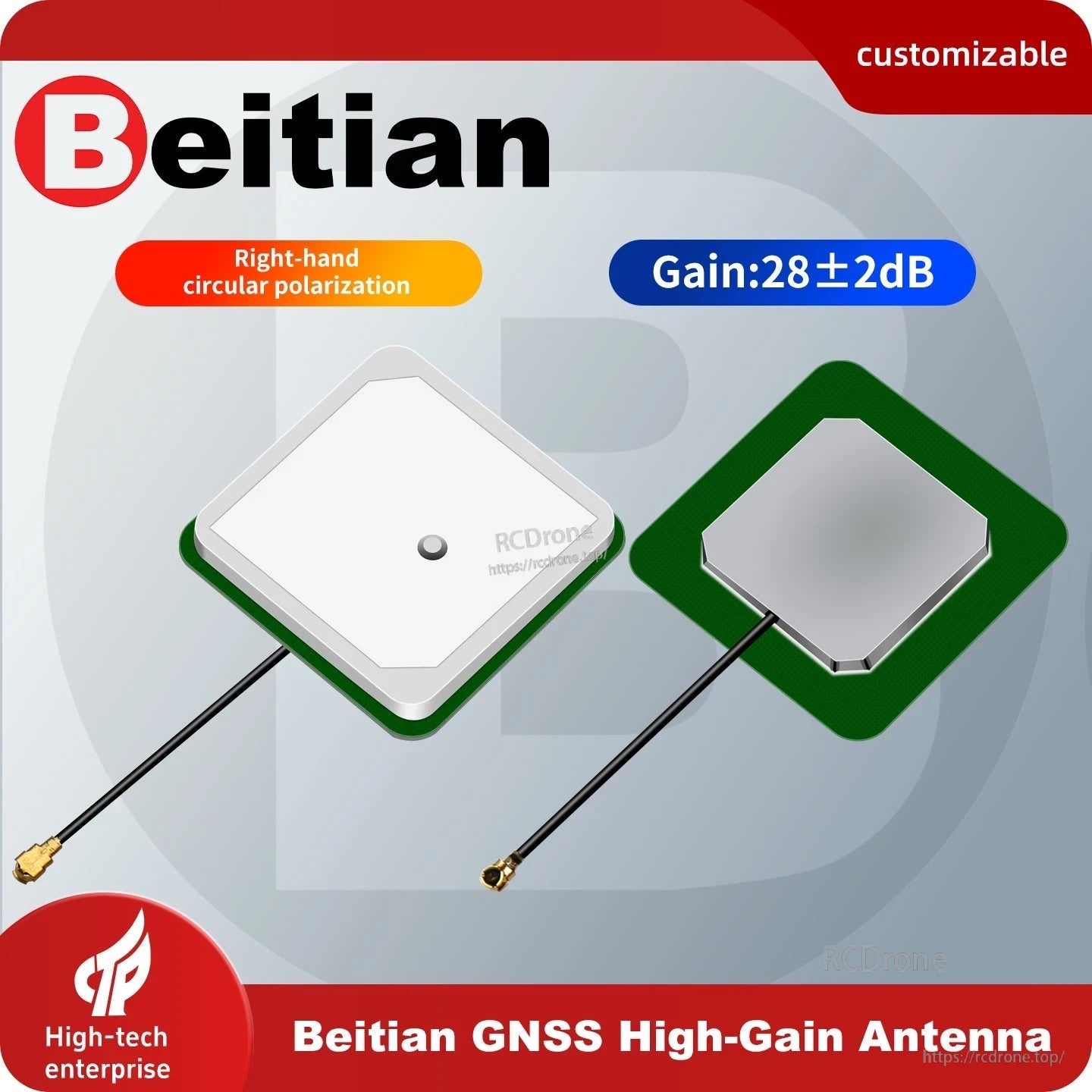

  • Beitian BT-354GBL GNSS GPS antenna graphic showing 28±2dB gain and RHCP callout

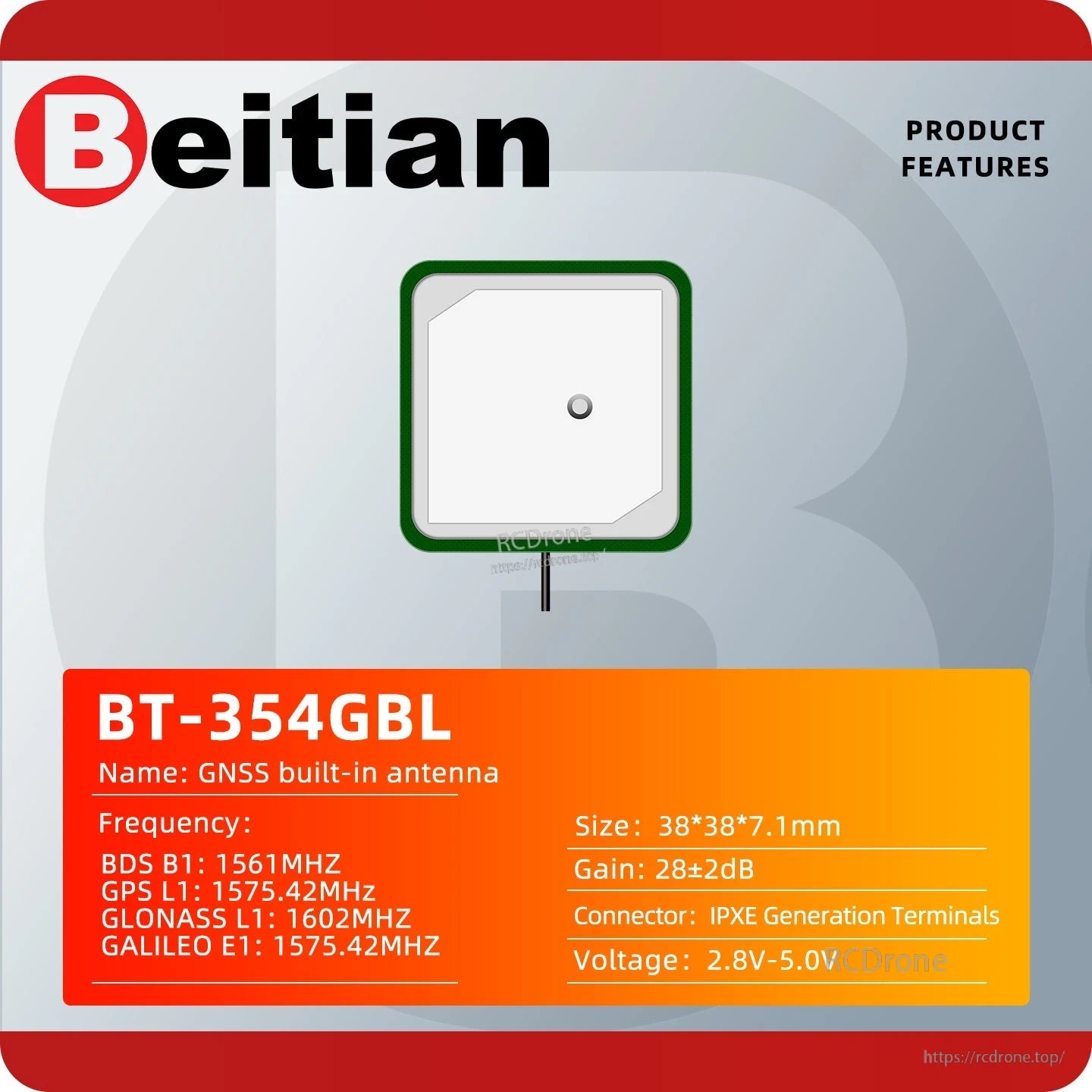

  • BT-354GBL product features card listing frequency bands, 38×38×7.1mm size, IPEX connector
  • GNSS antenna application scenario graphic for wearables, vehicles, IoT, handheld devices, car navigation
  • BT-354GBL series antenna product list graphic showing 1× antenna included

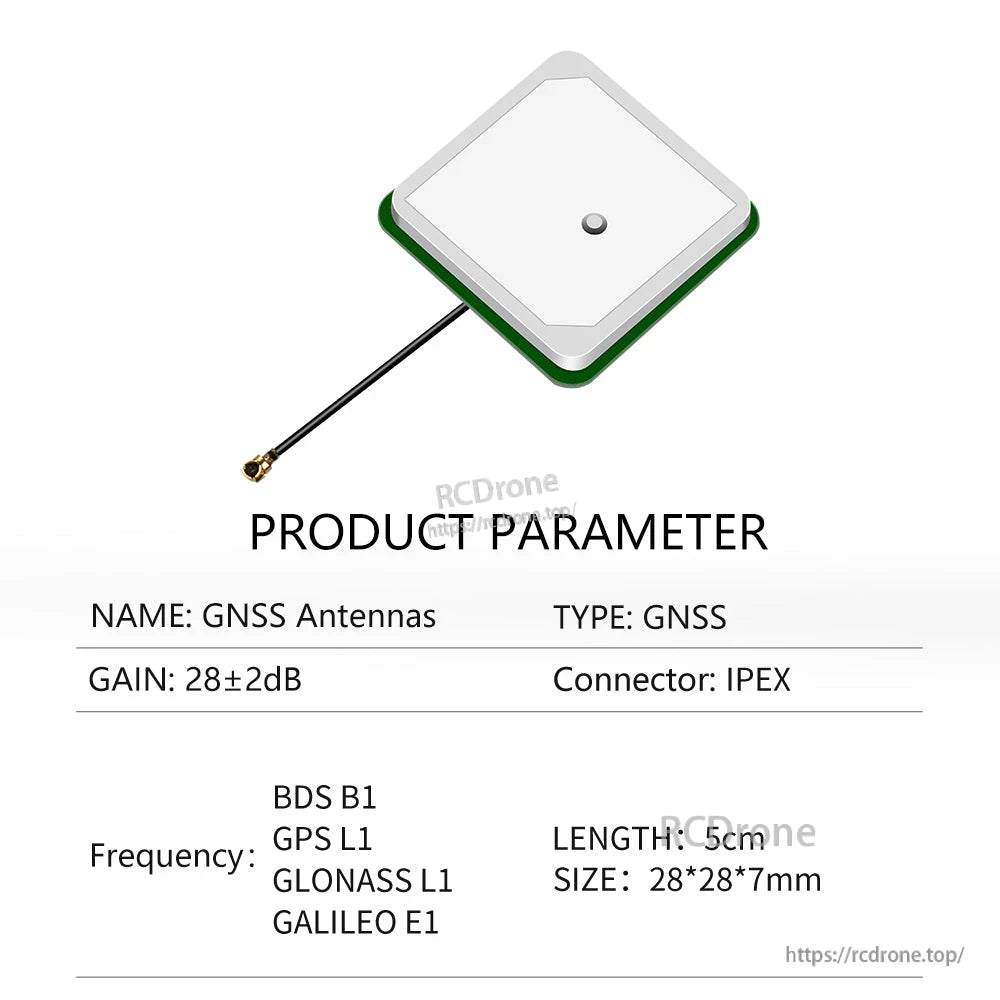

  • Product parameter chart: GNSS antenna 28±2dB, IPEX connector, 5cm cable, 28×28×7mm size

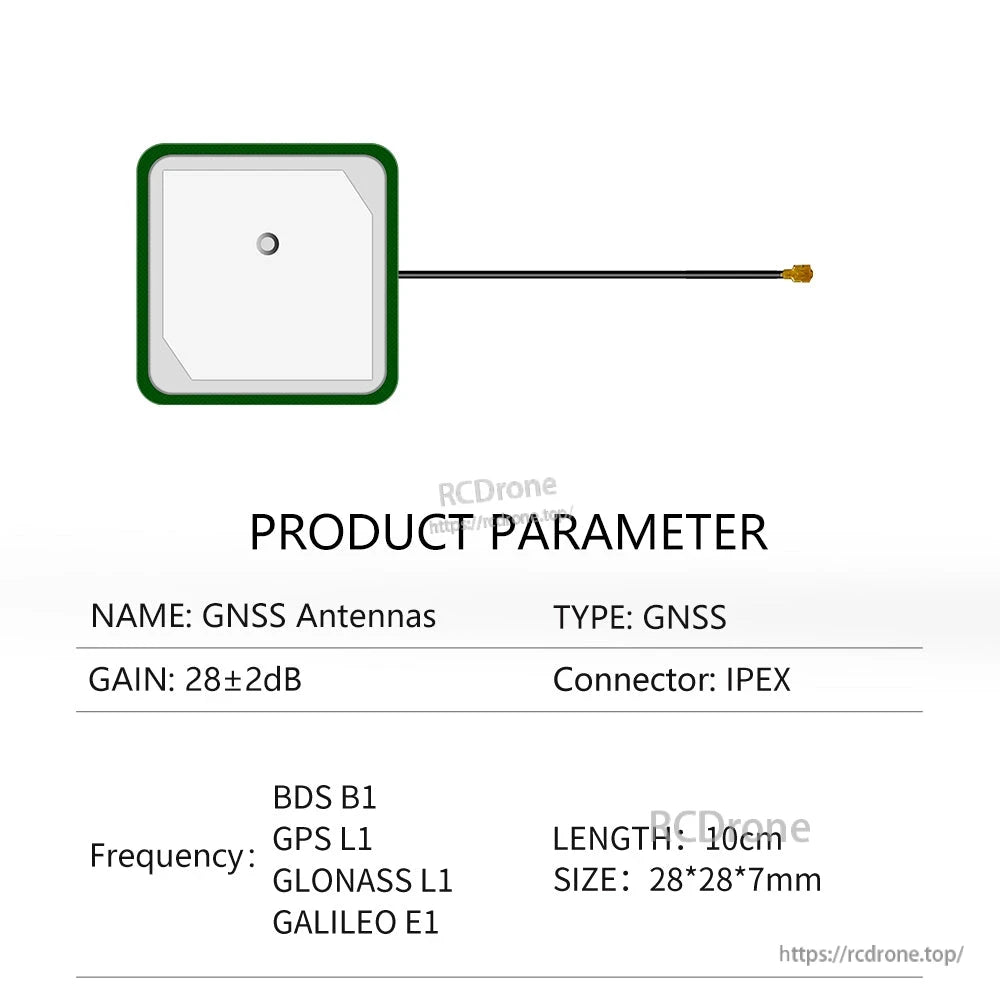

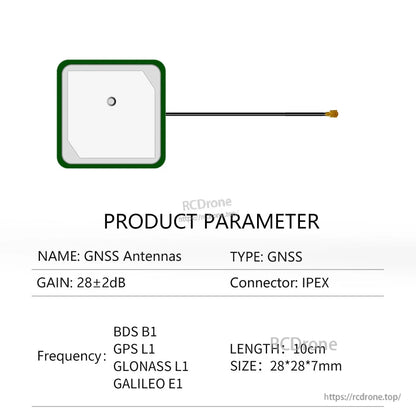

  • Product parameter chart: GNSS antenna 28±2dB, IPEX connector, 10cm cable, 28×28×7mm size

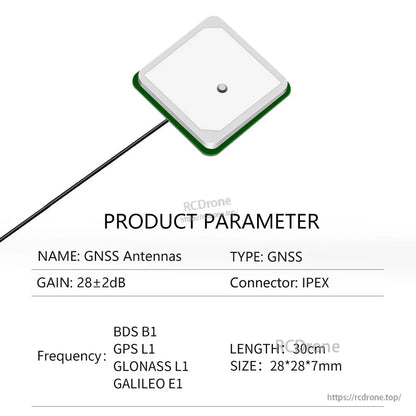

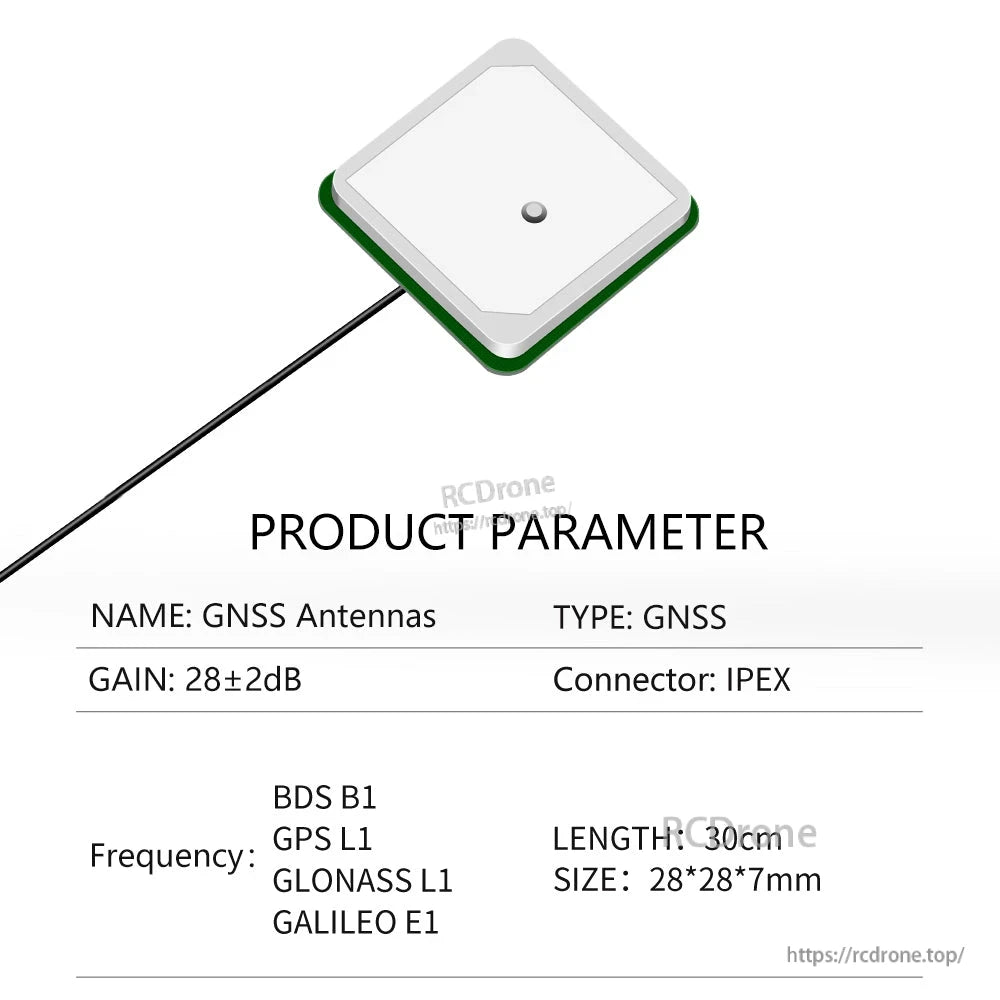

  • Product parameter chart: GNSS antenna 28±2dB, IPEX connector, 30cm cable, 28×28×7mm size

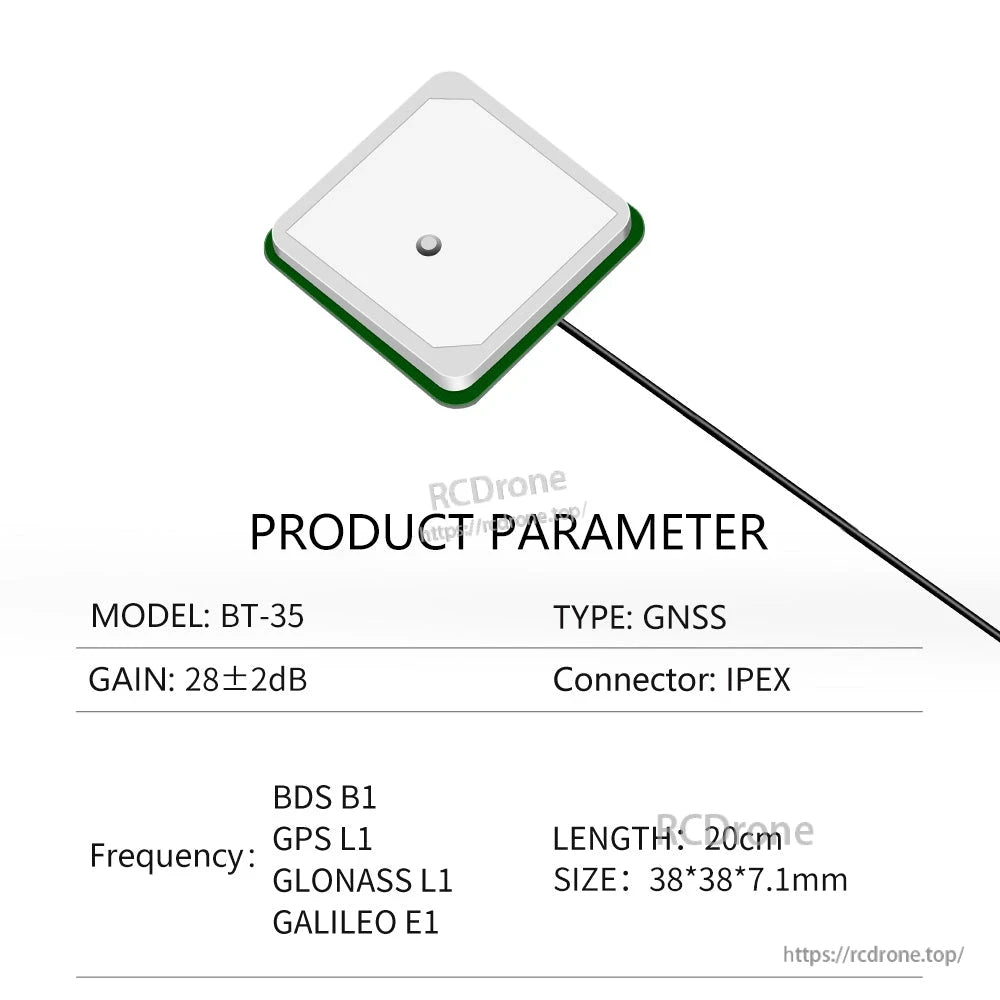

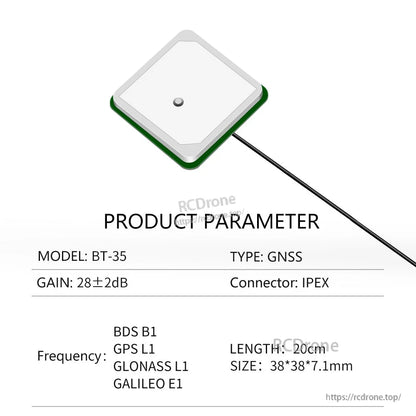

  • Product parameter chart for model BT-35: GNSS 28±2dB, IPEX connector, 20cm cable, 38×38×7.1mm

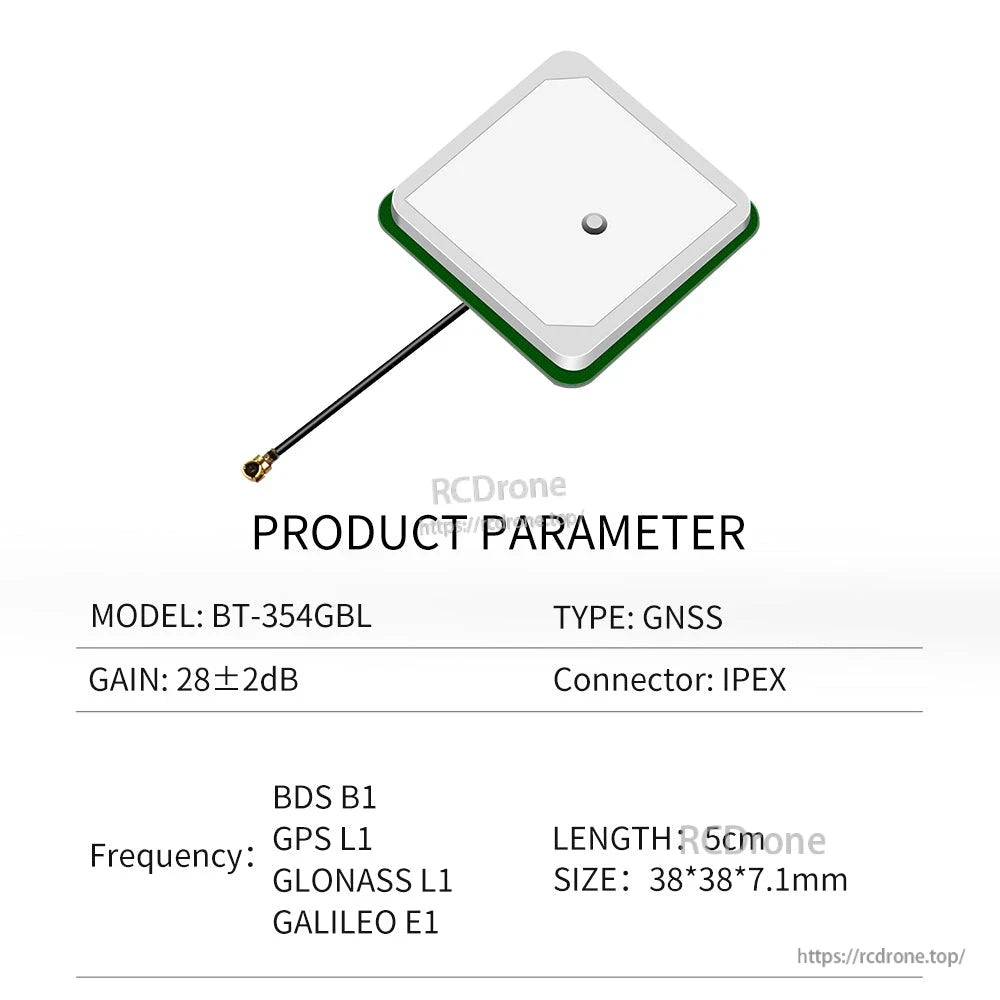

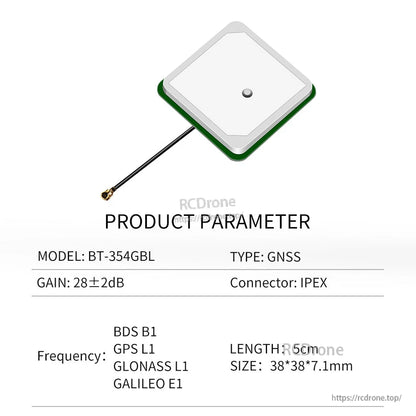

  • Product parameter chart for model BT-354GBL: GNSS 28±2dB, IPEX connector, 5cm cable, 38×38×7.1mm
1 11

Beitian BT-354GBL 28±2dB Antena GNSS GPS BDS B1/GPS L1/GLONASS L1/Galileo E1 IPEX 5cm

Beitian BT-354GBL 28±2dB Antena GNSS GPS BDS B1/GPS L1/GLONASS L1/Galileo E1 IPEX 5cm

Beitian

$18.32 USD
$18.32 USD
Jualan Habis dijual
Taxes included. Penghantaran dikira semasa pembayaran.
Saiz
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Lihat butiran penuh

Overview

Beitian BT-354GBL adalah antena GNSS GPS yang direka untuk penerimaan pelbagai sistem pada BDS B1, GPS L1, GLONASS L1, dan GALILEO E1. Ia menggunakan penyambung IPEX dengan kabel RG1.13 / 1.13, dan panjang kabel standard yang ditunjukkan adalah 5 cm. BT-354GBL disenaraikan sebagai pengganti untuk BT-35.

Ciri Utama

  • Mod kerja: BDS B1, GPS L1, GLONASS L1, GALILEO E1
  • Peningkatan LNA: 28±2 dB
  • Polarization bulatan tangan kanan (RHCP)
  • Sudut liputan pesawat mendatar: 360°
  • Penyambung generasi IPEX, kabel RG1.13 / 1.13
  • Pilihan panjang kabel yang ditunjukkan: 5 cm, 10 cm, 20 cm, 30 cm

Spesifikasi

BT-354GBL

Julat frekuensi penerimaan BDS B1: 1561MHz; GPS L1: 1575.42MHz; GLONASS L1: 1602MHz; GALILEO E1: 1575.42MHz
Peningkatan 1.5dBi
Keluaran VSWR <2
Impedans 50Ω
Polarization RHCP
Nisbah paksi <3dB
Sudut liputan mendatar 360°
0±10
Peningkatan LNA 28±2dB
Angka hingar <2dB (Hanya LNA)
Keluaran VSWR (Hanya LNA) <1.5
Keluaran impedans (Hanya LNA) 50Ω
Ripple jalur lulus (Hanya LNA) ±2.0dB (Hanya LNA)
Voltan bekalan 2.8V-5.0V
Arus bekalan ≤20mA
Suasana operasi -40°C ~ +85°C
Suasana penyimpanan -40°C ~ +85°C
Darjah kelembapan 40% - 95%
Saiz 38*38*7.1mm
Penyambung IPEX
Kabel RG1.13
Panjang 5cm

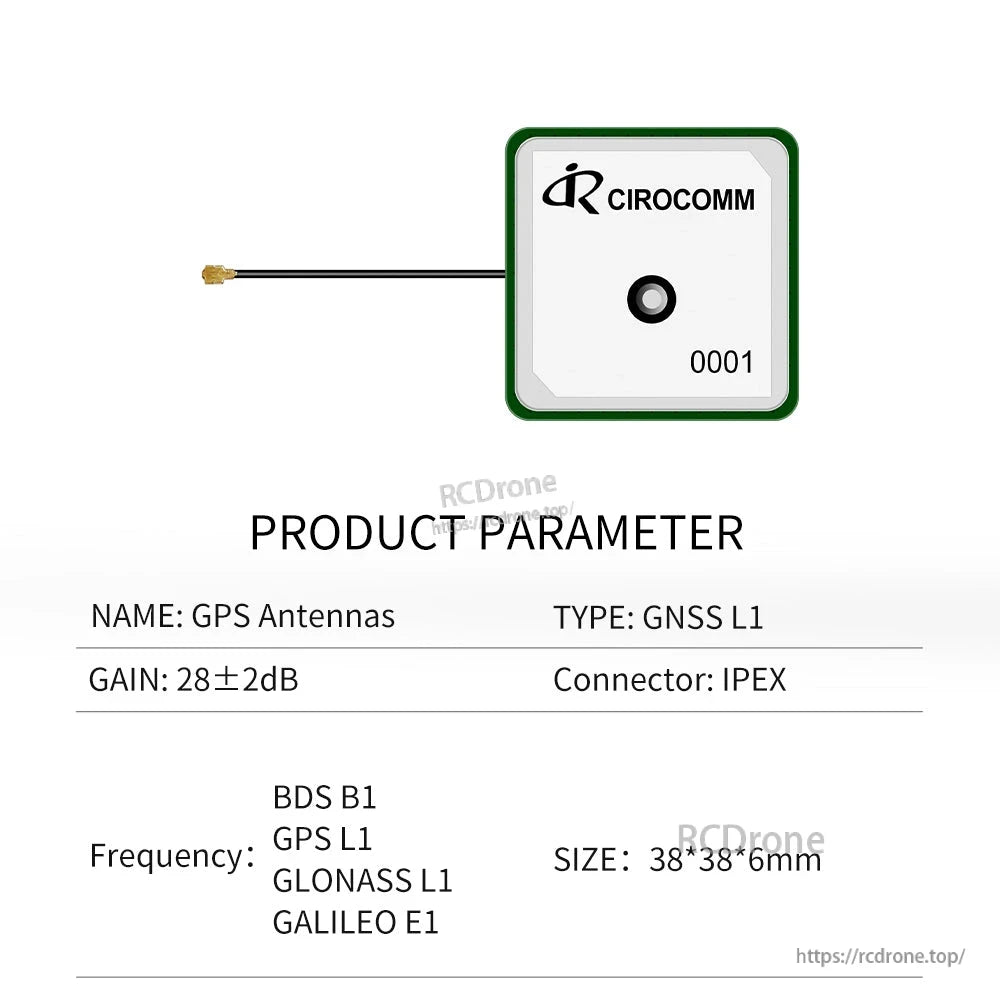

BT-0001 (pilihan)

Mod kerja BDS B1, GPS L1, GLONASS L1, GALILEO E1
Peningkatan LNA 28±2dB
Angka bunyi <1.8dB (Hanya LNA)
Keluaran VSWR <1.5
Impedans keluaran 50Ω
Ripple jalur lulus ±1.0dB (Hanya LNA)
Voltan bekalan 2.8V-5.0V
Arus bekalan ≤20mA
Saiz 38*38*6mm
Penyambung IPEX
Suasana operasi -40°C ~ +85°C
Suasana penyimpanan -40°C ~ +85°C
Darjah kelembapan 40%~95%
Kabel 1.13 Kabel
Panjang 5cm

Permohonan

  • Pesawat tanpa pemandu (drone)
  • Mu meter
  • Lampu isyarat
  • Kereta elektrik
  • Pertanian tepat
  • Pembinaan kapal / industri marin
  • Ujian memandu dan latihan pemandu

Nota Penyesuaian

Penyesuaian penyambung dan kabel disokong. Jenis penyambung antena biasa yang ditunjukkan termasuk TNC-J (50-3 line), TNC-K (316 line), SMA-J (174 line), SMA-JW (174 line), MCX-JW (178 line), MMCX-JW (178 line), dan IPEX (1.13 line). Untuk panjang kabel atau pilihan penyambung yang disesuaikan, hubungi [email protected] or lawati https://rcdrone.top/ .

Butiran

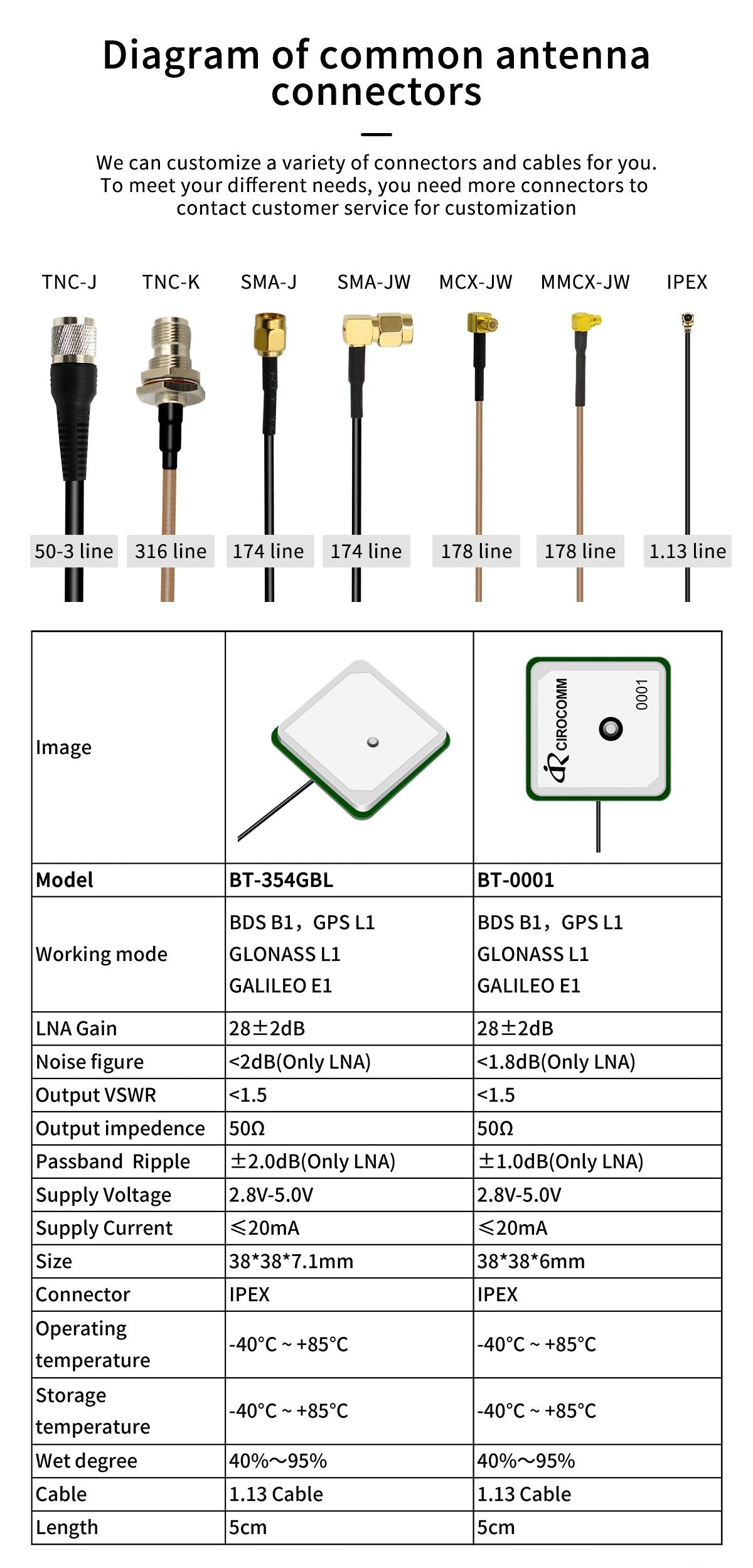

Common GNSS antenna connector options for Beitian BT-354GBL, including SMA, MCX, MMCX, TNC and IPEX pigtails

Pelbagai jenis penyambung dan pilihan koaks tersedia untuk pembinaan khusus; pilih IPEX atau minta lead alternatif.

Beitian customization banner highlighting Shenzhen Beitian Communications Co., Ltd. support for OEM antenna and module projects

Penyesuaian OEM/ODM disokong untuk jenis penyambung, panjang kabel, dan keperluan integrasi.

Beitian BT-354GBL 28±2dB GNSS GPS antenna graphic with compact ceramic patch and high-gain positioning focus

Reka bentuk LNA berkeuntungan tinggi menyokong penentuan kedudukan yang stabil dalam faktor bentuk patch seramik yang padat.

GNSS system compatibility icons: GPS L1, BDS B1, Galileo E1 and GLONASS L1 for multi-constellation reception

Penerimaan multi-konstelasi merangkumi GPS L1, BDS B1, GLONASS L1, dan Galileo E1.

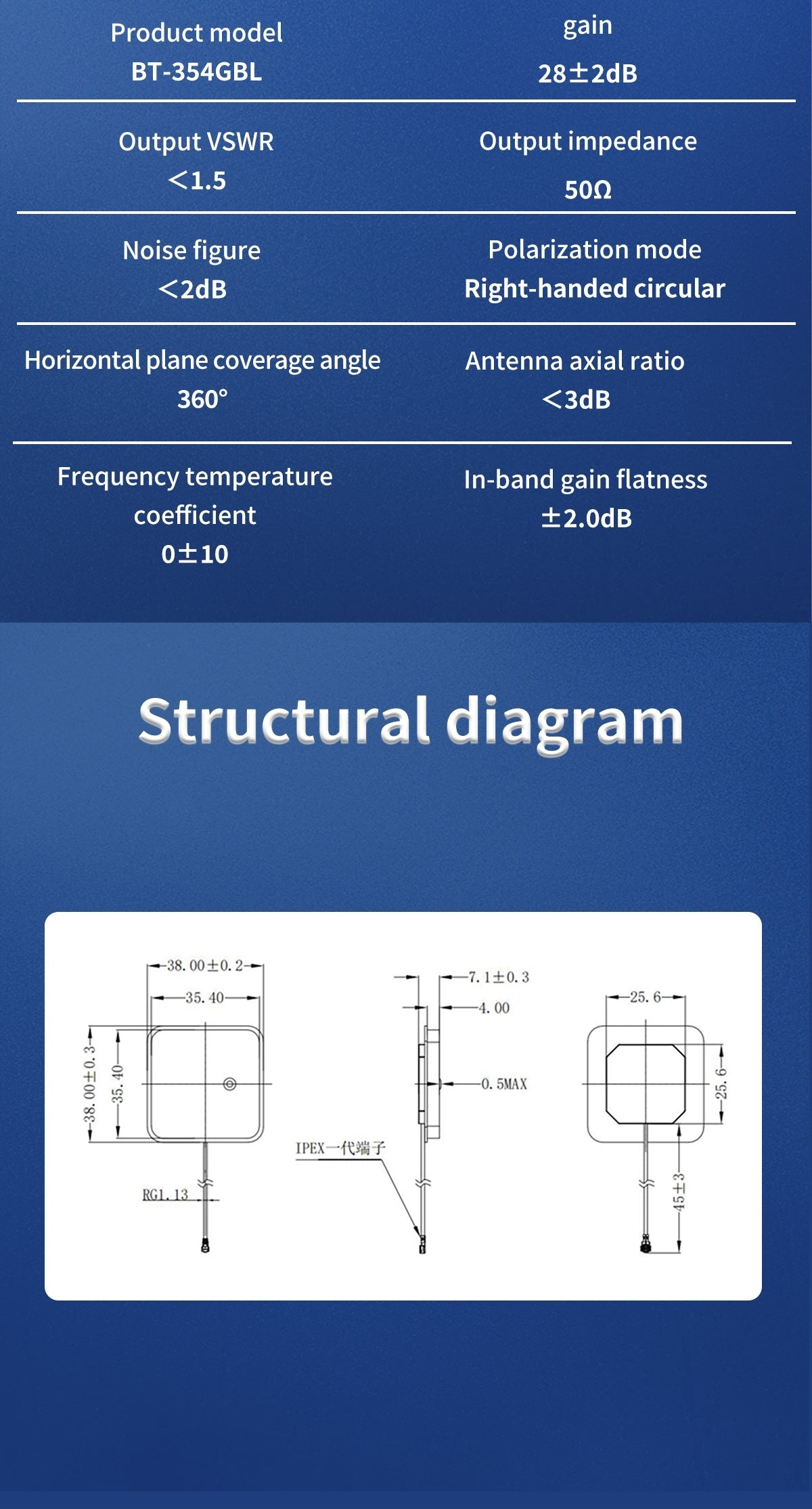

BT-354GBL antenna characteristics and structural drawing with size dimensions, VSWR, impedance and RHCP polarization listed

Ciri-ciri elektrik utama dan garis besar mekanikal membantu mengesahkan kesesuaian dan keperluan RF sebelum pemasangan.

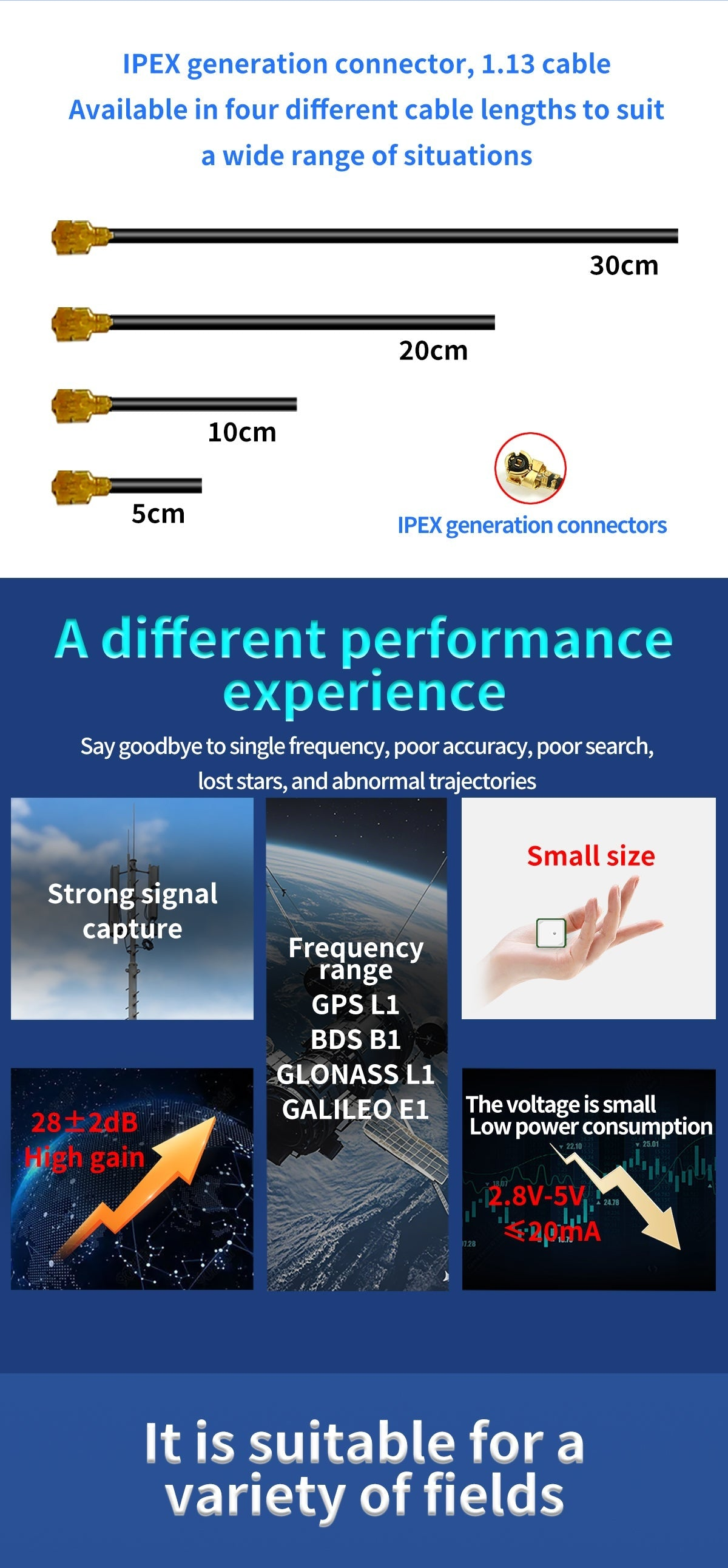

IPEX connector and 1.13 cable length options (5cm, 10cm, 20cm, 30cm) with performance highlights for GNSS bands

Pilih panjang kabel 1.13 untuk disesuaikan dengan susun atur penutup anda, dari kabel pendek 5 cm hingga pilihan penghalaan yang lebih panjang.

Application scenarios for the GNSS antenna: drone, traffic lights, precision agriculture, marine industry and driver training

Direka untuk penentuan kedudukan GNSS merentasi drone, pengangkutan pintar, peralatan pertanian, penggunaan marin, dan sistem latihan.

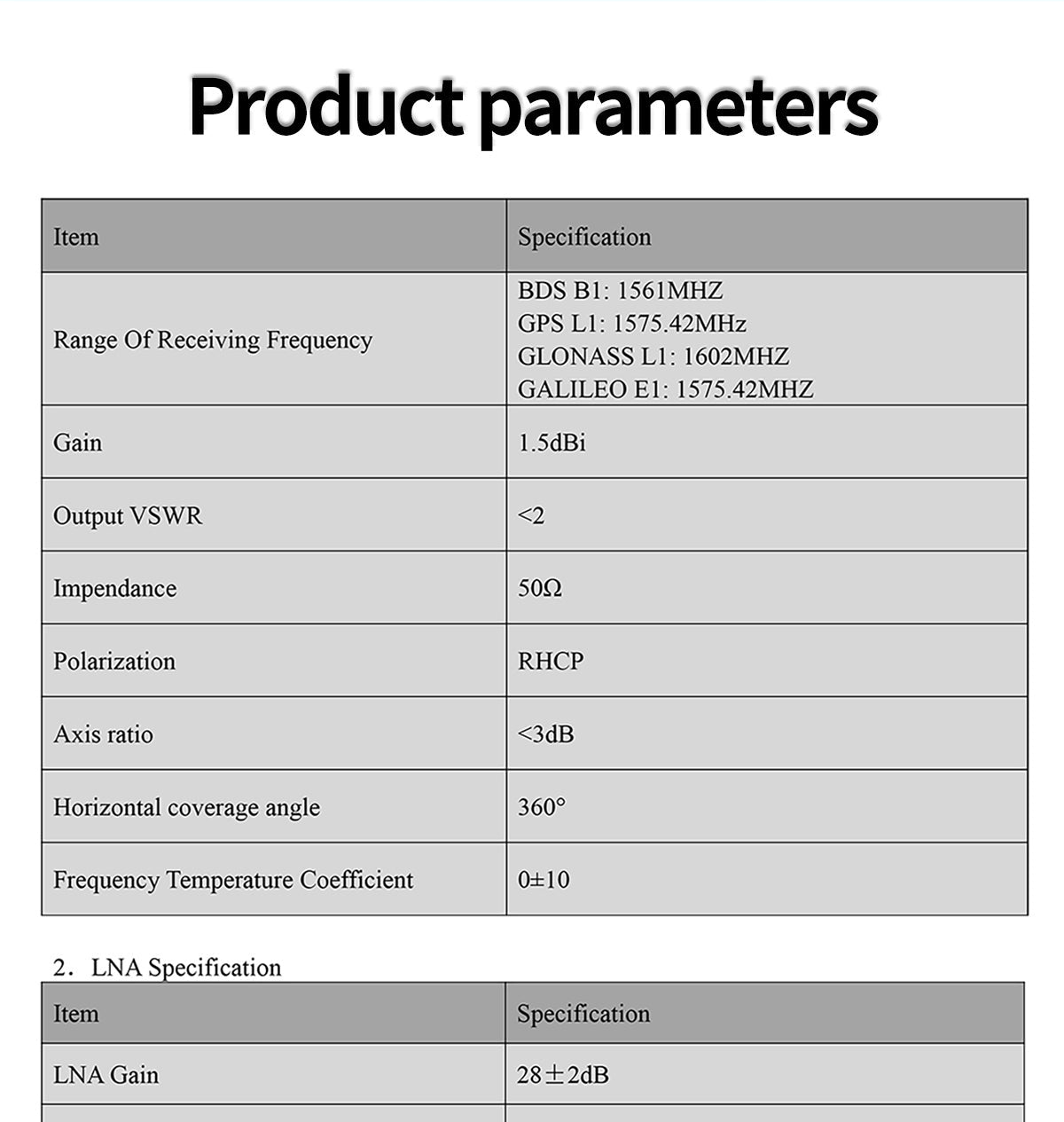

BT-354GBL product parameters table listing GNSS frequencies, gain, VSWR, impedance, RHCP, axis ratio and 360° coverage

Spesifikasi RF teras termasuk polarisasi RHCP, liputan mendatar 360°, dan sokongan untuk jalur utama L1/E1/B1.

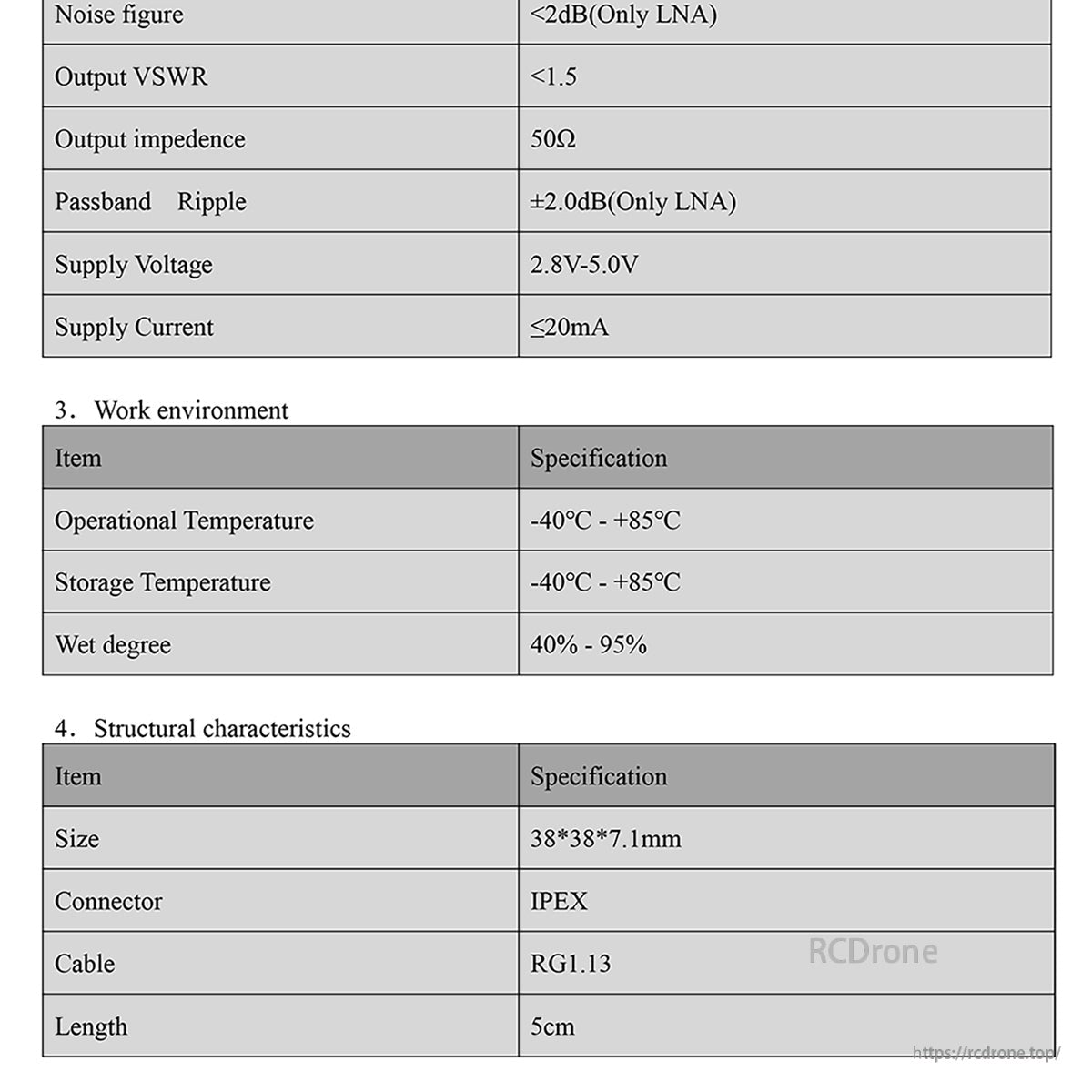

BT-354GBL LNA and environment specifications table with noise figure, supply voltage, current, temperature range, size and IPEX cable

Had batas operasi dan butiran mekanikal disediakan untuk integrasi dalam persekitaran luar dan industri.
