Tinjauan
Beitian BT-722 adalah antena masa GNSS yang direka untuk penentuan kedudukan navigasi satelit dengan prestasi jalur lebar, anti-gangguan dan penindasan luar jalur. Ia menyokong penerimaan multi-konstelasi dan multi-bandar untuk penyebaran lapangan yang sangat boleh dipercayai seperti pengukuran, pemetaan, dan pertanian tepat.
Ciri Utama

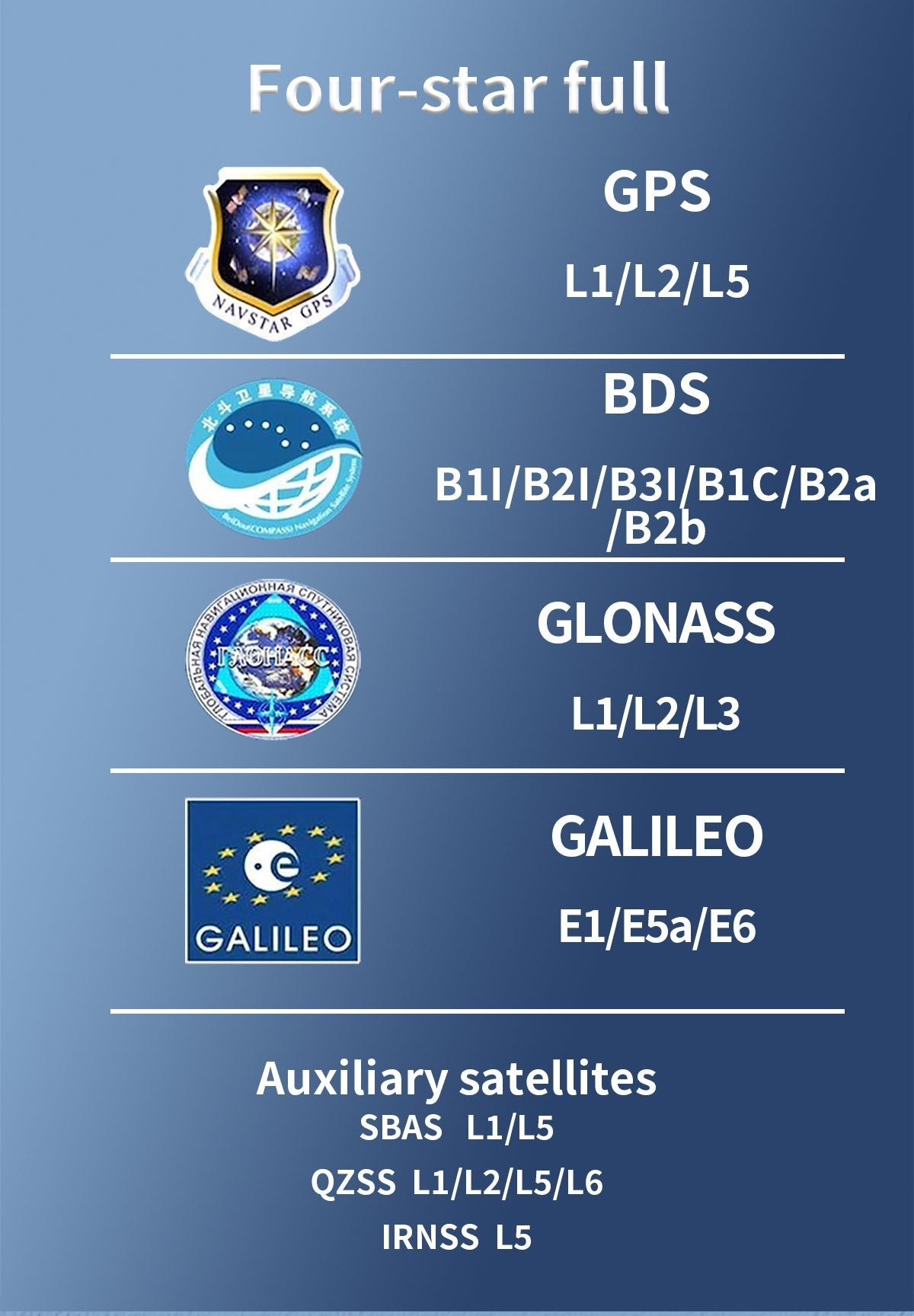

- Sokongan multi-konstelasi / multi-band: GPS L1/L2/L5; BDS B1I/B2I/B3I/B1C/B2a/B2b; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5

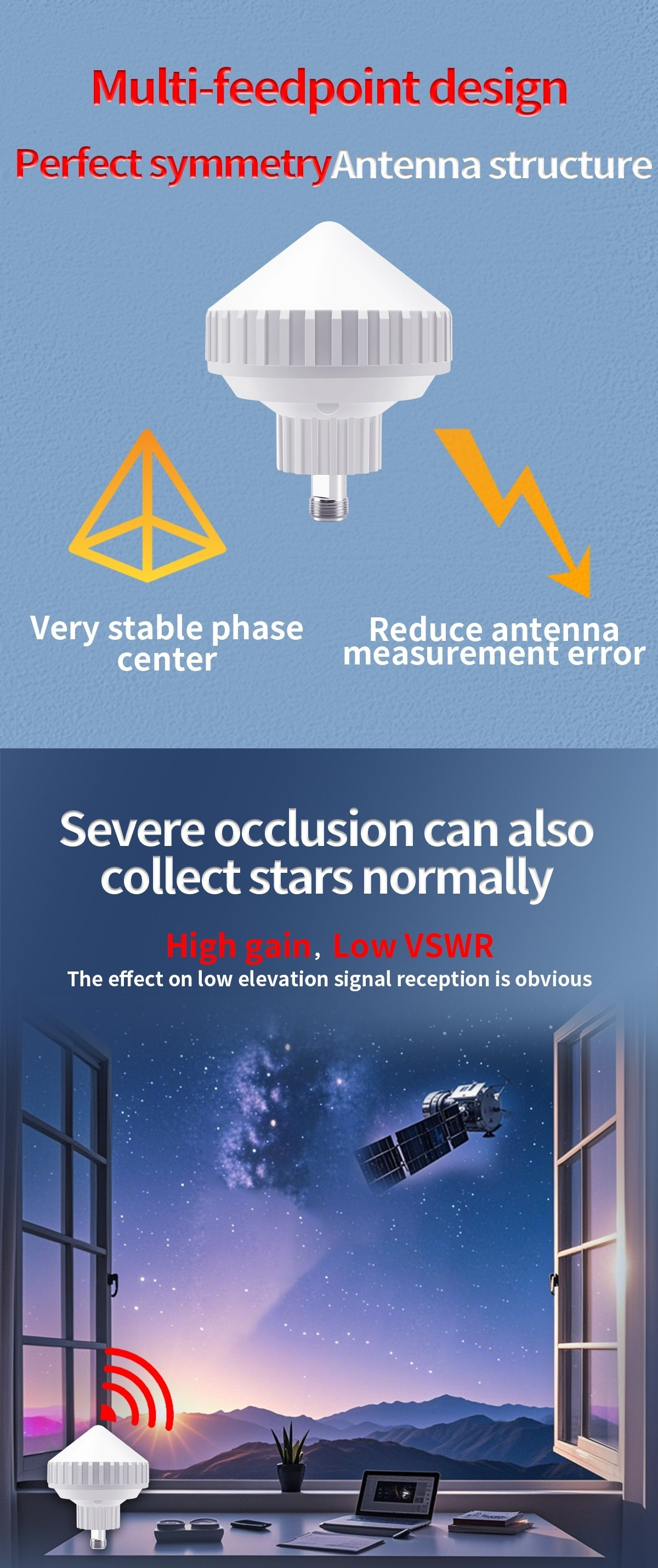

- Struktur antena simetri multi-titik makan: pusat fasa yang sangat stabil; mengurangkan ralat pengukuran antena
- Penyekatan gangguan: penyekat anti-multipath dan reka bentuk tong tahan gelombang untuk menyekat gangguan kuat di luar jalur dan meningkatkan kebolehpercayaan
- Peningkatan gain / VSWR rendah: prestasi penerimaan isyarat rendah ketinggian yang dipertingkatkan
- Struktur sedia luar: gred kalis air IP67; bahan PC direka untuk prestasi kalis air dan anti-pudar untuk penggunaan luar jangka panjang
- Perlindungan kilat: YA

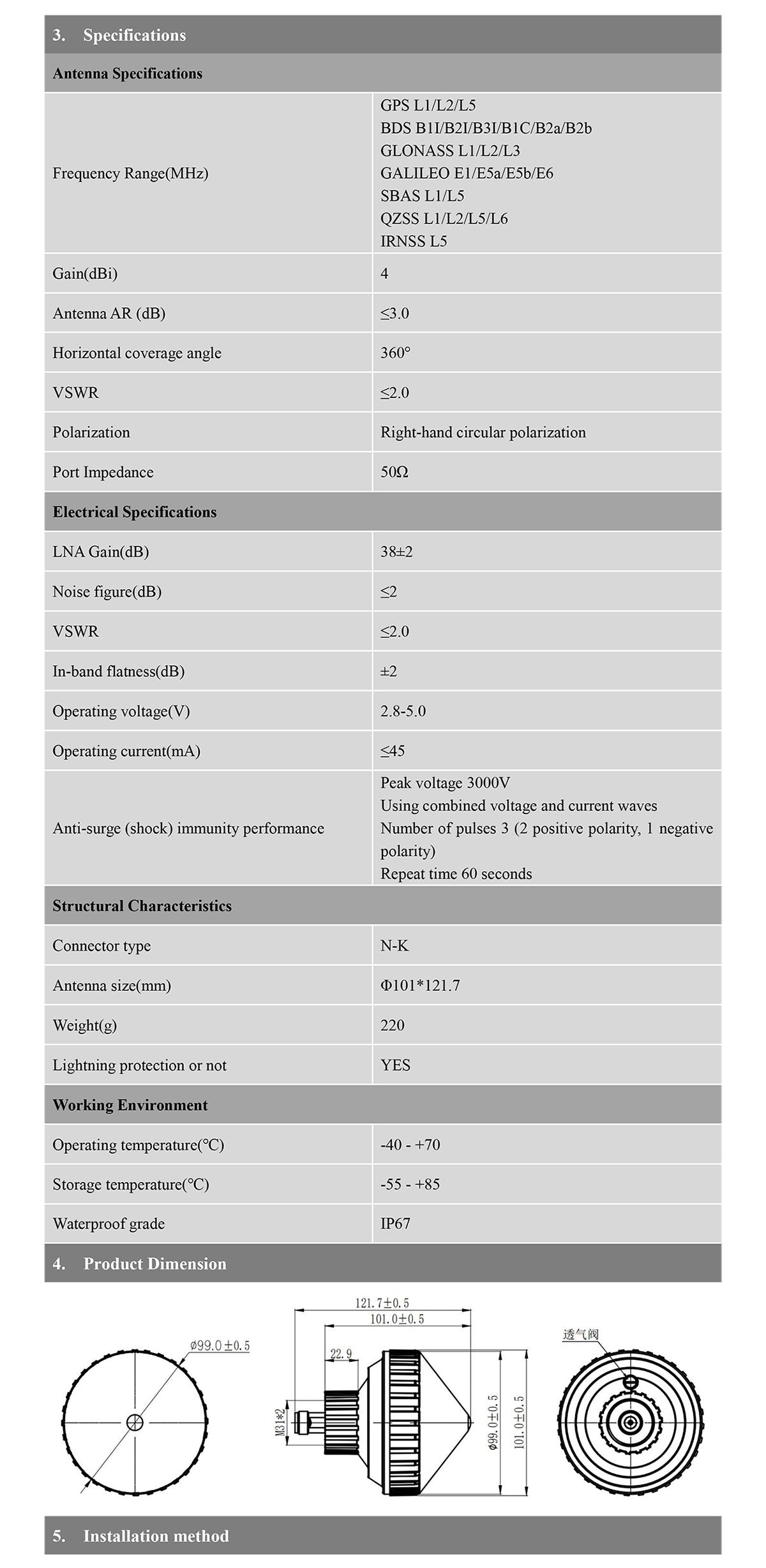

Spesifikasi

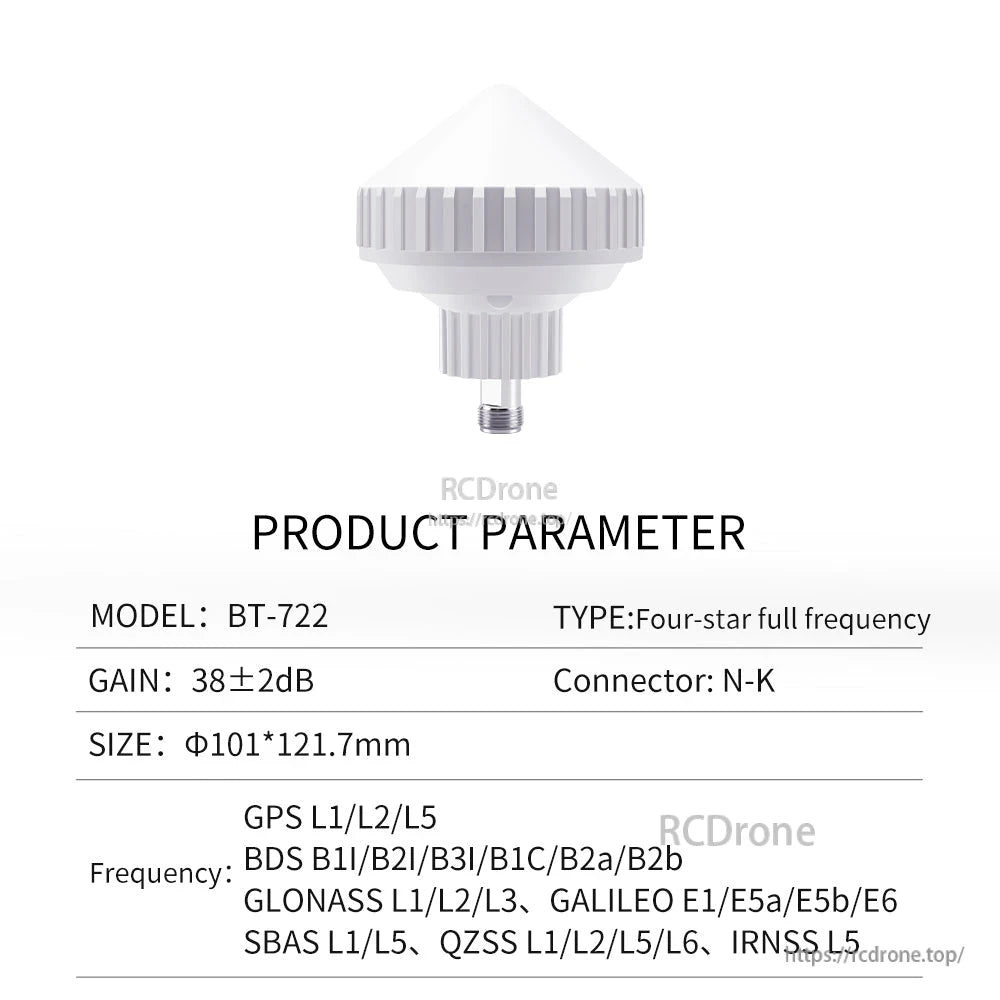

| Model | BT-722 |
| Sistem / jalur yang disokong | GPS L1/L2/L5; BDS B1I/B2I/B3I/B1C/B2a/B2b; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5 |
| Peningkatan | 4 dBi |
| Antenna AR | ≤ 3.0 dB |
| Sudut liputan mendatar | 360° |
| VSWR | ≤ 2.0 |
| Polarization | Polarization bulat tangan kanan |
| Impedans port | 50 ohm |
| Peningkatan LNA | 38 ± 2 dB |
| Angka bunyi | ≤ 2 dB |
| Kekekalan dalam jalur / riak jalur lulus (hanya LNA) | ± 2 dB |
| Voltan operasi | 2.8-5.0 V |
| Arus operasi | ≤ 45 mA |
| Prestasi ketahanan terhadap lonjakan (kejutan) | Voltan puncak 3000 V; menggunakan gelombang voltan dan arus yang digabungkan; bilangan denyutan 3 (2 polariti positif, 1 polariti negatif); masa ulang 60 saat |
| Jenis penyambung | N-K |
| Saiz antena | Dia 101 x 121.7 mm |
| Berat | 220 g |
| Gred kalis air | IP67 |
| Suasana operasi | -40°C hingga +70°C |
| Suasana penyimpanan | -55°C hingga +85°C |
| Dimensi (panggilan lukisan) | 121.7 ± 0.5; 101.0 ± 0.5; 99.0 ± 0.5; 22.9 (unit seperti yang ditunjukkan: mm) |

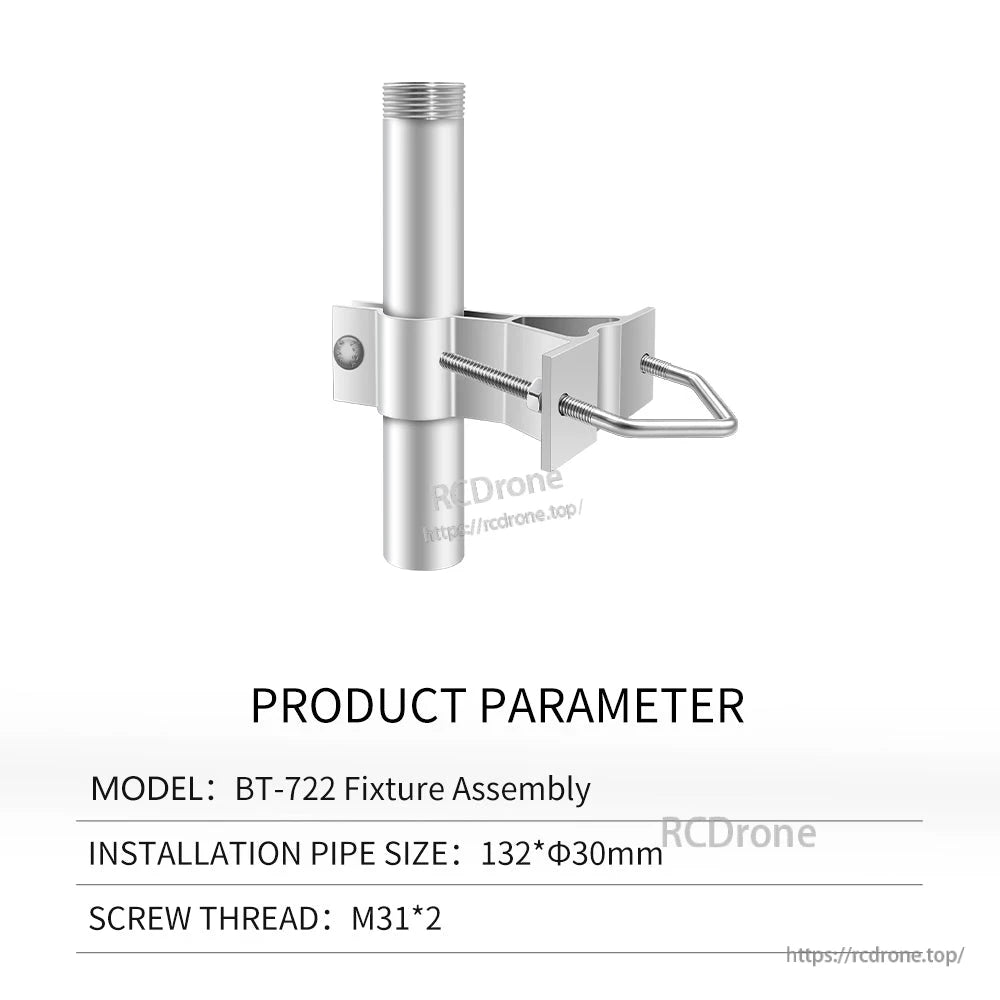

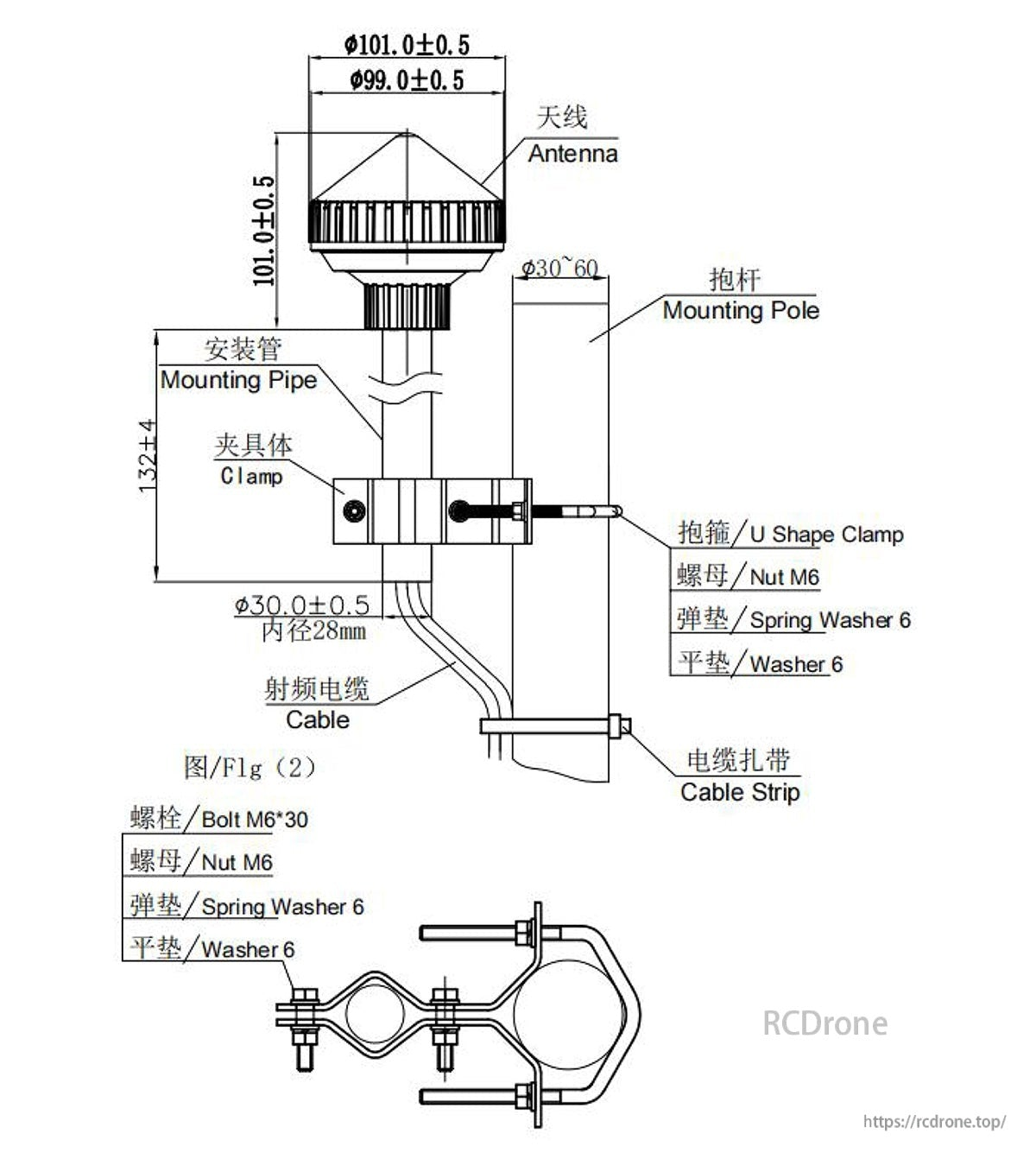

Pemasangan / Pemasangan
- Julat tiang pemasangan: Dia 30-60
- Pipa pemasangan: Dia 30.0 ± 0.5 (diameter dalam 28 mm)

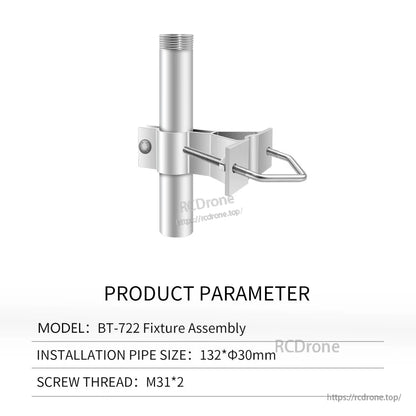

- Perkakasan pengapit yang ditunjukkan: pengapit bentuk U, Nut M6, Spring Washer 6, Washer 6, Bolt M6 x 30, jalur kabel
Aplikasi
- Pemetaan geodetik
- Pertanian tepat
- Pemetaan laluan air
- Survei oceanografi

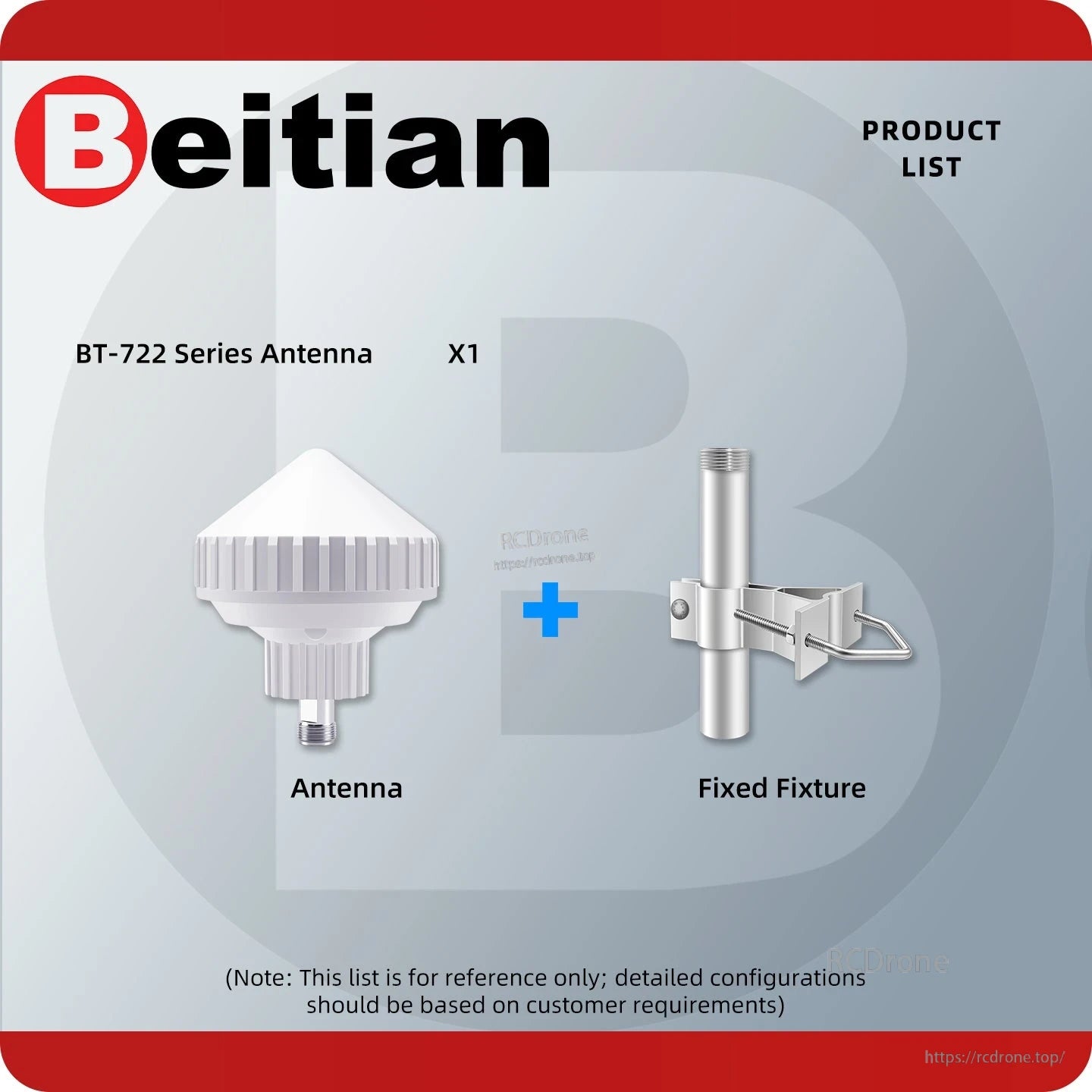

Apa yang Termasuk
- Antenna GNSS: 1x (BT-722 apabila BT-722 dipilih)
- Pengapit / pengapit tiang: pilihan (bergantung pada varian yang dipilih, e.g. , Pengapit Tiang)

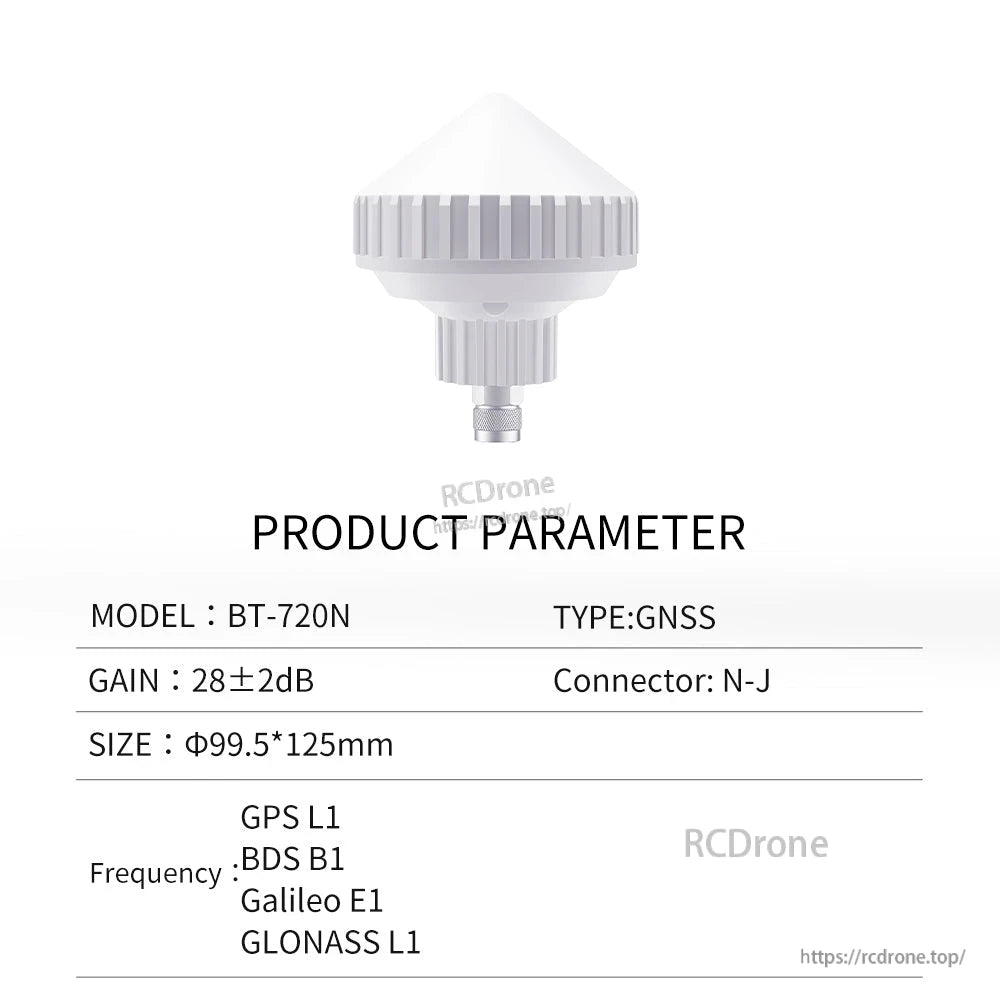

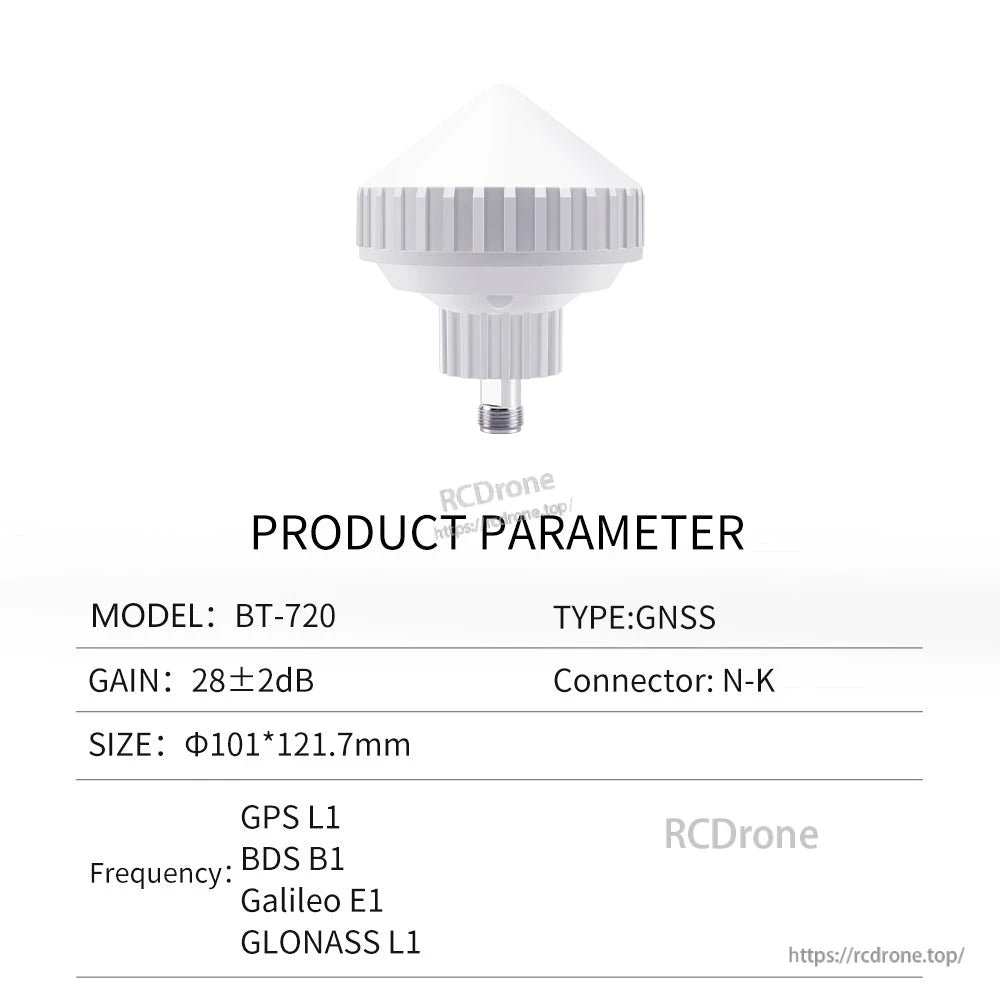

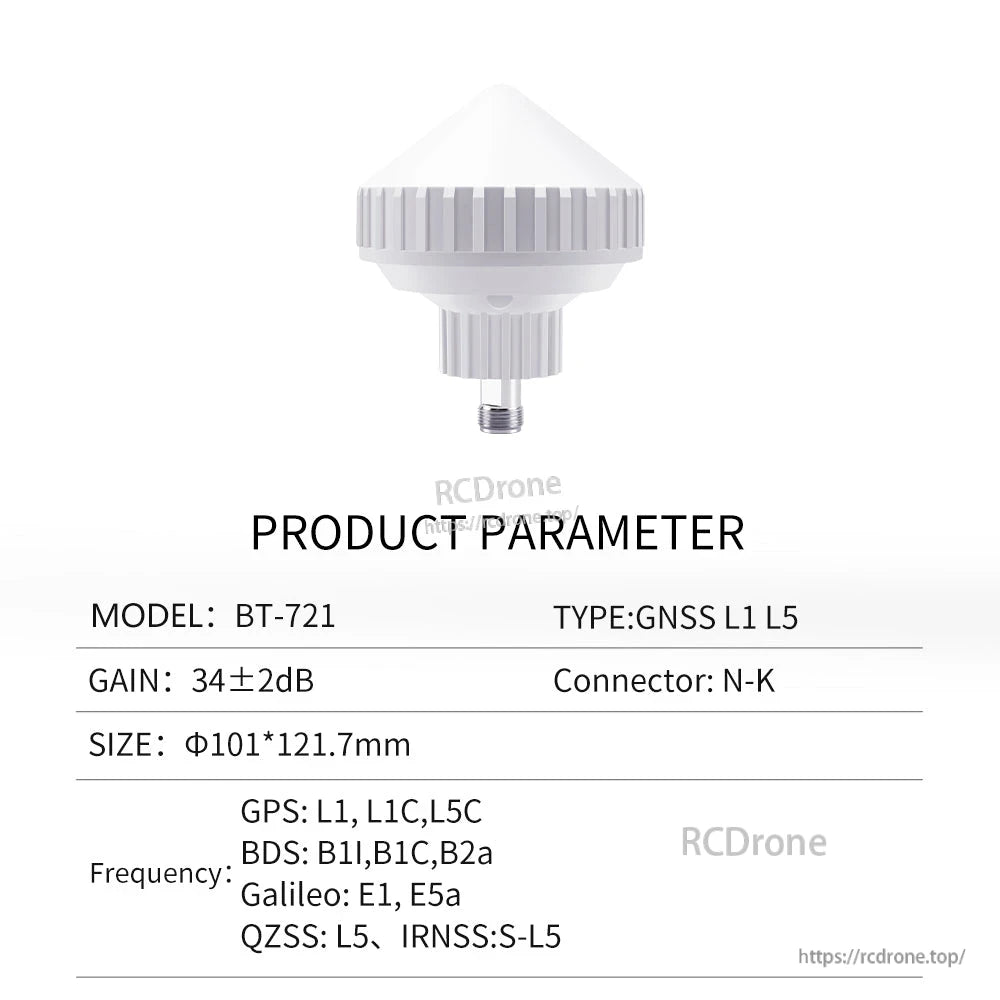

Untuk bantuan memilih antara BT-720 / BT-720N / BT-721 / BT-722 atau memilih fixture yang betul, hubungi [email protected] or lawati https://rcdrone.top/.
Butiran

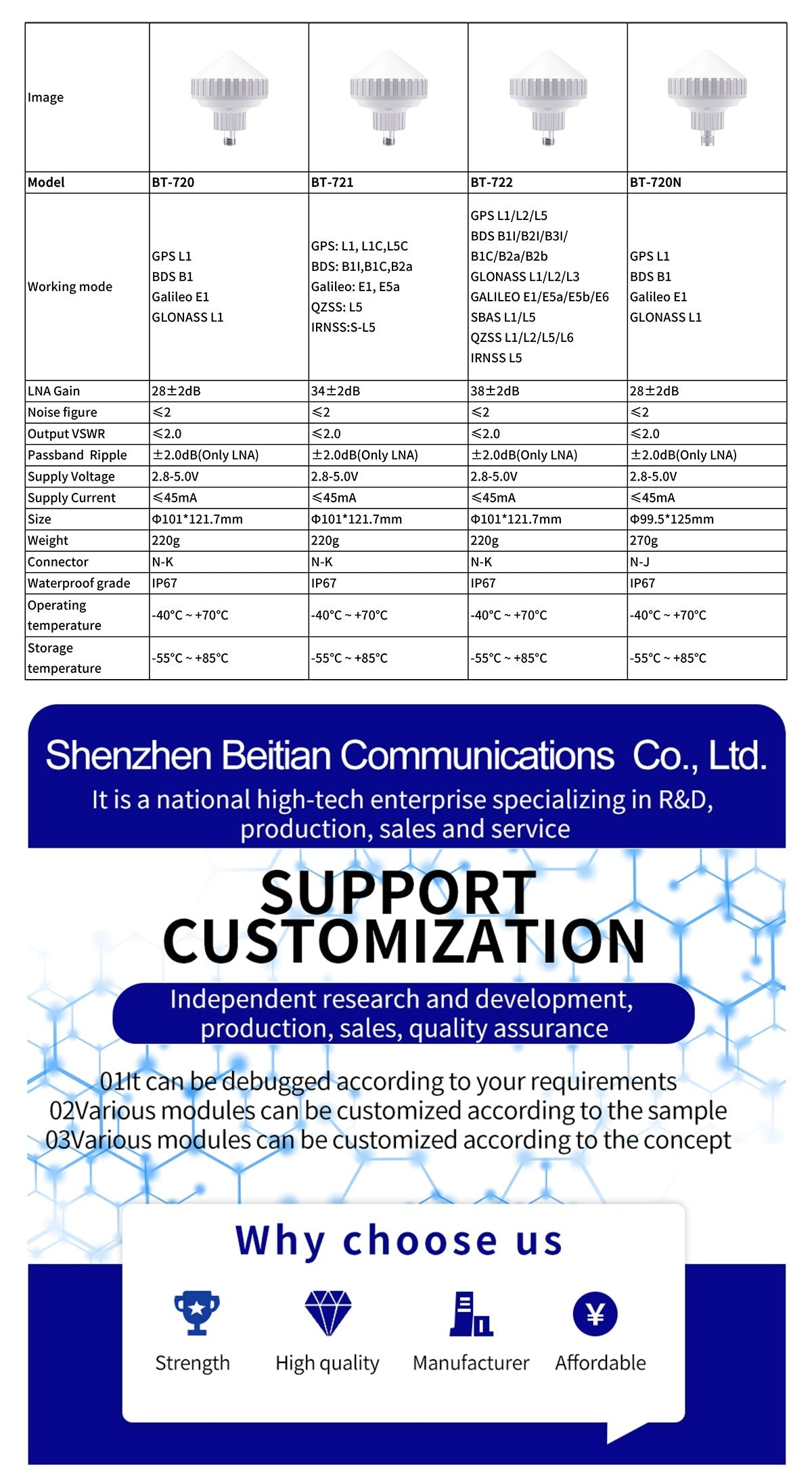

Perlu pilihan antena atau penyambung Beitian yang berbeza? Gunakan carta perbandingan untuk memadankan jalur, keperluan kuasa, dan penilaian persekitaran dengan pemasangan anda.

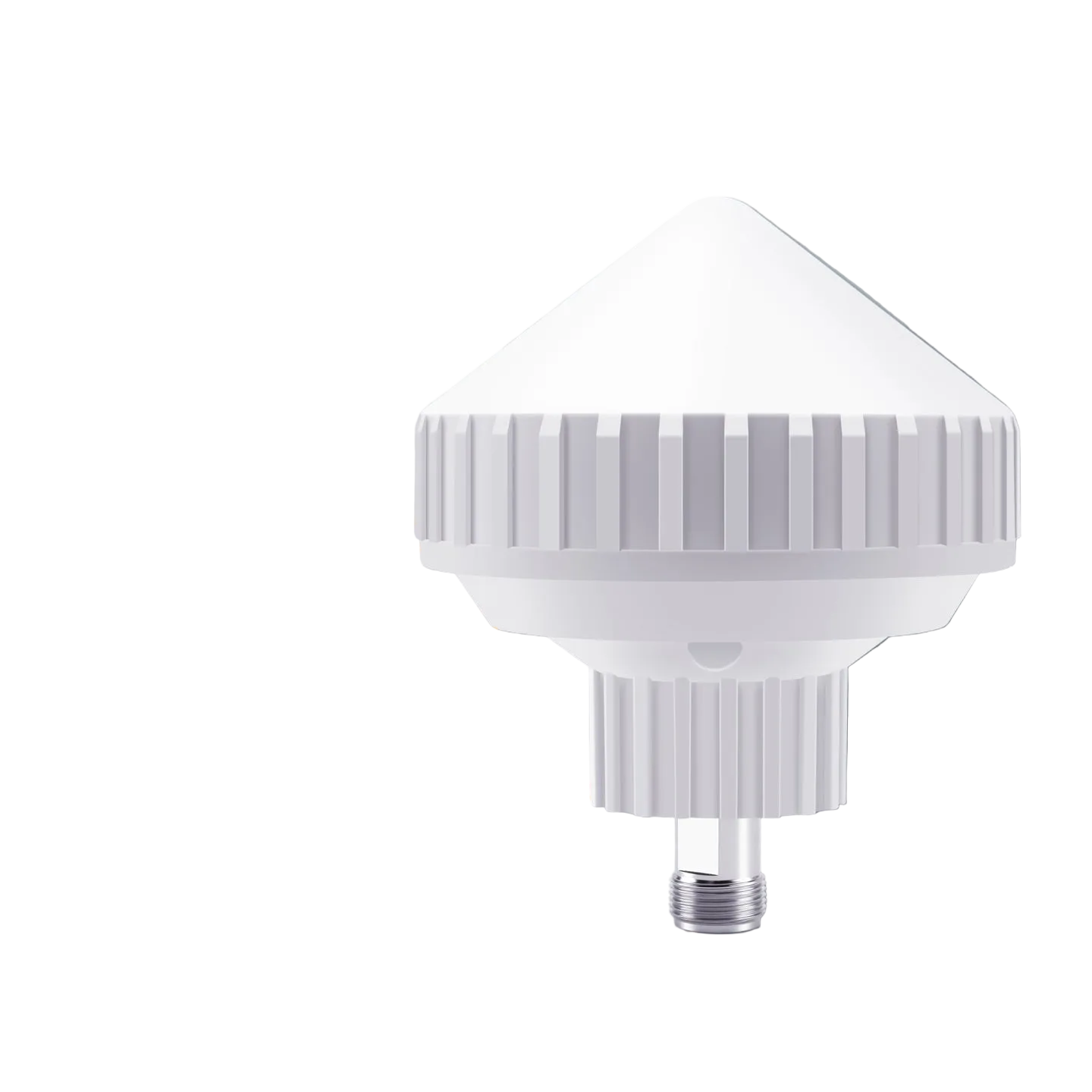

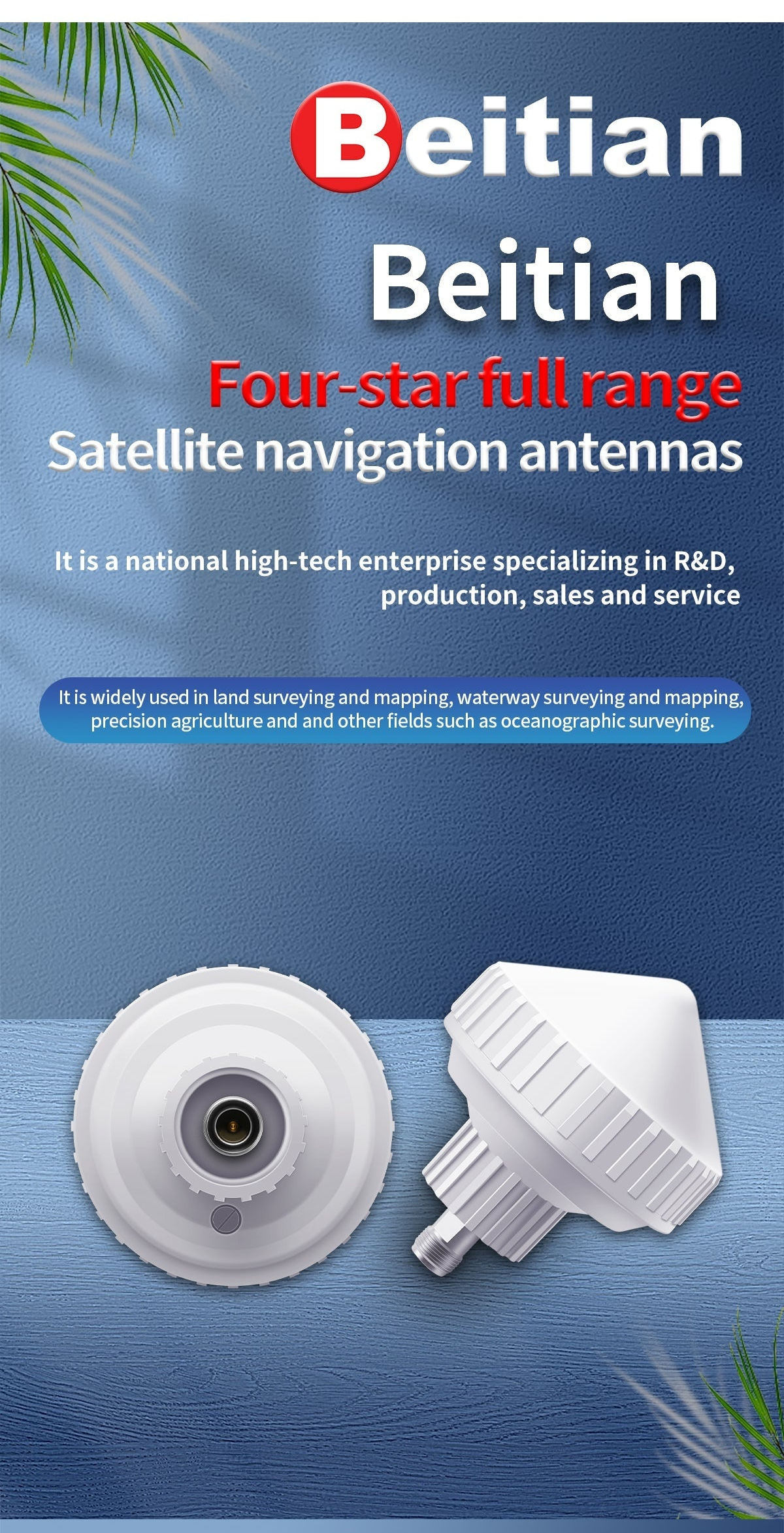

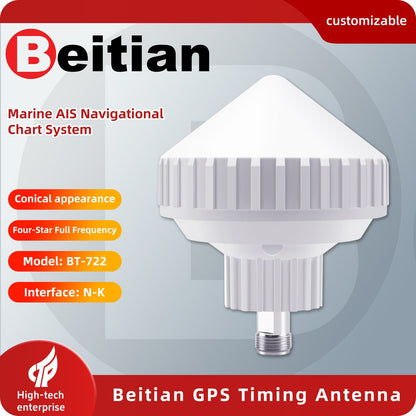

BT-722 menggunakan reka bentuk radome yang kukuh untuk penyebaran masa dan penentuan kedudukan GNSS luar yang boleh dipercayai.
Sokongan pelbagai konstelasi yang luas membantu mengekalkan penerimaan yang stabil dalam keadaan lapangan yang mencabar.
Struktur multi-titik suapan simetri menyokong pusat fasa yang stabil untuk mengurangkan ralat pengukuran dalam kerja ketepatan.
Struktur anti-gangguan dan perumahan yang tertutup serta tahan cuaca dibina untuk penggunaan luar jangka panjang.
Kes penggunaan biasa termasuk pengukuran, pemetaan, dan pertanian ketepatan di mana penerimaan GNSS yang konsisten adalah penting.
Pilih pilihan hanya antena atau padankan dengan fixture yang serasi untuk pemasangan tiang apabila diperlukan.
Spesifikasi elektrik dan persekitaran penuh disediakan untuk pemeriksaan integrasi yang cepat sebelum penyebaran.
