HEX Herelink Skrin 5.5 inci Memaparkan SPESIFIKASI

Nama Jenama: NoEnName_Null

Asal: Tanah Besar China

Bahan: Bahan Komposit

Bahagian & Aksesori RC: Sistem Radio

Saiz: 217X106.5X31mm

Untuk Jenis Kenderaan: Kapal Terbang

Gunakan: Kenderaan & Alat Mainan Kawalan Jauh

Tingkatkan Bahagian/Aksesori: Telemetri video

Peranti/Peranti Kawalan Jauh: Penerima

Bekalan Alat: Kelas terhimpun

Parameter teknikal: Nilai 2

Nombor Model: Pautan di sini

Atribut Pacuan Empat Roda: Himpunan

Pangkalan roda: Skru

Jalur lebar isyarat: 20MHz / 10MHz

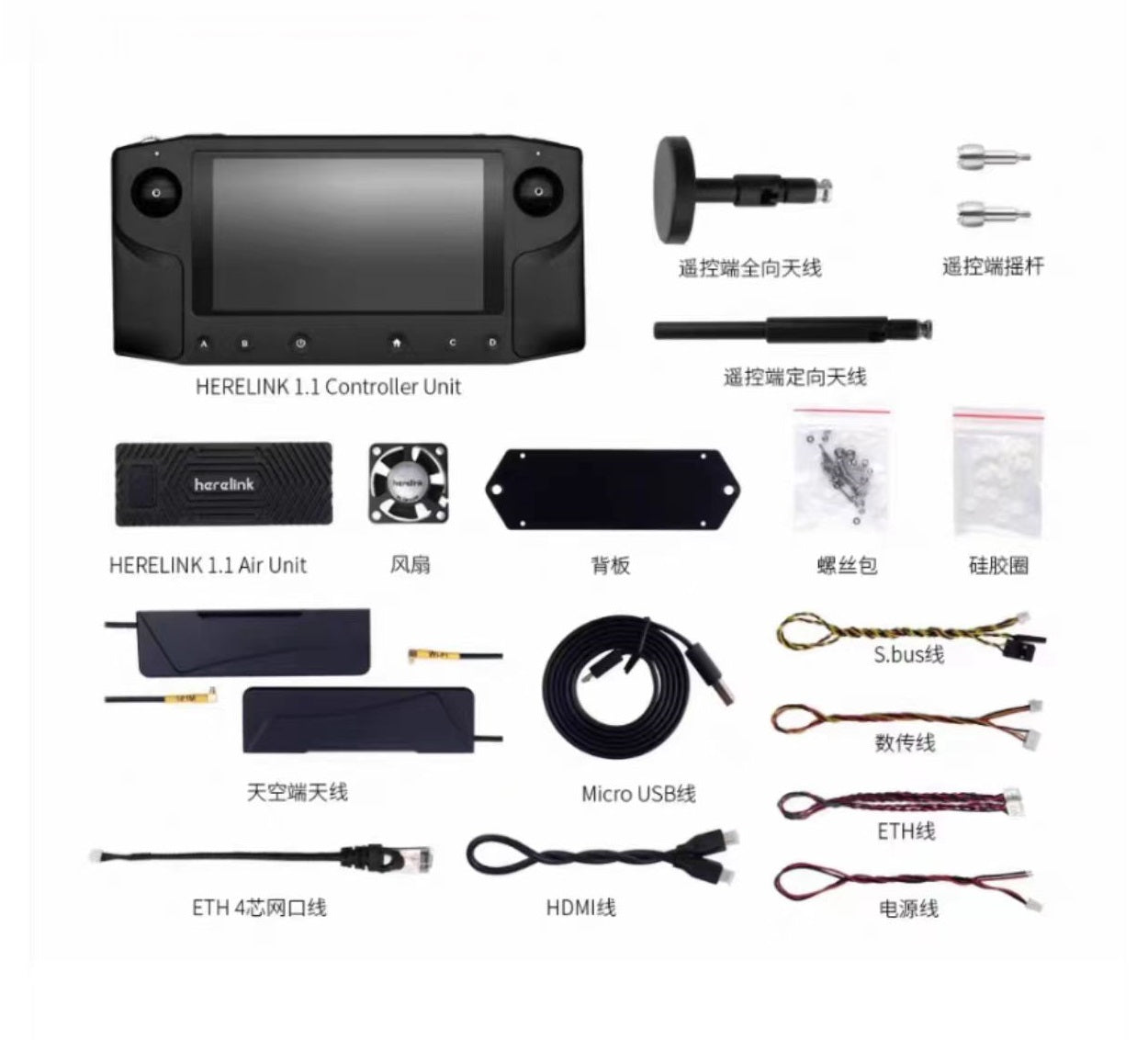

HEX Herelink Skrin 5.5 inci Memaparkan 2.4GHz 20KM Jarak Jauh HD Sistem Penghantaran Telemetri Video Digital HDMI 1080P 30/60fps



Daripada Hex dan ProfiCNC, pasukan yang membawakan anda Pixhawk dan sistem GPS The Cube, datang penyelesaian semua-dalam-satu untuk penghantaran video HD jarak jauh. Sistem Penghantaran Video Digital Herelink HD.



Pengawal radio 2.4GHz dengan skrin terbina dalam ini membolehkan pengguna mendapatkan video HD jarak jauh, telemetri dan pautan kawalan sehingga 20km yang menakjubkan. Ia menggunakan jalur 2.4GHz pada LTE melalui WIFI. Ini membolehkan jarak penghantaran maksimum. Dikatakan mempunyai julat 20km di FCC dan 12km di CE.



Skrin 5.5" yang besar memaparkan pelbagai pilihan kawalan seperti imej langsung, konfigurasi autopilot melalui kawalan QGround asli atau aplikasi GCS lain berdasarkan sistem Mavlink.



Unit Udara menggunakan antara kuasa input 5-12v dan mempunyai satu UART untuk sambungan kepada pengawal penerbangan atau aksesori Mavlink yang lain. Kedua-dua Unit Udara dan Pengawal Radio dilengkapi dengan pemproses Pinecone S1 yang berkuasa dengan 4 teras pada 2.2GHz dan 4 lagi teras tambahan pada 1.4GHz. Ini membolehkan banyak kemungkinan untuk penggunaan apl dan pembangunan masa hadapan.



Ciri

   *Semua dalam satu: Telemetri, Video dan kawalan

   *Sehingga 20KM dalam mod FCC dan 12KM dalam mod CE

   *2.4Ghz frekuensi

   *UART Telemetri

   *Protokol RC: SBUS, iBUS, DLL.

   *Mavlink serasi

   *Skrin sentuh

   *input HDMI x2 untuk penghantaran video 1080P @ 60fps

   *Kawalan QGround APP dan API untuk pembangunan.

   *WIFI, Bluetooth dan USB untuk menyambung dengan peranti lain



Kamera disyorkan：

Kamera FOV Hawkeye Firefly Split 4K 160 Darjah dengan Rakaman HD Mini DVR WDR Papan Tunggal Terbina Dalam Mikrofon Kependaman Rendah Output AV USD 124.62 / sekeping /lot 1 >

Hawkeye Firefly Q6 4K HD FPV Camcorder 120 Sudut Lebar 12M Pixel HD Action Camera untuk ZMR250 QAV250 Drone USD 58.5 / keping /lot 1

Kamera WDR 10X Zum 1080P dengan Output HDMI/AV, OSD, DVR, Syot Kilat dan Main Semula Untuk Fotografi Udara UAV FPV USD 269.9 / beg /lot 1

FPV 1/4 CMOS 18X WDR Zum 1080P HD Kamera Sudut Lebar PAL NTSC Dengan HDMI DVR USD 338 / keping /lot 1

TSHD10T3 tiga paksi menstabilkan Gimbal 10x zum optik Pengimejan terma inframerah + penglihatan berganda kamera HDMI yang boleh dilihat untuk UAV USD 2689.28 / keping /lot 1

Spesifikasi

Unit Udara dan Pengawal



Pemproses: SoC - Pinecone S1 AP: 4 x teras besar, Cortex A53, 2.2GHz 4 x teras kecil, Cortex A53, 1.4GHz GPU: 4 core, Mali-

T860 SDR: A7 + Storan DSP: Sky: LPDDR3: 1GB Ground: LPDDR3: 2GB Sky / Ground: EMMC: 4GB

Jarak Penghantaran: FCC 20km CE / SRRC 12km Kelewatan penghantaran imej: ≤ 110ms Penghantaran imej: 720p@30fps Penghantaran 1080p@30 / 60fps

Jalur Frekuensi: 2.4GHz ISM Terima sensitiviti: -99dBm@20MHz BW Pemulihan gangguan: < 1s

Unit Udara



Penampilan: papan teras + papan anak video + struktur papan anak RF

Antaranya, papan anak video melengkapkan fungsi jambatan input isyarat HDMI.

Papan anak perempuan RF melengkapkan fungsi menghantar dan menerima isyarat

Sambungan penyambung M2 (E) antara papan anak perempuan dan teras

Saiz: 78.5x30x13mm

Mikro HDMI x 2: Input untuk isyarat video kamera luaran

2 antara muka pin x antara muka input kuasa 1:5V-12V

3 antara muka pin x 1:3.3V / 5V antara muka UART peringkat

4 Antara muka pin x 1: Dua penyambung output RC tahap 3.3V (S.bus dalam fasa, S.bus songsang atau output isyarat PPM, kawalan terminal tanah)

Mikro USB x 1: untuk menaik taraf penyahpepijatan, menyokong mod OTG

Lubang kunci x 1: untuk tetapan semula kekerapan dan status

Penunjuk x 2: digunakan untuk menunjukkan kekerapan dan status gambar

Bicu antena MMCX x 2: digunakan untuk penghantaran isyarat dan komunikasi darat

Jalur lebar isyarat: 20MHz / 10MHz

Penggunaan kuasa: purata penggunaan kuasa modul satu sisi adalah kurang daripada 4W

Pengawal



Perumah: plastik

Dimensi: 217 × 106.5 × 31mm (keseluruhan mesin tidak mengandungi antena luaran dan rocker)

Skrin: 5.46 inci, 1080P, 16 juta warna, skrin sentuh kapasitif

Audio: Pembesar suara terbina dalam × 1, mikrofon terbina dalam × 2

Kawalan jauh: rocker × 2, roda tatal × 1, butang bawah × 6, dengan lampu latar, butang atas × 1 (kanan)

Komunikasi : BT / WIFI / GPS 2.Tanah penghantaran peta 4G

Lampu penunjuk: Lampu tiga warna teratas × 2 (kiri, kanan)

Antara Muka: MicroUSB×1, TFlash×1 (menyokong pengembangan 64G maksimum)

Antena: Orientasi (5dBi) × 1 boleh tanggal, omnidirectional (2dBi) × 1 boleh tanggal

Antena wifi terbina dalam, antena GPS terbina dalam, antara muka antena GPS luaran

Kuasa: Bateri Lipo 4950 mAh terbina dalam

Pengecasan: Sokong pengecasan semasa port USB mikro 5v 2A

Penggunaan kuasa: Purata penggunaan kuasa tidak melebihi 4W (hanya kerja penghantaran gambar, kecerahan skrin sederhana, WiFi dimatikan, GPS dimatikan)
