Hobbywing X8: Sesuai untuk Dron Pertanian 4-Axis 10L / 6-Axis 16L Agriculture;
hobbywing SPESIFIKASI Sistem Kuasa X8
Pangkalan roda: Skru
Gunakan: Kenderaan & Alat Mainan Kawalan Jauh
Tingkatkan Bahagian/Aksesori: Lengan
Bekalan Alat: Alat
Parameter teknikal: Nilai 3
Peranti/Peranti Kawalan Jauh: Motor
Syorkan Umur: 12+y
Bahagian & Aksesori RC: Motor
Asal: Tanah Besar China
Nombor Model: X8
Bahan: Logam
Atribut Pacuan Empat roda: Motor
Untuk Jenis Kenderaan: Kapal Terbang
Nama Jenama: BDUAV

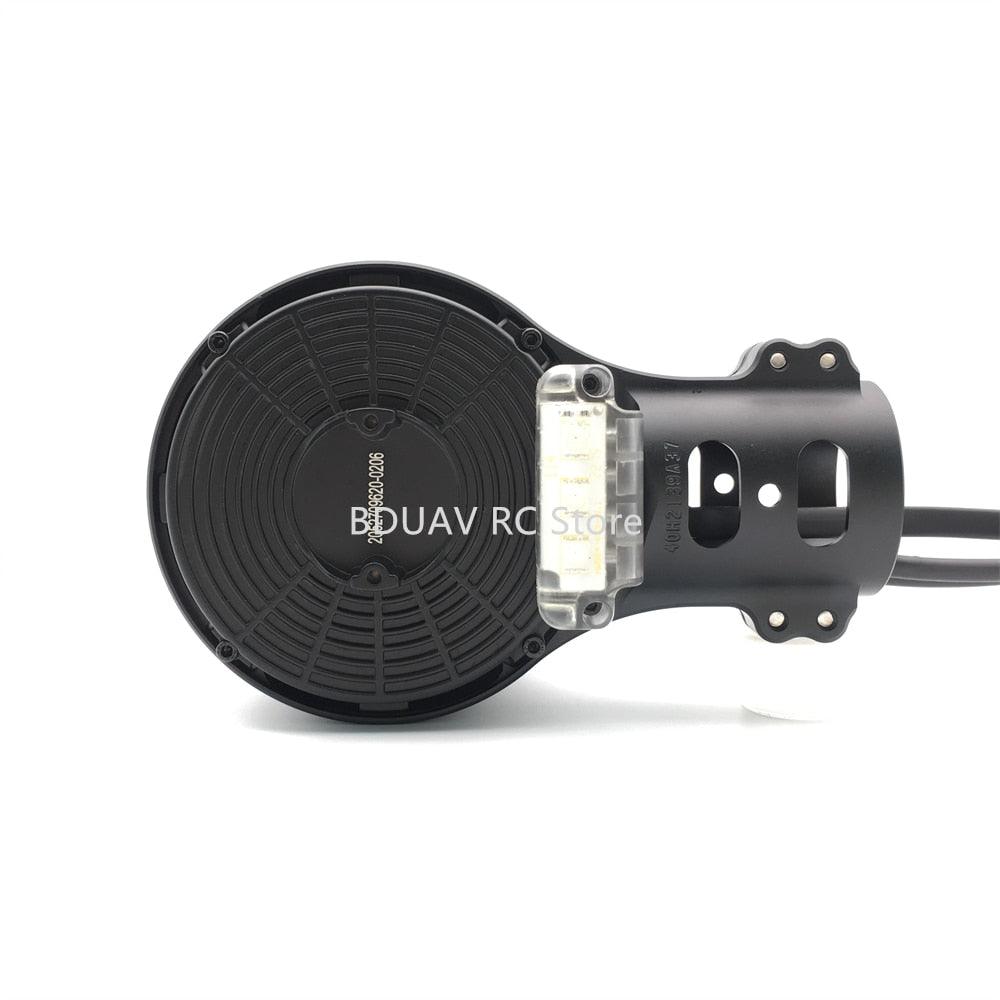

Butiran Sistem Kuasa X8 hobbywing
Ciri utama:
-
Sistem Pendorong Bersepadu & Sedia untuk digunakan
Sistem kuasa tanpa berus X8 ialah sistem kuasa yang mampu membawa beban 5~7kg (setiap rotor) untuk dron pertanian. Ia boleh memberikan tujahan sehingga 15.3kg dan sepadan dengan lengan tiub gentian karbon 30/35mm. -
Algoritma PMSM Sistem Pendorong Sempurna berasaskan FOC
Algoritma PMSM (Motor Segerak Magnet Kekal) berasaskan FOC, algoritma yang dioptimumkan untuk meningkatkan prestasi kerjasama ESC, motor & kipas , menjadikan baling-motor lebih seimbang dan mencipta sistem pendorong yang menampilkan kestabilan, kebolehpercayaan dan kecekapan yang tinggi. - Berbanding dengan motor BLDC, PMSM mempunyai banyak kelebihan seperti bunyi rendah, saiz kecil, ketumpatan kuasa tinggi, tork berdenyut rendah dan ketepatan kawalan tinggi.
-
Kas Air
Sistem pendorong X8 adalah kalis air kepada standard IPX7. Ia terpakai kepada hampir semua keadaan kerja yang teruk (untuk aplikasi pertanian) seperti air hujan, racun perosak, semburan garam, suhu tinggi, pasir dan habuk. Digabungkan dengan alur keluar di bahagian bawah pelekap motor (nota: reka bentuk yang dipatenkan), anda boleh terus membilas sistem dengan air tawar selepas digunakan. -
Fungsi Perlindungan Berbilang & Output Data Masa Nyata
ESC disertakan dalam pendorongan kuasa X8, yang menampilkan satu siri fungsi perlindungan seperti ujian kendiri kuasa hidup, voltan abnormal kuasa hidup, lebihan arus penguncian motor, dan boleh mengeluarkan data yang sedang berjalan seperti pendikit input, pendikit keluaran, RPM, voltan & arus input, arus keluaran, suhu kapasitor dan suhu MOS kepada FC (Pengawal Penerbangan) dalam masa nyata untuk membolehkan FC mengetahui status menjalankan kombo kuasa (ESC & motor) dalam masa nyata, dan meningkatkan prestasi penerbangan, kecekapan dan kebolehpercayaan dron. - Menggunakan kotak data Hobbywing DataLink (nota: item dijual berasingan) boleh merekodkan data berjalan masa nyata 8 ESC secara serentak dan menghantar data tersebut kepada FC melalui Bas untuk membentuk sistem kawalan gelung tertutup.)
-
Penunjuk LED kecerahan tinggi
Sistem pendorong X8 juga mengandungi penunjuk LED kecerahan tinggi, anda boleh memilih warna cahaya atau melumpuhkannya. Ia boleh memberikan maklumat tentang status kerja sistem dan menghantar amaran apabila berlaku sebarang isu luar biasa, yang meningkatkan keselamatan sistem dengan ketara.
-
Baling Tujah & Kecekapan Tinggi
Kipas 3090 yang diperbuat daripada gentian karbon kekuatan tinggi khas adalah pepejal dan ringan, serta menjamin konsistensi yang hebat dan keseimbangan dinamik yang sangat baik. Bentuk aerodinamik yang dioptimumkan dan reka bentuk hujung bilah yang unik digabungkan dengan reka bentuk elektromagnet yang dioptimumkan yang diguna pakai oleh motor dan algoritma FOC (Kawalan Berorientasikan Lapangan) kecekapan tinggi yang dilaksanakan oleh ESC menjamin tujahan & kecekapan tinggi sistem pendorong. -
Ketahanan Hentaman Super
Bingkai aloi aluminium mesin CNC berkekuatan tinggi digabungkan dengan reka bentuk struktur yang dioptimumkan melindungi komponen motor dengan berkesan, menjadikan motor benar-benar tahan hentaman, dan mengurangkan kemungkinan ubah bentuk struktur. /kepincangan yang disebabkan oleh jatuh atau pukul.Nota: struktur rasuk silang yang diperkukuh dalaman (diguna pakai oleh motor) ialah paten reka bentuk tahan hentaman;
reka bentuk struktur saling mengunci tiga kali ialah paten Hobbywing. - Reka Bentuk Modular Mudah Diselenggara
Sistem pendorong X8 menampilkan reka bentuk modular. Apabila ia rosak, anda boleh menukar bahagian yang rosak seperti bilah (satu atau dua), penyesuai kipas atau kombo kuasa bersepadu (ESC+motor) dengan mudah dan cepat. -
Kemas Kini Perisian Tegar Biasa
Anda boleh menaik taraf ESC dengan perisian Hobbywing USB LINK, kotak program LCD (item dijual berasingan) dan komputer riba. Hobbywing mengemas kini perisian tegar ESCnya dengan kerap memberikan anda ciri yang dinaik taraf dengan lebih kerap apabila tersedia. - Permintaan pesanan pukal tersedia.
Spesifikasi
|
|
p/n
|
30410010015 / 30410010016 |
Tujahan Maks | 15.3kg/Paksi (48V, Paras Laut ) |
Bateri LiPo Disyorkan | 12S LiPo |
Berat Berlepas Yang Disyorkan | 5-7kg/Paksi(48V,Paras Laut) |
Berat Produk (ESC/Motor/Prop) | 1040g |
Penilaian Kalis Air
|
IPX7 |
Suhu Kendalian | -20℃~50℃ |
Motor | |
Saiz Stator | 81*20mm |
Penilaian KV | 100KV |
O.D Tiub Gentian Karbon | Φ35mm/Φ30mm (*Penyesuai Tiub Diperlukan) |
Bearing | Balas Bebola NSK (Kas Air) |
ESC | |
Bateri LiPo Disyorkan | 6-12S LiPo |
Tahap Isyarat Input PWM | 3.3V/5V (Serasi ) |
Kekerapan Isyarat Pendikit | 50-500Hz |
Lebar Denyutan Operasi | 1100-1940 μs (Tetap atau tidak boleh Diprogramkan ) |
Maks. Voltan Masukan | 52.2V |
Maks. Input Arus (Samb.) | 80 A(w/ Pelesapan Haba Baik ) |
Maks. Arus Puncak (10s) | 100 A (w/ Pelesapan Haba Baik ) |
BEC | Tidak |
Lubang Pemasangan Muncung | Φ30mm/35mm |
Baling-baling | |
Diameter×Pitch Benang | 3090 |
Berat | 180g |
Voltan(V) |
Baling-baling |
Pendikit(%) |
Tujahan |
Ampere(A) |
Kuasa(W) |
Kecekapan(g/W) |
48V(12S LIPO) |
Baling Boleh Lipat 30 Inci |
38% |
2001 |
2.8 |
136.1 |
14.7 |
45% |
3009 |
5.0 |
243.7 |
12.3 |
||
51% |
3999 |
7.7 |
376.1 |
10.6 |
||
56% |
5012 |
10.9 |
529.9 |
9.5 |
||
61% |
5999 |
14.2 |
687.6 |
8.7 |
||
66% |
7013 |
18.1 |
879.3 |
8.0 |
||
70% |
7988 |
22.4 |
1083.3 |
7.4 |
||
73% |
9019 |
26.7 |
1293.1 |
7.0 |
||
77% |
9990 |
31.4 |
1519.2 |
6.6 |
||
81% |
11017 |
36.9 |
1781.7 |
6.2 |
||
84% |
12005 |
42.1 |
2033.6 |
5.9 |
||
90% |
13991 |
54.8 |
2640.1 |
5.3 |
||
100% |
15289 |
65.3 |
3134.9 |
4.9 |
NOTA PENTING
- Siri X8 direka untuk Aplikasi pertanian atau pengangkutan logistik di tanah ladang. UAV pertanian mempunyai daya tujahan tinggi, muatan berat, prestasi anti-karat dan anti-karat yang baik. Disebabkan oleh motor berat/ESC, kesan tujahannya lebih rendah berbanding UAV fotografi udara. Ia memberi tumpuan kepada ketahanan dan kebolehpercayaan jangka panjang. Sebaliknya, UAV fotografi udara menampilkan kesan tujahan yang tinggi. Ia menuntut lebih kebolehpercayaan dan kestabilan daripada UAV perlindungan tumbuhan. Oleh kerana motor ringan / ESC, tidak disyorkan untuk menggunakannya dalam pelayan / persekitaran yang keras.
Nota Waranti Terhad
- Sistem kuasa tanpa berus boleh menjadi sangat berbahaya. Sebarang penggunaan yang tidak wajar boleh menyebabkan kecederaan peribadi dan kerosakan pada produk dan peranti berkaitan. Kami amat mengesyorkan membaca manual pengguna ini sebelum digunakan. Oleh kerana kami tidak mempunyai kawalan ke atas penggunaan, pemasangan atau penyelenggaraan produk ini, HOBBYWING tidak menerima sebarang tuntutan terhadap produk Xrotor X-series. Tiada liabiliti boleh ditanggung untuk sebarang kerosakan atau kerugian akibat daripada penggunaan produk.Untuk semua kes produk yang rosak, HOBBYWING akan melakukan perkhidmatan penilaian/pemeriksaan kerosakan. Jika kerosakan disebabkan oleh pembuatan alat ganti yang rosak, HOBBYWING hanya bertanggungjawab ke atas kos produk dan tiada apa-apa lagi akibat daripada menggunakan produk berjenama HOBBYWING. Prop dan penyambung dianggap "Bahagian aksesori". Tiada jaminan pada bahagian aksesori.
- Produk HOBBYWING yang dibeli dari Hong Kong / peruncit China menganggap produk bukan jaminan di Amerika Utara
- Kedai diskaun /lelong seperti eBay, dll dianggap "kedai tidak dibenarkan" di Amerika Utara. Produk dianggap bukan jaminan
Maklumat dan Penerangan Produk
Nama Produk: Sistem Kuasa Hobbywing X8
Spesifikasi:
- Tujahan Maks: 15.3kg/paksi (48V, aras laut)
- Bateri LiPo Disyorkan: LiPo 12S
- Berat Berlepas Yang Disyorkan: 5-7kg/paksi (48V, paras laut)
- Berat Kombo: 1040g
- Penilaian Kalis Air: IPX2X
- Suhu Kendalian: 20°C-65°C
- Saiz Pemegun Motor: 81x20mm
- Penilaian KV: 100 RPM/V
- OD daripada Tiub Gentian Karbon: 35mm/D30mm (Penyesuai tiub diperlukan)
- Bearing: NSK Ball Bearing (Kas Air)
Spesifikasi ESC:
- Bateri LiPo Disyorkan: LiPo 6-12S
- Tahap Isyarat Input PWM: 3.3V/5V (Serasi)
- Kekerapan Isyarat Pendikit: 50-500Hz
- Lebar Nadi Kendalian: 1100-1940μs (Tetap atau tidak boleh diprogramkan)
- Voltan Input Maks: 52.2V
- Arus Input Maks (Samb): 80A (Dengan pelesapan haba yang baik)
- Arus Puncak Maks (10s): 100A (Dengan pelesapan haba yang baik)
- BEC: Tidak
- Lubang Pemasangan Muncung: Ø28.4mm-2*M3
Spesifikasi Baling-Baling:
- Diameter x Padang Benang: 30x90
- Berat: 180g
Data Prestasi:
- Lihat jadual prestasi untuk peratusan pendikit yang berbeza.
Keserasian:
- Serasi dengan pelbagai model dron, termasuk Bduav X8, X8 6218-100KV CW, 3G Plus dan banyak lagi.
Mata Jualan Berfungsi:
1. Sistem Pendorong Bersepadu & Sedia Digunakan:
- Sistem X8 menyepadukan motor, ESC, kipas dan lekap motor.
- Mudah dipasang dan digunakan.
- Serasi dengan tiub lengan gentian karbon diameter 30mm & 35mm.
2. Algoritma PMSM Berasaskan FOC:
- Algoritma Motor Segerak Magnet Kekal Berorientasikan Medan berasaskan Kawalan.
- Algoritma yang dioptimumkan untuk prestasi kerjasama yang lebih baik.
- Propeller motor seimbang untuk kestabilan, kebolehpercayaan dan kecekapan yang tinggi.
3. Fungsi Perlindungan Berbilang:
- Ujian kendiri kuasa hidup, perlindungan lebihan arus, kunci motor dan banyak lagi.
- Output data masa nyata kepada pengawal penerbangan untuk pemantauan.
4. Penunjuk LED Kecerahan Tinggi:
- Penunjuk LED memberikan maklumat status berfungsi.
- Warna cahaya boleh disesuaikan atau pilihan lumpuhkan.
- Meningkatkan keselamatan dengan menunjukkan isu yang tidak normal.
5. Rintangan Kesan Super:
- Bingkai aloi aluminium mesin CNC dengan reka bentuk struktur yang dioptimumkan.
- Struktur rasuk silang diperkukuh dalaman untuk rintangan hentaman.
- Mengurangkan kemungkinan ubah bentuk/kepincangan struktur.
6. Kemas Kini Perisian Tegar Biasa:
- Kemas kini perisian tegar percuma menggunakan perisian Hobbywing USB LINK.
- Kemas kini biasa untuk ciri yang dipertingkatkan.
Soalan Lazim:
S: Bagaimanakah saya boleh menaik taraf perisian tegar ESC? J: Gunakan perisian Hobbywing USB LINK, kotak program LCD (dijual berasingan) dan komputer riba untuk perisian tegar biasa percuma kemas kini.
S: Bolehkah sistem X8 mengendalikan berat dron yang berbeza? J: Ya, sistem X8 disyorkan untuk berat berlepas antara 5 hingga 7kg setiap paksi di aras laut.
S: Apakah penarafan kalis air Sistem Kuasa X8? J: Sistem Kuasa X8 mempunyai penarafan kalis air IPX2X, memastikan perlindungan daripada kemasukan air.
S: Adakah sistem X8 serasi dengan tiub lengan gentian karbon yang berbeza? J: Ya, ia serasi dengan tiub lengan gentian karbon diameter 30mm dan 35mm (penyesuai tiub mungkin diperlukan).
S: Bolehkah saya menyesuaikan warna penunjuk LED pada sistem X8? J: Ya, penunjuk LED kecerahan tinggi membolehkan anda memilih warna cahaya atau melumpuhkannya sebagai diperlukan.
S: Bagaimanakah sistem X8 memastikan rintangan hentaman? J: Sistem ini menampilkan rangka aloi aluminium bermesin CNC berkekuatan tinggi dengan reka bentuk struktur yang dioptimumkan, memberikan impak super rintangan.
S: Adakah terdapat output data masa nyata untuk memantau status sistem? J: Ya, sistem X8 menyediakan output data masa nyata kepada pengawal penerbangan, membenarkan pemantauan ESC dan status kombo kuasa motor.
Nota: Spesifikasi dan ciri tertakluk kepada perubahan dengan kemas kini perisian tegar.
