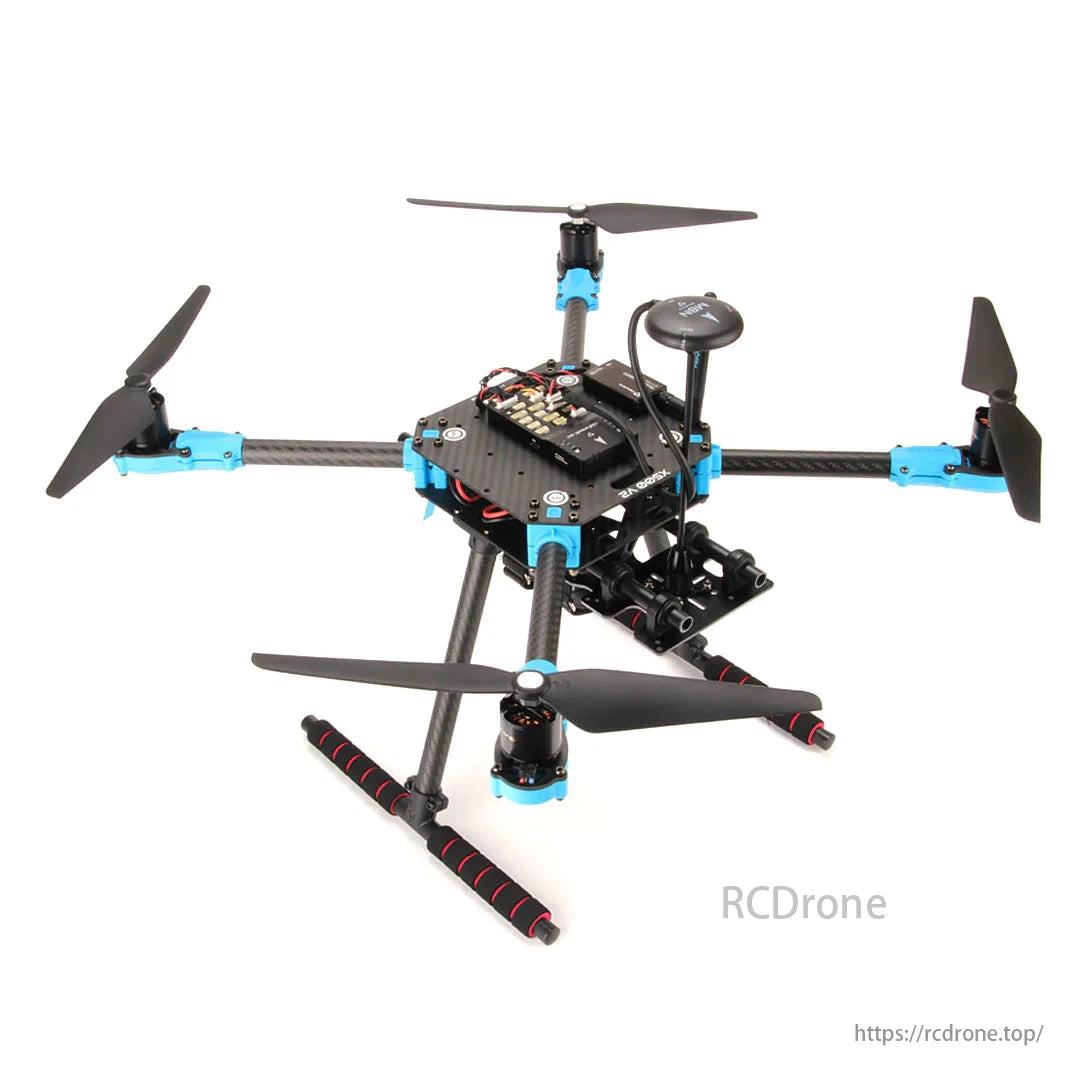

Kit Pembangunan Holybro X500 v2 PX4 - Kit Dron Gentian Karbon Dengan Holybro Pixhawk 6C / 6X , GPS M8N , Radio Telemetri SiK, Dron Perindustrian

Kit Pembangunan PX4 - X500 v2 adalah kit dron pembangunan profesional gentian karbon mampu milik, ringan dan teguh dengan Holybro Pixhawk 6C atauterbaharu > Pixhawk 6X Pengawal Penerbangan Autopilot , GPS M8N  dan palam & mainkan Radio Telemetri SiK. Ia cepat dan mudah untuk dipasang (~30 minit) tanpa memerlukan pematerian, jadi anda boleh meluangkan lebih banyak masa untuk terbang dan membangun. Ia dilengkapi dengan Kit Bingkai X500 V2 dan motor, ESC, papan pengagihan kuasa dan kipas tambahan. Drone Arms diprapasang dengan Motors dan ESC supaya ia boleh dipalamkan terus ke papan pengagihan kuasa tanpa memerlukan pematerian.

Kerangka (X500 v2) dibuat dengan kepar gentian karbon penuh, dengan lengan tiub gentian karbon disokong oleh penyambung nilon bertetulang gentian yang direka bentuk baharu dengan takuk yang mudah pada kedua-dua bahagian motor dan badan, memberikan pemasangan yang lebih mudah & lebih mudah. Gear pendaratan terdiri daripada tiub gentian karbon berdiameter 16mm & 10mm dengan penyambung yang telah ditebal dan diperkukuh.

Papan platform kini mempunyai lubang pelekap untuk GPS & komputer pendamping popular seperti Raspberry Pi 4 & Jetson Nano. Terdapat Lekapan Kamera Kedalaman pilihan (beli secara berasingan) untuk pelbagai kamera kedalaman seperti siri Intel RealSense & Kamera Kedalaman Teras Struktur. Jarak antara plat gentian karbon atas dan bawah telah ditingkatkan untuk menyediakan akses yang lebih mudah. Papan pelekap bateri boleh laras telah dibesarkan untuk menyokong bateri yang lebih besar untuk masa penerbangan yang lebih lama. Sistem pelekap rel sedia untuk mengambil pelbagai pelekap kamera dan gimbal untuk pelbagai aplikasi. Semua alat untuk pemasangan disediakan dalam pakej.

Nota: Pengawal Penerbangan Pixhawk 6C serasi dengan kedua-dua PX4 & Ardupilot, tetapi ia dihantar dengan perisian tegar Autopilot sumber terbuka PX4.

Ciri:

• Semua baharu Pixhawk 6C atau Pixhawk 6X Pengawal Penerbangan dengan M10   Radio & GPS Pluged
• Reka bentuk bingkai baharu dengan masa pemasangan minimum (~30 minit), Tiada pematerian diperlukan
• Kerangka Gentian Karbon dengan penyambung nilon bertetulang gentian menyediakan pemasangan yang mudah & ringkas
• Motor & ESC prapasang dengan palam kuasa XT30 ringkas untuk PDB
• Papan pengedaran kuasa (PDB) dengan palam XT60 & XT30
• Lekapkan untuk komputer pendamping seperti Raspberry Pi & Nvidia Jetson Nano
• Lekapan kamera kedalaman pilihan untuk Intel RealSense & Structure Core

Nota:

• Versi Pixhawk 6X kini dihantar dengan PM02D-HV versi (Voltan Tinggi). Dalam PX4, anda mesti menetapkan SENS_EN_INA228 untuk mendayakan ini. Versi HV ini hanya disokong dalam ardupilot 4.4 & lebih baru. Panduan Persediaan boleh didapati di sini.

• Sokongan Perisian Tegar untuk M10 GPS: PX4 1.14 dan ArduPilot 4.3 atau lebih baharu diperlukan.

Kit Pembangunan PX4 - X500 v2 Termasuk:

• Pengawal Penerbangan Autopilot: Pixhawk 6C (Sarung Plastik) & PM02 V3 atau  Pixhawk 6X (Pangkalan Standard) & PM02D
• Modul GPS M10
• Radio Telemetri SiK V3  433/915MHz
• Kit Bingkai X500 V2 (SKU30120)
• Item Diprapasang:
  • Motors - Holybro 2216 KV920 Motor (4 pcs) dengan Palam XT30 (Spesifikasi Motor boleh didapati di sini)
  • ESC - BLHeli S ESC 20A (4 pcs) dengan Palam XT30 - Serasi dengan Bateri 4S
• 1045 Kipas (6 keping)
• Papan Agihan Kuasa (palam XT60 untuk bateri & palam XT30 untuk ESC & persisian)
• Item Pilihan Lain (Dijual Secara Asing)
  • RadioMaster TX16S RC Pengawal
  • Penerima RadioMaster R81
  • Lekapan Kamera Kedalaman

Butiran Kit Bingkai X500 V2 (SKU30120):

• Badan - Plat Atas & Bawah Gentian Karbon Penuh (144 x 144mm, tebal 2mm)
• Lengan - Tiub gentian karbon 16mm berkekuatan tinggi & ultra ringan dengan penyambung nilon bertetulang gentian yang direka bentuk baharu
• Gear pendaratan - tiub gentian karbon berdiameter 16mm & 10mm dengan penyambung tee plastik yang diperkukuh & dipertingkatkan.
• Papan platform - Dengan lubang pelekap untuk GPS & komputer pendamping popular seperti Raspberry Pi 4 & Jetson Nano
• Dwi 10mm Ø rod x 250 mm sistem pelekap rel panjang
• Lekapkan bateri dengan dua Tali Bateri
• Alatan tangan untuk pemasangan

Spesifikasi Mekanikal:

• Jarak roda: 500mm
• Corak pelekap motor: 16x16mm
• Badan Bingkai: 144x144mm, tebal 2mm
• Ketinggian gear pendaratan: 215mm
• Ruang antara plat atas dan bawah: 28mm
• Berat: 610g
• Masa penerbangan: ~18 minit tuding tanpa muatan tambahan. Diuji dengan Bateri 5000mAh.
• Muat muatan: 1500g (tanpa Bateri, 70% Pendikit)
• Pengesyoran Bateri: 4S 3000-5000mAh 20C+ dengan Bateri Lipo XT60 (Tidak Termasuk)
