Gambaran keseluruhan
The GILA 4x08 Set Lengan Dron ialah sistem pendorong bersepadu yang direka untuk aplikasi UAV profesional seperti fotografi udara, ukur dan pemetaan. Set ini menampilkan Motor tanpa berus MAD 4008 400KV, SPIRO AW 15x4.8 kipas lipat, dan 40A FOC ESC, memastikan kecekapan, kestabilan dan prestasi tujahan yang tinggi. Dioptimumkan untuk Bateri Lipo 6S, set lengan pendorong ini menyediakan a tujahan maksimum 2.5kg setiap pemutar, menjadikannya sesuai untuk dron berbilang pemutar yang memerlukan kuasa dan ketahanan tinggi.
1.4008 tanpa berus motor.
2. SPIRO AW 15x4.8 kipas.
3. 40A FOC ESC.
4. 2kgF/rotor Tujahan maks:2.5kgF/rotor
5. Mengesyorkan Bateri: 6S Lipo
Spesifikasi Teknikal
Parameter Asas
Parameter | Nilai |
---|---|
Model | MAD 4X08 KV400 |
Teras Maks | 2515g / rotor @24V (paras laut) |
Berat Berlepas yang Disyorkan | 900g / rotor @24V (paras laut) |
Bateri yang disyorkan | 6S Lipo |
Suhu Operasi | -20°C hingga 60°C |
Berat Kombo Unit | 226g (dengan kipas 15x4.8) |
Panjang Kabel Bateri/Isyarat | 500mm |
Tiub Karbon Serasi | 20mm |
Panjang Dirian Tiub Karbon/Diameter | 150mm / 9mm |
baling-baling
Parameter | Nilai |
---|---|
Diameter / Padang | SPIRO AW 15x4.8 inci (381x122mm) |
Unit Berat | 26g/pc |
Motor
Parameter | Nilai |
---|---|
Saiz Pemegun | 39 × 8mm |
Unit Berat | 98g |
FOC ESC
Parameter | Nilai |
---|---|
Voltan Masukan Maks | 34.8V |
Arus Berterusan Maks | 20A |
Kekerapan Isyarat Pendikit Maks | 500Hz |
Voltan yang Disyorkan | 4~8S |
Ciri-ciri Utama
- Output Teras Tinggi: Mampu menyampaikan 2.5kgF setiap pemutar pada 24V di bawah keadaan paras laut.
- Prestasi Motor Dioptimumkan: MAD 4008 400KV motor tanpa berus tawaran kecekapan tinggi dan operasi lancar dengan galas EZO yang tepat.
- Kipas Gentian Karbon Aerodinamik: SPIRO AW 15x4.8 kipas lipat meminimumkan getaran dan meningkatkan kecekapan penerbangan.
- Smart FOC ESC: 40A gelombang sinus pintar FOC ESC memastikan tindak balas pendikit pantas dan kestabilan penerbangan yang unggul.
- Rekaan Ringan & Tahan Lama: Struktur lengan bersepadu dengan a tiub karbon 20mm, menawarkan berat minimum dan kekuatan maksimum.
- Julat Operasi yang Luas: Berfungsi dengan cekap dalam -20°C hingga 60°C keadaan suhu.
Jadual Prestasi
Pendikit [%] | Voltan [V] | Semasa [A] | Kuasa Input [W] | Kuasa Output [W] | Tork [N·m] | RPM | Teras [gf] | Kecekapan [%] | Kecekapan [gf/W] |
---|---|---|---|---|---|---|---|---|---|
30 | 24.03 | 1.03 | 24.8 | 19.0 | 0.072 | 2524 | 337 | 76.6 | 13.6 |
35 | 24.02 | 1.53 | 36.8 | 29.3 | 0.097 | 2889 | 460 | 79.6 | 12.5 |
40 | 24.01 | 2.13 | 51.1 | 39.7 | 0.117 | 3243 | 589 | 77.7 | 11.5 |
45 | 23.99 | 2.76 | 66.2 | 53.2 | 0.141 | 3603 | 726 | 80.4 | 11.0 |
50 | 23.94 | 3.59 | 85.9 | 68.8 | 0.167 | 3936 | 841 | 80.1 | 9.8 |
55 | 23.93 | 4.39 | 105.1 | 83.4 | 0.187 | 4258 | 975 | 79.4 | 9.3 |
60 | 23.89 | 5.54 | 132.4 | 105.7 | 0.221 | 4569 | 1170 | 79.8 | 8.8 |
65 | 23.87 | 6.82 | 162.8 | 129.5 | 0.254 | 4869 | 1310 | 79.5 | 8.0 |
70 | 23.83 | 8.26 | 196.8 | 157.9 | 0.292 | 5163 | 1532 | 80.2 | 7.8 |
75 | 23.81 | 9.51 | 226.4 | 179.2 | 0.314 | 5450 | 1676 | 79.2 | 7.4 |
80 | 23.77 | 10.99 | 261.2 | 205.7 | 0.343 | 5728 | 1847 | 78.8 | 7.1 |
85 | 23.73 | 12.91 | 306.4 | 239.1 | 0.381 | 5993 | 2045 | 78.0 | 6.7 |
90 | 23.69 | 14.66 | 347.3 | 265.0 | 0.404 | 6263 | 2238 | 76.3 | 6.4 |
95 | 23.66 | 16.60 | 392.8 | 298.1 | 0.437 | 6513 | 2354 | 75.9 | 6.0 |
100 | 23.61 | 18.61 | 439.4 | 328.1 | 0.466 | 6724 | 2515 | 74.7 | 5.7 |
Senario Aplikasi
- Fotografi Udara dan Videografi
- Ukur dan Pemetaan UAV
- Dron Perindustrian dan Pertanian
- Dron Berbilang Rotor Tahan Lama
Mengapa Memilih Set Lengan Dron MAD 4x08?
Sistem pendorong bersepadu ini menawarkan tujahan yang kuat, kecekapan tinggi, dan ciri kawalan pintar dioptimumkan untuk aplikasi UAV profesional. Gabungan daripada MAD 4008 motor tanpa berus, kipas lipat SPIRO AW, dan 40A FOC ESC memastikan penerbangan yang stabil, penggunaan kuasa yang cekap, dan operasi bunyi rendah.

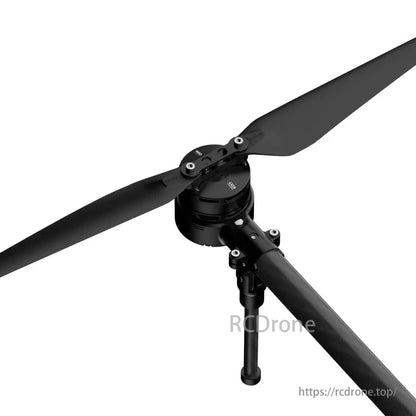

MAD 4X08 ialah set lengan pendorong bersepadu yang ditala untuk fotografi dan tinjauan udara profesional. Ia mempunyai beban paksi tunggal 850g-1150g, tujahan maksimum 2515g, dan termasuk motor MAD 4008, FOC 40A ESC dan SPIRO AW1548 kipas lipat. Sistem ini direka untuk pemasangan yang mudah dan prestasi yang boleh dipercayai.

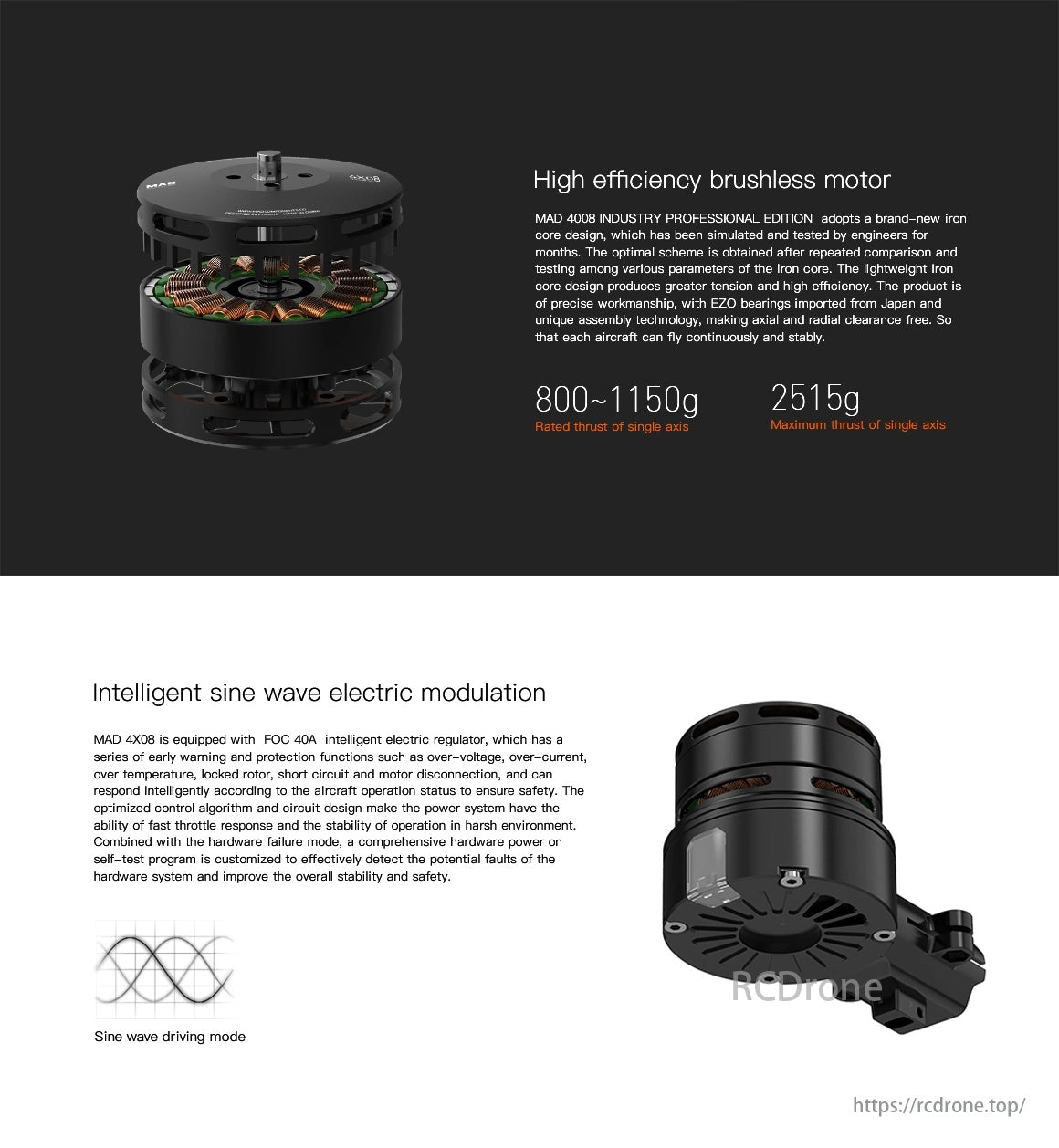

Motor tanpa berus kecekapan tinggi dengan reka bentuk teras besi ringan, menghasilkan ketegangan yang lebih besar dan kecekapan tinggi. Teras berkadar 800-1150g, tujahan maksimum 2515g. Dilengkapi dengan pengawal selia elektrik pintar FOC 40A untuk keselamatan dan kestabilan dalam persekitaran yang keras.

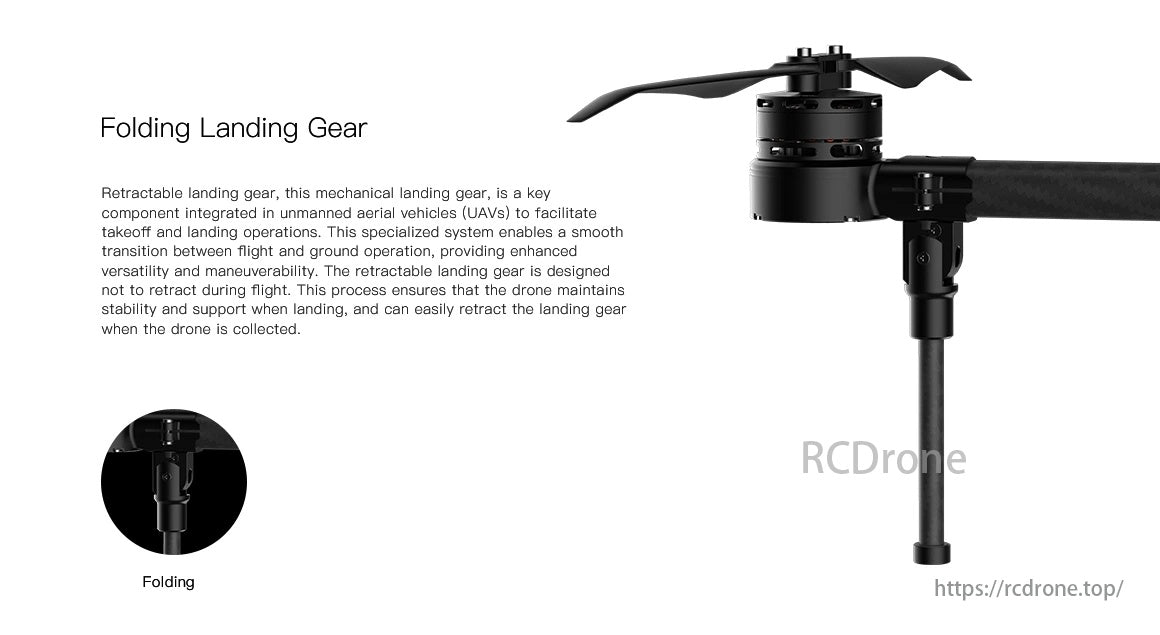

Gear Pendaratan Lipat: Gear pendaratan boleh ditarik balik, komponen utama dalam UAV, memudahkan berlepas dan mendarat. Ia memastikan peralihan yang lancar, meningkatkan fleksibiliti dan kebolehgerakan. Direka bentuk untuk tidak menarik balik semasa penerbangan, ia mengekalkan kestabilan semasa mendarat dan boleh ditarik balik dengan mudah selepas pengumpulan.

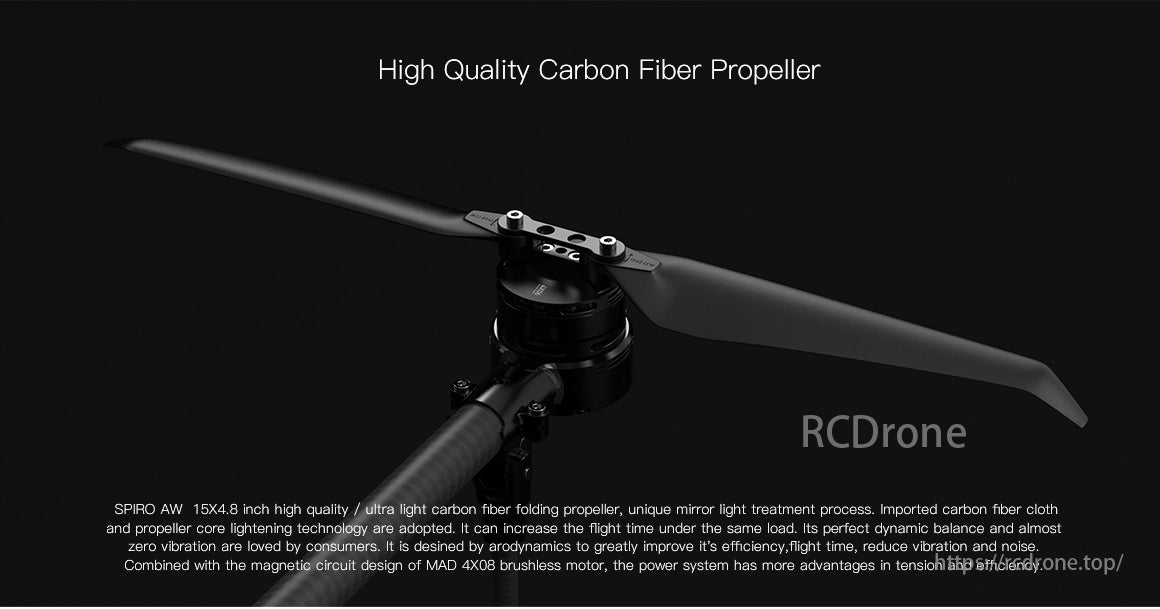

Baling-baling Gentian Karbon Berkualiti Tinggi. SPIRO AW 15X4.8 inci kipas menggunakan rawatan cahaya cermin yang unik dan kain gentian karbon yang diimport. Ia meningkatkan masa penerbangan, menawarkan keseimbangan sempurna, mengurangkan getaran dan bunyi. Digabungkan dengan motor tanpa berus MAD 4X08, ia meningkatkan ketegangan dan kecekapan.

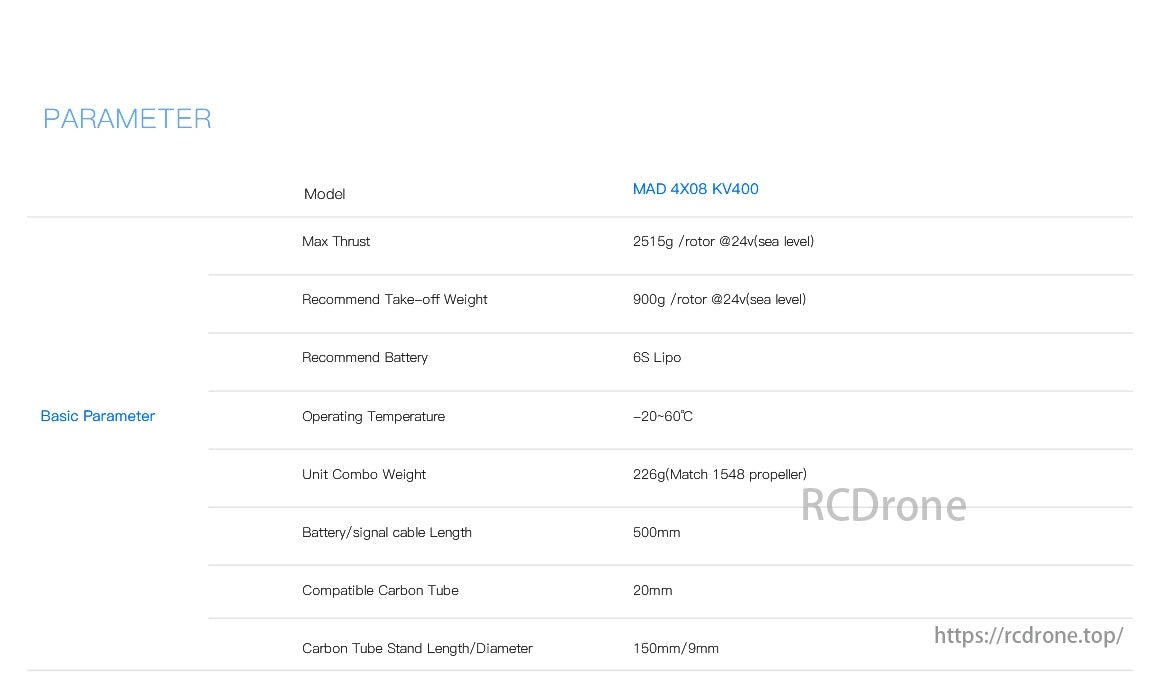

Model MAD 4X08 KV400. Tujahan maksimum: 2515g/pemutar pada paras laut 24V. Berat lepas landas yang disyorkan: 900g/rotor pada paras laut 24V. Bateri: 6S Lipo. Suhu operasi: -20 hingga 60°C. Berat kombo unit: 226g dengan 1548 kipas. Panjang kabel: 500mm. Tiub karbon yang serasi: 20mm. Pendirian tiub karbon: 150mm/9mm.

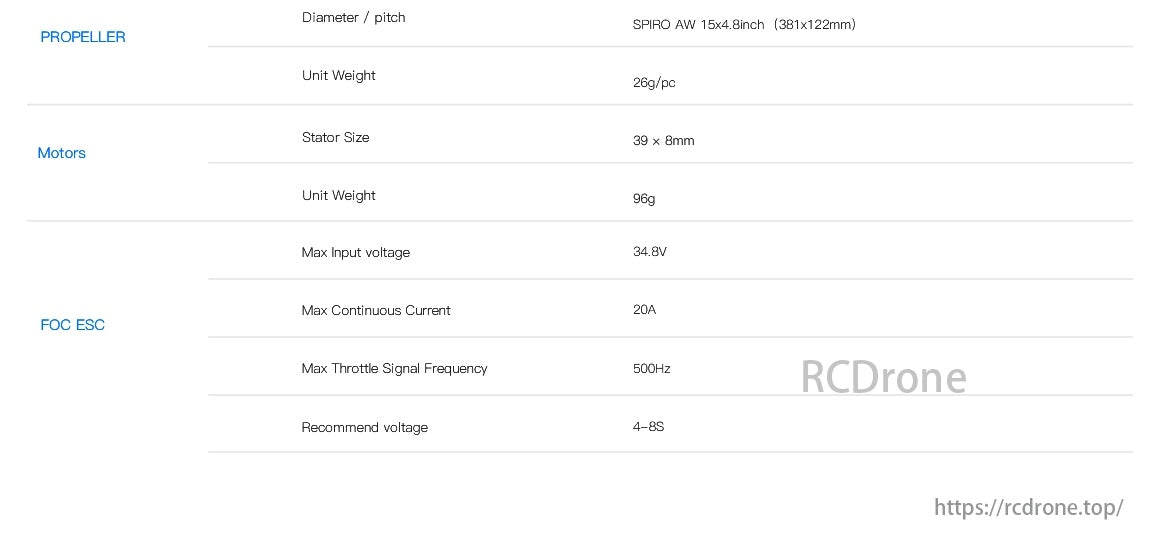

Kipas: SPIRO AW 15x4.8 inci, 26g/pc. Motor: Saiz pemegun 39x8mm, 96g. FOC ESC: Voltan input maksimum 34.8V, arus berterusan maksimum 20A, kekerapan isyarat pendikit maksimum 500Hz, mengesyorkan voltan 4-8S.

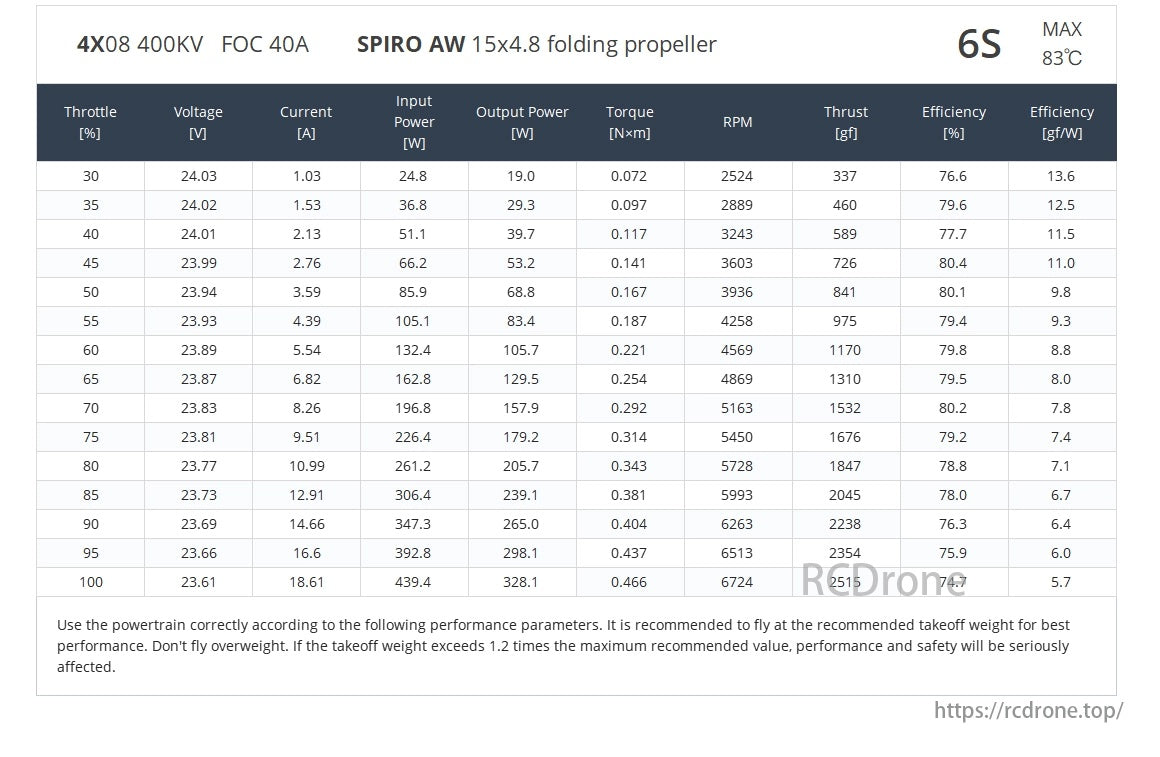

Data untuk motor 4X08 400KV FOC 40A dengan kipas lipat SPIRO AW 15x4.8 pada bateri 6S. Termasuk pendikit, voltan, arus, kuasa, tork, RPM, tujahan, kecekapan. Prestasi optimum pada berat berlepas yang disyorkan; elakkan beban berlebihan untuk keselamatan dan prestasi.
