Mad Hb30-47.5x18 set lengan drone - M40C30 10kv 30kg thrust 17kw 80a Esc Multirotor Propulsion untuk Vtol / Heavy Lift Drone
Mad Hb30-47.5x18 set lengan drone - M40C30 10kv 30kg thrust 17kw 80a Esc Multirotor Propulsion untuk Vtol / Heavy Lift Drone
MAD
Tidak dapat memuatkan ketersediaan pengambilan
Gambaran keseluruhan
The MAD HB30-47.5X18 Set Lengan Dron ialah sistem pendorong berprestasi tinggi untuk aplikasi e-VTOL dan UAV angkat berat, menampilkan motor IPE M40C30 bersepadu, SineSic Pro 80A ESC dan kipas gentian karbon CB2 47.5x18. Direka bentuk untuk menyampaikan 30kg (66.1 lbs) tujahan berterusan setiap pemutar dan tujahan maksimum 74kg, sistem ini sesuai untuk aplikasi yang memerlukan kapasiti muatan tinggi, ketahanan yang lama dan kecekapan yang dioptimumkan.
Dengan output kuasa puncak 17.4kW (23HP) dan ESC bertaraf IP67, set lengan HB30 memastikan operasi yang boleh dipercayai dalam menuntut sektor mobiliti industri dan udara. Motor kecekapan tinggi, ESC canggih dan kipas gentian karbon ringan memberikan kestabilan, ketahanan dan kawalan ketepatan, menjadikannya pilihan yang tepat untuk UAV berbilang pemutar, dron pengangkutan kargo, kereta terbang dan projek mobiliti udara bandar.
Ciri-ciri Utama
- Keupayaan Tujahan Tinggi – Menyediakan 30kg tujahan berterusan dan 74kg tujahan puncak setiap pemutar, menyokong aplikasi UAV angkat berat.
- Motor Berkuasa Tinggi & ESC – Dilengkapi dengan a Motor MAD M40C30 IPE V3.0 dan SineSic Pro 80A ESC menyampaikan sehingga Kuasa 17.4kW.
- Bahan & Reka Bentuk Termaju – Dibina dengan aluminium gred penerbangan, galas Jepun, dan magnet melengkung untuk ketahanan dan kecekapan yang dipertingkatkan.
- IP67 Kalis Air ESC – Memastikan operasi yang boleh dipercayai dalam keadaan persekitaran yang keras, menawarkan rintangan habuk dan air.
- Dioptimumkan untuk Voltan Tinggi – Menyokong Operasi 354V-400V, serasi dengan Sistem bateri LiPo 96S-100S.
Spesifikasi Teknikal
Data Motor
| Spesifikasi | Butiran |
|---|---|
| Model Motor | GILA M40C30 IPE V3.0 |
| RPM/V | 10 KV |
| Saiz Motor | D:151.4 × 81 mm |
| Rintangan Dalaman | 387 mΩ |
| Tiada Arus Beban | 1.8A / 50V |
| Berat Motor | 3460 g |
| Teras Berterusan Disyorkan | 30 kg |
| Voltan Nominal | 354V-400V |
| Panjang Kabel | 150 mm (wayar enamel lanjutan) |
| Arus Maksimum | 49 A |
| Kuasa Maksimum | 17,467 W |
| Teras Maksimum | 74 kg |
| Diameter Aci | DALAM: 25 mm |
| Stator | TAIWAN / Anticorrosive |
Data ESC
| Spesifikasi | Butiran |
|---|---|
| Model ESC | SineSic Pro 80A 16KW (150V~435V) |
| Saiz (L×W×H) | 197.0 × 88.0 × 59.5 mm |
| Tahap Perlindungan | IP67 |
| Bateri yang disyorkan | 96~100S LiPo |
| Panjang Kabel (Input) | 690 mm (Dawai Fleksibel Silikon 10AWG) |
| Panjang Kabel (Output) | 600 mm (Dawai Fleksibel Silikon 10AWG) |
| Berat badan | 1400g |
| Arus Berterusan | 80A (di bawah penyejukan yang baik) |
| Arus Segera | 150A (di bawah penyejukan yang baik) |
| Voltan Isyarat Input PWM | 3.3V/5V |
| Panjang Kabel (Isyarat) | 1250 mm (Wayar Fleksibel PVC 9 Teras) |
| Panjang Kabel (Dawai LED) | 155 mm (Dawai Fleksibel PVC 4 Teras dengan Penyambung Kalis Air) |
Data Kipas
| Spesifikasi | Butiran |
|---|---|
| Model Baling-baling | CB2 47.5X18 MATT (1206.5 × 457.2 mm) |
| bahan | Gentian karbon berkualiti tinggi + Resin |
| Berat Tunggal | 463 g |
| taip | tetap |
Prestasi & Data Ujian
Graf Prestasi Motor
Graf di bawah memaparkan motor kuasa input, kecekapan, tujahan dan kelajuan putaran, diuji pada Input 400V dan 25°C.
(Rujuk graf operasi motor yang disediakan untuk analisis terperinci).
Data Ujian (354V)
| Pendikit [%] | Voltan [V] | Semasa [A] | Kuasa Input [W] | Kuasa Output [W] | Tork [N·m] | RPM | Teras [gf] | Kecekapan [%] | Kecekapan [gf/W] |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 353.7 | 1.92 | 679.1 | 505.6 | 3.919 | 1232 | 7372 | 74.5 | 10.9 |
| 40 | 353.7 | 4.33 | 1531.5 | 1302.3 | 7.389 | 1683 | 13984 | 85.0 | 9.1 |
| 50 | 353.73 | 8.22 | 2907.7 | 2567.3 | 11.747 | 2087 | 22269 | 88.3 | 7.7 |
| 60 | 353.69 | 13.88 | 4909.2 | 4370.5 | 17.021 | 2452 | 32227 | 89.0 | 6.6 |
| 80 | 353.61 | 31.05 | 10979.6 | 9819.1 | 29.551 | 3173 | 55502 | 89.4 | 5.1 |
| 100 | 353.56 | 48.95 | 17306.8 | 15017.4 | 39.835 | 3600 | 73978 | 86.8 | 4.3 |
Data Ujian (400V)
| Pendikit [%] | Voltan [V] | Semasa [A] | Kuasa Input [W] | Kuasa Output [W] | Tork [N·m] | RPM | Teras [gf] | Kecekapan [%] | Kecekapan [gf/W] |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 399.42 | 1.69 | 675.0 | 513.9 | 3.961 | 1239 | 7372 | 76.1 | 10.9 |
| 50 | 399.44 | 7.26 | 2899.9 | 2541.1 | 11.666 | 2080 | 22140 | 87.6 | 7.6 |
| 70 | 399.39 | 21.27 | 7523.0 | 6790.3 | 22.937 | 2827 | 42634 | 90.3 | 5.7 |
| 90 | 399.3 | 37.85 | 15113.5 | 13343.9 | 36.522 | 3489 | 68141 | 88.3 | 4.5 |
| 100 | 399.33 | 43.74 | 17466.7 | 15268.3 | 40.366 | 3612 | 73866 | 87.4 | 4.2 |
Aplikasi
- e-VTOL & Drone Angkat Berat
- UAV & Logistik Kargo
- Aeroangkasa & Penyelidikan
- Pengawasan Industri
- Mobiliti Udara Bandar
ini set lengan dron bersepadu direka untuk aplikasi UAV profesional memerlukan tujahan tinggi, kecekapan, dan ketahanan. Sesuai untuk jarak jauh dan beban tinggi misi, HB30 ialah sebuah sistem pendorongan peneraju industri.
Butiran
Sistem pendorong Hummingbird HB30 untuk dron muatan berat. Mempunyai aluminium berkualiti tinggi, galas Jepun dan magnet melengkung. Beroperasi pada 100-600V dengan ujian 400V yang menunjukkan kuasa maksimum 17.2kW, tujahan 81kg, dan kecekapan sehingga 99%. Sesuai untuk pesawat berskala besar dengan kuasa optimum.

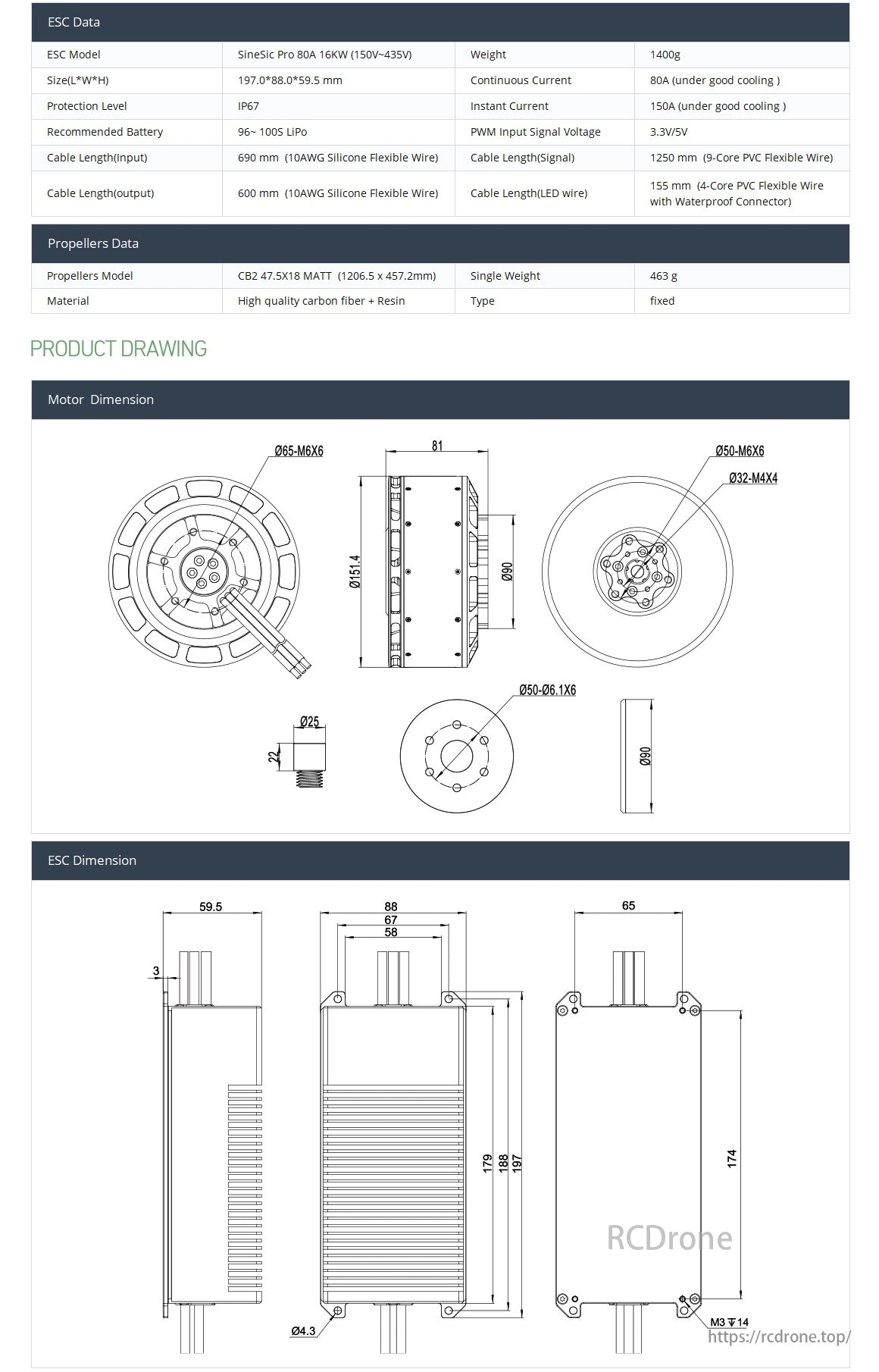

Data ESC: SineSic Pro 80A, 16KW, berat 1400g. Perlindungan IP67, bateri LiPo 96-1005 disyorkan. Kipas: CB2 47.5x18 MATT, 463g setiap satu. Dimensi motor dan dimensi ESC disediakan dengan ukuran terperinci untuk pemasangan dan keserasian. Arus berterusan 80A, arus segera 150A di bawah penyejukan yang baik.

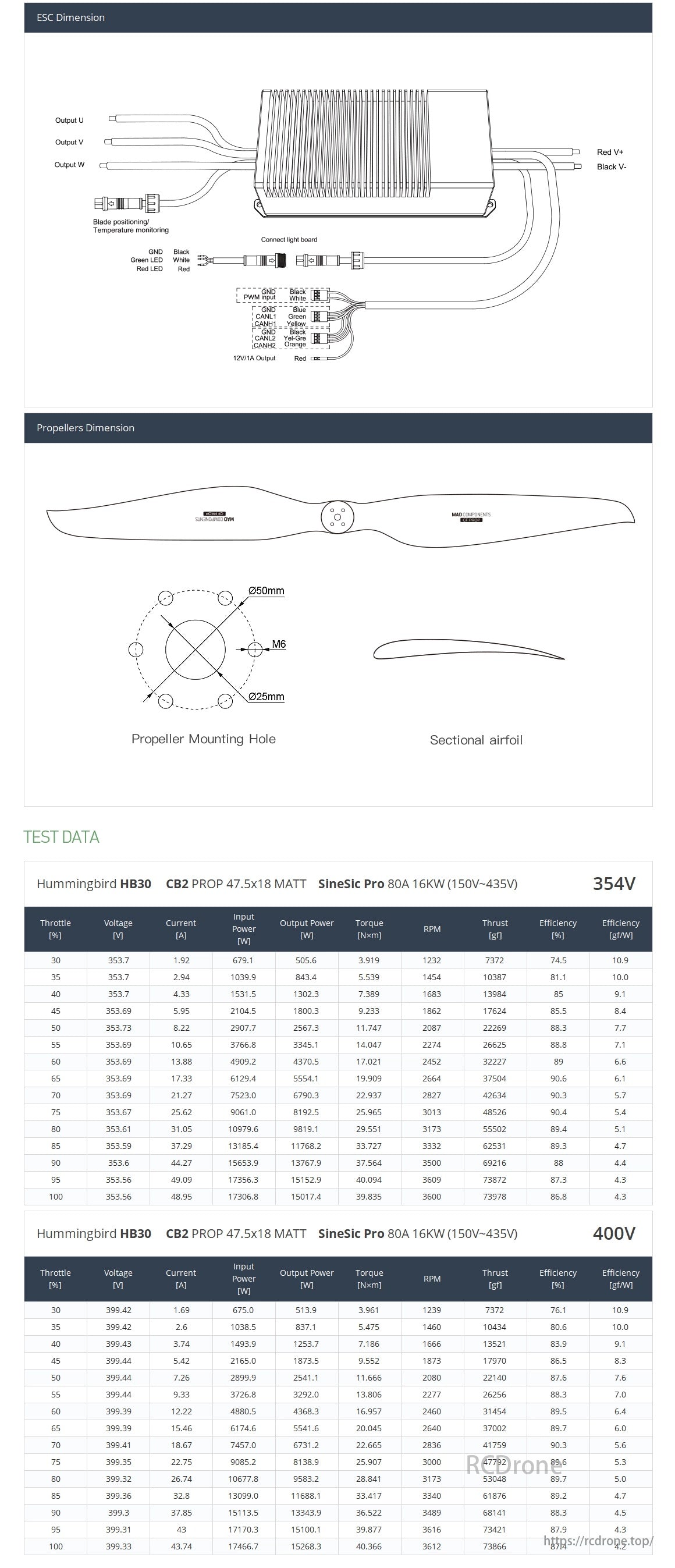

ESC dan dimensi kipas adalah terperinci, termasuk gambar rajah pendawaian. Data ujian untuk Hummingbird HB30 dengan CB2 PROP 47.5x18 MATT pada 354V dan 400V menunjukkan pelbagai tetapan pendikit, voltan, arus, kuasa, tork, RPM, tujahan, kecekapan dan nilai kecekapan khusus merentas keadaan operasi yang berbeza.
