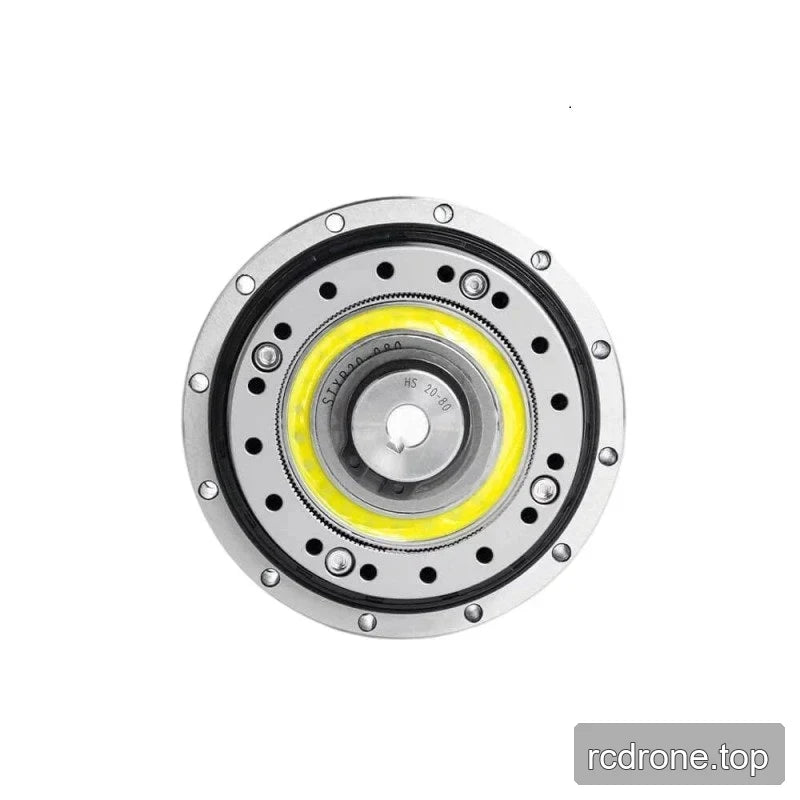

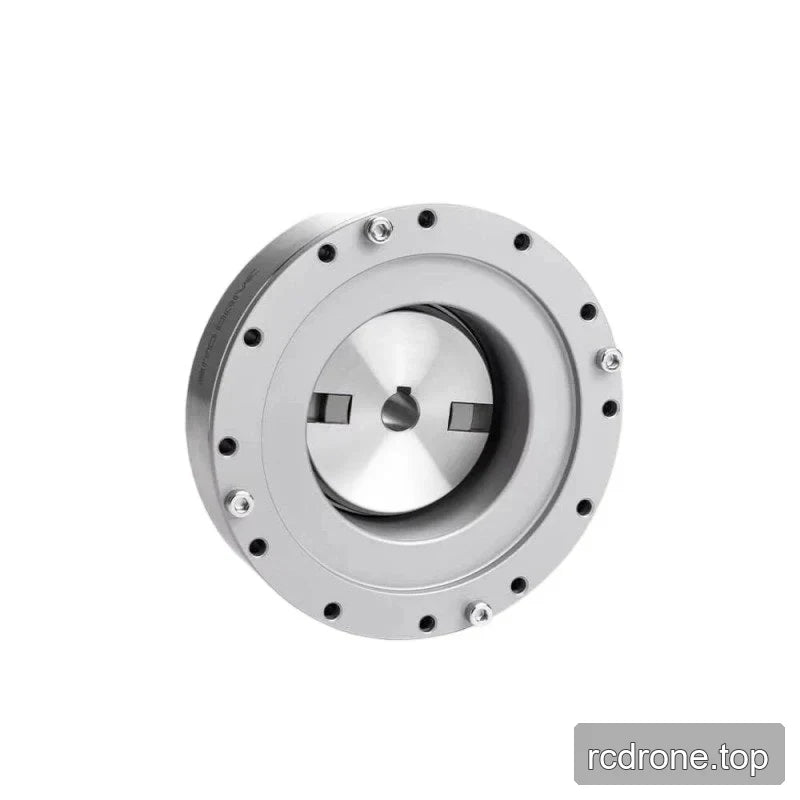

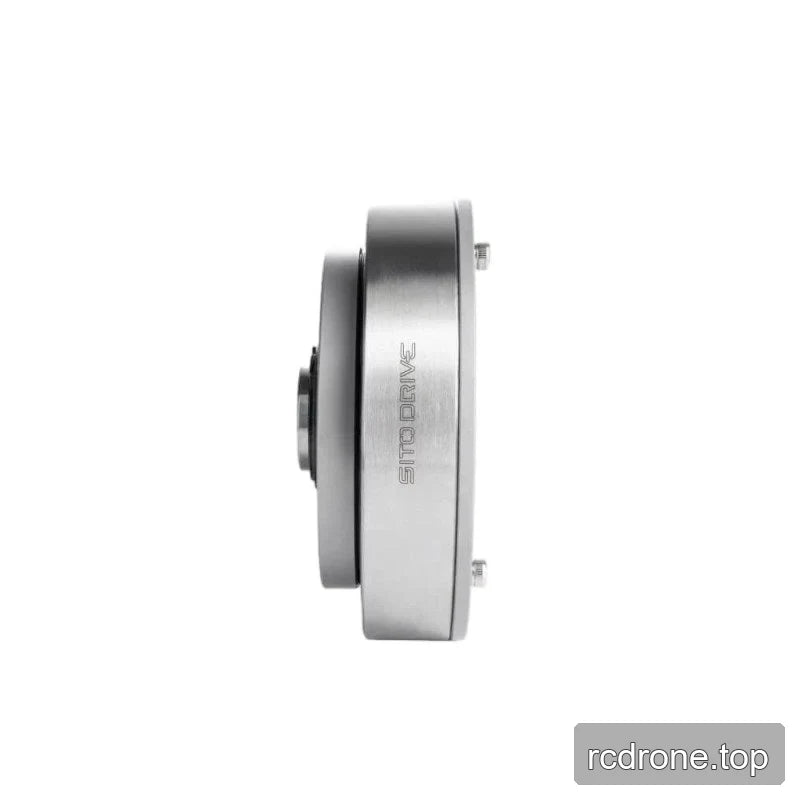

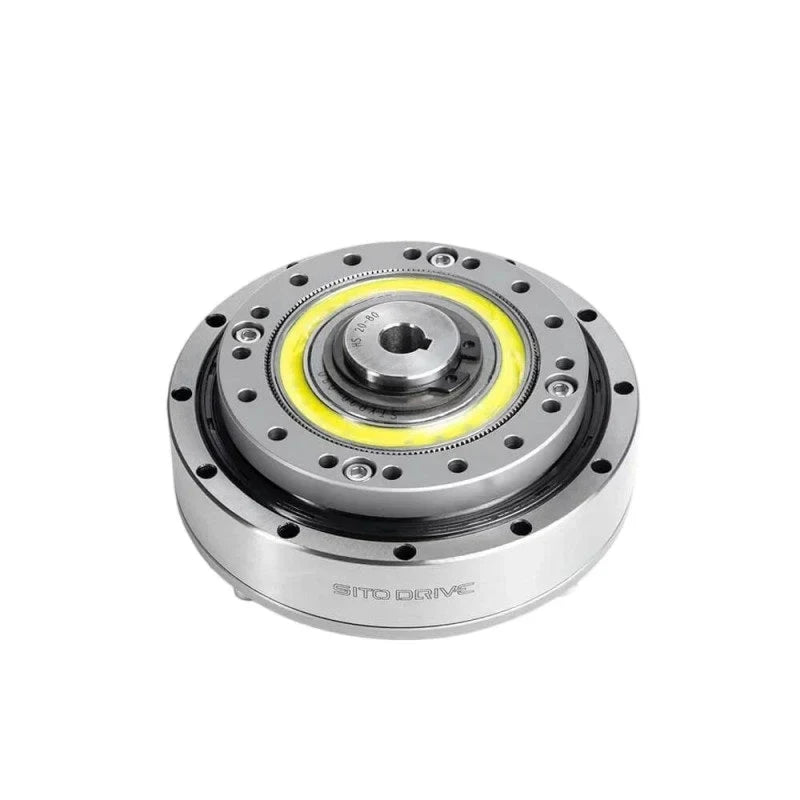

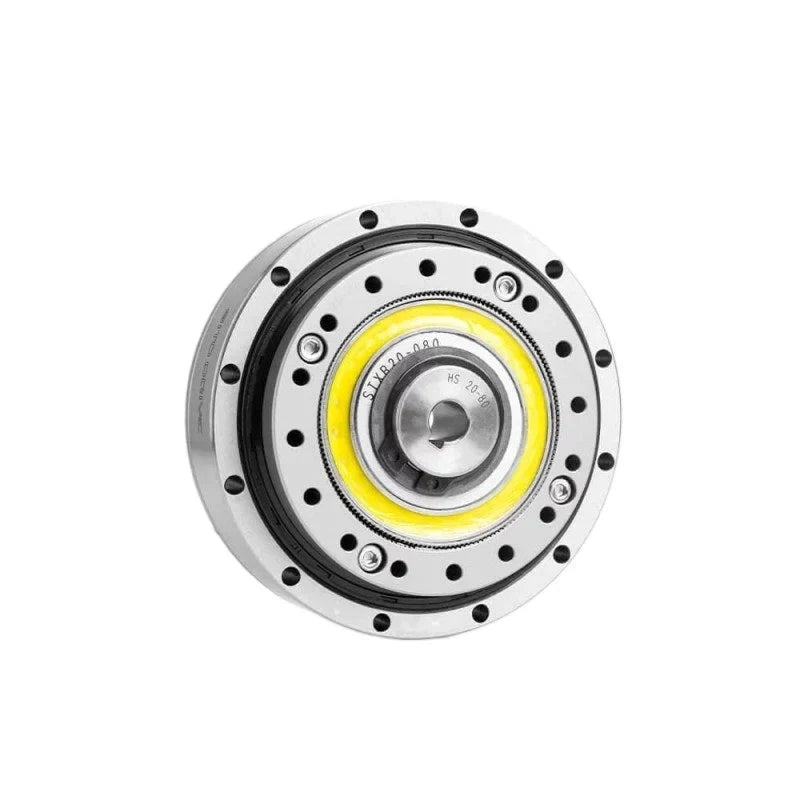

SITO DRIVE HS-20-I Pengurang, Nisbah Kelajuan 30–120, untuk Aplikasi Pergerakan Robotik

SITO DRIVE

$384.72 USD

Jualan Habis dijual

Taxes included. Penghantaran dikira semasa pembayaran.

Nisbah Kelajuan 30 50 80 100 120

Kuantiti

Lihat butiran penuh

Tinjauan

Pengurang SITO DRIVE HS-20-I ditawarkan dalam pilihan nisbah penghantaran 30, 50, 80, 100, dan 120 untuk aplikasi robotik dan gerakan. Pada kelajuan input 2000 rpm, tork yang dinilai berkisar antara 15 hingga 40 Nm mengikut nisbah. Pilih nisbah yang sesuai untuk pengurangan yang diperlukan, sambil membandingkan had tork yang sepadan dan spesifikasi backlash untuk pilihan yang dipilih.

Ciri-ciri

Lima nisbah penghantaran yang boleh dipilih: 30, 50, 80, 100, dan 120.
Kelajuan input maksimum yang dibenarkan adalah 6500 rpm dan kelajuan purata yang dibenarkan adalah 3500 rpm untuk setiap nisbah yang disenaraikan.
Backlash ≤20 arcsec untuk nisbah 30 dan 50, dan ≤10 arcsec untuk nisbah 80, 100, dan 120.

Spesifikasi

Parameter	Ratio 30	Ratio 50	Ratio 80	Ratio 100	Ratio 120
Model	HS-20-I	HS-20-I	HS-20-I	HS-20-I	HS-20-I
Ratio penghantaran	30	50	80	100	120
Torque yang dinilai pada 2000 rpm input	15 Nm	25 Nm	34 Nm	40 Nm	40 Nm
Torque puncak yang dibenarkan semasa mula/henti	27 Nm	56 Nm	74 Nm	82 Nm	87 Nm
Torque beban purata maksimum yang dibenarkan	20 Nm	34 Nm	47 Nm	49 Nm	49 Nm
Torque maksimum segera	50 Nm	98 Nm	127 Nm	147 Nm	147 Nm
Kelajuan input maksimum yang dibenarkan	6500 rpm	6500 rpm	6500 rpm	6500 rpm	6500 rpm
Kelajuan purata yang dibenarkan	3500 rpm	3500 rpm	3500 rpm	3500 rpm	3500 rpm
Momen inersia	0.193 (×10⁻⁴ kg·m²)	0.193 (×10⁻⁴ kg·m²)	0.193 (×10⁻⁴ kg·m²)	0.193 (×10⁻⁴ kg·m²)	0.193 (×10⁻⁴ kg·m²)
Backlash	≤20 arcsec	≤20 arcsec	≤10 arcsec	≤10 arcsec	≤10 arcsec

SITO HS 20 I Reducer — Model 3D (STEP)

SITO HS 20 I Lukisan pemasangan — Lukisan Pemasangan (PDF)

Permohonan

Gunakan Reducer HS-20-I dalam robot humanoid, lengan robot, exoskeleton, robot berkaki empat, kenderaan AGV, dan robot ARU di mana nisbah pengurangan yang boleh dipilih dapat disesuaikan dengan nilai tork dan backlash yang diperlukan. Untuk reka bentuk sendi robot dan paksi lengan, jadual tork khusus nisbah menyokong pemilihan berdasarkan kelajuan input dan keadaan beban yang dijangkakan.
