T-Motor VL1380 KV60 Motor UAV 24S untuk 140-150kg MTOW (Quad) VTOL, 83kg Daya Tolak Maks/ Lengan
T-Motor VL1380 KV60 Motor UAV 24S untuk 140-150kg MTOW (Quad) VTOL, 83kg Daya Tolak Maks/ Lengan
T-MOTOR
Tidak dapat memuatkan ketersediaan pengambilan
Overview
Motor T-Motor VL1380 KV60 adalah motor UAV VTOL yang direka untuk platform sayap kompaun beban tinggi. Voltan sistem yang disyorkan adalah 24S, dengan MTOW (Quad) yang disyorkan sebanyak 140~150kg dan daya angkat maksimum/arm sebanyak 83kg.
Ciri Utama

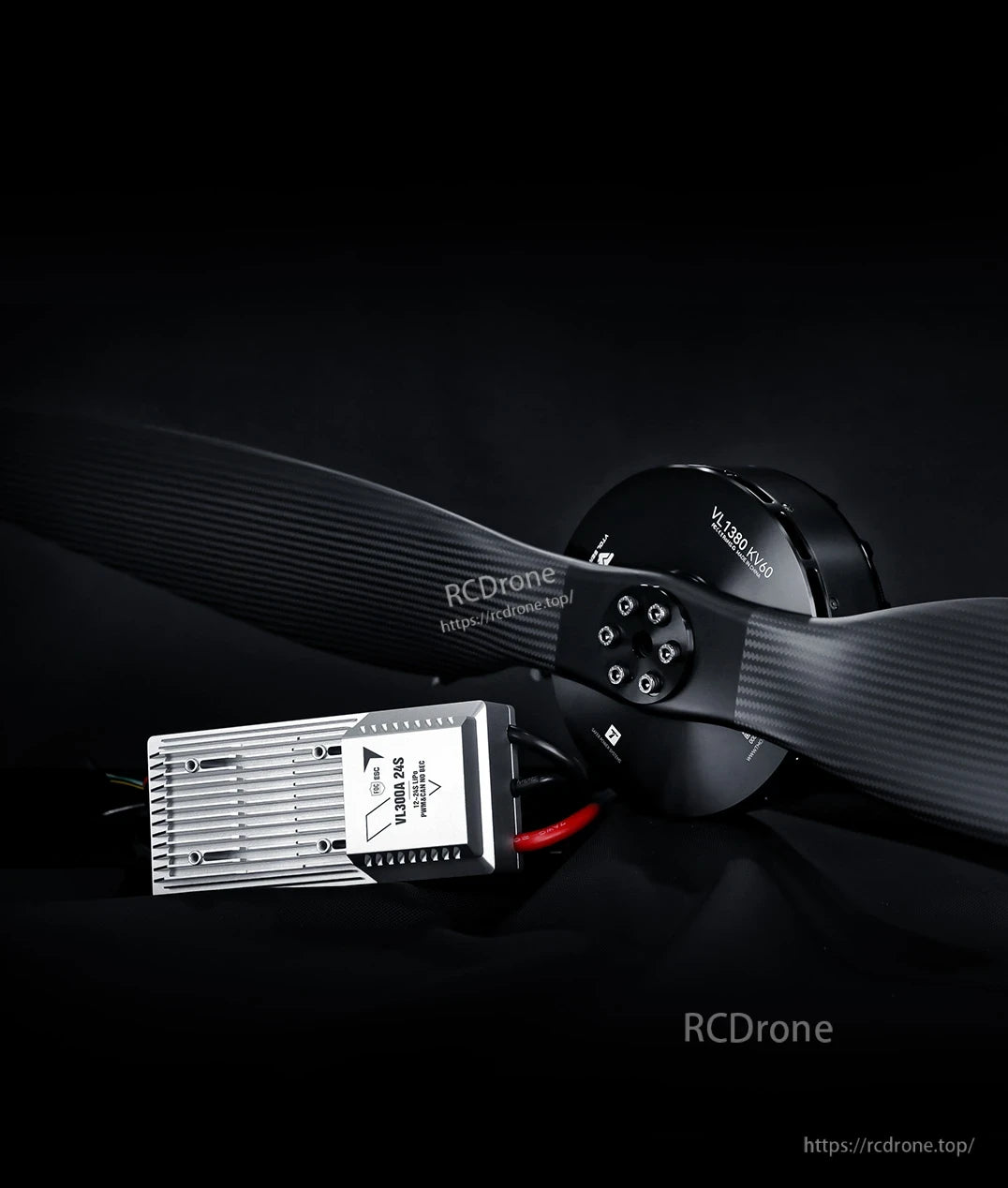

- Pasangan sistem pendorong siri VL: motor VL1380 KV60 + ESC VL300A + propeller VZ45.
- Kunci propeller yang cepat dan ekonomik: kunci propeller sudut khusus 360°; ESC menyesuaikan arus untuk mengawal tork bagi kunci adaptif.
- Penggunaan kuasa kunci propeller: kira-kira 10W.

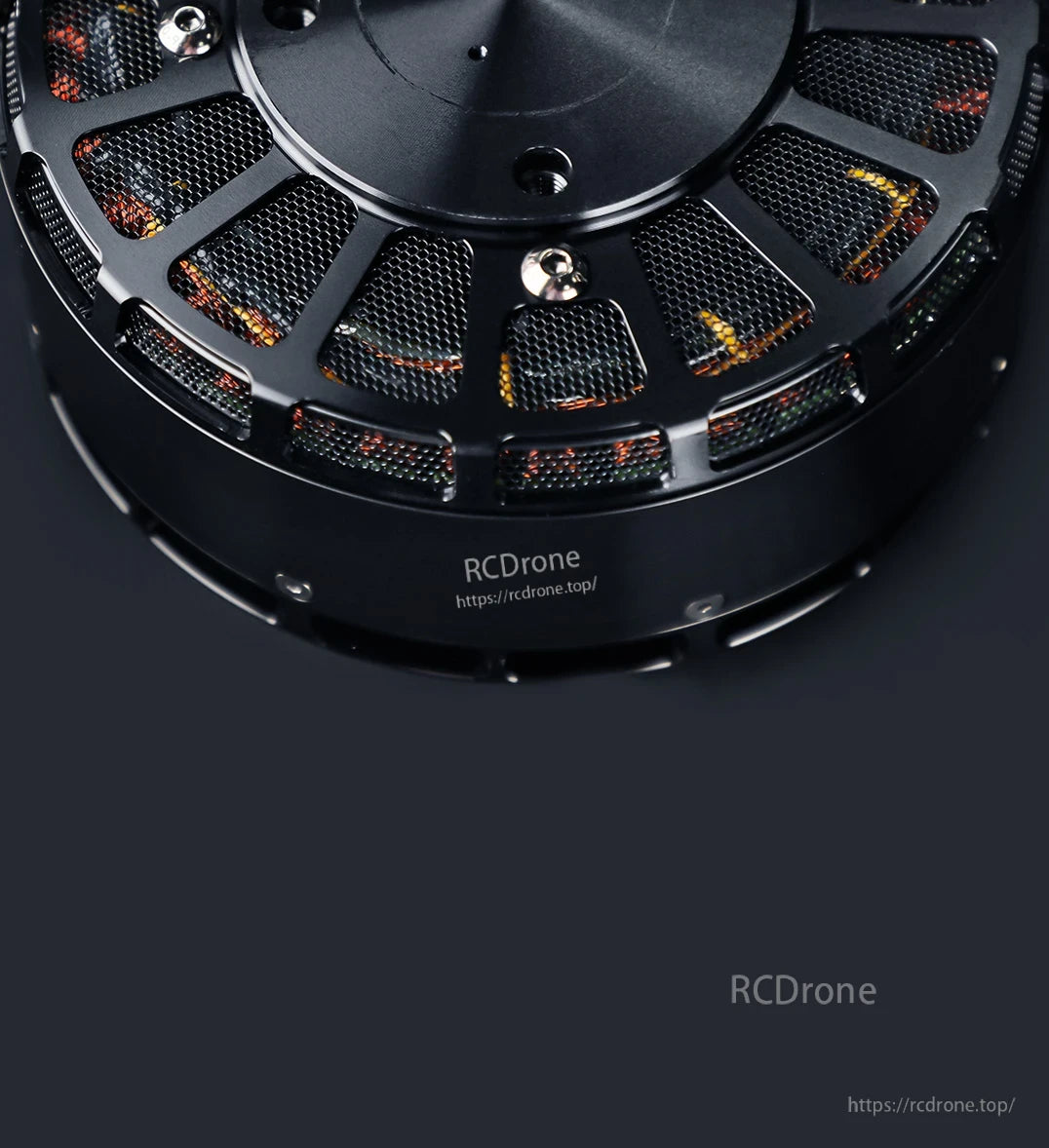

- Pernyataan IP45 dalam bahan produk: jaring kalis habuk dan struktur motor yang dioptimumkan dinyatakan untuk meningkatkan penarafan perlindungan kepada IP45.

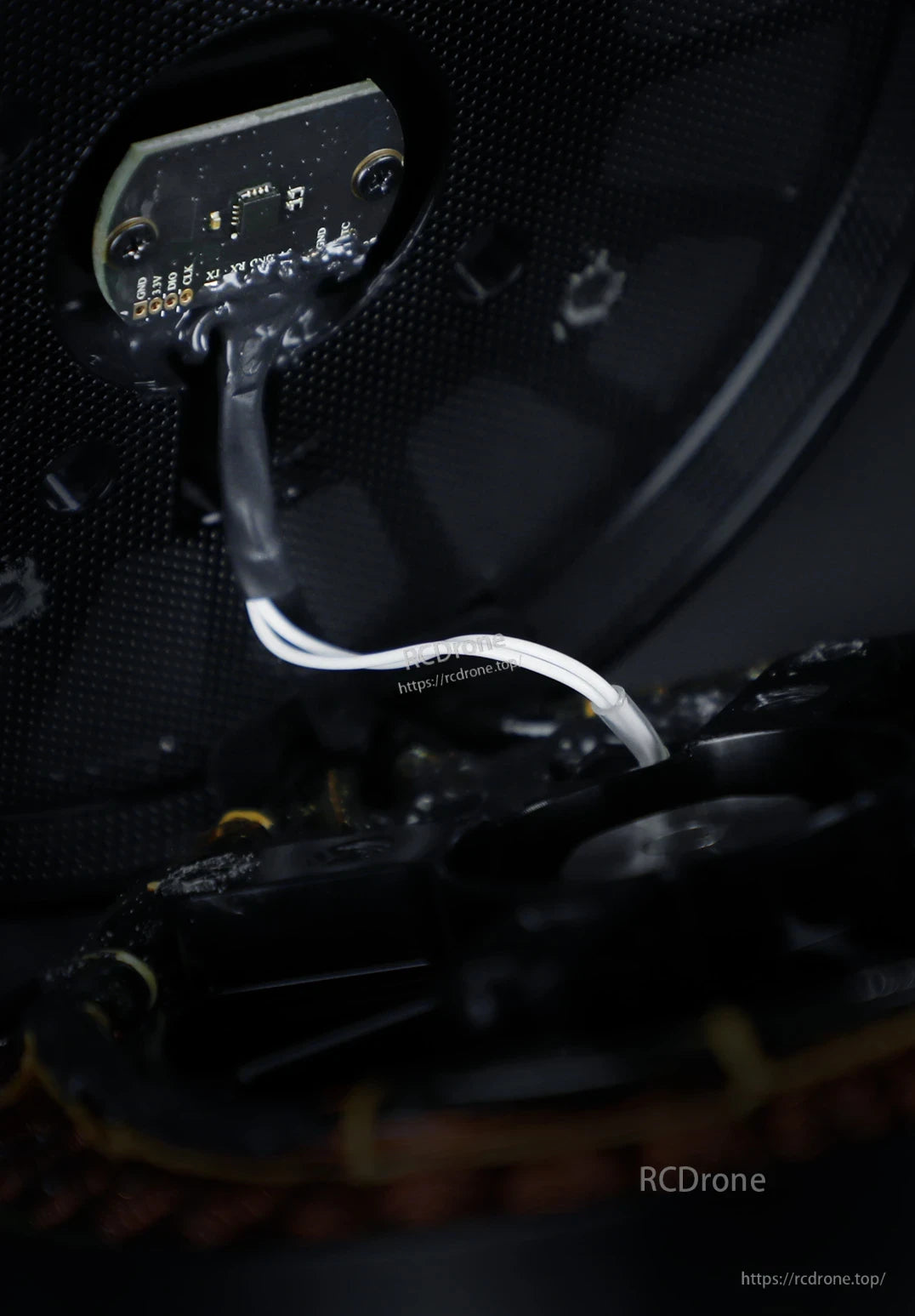

- Maklum balas suhu & pemantauan masa nyata: untuk operasi yang stabil dan boleh dikawal di bawah beban tinggi.
Untuk pemeriksaan kesesuaian (sistem kuasa 24S, integrasi PWM/CAN, pemilihan propeller) dan sokongan pesanan, hubungi https://rcdrone.top/ atau emel support@rcdrone.top.
Spesifikasi
Motor (VL1380 KV60)
| Model No. | VL1380 KV60 | Tahap Magnet | 180°C |
| Saiz Motor | Φ149.6*63.8mm | Kabel Pimpinan | Wayar Enameled 150mm |
| Stator | Salutan Tahan Suhu Tinggi 150°C | Wayar Tembaga | 200°C |
| Konfigurasi | 36N42P | Ujian Penebat Kuil | 1000V/5s |
| Diameter Poros | IN: 20 | Standard Keseimbangan Dinamik Rotor | ≤20mg |
| Bearing | 6904 Diimport | IP | IPX5 |
| Reka Bentuk Penyejukan Sentrifugal | YA | Saiz Pakej | 282*172*80mm |
Prestasi Motor
| Model No. | VL1380 | KV (RPM/V) | 60 |
| Voltan Dinilai (LiPo) | 24S | Arus Menganggur (15V) | 4.8A |
| Rintangan Dalaman (25°C) | 13mΩ | Arus Puncak | 230A |
| Kuasa Berterusan (180s) | 4500W | Suasana Suhu | -30~55°C |
| Daya Maksimum | 83kg | Berat Motor (Termasuk Kabel) | 2400g |
Spesifikasi ESC (VL300A 24S)
| Model No. | VL300A 24S | Pengawalan | PWM/CAN |
| Voltan Maksimum | 108V | Protokol | CAN |
| Arus Puncak (10s) | 300A (Persekitaran Terbuka Dan Suhu≤60°C) | Kunci Propeller | Kunci Propeller Elektronik |
| Arus Berterusan | 150A (Di Bawah Keadaan Penyejukan Tertentu) | Kabel Pengodam | M6-4 Penyambung Penerbangan-465±10mm |
| Penggunaan Siaga | ≤15mA | Kabel Keluaran | Kabel Silikon-Hitam-7AWG-290±10mm |
| Julat Posisi Throttle | 1100~1940us (Tetap) | Kabel Input | Kabel Silikon-Merah/Hitam-7AWG-1950±15mm |
| Frekuesi Segar Throttle | 50~500Hz | Kabel Isyarat | Kabel Terlindung-Hitam-OD4.2-5C-2030±15mm-JP-3P*2 |
| Kelajuan Respons Throttle | 300ms | Berat (Tanpa Kabel) | 825g |
Spesifikasi Prop
| Model No. | VZ45*18 Inci (1143*457.2mm) | Berat (Bilah Tunggal) | 320g |

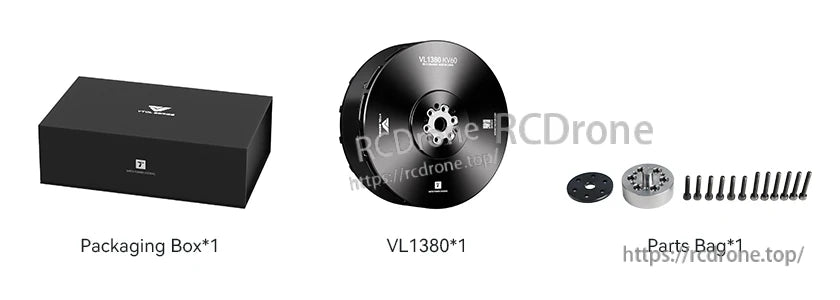

Apa yang Termasuk
- Kotak Pembungkusan*1
- VL1380*1

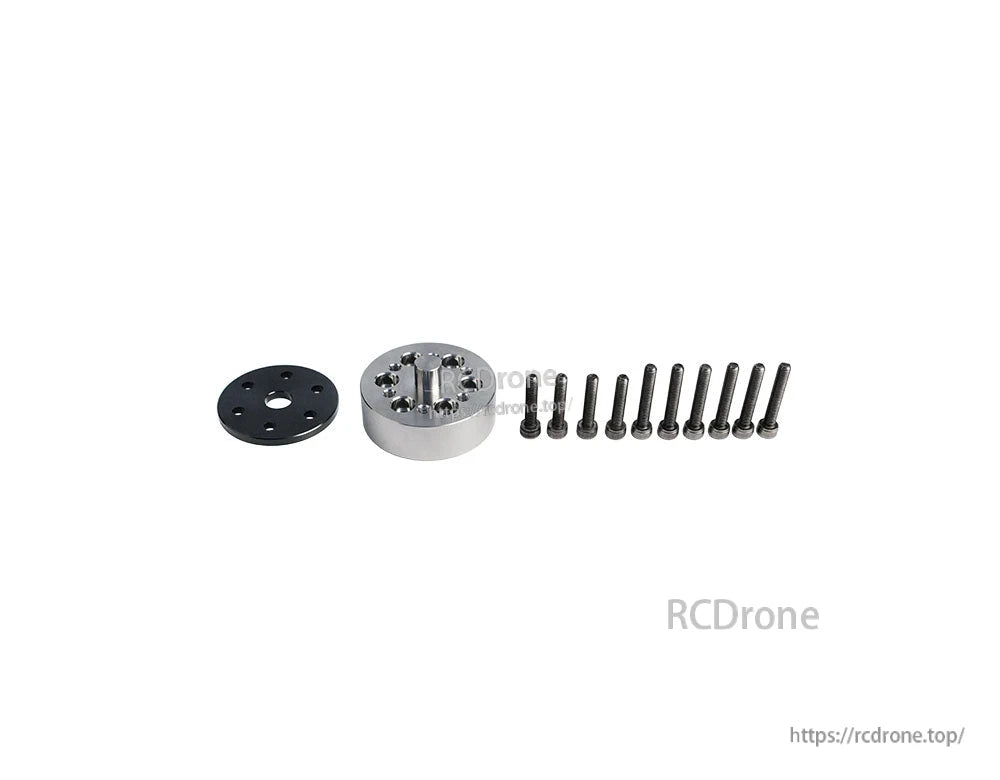

- Beg Bahagian*1
Aplikasi
- Platform UAV sayap kompaun VTOL
- Konfigurasi Quad VTOL dengan MTOW yang disyorkan 140~150kg (Quad)
Muat Turun
- Spesifikasi VL1380 KV60 (PDF)
- VL1380-STEP (ZIP)
- TM-Link_V2.0 Komputer Atas
- TM_UAVCAN_V2.3 Komunikasi CAN (PDF)
- Panduan Pengguna (PDF)
Butiran
Motor T-Motor VL1380 KV60 dipadankan dengan ESC VL300A 24S yang mempunyai sambungan PWM, RS485, dan CAN untuk integrasi yang mudah.
Propeller T-Motor menggunakan profil dua bilah yang nipis dengan kemasan anyaman serat karbon untuk binaan yang bersih dan ringan.

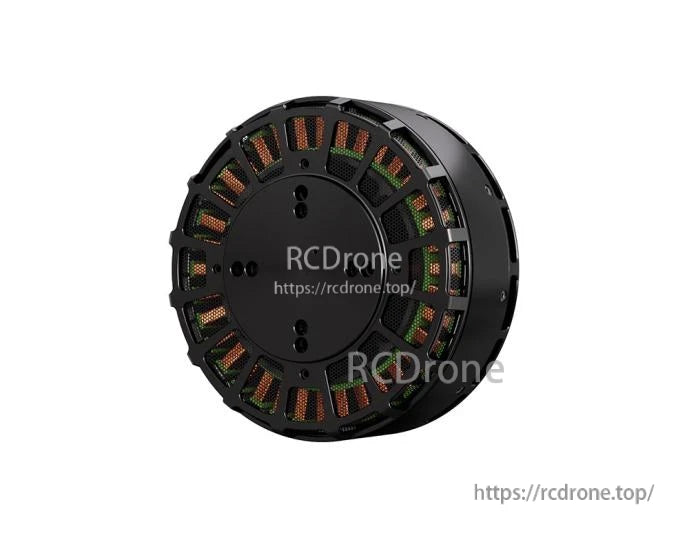

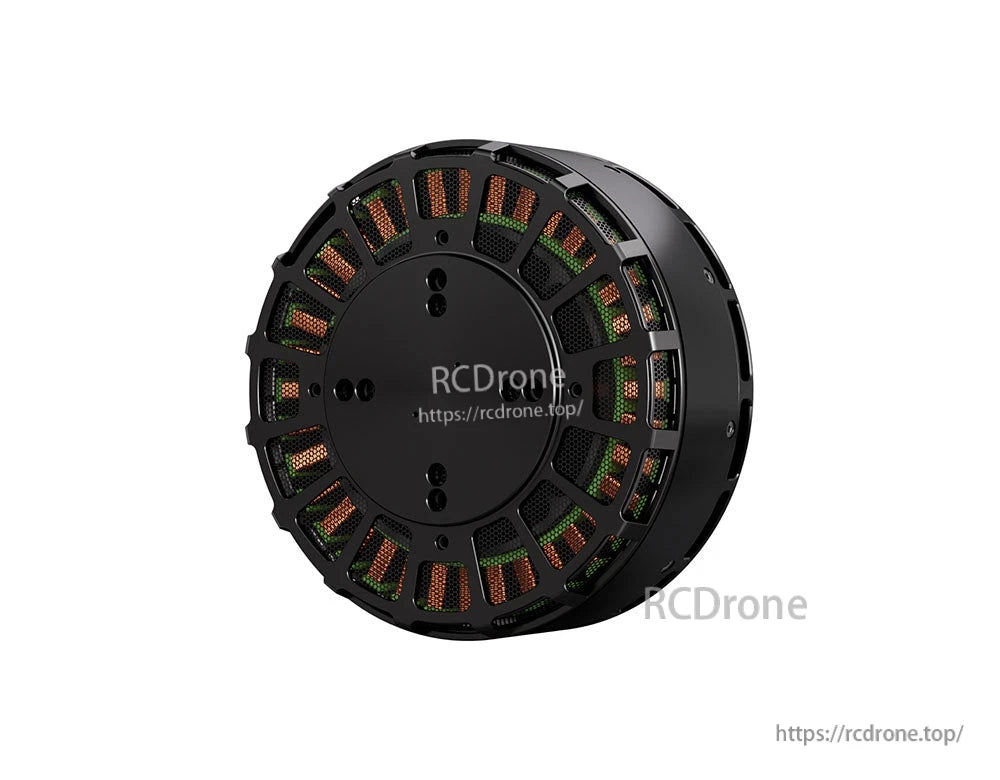

Rumah motor tanpa berus T-Motor menggunakan penutup atas jenis bernafas dan jaring untuk membantu melindungi lilitan sambil membenarkan aliran udara.
Pad yang dilabel untuk GND, 5V, TX, dan RX memudahkan penyambungan papan dengan kemas ke dalam binaan anda.

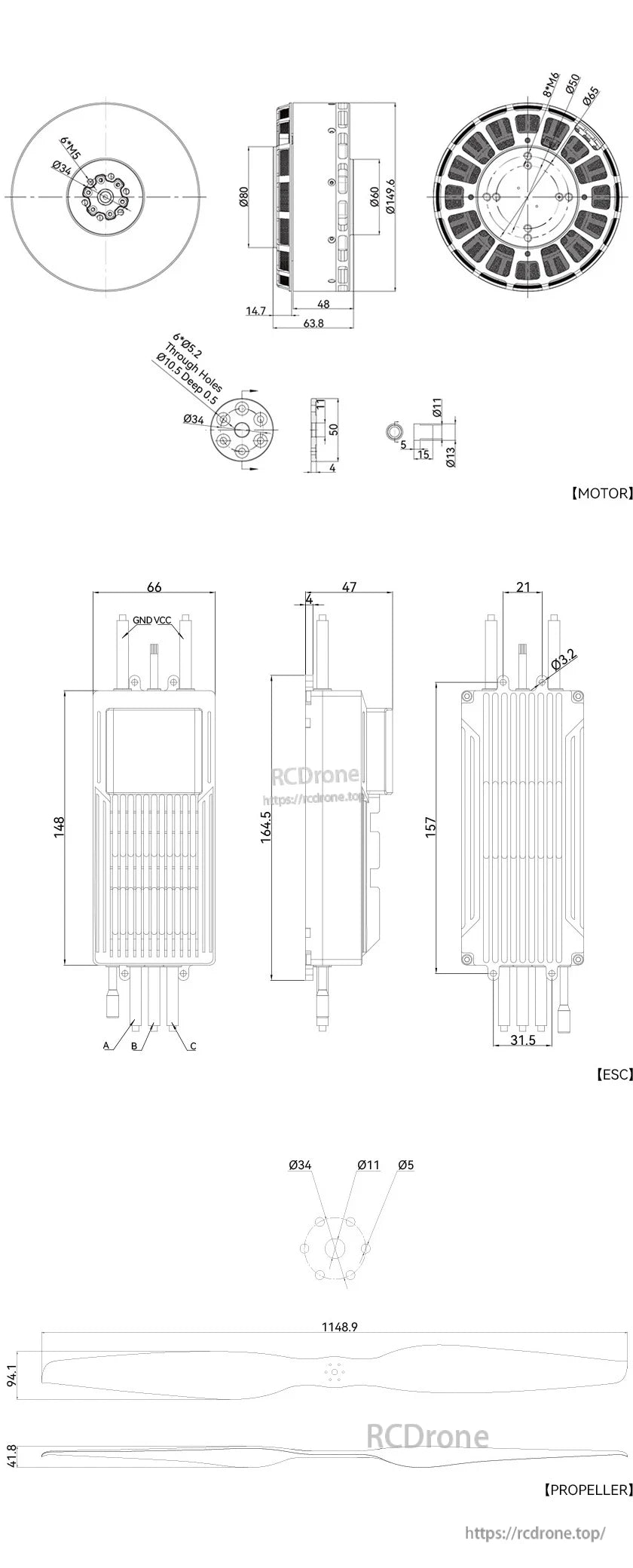

Pola pemasangan terperinci dan dimensi keseluruhan untuk motor, ESC, dan propeller membantu dengan pemasangan bingkai dan perancangan pendawaian.

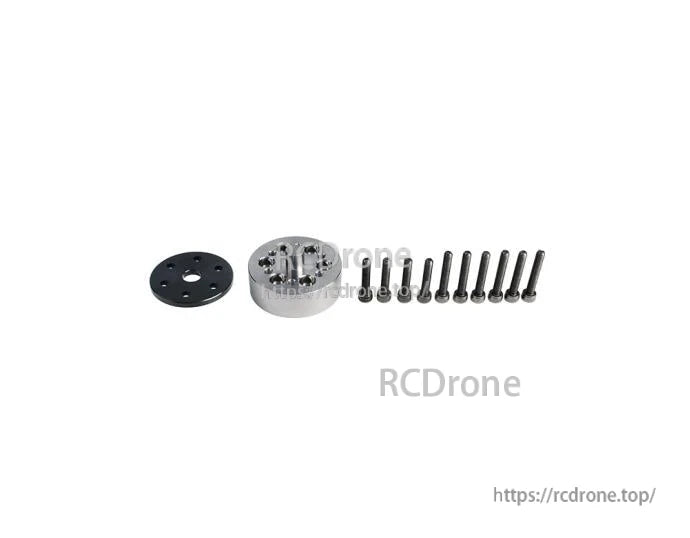

Pakej T-Motor VL1380 KV60 termasuk motor, beg bahagian dengan perkakasan pemasangan, dan kotak runcit untuk pemasangan yang mudah.
