Sistem Pendorongan Motor UAV T-Motor VL6013 KV210 (ESC V80A + Prop P22) 13.1kg Daya Tolak Maks 12S
Sistem Pendorongan Motor UAV T-Motor VL6013 KV210 (ESC V80A + Prop P22) 13.1kg Daya Tolak Maks 12S
T-MOTOR
Tidak dapat memuatkan ketersediaan pengambilan
Overview
Motor T-Motor VL6013 KV210 adalah sistem pendorong motor UAV untuk pesawat VTOL, menggabungkan motor VL6013 dengan ESC V80A dan propeller P22. Ia menyokong penguncian propeller elektronik yang cepat dan ekonomik dan disyorkan untuk pemasangan 12S dengan maksimum 13.1kg daya angkat setiap lengan.
Ciri-Ciri Utama
- Penguncian propeller yang cepat: Penguncian propeller sudut khusus 360° membantu mengelakkan turbulensi yang disebabkan oleh putaran rotor dan membantu mengekalkan susun atur aerodinamik pesawat sayap tetap daripada terjejas, meningkatkan keselamatan penerbangan.
- Penguncian propeller yang ekonomik (adaptif): ESC secara automatik menyesuaikan arus untuk mengawal tork apabila daya luaran berubah, mengurangkan penggunaan tenaga dan haba untuk penjimatan tenaga.
- Perlindungan alam sekitar: Motor dinilai IPX5.
- Antara muka kawalan: ESC menyokong PWM/CAN dengan protokol DRONE CAN/UAV CAN.
Spesifikasi
Cadangan
| Voltan | 12S |
| Daya Maksimum/Arm | 13kg |
| MTOW Disyorkan (Quad) | 20~22kg |
Motor (VL6013)
| Model No. | VL6013 | KV (RPM/V) | 210 |
| Saiz Motor | Φ68.8*39.4mm | Berat Motor (termasuk kabel) | 388g |
| Voltan Dinilai (LiPo) | 12S | Daya Maksimum | 13.1kg |
| Arus Menganggur (15V) | 1.5A | Arus Puncak | 70A |
| Kuasa Berterusan (180s) | 13000W | Rintangan Dalaman (25°C) | 50mΩ |
| Suasana Suhu | -30°C hingga 55°C | IP | IPX5 |
| Tahap Magnet | 180°C | Wayar Tembaga | 220°C |
| Stator | 150°C lapisan tahan suhu tinggi | Konfigurasi | 24N28P |
| Ujian Penebat Kuil | 1000V/5s | Standard Keseimbangan Dinamik Rotor | ≤10mg |
| Diameter Shafts | IN: 6 / OUT: 6 | ||
| Bearing | Imported 626 | Reka Bentuk Penyejukan Sentrifugal | YA |
| Kabel Pimpinan | Wayar Silikon 14# 600mm | Saiz Pakej | 135*104*50mm |
ESC (V80A)
| No. Model | V80A | Kawalan | PWM/CAN |
| Volt Maks. | 60V | Protokol | DRONE CAN/UAV CAN |
| Arus Puncak (10s) | 80A (Di bawah keadaan penyejukan haba tertentu) | Arus Berterusan | 40A (Di bawah keadaan penyejukan haba tertentu) |
| Kunci Propeller | Kunci propeller elektronik | Penggunaan Siaga | ≤50mA |
| Julat Pos. Throttle | 1040~1940us (tetap) | Frek. Segar Throttle | 50~500Hz |
| Kelajuan Respons Throttle | 300ms | Berat (termasuk kabel) | 110g |
| Kabel pengodok | Kabel terlindung - Hitam - 24AWG - 5C - 450±10mm - penyambung penerbangan M6 | Kabel Keluaran | Wayar silikon - oren - 14AWG - 110±10mm |
| Kabel Masukan | Wayar silikon - merah/hitam - 12AWG - 180±10mm | Kabel Isyarat | Kabel terlindung - Hitam - OD4.2 - 5C - 450±10mm - JP-3P*2 - Hitam kosong (putih/hijau/kuning/kelabu) |
Propeller (P22)
| Nombor Model | P22*6.6 inci (558.8*167.6mm) |
| Berat (Bilah Tunggal) | 45±2g |

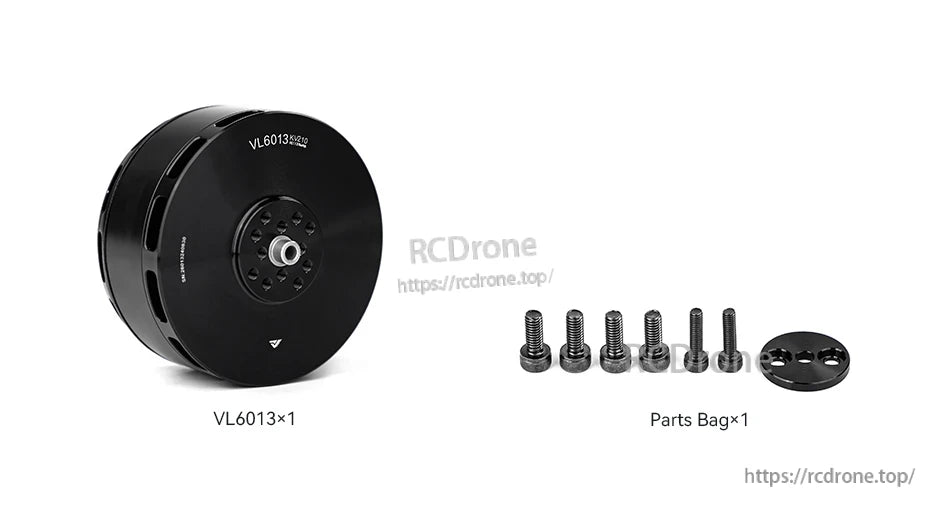

Apa yang Termasuk
- VL6013 ×1
- Beg Bahagian ×1
Untuk pemeriksaan keserasian pra-jualan dan sokongan teknikal, hubungi support@rcdrone.top or lawati https://rcdrone.top/.
Permohonan
- Sistem pendorong sayap tetap VTOL yang memerlukan penguncian kipas
- Platform multirotor (rujukan: MTOW yang disyorkan (Quad) 20~22kg)
Manual
- Rajah 3D VL6013
- Sistem Pendorong VL6013 Specifications.pdf
- TM-Link_V2.0 Komputer Atas
- TM_UAVCAN_V2.3 Komunikasi CAN
- Manual Pengguna
Butiran

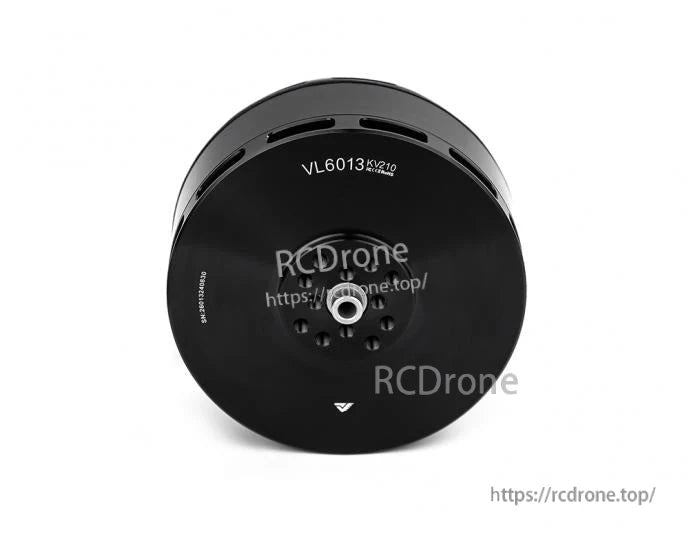

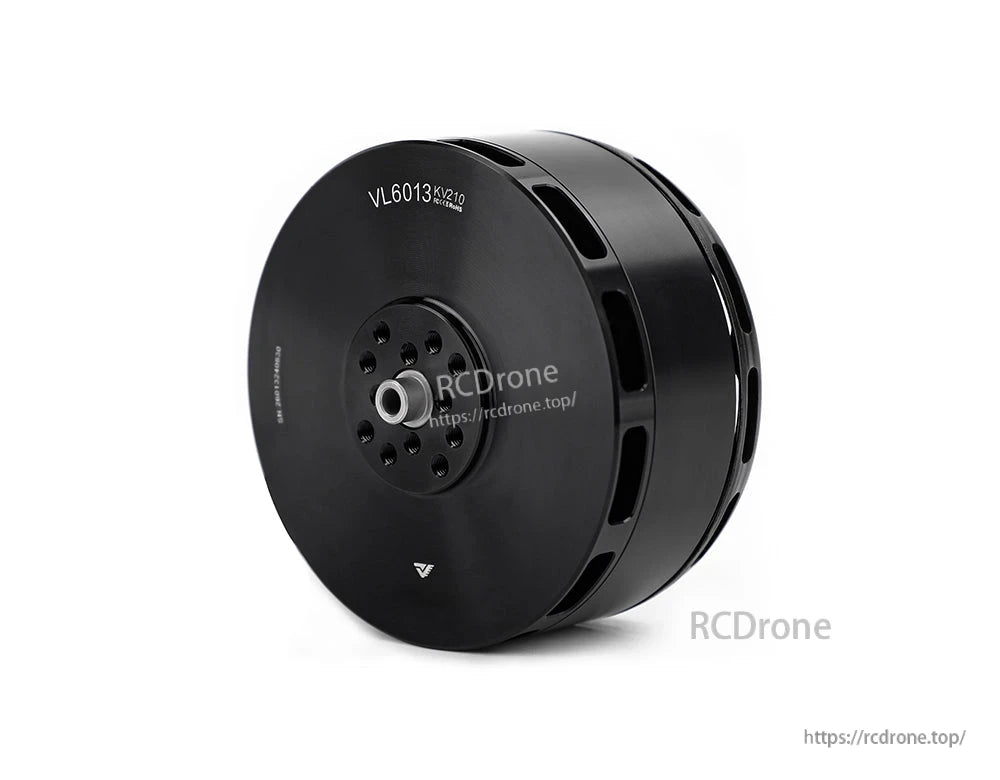

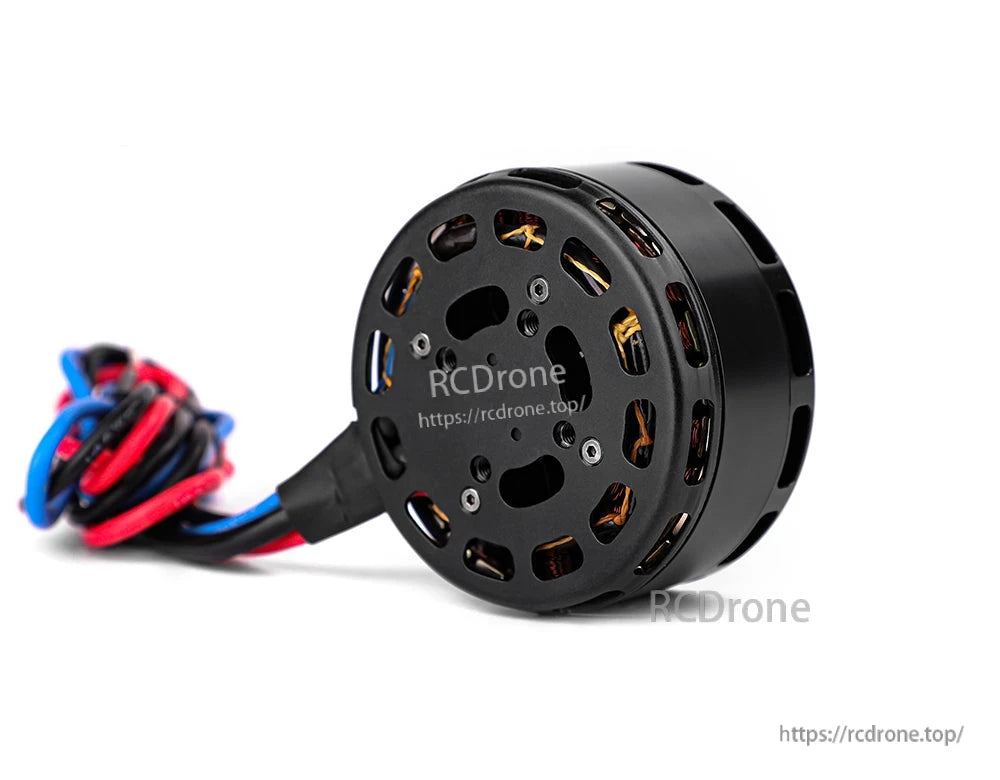

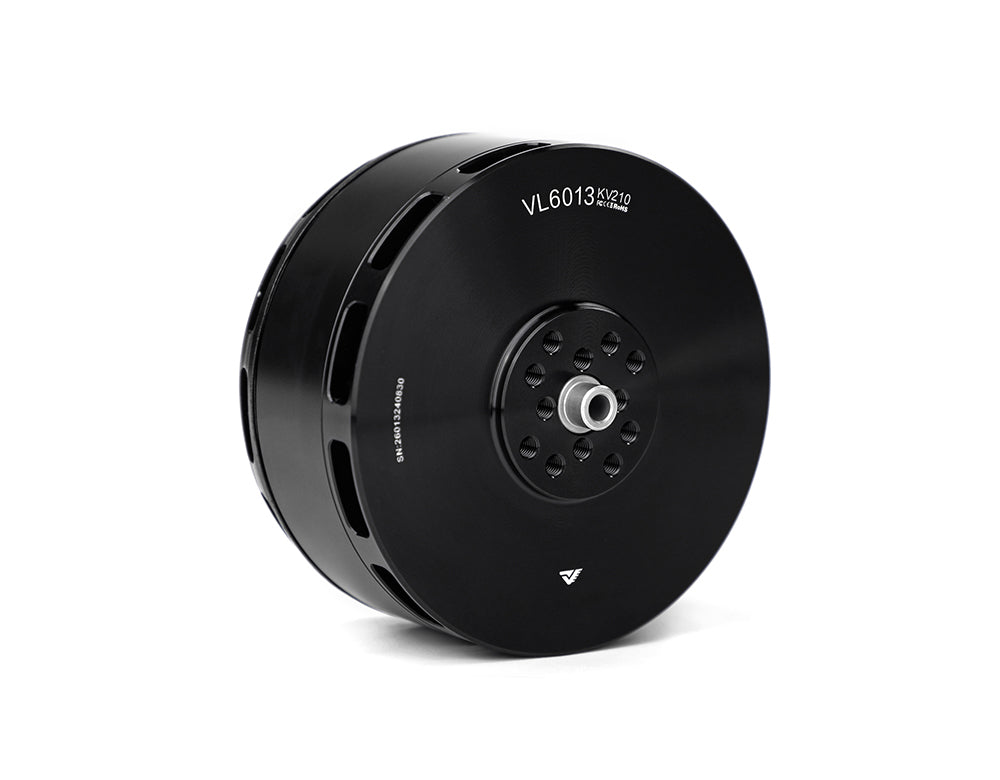

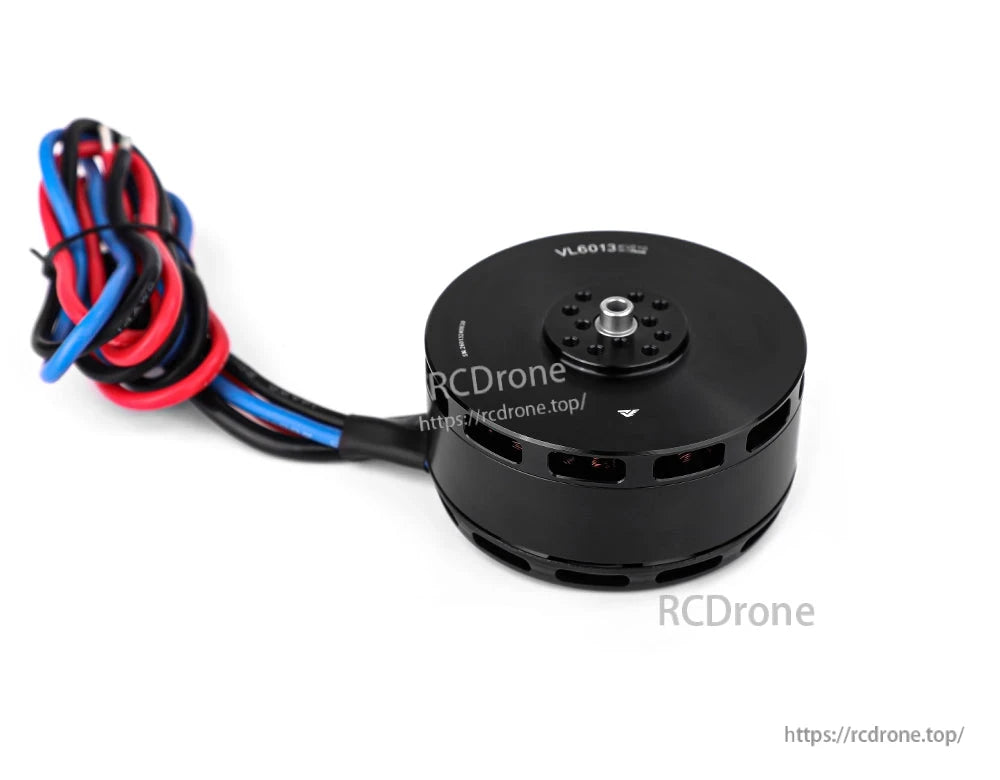

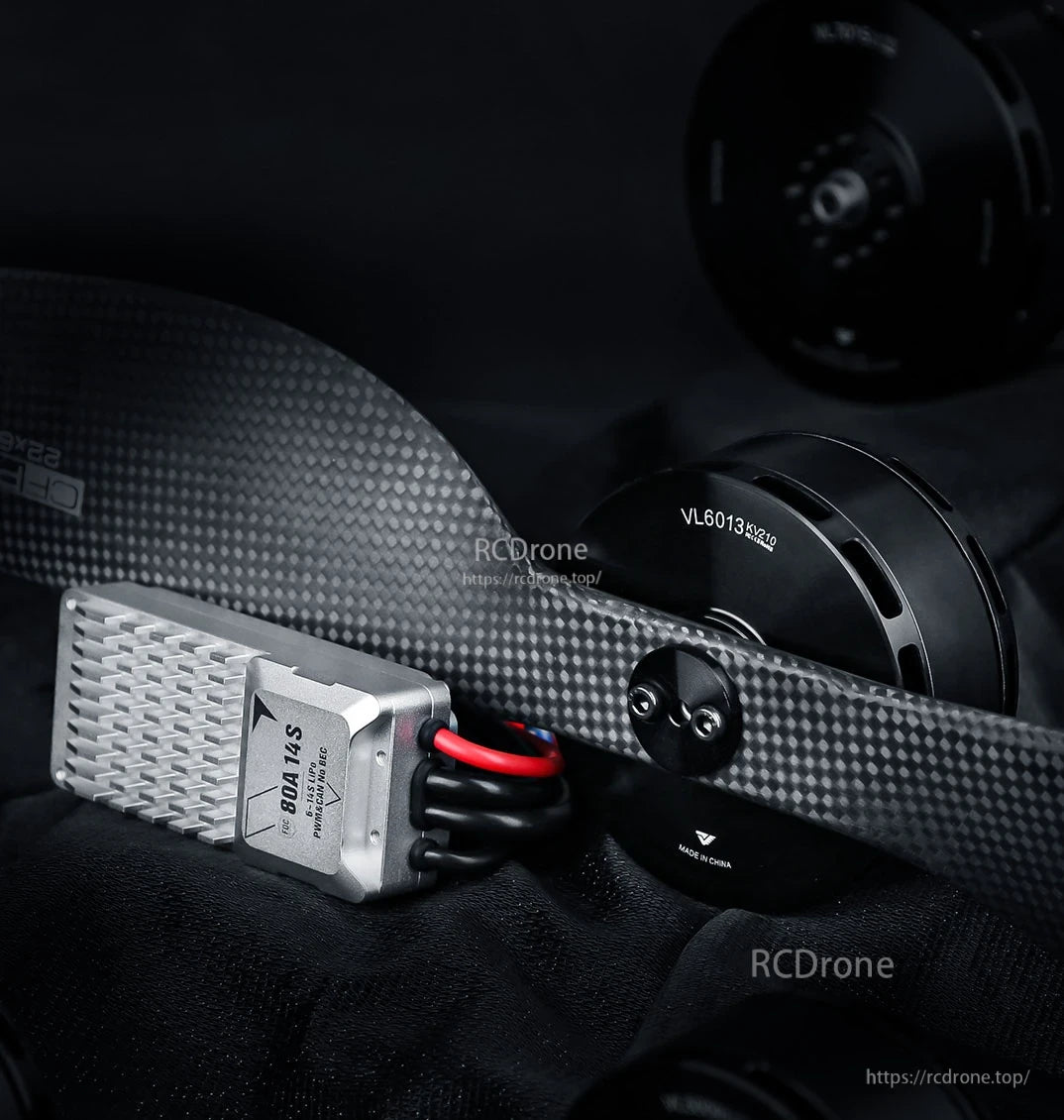

Motor T-Motor VL6013 KV210 dipasangkan dengan kipas serat karbon dan ESC 80A 14S untuk penyediaan pendorong yang bersih dan padat.
Kipas serat karbon mempunyai kemasan tenunan berpetak dan hub dua bilah standard untuk pemasangan yang cepat.

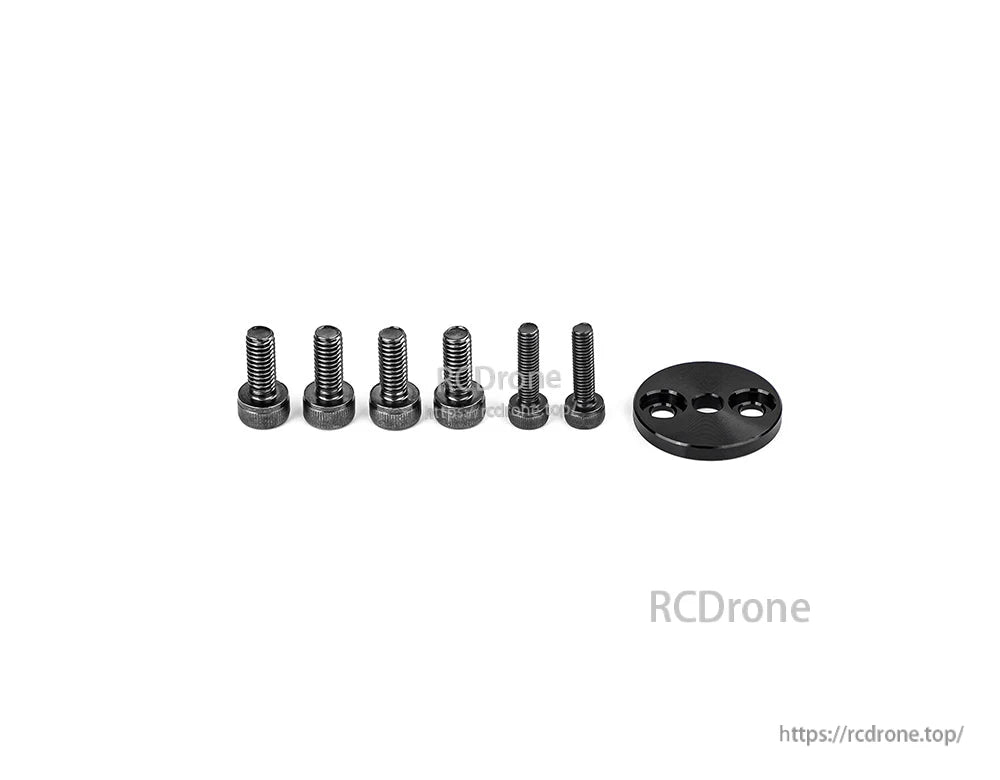

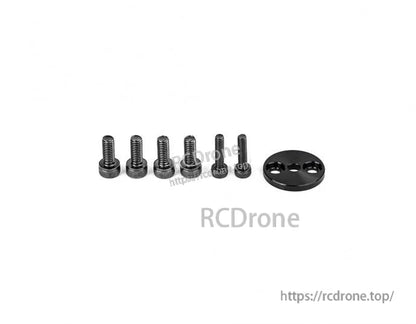

Motor T-Motor VL6013 datang dengan beg bahagian yang termasuk skru pemasangan dan plat penyesuai bulat untuk pemasangan.
