Motor UAV T-Motor VL8015 KV170 (Siri VL) untuk VTOL/Sayap Tetap, 12S, 25kg MTOW (Quad) Disyorkan
Motor UAV T-Motor VL8015 KV170 (Siri VL) untuk VTOL/Sayap Tetap, 12S, 25kg MTOW (Quad) Disyorkan
T-MOTOR
Tidak dapat memuatkan ketersediaan pengambilan
Overview

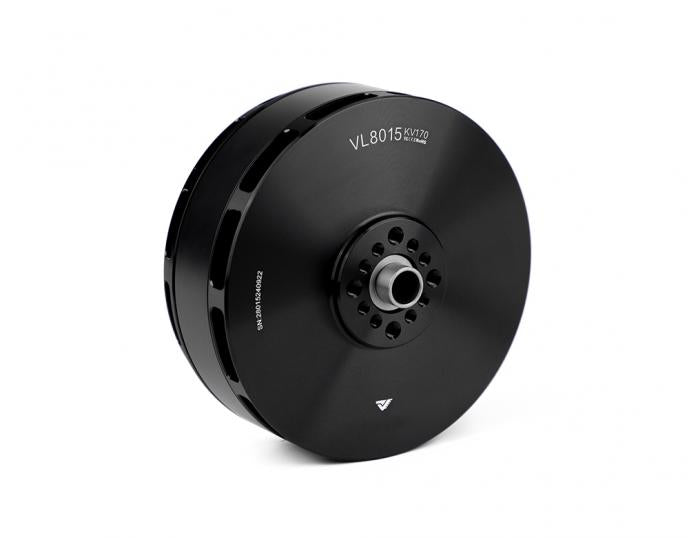

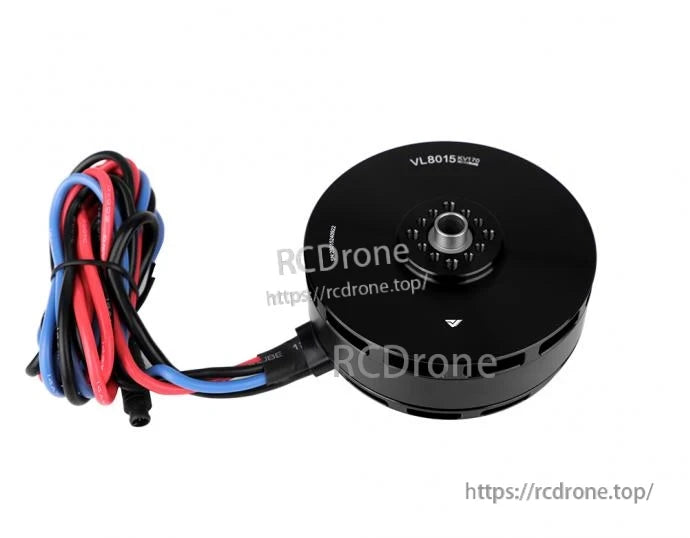

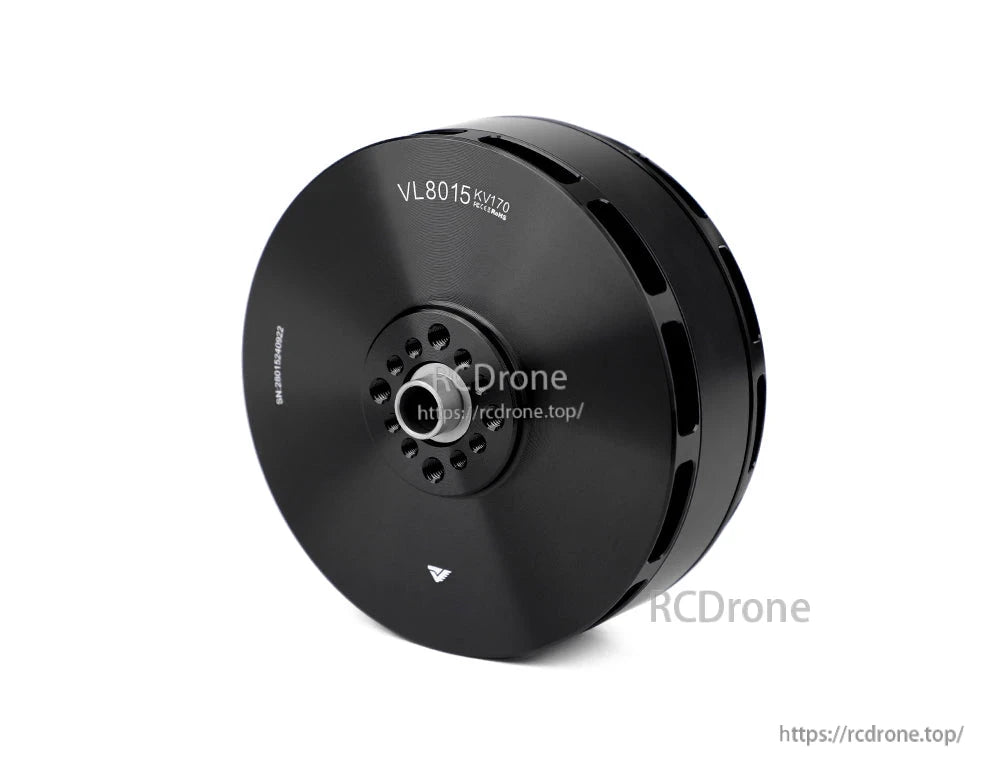

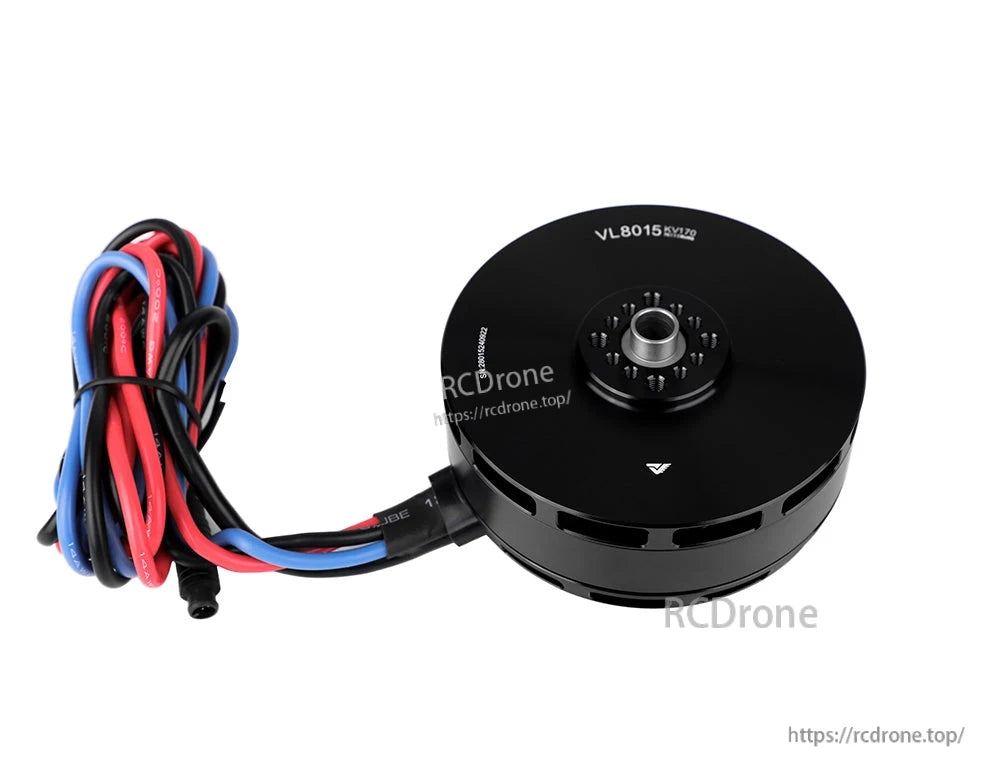

Motor T-Motor VL8015 KV170 adalah Motor UAV dari Sistem Propulsi Siri VL, disyorkan untuk pemasangan 12S dengan maksimum daya angkat 14.8kg/arm dan 25kg MTOW yang disyorkan (Quad). Konsep sistem Siri VL menggabungkan motor VL8015 KV170 dengan ESC V80A dan propeller G26, dan menyokong penguncian propeller elektronik untuk susun atur aerodinamik VTOL dan sayap tetap.
Ciri-Ciri Utama
- Penguncian propeller cepat: Penguncian propeller sudut khusus 360° membantu mengelakkan turbulensi daripada putaran rotor dan membantu mengekalkan susun atur aerodinamik sayap tetap daripada terjejas.
- Penguncian propeller ekonomi (adaptif): ESC secara automatik menyesuaikan arus untuk mengawal tork berdasarkan perubahan daya luaran, mengurangkan penggunaan tenaga dan haba untuk penjimatan tenaga.
- Peringkat persekitaran: IPX5 (motor).
- Reka bentuk penyejukan sentrifugal: YA.
Spesifikasi
Cadangan
| Voltan | 12S |
| Daya Maksimum/Arm | 14.8kg |
| MTOW Disyorkan (Quad) | 25kg |
Motor (VL8015)
| Model No. | VL8015 | KV (RPM/V) | 170 |
| Tahap Magnet | 180°C | Voltan Dinilai (LiPo) | 12S |
| Saiz Motor | Φ88.8*42mm | Arus Menganggur (15V) | 1.9A |
| Kabel Utama | Wayar Silikon 14# 1000mm | Rintangan Dalaman (25°C) | 43mΩ |
| Stator | Salutan tahan suhu tinggi 150°C | Arus Puncak | 74A |
| Wayar Tembaga | 220°C | Kuasa Berterusan (180s) | 1200W |
| Konfigurasi | 24N28P | Suhu Persekitaran | -30°C hingga 55°C |
| Ujian Penebat Kuil | 1000V/5s | Max. Daya Dorong | 14.8g |
| Diameter Poros | DALAM: 12 LUAR: 10 | Berat Motor (termasuk kabel) | 610g |
| Standard Keseimbangan Dinamik Rotor | ≤10mg | Galas | Diimport 6901 |
| IP | IPX5 | Reka Bentuk Penyejukan Sentrifugal | YA |
| Saiz Pakej | 150*120*57mm |
Spesifikasi ESC (V80A)
| Model No. | V80A | Kawalan | PWM/CAN |
| Max.Voltage | 60V | Protokol | DRONE CAN/UAV CAN |
| Arus Puncak (10s) | 80A (Di bawah keadaan pembuangan haba tertentu) | Penguncian Propeller | Penguncian Propeller Elektronik |
| Arus Berterusan | 40A (Di bawah keadaan pembuangan haba tertentu) | Kabel Pengodok | Kabel terlindung-Hitam-24AWG-5C-450±10mm-Penyambung penerbangan M6 |
| Penggunaan Siaga | ≤50mA | Kabel Keluaran | Kabel silikon-oranye-14AWG-110±10mm |
| Julat Posisi Throttle | 1040~1940us (tetap) | Kabel Input | Kabel silikon-merah/hitam-12AWG-180±10mm |
| Frekuesi Segar Throttle | 50~500Hz | Kabel Isyarat | Kabel terlindung-Hitam-OD4.2-5C-450±10mm-JP-3P*2-Hitam kosong putih-hijau kuning kelabu |
| Kelajuan Respons Throttle | 300ms | Berat (termasuk kabel) | 110g |
Spesifikasi Propeller (G26)
| Nombor Model | G26*8.5 inci (660.4*215.9mm) | Berat (Bilah Tunggal) | 68±5g |
Apa yang Termasuk
- VL8015 ×1
- Beg Bahagian ×1
Aplikasi
- Pengaturan pendorong UAV VTOL dan sayap tetap menggunakan sistem kuasa 12S
- Konfigurasi UAV Quad sehingga 25kg MTOW yang disyorkan (Quad)
Untuk pertanyaan kesesuaian dan sokongan pra-jualan, hubungi support@rcdrone.top or lawati https://rcdrone.top/.
Muatan
- Diagram 3D VL8015
- Sistem Pendorong VL8015 Specifications.pdf
- TM-Link_V2.0 Komputer Atas
- TM_UAVCAN_V2.3 Komunikasi CAN
- Manual Pengguna
Butiran
Motor T-Motor VL8015 KV120 dipadankan dengan ESC 80A 14S untuk penyediaan kuasa yang bersih dan padat.
Propeller serat karbon T-Motor mempunyai kemasan tenunan berpetak dengan rujukan sudut pitch 36° yang ditandakan untuk penyediaan.

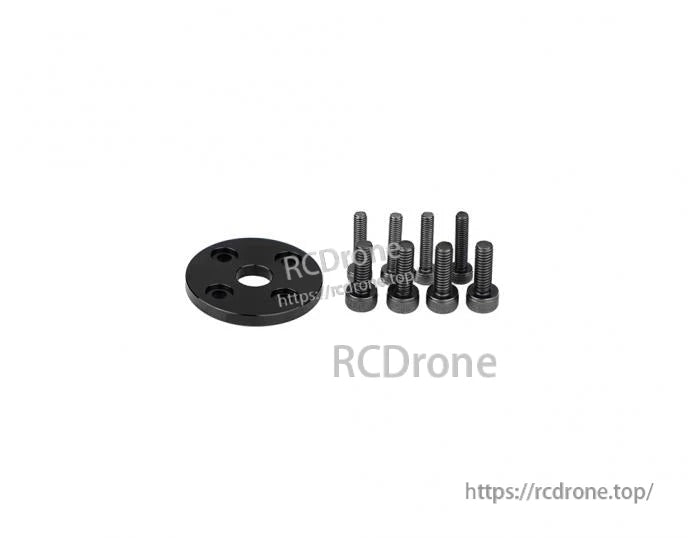

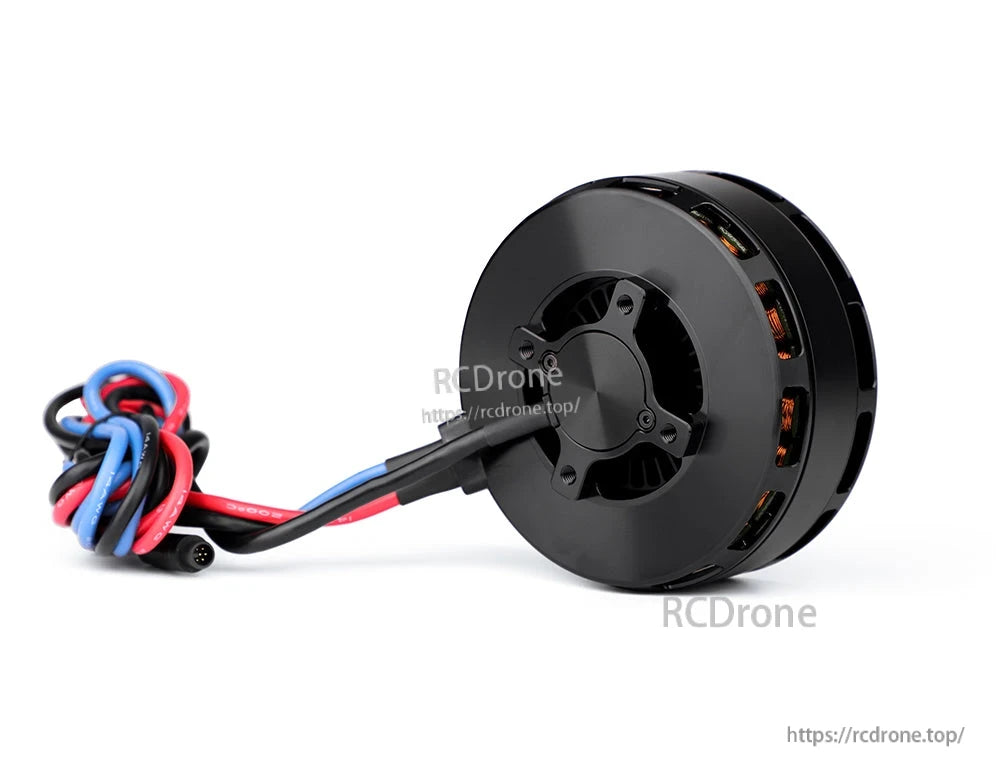

Motor T-Motor VL8015 termasuk plat penyesuai pemasangan dan set skru untuk pemasangan yang mudah.
