Modul GPS UBLOX M10G-5883 dengan Kompas QMC5883L | 10Hz GNSS, Flash, Serasi dengan Betaflight INAV Ardupilot

The UBLOX M10G-5883 GPS Module adalah unit GNSS berprestasi tinggi yang menampilkan cip satelit u-blox M10 (M10050) dan kompas digital QMC5883L, memberikan ketepatan penentuan lokasi yang luar biasa, pengambilan yang cepat, dan penjejakan isyarat yang kukuh. Menyokong GPS, GLONASS, Galileo, BeiDou, QZSS, dan SBAS, modul ini dapat mengunci sehingga 32 satelit dan mengeluarkan data penentuan lokasi pada kadar sehingga 10Hz, menawarkan ketepatan tahap sentimeter dalam aplikasi luar yang sebenar.

🔧 Ciri Utama

• Chip GNSS: UBLOX M10050 (generasi ke-10)

• Sensor Kompas: QMC5883L magnetometer digital ketepatan tinggi

• Kadar Kemas Kini: 10Hz

• Sokongan Satelit:

  • GPS L1 C/A

  • GLONASS L1OF

  • BeiDou B1I/B1C

  • Galileo E1B/C

  • QZSS L1 C/A/S

  • SBAS L1 C/A

• Pengesanan Satelit Maks: 32

• Permulaan Sejuk: ~26s | Permulaan Panas: ~1s

• Ketepatan Kedudukan: 1.5m CEP (persekitaran ideal)

• Sensitiviti:

  • Pengesanan: -167dBm

  • Pencarian Semula: -160dBm

  • Permulaan Panas: -159dBm

  • Permulaan Sejuk: -148dBm

  © rcdrone.top 2025-07-15 23:02:36 (Waktu Beijing). Semua hak terpelihara. ID Produk: 8938157703392

• Protokol Keluaran: NMEA, UBX

• Kadar Baud: 4800 – 921600 bps (lalai: 38400bps)

• Tahap Keluaran: 3.3V TTL

📐 Spesifikasi Perkakasan

📦 Termasuk dalam Pakej

• 1x Modul GPS UBLOX M10G-5883

• 1x SH1.0 6-pin 20cm kabel isyarat silikon

🔄 Variasi

• CX018 dengan Flash, Tiada Kompas

• CX20 dengan Flash dan Kompas IST8310

• CX28 dengan Flash dan Kompas IST8310

• CX28 dengan Flash, Tiada Kompas

🛠️ Keserasian Perisian

Disokong sepenuhnya oleh:

• Betaflight ≥ v4.3.0

• INAV ≥ v5.0.0

• Ardupilot ≥ v4.1

• PX4 dengan konfigurasi “ROTATION_ROLL_180”

🔌 Konfigurasi Pinout (SH1.0 6-pin)

RX disambungkan ke FC TX, TX disambungkan ke FC RX. Semua I2C dan UART adalah tahap 3.3V TTL.

✅ Nota Pemasangan

• Pasang kompas dengan anak panah menghadap hidung drone.

• Gunakan konfigurasi:

  • Betaflight: flip CW 180°

  • Ardupilot: COMPASS_AUTO_ROT = 2

  • PX4 (QGC): ROTATION_ROLL_180

🛰️ Ideal Untuk

• Dron perlumbaan FPV

• Cinewhoop & quad Toothpick

• UAV sayap tetap ringan

• Multirotor profesional yang memerlukan data GPS dan arah magnet yang tepat

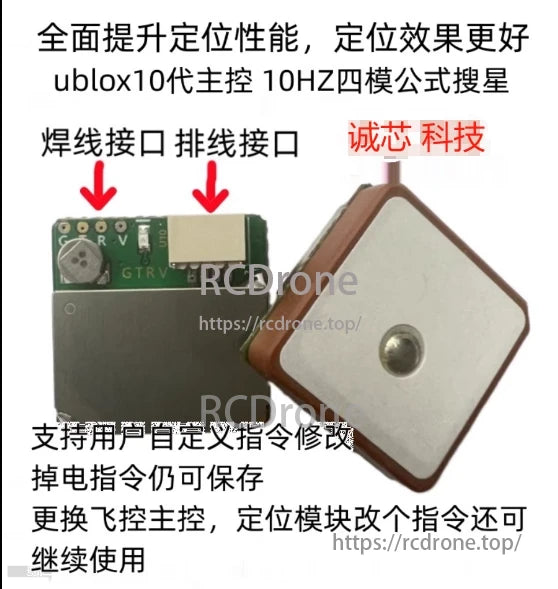

Modul UBLOX M10G-5883 ini adalah peningkatan yang kuat dari M8N, menawarkan permulaan sejuk yang lebih cepat, ketepatan yang lebih baik, dan keserasian yang luas dengan tumpukan penerbangan sumber terbuka yang utama. Ia menyokong pengekalan konfigurasi walaupun selepas dimatikan, membolehkan tetapan yang berterusan merentasi reboot dan penggantian pengawal penerbangan.

Butiran

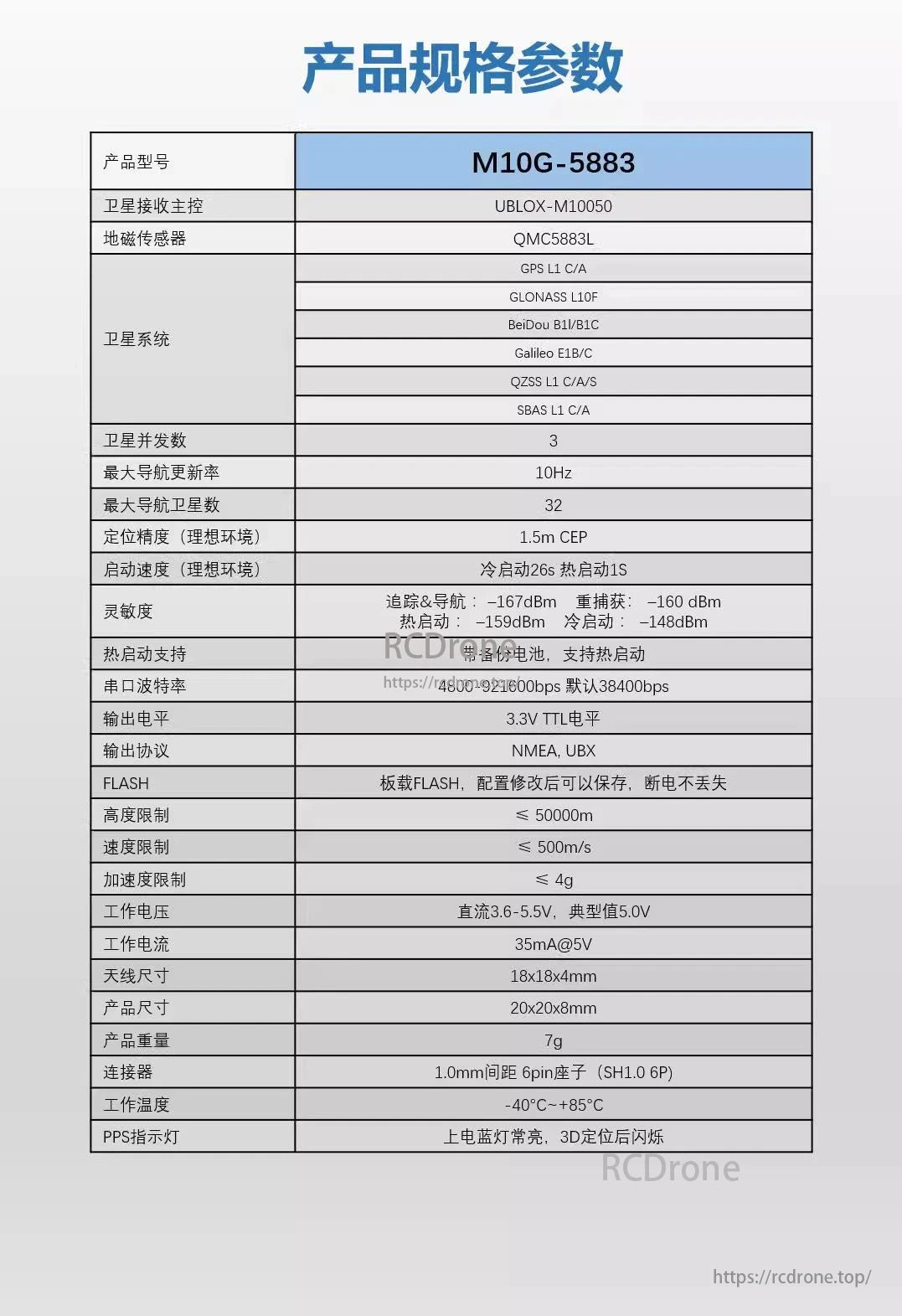

Modul GPS M10G-5883 menyokong pelbagai sistem satelit dengan ketepatan 1.5m CEP, kadar kemas kini 10Hz, sensitiviti -167dBm, penjejakan 32-saluran, output TTL 3.3V, dan beroperasi dari -40°C hingga +85°C.

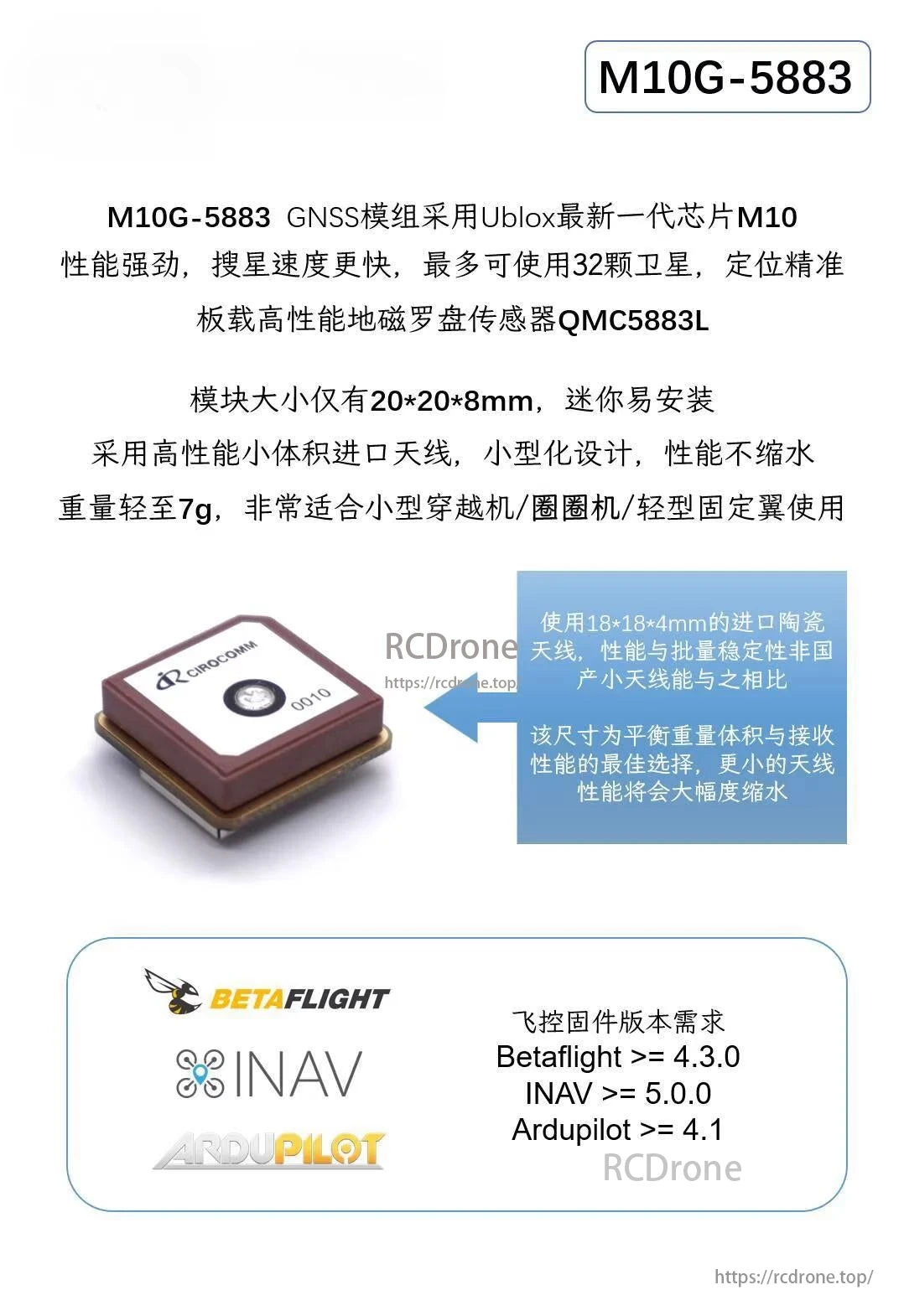

Modul GNSS M10G-5883 menggunakan cip Ublox M10, menyokong 32 satelit untuk penentuan kedudukan yang tepat. Ciri-ciri kompas QMC5883L, saiz kompak 20x20x8mm, ringan pada 7g, ideal untuk drone kecil. Memerlukan Betaflight >= 4.3.0, INAV >= 5.0.0, Ardupilot >= 4.1.

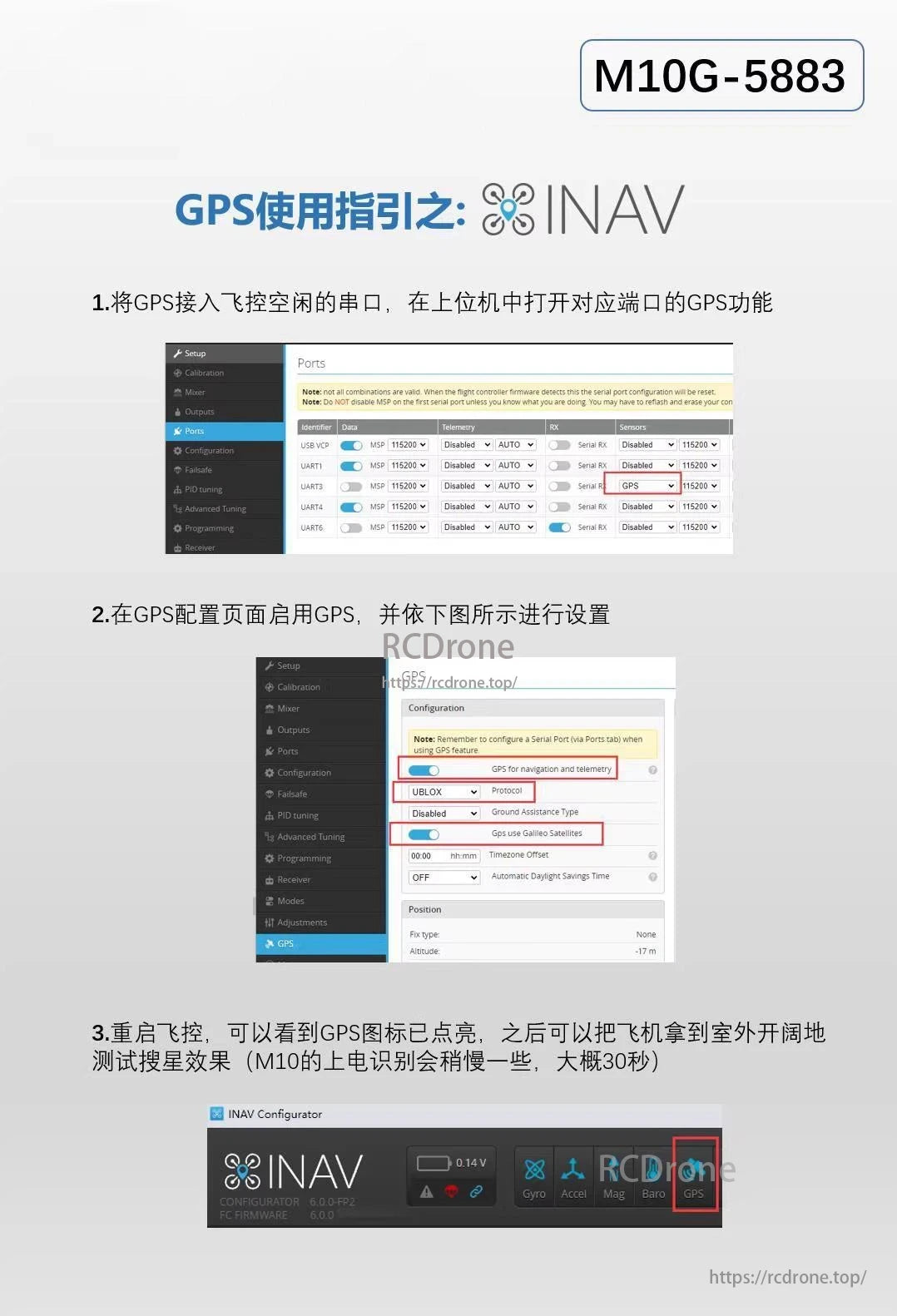

Panduan penyediaan GPS M10G-5883 untuk INAV. Sambungkan GPS ke port siri yang tersedia, aktifkan GPS dalam konfigurasi, dan mulakan semula pengawal penerbangan. Sahkan fungsi GPS di luar rumah.

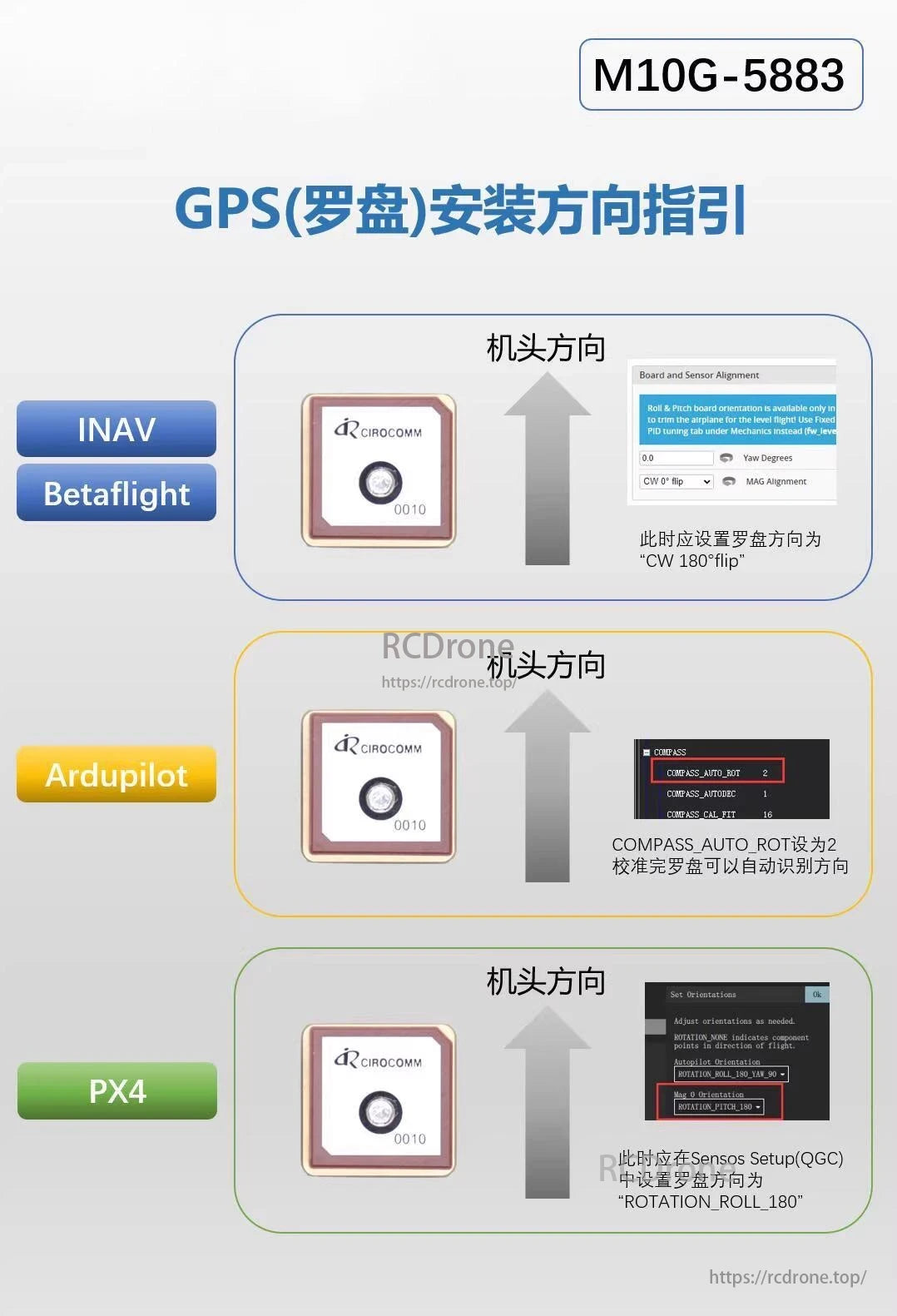

Panduan pemasangan GPS untuk INAV, Betaflight, Ardupilot, dan PX4. Merangkumi tetapan penjajaran kompas untuk orientasi dan fungsi drone yang optimum.

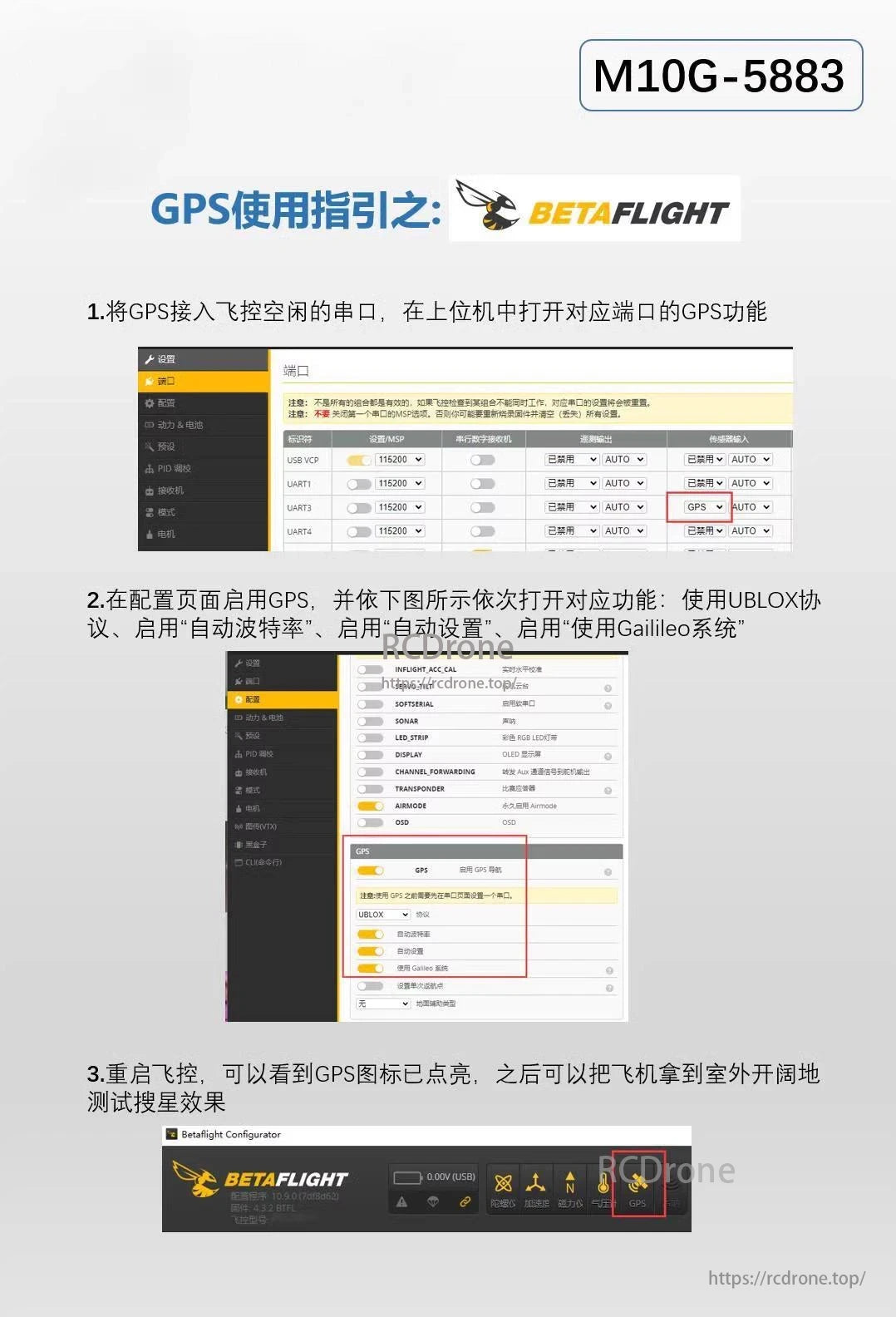

Panduan penyediaan GPS M10G-5883 untuk Betaflight. Sambungkan GPS ke port siri yang bebas, aktifkan fungsi GPS, tetapkan protokol UBLOX, kadar baud automatik, tetapan automatik, dan sistem Galileo. Mulakan semula untuk pengaktifan ikon GPS.
