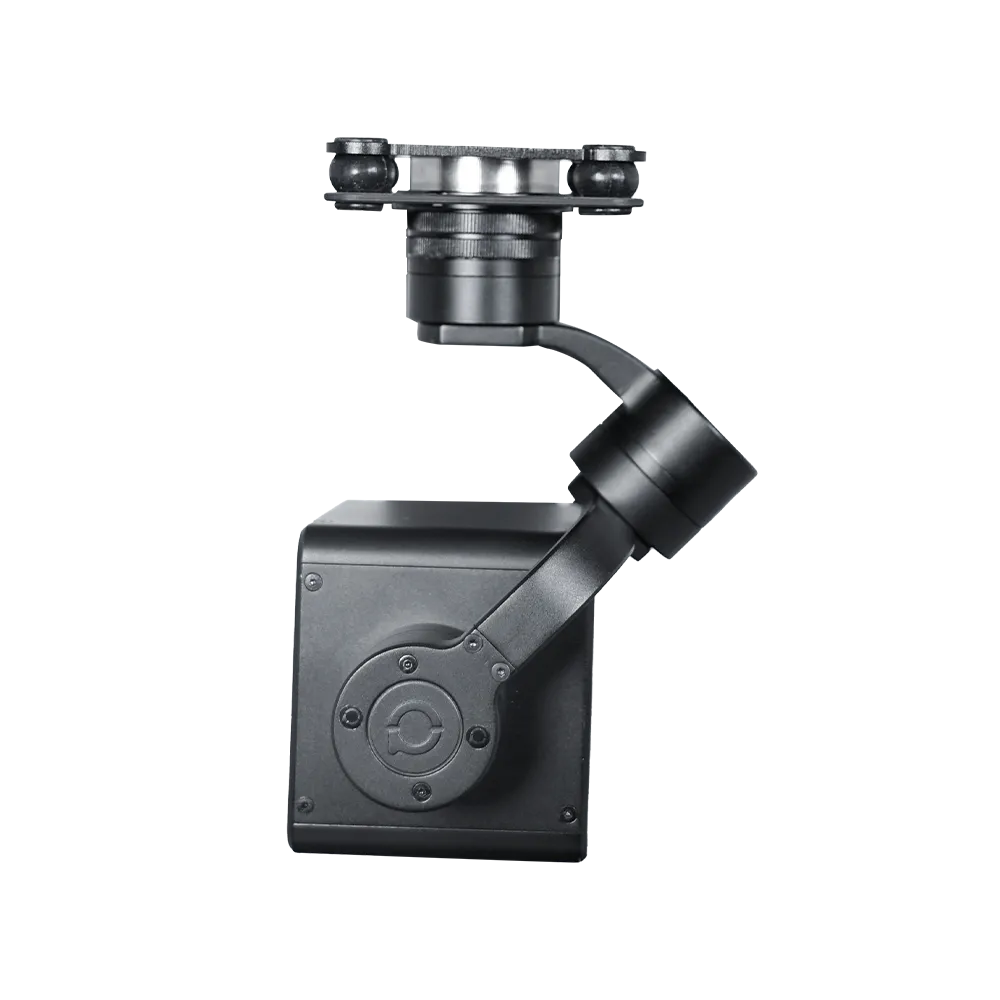

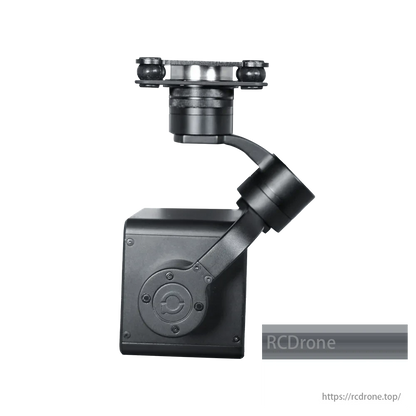

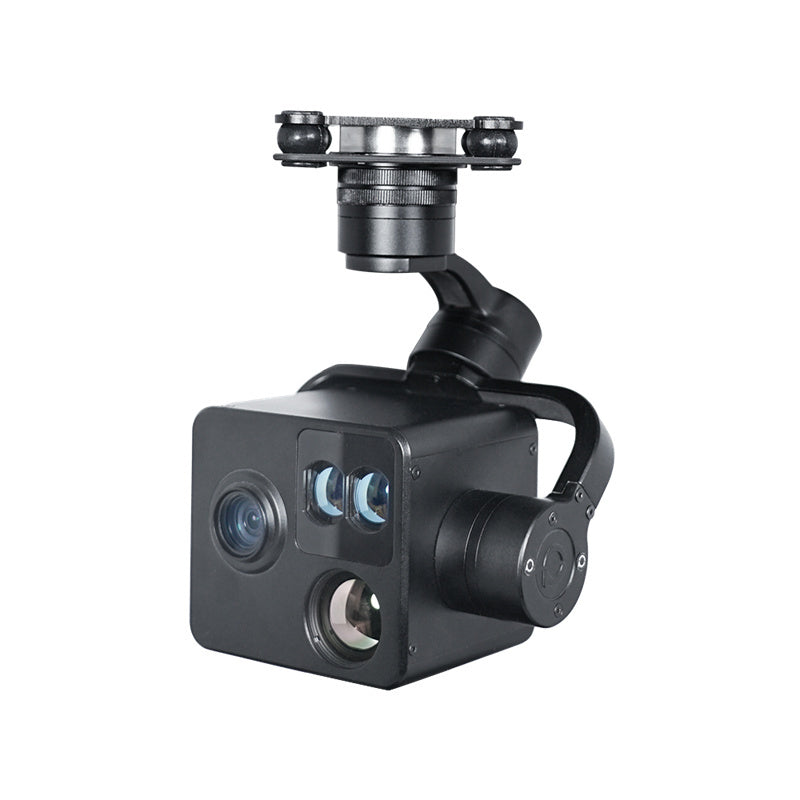

ViewPro Mini Z10TIRM Drone Gimbal Camera - 10x Optical Zoom EO, 640 IR Thermal, 1800M Laser Rangefinder

Gambaran keseluruhan

The ViewPro Mini Z10TIRM ialah kamera gimbal canggih yang direka untuk aplikasi UAV, menawarkan gabungan serba boleh a Kamera EO zum optik 10x, a 640x512 penderia pengimejan terma IR, dan an Pencari jarak laser 1800 meter. Sistem yang padat namun berkuasa ini membolehkan pemerhatian udara yang unggul, analisis haba dan ukuran jarak yang tepat untuk kegunaan profesional. Menampilkan a Laser nadi 905nm, pencari jarak menyediakan ukuran sasaran berasaskan GPS yang tepat. Pengimejan terma beroperasi dengan ≤50mK kepekaan, memastikan pengesanan dan analisis haba berkualiti tinggi. The gimbal 3 paksi ringan memastikan kestabilan walaupun dalam keadaan penerbangan yang dinamik. Ideal untuk aplikasi seperti pengawasan, mencari dan menyelamat, dan pemeriksaan industri, Mini Z10TIRM cemerlang dalam prestasi dan ketepatan.

---

Ciri-ciri

1. Kamera EO Termaju

• 10x Zum Optik dengan Zum Digital 16x untuk jumlah keupayaan zum 160x.
• Sensor CMOS Sony menyampaikan 4.08MP HD Penuh 1080p imejan dengan prestasi cahaya malap yang sangat baik (pencahayaan minimum 0.5 lx).
• Sudut tontonan mendatar lebar dari 58.2° hingga 6.9°, memastikan liputan visual serba boleh.
• Ciri-ciri keuntungan automatik/manual, kawalan apertur, dan berbilang mod imbangan putih untuk kualiti imej yang optimum.

2. Pengimejan Terma Ketepatan Tinggi

• peleraian 640x512 dengan a Pic piksel 12μm memberikan kejelasan yang tiada tandingan.
• Kepekaan suhu yang luas bagi ≤50mK, menangkap data terma terperinci walaupun dalam keadaan yang mencabar.
• Kanta perdana athermal dengan a Panjang fokus 24mm, menyokong Pengesanan 1000m daripada sasaran manusia.
• Palet warna berbilang seperti putih, merah besi, dan warna pseudo untuk visual terma yang boleh disesuaikan.
• Ciri-ciri kecerahan imej automatik dan pelarasan kontras dan zum digital sehingga 12x.

3. Pencari Jarak Laser 1800 Meter

• Mengukur jarak sasaran antara 5 hingga 1800 meter dengan resolusi 0.5m.
• Menggunakan an laser nadi 905nm selamat mata untuk pencarian julat berasaskan GPS.
• Keluaran koordinat latitud dan longitud daripada sasaran untuk pengesanan ketepatan.

4. Gimbal 3-Axis yang Distabilkan

• Julat mekanikal termasuk -33° hingga 113° pic dan ±300° yaw, menawarkan pemandangan panoramik penuh.
• Penstabilan yang sangat tepat dengan ±0.02° sudut getaran, memastikan operasi lancar.
• Ciri-ciri pemusatan satu kunci untuk orientasi semula pantas semasa operasi kritikal.

5. Kawalan dan Ketersambungan Serbaguna

• Serasi dengan PWM, TTL, S.BUS, TCP dan UDP kaedah kawalan.
• Menyokong HDMI (1080P60), penstriman IP, dan storan tempatan sehingga Kad TF 512GB.
• Keupayaan geoteg membolehkan cap masa yang tepat dan pembenaman data GPS dalam imej.

---

Spesifikasi

Parameter Perkakasan
Voltan kerja	16V
Voltan masukan	4S ~ 6S
Voltan keluaran	5V (bersambung dengan PWM)
Arus dinamik	570~2000mA @ 16V
Suhu persekitaran kerja.	-20 ℃  ~ +60 ℃
Keluaran	mikro HDMI(1080P 60fps) / IP (RTSP/UDP 720p/1080p  25fps/30fps) / SDI (1080P 30fps)
Tempatan-storan	Kad TF (Sehingga 512G, kelas 10, FAT32)
Format storan foto	JPG(1920*1080)
Format storan video	MP4  (1080P 30fps)
Membaca kad dalam talian	Bacaan SMB / Bacaan HTTP
Kaedah kawalan	PWM  / TTL / S.BUS/ TCP (versi keluaran IP) / UDP(versi keluaran IP)
Pengeteg geo	Sokongan, masa paparan dan GPS menyelaras dalam exif gambar
Spesifikasi Gimbal
Julat Mekanikal	Pitch/Condong: -33°～113°,    Gulung: ±40°,   Yaw/Pan:  ±300° / ±360°*N (versi keluaran IP)
Julat Boleh Kawal	Pitch/Condong: -30°～110°,   Yaw/Pan: ±290° / ±360°*N (versi output IP)
Sudut getaran	Pitch/Roll: ±0.02°, Yaw：±0.02°
Satu kunci ke tengah	√
Spesifikasi Kamera EO
Penderia Imej	1/3 jenis CMOS (Imbasan Progresif)
Kualiti gambar	HD Penuh 1080 (1920*1080)
Piksel berkesan	4.08MP
Zum optik kanta	10x, F=3.3~33.0mm, F1.8~3.4
Zum digital	16x
Jarak objek min	10mm (hujung lebar) hingga 800mm (hujung tele)
Sudut pandangan mendatar	58.2°(hujung lebar) ~ 6.9°(hujung tele)
Sistem penyegerakan	Dalaman
Nisbah S/N	lebih daripada 50dB
Pencahayaan min	0.5 lx (1/30s, F1.8, 50%)
Keuntungan	Auto / Manual
Imbangan putih	ATW1 (Sempit), ATW2 (Lebar), Satu tolak, manual (B, R), dalam, luar
Kelajuan pengatup	1/1s hingga 1/10,000s
Pampasan lampu latar	ya
Kawalan apertur	16 langkah
OSD	ya
Spesifikasi pengimej terma IR
Panjang Fokus	24mm
FOV mendatar	18.2°
FOV menegak	14.6°
FOV pepenjuru	23.2°
Jarak Detektif (Lelaki: 1.8x0.5m)	1000 meter
Kenali Jarak (Lelaki: 1.8x0.5m)	250 meter
Jarak Disahkan (Lelaki: 1.8x0.5m)	125 meter
Jarak Detektif (Kereta: 4.2x1.8m)	3067 meter
Kenali Jarak (Kereta: 4.2x1.8m)	767 meter
Jarak Disahkan (Kereta: 4.2x1.8m)	383 meter
Mod kerja	Pencitra terma gelombang panjang (8μm~14μm) tidak disejukkan
Piksel pengesan	640*512
Pic piksel	12μm
Kaedah memfokus	Kanta perdana athermal
Pembetulan emisitiviti	0.01~1
BERSIH	≤50mK (@25℃)
MRTD	≤650mK (@frekuensi ciri)
Penambahbaikan imej	Autolaraskan kecerahan imej dan nisbah kontras
Palet warna	Putih, merah besi, warna pseudo
Auto Pembetulan tidak seragam	Ya (tiada pengatup)
Zum digital	1x ~ 12x
Segerakkan masa yang betul	ya
Penjejakan Objek Kamera EO / IR
Kemas kini kadar sisihan piksel	50Hz
Kelewatan keluaran piksel sisihan	5ms
Kontras objek minimum	5%
SNR	4
Saiz objek minimum	32*32 piksel
Saiz objek maksimum	128*128 piksel
Kelajuan pengesanan	±48 piksel/bingkai
Masa ingatan objek	100 bingkai (4s)
Purata nilai punca kuasa dua bagi bunyi nadi dalam kedudukan objek	< 0.5 piksel
Pencari Jarak Laser IR
Julat	5~1800 meter
Resolusi	0.5m
Arus kerja:	80mA  （maks）
Pancaran Cahaya	Laser nadi 905nm
Sudut Mencapah	3 mrad
Kekerapan nadi laser	1HZ
kuasa	＜  1 mW (selamat untuk mata)
Mod mulai	nadi
Penyelesaian Lokasi	Latitud dan longitud sasaran
Ranefinder	Pengukuran jarak sasaran
Maklumat Pembungkusan
NW	692g(versi Viewport)
Meas produk.	119.4*105.7*168.1mm / 119.4*105.7*173.8mm(Versi Viewport)
Aksesori	1pc peranti kamera gimbal, skru,  silinder tembaga, bola redaman, papan redaman, kabel TTL / kotak plastik berkualiti tinggi dengan kusyen buih
GW	2264g
Meas pakej.	300*250*200mm

---

Pakej

• Berat Bersih: 692g (Versi Viewport)
• Dimensi: 119.4 x 105.7 x 168.1mm
• Aksesori Termasuk:
  • Peranti kamera Gimbal
  • Skru, silinder kuprum, bola redaman, papan redaman
  • Kotak plastik berkualiti tinggi dengan kusyen busa

---

Aplikasi

1. Pengawasan: Mendayakan pemerhatian definisi tinggi dan haba, sesuai untuk operasi keselamatan.
2. Mencari dan Menyelamat: Cari dan ukur jarak kepada orang atau objek yang hilang dalam persekitaran yang pelbagai.
3. Pemeriksaan Industri: Pantau infrastruktur kritikal seperti talian kuasa, saluran paip dan panel solar.
4. Pemantauan Alam Sekitar: Menjalankan tinjauan terma dan visual terhadap hidupan liar, hutan dan ladang pertanian.
5. Penguatkuasaan Undang-undang: Menyokong misi peninjauan dan taktikal dengan penjejakan dan pengukuran masa nyata.

---

The ViewPro Mini Z10TIRM ialah pusat kuasa padat untuk profesional, menyampaikan EO dan pengimejan haba yang canggih, pencarian jarak jauh dan penstabilan ketepatan dalam satu pakej serba boleh. Sama ada untuk pemeriksaan, pengawasan atau penyelamatan, Z10TIRM cemerlang dalam setiap aspek.

Menstabilkan Mini Z10TIRM ialah gimbal kamera 3 paksi yang sangat dioptimumkan dengan putaran motor yang tepat dengan ketepatan kawalan ±0.01° yang dikuasakan oleh pemproses khusus. Mini Z10TIRM menggunakan reka bentuk terhad secara mekanikal yang unik dan wayar tersembunyi untuk memastikan penghantaran data yang lebih stabil dan ketahanan yang lebih baik. Getaran dihapuskan menggunakan empat bola redaman dan papan redaman ringan, menghasilkan video yang lancar dengan lancar. Putaran 360° kekal mungkin melalui putaran gimbal. Imej rakaman yang stabil dan licin boleh ditangkap walaupun semasa terbang pada penerbangan berkelajuan tinggi.

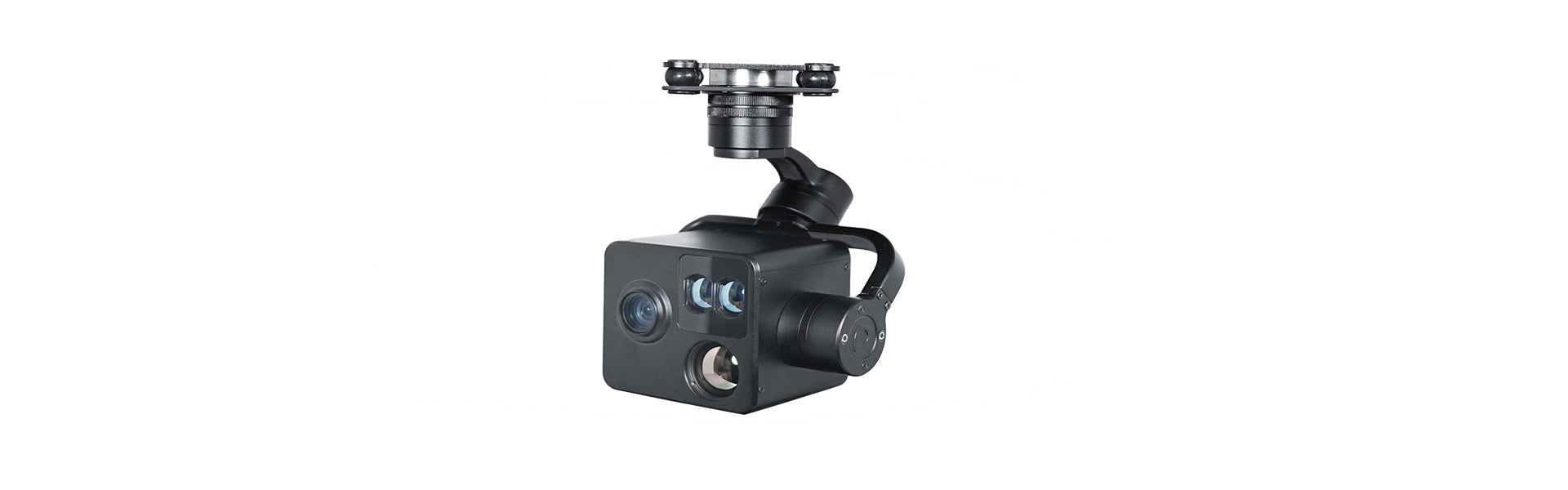

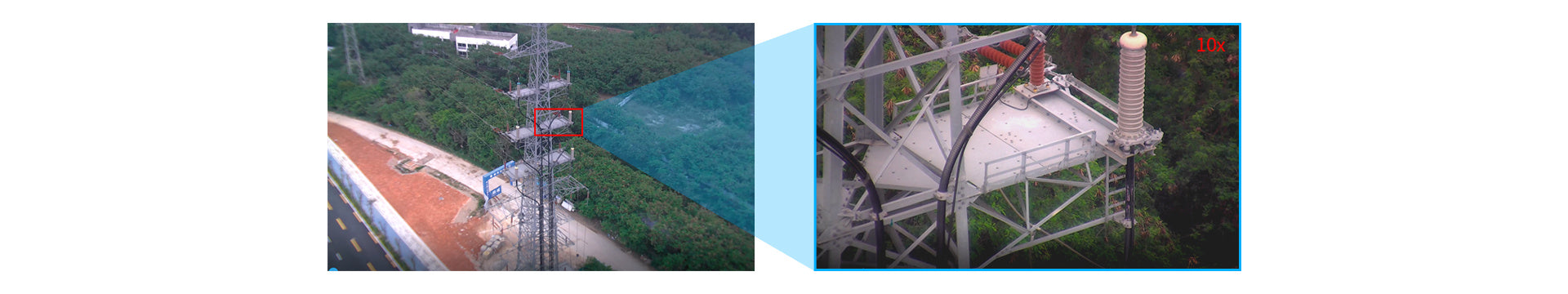

10x Kamera Zum Optik

Dikuasakan oleh modul CMOS 1/3", kamera mempunyai 4.08 Mega piksel sah, menyokong 10 kali fokus optik video FHD 1080P. Direka mengikut ciri aplikasi fotografi udara. Fokus auto pantas, pelbagai fungsi, saiz kecil dan menyokong TCP dan kawalan siri TTL.

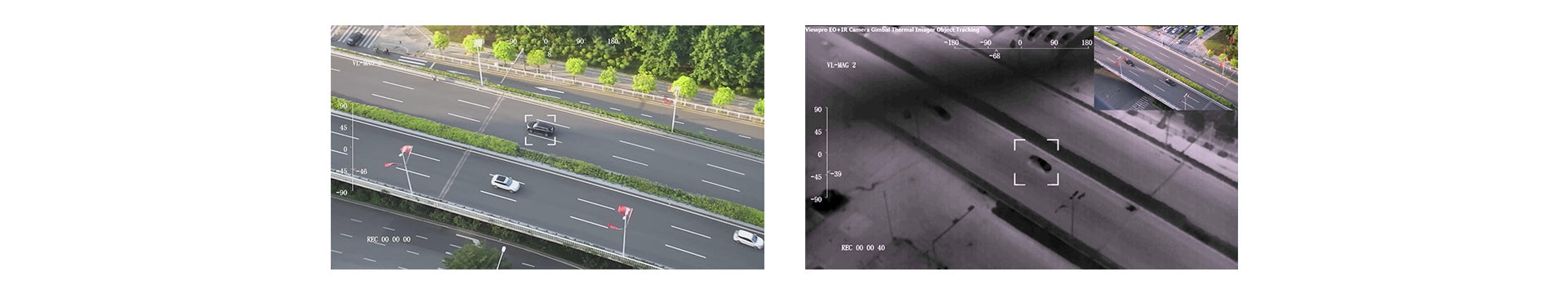

Penjejakan Objek Dwi Penderia IR+EO

Normalisasi terbina dalam, korelasi silang dan algoritma penjejakan, digabungkan dengan algoritma tangkap semula objek yang hilang, mencapai jejak sasaran yang stabil. Sokong aksara tersuai OSD pengguna, get adaptif, kursor silang, paparan maklumat surih. Kelajuan penjejakan adalah sehingga 48piksel/bingkai, julat saiz objek ialah daripada 32*32 piksel hingga 128*128 piksel, dengan nisbah isyarat-ke-bunyi (SNR) minimum 4db, nilai punca kuasa dua purata hingar nadi dalam objek kedudukan <0.5 piksel, yang sangat meningkatkan ketepatan dan kesan penjejakan.

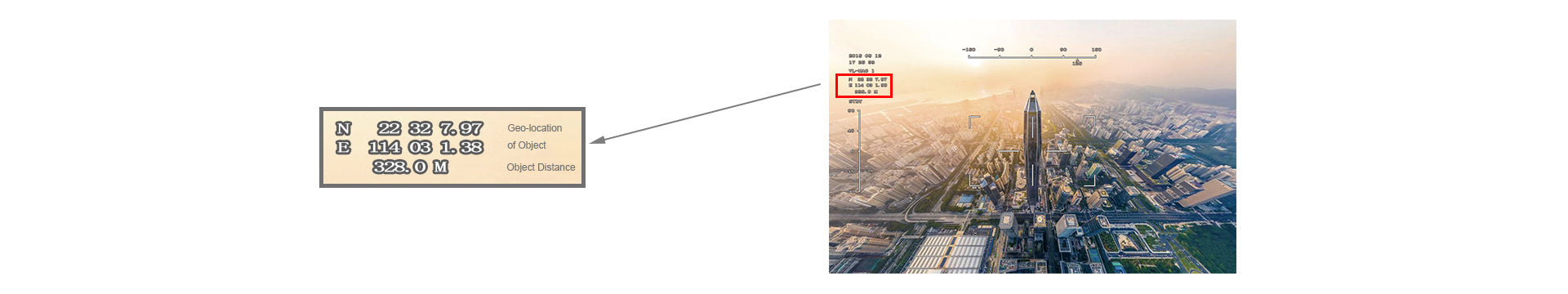

Penyelesaian Lokasi GPS

Algoritma pengiraan lokasi lanjutan digunakan untuk mengira jarak objek dalam 1500 meter, menganalisis dengan tepat longitud dan latitud objek, dan memaparkan pada skrin. Ia mempunyai peranan bantu yang besar dalam penguatkuasaan tentera dan polis.

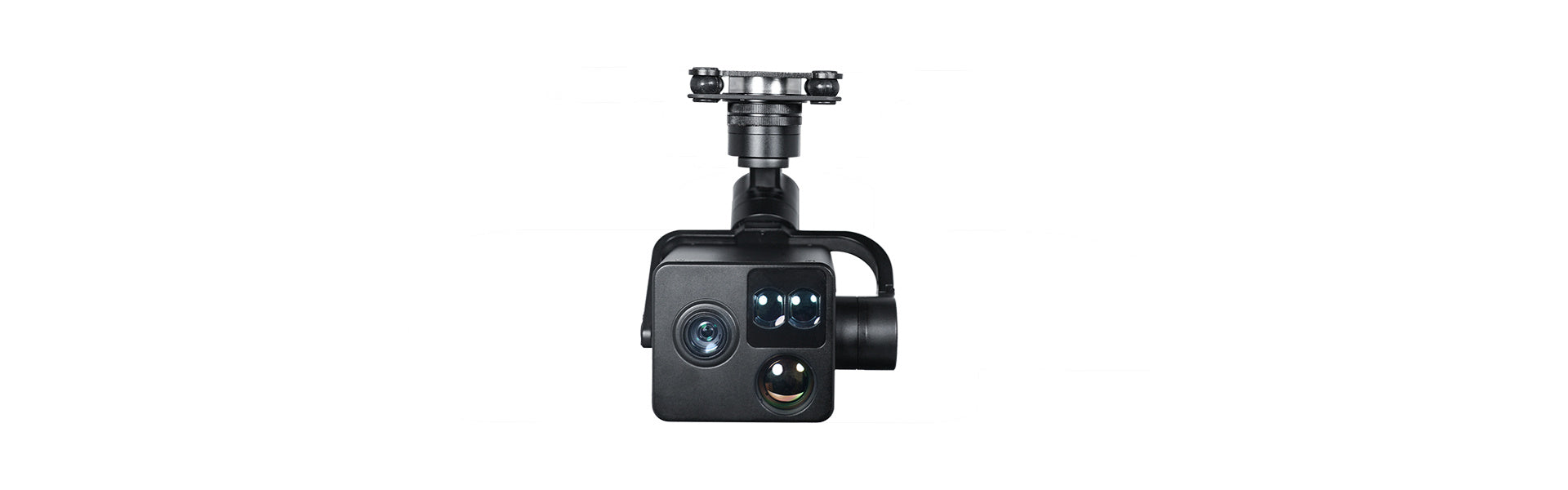

Kaedah Output dan Kawalan

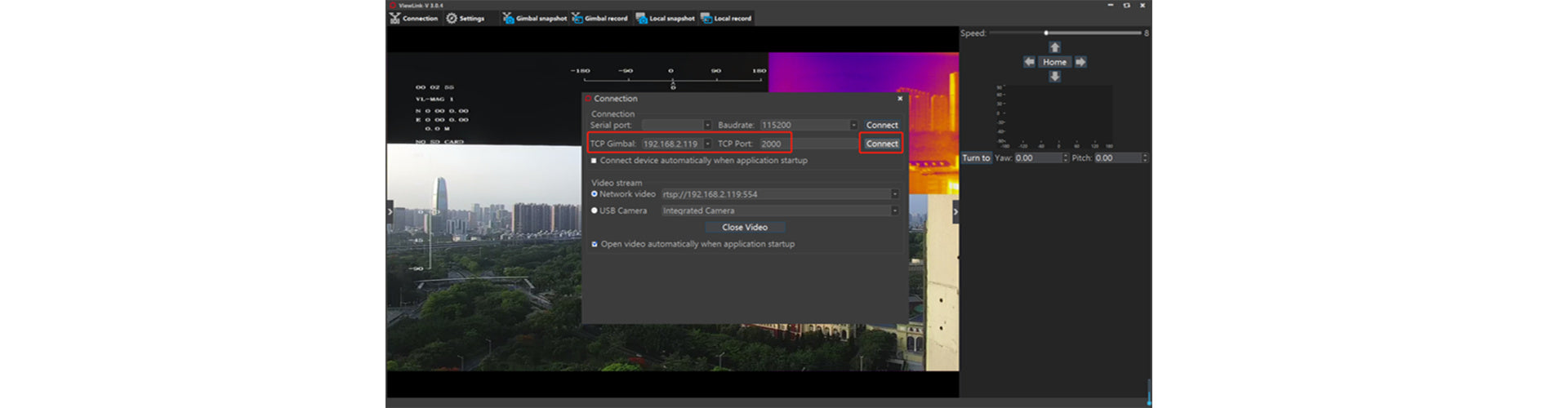

Mini Z10TIRM menyokong kedua-dua output Ethernet/IP. Output Ethernet lalai sebagai 1080P dan rekod ialah 1080p. Ia akan menyokong kuali tidak berkesudahan 360 darjah.  Dengan perisian Viewpro Pautan lihat anda boleh memenuhi output IP, kawalan TTL. Kawalan PWM/S.BUS/UDP adalah pilihan, sila hubungi viewpro untuk permintaan khas.

Permohonan

Terutamanya bekalan dalam penguatkuasaan undang-undang, memadam kebakaran, menara janakuasa dan pemeriksaan saluran paip, mencari dan menyelamat dsb. Pelbagai pemantauan dan pencarian diperlukan semasa kecemasan untuk memindahkan keadaan dengan cepat, meningkatkan kecekapan tindak balas dan mengurangkan mangsa.

Gimbal dron ViewPro Mini Z10TIRM menawarkan penstabilan tiga paksi untuk tangkapan rakaman yang lancar dari pelbagai sudut dan perspektif
