Gambaran keseluruhan

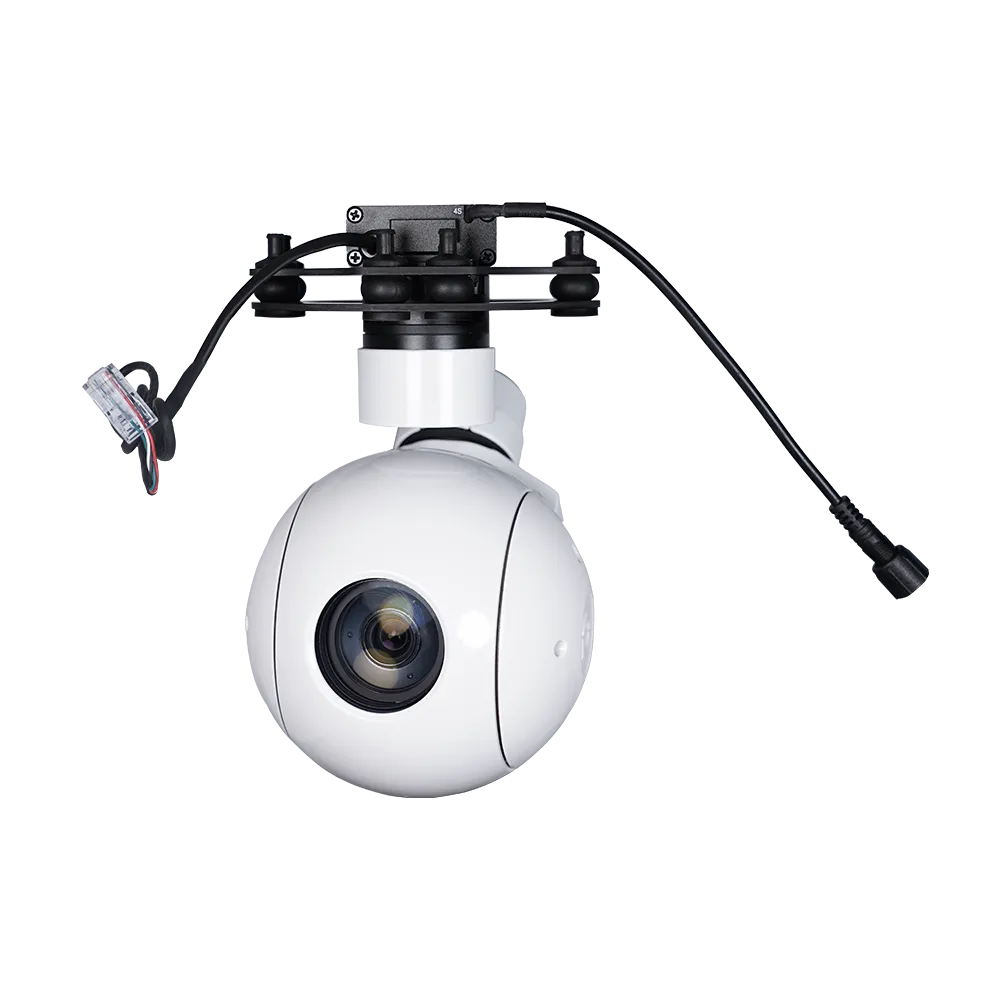

The ViewPro Q30T Pro II ialah kamera gimbal canggih yang direka untuk dron UAV, menawarkan penstabilan lanjutan dan keupayaan optik yang luar biasa. Dilengkapi dengan a Kanta zum optik 30x dan Sony 1/2.8" Exmor R CMOS sensor, kamera ini menyampaikan kualiti video HD Penuh 1080p dan penjejakan yang tepat dengan sistem penjejakan objek berkuasa AInya. Dengan a gimbal 3 paksi, ketepatan pampasan getaran ±0.02°, dan pilihan keluaran serba boleh termasuk HDMI mikro, IP (RTSP/UDP) dan SDI, Q30T Pro II memastikan operasi lancar untuk pelbagai aplikasi profesional. Ianya sokongan geotagging dan kapasiti storan tempatan yang luas sehingga 512GB meningkatkan kecekapan misi, menjadikannya ideal untuk pengawasan, pemeriksaan dan fotografi udara.
Ciri-ciri
- Pengimejan Definisi Tinggi: Dikuasakan oleh penderia Sony 1/2.8" Exmor R CMOS dengan Resolusi 2.13MP, memberikan kejelasan 1080p HD Penuh untuk kualiti imej yang luar biasa.
- Zum Optik 30x dengan Zum Digital 12x: Menawarkan gabungan Keupayaan zum 360x untuk menangkap butiran halus dari jarak yang jauh.
- Penstabilan 3-Paksi: Gimbal terkawal FOC lanjutan memastikan ketepatan getaran ±0.02° untuk video yang stabil dan pergerakan yang tepat.
- Penjejakan Objek AI: Penjejakan masa nyata objek dengan kontras minimum (5%), memastikan ketepatan yang tinggi walaupun dalam persekitaran dinamik.
- Pilihan Berbilang Output: Menyokong HDMI (1080P), IP (RTSP/UDP), dan output SDI untuk penyepaduan fleksibel ke dalam sistem yang berbeza.
- Prestasi Cahaya Rendah: Pencahayaan minimum daripada 0.01 lux membolehkan pengimejan yang jelas dalam keadaan cahaya malap, sesuai untuk operasi waktu malam.
- Pengeteg Geografi Didayakan: Merekod masa dan koordinat GPS dalam data EXIF imej untuk analisis pasca operasi yang dipertingkatkan.
- Rintangan Cuaca: Julat suhu operasi bagi -20℃ hingga +60℃, memastikan kebolehpercayaan dalam persekitaran yang keras.
Spesifikasi
Parameter Perkakasan | |
Voltan kerja | 16V |
Voltan masukan | 4S ~ 6S |
Voltan keluaran | 5V (bersambung dengan PWM) |
Arus dinamik | 520~1500mA @ 16V |
Suhu persekitaran kerja. | -20 ℃ ~ +60 ℃ |
Keluaran | mikro HDMI(1080P 60fps) / IP (RTSP/UDP 720p/1080p 25fps/30fps) / SDI (1080P 30fps) |
Tempatan-storan | Kad SD (Sehingga 512G, kelas 10, format FAT32) |
Format storan foto | JPG(1920*1080) |
Format storan video | MP4 (1080P 30fps) |
Membaca kad dalam talian | Bacaan SMB / Bacaan HTTP |
Kaedah kawalan | PWM / TTL / S.BUS/ TCP (versi keluaran IP)/UDP(versi keluaran IP) |
Pengeteg geo | Sokongan, masa paparan dan GPS menyelaras dalam exif gambar |
Spesifikasi gimbal | |
Julat Mekanikal | Pitch/Condong: -55°~120°, Gulung: ±40°, Yaw/Pan: ±300° / ±360°*N (versi keluaran IP / SDI) |
Julat Boleh Kawal | Pitch/Condong: -45°~115°, Yaw/Pan: ±290° / ±360°*N (versi keluaran IP / SDI) |
Sudut getaran | Pitch/Roll: ±0.02°, Yaw:±0.02° |
Satu kunci ke tengah | √ |
Spesifikasi kamera | |
Penderia Imej | SONY 1/2.8" "Exmor R" CMOS |
Kualiti gambar | HD Penuh 1080 (1920*1080) |
Piksel berkesan | 2.13MP |
Zum optik kanta | 30x, F=4.3~129mm |
Zum digital | 12x (360x dengan zum optik) |
Jarak objek min | 10mm (hujung lebar) hingga 1200mm (hujung tele). 300mm lalai |
Sudut pandangan mendatar | Mod 1080p: 63.7°(hujung lebar) ~ 2.3°(hujung tele) |
Sistem penyegerakan | Dalaman |
Nisbah S/N | lebih daripada 50dB |
Pencahayaan min | Warna 0.01lux@F1.6 |
Kawalan pendedahan | Auto, Manual, Mod Keutamaan (keutamaan pengatup & keutamaan iris), Cerah, pampasan EV, AE perlahan |
Keuntungan | Auto/Manual 0dB hingga 50.0dB(0 hingga 28 langkah + 2 setep/ jumlah 15 langkah) Had Keuntungan Maks 10.7 dB hingga 50.0dB (6 hingga 28 langkah + 2 langkah/ jumlah 12 langkah) |
Imbangan putih | Auto, ATW, Dalaman, Luaran, Satu Tekan WB, Manual WB, Luaran Auto, Lampu Wap Natrium (Betulkan/ Auto/Outdoor Auto) |
Kelajuan pengatup | 1/1s hingga 1/10,000s, 22 langkah |
Pampasan lampu latar | ya |
Kawalan apertur | 16 langkah |
Defog | ya |
OSD | ya |
Penjejakan Objek Kamera | |
Kemas kini kadar sisihan piksel | 50Hz |
Kelewatan keluaran piksel sisihan | 5ms |
Kontras objek minimum | 5% |
SNR | 4 |
Saiz objek minimum | 32*32 piksel |
Saiz objek maksimum | 128*128 piksel |
Kelajuan pengesanan | ±48 piksel/bingkai |
Masa ingatan objek | 100 bingkai (4s) |
Purata nilai punca kuasa dua bagi bunyi nadi dalam kedudukan objek | < 0.5 piksel |
Maklumat Pembungkusan | |
NW | 895g / 960g (versi Viewport) |
Meas produk. | 128.2*104.9*183.9mm / 128.2*104.9*189.6mm(Versi Viewport) |
Aksesori | 1pc peranti kamera gimbal, skru, silinder tembaga, bola redaman, papan redaman, 1pc kabel USB ke TTL / Kotak plastik berkualiti tinggi dengan kusyen buih |
GW | 2052g |
Meas pakej. | 300*250*200mm |
Pakej
- Berat Bersih: 895g (Versi Viewport: 960g)
- Dimensi: 128.2×104.9×183.9mm (versi standard)
- Aksesori:
- Peranti kamera Gimbal
- Skru, bola redaman, papan redaman
- Silinder kuprum
- Kabel USB ke TTL
- Kotak plastik berkualiti tinggi dengan kusyen buih
Aplikasi
- Pengawasan Udara: Sesuai untuk keselamatan awam, pemantauan orang ramai dan rondaan.
- Pemeriksaan Infrastruktur: Sesuai untuk memeriksa saluran paip, talian kuasa dan kemudahan perindustrian.
- Misi Mencari dan Menyelamat: Menyediakan pengenalan objek jarak jauh dan pengesanan untuk operasi menyelamat.
- Pemantauan Alam Sekitar: Membolehkan pengesanan hidupan liar dan pemetaan haba untuk penyelidikan.
- Liputan Acara: Keupayaan zum definisi tinggi untuk penstriman dan dokumentasi acara langsung.
The ViewPro Q30T Pro II menetapkan standard baharu untuk kamera gimbal yang dipasang UAV, menggabungkan ketepatan, serba boleh dan keupayaan AI lanjutan untuk menyokong pelbagai aplikasi profesional.
Q30T pro Ⅱ mempunyai lensa zum optik 30x. Ia dikuasakan oleh SONY 1/2.8” “Exmor R” Modul CMOS, video FHD 1080p, kelajuan autofokus yang pantas, direka untuk udara UAV fotografi. Reka bentuk ringan digabungkan dengan gimbal 3 paksi menjadikan gimbal motor ultra-reaktif. Penyelesaian FOC boleh mengimbangi getaran UAV. Paksi Yaw boleh merealisasikan putaran berterusan 360° dengan output SDI lalai. Pada masa yang sama masa, Q30T pro boleh mencapai penjejakan sasaran. Imej adalah stabil walaupun pada 30 kali zum optik. Semua parameter telah ditetapkan dengan sempurna, anda hanya perlu memasangnya kamera gimbal ke UAV, kemudian bersedia untuk terbang.
Kamera Zum Optik SONY 30x
Dikuasakan oleh modul SONY 1/2.8 Exmor R CMOS, dengan 0.01lux@F1.6 starpencahayaan min aras cahaya, Q30T pro Ⅱ masih boleh memaparkan ciri imej dengan jelas dalam persekitaran cahaya yang teruk. 2.13 mega piksel berkesan dan kualiti imej HD 1080p, digabungkan dengan teknologi zum optik canggih 30x, julat pemerhatian adalah sehingga 500 meter, yang boleh memenuhi keperluan aplikasi pelbagai domain.
Penjejakan Objek Terbina dalam
Normalisasi terbina dalam, korelasi silang dan algoritma penjejakan, digabungkan dengan algoritma tangkap semula objek yang hilang, mencapai jejak sasaran yang stabil. Sokong aksara tersuai OSD pengguna, get adaptif, kursor silang, paparan maklumat surih. Kelajuan penjejakan adalah sehingga 32piksel/bingkai, julat saiz objek ialah dari 16*16 piksel hingga 160*160 piksel, dengan nisbah isyarat-ke-bunyi (SNR) minimum 4db, nilai punca kuasa dua purata hingar nadi dalam objek kedudukan <0.5 piksel, yang sangat meningkatkan ketepatan dan kesan penjejakan.
Kaedah Berbilang Output Pilihan
Q30T Ⅱ menyokong kedua-dua output HDMI, output Ethernet/IP dan output SDI. HDMI dan output adalah 1080p, output Ethernet lalai sebagai 720p dan rekod ialah 1080p. Output IP dan versi keluaran SDI akan menyokong kuali tanpa 360 darjah.
Kaedah Kawalan Berbilang
Kawalan PWM lalai dan port TTL bersiri, SBUS adalah pilihan, versi keluaran IP juga menyokong kawalan TCP melalui kabel ethernet. Dengan perisian Viewpro Pautan lihat anda boleh memenuhi output IP, kawalan TTL dan TCP contorl.
Antara muka isyarat kotak kawalan:
Serasi dengan Viewport
Q30T pro Ⅱ serasi dengan penyambung keluaran cepat Viewpro Viewport. Viewport ialah pilihan yang dikenali sebagai pemasangan mudah, pasang dan main.
Untuk maklumat lanjut tentang Viewport, sila semak arahan video di bawah:
Dimensi
Aplikasi
Terutamanya bekalan dalam penguatkuasaan undang-undang, memadam kebakaran, menara janakuasa dan pemeriksaan saluran paip, mencari dan menyelamat dsb.Pelbagai pemantauan dan pencarian diperlukan dalam kecemasan untuk memindahkan keadaan dengan cepat, meningkatkan kecekapan tindak balas dan mengurangkan kemalangan jiwa
ViewPro Q30T Pro II 30x Zoom Optik Penjejakan Objek Kamera Gimbal untuk Drone UAV menawarkan zum ketepatan dan penstabilan
