Gambaran keseluruhan

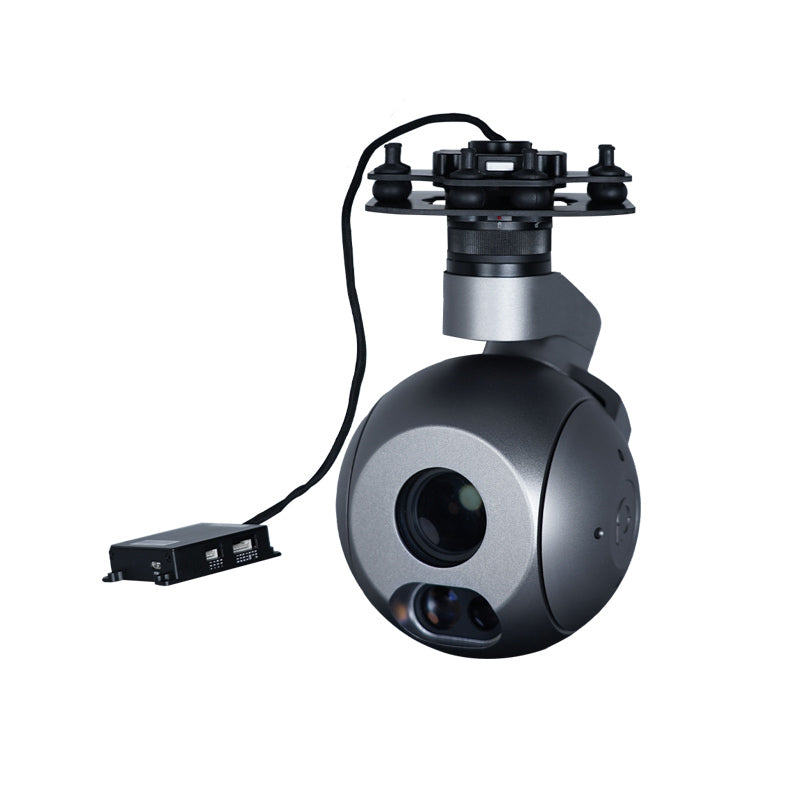

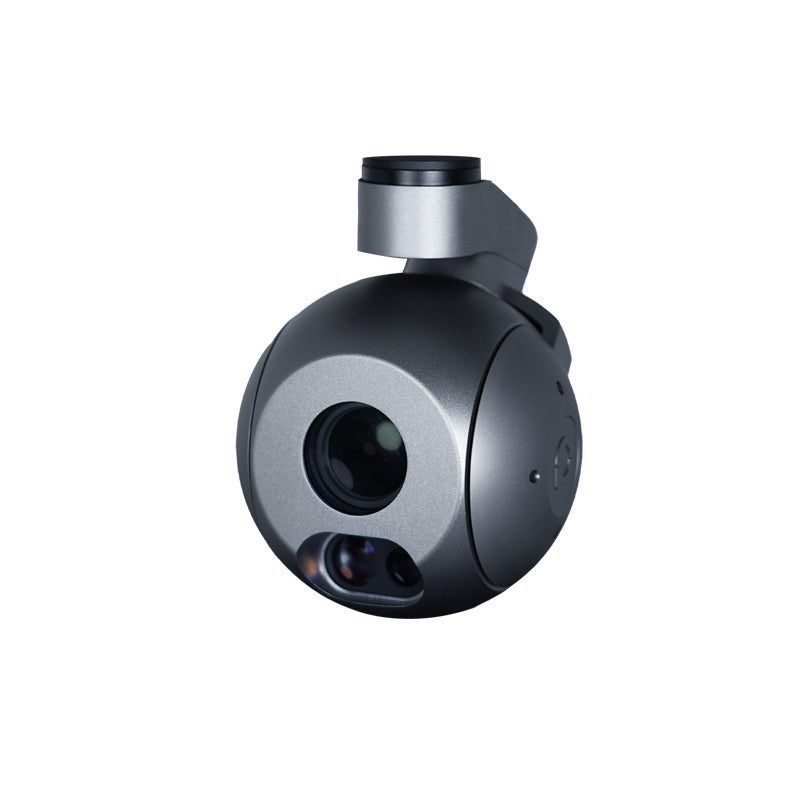

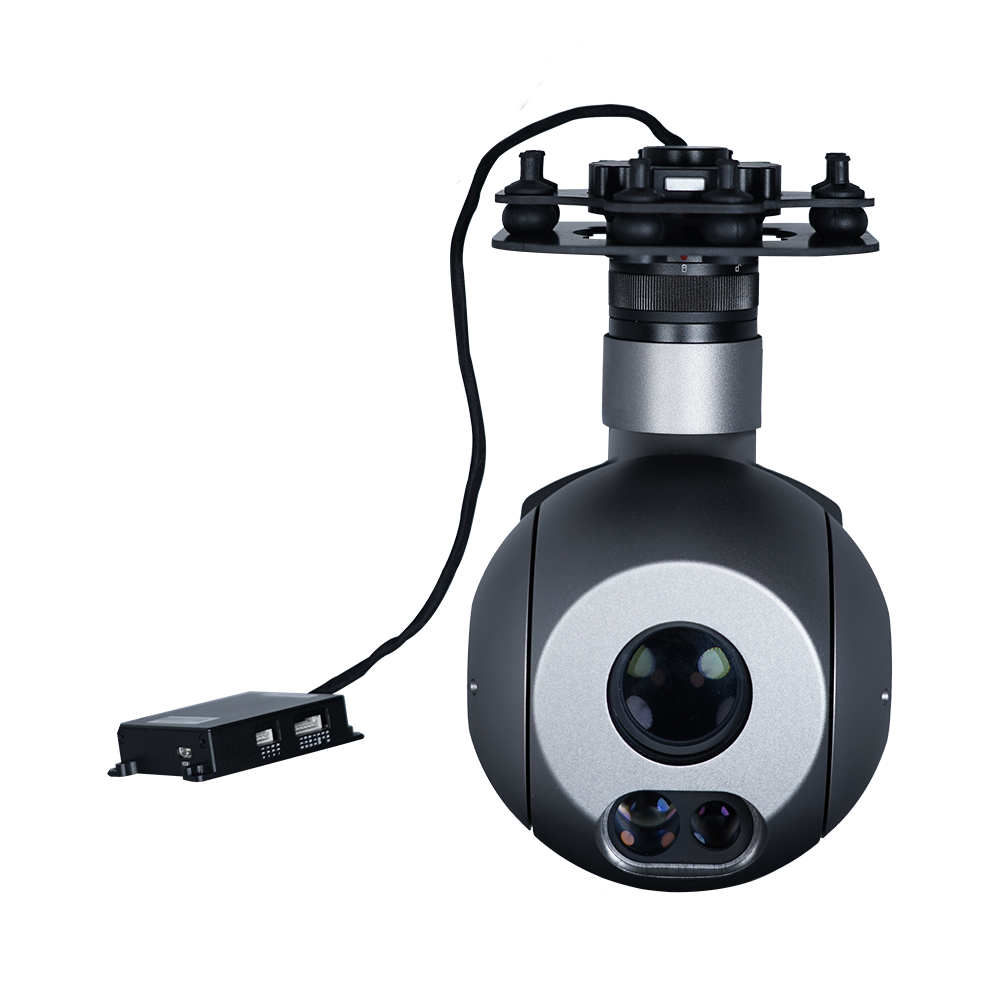

The ViewPro Q30TM ialah kamera gimbal dwi-sensor canggih yang direka khusus untuk UAV, digabungkan zum optik 30x dengan a Pencari jarak laser 3KM untuk ketepatan dan prestasi yang tiada tandingan. Dikuasakan oleh a Sony 1/2.8" Exmor R CMOS sensor, ia memberikan yang luar biasa Video HD penuh 1080p dan imejan yang tajam. Yang bersepadu Pencari jarak laser 1550nm memastikan ukuran jarak yang tepat sehingga 3,000 meter, lengkap dengan penandaan koordinat GPS. Dipasang pada a Gimbal stabil 3 paksi, Q30TM menawarkan operasi yang lancar, walaupun dalam keadaan penerbangan yang dinamik. Sesuai untuk pemeriksaan udara, pengawasan dan misi mencari dan menyelamat, Q30TM ialah penyelesaian peringkat atasan untuk profesional yang mencari kebolehpercayaan dan serba boleh.
Ciri-ciri
- Zum Optik 30x dengan Zum Digital 12x: Tangkap butiran dengan gabungan zum 360x keupayaan, mulai dari 63.7° sudut lebar kepada a Pandangan telefoto 2.3°.
- Pencari Jarak Laser 3KM: Bersepadu Laser IR 1550nm menyediakan ukuran jarak yang tepat, tepat kepada ±0.75m dalam keadaan optimum.
- Sistem Dwi Penderia: Menggabungkan pengimejan lanjutan dengan ukuran jarak yang tepat, menjadikannya sesuai untuk aplikasi kritikal.
- 3-Axis Stabilized Gimbal: Menyampaikan rakaman bebas getaran dengan ketepatan ±0.02° untuk pitch, roll, dan yaw.
- Prestasi Cahaya Rendah yang Luar Biasa: Pencahayaan minimum daripada 0.01 lux memastikan imej yang jelas dalam keadaan pencahayaan yang mencabar.
- Penjejakan Objek Dinamik: Penjejakan berkelajuan tinggi dengan a Kadar kemas kini 50Hz dan kelewatan sahaja 5ms, memastikan tumpuan masa nyata pada sasaran bergerak.
- Pilihan Kawalan Fleksibel: Menyokong PWM, TTL, S.BUS, dan Juruterbang DJI untuk penyepaduan UAV yang lancar.
- Reka Bentuk Lasak: Menahan persekitaran yang keras, beroperasi pada suhu dari -20°C hingga +60°C.
Spesifikasi
Parameter Perkakasan | |
Voltan kerja | 12V |
Voltan masukan | 3S ~ 6S |
Voltan keluaran | 5V (bersambung dengan PWM) |
Arus dinamik | 950~1100mA @ 12V |
Arus melahu | 950mA @ 12V |
Suhu persekitaran kerja. | -20℃ ~ +60℃ |
Keluaran | HDMI mikro(output HD 1080P 25/30/50/60fps) IP(1080P/720P 25/30fps) |
Tempatan-storan | Kad TF (Sehingga 128G, kelas 10, FAT32 atau format ex FAT) |
Format storan foto | JPG(1920*1080 / 1280*720) |
Format storan video | MP4 (1080P/720P 25fps/30fps) |
Kaedah kawalan | PWM / TTL / S.BUS / TCP(IP output) /DJI Pilot |
Spesifikasi Gimbal | |
Julat Mekanikal | Pitch/Condong: -60°~120°,Roll: ±35°, Yaw/Pan: ±300° / ±360°*N (versi output IP) |
Julat Boleh Kawal | Pitch/Condong: -45°~90°, Yaw/Pan: ±290° / ±360°*N (versi output IP) |
Sudut getaran | Pitch/Roll: ±0.02°, Yaw:±0.02° |
Satu kunci ke tengah | √ |
Spesifikasi Kamera | |
Penderia Imej | SONY 1/2.8" "Exmor R" CMOS |
Kualiti gambar | HD Penuh 1080 (1920*1080) |
Piksel berkesan | 2.13MP |
Zum optik kanta | 30x, F=4.3~129mm |
Zum digital | 12x (360x dengan zum optik) |
Jarak objek min | 10mm (hujung lebar) hingga 1200mm (hujung tele). 300mm lalai |
Sudut pandangan mendatar | Mod 1080p: 63.7°(hujung lebar) ~ 2.3°(hujung tele) |
Sistem penyegerakan | Dalaman |
Nisbah S/N | lebih daripada 50dB |
Pencahayaan min | Warna 0.01lux@F1.6 |
Kawalan pendedahan | Auto, Manual, Mod Keutamaan (keutamaan pengatup & keutamaan iris), Terang, pampasan EV, AE perlahan |
Keuntungan | Auto/Manual 0dB hingga 50.0dB(0 hingga 28 langkah + 2 setep/ jumlah 15 langkah) Had Keuntungan Maks 10.7 dB hingga 50.0dB (6 hingga 28 langkah + 2 langkah/ jumlah 12 langkah) |
Imbangan putih | Auto, ATW, Dalaman, Luaran, Satu Tolak WB, Manual WB, Luaran Auto, Lampu Wap Natrium (Betulkan/Auto/Auto Luar) |
Kelajuan pengatup | 1/1s hingga 1/10,000s, 22 langkah |
Pampasan lampu latar | ya |
Kawalan apertur | 16 langkah |
Defog | ya |
OSD | ya |
Penjejakan Objek Kamera | |
Kemas kini kadar sisihan piksel | 50Hz |
Kelewatan keluaran piksel sisihan | 5ms |
Kontras objek minimum | 5% |
SNR | 4 |
Saiz objek minimum | 32*32 piksel |
Saiz objek maksimum | 128*128 piksel |
Kelajuan pengesanan | 32 piksel/bingkai |
Masa ingatan objek | 100 bingkai (4s) |
Purata nilai punca kuasa dua bagi bunyi nadi dalam kedudukan objek | < 0.5 piksel |
Pencari Jarak Laser IR | |
Panjang Gelombang Laser | 1550nm |
Bukaan optik | Hantar 13mm / Terima17 mm |
Resolusi | 0.75m |
Ukur keupayaan | 3000m (Nilai biasa 1: · Saiz objek: permukaan sasaran lebih besar daripada kawasan bintik laser · Reflektif: 60% · Kadar ketepatan: 90% · Keterlihatan: 10 km · Suhu persekitaran: 20 ℃ · Tekanan atmosfera: 1013 mbar) |
Pengukuran sasaran kenderaan | 2300m (Nilai biasa 2: · Saiz objek: 2.3*2.3 m · Emisiviti: 30% · Lain-lain yang sama seperti Nilai biasa 1) |
Selamat mata | Kelas 1【IEC 60825-1 Standard, Edisi Kedua (2007-03)】 |
Sudut pancaran laser (Nilai biasa) | 1.0 mrad |
Ketepatan (Nilai biasa) | ± 0.75m |
Ketepatan (Dalam keadaan teruk) | ± 2m |
Kekerapan pengukuran | 2Hz |
Resolusi objek (Nilai biasa) | 30m |
Maklumat Pembungkusan | |
NW | 888g(Versi Viewport) |
Meas produk. | 112*129*203.9mm |
Aksesori | 1pc peranti kamera gimbal, 16pcs skru, 4pcs silinder tembaga, 12pcs redaman bola, 4pcs papan redaman / Kotak plastik berkualiti tinggi dengan kusyen buih |
Pakej
- Berat Bersih: 888g (versi Viewport)
- Dimensi Produk: 112 × 129 × 203.9mm
- Termasuk Aksesori:
- 1x peranti kamera Gimbal
- 16x skru, 4x silinder kuprum, 12x bola redaman, 4x papan redaman
- Kotak plastik berkualiti tinggi dengan kusyen buih
Aplikasi
- Pengawasan Udara: Pantau kawasan luas dengan zum ketepatan dan pengukuran laser yang didayakan GPS.
- Pemeriksaan Infrastruktur: Sesuai untuk memeriksa talian kuasa, saluran paip dan struktur tinggi.
- Mencari dan Menyelamat: Mengesan dan mengukur jarak dengan tepat ke objek atau individu dalam masa nyata.
- Pemantauan Alam Sekitar: Menjalankan pemerhatian dan pengukuran terperinci landskap dan hidupan liar.
- Penguatkuasaan Undang-undang dan Keselamatan: Menyokong misi yang memerlukan penjejakan yang dipertingkatkan dan keupayaan pengukuran jarak jauh.
The ViewPro Q30TM memberikan prestasi yang tiada tandingan dengan dwi penderianya, zum optik yang berkuasa dan pengintai laser bersepadu, menjadikannya alat muktamad untuk profesional dalam operasi pemeriksaan, pengawasan dan menyelamat.
