Gambaran keseluruhan

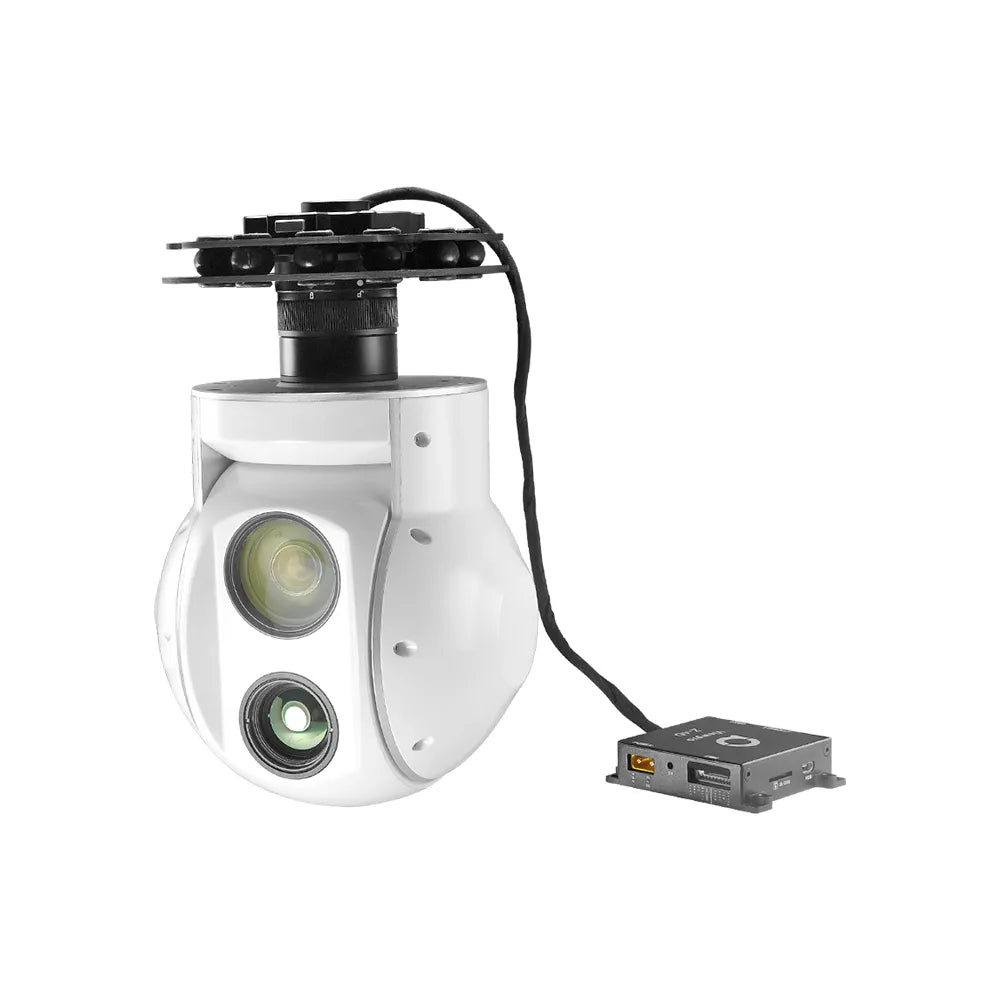

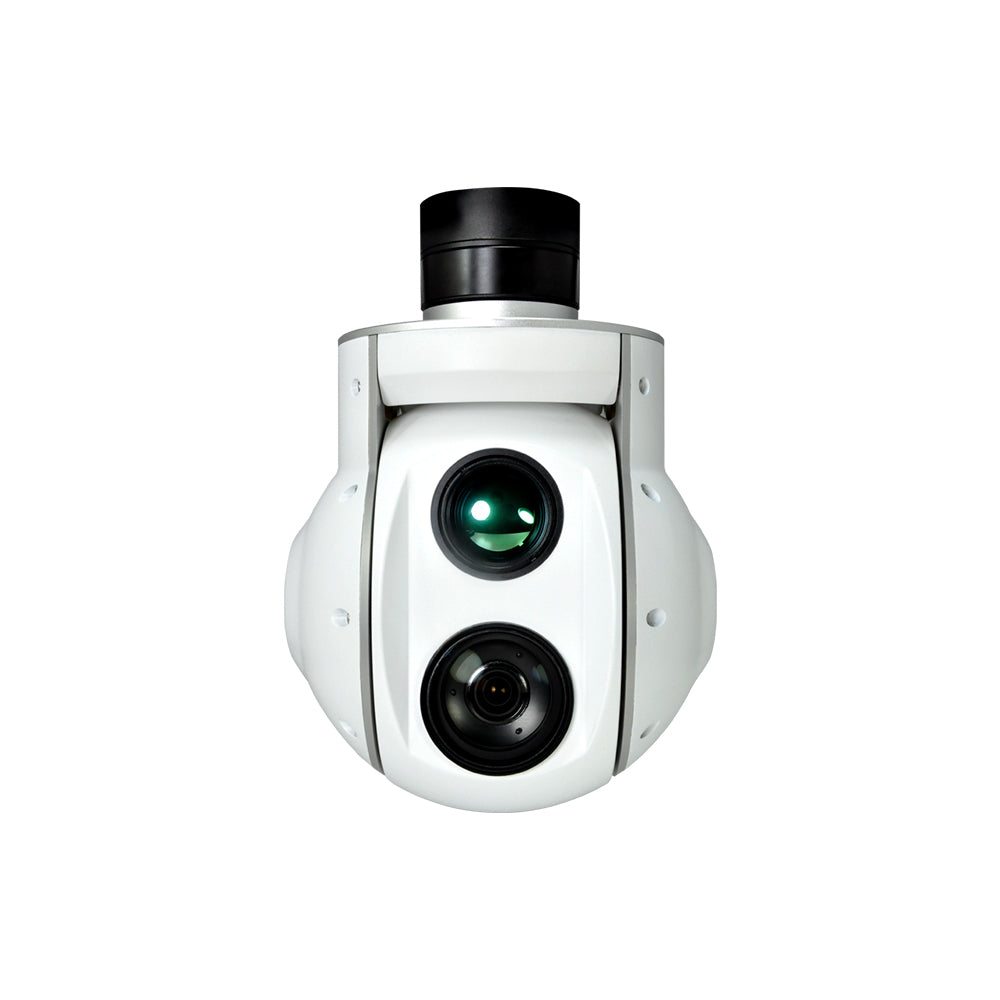

The ViewPro U30TIR ialah kamera gimbal dwi-sensor yang berkuasa untuk dron, menampilkan penderia EO zum optik 30x dan pengimejan terma resolusi tinggi. Dengan penstabilan lanjutan, pengesanan tepat dan keupayaan pengimejan terma, kamera serba boleh ini sesuai untuk pemeriksaan, pengawasan, mencari dan menyelamat dan pelbagai aplikasi UAV. Reka bentuknya yang mantap, ditambah dengan teknologi pengimejan termaju, memastikan prestasi yang luar biasa walaupun dalam keadaan yang mencabar.
Ciri-ciri
- Zum Optik 30x: Sensor EO menyediakan zum optik 30x tepat dengan zum digital 12x tambahan, menawarkan zum gabungan sehingga 360x untuk pengimejan terperinci.
- Pengimejan Terma Resolusi Tinggi: Dilengkapi dengan lensa 25mm dan resolusi 640×480, pengimejan terma mengesan objek sehingga 735m (manusia) atau 2255m (kenderaan).
- Teknologi Dwi-Penderia: Menggabungkan penderia EO dan IR untuk penyelesaian pengimejan yang komprehensif, termasuk penjejakan terma dan visual EO definisi tinggi.
- Penstabilan Tepat: Penstabilan gimbal 2 paksi dengan ketepatan ±0.01° memastikan imejan lancar dan mantap dalam persekitaran dinamik.
- Penjejakan Objek: Ciri penjejakan lanjutan untuk kedua-dua penderia EO dan IR, termasuk kadar kemas kini piksel 50Hz dan masa ingatan selama 4 saat.
- Pengesanan Suhu: Fungsi termometri pilihan memaparkan julat suhu dan amaran, meningkatkan kesedaran situasi dalam misi kritikal.
- Pelbagai Pilihan Output: Menyokong keluaran HDMI mikro, IP dan SDI, bersama-sama dengan storan tempatan pada kad SD sehingga 128GB.
Spesifikasi
Parameter Perkakasan | |
Voltan kerja | 12V ~ 16V |
Voltan masukan | 3S ~ 4S |
Voltan keluaran | 5V (bersambung dengan PWM) |
Arus dinamik | 500mA @ 12V |
Arus melahu | 400mA @ 12V |
Penggunaan kuasa | ≤ 6W |
Suhu persekitaran kerja. | -20 ℃ ~ +60 ℃ |
Keluaran | HDMI mikro(output HD 1080P 60fps) / IP / SDI |
Tempatan-storan | Kad SD (Sehingga 128G, kelas 10, FAT32 atau format ex FAT) |
Kaedah kawalan | PWM / TTL / S.BUS (tertakluk kepada produk sebenar) |
Spesifikasi gimbal | |
Pitch/Condongkan | ±90° |
gulung | Tiada sokongan |
Yaw/Pali | ±170° / ±360°*N (IP / SDI output) |
Sudut getaran | Pitch/Roll: ±0.01°, Yaw:±0.01° |
Satu kunci ke tengah | √ |
Spesifikasi kamera | |
Penderia Imej | SONY 1/2.8″ CMOS “Exmor R”. |
Kualiti gambar | HD Penuh 1080 (1920*1080) |
Piksel berkesan | 2.13MP |
Zum optik kanta | 30x, F=4.3~129mm |
Zum digital | 12x (360x dengan zum optik) |
Jarak objek min | 10mm (hujung lebar) hingga 1200mm (hujung tele). 300mm lalai |
Sudut pandangan mendatar | Mod 1080p: 63.7°(hujung lebar) ~ 2.3°(hujung tele) |
Mod 720p: 63.7°(hujung lebar) ~ 2.3°(hujung tele) | |
SD: 47.8°(hujung lebar) ~ 1.7°(hujung tele) | |
Sistem penyegerakan | Dalaman |
Nisbah S/N | lebih daripada 50dB |
Pencahayaan min | Warna 0.01lux@F1.6 |
Kawalan pendedahan | Auto, Manual, Mod Keutamaan (keutamaan pengatup & keutamaan iris), Cerah, pampasan EV, AE perlahan |
Keuntungan | Auto/Manual 0dB hingga 50.0dB(0 hingga 28 langkah + 2 setep/ jumlah 15 langkah) |
Had Keuntungan Maks 10.7 dB hingga 50.0dB (6 hingga 28 langkah + 2 langkah/ jumlah 12 langkah) | |
Imbangan putih | Auto, ATW, Dalaman, Luar, Auto Luar, Lampu Wap Natrium (Betulkan/Auto/Auto Luar), Satu tekan, Manual |
Kelajuan pengatup | 1/1s hingga 1/10,000s, 22 langkah |
Pampasan lampu latar | ya |
Kawalan apertur | 16 langkah |
Defog | ya |
OSD | ya |
Fotoformat | JPEG |
Format video | MP4 |
Penjejakan Objek Kamera | |
Kemas kini kadar sisihan piksel | 50Hz |
Kelewatan keluaran piksel sisihan | <15ms |
Kontras objek minimum | 5% |
SNR | 4 |
Saiz objek minimum | 16*16 piksel |
Saiz objek maksimum | 160*160 piksel |
Kelajuan pengesanan | ±32 piksel/bingkai |
Masa ingatan objek | 100 bingkai (4s) |
Purata nilai punca kuasa dua bagi bunyi nadi dalam kedudukan objek | < 0.5 piksel |
Spesifikasi pengimejan terma | |
Saiz kanta | 25mm |
FOV mendatar | 24.6° |
FOV menegak | 18.5° |
FOV pepenjuru | 30.4° |
Jarak Detektif (Lelaki: 1.8×0.5m) | 735 meter |
Kenali Jarak (Lelaki: 1.8×0.5m) | 184 meter |
Jarak Disahkan (Lelaki: 1.8×0.5m) | 92 meter |
Jarak Detektif (Kereta: 4.2×1.8m) | 2255 meter |
Kenali Jarak (Kereta: 4.2×1.8m) | 564 meter |
Jarak Disahkan (Kereta: 4.2×1.8m) | 282 meter |
Mod kerja | Pencitra terma gelombang panjang (8μm~14μm) tidak disejukkan |
Piksel pengesan | 640*480 |
Saiz piksel | 17μm |
Kaedah memfokus | Kanta perdana athermal |
Pembetulan emisitiviti | 0.01~1 |
BERSIH | ≤50mK (@25℃) |
MRTD | ≤650mK (@frekuensi ciri) |
Penambahbaikan imej | Autolaraskan kecerahan imej dan nisbah kontras |
Palet warna | Putih, merah besi, warna pseudo |
Auto Pembetulan tidak seragam | Ya (tiada pengatup) |
Zum digital | 1x, 3x |
Segerakkan masa yang betul | ya |
Jenis termometri | Bar suhu (paparan warna psudo) suhu maks, suhu min, suhu tengah FOV (Pilihan) |
Amaran suhu | 0℃~100℃ |
Penjejakan Objek Terma | |
Kemas kini kadar sisihan piksel | 25Hz |
Kelewatan keluaran piksel sisihan | <3ms |
Saiz objek minimum | 16*16 piksel |
Saiz objek maksimum | 128*128 piksel |
Kelajuan pengesanan | ±32 piksel/bingkai |
Masa ingatan objek | 100 bingkai (4s) |
Maklumat Pembungkusan | |
NW | 981g |
Meas produk. | 127*122*177.1mm |
Aksesori | 1pc peranti gimbal camra, 16pcs skru, 4 keping silinder tembaga, 12 keping bola redaman, 4 keping papan redaman / kotak plastik berkualiti tinggi dengan kusyen buih |
Aplikasi
- Pemeriksaan Infrastruktur: Pantau bangunan, saluran paip, talian kuasa dan panel solar dengan pengimejan EO dan haba yang tepat.
- Pengawasan: Meningkatkan kesedaran situasi untuk keselamatan perimeter dan pemantauan hidupan liar.
- Cari & Menyelamat: Kesan dan cari individu atau kenderaan dalam keadaan penglihatan yang rendah.
- Pemantauan Alam Sekitar: Jejaki anomali suhu dan sumber haba untuk pengurusan bencana dan pencegahan kebakaran hutan.
The ViewPro U30TIR menggabungkan teknologi canggih dengan reka bentuk tahan lama untuk memberikan prestasi yang tiada tandingan merentasi pelbagai aplikasi dron profesional.
Kamera gimbal U30TIR mempunyai lensa zum optik 30x. Ia dikuasakan oleh SONY 1/2.8” “Exmor R”, 2.13 mega piksel berkesan, autofokus pantas kelajuan, kualiti imej HD 1080p, serta cahaya boleh dilihat, pengimejan terma pengesanan. Ia bersaiz padat, menyokong PWM, S. BUS dan TTL. Mengesan melalui sumber haba, haba 25mm boleh mendedahkan kerosakan bangunan, percikan api di hutan, lokasi manusia atau haiwan dan banyak lagi. Ia digunakan secara meluas dalam pengawasan siang dan malam, carian, pemeriksaan dan memadam kebakaran.

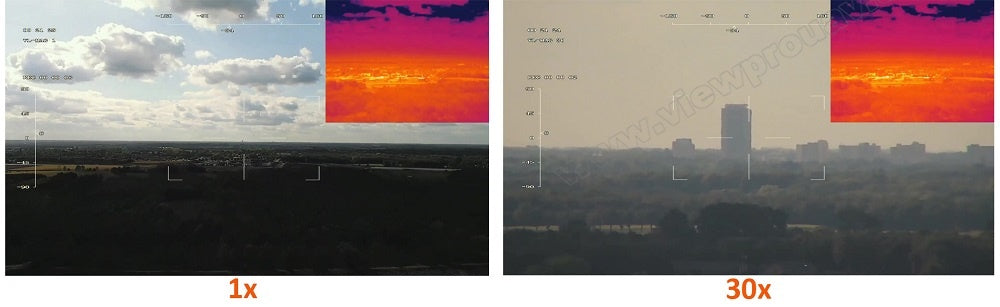

Kamera Cahaya Bintang Zum SONY 30x
Dikuasakan oleh modul SONY 1/2.8 Exmor R CMOS, dengan 0.01lux@F1.6 starpencahayaan min aras cahaya, U30TIR masih boleh memaparkan ciri imej dengan jelas dalam persekitaran cahaya yang teruk. 2.13 mega piksel berkesan dan kualiti imej HD 1080p, digabungkan dengan teknologi zum optik canggih 30x, julat pemerhatian adalah sehingga 500 meter, yang boleh memenuhi keperluan aplikasi pelbagai domain.

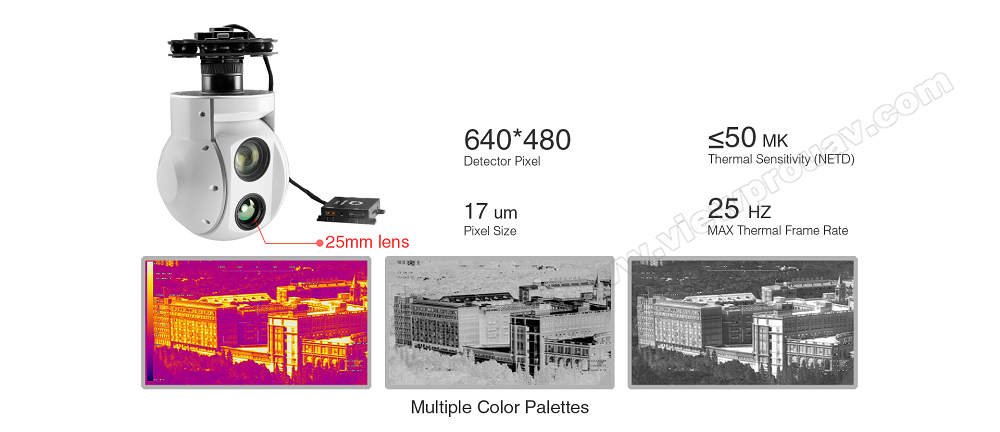

Pengimej Terma Profesional
Penderia imej terma terma ULIS Perancis berketepatan tinggi berketepatan tinggi (8μm ~14μm), U30TIR boleh merakam dan menghantar imej terma dan imej kelihatan pada masa yang sama dalam format PIP.
Versi termometri pilihan: Dengan sensor pengukur suhu, ia boleh mencapai suhu objek dan individu dengan tepat. Penderia haba membolehkan suhu tiga titik antara 0℃~120℃ untuk diukur dan dipaparkan pada skrin. Laraskan warna berbeza yang digunakan pada data terma berdasarkan keperluan senario tertentu.
*Bar suhu: Menunjukkan suhu variasi secara beransur-ansur dengan warna yang sepadan.
*Pengukuran suhu: Paparkan suhu purata, tertinggi dan terendah dalam masa nyata.
*Penggera suhu: Jangan terlepas apa-apa apabila suhu objek melebihi nilai amaran yang telah ditetapkan.

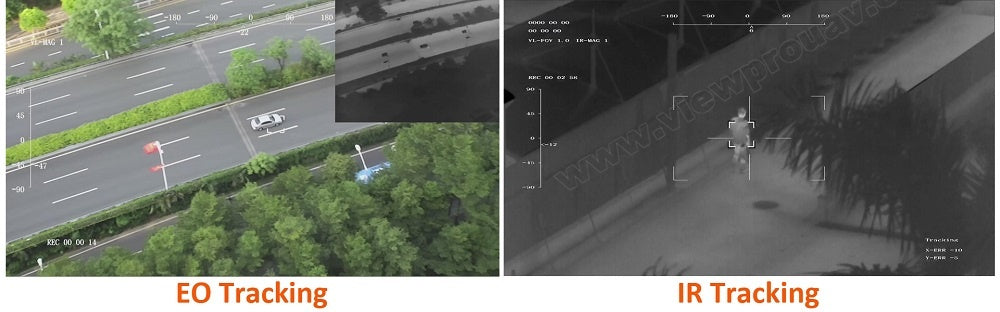

Penjejakan Objek Dwi Penderia Cahaya Kelihatan dan Pengimejan Terma
Normalisasi terbina dalam, korelasi silang dan algoritma penjejakan, digabungkan dengan algoritma tangkap semula objek yang hilang, mencapai jejak sasaran yang stabil. Sokong aksara tersuai OSD pengguna, get adaptif, kursor silang, paparan maklumat surih. Kelajuan penjejakan adalah sehingga 32piksel/bingkai, julat saiz objek ialah dari 16*16 piksel hingga 160*160 piksel, dengan nisbah isyarat-ke-bunyi (SNR) minimum 4dB, nilai punca kuasa dua purata hingar nadi dalam objek kedudukan <0.5 piksel, yang sangat meningkatkan ketepatan dan kesan penjejakan.

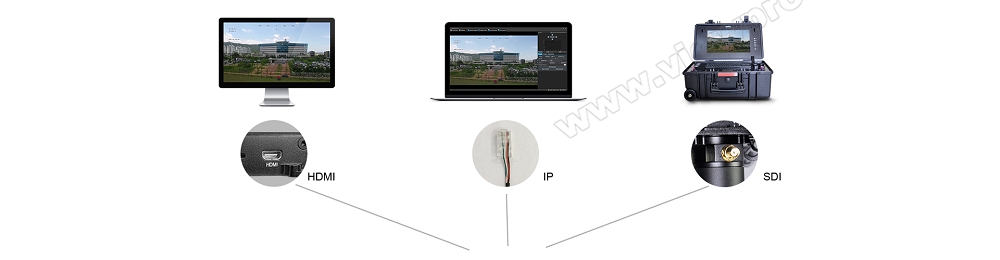

Kaedah Berbilang Output Pilihan
U30TIR menyokong kedua-dua output HDMI, output Ethernet/IP dan output SDI. HDMI dan output adalah 1080p, output Ethernet lalai sebagai 720p dan rekod ialah 1080p. Output IP dan versi keluaran SDI akan menyokong kuali tanpa 360 darjah.

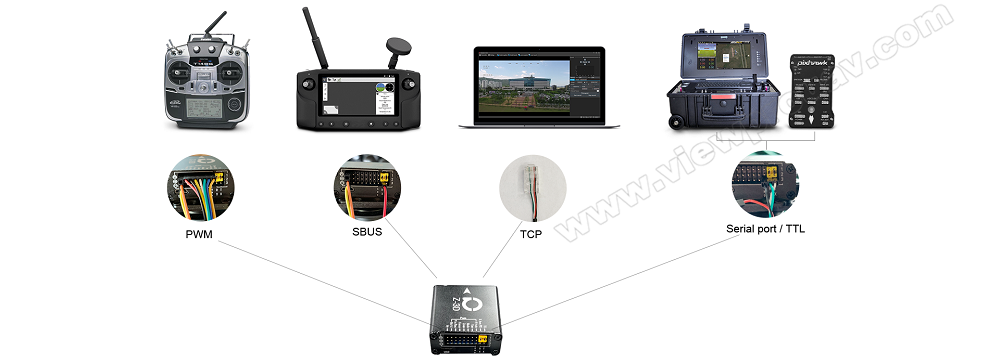

Kaedah Kawalan Berbilang

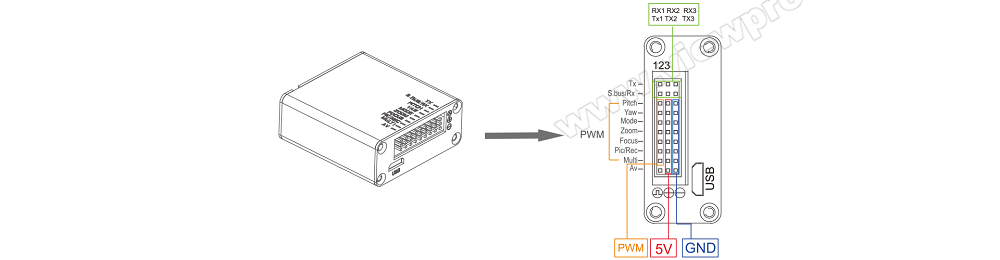

Kawalan PWM lalai dan port TTL bersiri, SBUS adalah pilihan, versi keluaran IP juga menyokong kawalan TCP melalui kabel ethernet. Dengan perisian Viewpro Pautan lihat anda boleh memenuhi output IP, kawalan TTL dan TCP contorl.

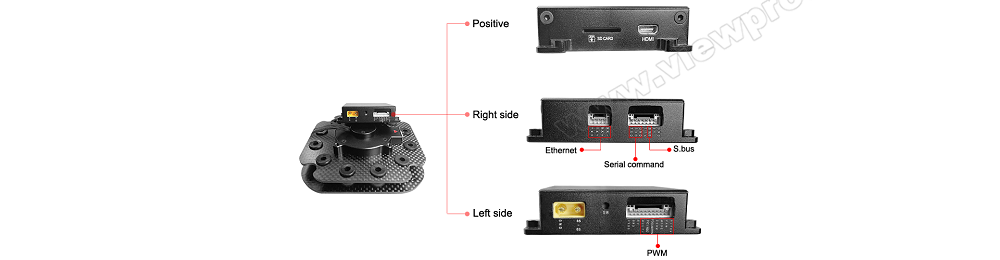

Antara muka isyarat kotak kawalan:
Serasi dengan Viewport
U30TIR serasi dengan penyambung keluaran cepat Viewpro Viewport. Viewport ialah pilihan yang dikenali sebagai pemasangan mudah, pasang dan main.
Dimensi
Aplikasi
Terutamanya bekalan dalam penguatkuasaan undang-undang, memadam kebakaran, menara janakuasa dan pemeriksaan saluran paip, mencari dan menyelamat dan lain-lain. Pelbagai pemantauan dan pencarian diperlukan dalam kecemasan untuk memindahkan keadaan dengan cepat, meningkatkan kecekapan tindak balas dan mengurangkan kemalangan jiwa
ViewPro U30TIR 30x Zoom Dual-sensor EO/IR Camera untuk Drone dengan Gimbal 2 paksi menyediakan pengimejan terma berkualiti tinggi dan imejan yang boleh dilihat.
