Gambaran keseluruhan
The ViewPro Z10F ialah kamera gimbal zum optik 10x padat dan ringan yang direka untuk UAV, memberikan pengimejan resolusi tinggi dengan piksel berkesan 4MP dan fungsi serba boleh. Dilengkapi dengan penstabilan lanjutan, kawalan tepat dan penjejakan objek pilihan, ia memastikan visual yang jelas dan mantap dalam pelbagai aplikasi, termasuk pemeriksaan, pengawasan dan misi mencari dan menyelamat.
Ciri-ciri
- 10x Zum Optik: Tangkap imej terperinci dengan julat fokus 4.9mm hingga 49mm, menawarkan sudut tontonan mendatar dari 53.2° hingga 5.65°.
- Pengimejan Resolusi Tinggi: Sensor CMOS 4MP memberikan 2688×1520 piksel berkesan dengan julat dinamik 65dB untuk visual yang jelas dan terperinci.
- Penstabilan Lanjutan: Ketepatan penstabilan ±0.02° memastikan tangkapan video lancar dan mantap dalam persekitaran dinamik.
- Pelbagai Pilihan Output: Menyokong HDMI mikro untuk output HD 1080P 60fps dan CVBS analog standard untuk penghantaran video yang fleksibel.
- Prestasi Cahaya Rendah: Beroperasi dalam keadaan serendah 0.05 lux (F1.6), memberikan kejelasan luar biasa dalam persekitaran cahaya malap.
- Kawalan Tepat: Menampilkan kaedah kawalan PWM dan TTL dengan keserasian untuk protokol PELCO-D, Hitachi atau VISCA.
- Penjejakan Objek Pilihan: Jejaki objek dengan ketepatan tinggi, terima kasih kepada kemas kini piksel sisihan 50Hz dan kelewatan output kurang daripada 15ms.
- Rekaan Padat & Ringan: Dengan berat hanya 395g, ia meminimumkan berat muatan untuk masa penerbangan UAV yang dilanjutkan.
Spesifikasi
Parameter Perkakasan | |
Voltan kerja | 12V |
Voltan masukan | 3S ~ 4S |
Voltan keluaran | 5V (bersambung dengan PWM) |
Arus dinamik | 320mA @ 12V |
Arus melahu | 240mA @ 12V |
Penggunaan kuasa | 3.85W |
Suhu persekitaran kerja. | -20 ℃ ~ +50 ℃ |
Keluaran | mikro HDMI (output HD 1080P 60fps) / Analog |
Tempatan-storan | Kad SD (Sehingga 32G, kelas 10, FAT32 atau format ex FAT) |
Kaedah kawalan | PWM / TTL |
Spesifikasi Gimbal | |
Pitch/Condongkan | ±90° |
gulung | ±45° |
Yaw/Pali | ±150° |
Sudut getaran | Pitch/Roll: ±0.02°, Yaw:±0.03° |
Satu kunci ke tengah | √ |
Spesifikasi Kamera | |
Penderia Imej | CMOS 1/3 inci |
Jumlah piksel | 4MP |
Piksel berkesan | 2688*1520 |
Julat dinamik | 65dB |
Lensa | 5MP |
Zum optik | 10x, F=4.9~49mm |
Jarak objek min | 1.5J |
Sudut pandangan | Mendatar: 53.2°(hujung lebar) ~ 5.65°(hujung tele) |
Menegak: 39.8°(hujung lebar) ~ 4.2°(hujung tele) | |
Fokus: 66.6°(hujung lebar) ~ 7.2°(hujung tele) | |
Sistem penyegerakan | Pengimbasan progresif |
Video tempatan | Kad TF tempatan 1080P 30fps |
Keluaran HD | 1080P/720/480P 60fps HDMI1.4 |
Keluaran AV | Standard CVBS 1Vp-p |
Nisbah S/N | 38dB |
Pencahayaan min | Warna 0.05lux@F1.6 |
Pampasan lampu latar | Pampasan lampu latar/perencatan cahaya yang kuat |
Keuntungan | Auto |
Imbangan putih | Auto/Manual |
Kelajuan pengatup | Auto |
Sistem kawalan | UART/IR/PWM |
Protokol komunikasi | PELCO-D, protokol Hitachi atau VISCA |
Fokus | Auto/Manual/Tumpuan automatik sekali |
Kelajuan fokus | 2s |
Permulaan kanta | terbina dalam |
Bit pratetap pengguna | 20 set |
Putaran imej | 180°, Imej cermin mendatar/menegak |
OSD | Tidak menyokong |
Penjejakan Objek (Pilihan) | |
Kemas kini kadar sisihan piksel | 50Hz |
Kelewatan keluaran piksel sisihan | <15ms |
Kontras objek minimum | 5% |
SNR | 4 |
Saiz objek minimum | 16*16 piksel |
Saiz objek maksimum | 160*160 piksel |
Kelajuan pengesanan | ±32 piksel/bingkai |
Masa ingatan objek | 4s |
Purata nilai punca kuasa dua bagi bunyi nadi dalam kedudukan objek | < 0.5 piksel |
Maklumat Pembungkusan | |
NW | 395g |
Meas produk. | 86.2*108.3*113.3mm |
Aksesori | 1pc peranti kamera gimbal, 16pcs skru / kadbod berkualiti tinggi kotak dengan kusyen buih |
Meas pakej. | 86.2*108.3*113.3mm |
Aplikasi
- Pemeriksaan Infrastruktur: Pantau jambatan, bangunan dan talian utiliti dengan keupayaan zum yang tepat.
- Pengawasan: Sesuai untuk keselamatan perimeter, pemerhatian hidupan liar dan pemantauan udara.
- Cari & Menyelamat: Kenal pasti dan cari individu dalam persekitaran yang mencabar dengan zum unggul dan prestasi cahaya malap.
- Operasi Perindustrian: Meningkatkan kesedaran situasi dalam pembinaan dan logistik.
The ViewPro Z10F kamera gimbal menggabungkan pengimejan berkualiti tinggi, penstabilan lanjutan dan kawalan intuitif, menjadikannya alat yang sempurna untuk pengendali UAV yang mencari penyelesaian pengimejan udara yang boleh dipercayai dan serba boleh.

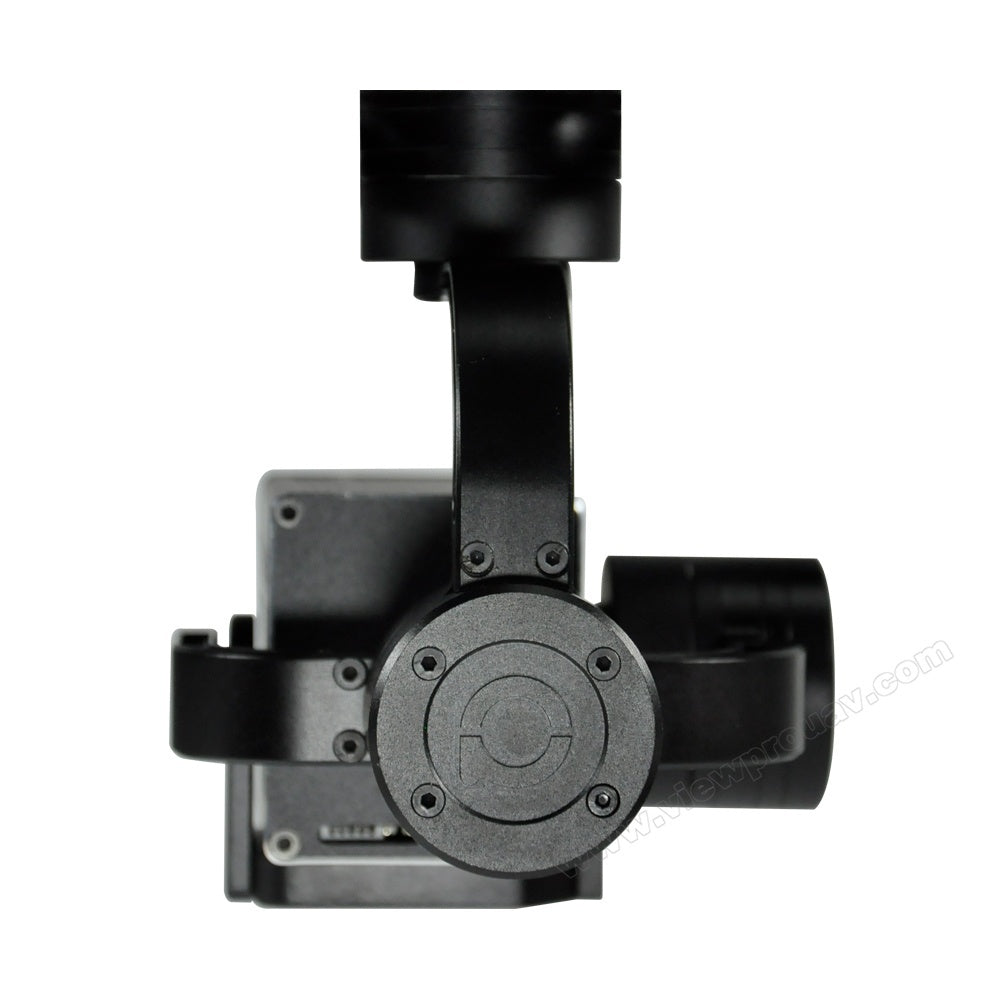

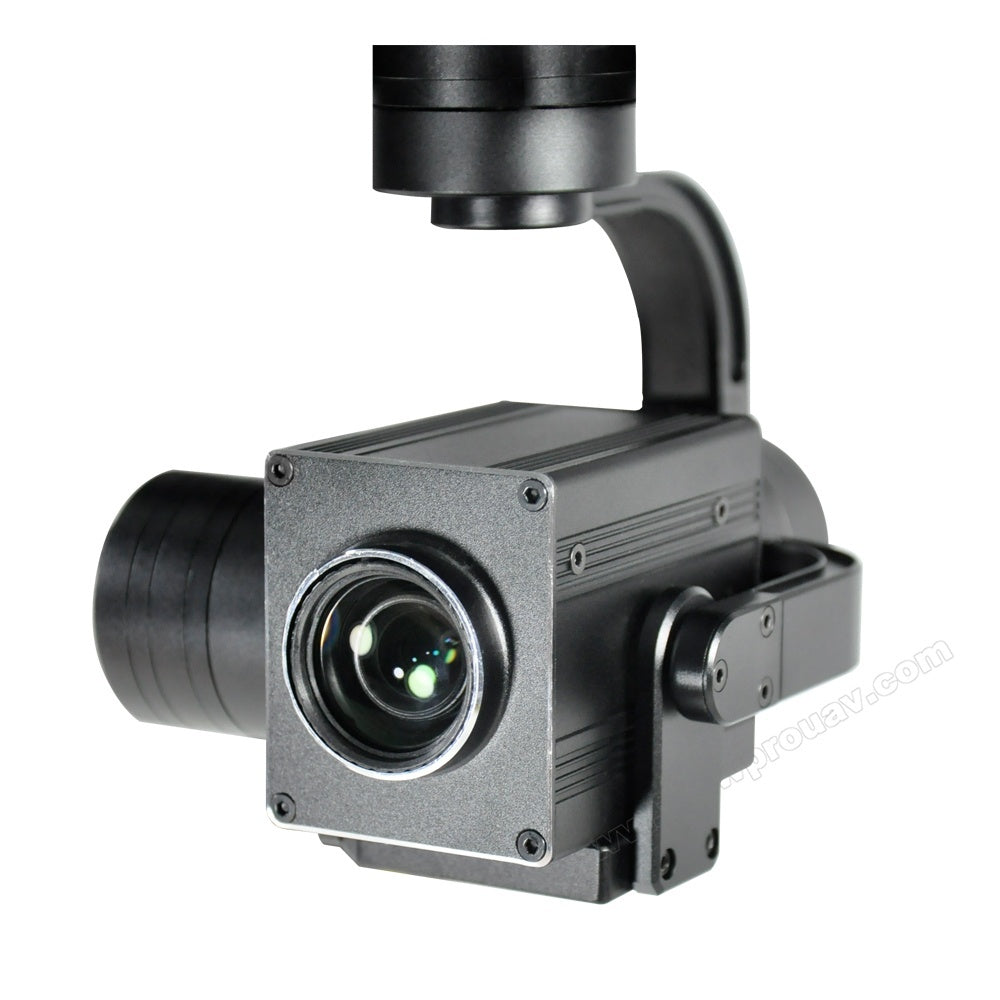

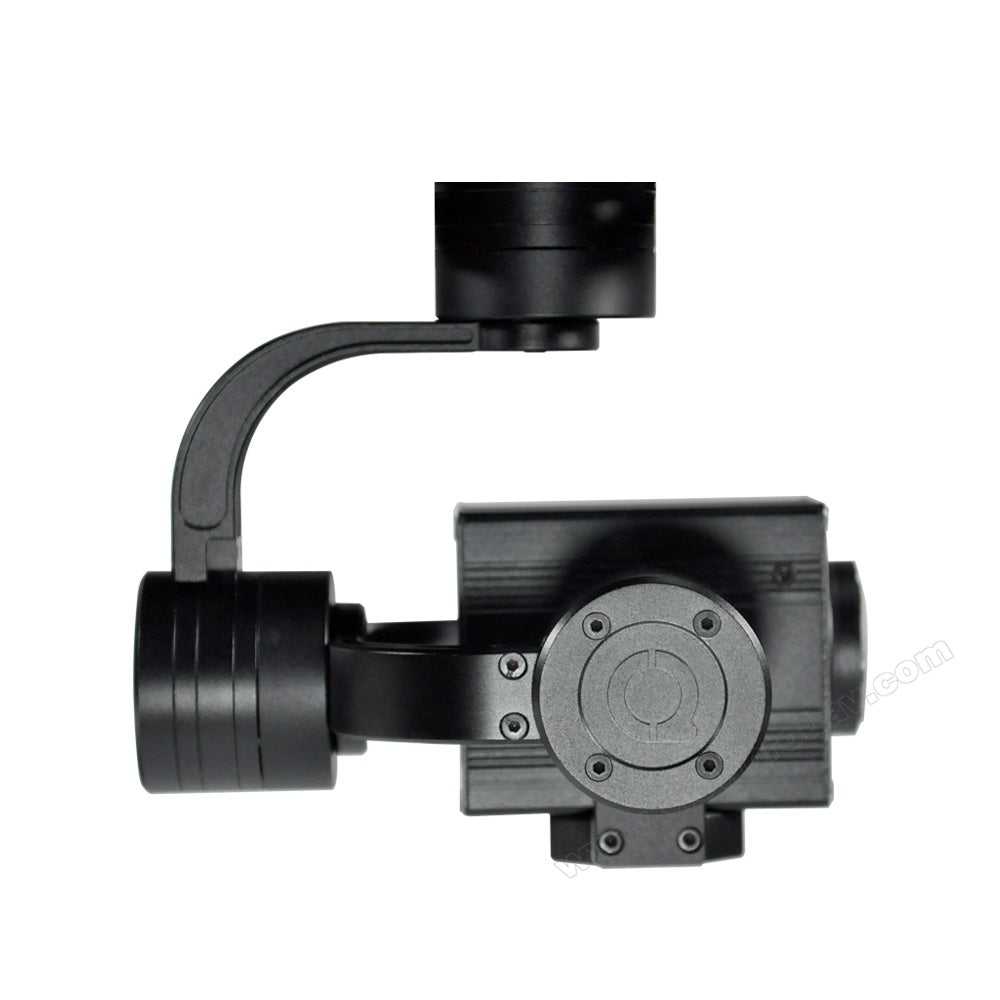

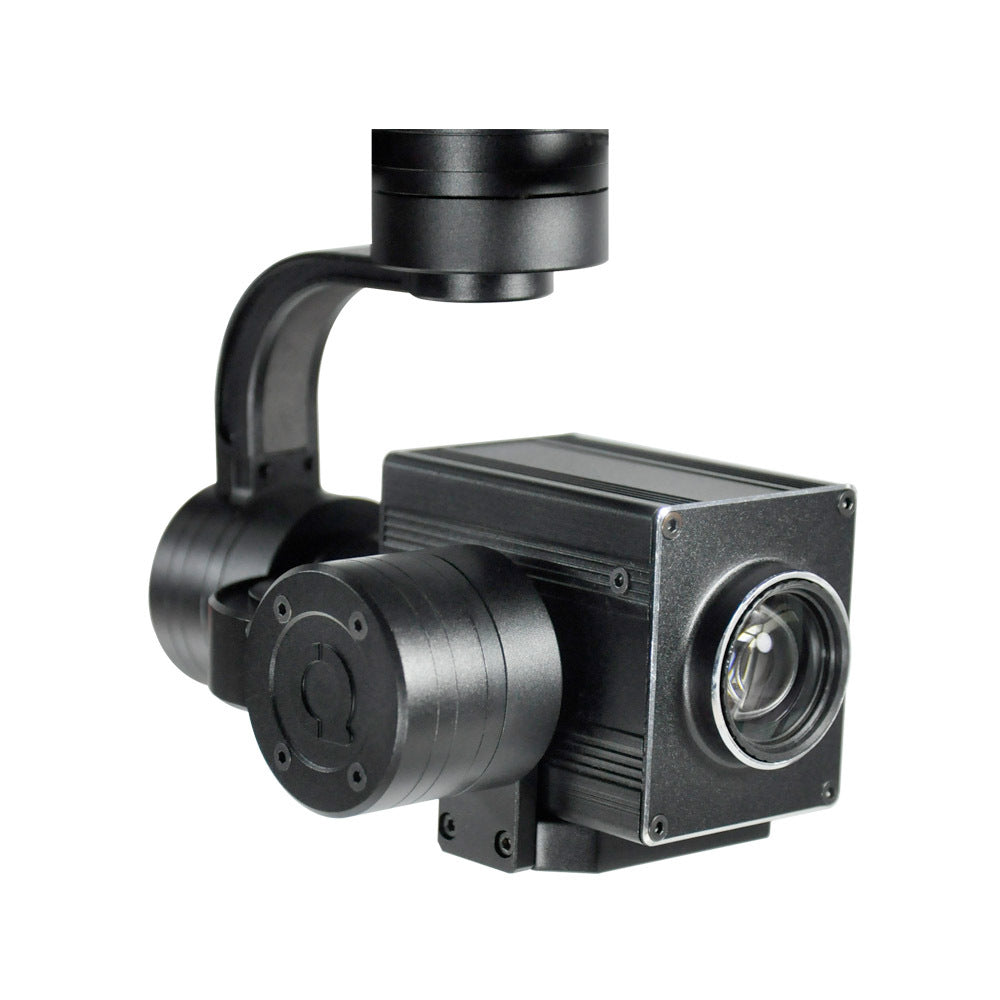

Butiran Kamera ViewPro Z10F Drone Gimbal
Program FOC Tepat Tinggi 3 paksi profesional
Z10F ialah gimbal direka untuk 10X kamera zum untuk pemeriksaan udara dron, pengawasan, misi mencari dan menyelamat.Ia terdiri daripada kamera zum optik HD 10X dan gimbal stabil tinggi 3 paksi, yang mampu ambil dan rakam video 1080p 30fps ke kad TF onboard, memberikan anda mata yang stabil di langit yang boleh dikawal melalui juruterbang dron atau individu kedua yang membolehkan pandangan atas kepala yang boleh meliputi sejumlah besar tanah dengan cepat dan berkesan. Fungsi zum 10X akan membolehkan anda berada pada jarak yang jauh namun mengezum rapat pada apa sahaja yang memerlukan perhatian anda.
10x Kamera Zum Optik
Gimbal dan kamera Z10F mempunyai lensa zum optik 10x. Ia dikuasakan oleh modul 1/3 SENSOR CMOS, menyokong lebih kurang 4 juta piksel berkesan, dengan pencahayaan ultra-rendah Warna 0.05lux@F 1.6, masih boleh memaparkan dengan jelas ciri imej dalam persekitaran cahaya yang lemah, dan mempunyai julat dinamik yang luas 105dB. Dengan kehadiran lampu latar atau cahaya yang kuat, pemandangan kawasan yang lebih terang dan lebih gelap boleh ditangkap pada masa yang sama. Z10F mempunyai 4 Mega piksel berkesan, menyokong qutofocus optik 10x, dan rakaman video HD 1080P. Reka bentuk untuk fotografi udara UAV, mengikut ciri udara, menggunakan algoritma fokus pantas, masa fokus <1s.
Kaedah Berbilang Output Pilihan

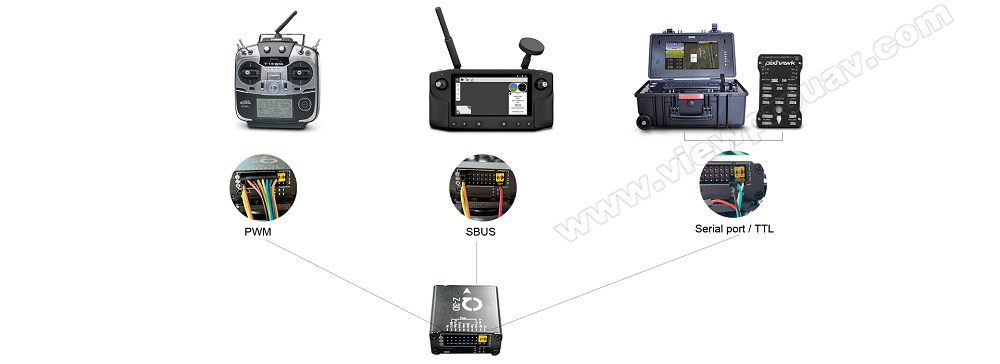

Kaedah Kawalan Berbilang
PWM lalai dan Kawalan TTL port bersiri. Sbus adalah pilihan. Dengan perisian Viewpro Pautan lihat anda boleh memenuhi kawalan TTL.

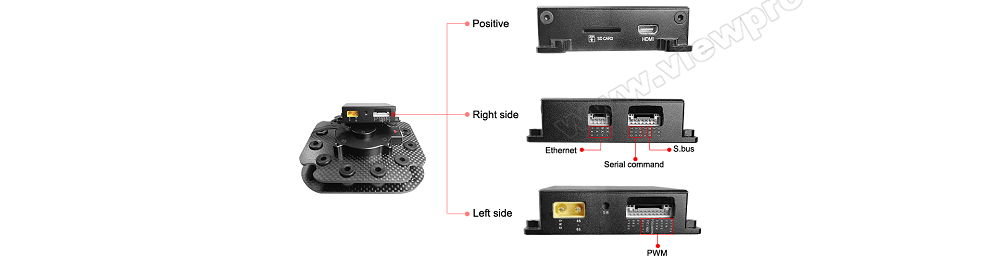

Antara muka isyarat kotak kawalan:
Aplikasi
Z10F telah digunakan secara meluas dalam pelbagai bidang seperti keselamatan awam, kuasa elektrik, kebakaran, fotografi udara zum dan industri lain dalam penggunaan dron.
Serasi dengan Viewport
Z10F serasi dengan penyambung keluaran cepat Viewpro Viewport. Viewport ialah pilihan yang dikenali sebagai pemasangan mudah, pasang dan main.

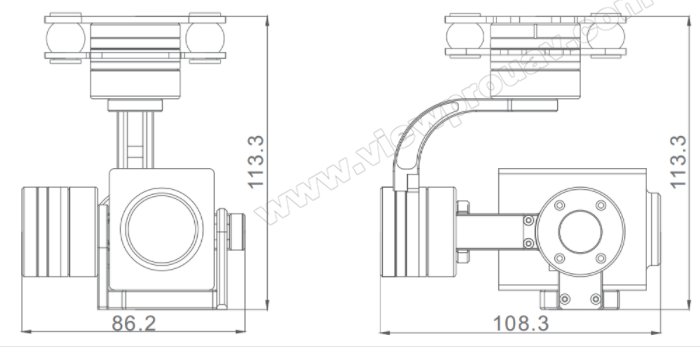

Dimensi
