Gambaran keseluruhan

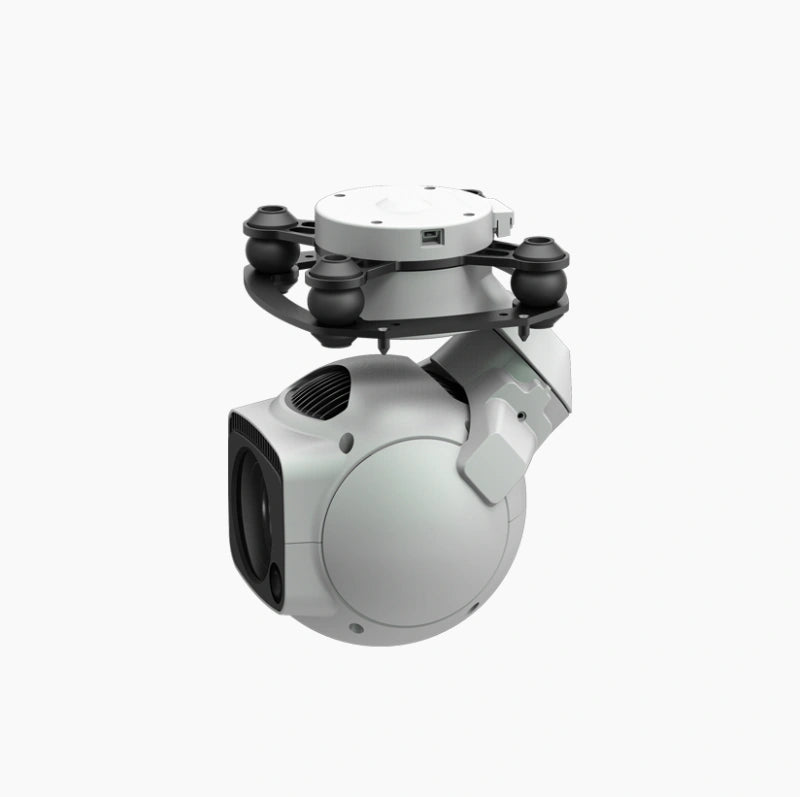

Kamera Gimbal Drone XF D-80Pro menetapkan standard baharu dalam pengimejan UAV dengan kamera zum 8.29-megapiksel 40x termaju, modul pencahayaan laser dan sistem penstabilan gimbal 3 paksi berketepatan tinggi. Direka untuk prestasi gred profesional, ia merakam video 4K sejernih kristal dan imej resolusi tinggi walaupun dalam kegelapan sepenuhnya. Dilengkapi dengan penjejakan sasaran automatik, ia memastikan pemantauan berterusan objek terpilih dalam bingkai. D-80Pro adalah ringan, padat, dan menyokong pemasangan tegak dan terbalik untuk penyepaduan lancar ke dalam pelbagai platform UAV.
Ciri-ciri
- Kamera Zum Berprestasi Tinggi: Kamera 8.29-megapiksel dengan 10x optikal dan 4x digital zum, menawarkan gabungan keupayaan zum 40x. Menyokong 4K@30fps video dan foto resolusi 3840x2160.
- Penglihatan Malam Berbantukan Laser: Modul pencahayaan laser bersepadu memastikan pengimejan yang jelas dalam kegelapan lengkap dengan pencahayaan berkesan sehingga 200m.

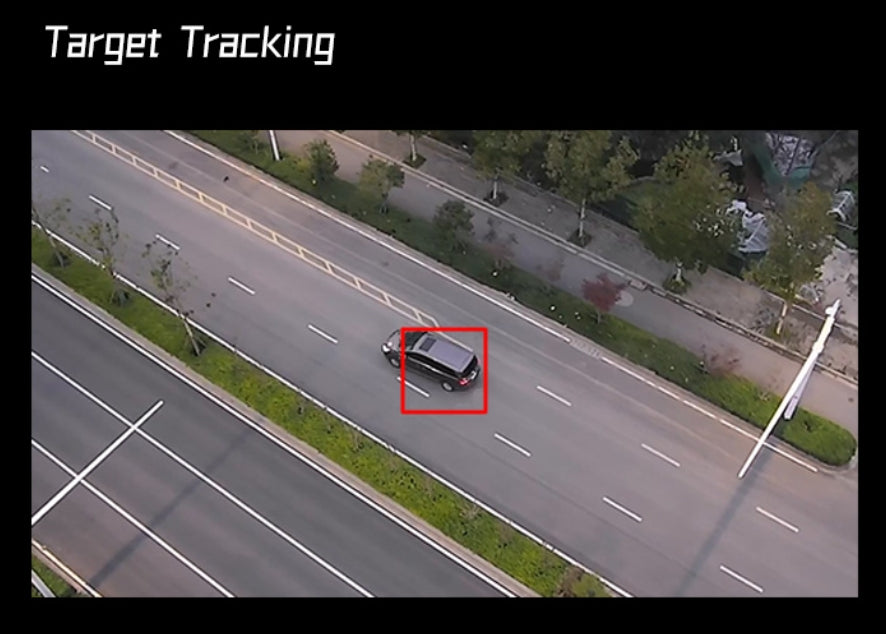

- Penjejakan Sasaran Automatik: Penjejakan sasaran berkuasa AI masa nyata untuk pemantauan berterusan objek terpilih.
- Penstabilan Tepat: Penstabilan mekanikal bukan nonortogon 3 paksi dengan ketepatan sudut ±0.01°, mampu putaran yaw 360° berterusan.

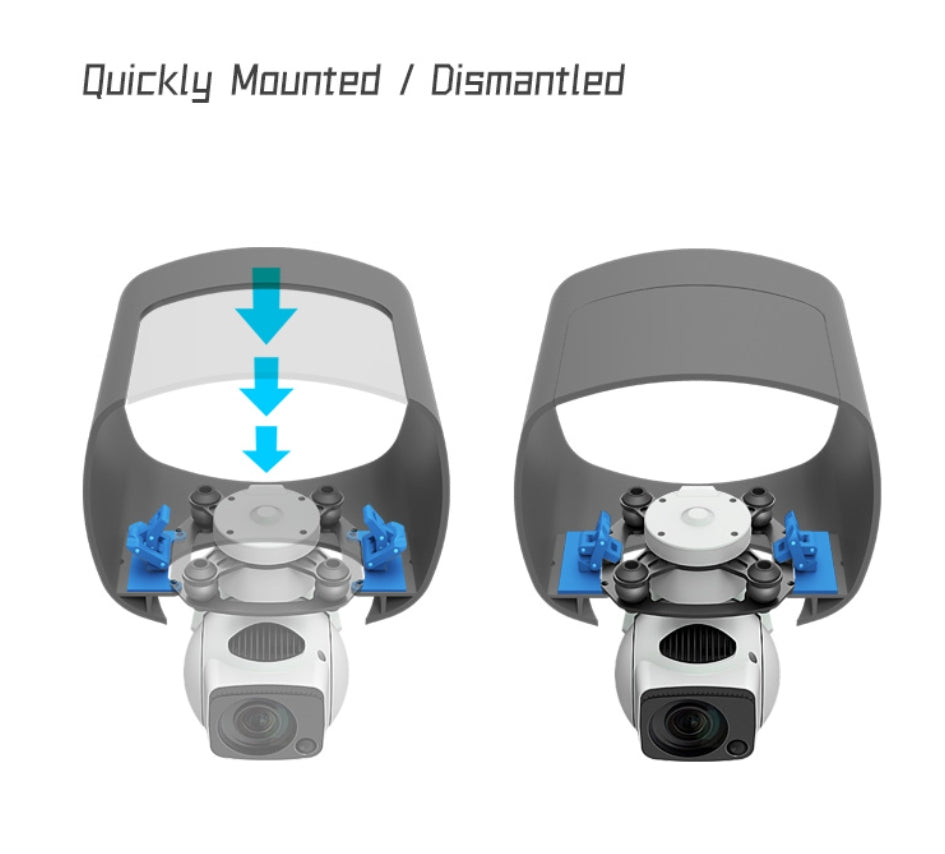

- Reka bentuk padat dan serba boleh: Menyokong pemasangan tegak dan terbalik untuk penggunaan pantas pada platform UAV.

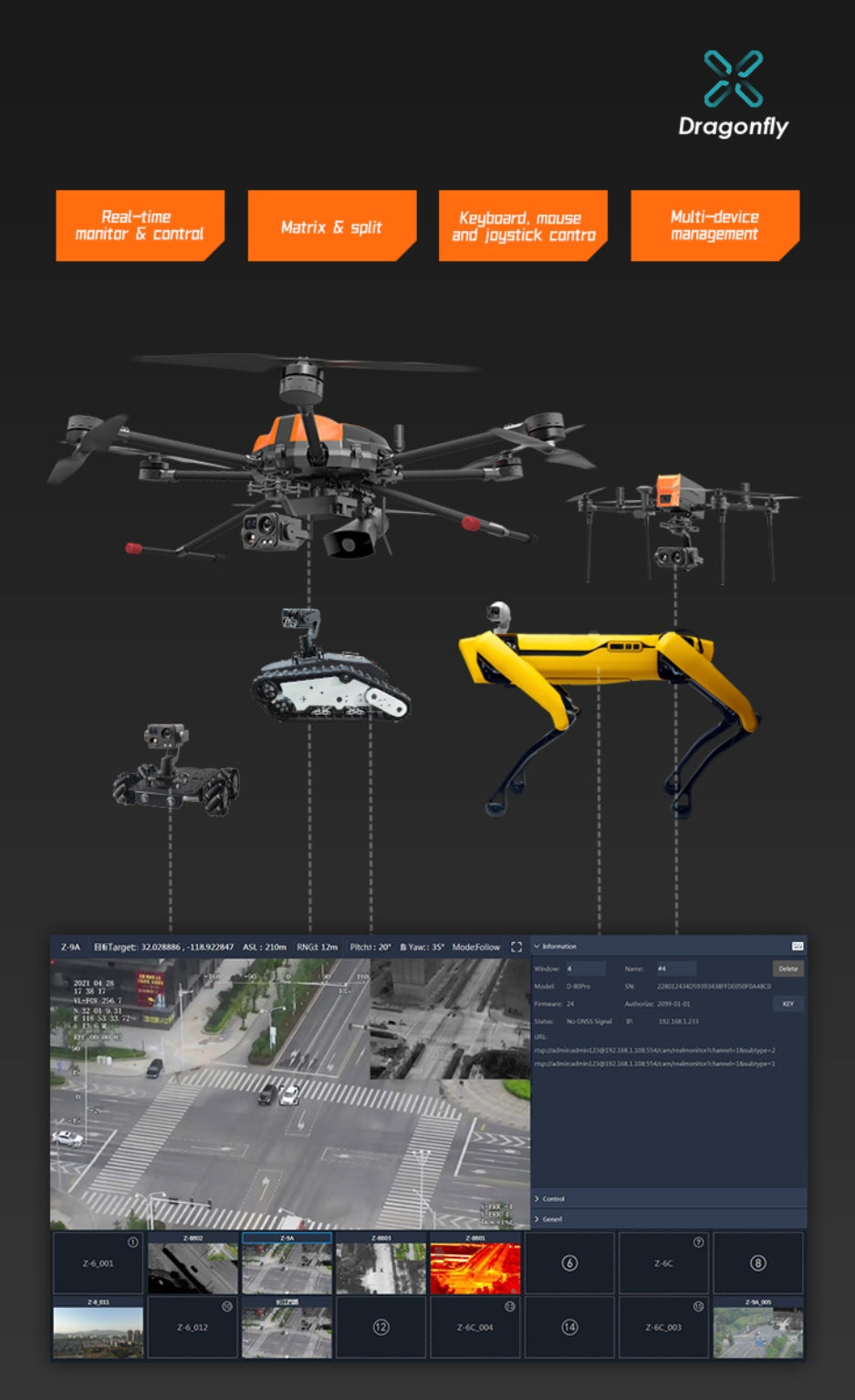

- Keserasian Kawalan Lanjutan: Berfungsi dengan perisian GCU dan Dragonfly untuk paparan rakaman masa nyata, kawalan gimbal dan pembangunan protokol sekunder.
- Ciri Pengimejan Komprehensif: Termasuk tindanan OSD untuk latitud, longitud dan altitud serta menyokong metadata EXIF untuk koordinat imej.
- Sokongan Protokol Luas: Serasi dengan ONVIF dan GB/T28181 untuk penyepaduan ke dalam platform arahan.
Spesifikasi
Umum
Parameter | Nilai |
---|---|
Nama Produk | D-80Pro |
Dimensi (Gimbal) | 85.8 x 86 x 129.3 mm |
Dimensi (GCU) | 45.4 x 40 x 13.5 mm |
Berat (Gimbal) | 405g |
Berat (GCU) | 18.6g |
Voltan Kendalian | 14 ~ 53 VDC |
Kuasa (Gimbal) | 6.7W (purata, lampu padam) / 55W (gerai, lampu hidup) |
Kuasa (GCU) | 1.8W |
Pilihan Pemasangan | Ke bawah / Ke atas |
Gimbal
Parameter | Nilai |
---|---|
taip | Penstabilan Mekanikal Nonorthogon 3 paksi |
Ketepatan Sudut | ±0.01° |
Julat Boleh Kawal | Pitch: -157° ~ +70°, Yaw: ±360° secara berterusan |
Kelajuan Terkawal Maks | Pitch: ±200°/s, Yaw: ±200°/s |
Zoom Kamera
Parameter | Nilai |
---|---|
Penderia Imej | 1/2.8” CMOS; Piksel Berkesan: 8.29M |
Lensa | Panjang Fokus: 4.8 ~ 48mm |
Apertur | f1.7 ~ f3.2 |
Medan Pandangan (FOV) | HFOV: 60.2° ~ 6.6°, VFOV: 36.1° ~ 3.7°, DFOV: 67.2° ~ 7.6° |
Resolusi | 3840 x 2160 |
Pitch Piksel | 1.45μm |
Kelajuan Pengatup | 1~1/30000 s |
Kadar Zum Optik | 10x |
Kadar Zum Digital | 4x |
Pencahayaan Minimum | Penglihatan Malam dimatikan: 0.01Lux / f1.5 |
Penglihatan Malam pada: 0.001Lux / f1.5 | |
Jarak Pengesanan Objek | EN62676-4:2015 Orang: 1449m; Kenderaan Ringan: 1904m; Kenderaan Besar: 4057m |
Jarak Pengenalan Objek | EN62676-4:2015 Orang: 290m; Kenderaan Ringan: 381m; Kenderaan Besar: 811m |
Jarak Pengesahan Objek | EN62676-4:2015 Orang: 145m; Kenderaan Ringan: 190m; Kenderaan Besar: 406m |
Modul Pencahayaan Laser
Parameter | Nilai |
---|---|
Panjang gelombang | 850 ± 10nm |
Kuasa Laser | 0.8W |
Sudut Rasuk | 8° |
Diameter Rasuk | 14m @ 100m |
Jarak Pencahayaan Berkesan | ≤200m |
Kelas Keselamatan Laser | Kelas 3B (IEC 60825-1:2014) |
Imej & Video
Parameter | Nilai |
---|---|
Format Imej | JPEG |
Resolusi Imej Maksimum | 3840 x 2160 |
EXIF | Koordinat titik tangkapan |
Format Video | MP4 |
Resolusi Video Maksimum | 4K @ 30fps |
Format Pengekodan Strim | H.264, H.264H, H.264B, H.265, MJPEG |
Protokol Rangkaian Strim | ONVIF, RTSP |
Penyimpanan
Parameter | Nilai |
---|---|
Kad SD yang disokong | MicroSD Kelas Kelajuan 10, sehingga 256GB |
Persekitaran
Parameter | Nilai |
---|---|
Suhu Operasi | -20°C ~ 50°C |
Suhu Penyimpanan | -40°C ~ 60°C |
Kelembapan Operasi | ≤85%RH (tidak pemeluwapan) |
Pakej
- Kamera Gimbal Dron XF D-80Pro
- GCU (Unit Kawalan Tanah)
- Perkakasan pemasangan
- Kabel sambungan
- Manual pengguna
Aplikasi
- Pengawasan & Keselamatan: Penjejakan sasaran berprestasi tinggi dan penglihatan malam untuk pemantauan bandar.
- Cari & Menyelamat: Pengimejan yang jelas dan penjejakan yang tepat dalam persekitaran cahaya malap dan gelap.
- Pemeriksaan Industri: Penilaian terperinci saluran paip, panel solar dan infrastruktur.
- Fotografi Udara: Video 4K gred profesional dan menangkap imej resolusi tinggi.
XF D-80Pro memberikan ketepatan, serba boleh dan prestasi pengimejan yang tiada tandingan untuk operasi UAV profesional.Ciri lanjutannya menjadikannya alat kritikal untuk aplikasi keselamatan, perindustrian dan media.

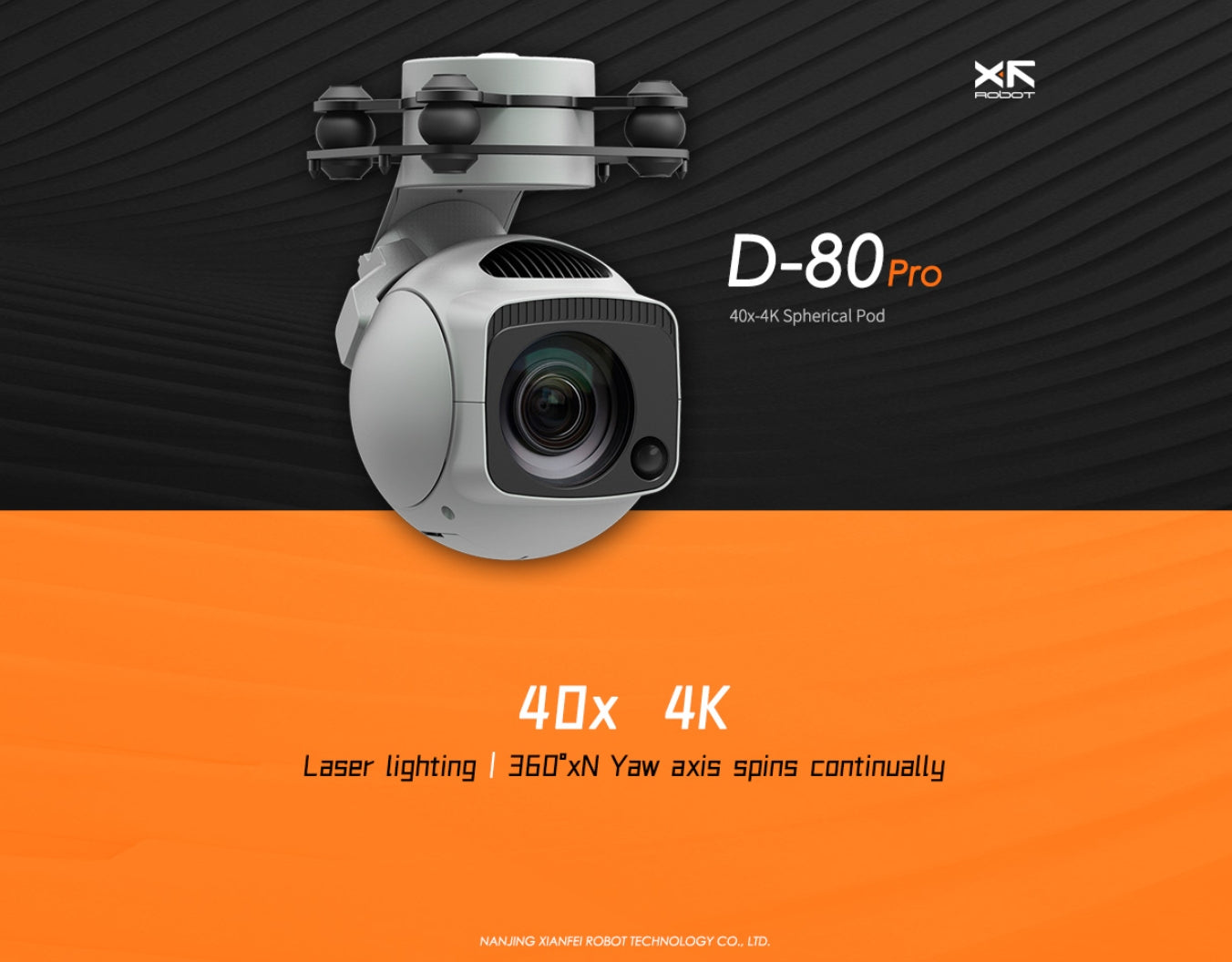

XF D-80Pro Drone Gimbal menampilkan Pod Sfera 4K, pencahayaan Laser 4Dx 4K dan paksi Yaw yang berputar secara berterusan.
XF D-80Pro Drone Gimbal menampilkan keupayaan zum yang mengagumkan, menyaingi zum optik biasa dengan resolusi video 4K pada 30fps. Ia juga mempunyai resolusi imej 3840x2160 dan 4013 piksel berkesan.

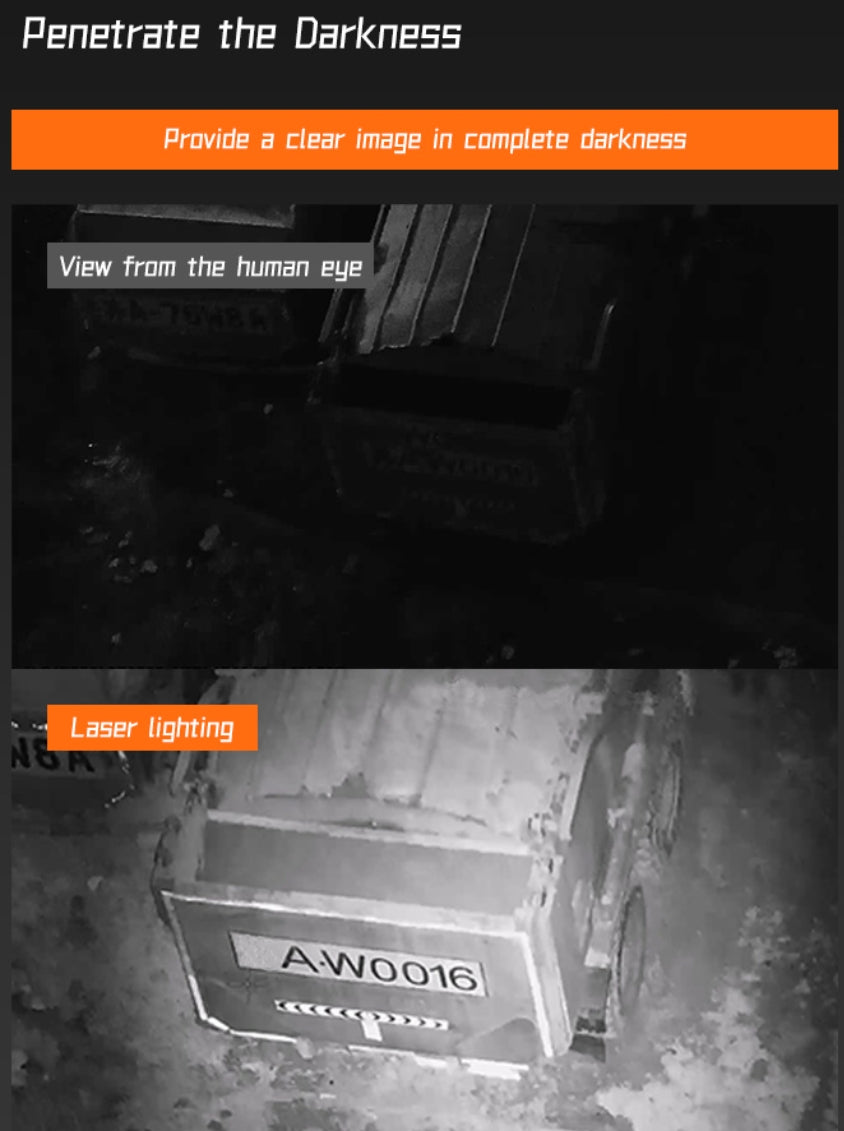

XF D-80Pro Drone Gimbal menangkap imej yang menakjubkan dalam kegelapan lengkap dengan pandangan yang jelas dan pencahayaan laser yang tepat, menghasilkan hasil yang menakjubkan untuk pengalaman fotografi yang dipertingkatkan.

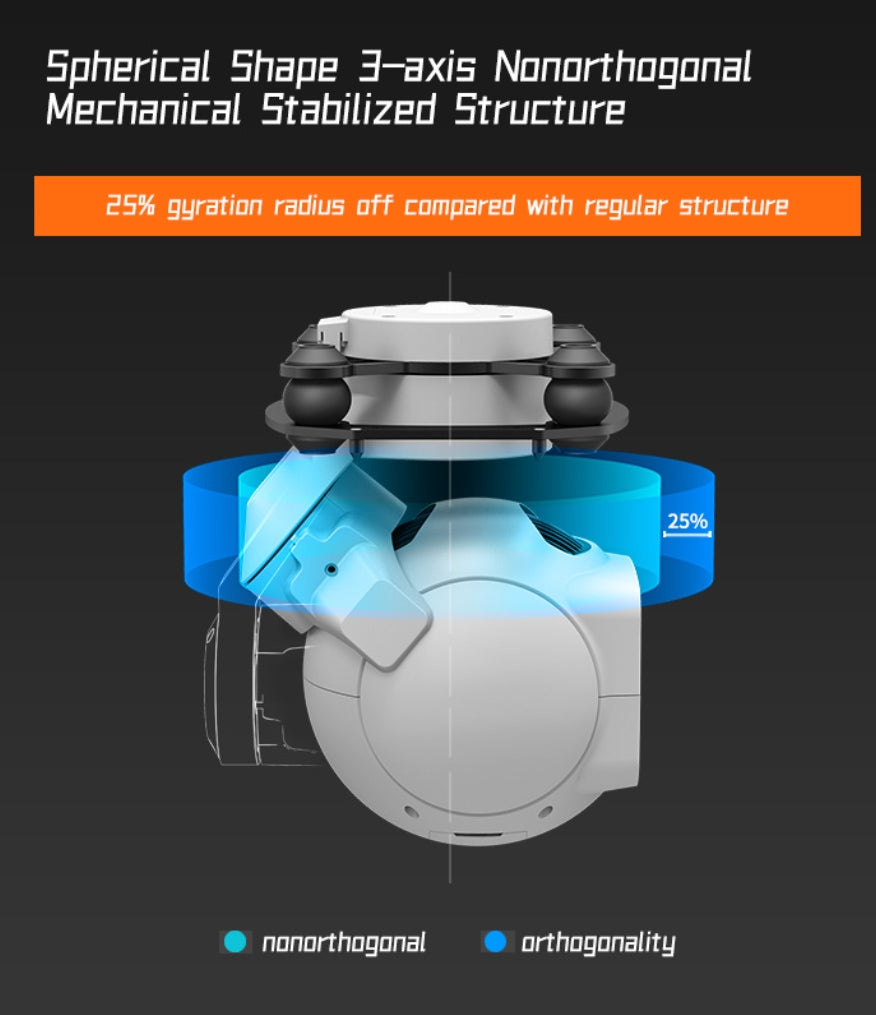

Gimbal dron XF D-80Pro menampilkan bentuk sfera yang unik dengan struktur penstabil mekanikal 3 paksi, menawarkan jejari kilasan 25% lebih besar daripada reka bentuk tradisional dan ketak-ortogonan yang dipertingkatkan pada 2590.

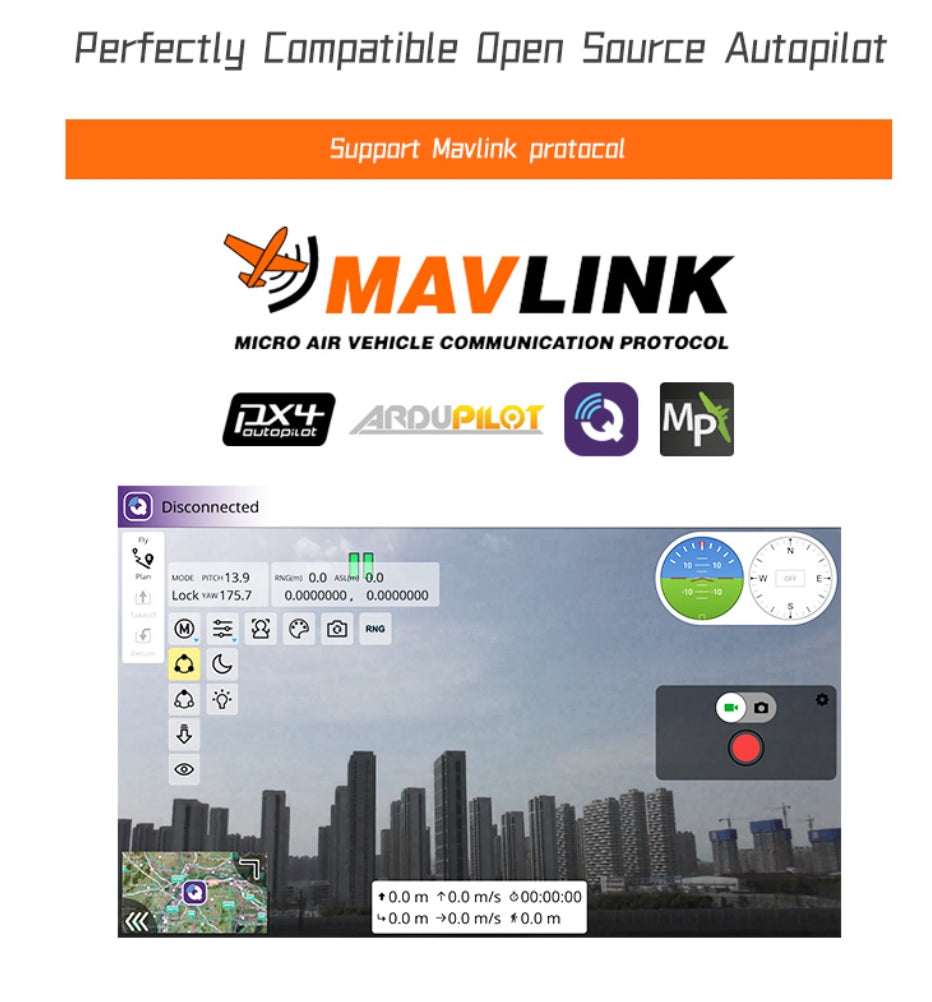

Sangat Serasi dengan DJI Drones, XF D-80Pro Drone Gimbal menyokong sistem autopilot seperti protokol Mavlink dan ARDUINO. Ia juga menampilkan mod terputus sambungan untuk koordinat GPS ATO13.9 pada ketinggian (0.0, 0.0). Gimbal boleh mengunci sasaran dan menjejaki pergerakan dengan tepat. Dengan kecondongan maksimum 175.7 darjah, ia menyediakan pelbagai gerakan. Selain itu, ia menyokong protokol komunikasi kenderaan udara mikro Mavlink dan ARDUINO. Spesifikasi termasuk kenaikan ketinggian +0.0m, panjang +0.0 mls dan *0.0m Mp.

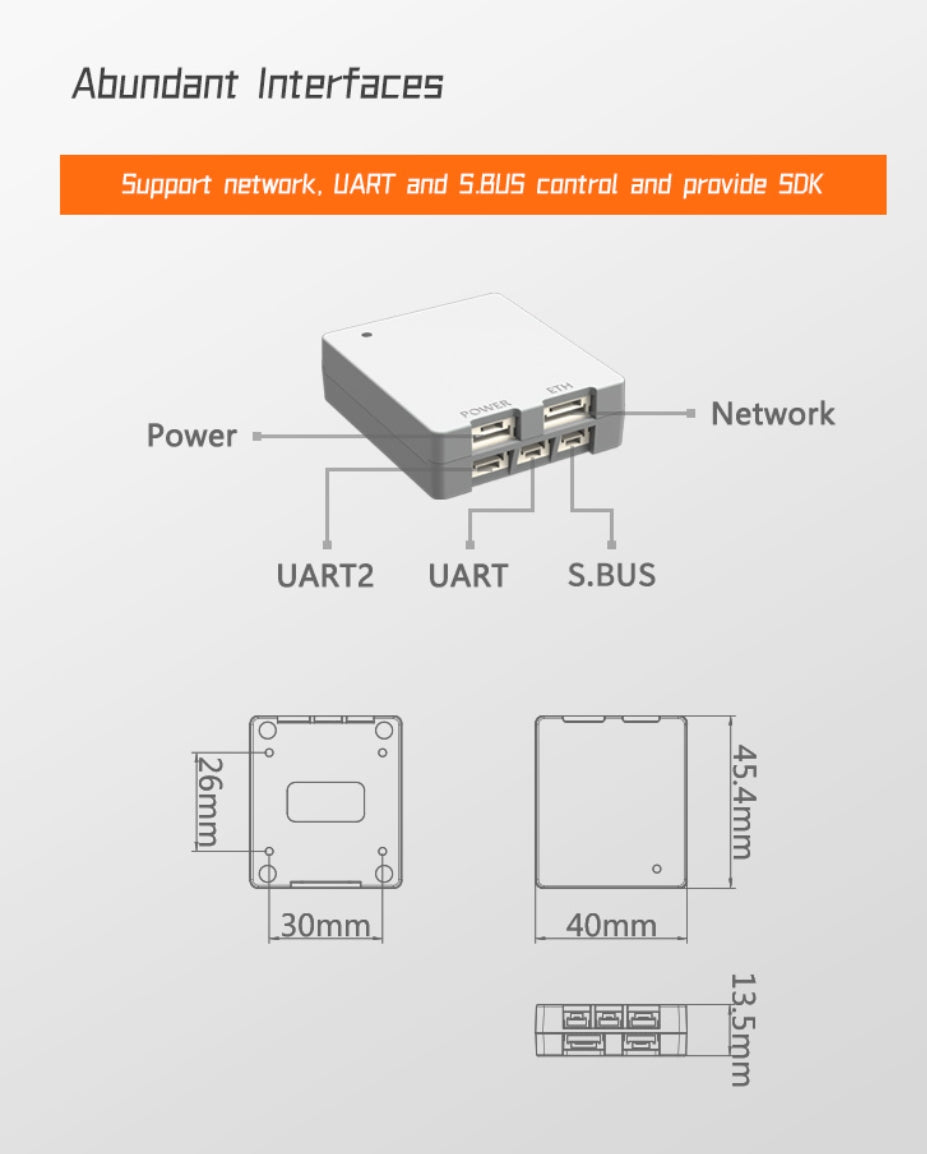

Antara muka yang banyak menyokong rangkaian, kawalan VART & 5BUS dan menyediakan kuasa rangkaian SOK. Serasi dengan UART2, UART3, S-BUS, dan menyediakan rangkaian protokol untuk penyepaduan yang lancar.

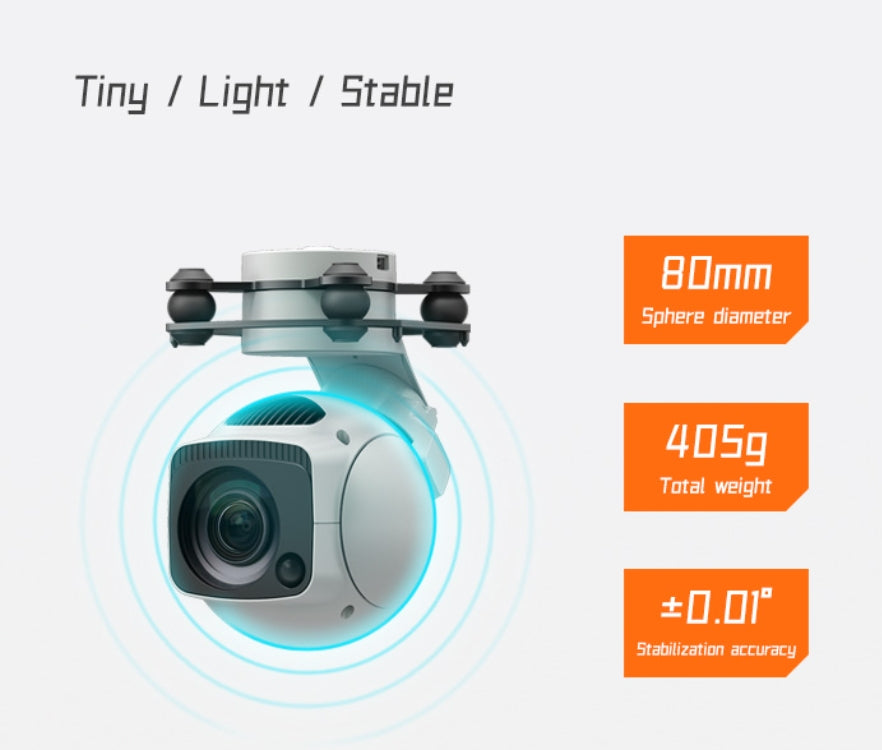

Satu gimbal ringan dengan sfera galas bola satu stabil, jumlah berat 405 gram, ketepatan penstabilan kecil, sesuai untuk dron kecil.

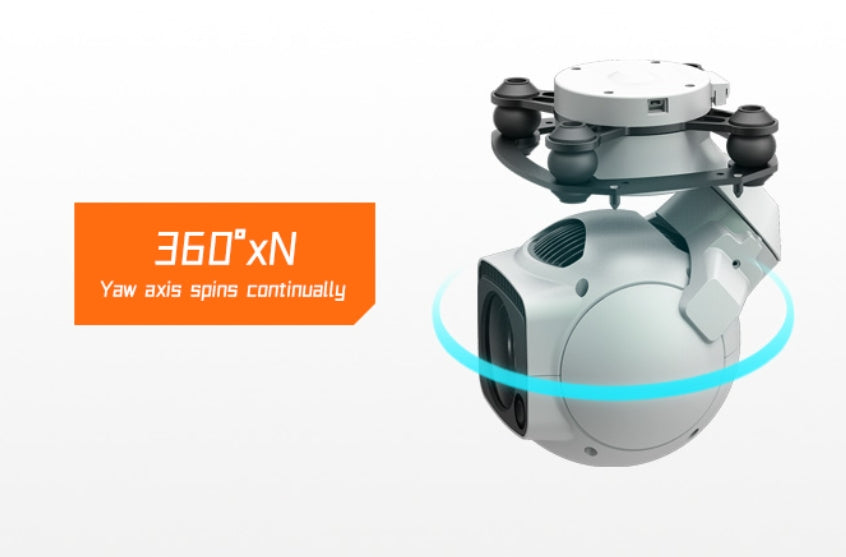

XF D-80Pro Drone Gimbal mempunyai paksi Y berputar berterusan untuk kawalan kamera yang tepat dan operasi dron yang mudah.
