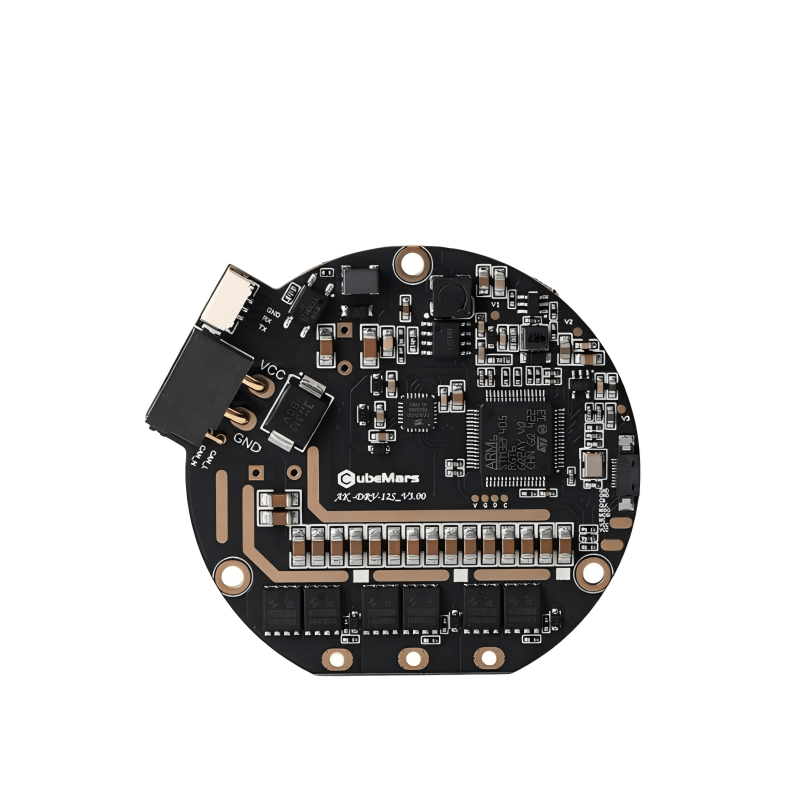

• CubeMars Driver Board V3.0 brushless motor controller board, top view with CAN/port connector and components

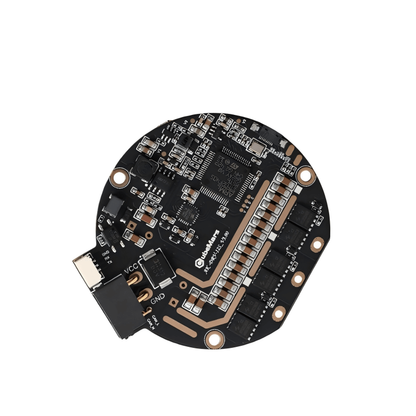

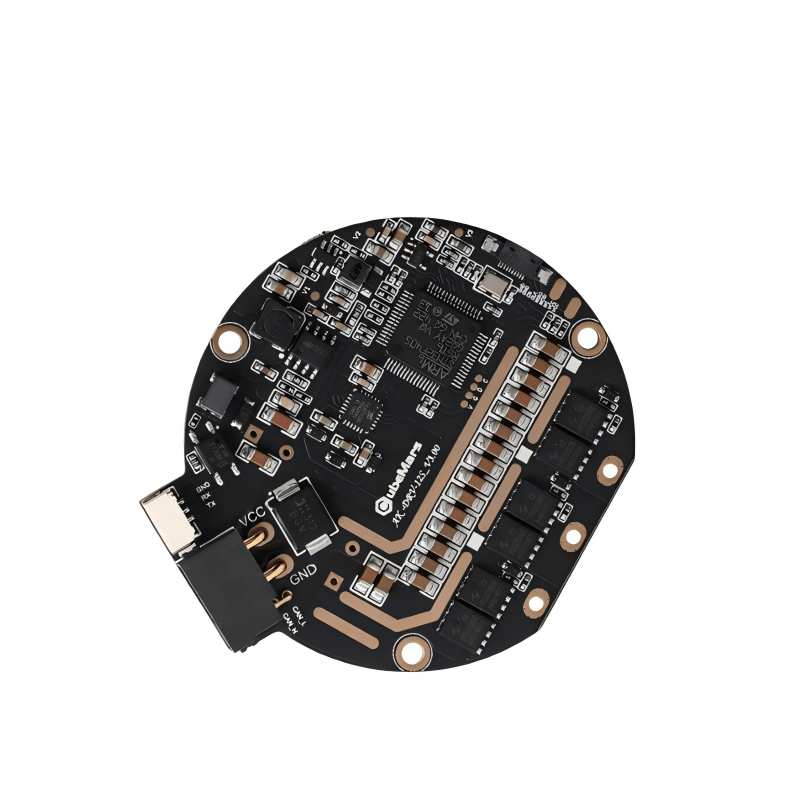

  • CubeMars Driver Board V3.0 48V motor controller PCB, angled top view showing ICs, mounting holes, and edge connector

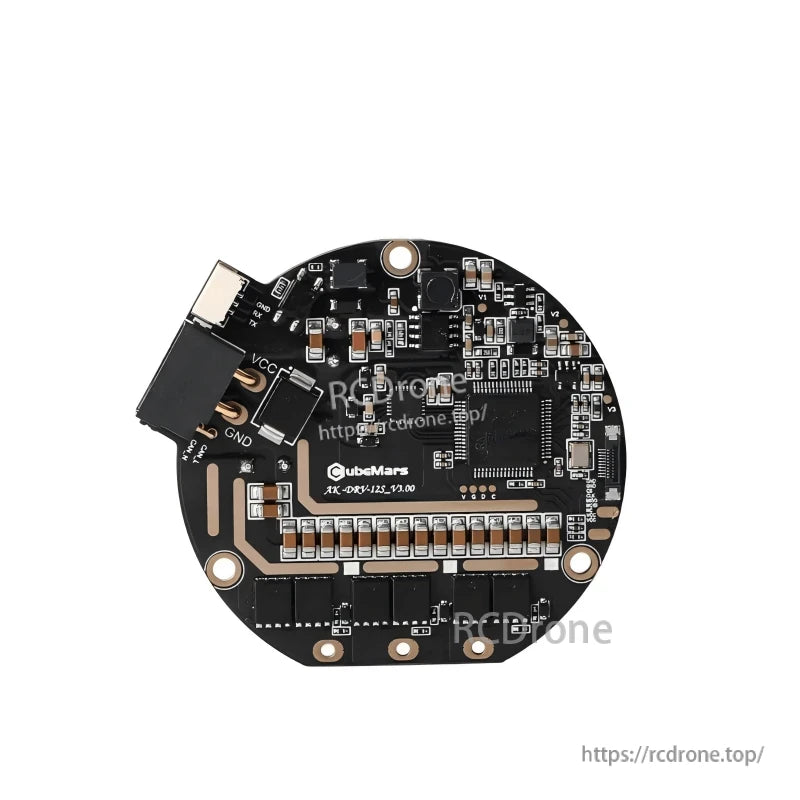

  • Top-down view of CubeMars driver board PCB with VCC/GND pads, component layout, and mounting holes

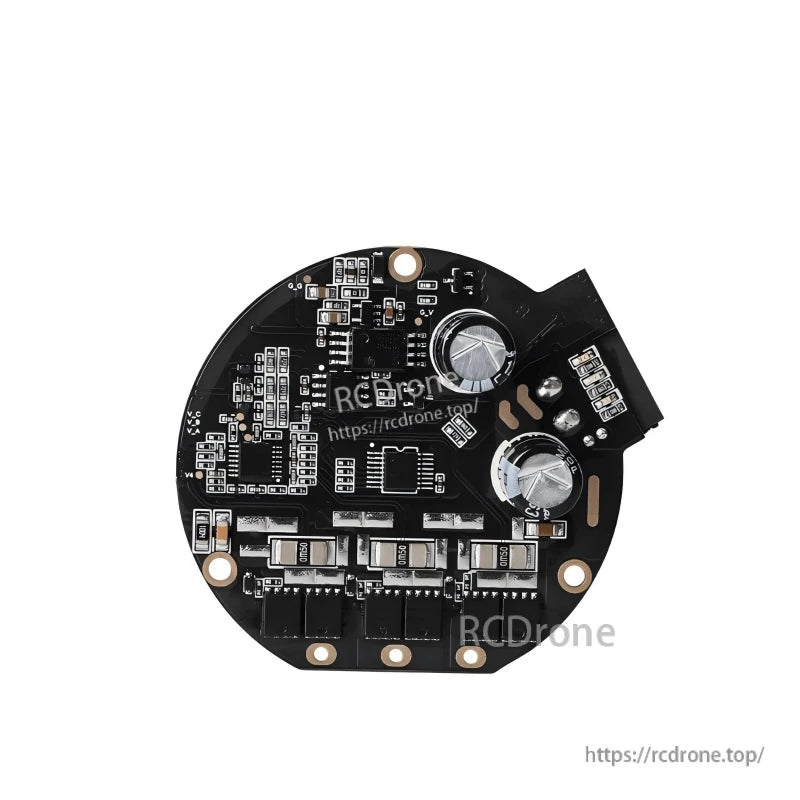

  • Reverse side of brushless motor controller board showing two large capacitors, power components, and connector end

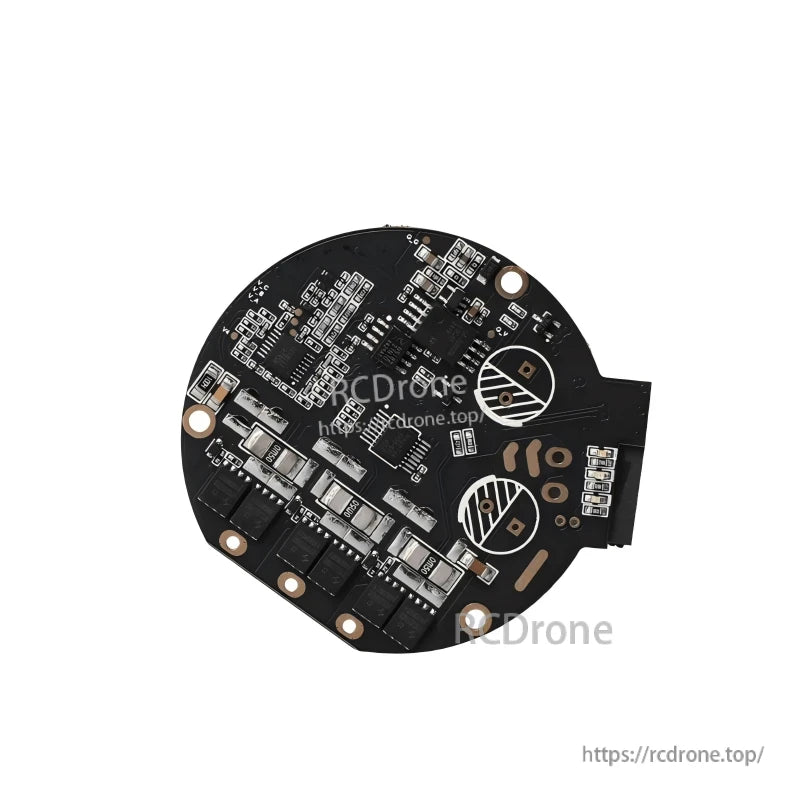

  • Angled underside view of controller board showing power MOSFET area, solder pads, and two circular pad zones

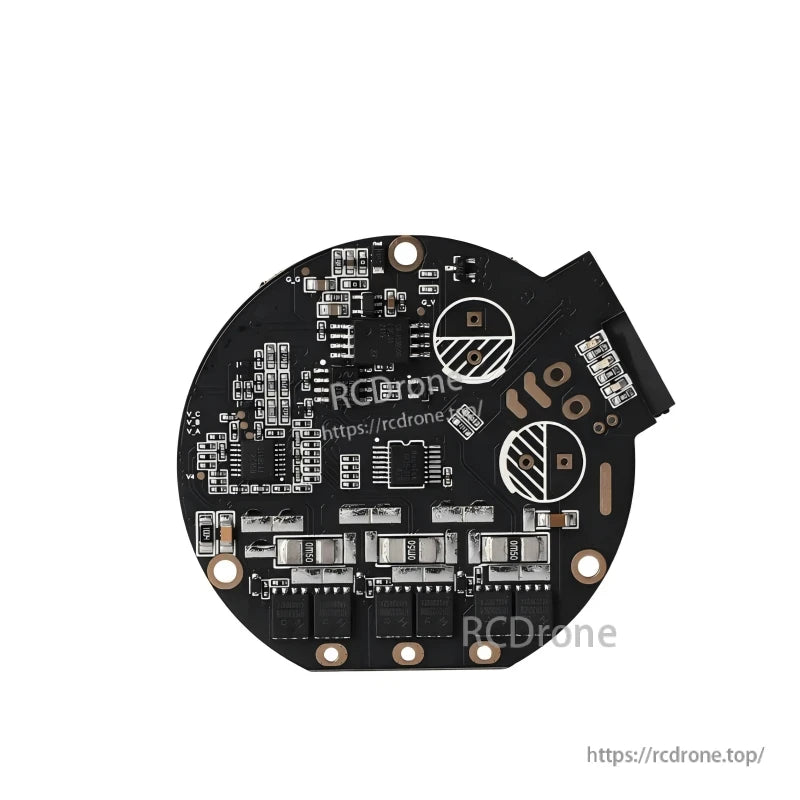

  • Underside close view of controller PCB with MOSFET row, copper traces, and connector extension tab

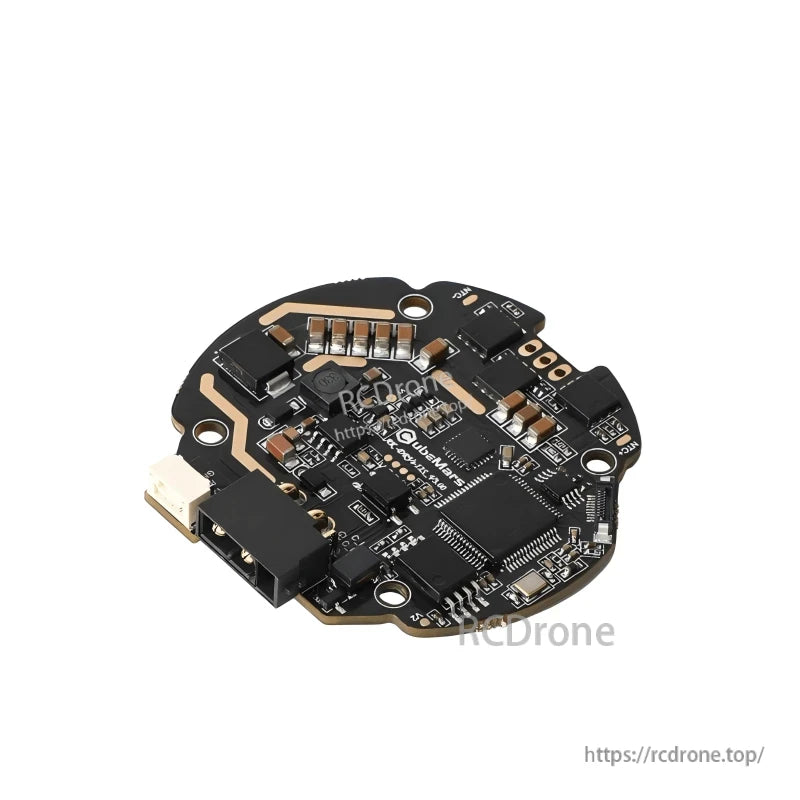

  • Angled top view showing CubeMars driver board connector block, mounting holes, and microcontroller area

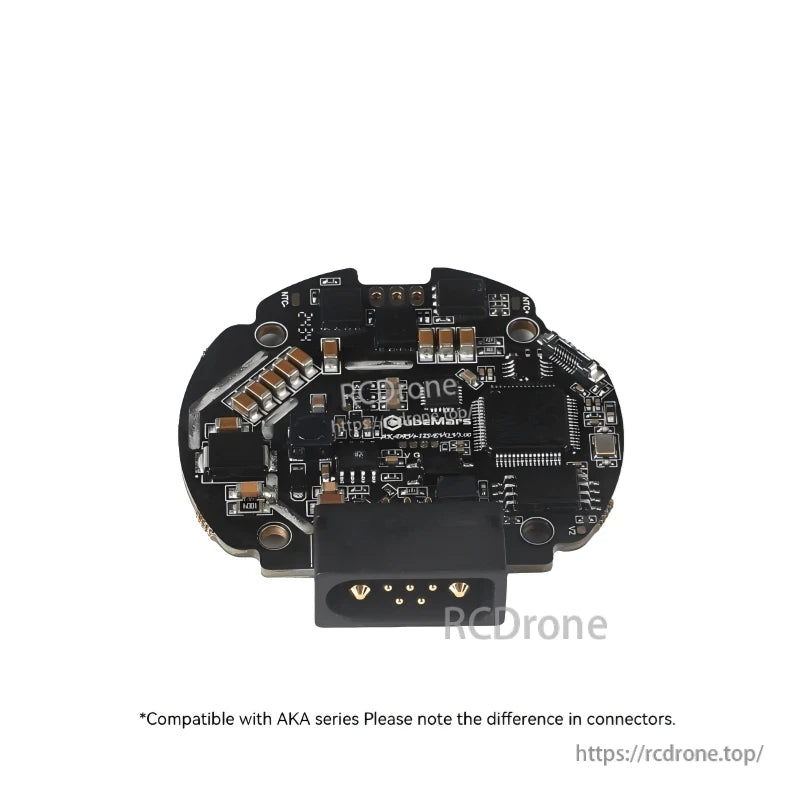

  • Front view close-up of multi-pin connector on driver board, showing pin layout and surrounding components

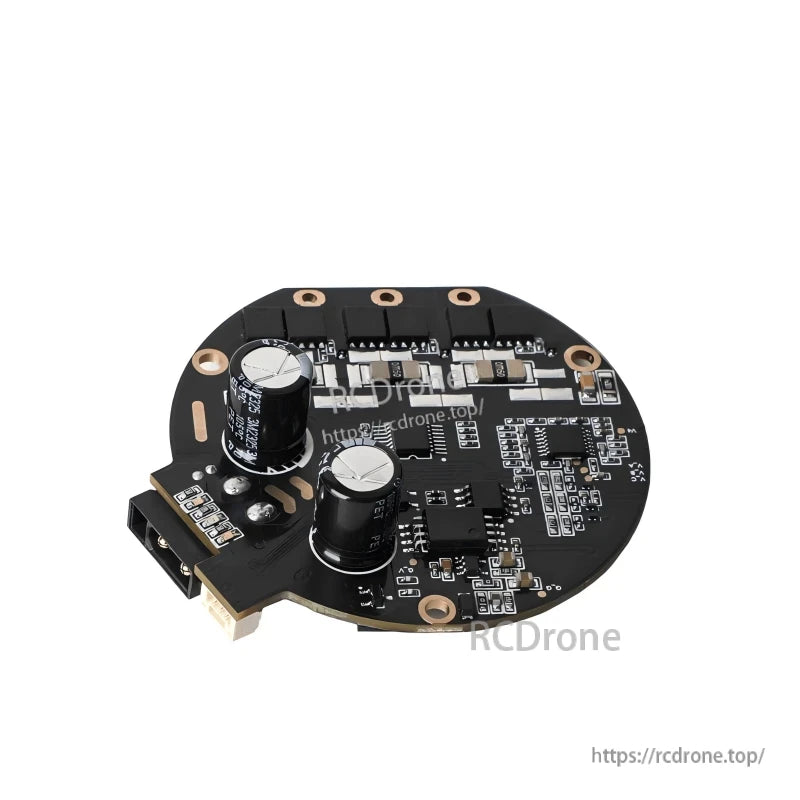

  • Angled back view highlighting two electrolytic capacitors and power stage components on the controller board

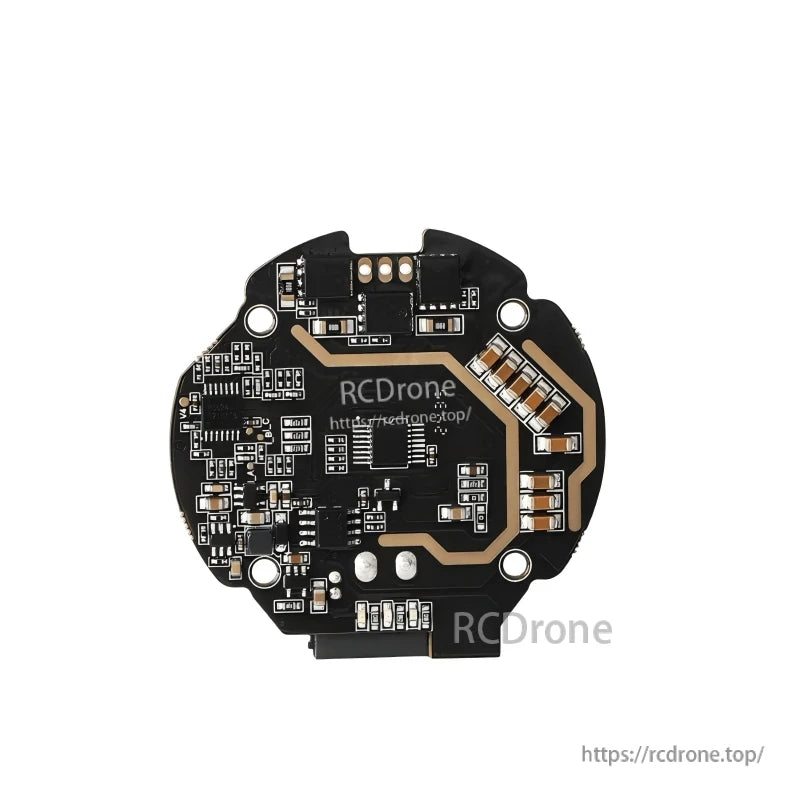

  • Bottom view of controller PCB showing copper trace routing, component clusters, and mounting holes

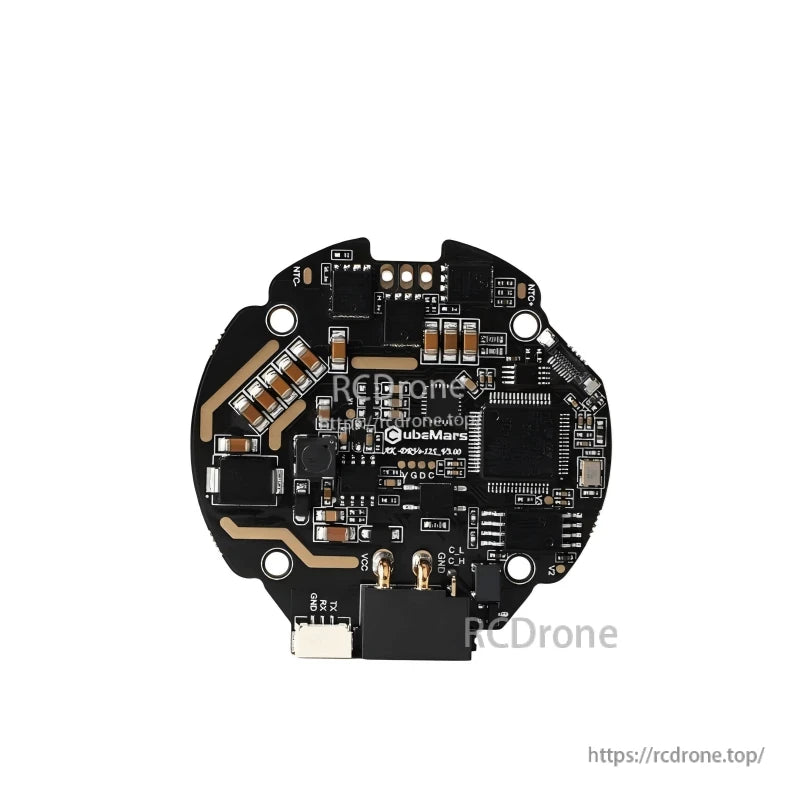

  • Top view of controller PCB with edge connector, test pads, and labeled mounting points around the board
1 11

CubeMars Driver Board V3.0 Borstelloze Motorcontroller, 48V (18-52V) CAN 1Mbps, Klein/Groot Formaat

CubeMars Driver Board V3.0 Borstelloze Motorcontroller, 48V (18-52V) CAN 1Mbps, Klein/Groot Formaat

CubeMars

$96.89 USD
$96.89 USD
Aanbieding Uitverkocht
Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.
Versie
Model
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Alle details bekijken

Overzicht

CubeMars Driver Board V3.0 is een derde generatie borstelloze motorcontroller geïntegreerd in de AK V3.0 serie. Het kan worden aangesloten op een pc met behulp van de RUBIK LINK V3.0 interface tool voor motorbesturing, afstemming en firmware-upgrades via de CubeMars Tool V3.0 software. De aandrijfbord ondersteunt Servo-modus en MIT-modus, biedt enkel-lus controle voor snelheid, stroom, koppel, rem en positie, evenals multi-lus controle zoals positie-snelheid lus controle.

Belangrijkste Kenmerken

  • Ondersteunt Servo-modus en MIT-modus
  • PC-verbinding voor afstemming en firmware-upgrades (RUBIK LINK V3.0 + CubeMars Tool V3.0)
  • CAN-communicatie: 1Mbps
  • Beschikbaar in twee bordformaten: Klein formaat en Groot formaat
  • Bordinterfaces/structuuridentificaties: driefasige draadverbindingpoort, hardwareversie, verbindingpoort, montagegaten

Toepassingen

  • Humanoïde robots
  • Robotarmen
  • Exoskeletten
  • Kwadruped robots
  • AGV-voertuigen
  • ARU-robots

Bedrading / Pin-notities

Seriële communicatie

  • Serieel signaal aarde (GND): zwart
  • Serieel signaal invoer (RX): geel
  • Serieel signaal uitvoer (TX): groen

Voedingsinvoer en CAN-communicatie

  • Positieve pool (+): rood
  • Negatieve pool (-): zwart
  • CAN-communicatie hoge kant (CAN_H): wit
  • CAN-communicatie lage kant (CAN_L): blauw

Specificaties

Parameter Kleine maat Grote maat
Nominale werkspanning 48V 48V
Toegestane werkspanning 18-52V 18-52V
Nominale werkstroom 10A 20A
Maximale stroom 30A 60A
Standby-energieverbruik ≤50mA ≤50mA
CAN-bus bitsnelheid 1Mbps 1Mbps
Afmeting 54mm*54mm 63mm*57mm
Bedrijfsomgevingstemperatuur -20 C-65 C -20 C-65 C
Maximale toegestane temperatuur voor de besturingskaart 100 C 100 C
Inner loop encoder bits21bit(enkele omwenteling) 21bit(enkele omwenteling)
Buitenste lus encoder bits (beperkt tot dual encoder model) 15bit(enkele omwenteling) 15bit(enkele omwenteling)

Handleidingen

AK-Series-Module-Product-Handleiding-V3.0.1.pdf

Voor compatibiliteitsvragen (Kleine maat vs Grote maat) of integratieondersteuning, neem contact op support@rcdrone.top or bezoek https://rcdrone.top/ .

Details

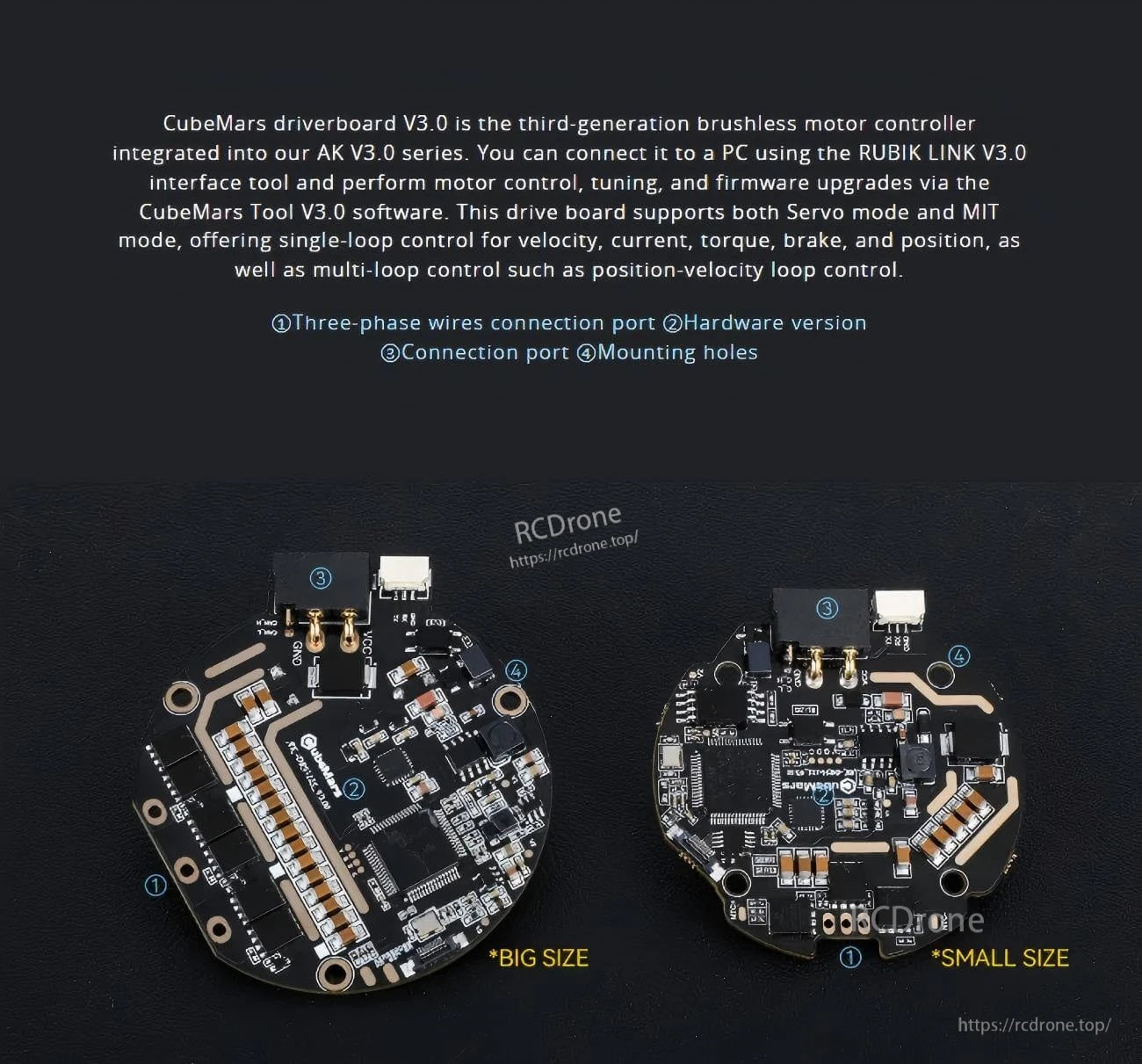

CubeMars Driver Board V3.0 brushless motor controller board, big size and small size versions with labeled ports

Kies tussen Kleine maat en Grote maat borden; belangrijke aansluitgebieden en montagelocaties zijn duidelijk geïdentificeerd voor integratie.

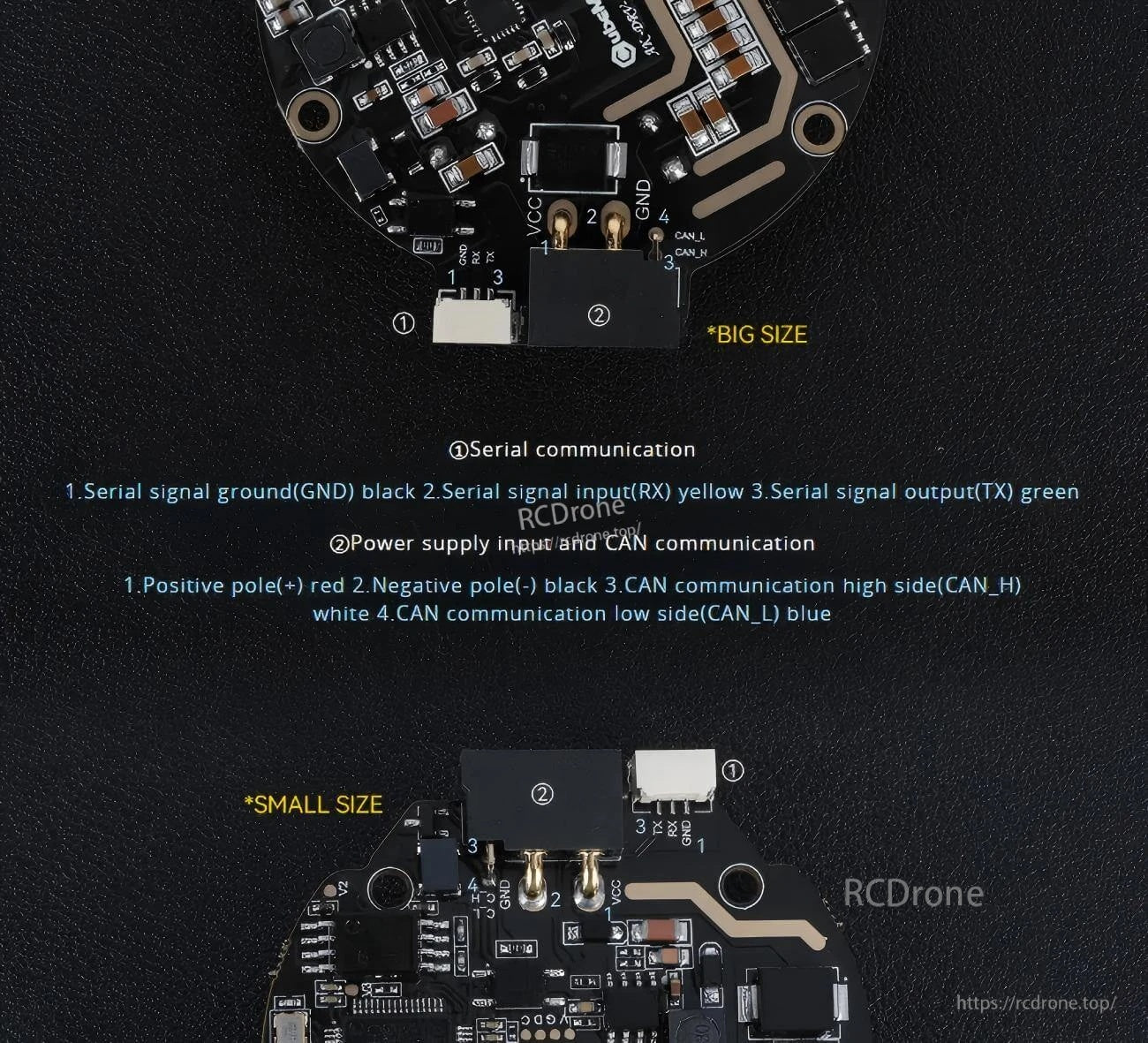

CubeMars Driver Board V3.0 connector pinout close-up for serial (GND/RX/TX) plus power input and CAN_H/CAN_L wiring

Pinout referentie voor het bedraden van seriële communicatie en de stroom/CAN-connector, inclusief kleurgecodeerde draadnotities voor een snelle installatie.
