DarwinFPV Cement Ultra Duurzame Waterdichte Stack F4/F7 + 100A ESC, IP67, 3-8S, 30.5x30.5mm

Overzicht

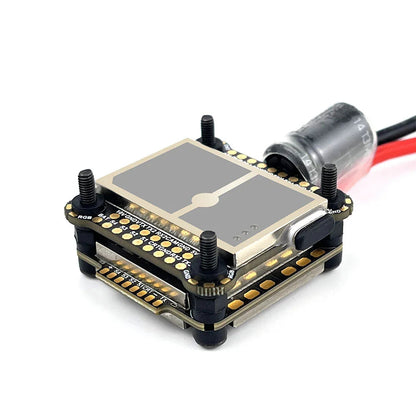

DarwinFPV “Cement” Ultra Duurzame Waterdichte Stack combineert een F4 of F7 vluchtcontroller met een 100A 4-in-1 ESC, ontworpen voor verbeterde betrouwbaarheid in stof, regen, sneeuw en andere zware vliegomgevingen. De stack maakt gebruik van een met lijm gevulde, impactbestendige waterdichte behandeling, verwijdert gemakkelijk los te maken directe socketinterfaces en integreert meerdere hardwarebeschermingscircuits terwijl het een standaard montagestandaard van 30,5 x 30,5 mm behoudt.

Belangrijkste Kenmerken

• IP67 stofdicht en waterdicht: geclassificeerd voor onderdompeling in 0,5 m waterdiepte gedurende 30 minuten zonder schade.

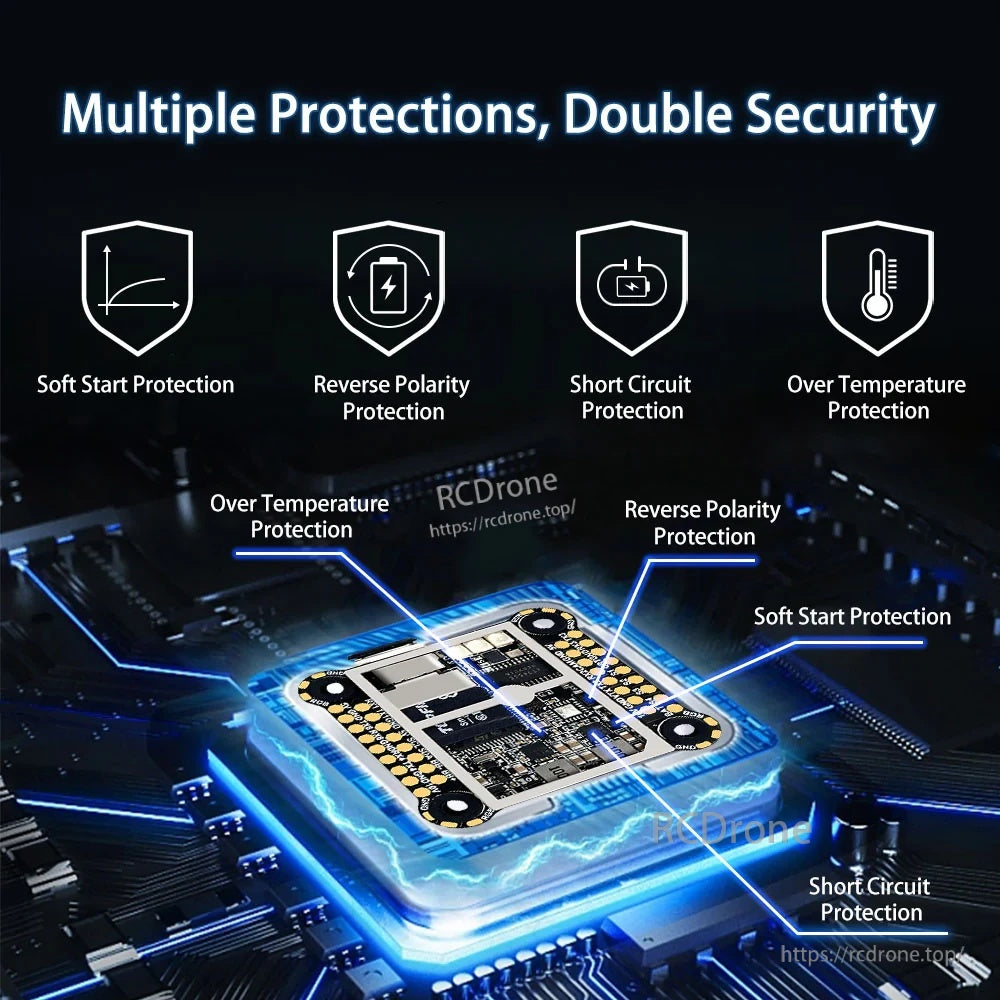

• Meerdere bescherming: zachte startbescherming, omgekeerde polariteitsbescherming, kortsluitbescherming en overtemperatuurbeveiliging.

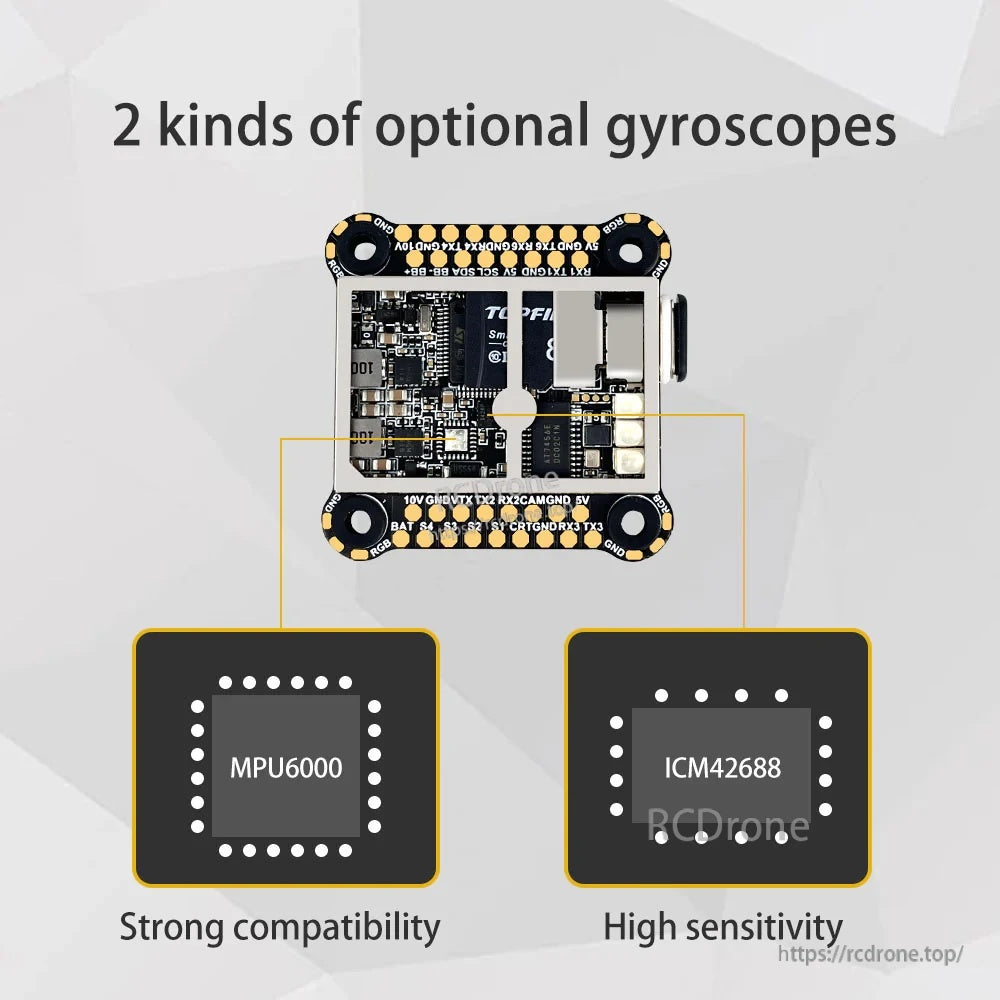

• Optionele gyroscoop: MPU6000 of ICM42688 (zoals gespecificeerd voor de FC).

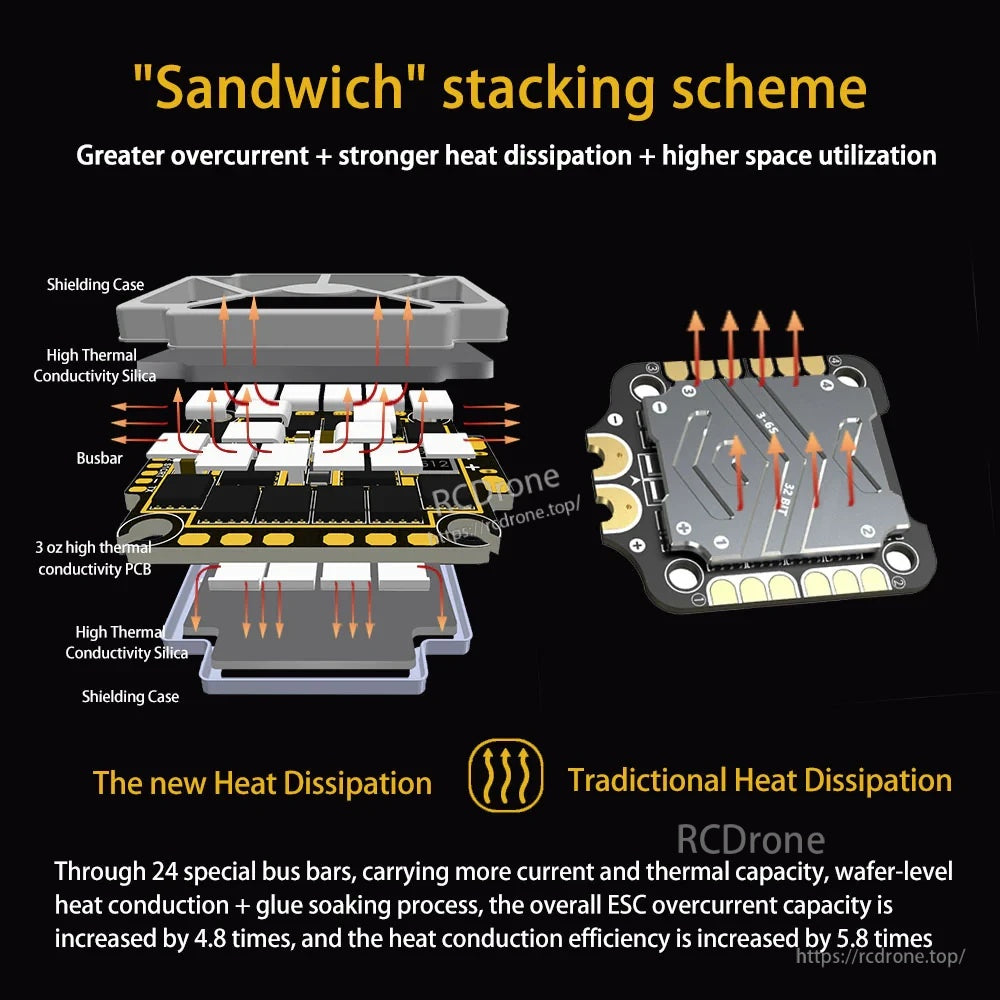

• ESC “sandwich” stapelschema: grotere overbelastingscapaciteit, sterkere warmteafvoer en hogere ruimtebenutting.

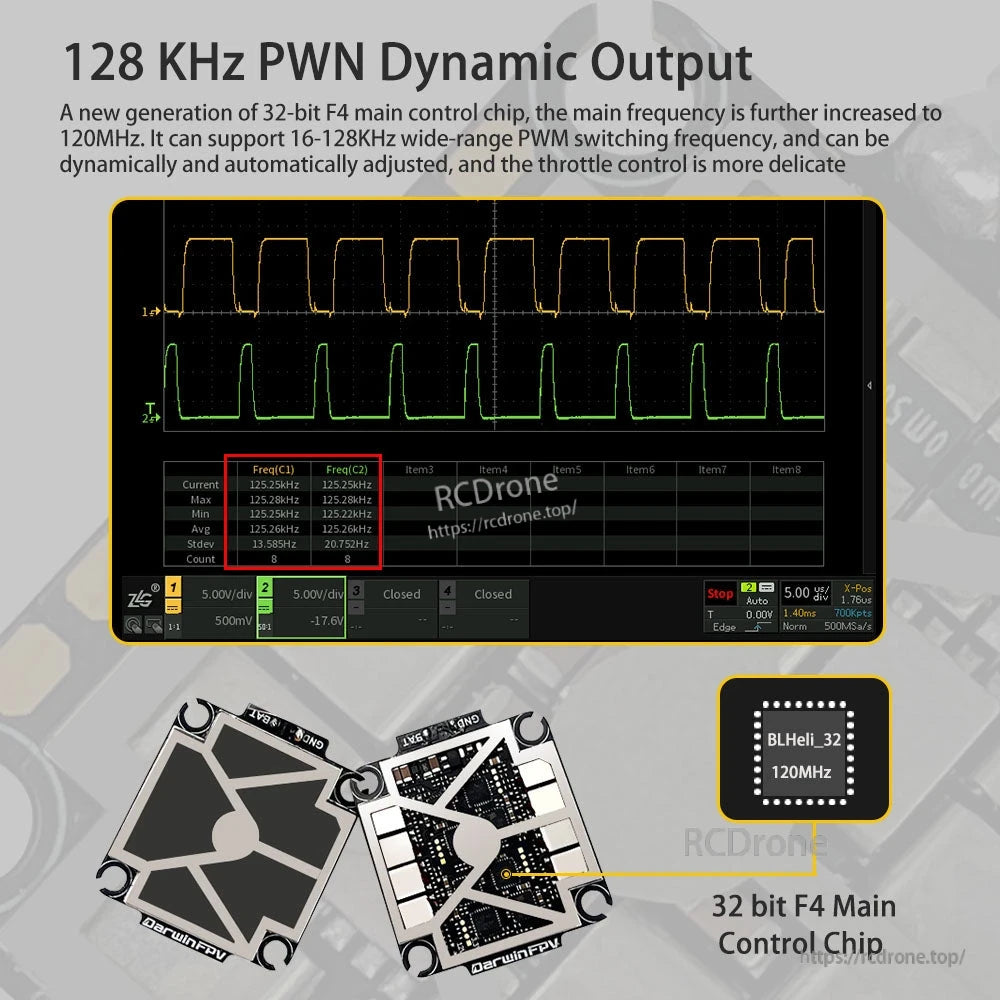

• 128KHz dynamische PWM-uitgang (ESC ondersteunt 16–128KHz PWM-schakelfrequentie; dynamische/automatische aanpassing).

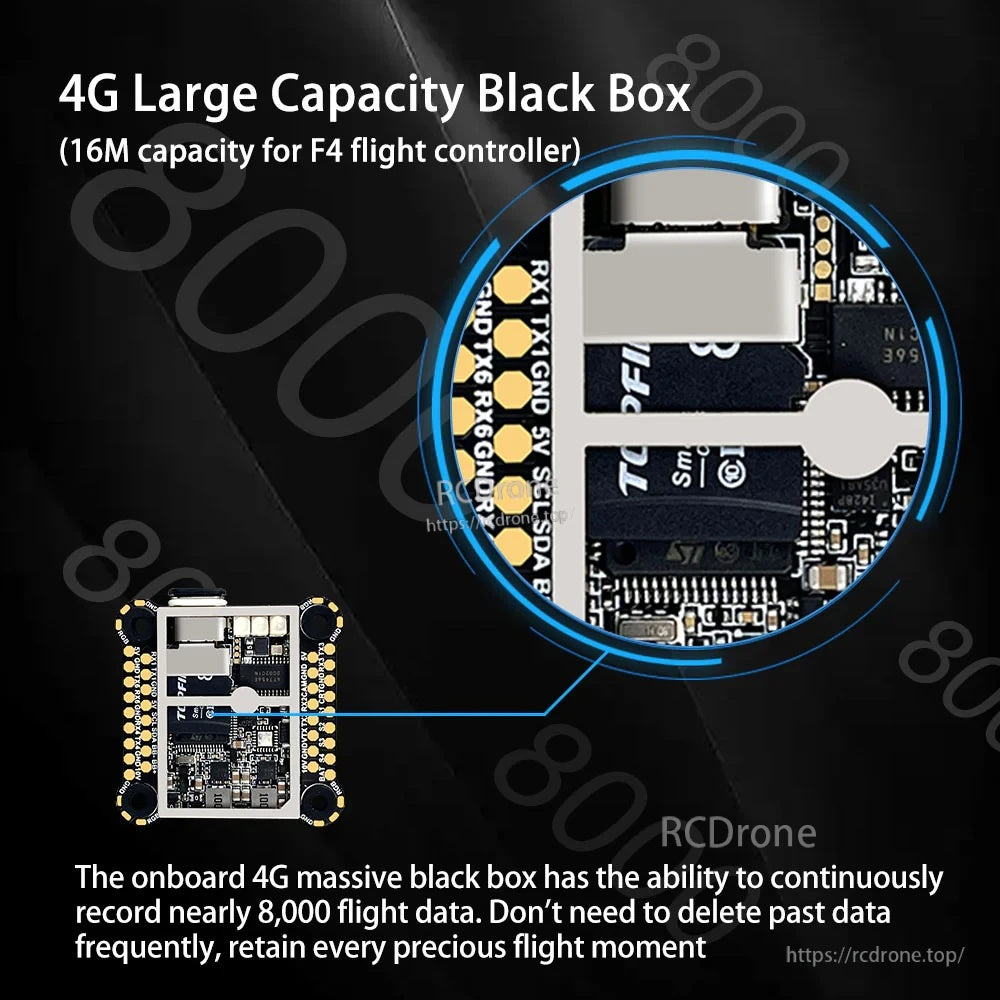

• Onboard black box: 4G (F7 FC) / 16M (F4 FC). (De fabrikant merkt op dat de 4G black box continu bijna 8.000 vluchtgegevens kan registreren.)

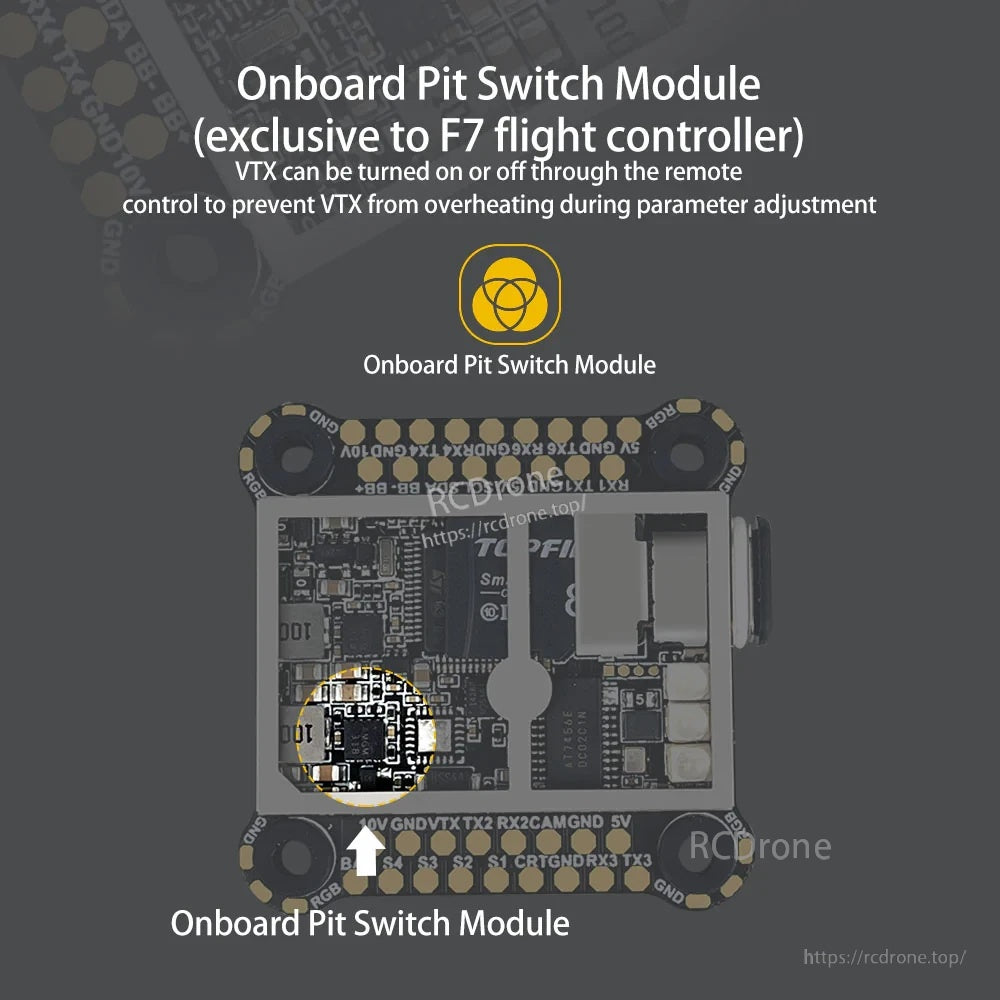

• Onboard Pit Switch-module (exclusief voor F7 vluchtcontroller): VTX kan aan/uit worden gezet via afstandsbediening om oververhitting van de VTX tijdens parameterafstelling te helpen voorkomen.

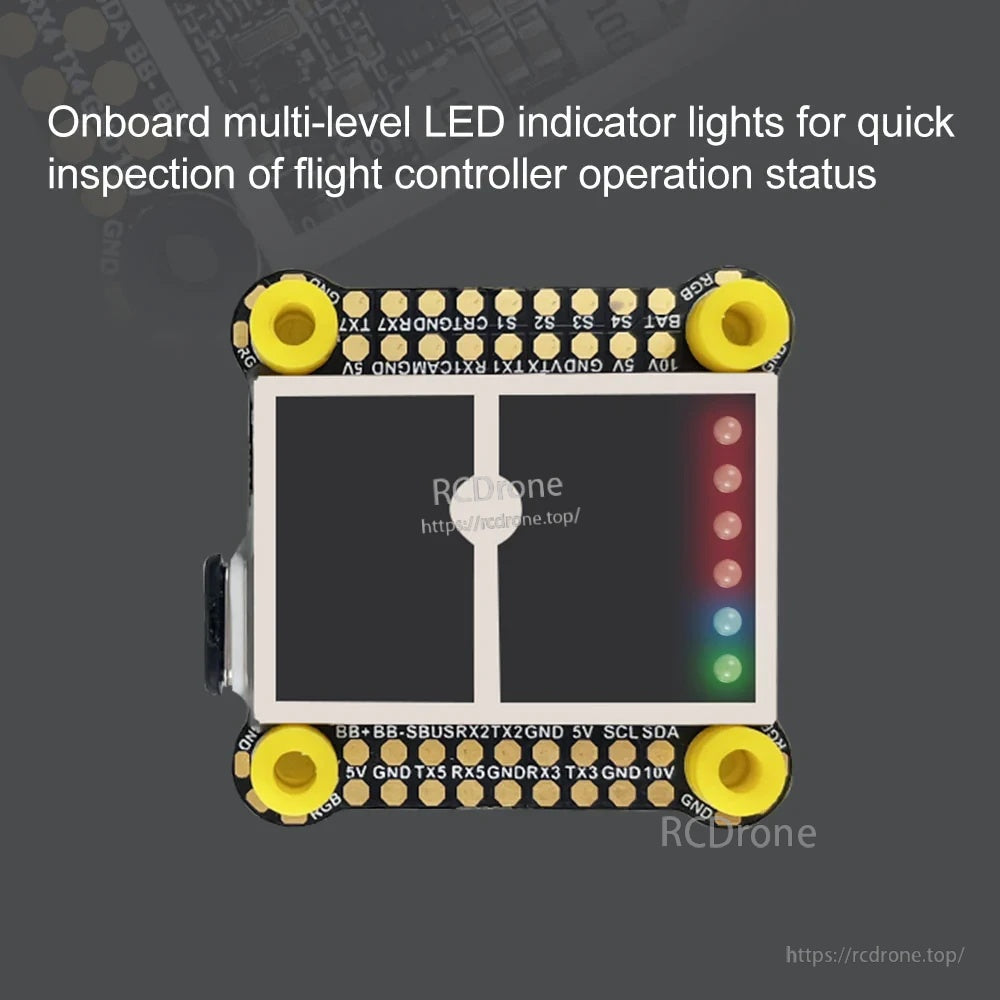

• Onboard multi-level LED-indicatorlampjes voor snelle inspectie van de operationele status van de vluchtcontroller.

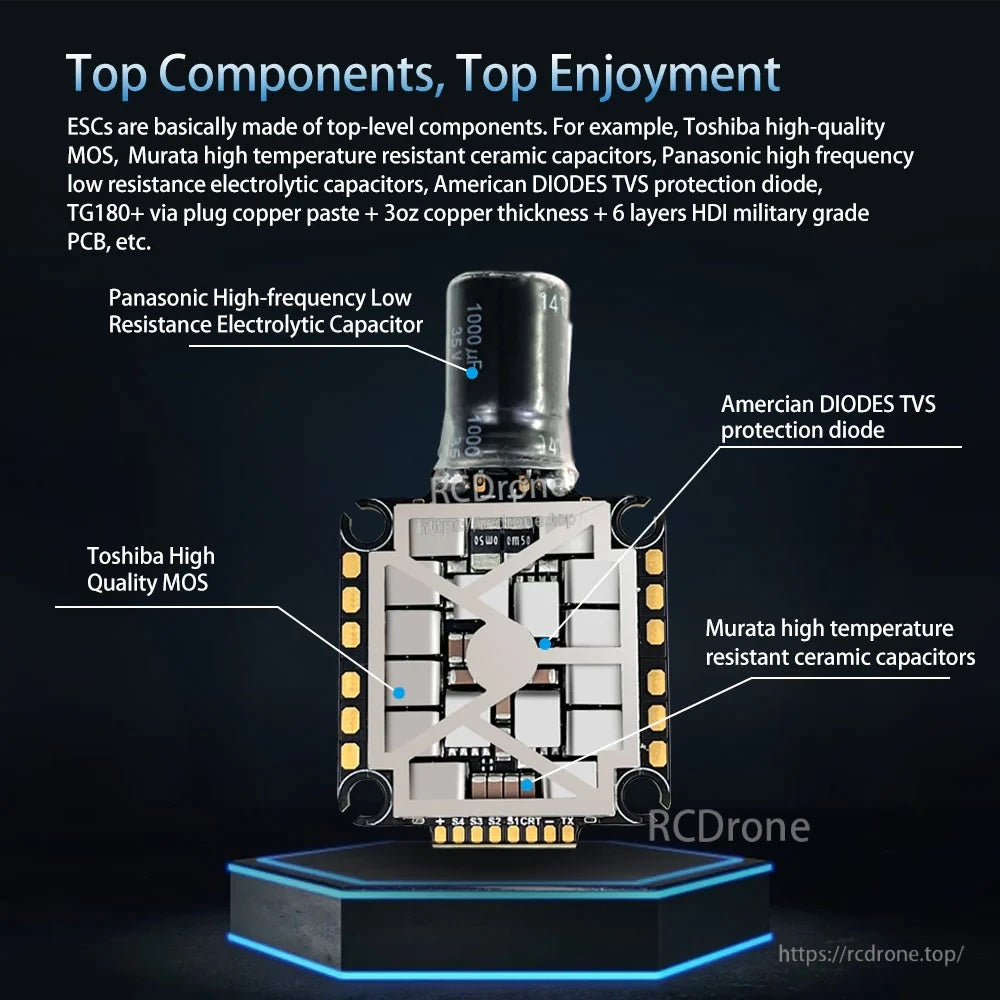

• Componenten aanduidingen (ESC): Toshiba hoge kwaliteit MOS, Murata hoge temperatuur resistente keramische condensatoren, Panasonic hoge frequentie lage weerstand elektrolytische condensatoren, Amerikaanse DIODES TVS beschermdiode; TG180+ via plug koperpasta + 3oz koper dikte + 6-laags HDI PCB.

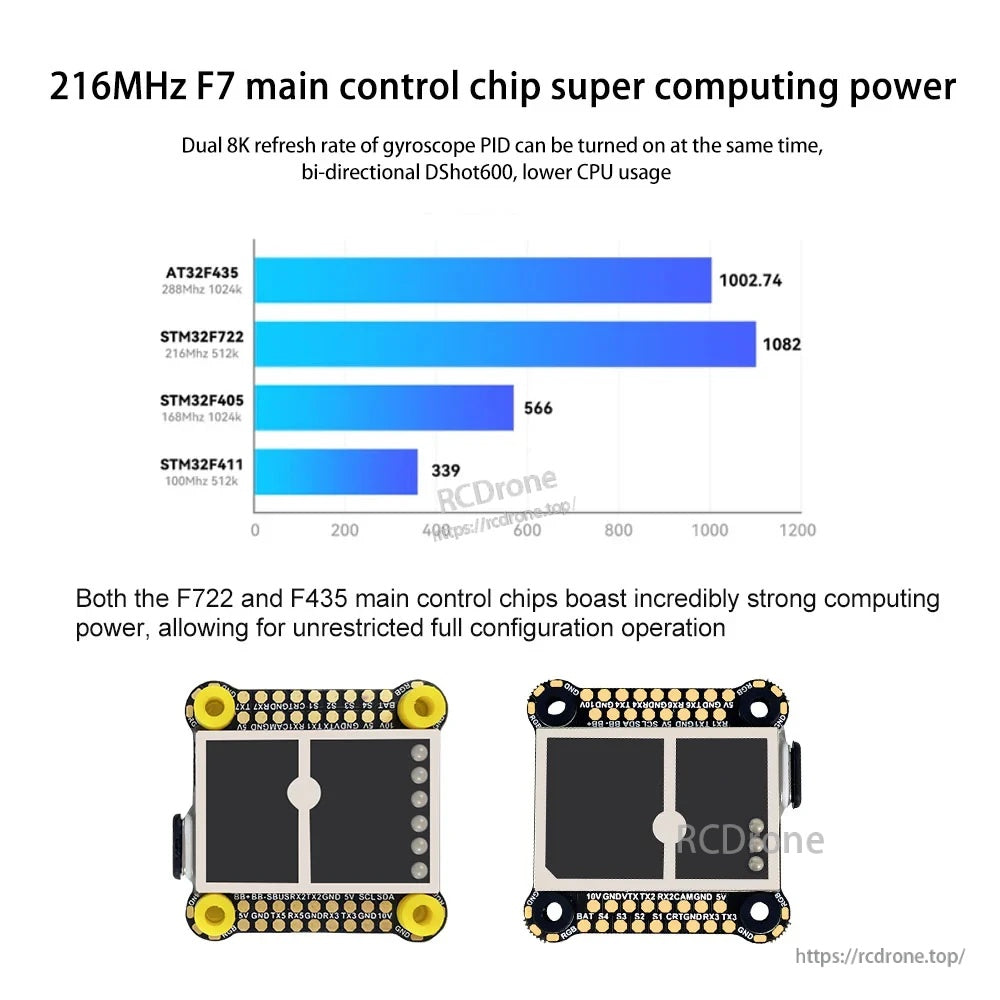

• F7 rekennota (fabrikant opgegeven): “216MHz F7 hoofdcontroller chip”; ondersteunt het gelijktijdig inschakelen van dubbele 8K verversingssnelheid van gyroscoop PID; bi-directionele DShot600 met lagere CPU-gebruik.

Specificaties

Stapelen / Bevestigen

Vluchtcontroller (FC)

ESC (4-in-1)

Wat is inbegrepen

Items variëren op basis van de geselecteerde optie (FC / ESC / Stack):

FC

• 1 x DarwinFPV “Cement” Ultra Duurzame F7 Waterdichte Vliegcontroller
• 1 x 30mm ESC-kabel (8P)
• 1 x 65mm analoge VTX-kabel (4P)
• 1 x 65mm GPS-kabel (6P)
• 1 x 65mm ontvanger kabel (4P)
• 1 x 65mm HD VTX-kabel (6P)
• 4 x M3*4.5mm schokabsorberende ballen (geïnstalleerd op FC)
• 1 x sticker

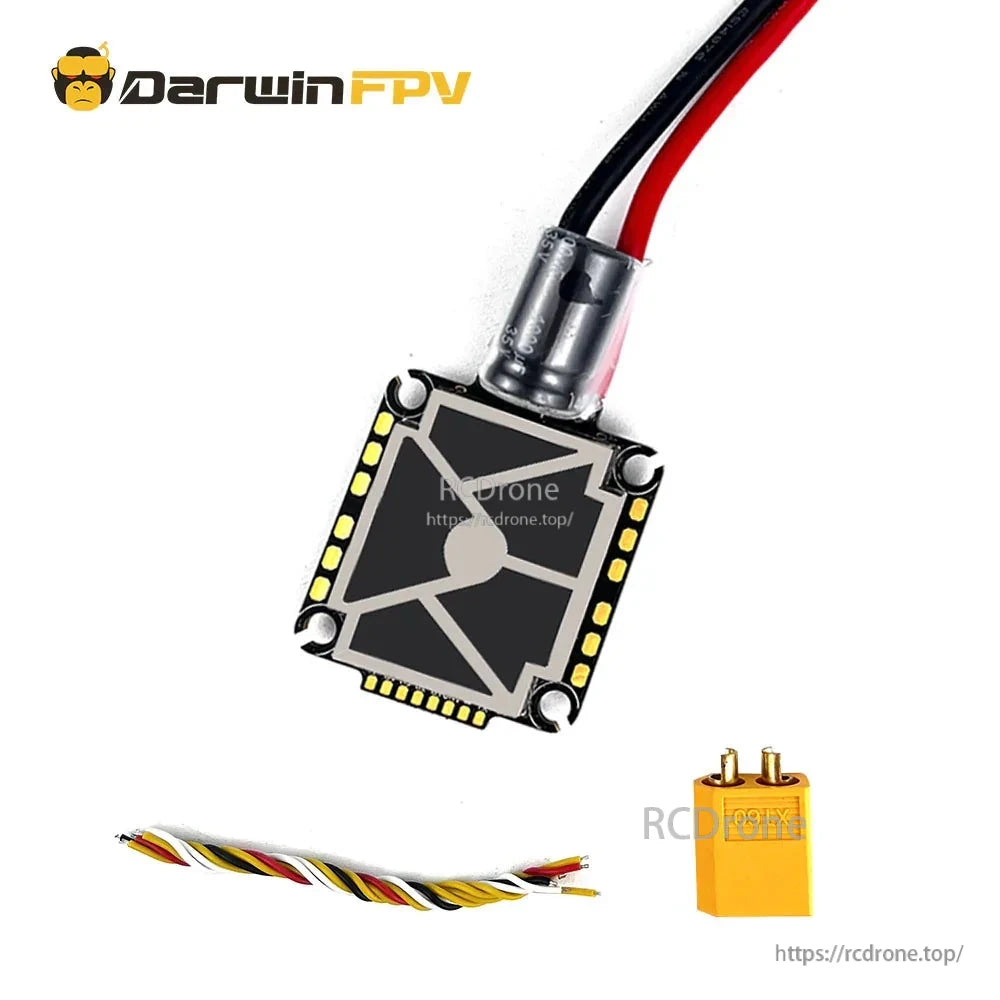

ESC

• 1 x DarwinFPV “Cement” Ultra Duurzame 100A Waterdichte ESC
• 1 x 30mm ESC-kabel (8P)
• 1 x XT60
• 1 x 14AWMG voedingskabel (lengte 120mm, gesoldeerd aan de ESC)
• 1 x 35V/1000uF elektrolytische condensator (gesoldeerd aan de ESC)
• 4 x M3*6.6mm schokabsorberende ballen (geïnstalleerd op de ESC)
• 1 x sticker

Stack

• 1 x DarwinFPV “Cement” Ultra Duurzame F7-100A Waterdichte Stack
• 1 x 30mm ESC-kabel (8P)
• 1 x 65mm analoge VTX-kabel (4P)
• 1 x 65mm GPS-kabel (6P)
• 1 x 65mm ontvangerkabel (4P)
• 1 x 65mm HD VTX-kabel (6P)
• 1 x XT60
• 1 x 14AWMG voedingskabel (lengte 120mm, gesoldeerd aan de ESC)
• 1 x 35V/1000uF elektrolytische condensator (gesoldeerd aan de ESC)
• 4 x M3*4.5mm schokabsorberende ballen (geïnstalleerd op FC)
• 4 x M3*6.6mm schokabsorberende ballen (geïnstalleerd op de ESC)
• 4 x M3*25 zeskantige inbus zwarte 304 schroeven (geïnstalleerd op de stapel)
• 4 x M3 nylon moeren
• 1 x sticker

Handleidingen

ESC configuratienotitie: aangezien de BLHeli32 configuratie gesloten is vanwege regelgevende problemen, als parameterafstemming nodig is, download: BLHeliSuite32TestActivator_31.10.0.1.

Toepassingen

• FPV drone builds die een IP67-geclassificeerde waterdichte/stofdichte elektronica stapel nodig hebben
• Freestyle/cinematische vlucht waarbij blootstelling aan waterspatten, natte grond, stof of sneeuw wordt verwacht

Voor compatibiliteitsvragen of after-sales ondersteuning, neem contact op met https://rcdrone.top/ of e-mail support@rcdrone.top.

Details

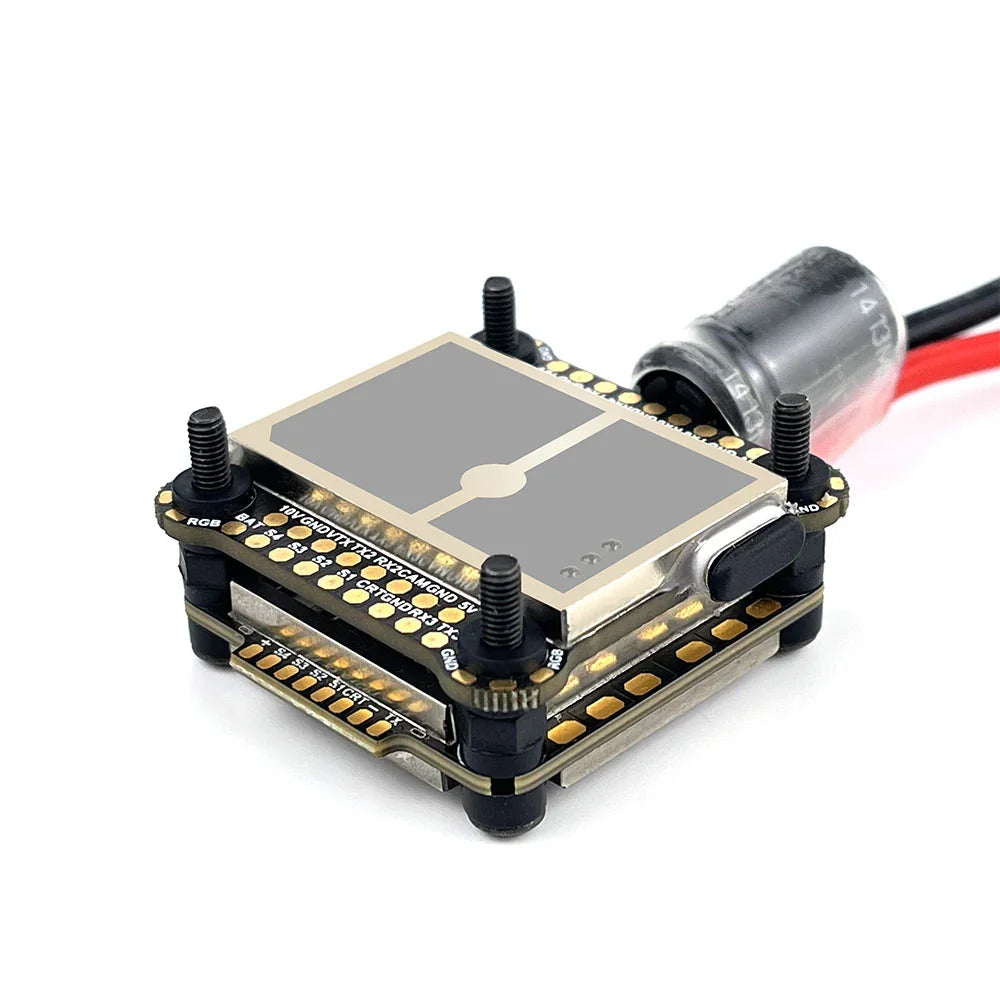

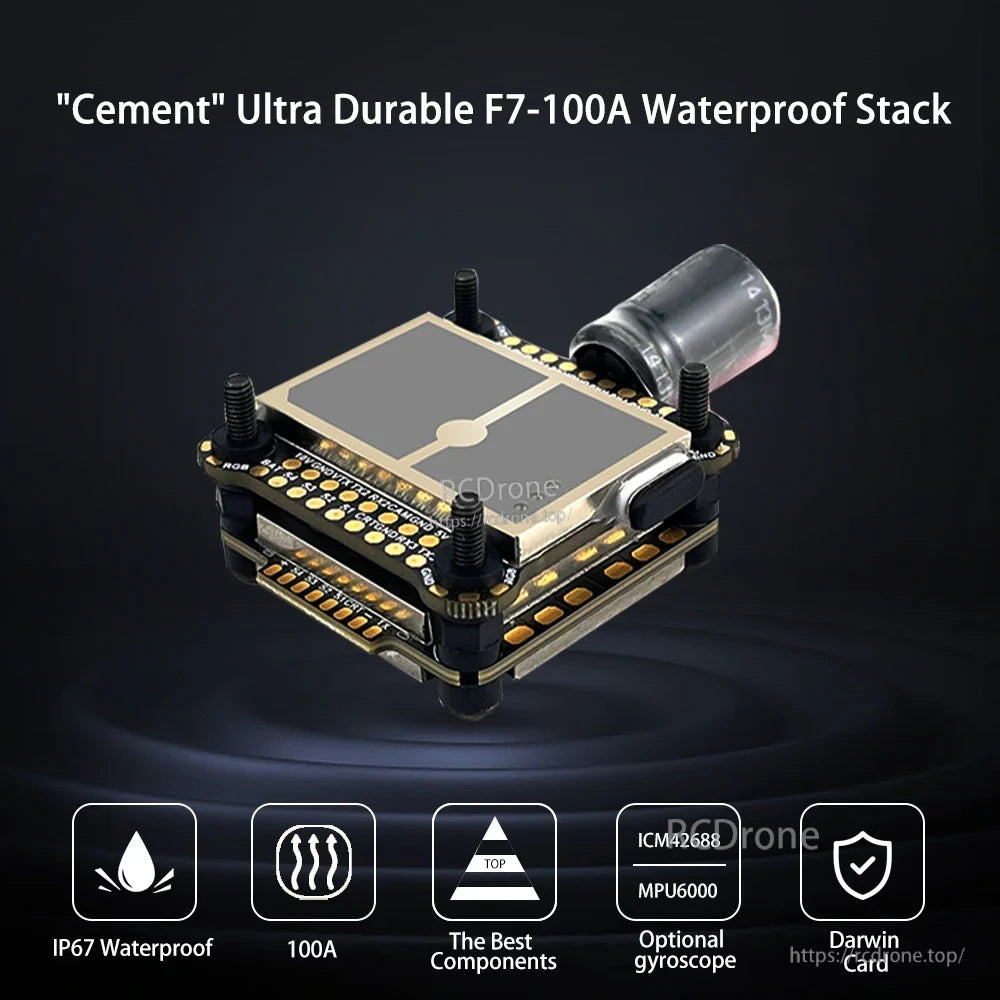

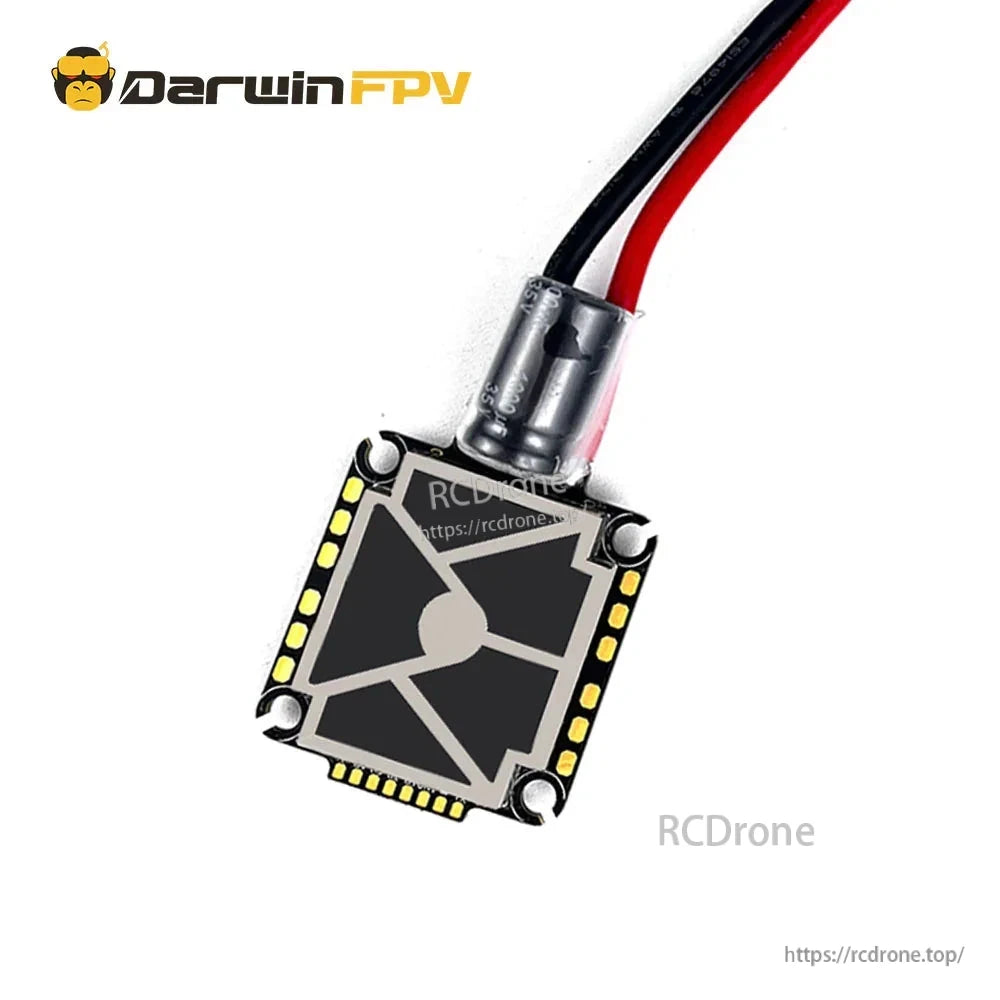

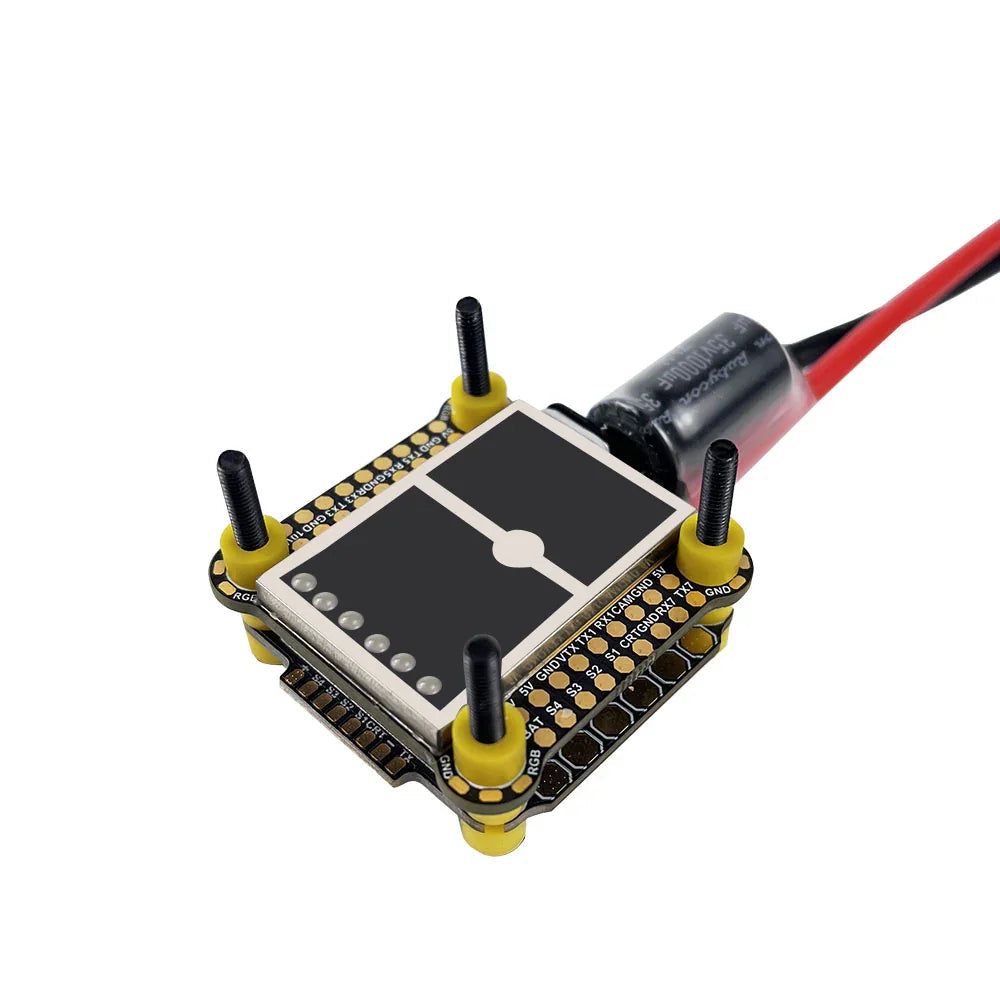

DarwinFPV “Cement” waterdichte stap koppelt een F4/F7 vluchtcontroller met een 100A 4‑in‑1 ESC voor FPV-bouwprojecten in zware weersomstandigheden.

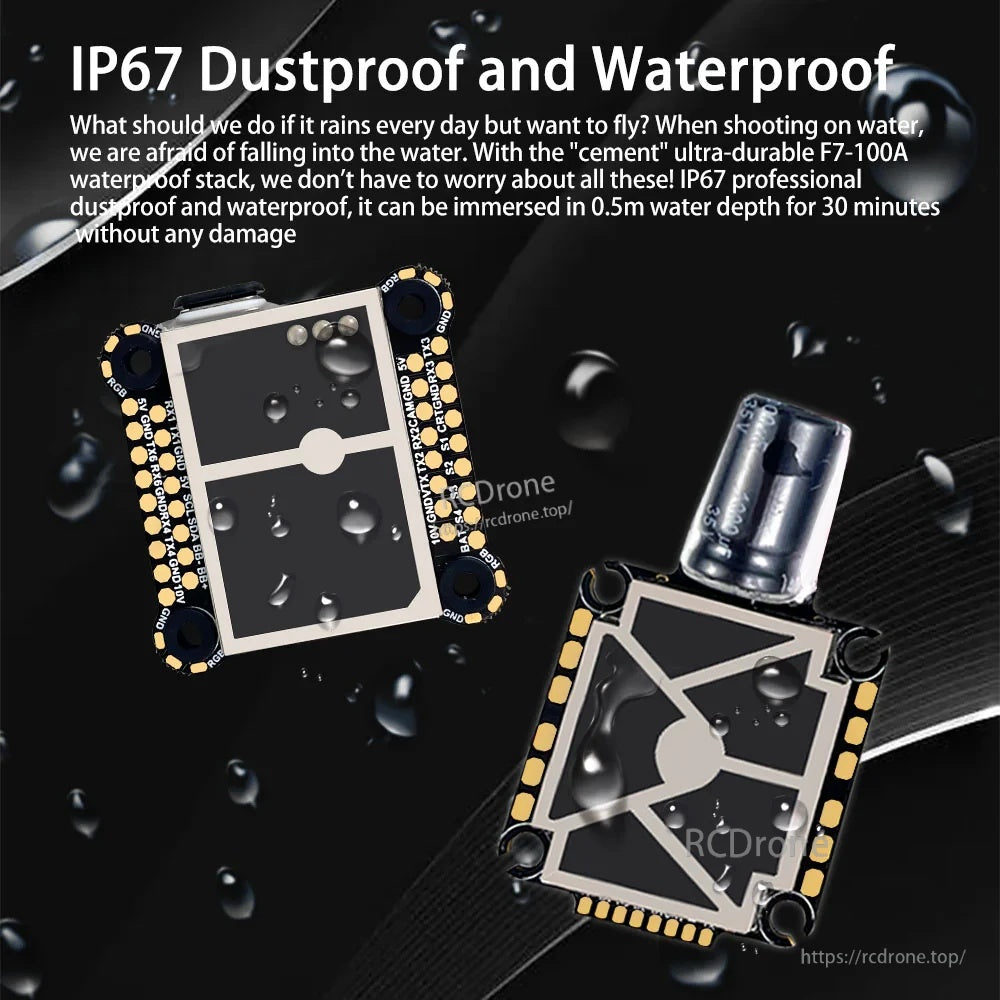

IP67-geclassificeerde bescherming is ontworpen voor vliegen in regen, sneeuw en stoffige omgevingen, met onderdompelingsbestendigheid tot 0,5 m gedurende 30 minuten.

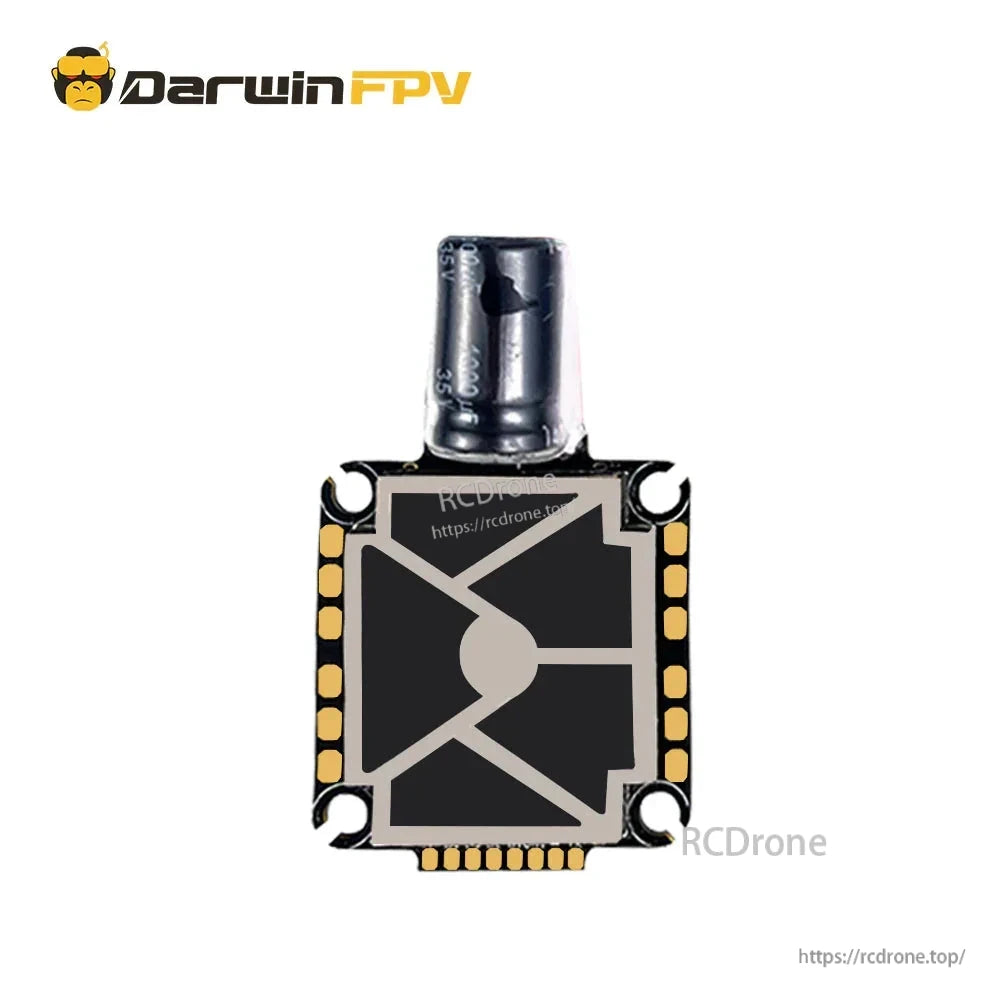

Premium ESC-componenten en een beschermend ontwerp zijn gericht op het verbeteren van de betrouwbaarheid onder hoge belasting en elektrische ruis.

Laaggewijze hardwarebescherming helpt het risico op schade door bedradingfouten, kortsluitingen of hitte tijdens veeleisende vluchten te verminderen.

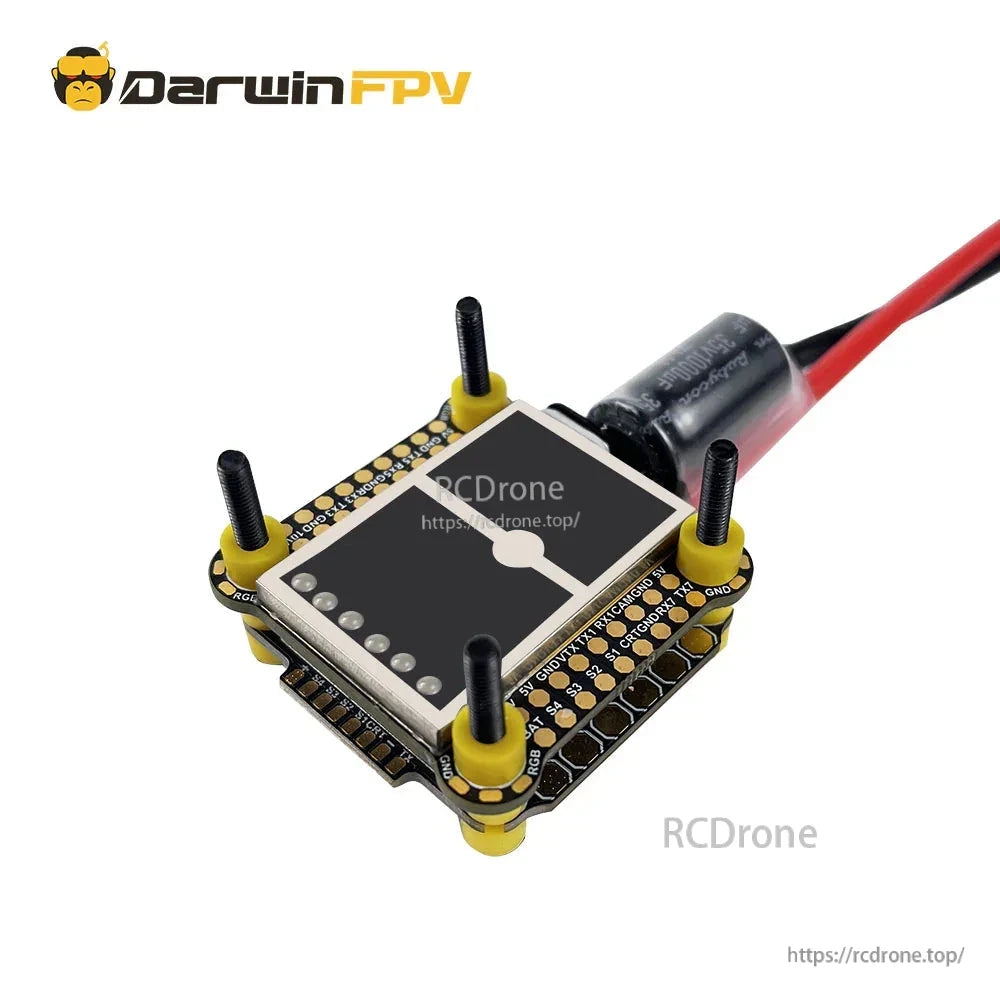

Een “sandwich” stapindeling is ontworpen om de warmteafvoer en overstroomcapaciteit te verbeteren, terwijl een standaard montageschema behouden blijft.

Onboard black box-geheugen ondersteunt het opnemen van vluchtlogboeken zonder afhankelijk te zijn van externe modules.

Exclusief voor de F7-versie, laat de onboard Pit Switch je toe om de VTX-uitgang aan/uit te zetten vanaf de radio om de warmte op de werkbank te beheersen.

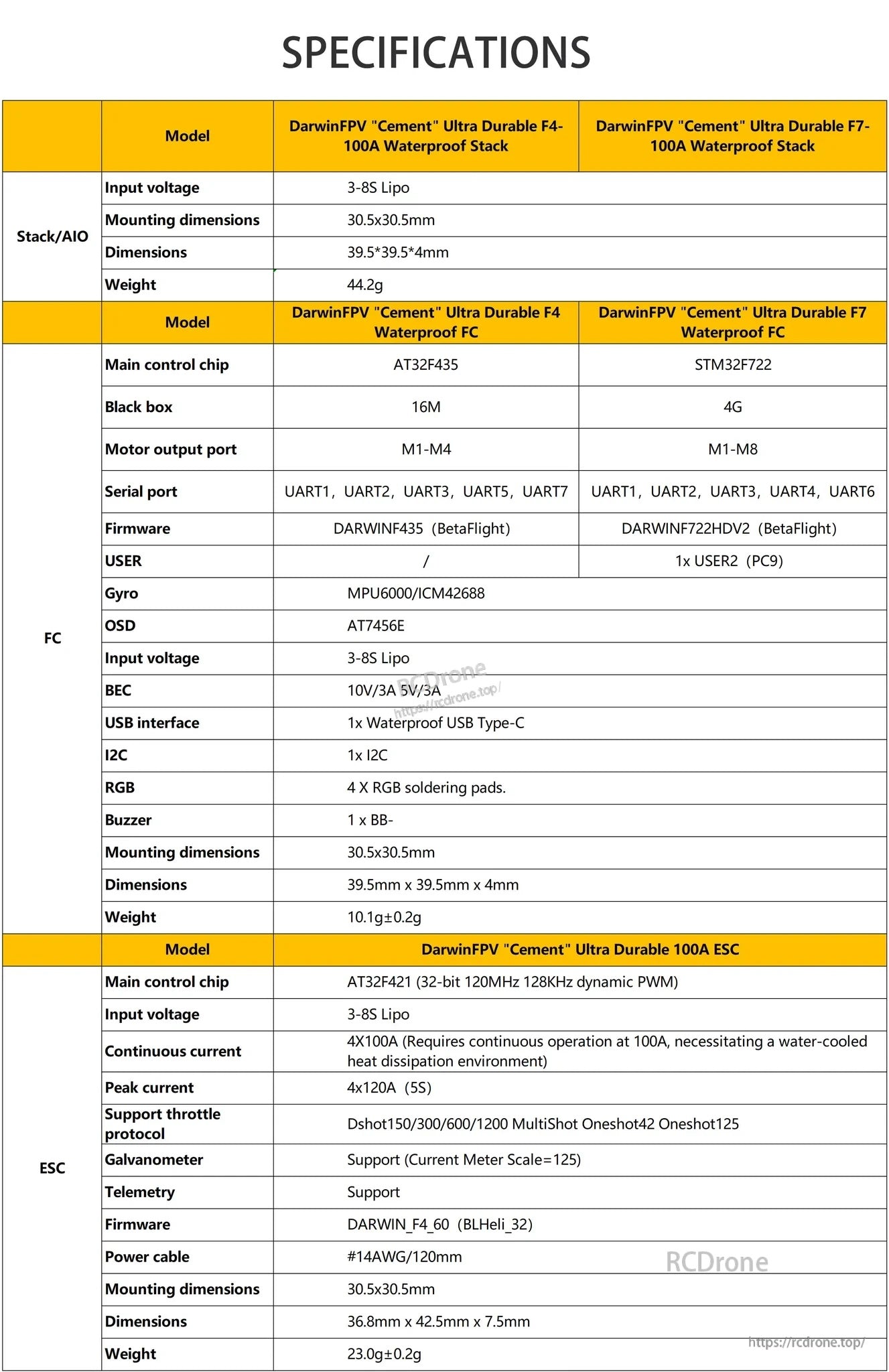

Volledige specificaties in één oogopslag, inclusief 3–8S invoer, 30,5×30,5 mm montage, en belangrijke FC/ESC functieverschillen tussen F4 en F7.
