EYOU PP11 Serie 24 V Borstelloze Planetaire Tandwielmotor, 36:1

EYOU PP11 Serie 24 V Borstelloze Planetaire Tandwielmotor, 36:1

EYOU

$375.00 USD
$375.00 USD
Verkoop Uitverkocht
Belastingen inbegrepen. Verzenden Berekend bij het afrekenen.
Versie
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Bekijk alle details

Overzicht

De EYOU PP11-serie is een 24 V borstelloze planetaire tandwielmotor familie met een 36:1 planetaire versnellingsbak, aangeboden in de versies PP11-36, PP11D-36 en PP11L-36.

Kenmerken

  • Borstelloze planetaire tandwielmotor met een reductieverhouding van 36:1.
  • 52 mm diameter en 36:1 reductieverhouding in alle vermelde versies.
  • Gespecificeerde speling van 12 boogminuten, geluid onder de 70 dB en temperatuurgebied van −20 tot 80 °C.

Specificaties

Parameter PP11-36 PP11D-36 PP11L-36
Motortype Borstelvrije koppelmotor Borstelvrije koppelmotor Borstelvrije koppelmotor
Versnellingsbak type Planetaire versnellingsbak Planetaire versnellingsbak Planetaire versnellingsbak
Diameter 52 mm 52 mm 52 mm
Lengte 64 mm 61 mm 82 mm
Gewicht 391 g 436 g 517 g
Reductieverhouding 36:1 36:1 36:1
Speling 12 arcmin 12 arcmin 12 arcmin
Geluid <70 dB <70 dB <70 dB
Temperatuurbereik −20 tot 80 °C −20 tot 80 °C −20 tot 80 °C
Bedrijfsspanning 24 V 24 V 24 V
Maximale kracht 60 W 60 W 72 W
Nominale snelheid 50 rpm 50 rpm 50 rpm
Nominaal koppel 6.6 N·m 6.6 N·m 12 N·m
Piekkoppel 14 N·m 14 N·m 18 N·m
Koppelconstante 2.2 N·m/A 2.2 N·m/A 6 N·m/A
Axiale belastingcapaciteit 1605 N 1605 N 1605 N
Radiale belastingcapaciteit 3150 N 3150 N 3150 N

Installatietekeningen en montage-aanduidingen

Kies de versie-specifieke installatietekening voor dimensionale en montage-referentie details. De tekenaaraanduidingen hieronder zijn apart behouden van de samenvattingslengtewaarden in de specificatietabel.

PP11-36

Tekening oproep Waarde
Totale lengte 63.6 ±0.05
Eindsectie dimensie 4 ±0.05
Cilindrische diameters Ø33 h7; Ø52 h7
Voorste cirkelvormige dimensies Ø46; Ø24
Kenmerk Ø16 H7
Voorste montagepatroon 6-M3 schroefdraadgaten; 6-Ø3.2 gaten, 7.5 diepte; 6-M3 gaten, 10 diepte; 6-Ø3.2 gaten, 3 diepte
Montage aan de tegenovergestelde zijde 4-M3 gaten, 20 diepte; Ø43 cirkelvormige afmeting

PP11D-36

Tekenoproep Waarde
Totale lengte 58.43 ±0.05
Onderste lichaam afmeting 50.6 ±0.05
Cilindrische kenmerken Ø18 h7; Ø32 h7
Cirkelvormige afmetingen Ø24; Ø46
Lay-out afmetingen Totaal 65; 25; 7.5; 32; 40
Montagepatroon 6-M3 gaten; 6-M3 gaten, 8 diepte; 6-M3 gaten, 3 diepte; 4-M3 gaten, 8 diepte
Detail van de onderzijde assemblage Afgebeeld connector of terminalblok

PP11L-36

Tekening aanroep Waarde
Totale lengte 78.1 ±0.05
Einde-sectie dimensie 4 ±0.05
Cilindrische diameters Ø33 h7; Ø52 h7
Voorste cirkelvormige afmetingen Ø46; Ø24
Kenmerk Ø16 H7
Voorste montagepatroon 6-M3 schroefdraadgaten; 6-Ø3.2 gaten, 7.5 diepte; 6-M3 gaten, 10 diepte; 6-Ø3.2 gaten, 3 diepte
Montage aan de tegenovergestelde zijde 4-M3 gaten, 20 diepte; Ø43 cirkelvormige afmeting

PP11 — Installatietekening (PDF)

PP11D — Installatietekening (PDF)

PP11L — Installatietekening (PDF)

Toepassingen

  • Humanoïde robots
  • Robotarmen
  • Exoskeletten
  • Kwadruped robots
  • AGV voertuigen
  • ARU robots

Visuele Details

Productweergaven

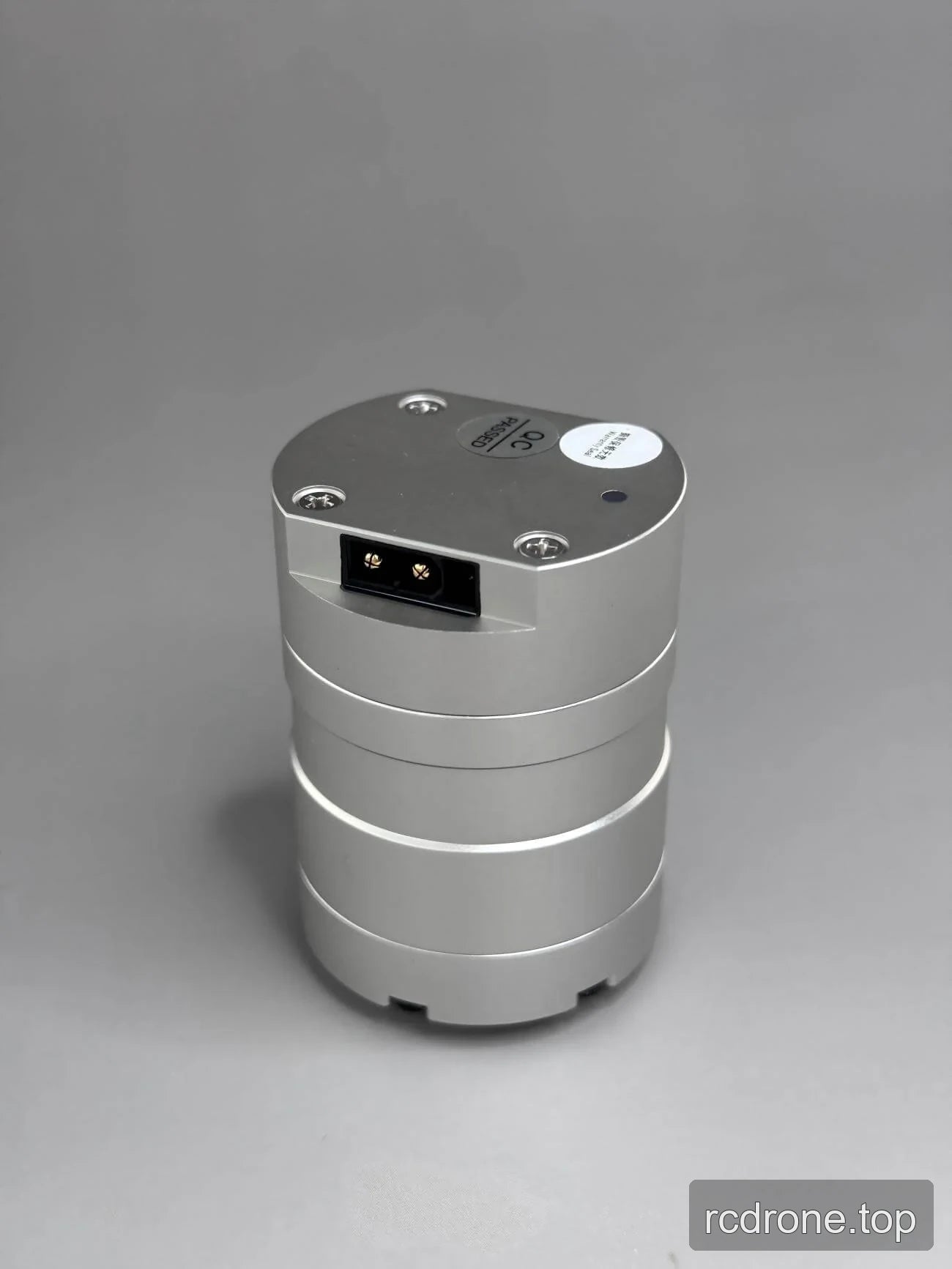

EYOU PP11 motor with cylindrical housing and side electrical connector
De motor heeft een verzonken elektrische connector met twee contacten aan de zijkant van de behuizing. De EYOU PP11 motor heeft een cilindrische metalen behuizing met getrapte secties en een cirkelvormige montageschijf.

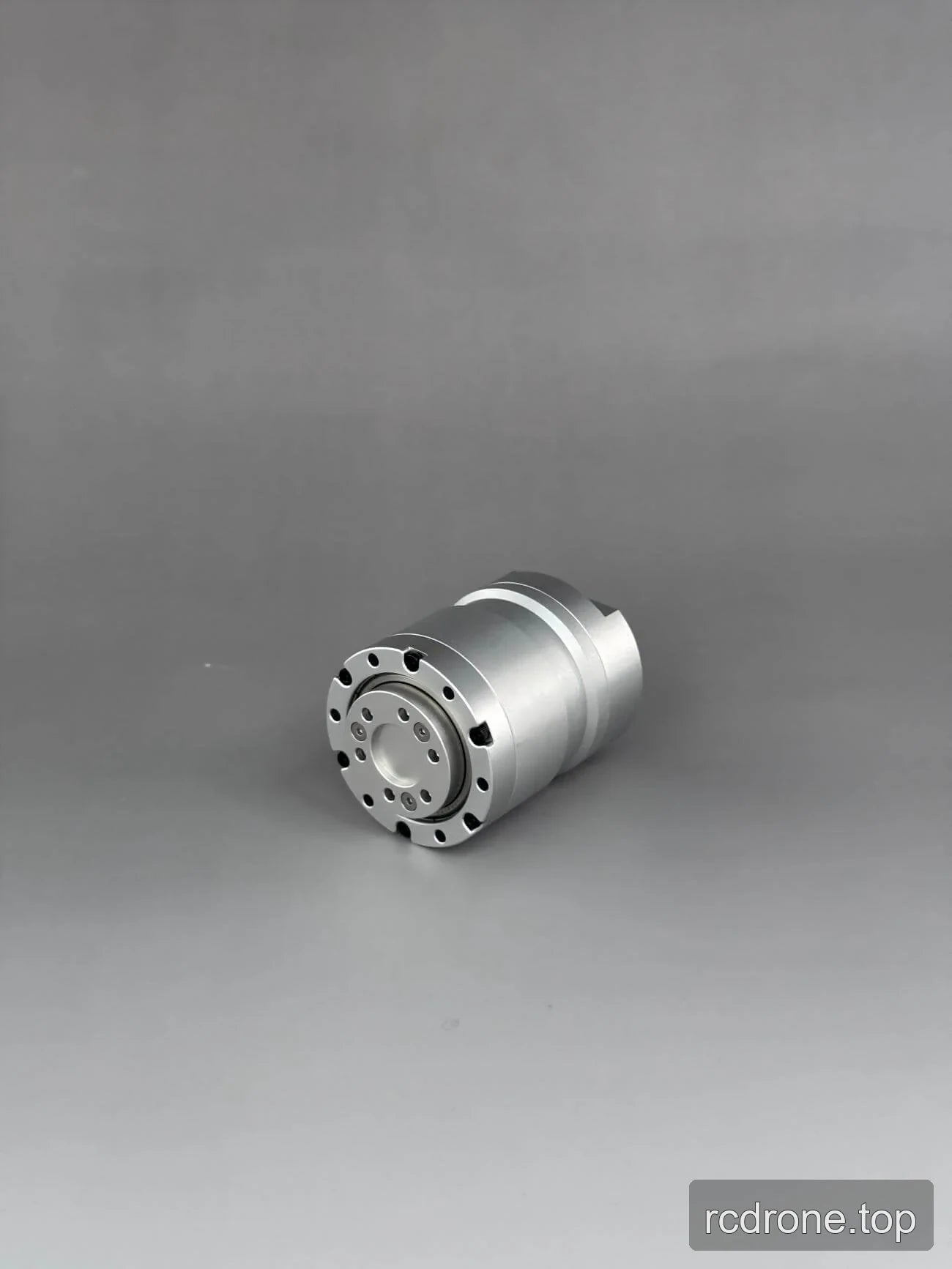

EYOU PP11 motor circular mounting flange with bolt holes
De motor bevat een cirkelvormige eindflens met meerdere gelijkmatig verdeelde montagegaten.De ronde eindflens heeft een centrale verzonken opening en een interne boutenpatroon.

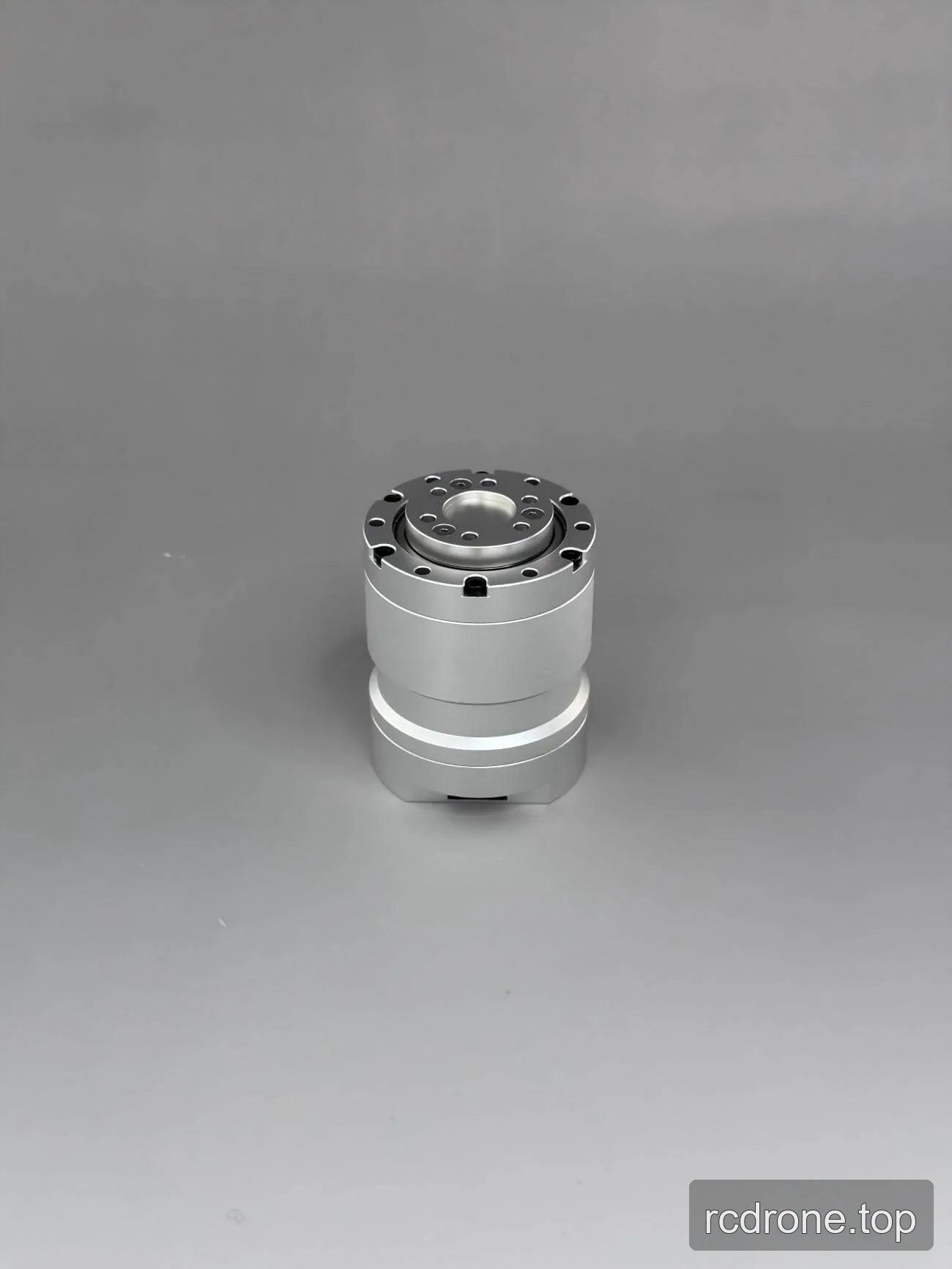

EYOU PP11 motor upright view with stepped cylindrical housing
De motor heeft een ronde bovenste montagelaat met meerdere perimeter gaten en een verhoogde centrale plaat. De behuizing heeft een getrapt cilindrisch profiel met een smallere ondersectie.

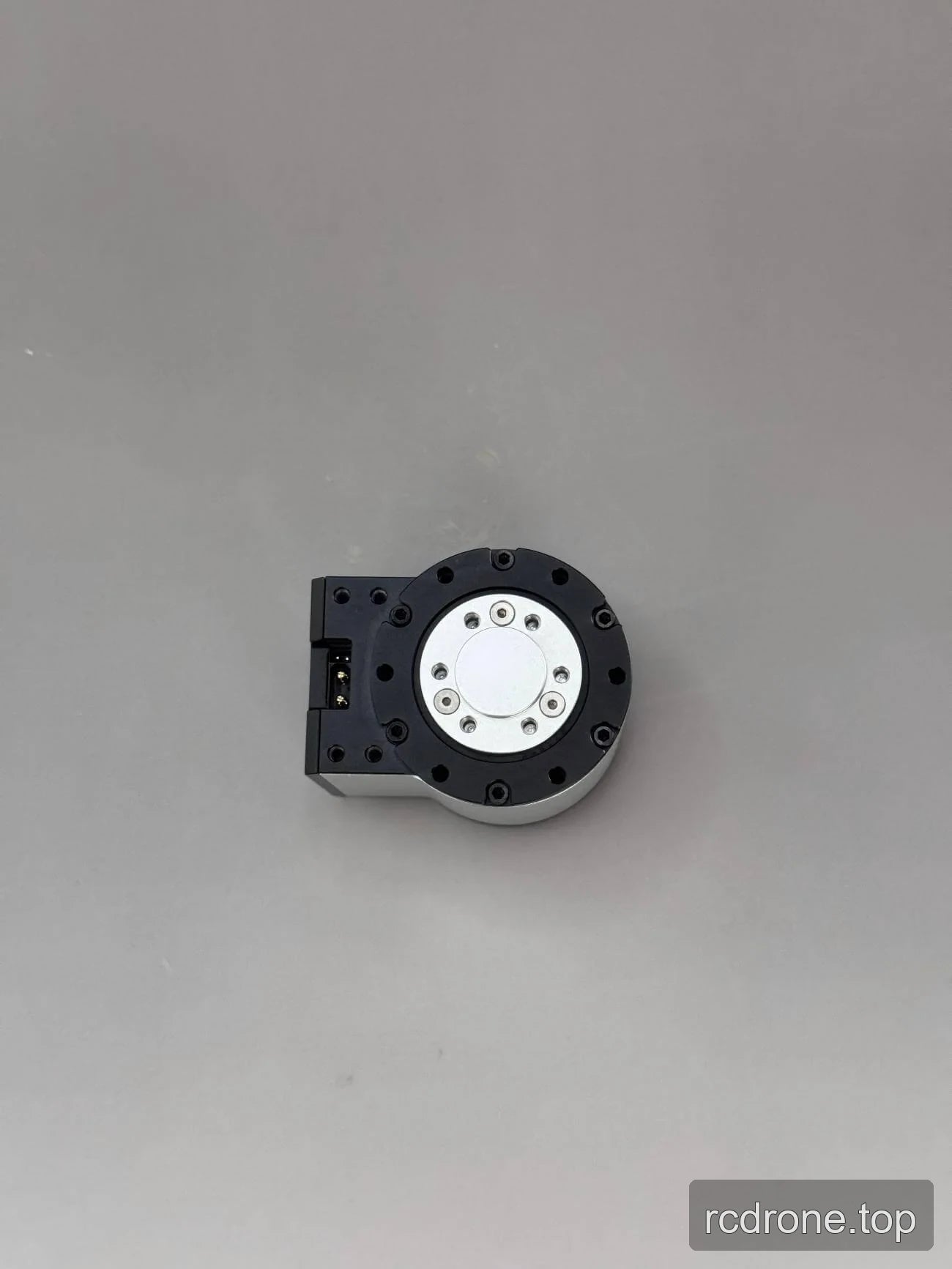

Black-and-silver motor housing with circular mounting face and connector
De motorbehuizing heeft een verzonken elektrische connector met twee contacten aan de zijkant. De motorbehuizing heeft een ronde montagelaat met meerdere radiale gaten en bevestigingsmiddelen.

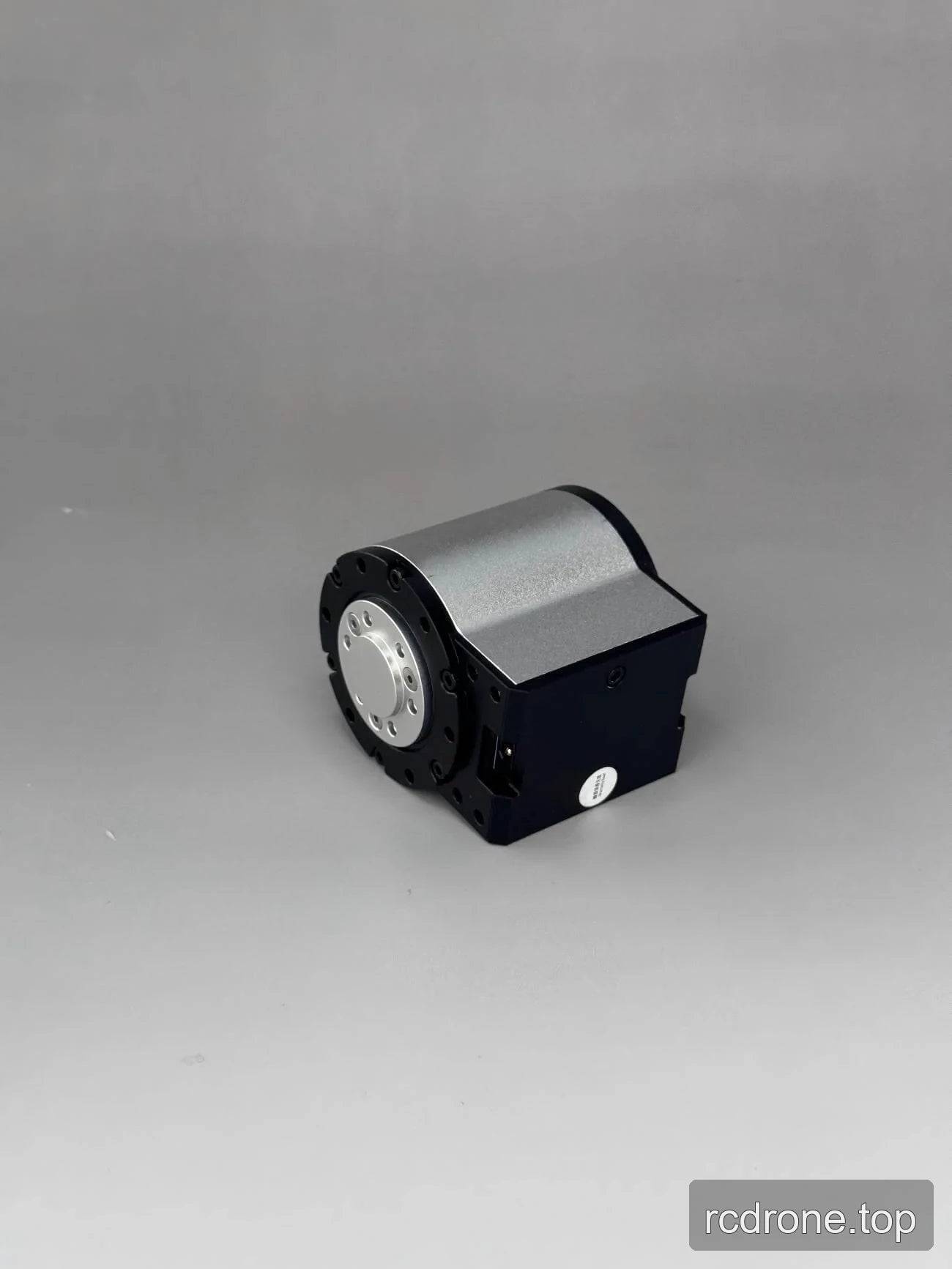

Enclosed motor assembly with silver cover and black mounting base
De montage-eind heeft een ronde flens met meerdere gaten en bevestigingsmiddelen. Een verzonken elektrische connector is zichtbaar aan de zijkant van de zwarte basis.

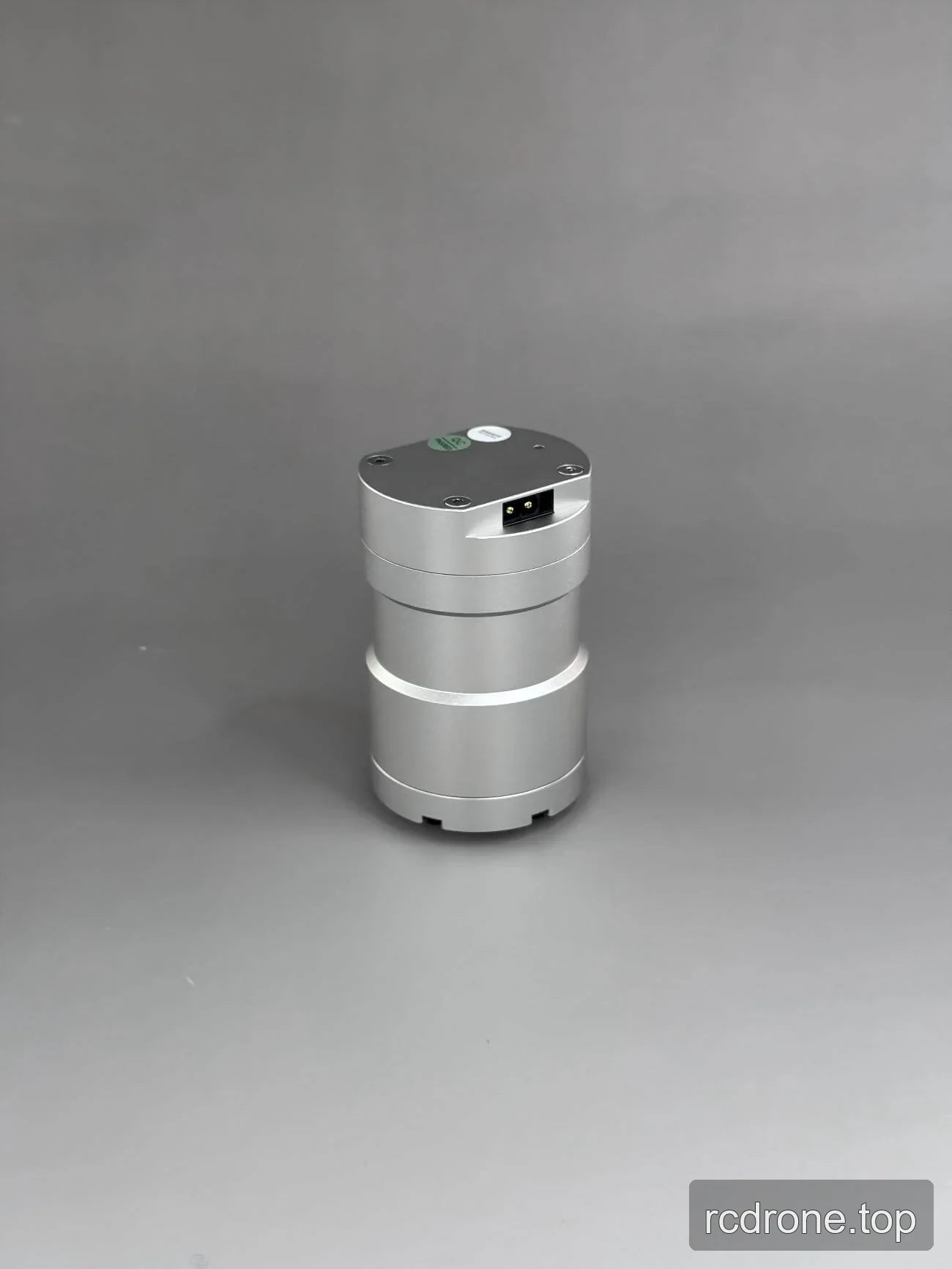

Silver stepped cylindrical motor housing with upper connector
Een elektrische connector met twee contacten is geïntegreerd in de bovenkant van de behuizing. De motor heeft een getrapte cilindrische zilveren behuizing met een ronde bovenkap.

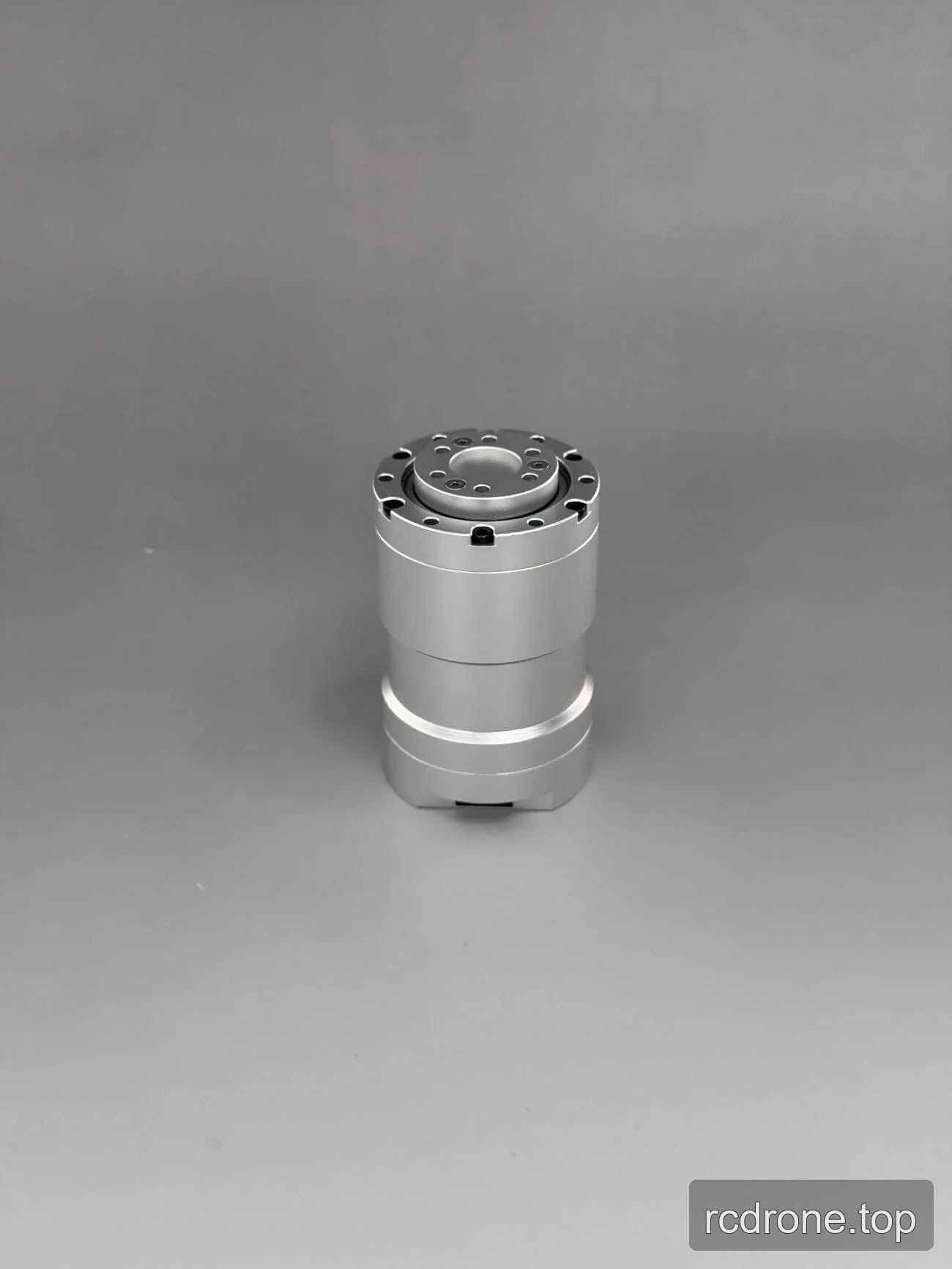

Silver EYOU PP11 motor housing and circular mounting flange
De EYOU PP11 motor heeft een cilindrische zilveren behuizing met een ronde montageflens met meerdere gaten.

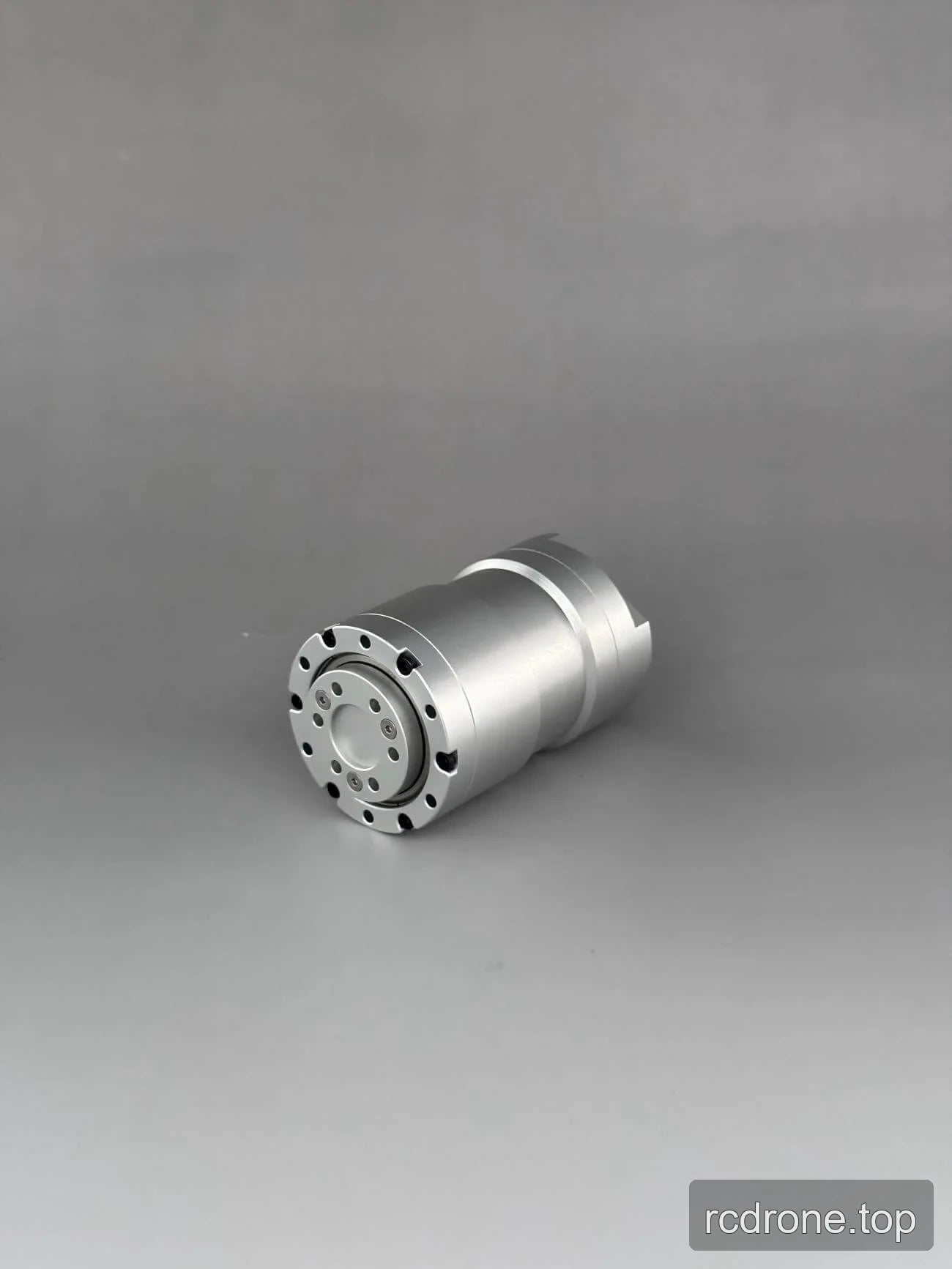

Silver EYOU PP11 motor horizontal view with front mounting face
De EYOU PP11 motor heeft een cilindrische zilveren behuizing en een ronde voorste montagevlak met meerdere boutgaten.

Interfaces en Verbindingen

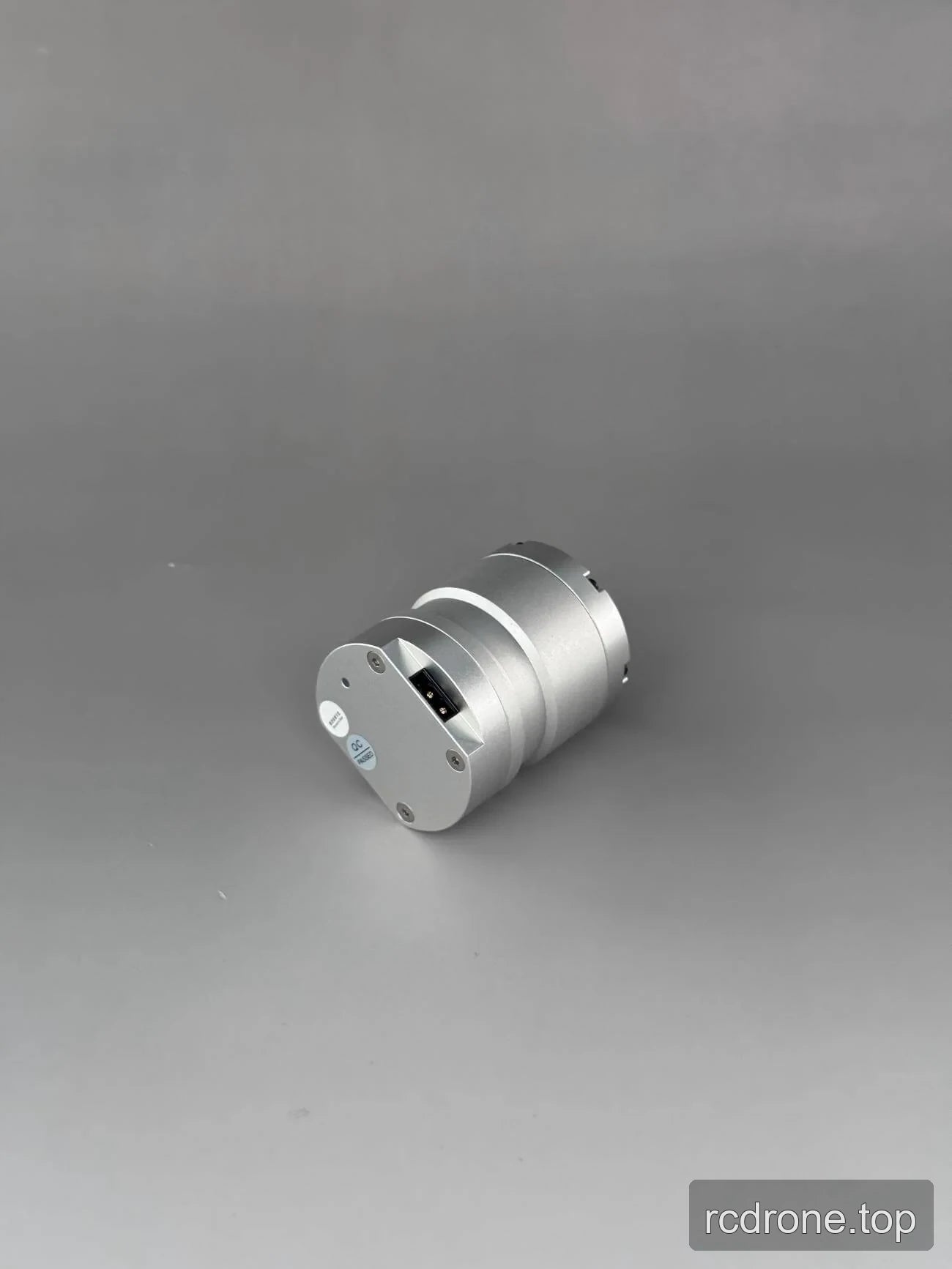

EYOU PP11 motor rear-side housing view with recessed connector
De motor heeft een verzonken elektrische connector met twee contacten, gepositioneerd in een zijuitsparing nabij een uiteinde van de behuizing. De motorbehuizing maakt gebruik van een cilindrisch lichaam met een aparte eindsectie en ronde flens.

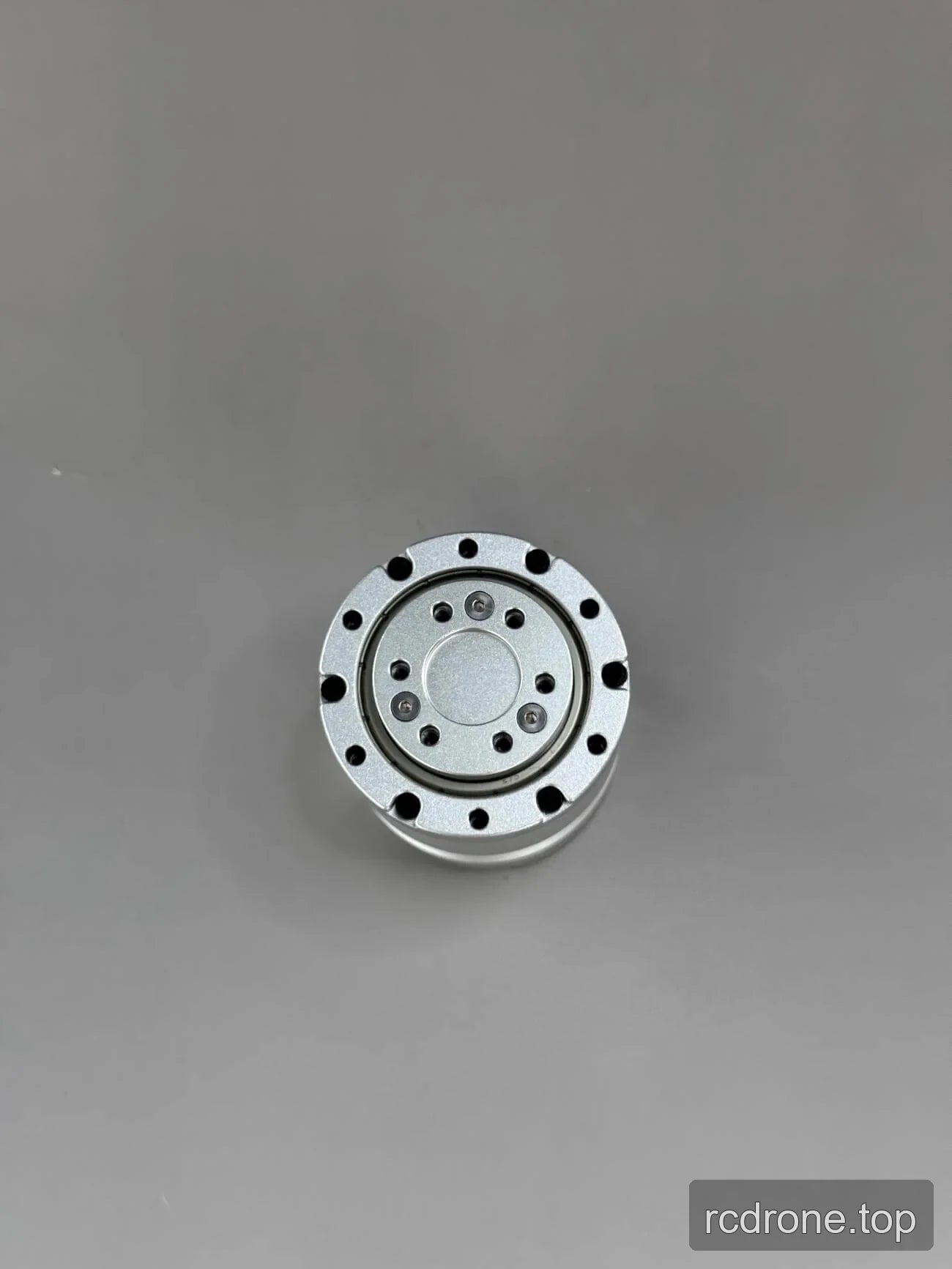

EYOU PP11 motor front flange with concentric mounting-hole pattern
De motor heeft een ronde voorflens met een buitenring van montagegaten en een aparte binnenring van kleinere gaten. De voorflens bevat een gecentreerd rond vlak omringd door een verzonken ring.

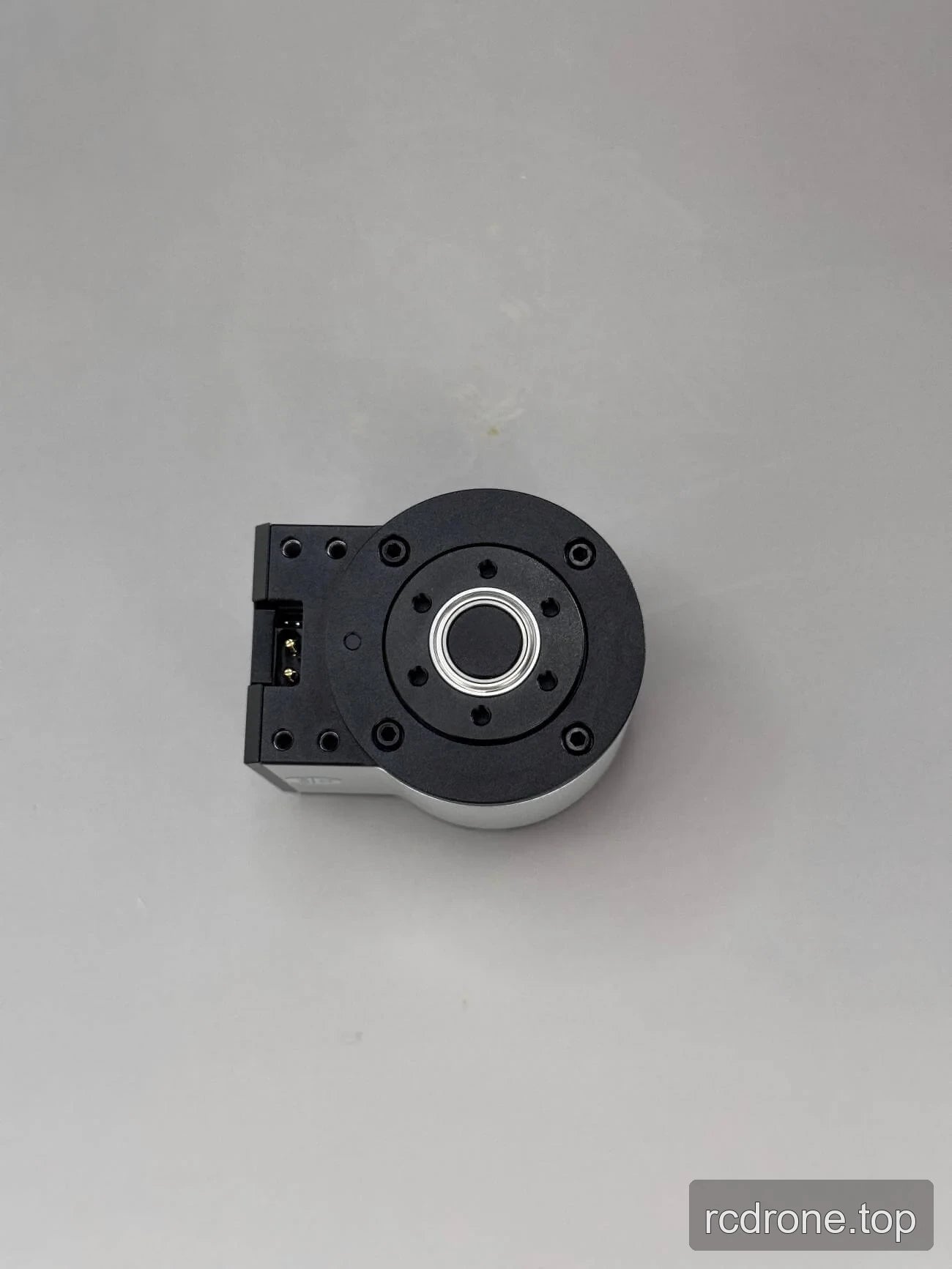

Motor housing underside with central opening and circular bolt pattern
De motorbehuizing heeft een centraal rond opening omringd door een patroon van ronde boutgaten.Een verzonken elektrische connector met twee contacten is aan de zijkant van de behuizing geplaatst.

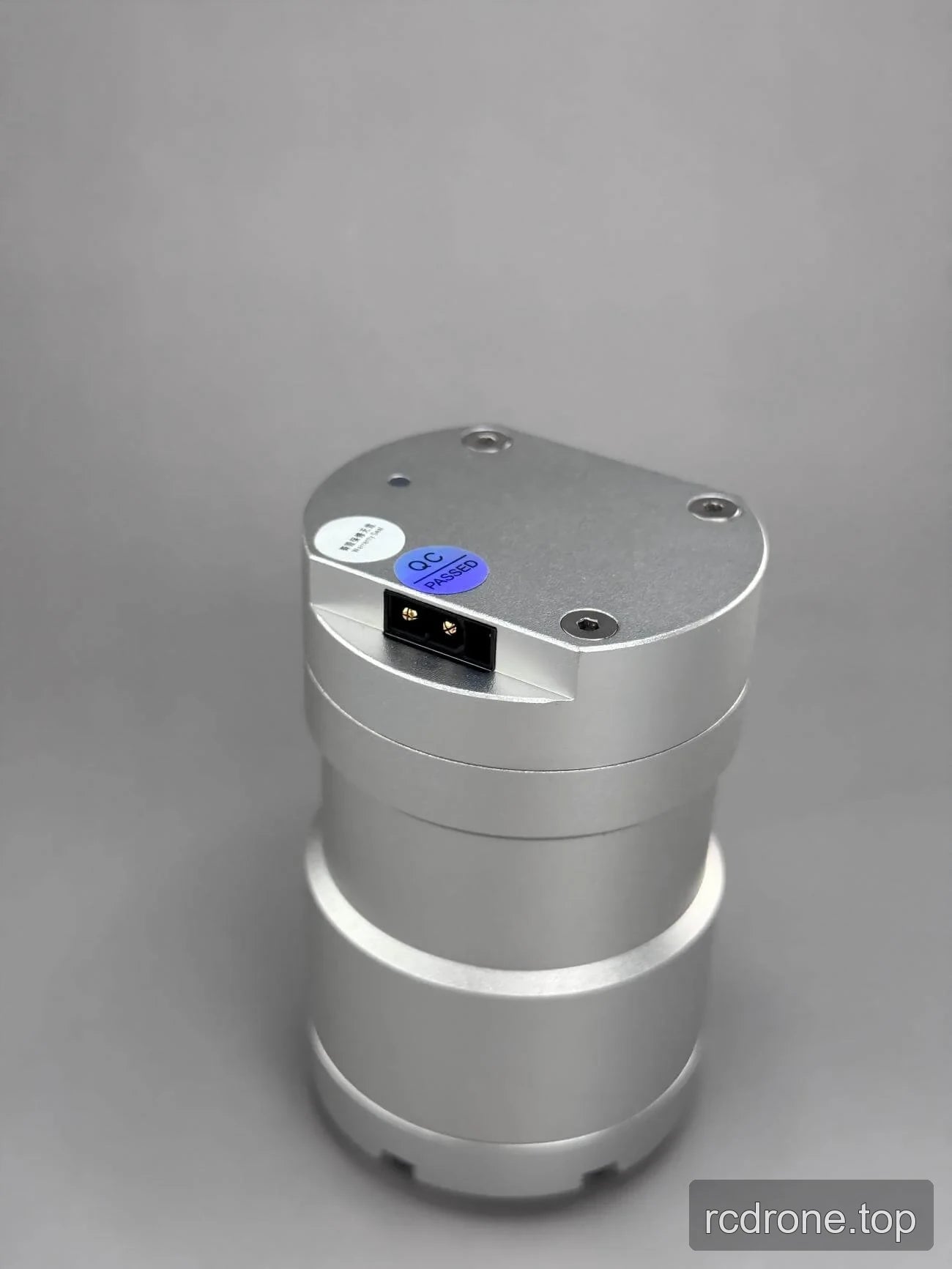

Motor top detail with recessed connector and cover screws
De bovenste behuizing bevat een elektrische connector met twee contacten in een verzonken rechthoekige poort. De ronde bovenkap is bevestigd met meerdere verzonken schroeven.

Opties en Modelvergelijking

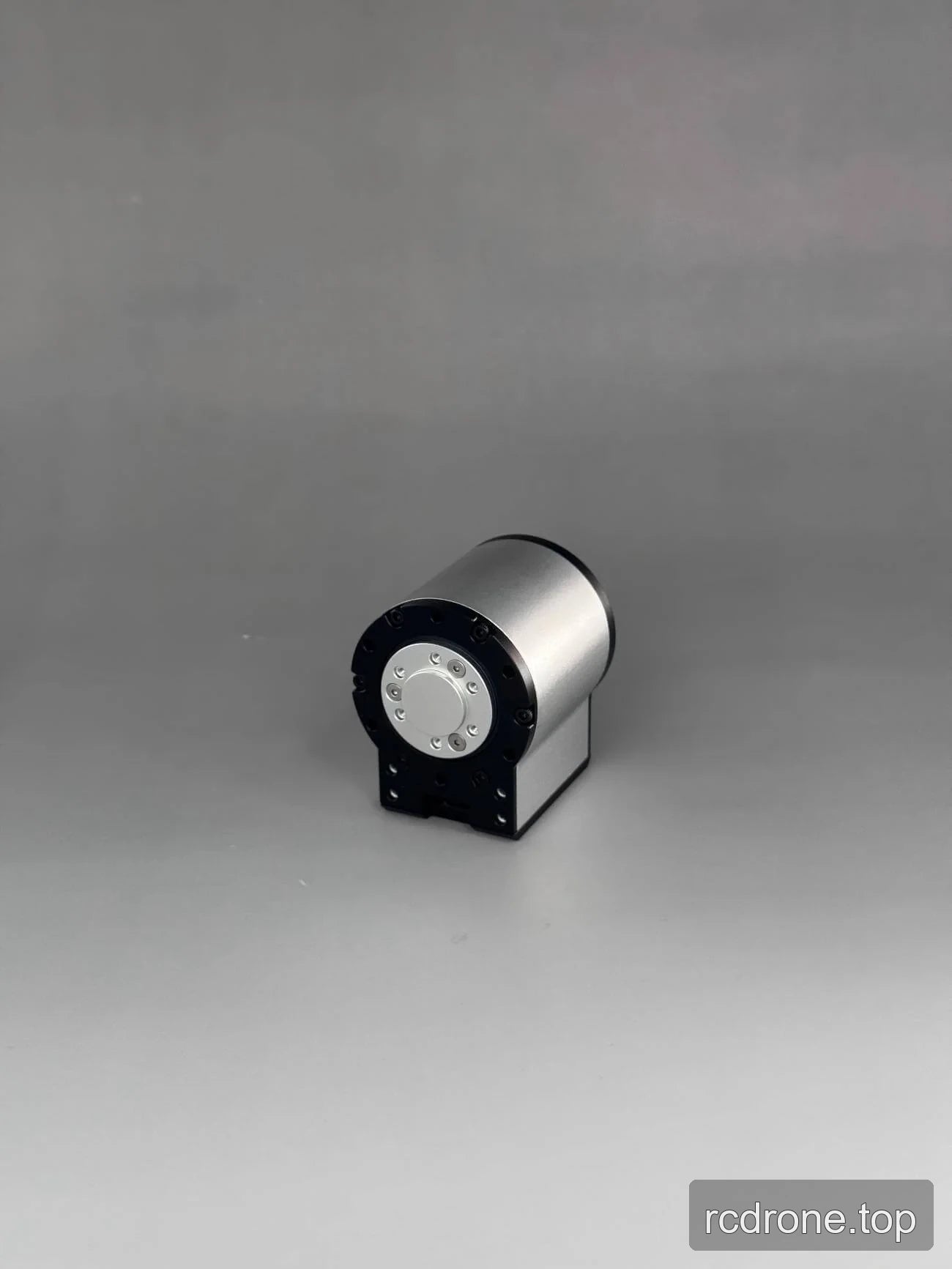

Cylindrical motor assembly with an angled black mounting bracket
De beugel heeft meerdere montagegaten langs de onderste sectie en rond de ronde flens. Een motorconfiguratie wordt getoond met een zwarte hoekige montagebeugel die onder de cilindrische behuizing is bevestigd.

Afmetingen en Constructie

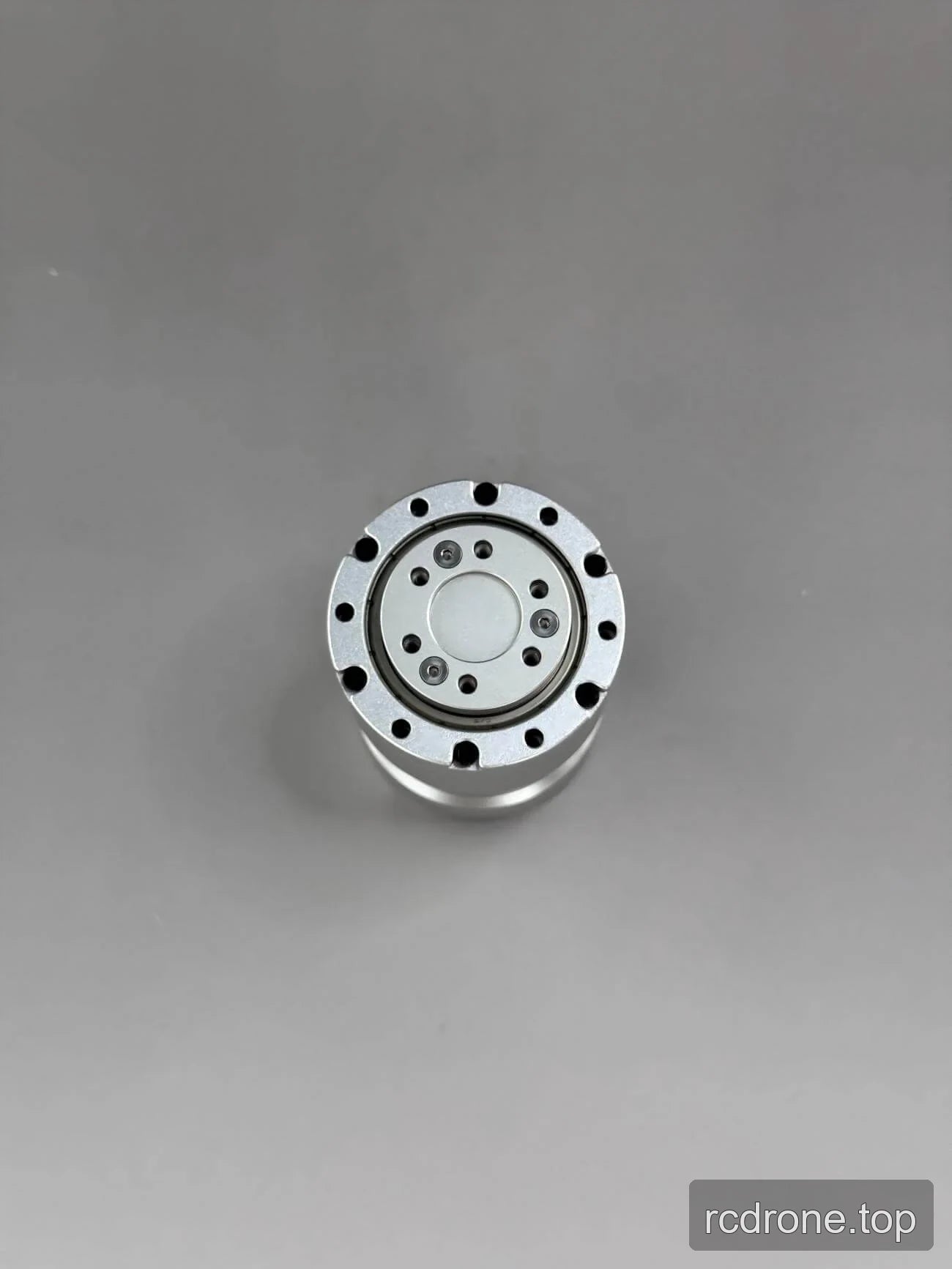

Circular motor mounting face with concentric bolt patterns
De motor heeft een ronde montageplaat met meerdere gaten die in een buitenste radiaal patroon zijn gerangschikt. De binnenste ronde plaat heeft een centrale kap en een apart rond patroon van kleinere gaten en bevestigingsmiddelen.

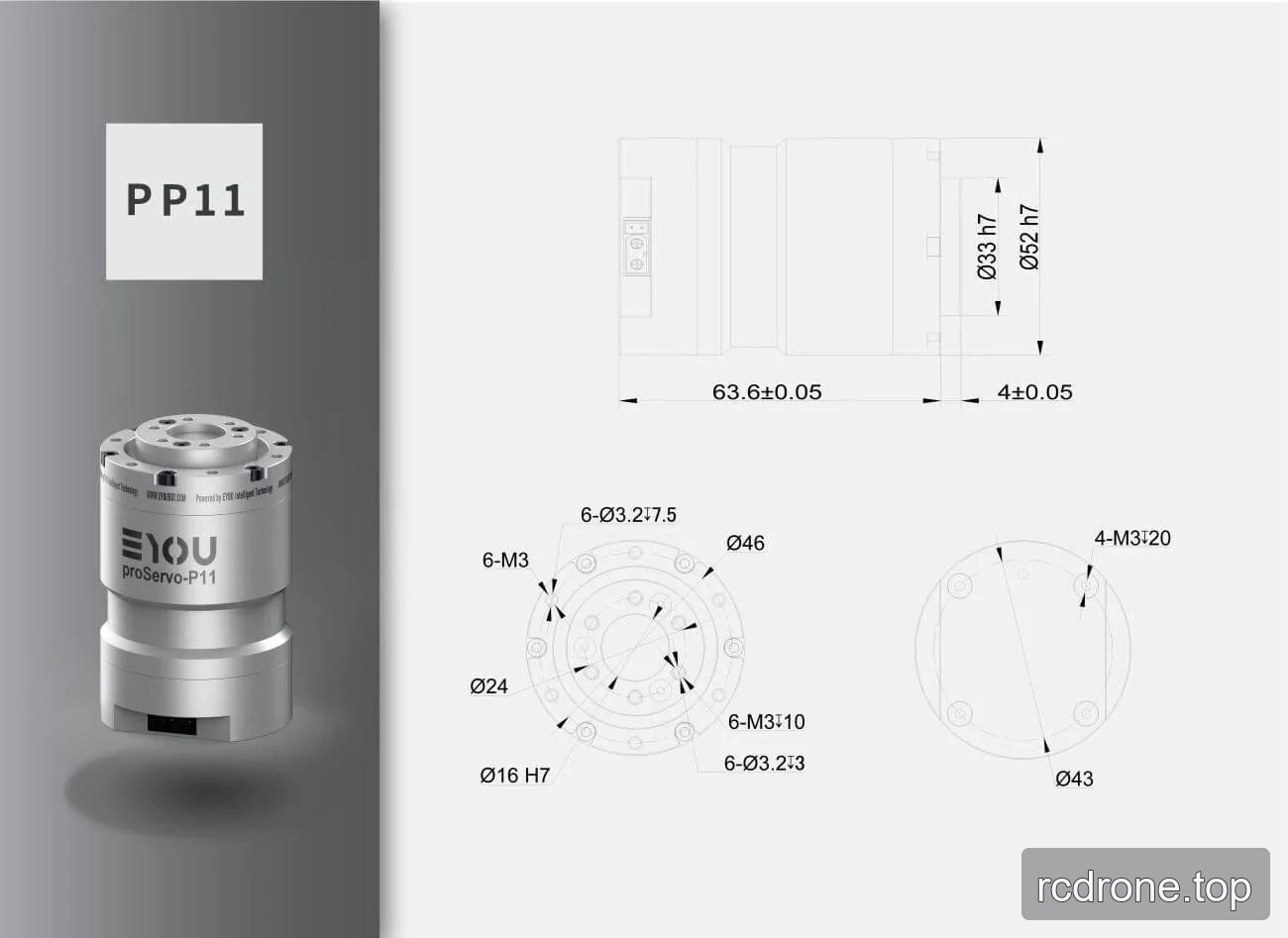

PP11-36 installation drawing with dimensions and mounting specifications
De installatie-tekening van de PP11 specificeert een totale lengte van 63,6±0,05.De PP11 installatie-tekening specificeert een 4±0.05 dimensie aan het eindsectie.

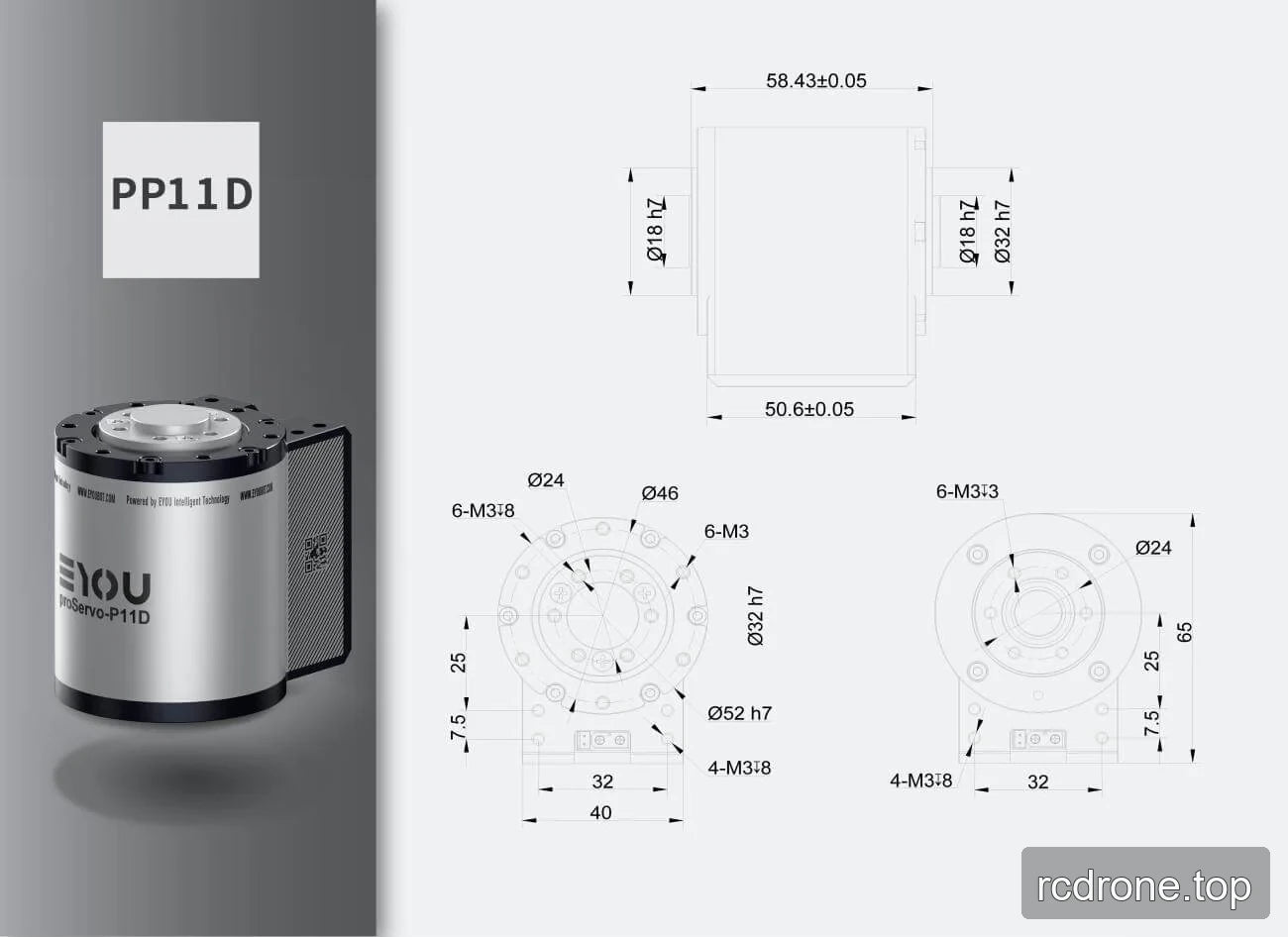

PP11D-36 installation drawing with dimensions and mounting specifications
De PP11D installatie-tekening specificeert een totale lengte van 58.43±0.05. De PP11D installatie-tekening specificeert een 50.6±0.05 dimensie over de onderlichaamssectie.

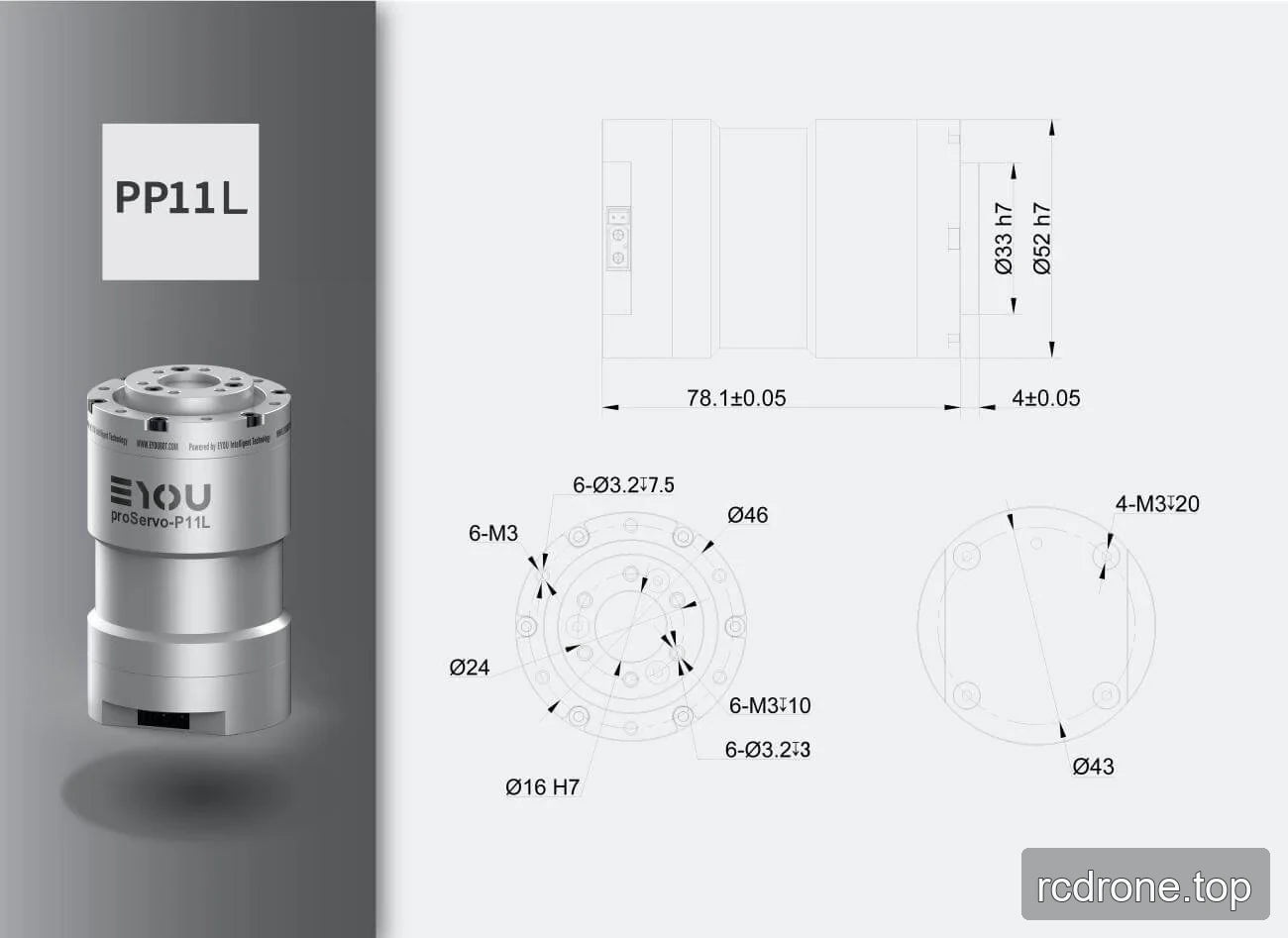

PP11L-36 installation drawing with dimensions and mounting specifications
De PP11L installatie-tekening specificeert een totale lengte van 78.1±0.05. De PP11L installatie-tekening specificeert een 4±0.05 dimensie aan het eindsectie.
