Overzicht

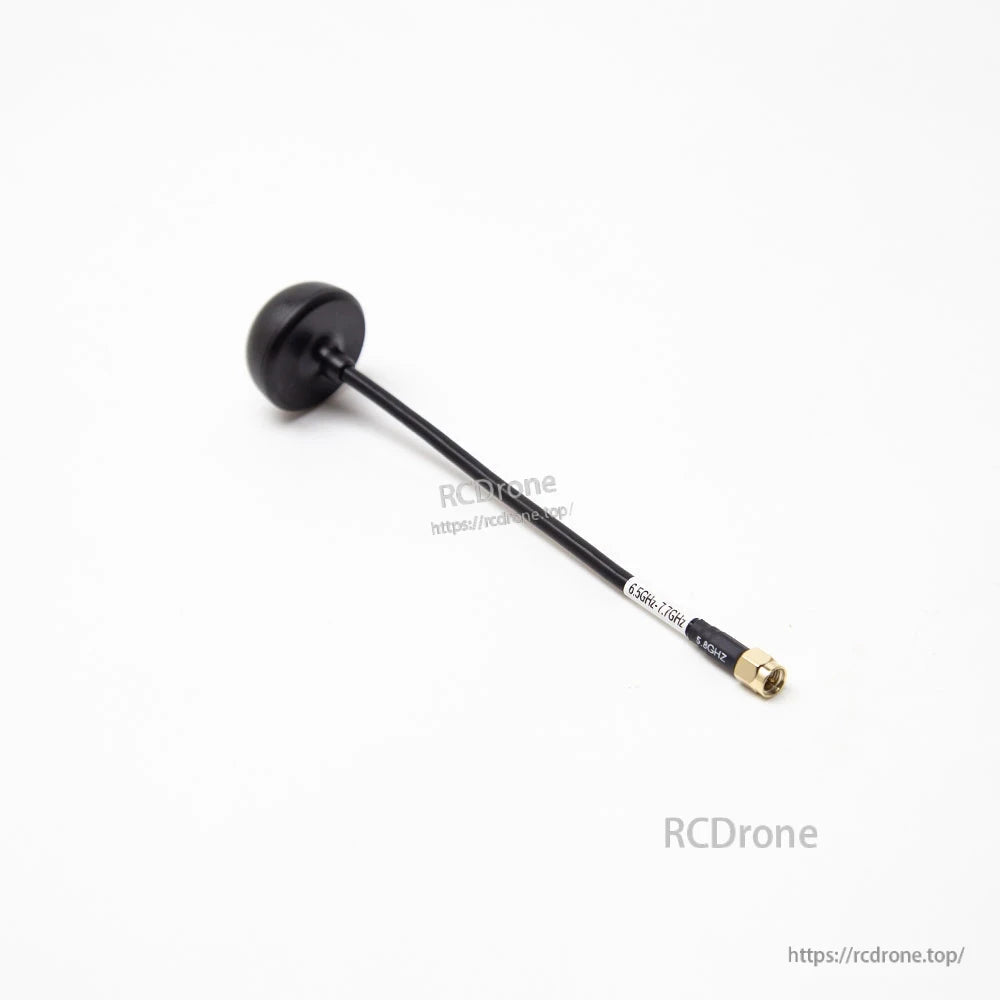

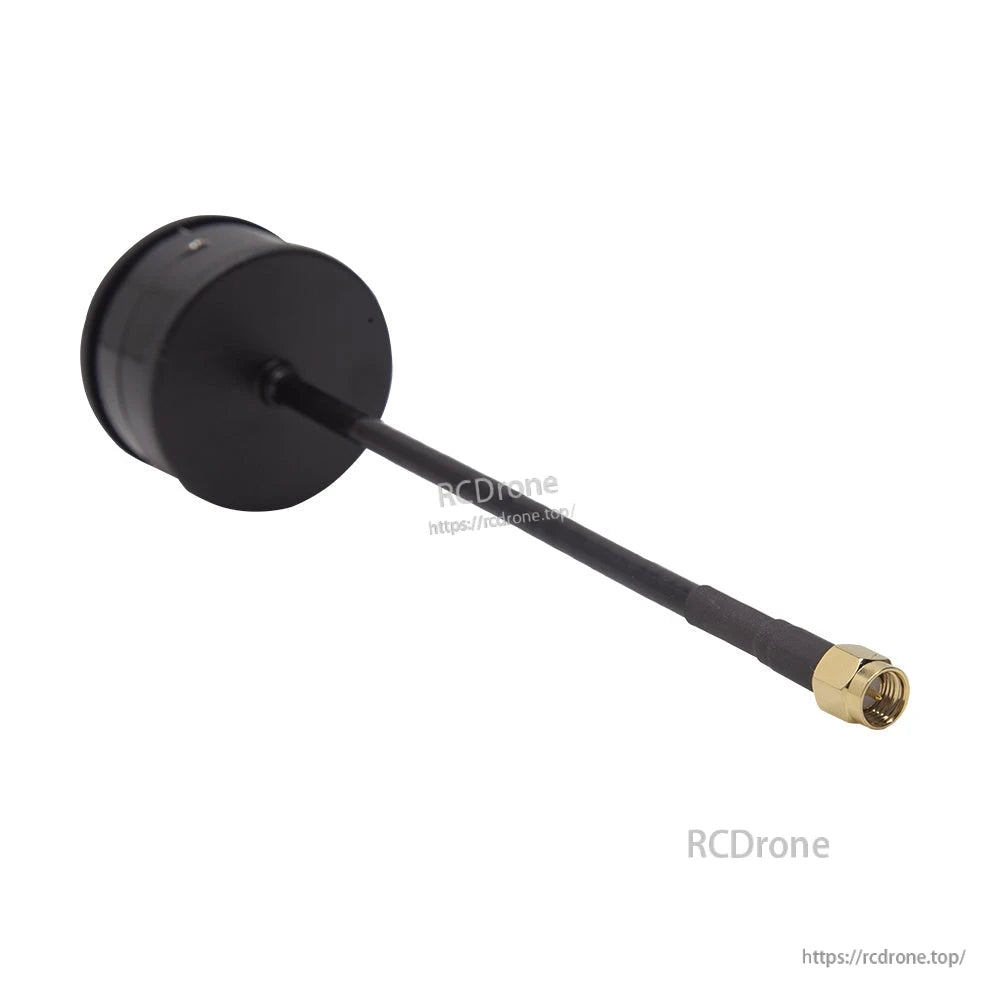

SKYZONE FPV Paddenstoelontvangerantennes zijn RHCP-ontvangerantennes voor FPV-audio- en videoreceptie, met meerdere frequentieband- en versterking/lengte-opties beschikbaar. Selecteer het vereiste model om overeen te komen met de frequentieband die door het FPV-systeem wordt gebruikt.
Belangrijkste Kenmerken
- Polarizatie: RHCP (voor toepasselijke modellen)
- Aansluittype: SMA (voor toepasselijke modellen)
- Paddenstoel antenne beschreven als een omnidirectionele antenne
Selecteerbare Opties

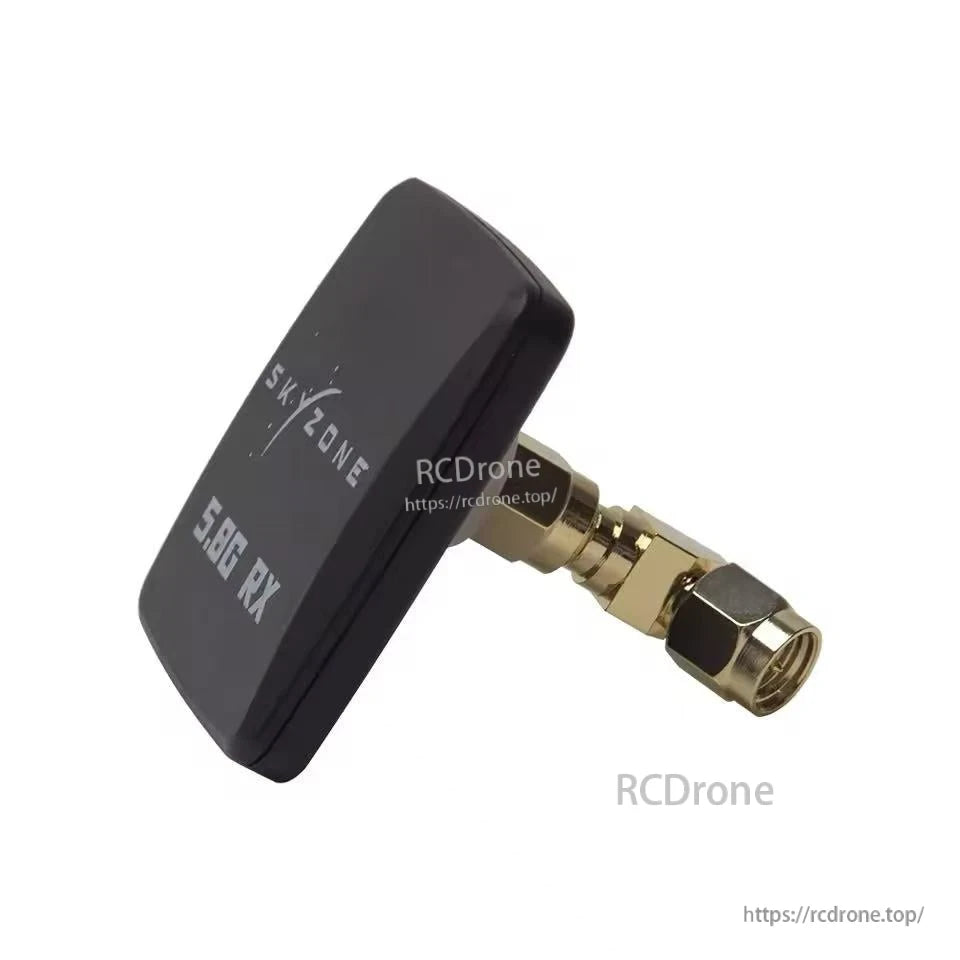

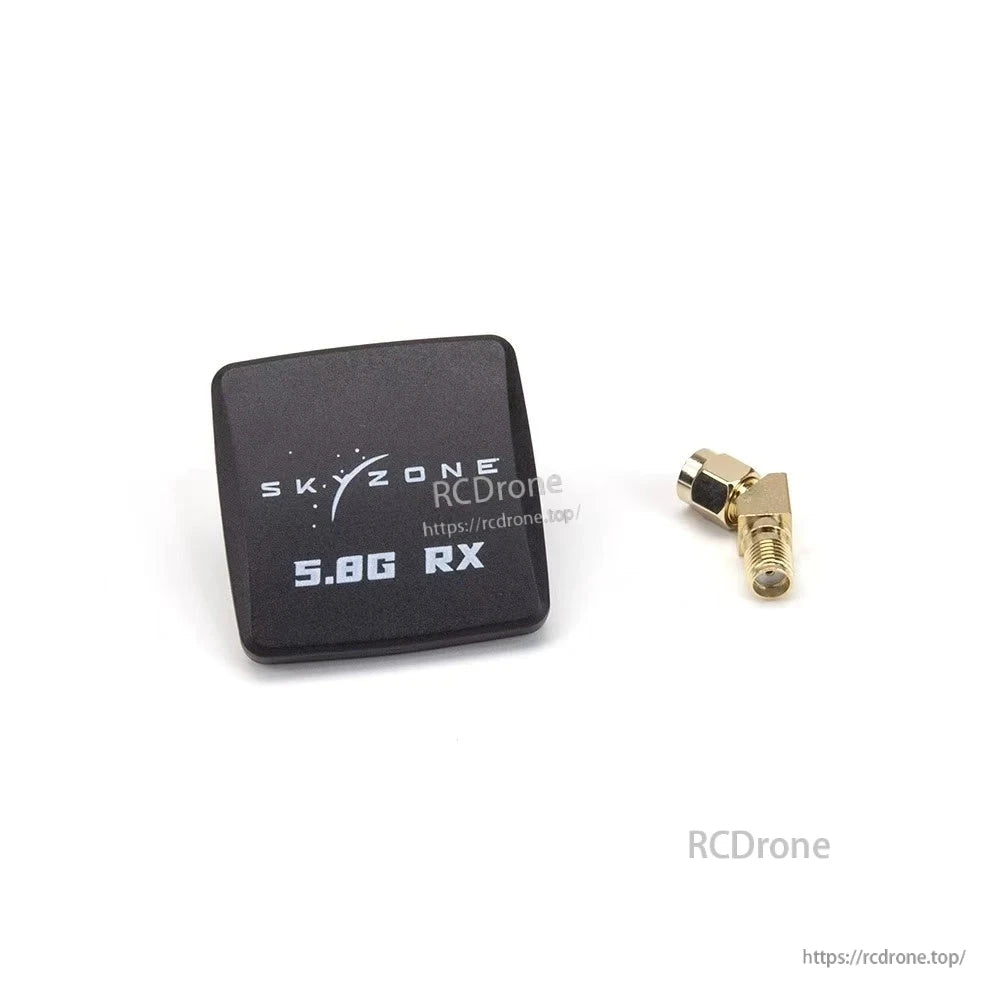

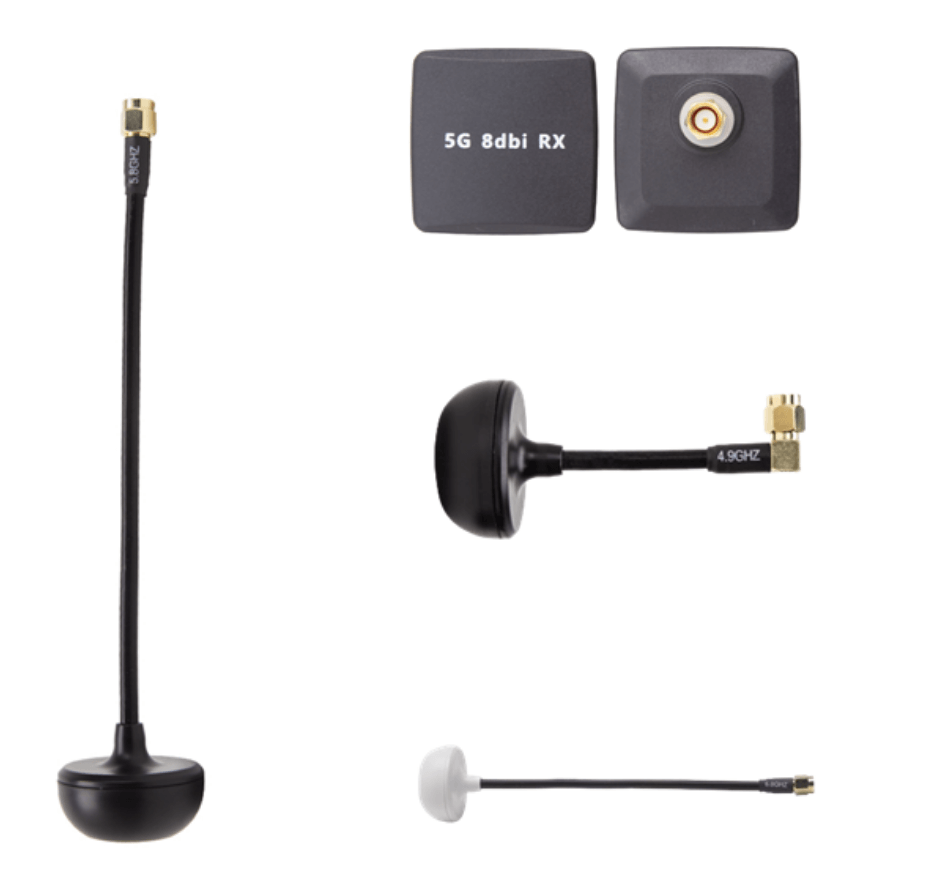

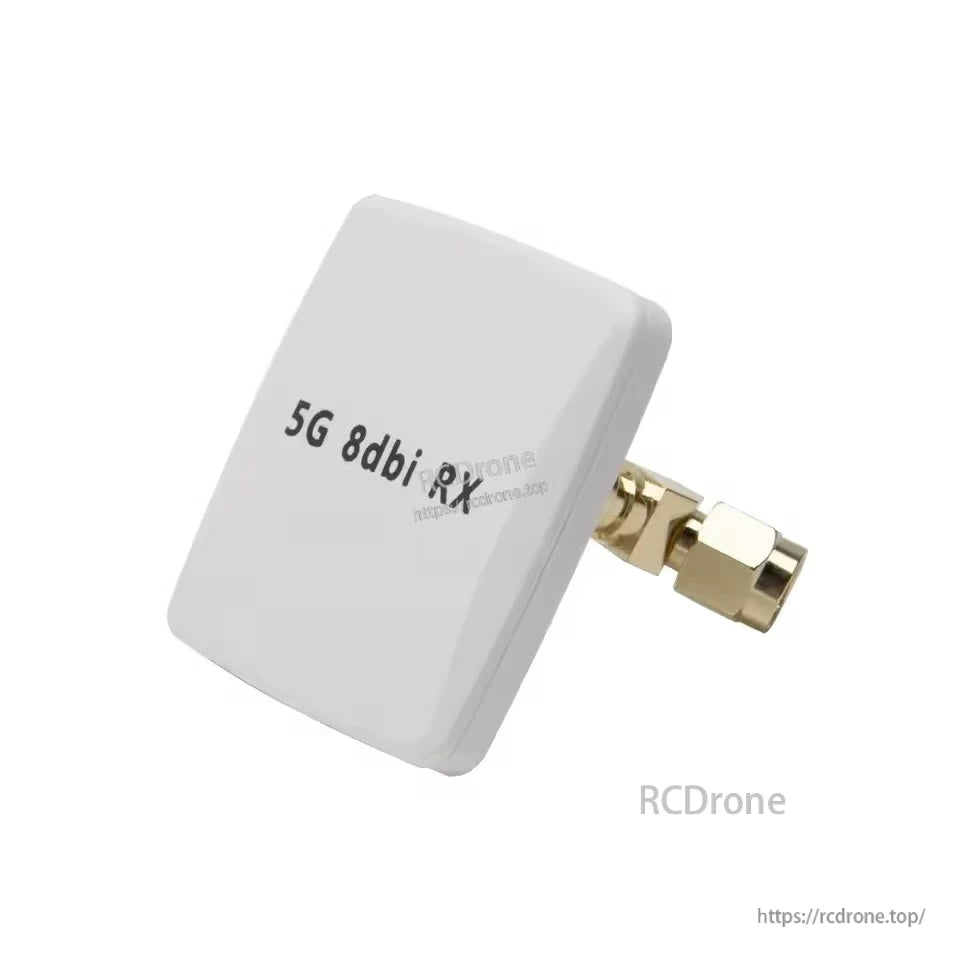

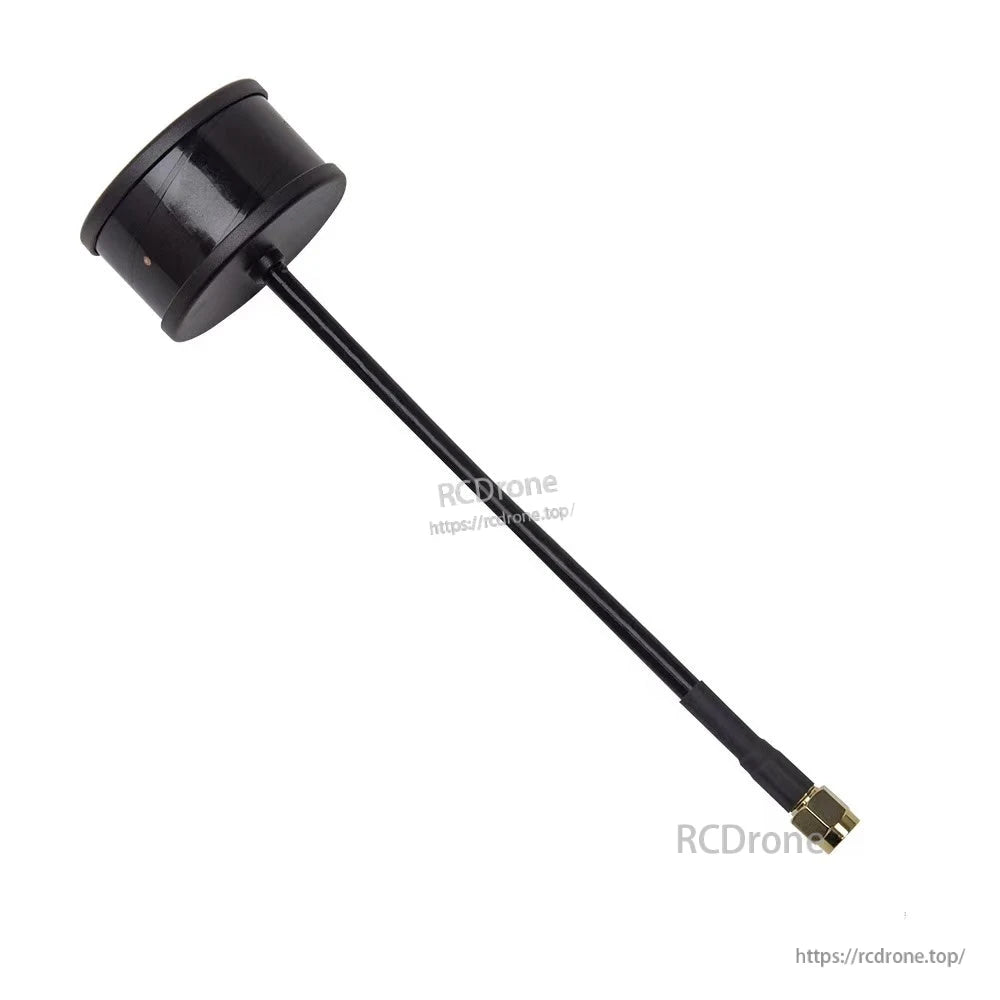

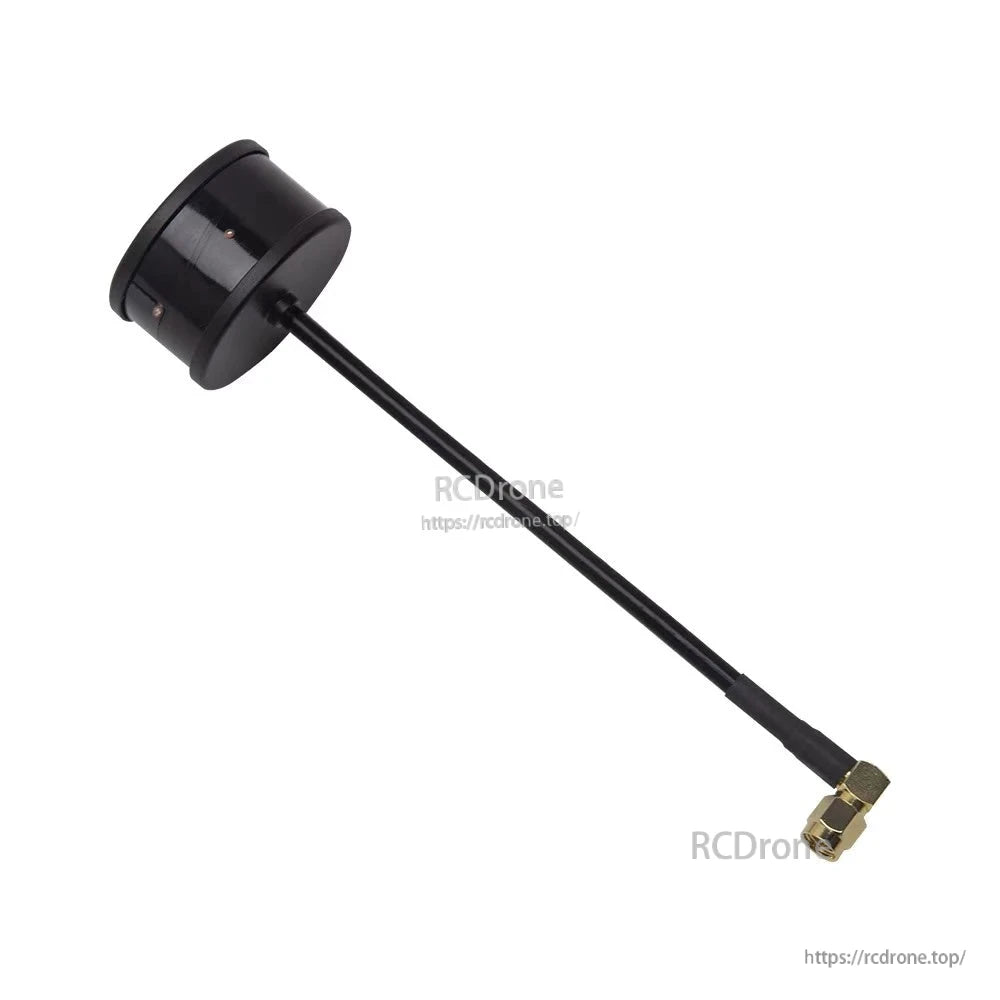

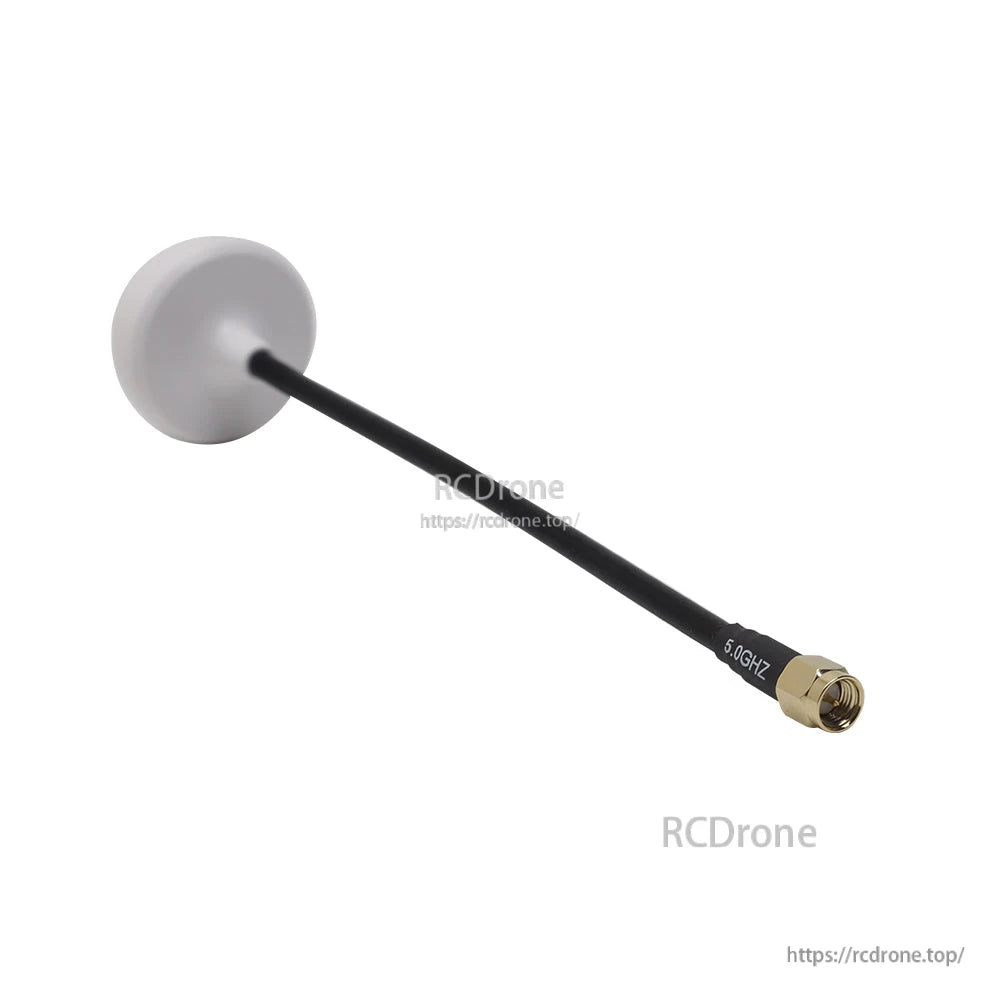

- Modelopties: 5.8G Paddenstoel 180° L=160mm; 4.9G Paddenstoel 180° L=160mm; 5.0G Paddenstoel 180° L=160mm; 6.5G V2 Paddenstoel (6.0~6.7G); 7.5G V2 Paddenstoel (6.7~7.5G); 5.8G 8dbi RX; 5.0G 8dbi RX; 5.8G L=95mm; 5.0G L=95mm; 1.2 hoge versterking cirkelvormig gepolariseerde Omni 180°; 1.2 hoge versterking cirkelvormig gepolariseerde Omni 90°
- Pakketopties: 1 stuk; 10 stuks
Specificaties

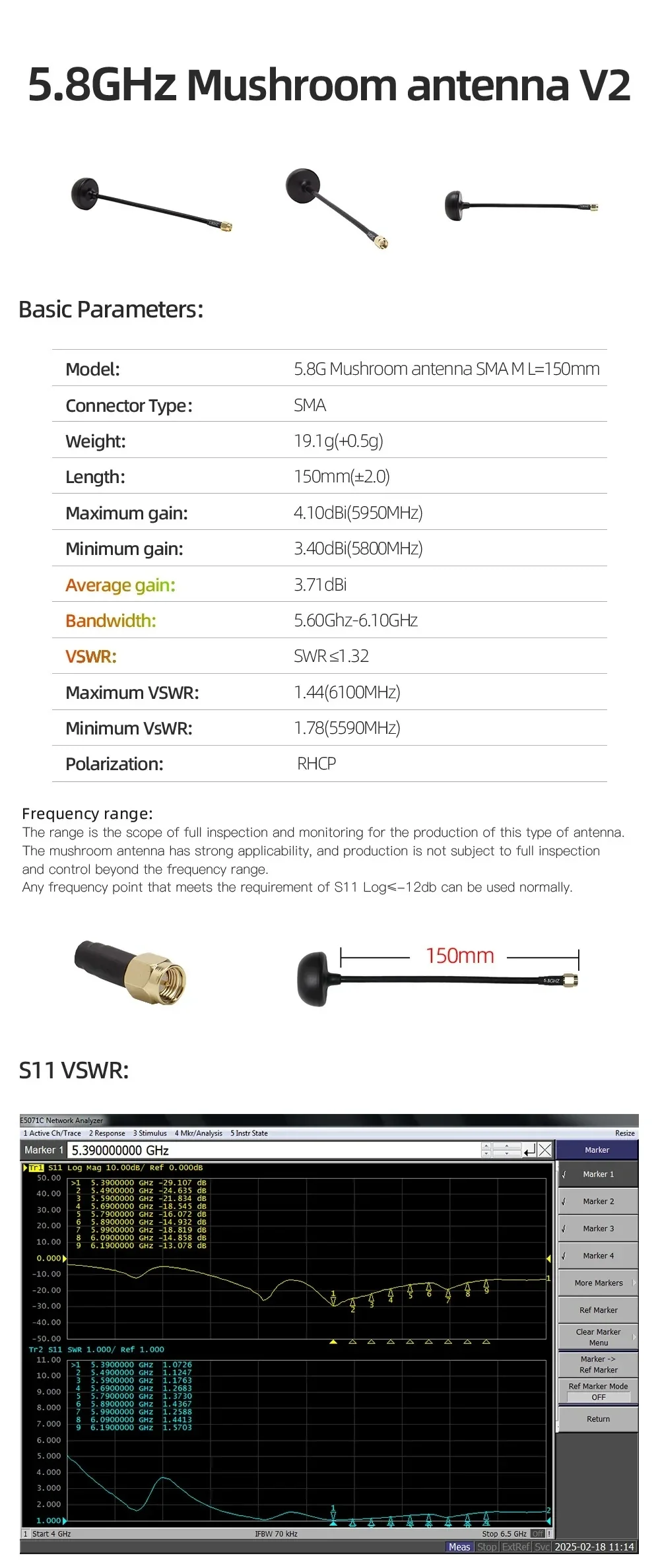

5.8GHz Paddenstoelantenne V2 — Basisparameters
| Model | 5.8G Paddenstoelantenne SMA M L=150mm |
| Aansluittype | SMA |
| Gewicht | 19.1g(+0.5g) |
| Lengte | 150mm(±2.0) |
| Maximale versterking | 4.10dBi(5950MHz) |
| Minimale versterking | 3.40dBi(5800MHz) |
| Gemiddelde versterking | 3.71dBi |
| Bandbreedte | 5.60GHz-6.10GHz |
| VSWR | SWR≤1.32 |
| Maximale VSWR | 1.44(6100MHz) |
| Minimale VSWR | 1.78(5590MHz) |
| Polarizatie | RHCP |
Frequentiebereik opmerking: Het bereik is de scope van volledige inspectie en monitoring voor de productie van dit type antenne. De paddenstoelantenne heeft sterke toepasbaarheid, en de productie is niet onderworpen aan volledige inspectie en controle buiten het frequentiebereik. Elk frequentiepunt dat voldoet aan de eis van S11 Log≤-12dB kan normaal worden gebruikt.

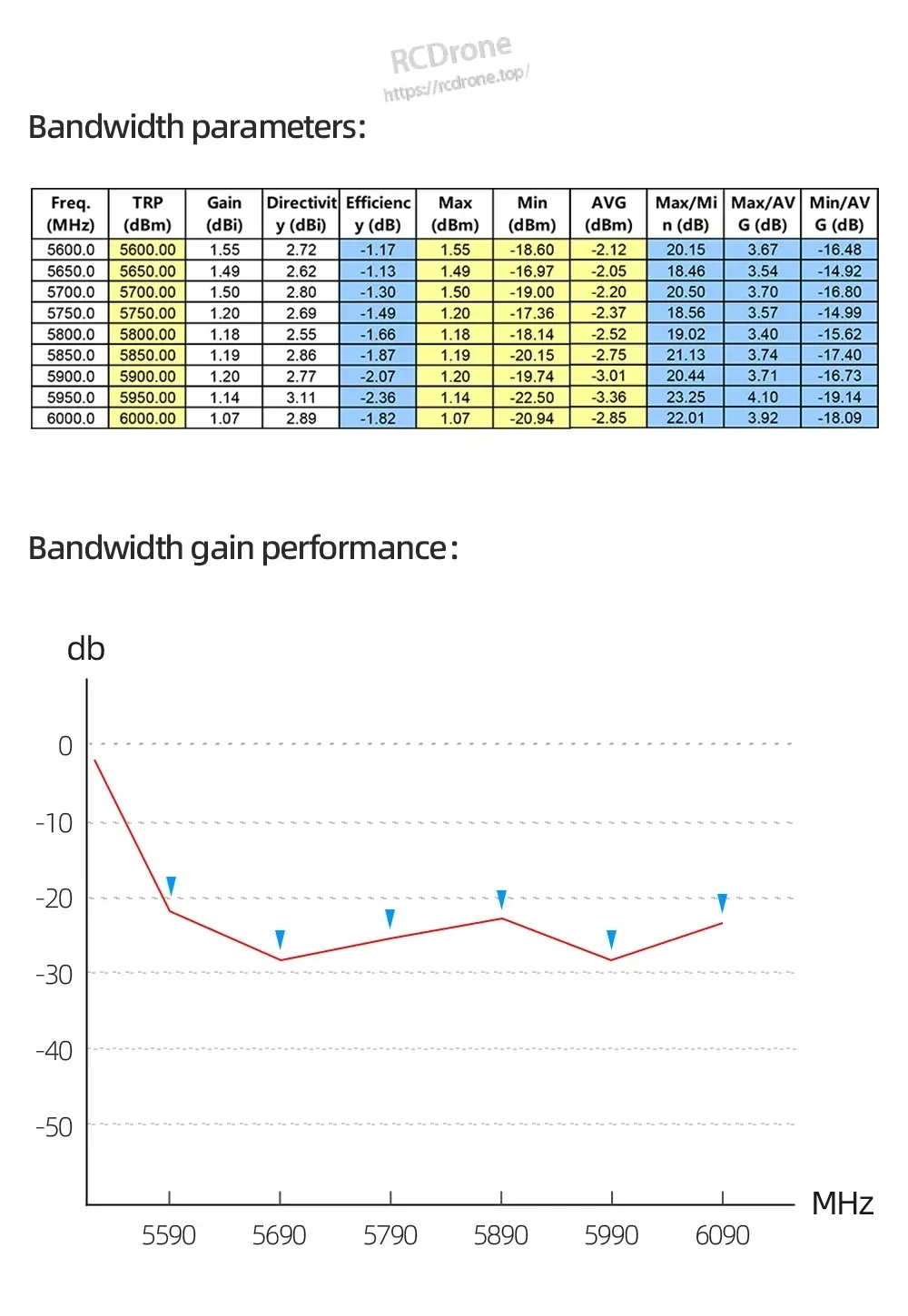

5.8GHz Paddenstoelantenne V2 — Bandbreedteparameters
| Freq. (MHz) | TRP (dBm) | Versterking (dBi) | Directiviteit (dBi) | Efficiëntie (dB) | Max (dBm) | Min (dBm) | Gem. (dBm) | Max/Min (dB) | Max/Gem. G (dB) | Min/Gem. G (dB) |
|---|---|---|---|---|---|---|---|---|---|---|
| 5600.0 | 5600.00 | 1.55 | 2.72 | -1.17 | 1.55 | -18.60 | -2.12 | 20.15 | 3.67 | -16.48 |
| 5650.0 | 5650.00 | 1.49 | 2.62 | -1.13 | 1.49 | -16.97 | -2.05 | 18.46 | 3.54 | -14.92 |
| 5700.0 | 5700.00 | 1.50 | 2.80 | -1.30 | 1.50 | -19.00 | -2.20 | 20.50 | 3.70 | -16.80 |
| 5750.0 | 5750.00 | 1.20 | 2.69 | -1.49 | 1.20 | -17.36 | -2.37 | 18.56 | 3.57 | -14.99 |
| 5800.0 | 5800.00 | 1.18 | 2.55 | -1.66 | 1.18 | -18.14 | -2.52 | 19.02 | 3.40 | -15.62 |
| 5850.0 | 5850.00 | 1.19 | 2.86 | -1.87 | 1.19 | -20.15 | -2.75 | 21.13 | 3.74 | -17.40 |
| 5900.0 | 5900.00 | 1.20 | 2.77 | -2.07 | 1.20 | -19.74 | -3.01 | 20.44 | 3.71 | -16.73 |
| 5950.0 | 5950.00 | 1.14 | 3.11 | -2.36 | 1.14 | -22.50 | -3.36 | 23.25 | 4.10 | -19.14 |
| 6000.0 | 6000.00 | 1.07 | 2.89 | -1.82 | 1.07 | -20.94 | -2.85 | 22.01 | 3.92 | -18.09 |

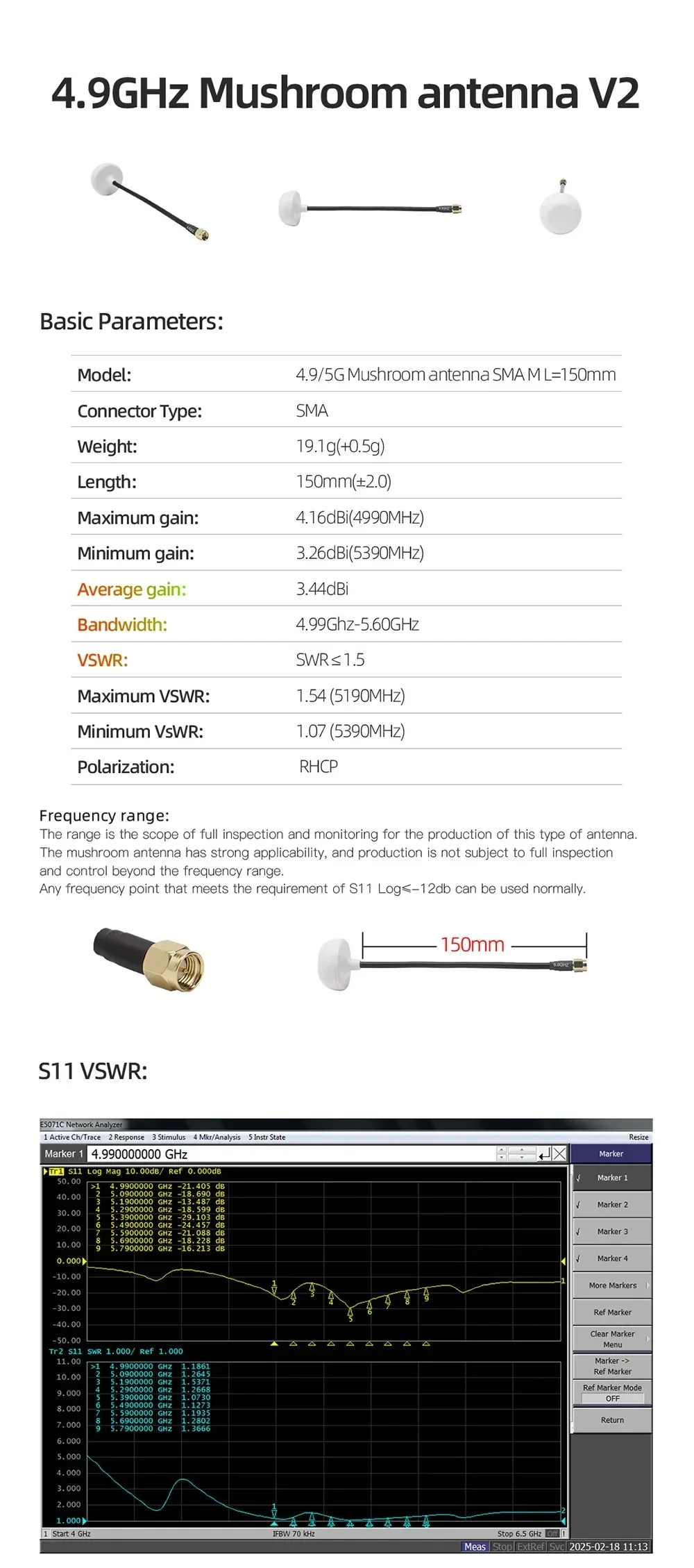

4.9GHz Paddenstoelantenne V2 — Basisparameters
| Model | 4.9/5G Paddenstoelantenne SMA M L=150mm |
| Aansluittype | SMA |
| Gewicht | 19.1g(+0.5g) |
| Lengte | 150mm(±2.0) |
| Maximale versterking | 4.16dBi(4990MHz) |
| Minimale versterking | 3.26dBi(5390MHz) |
| Gemiddelde versterking | 3.44dBi |
| Bandbreedte | 4.99Ghz-5.60GHz |
| VSWR | SWR≤1.5 |
| Maximale VSWR | 1.54(5190MHz) |
| Minimale VSWR | 1.07(5390MHz) |
| Polarizatie | RHCP |
Frequentiebereik opmerking: Het bereik is de scope van volledige inspectie en monitoring voor de productie van dit type antenne. De paddenstoelantenne heeft sterke toepasbaarheid, en de productie is niet onderworpen aan volledige inspectie en controle buiten het frequentiebereik. Elk frequentiepunt dat voldoet aan de eis van S11 Log≤-12dB kan normaal worden gebruikt.

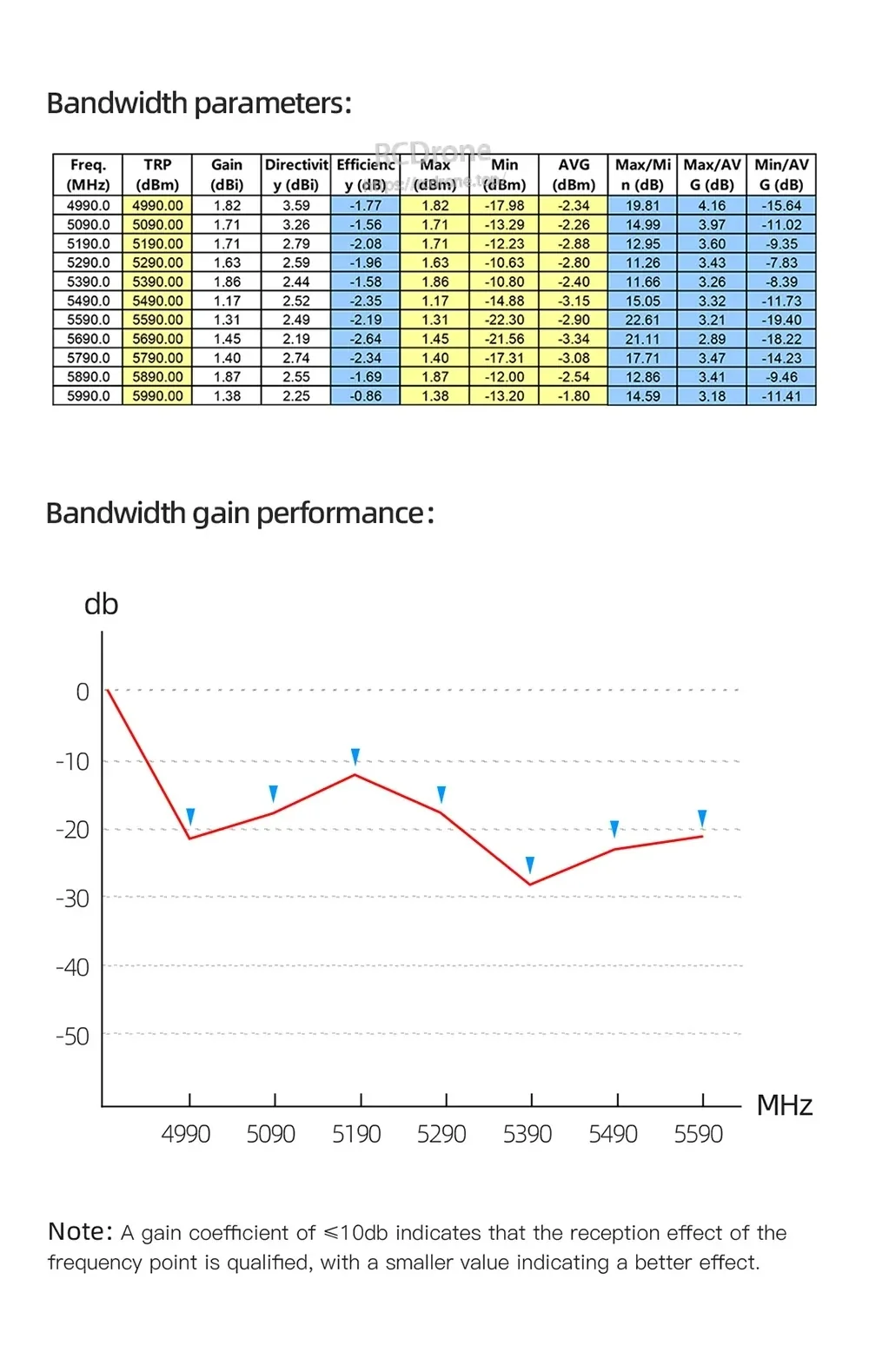

4.9GHz Paddenstoelantenne V2 — Bandbreedteparameters
| Freq. (MHz) | TRP (dBm) | Versterking (dBi) | Directiviteit (dBi) | Efficiëntie (dB) | Max (dBm) | Min (dBm) | Gemiddeld (dBm) | Max/Min (dB) | Max/Gemiddeld G (dB) | Min/Gemiddeld G (dB) |
|---|---|---|---|---|---|---|---|---|---|---|
| 4990.0 | 4990.00 | 1.82 | 3.59 | -1.77 | 1.82 | -17.98 | -2.34 | 19.81 | 4.16 | -15.64 |
| 5090.0 | 5090.00 | 1.71 | 3.26 | -1.56 | 1.71 | -13.29 | -2.26 | 14.99 | 3.97 | -11.02 |
| 5190.0 | 5190.00 | 1.71 | 2.79 | -2.08 | 1.71 | -12.23 | -2.88 | 12.95 | 3.60 | -9.35 |
| 5290.0 | 5290.00 | 1.63 | 2.59 | -1.96 | 1.63 | -10.63 | -2.80 | 11.26 | 3.43 | -7.83 |
| 5390.0 | 5390.00 | 1.86 | 2.44 | -1.58 | 1.86 | -10.80 | -2.40 | 11.66 | 3.26 | -8.39 |
| 5490.0 | 5490.00 | 1.17 | 2.52 | -2.35 | 1.17 | -14.88 | -3.15 | 15.05 | 3.32 | -11.73 |
| 5590.0 | 5590.00 | 1.31 | 2.49 | -2.19 | 1.31 | -22.30 | -2.90 | 22.61 | 3.21 | -19.40 |
| 5690.0 | 5690.00 | 1.45 | 2.19 | -2.64 | 1.45 | -21.56 | -3.34 | 21.11 | 2.89 | -18.22 |
| 5790.0 | 5790.00 | 1.40 | 2.74 | -2.34 | 1.40 | -17.31 | -3.08 | 17.71 | 3.47 | -14.23 |
| 5890.0 | 5890.00 | 1.87 | 2.55 | -1.69 | 1.87 | -12.00 | -2.54 | 12.86 | 3.41 | -9.46 |
| 5990.0 | 5990.00 | 1.38 | 2.25 | -0.86 | 1.38 | -13.20 | -1.80 | 14.59 | 3.18 | -11.41 |

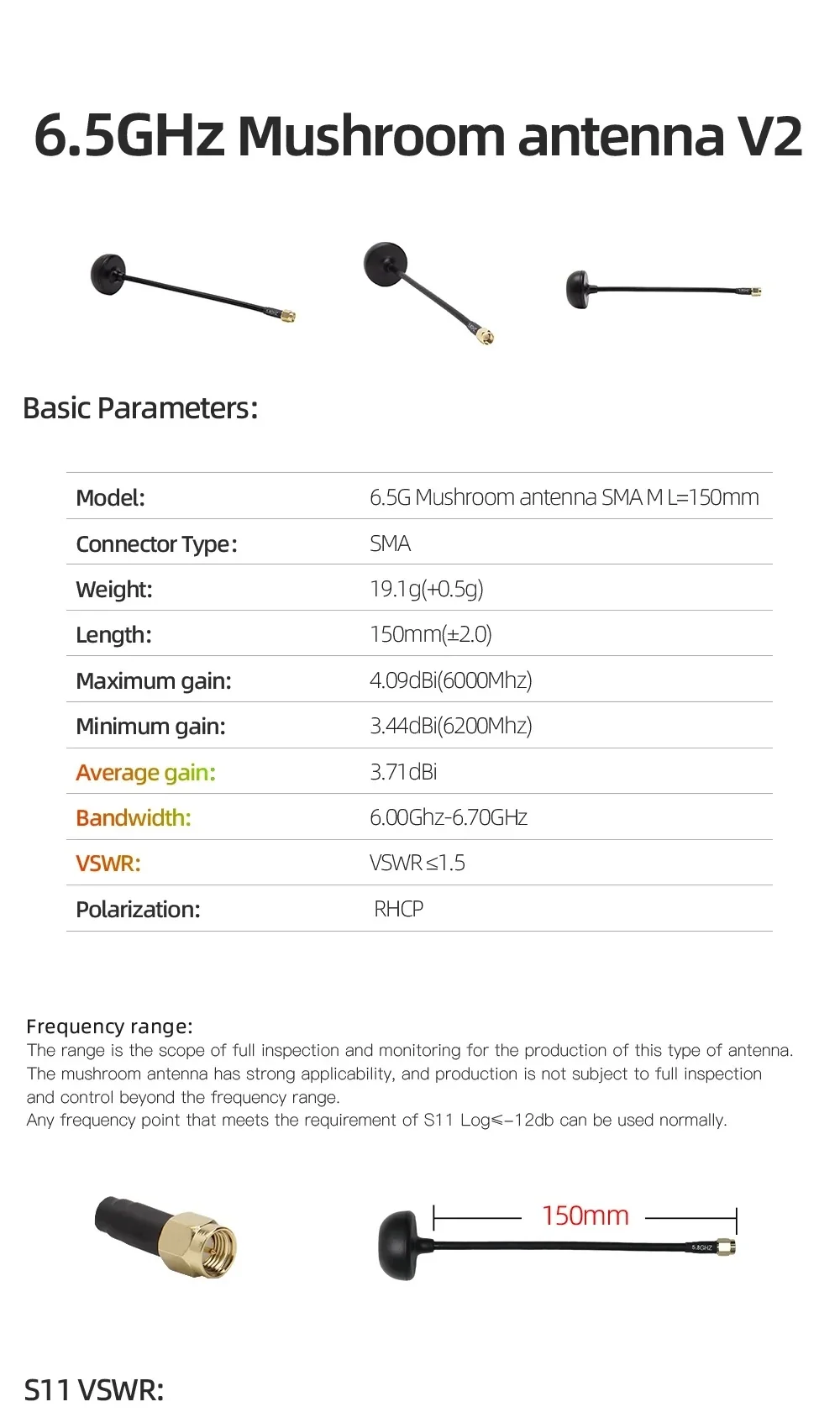

6.5GHz Paddenstoelantenne V2 — Basisparameters
| Model | 6.5G Paddenstoelantenne SMA M L=150mm |
| Connector Type | SMA |
| Gewicht | 19.1g(+0.5g) |
| Lengte | 150mm(±2.0) |
| Maximale versterking | 4.09dBi(6000MHz) |
| Minimale versterking | 3.44dBi(6200MHz) |
| Gemiddelde versterking | 3.71dBi |
| Bandbreedte | 6.00Ghz-6.70GHz |
| VSWR | VSWR≤1.5 |
| Polarizatie | RHCP |
Frequentiebereik opmerking: Het bereik is de scope van volledige inspectie en monitoring voor de productie van dit type antenne. De paddenstoelantenne heeft sterke toepasbaarheid, en productie is niet onderhevig aan volledige inspectie en controle buiten het frequentiebereik. Elk frequentiepunt dat voldoet aan de eis van S11 Log≤-12dB kan normaal worden gebruikt.

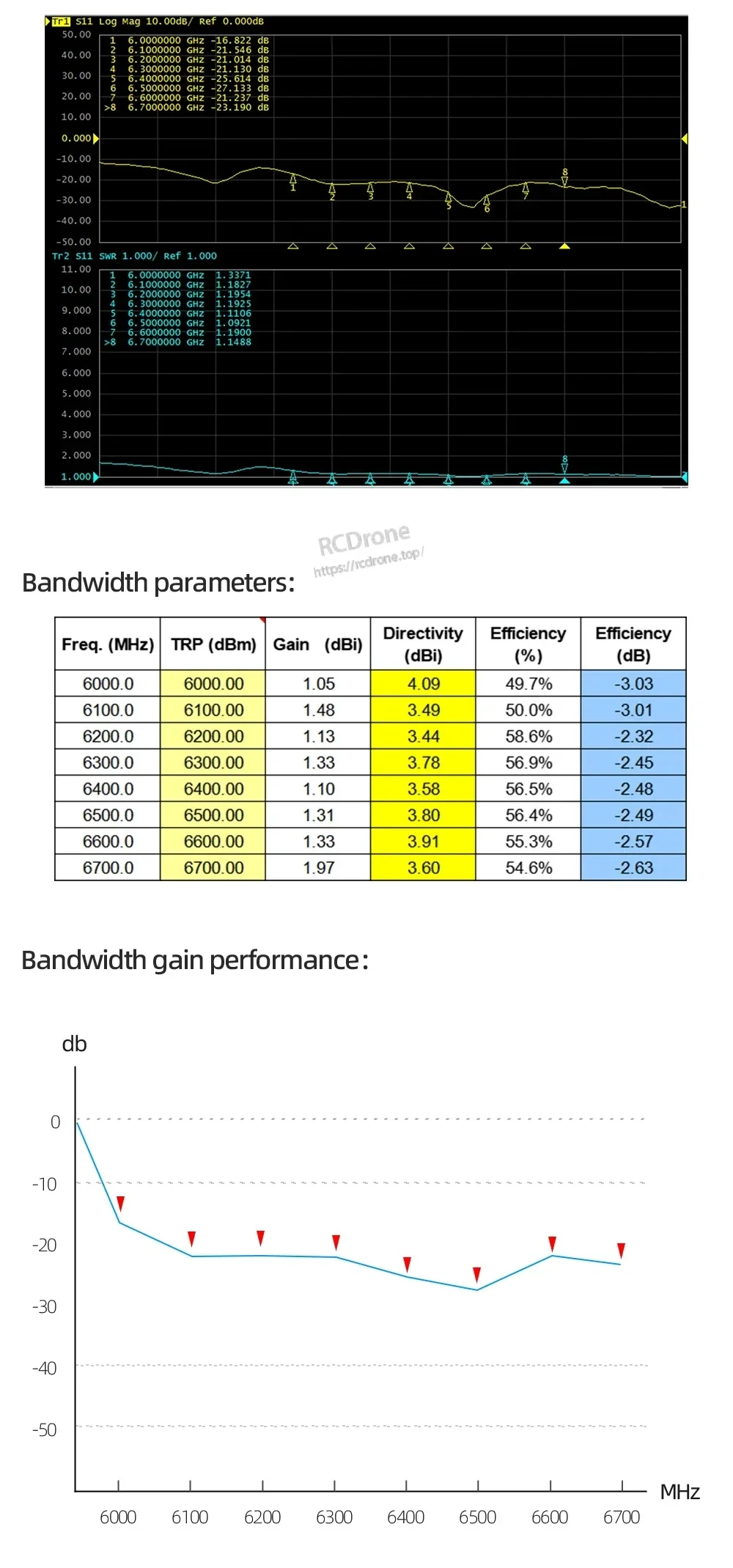

6.5GHz Paddenstoelantenne V2 — Bandbreedteparameters
| Freq. (MHz) | TRP (dBm) | Versterking (dBi) | Directiviteit (dBi) | Efficiëntie (%) | Efficiëntie (dB) |
|---|---|---|---|---|---|
| 6000.0 | 6000.00 | 1.05 | 4.09 | 49,7% | -3,03 |
| 6100,0 | 6100,00 | 1,48 | 3,49 | 50,0% | -3,01 |
| 6200,0 | 6200,00 | 1,13 | 3,44 | 58,6% | -2,32 |
| 6300,0 | 6300,00 | 1,33 | 3,78 | 56,9% | -2,45 |
| 6400,0 | 6400,00 | 1,10 | 3,58 | 56,5% | -2,48 |
| 6500,0 | 6500,00 | 1,31 | 3,80 | 56,4% | -2,49 |
| 6600,0 | 6600,00 | 1,33 | 3,91 | 55,3% | -2,57 |
| 6700,0 | 6700,00 | 1,97 | 3,60 | 54,6% | -2.63 |

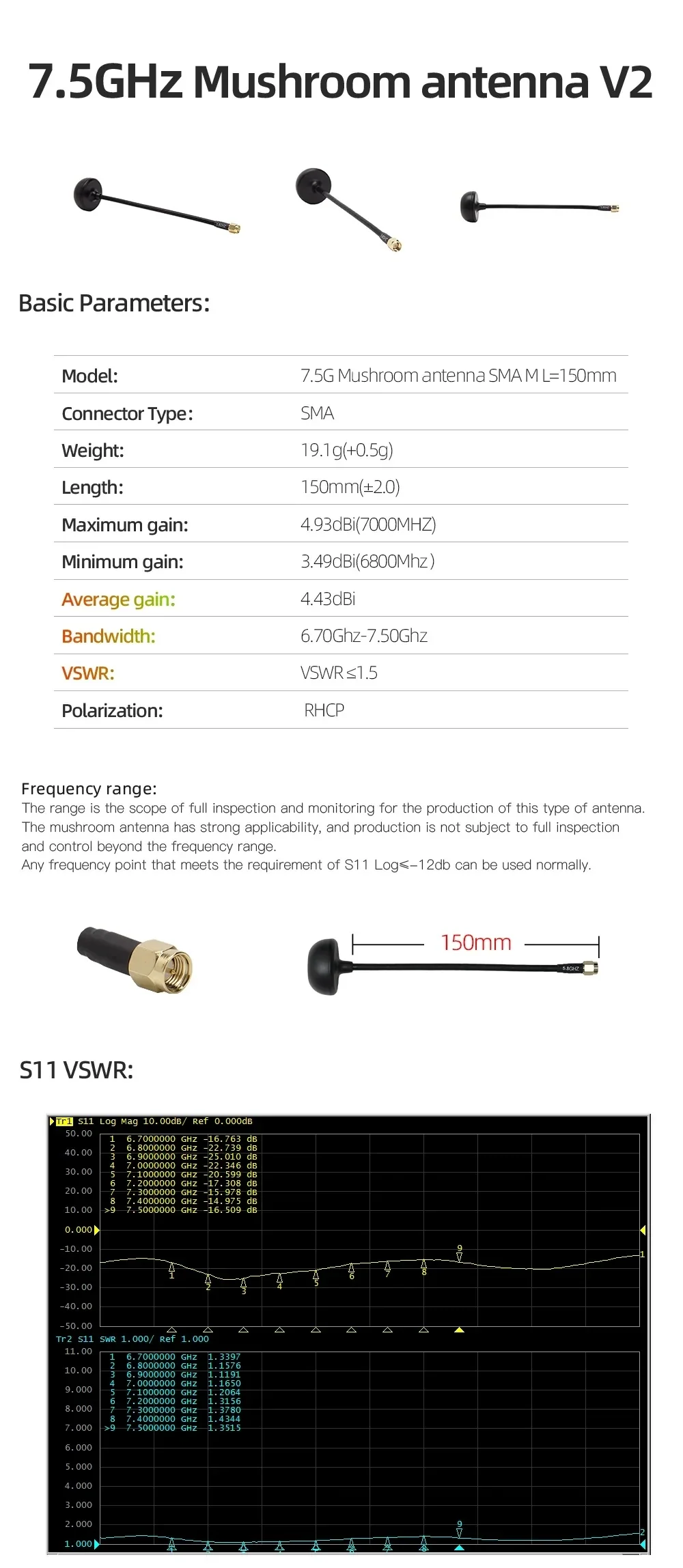

7.5GHz Paddenstoelantenne V2 — Basisparameters
| Model | 7.5G Paddenstoelantenne SMA M L=150mm |
| Aansluittype | SMA |
| Gewicht | 19.1g(+0.5g) |
| Lengte | 150mm(±2.0) |
| Maximale versterking | 4.93dBi(7000MHz) |
| Minimale versterking | 3.49dBi(6800MHz) |
| Gemiddelde versterking | 4.43dBi |
| Bandbreedte | 6.70Ghz-7.50Ghz |
| VSWR | VSWR≤1.5 |
| Polarizatie | RHCP |
Frequentiebereik opmerking: Het bereik is de scope van volledige inspectie en monitoring voor de productie van dit type antenne.De paddenstoelantenne heeft sterke toepasbaarheid en de productie is niet onderhevig aan volledige inspectie en controle buiten het frequentiebereik. Elk frequentiepunt dat voldoet aan de eis van S11 Log≤-12dB kan normaal worden gebruikt.

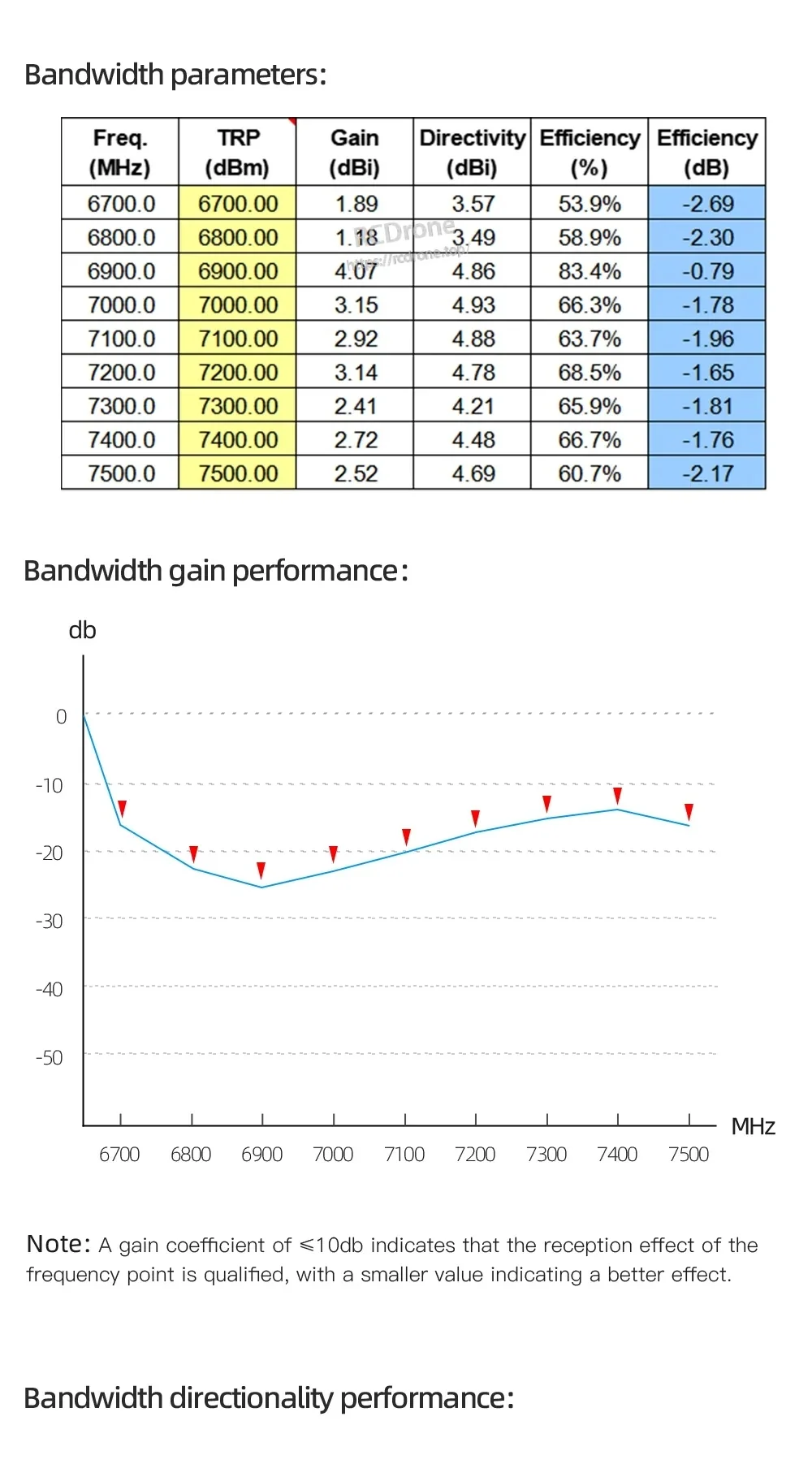

7.5GHz Paddenstoelantenne V2 — Bandbreedteparameters
| Freq. (MHz) | TRP (dBm) | Versterking (dBi) | Directiviteit (dBi) | Efficiëntie (%) | Efficiëntie (dB) |
|---|---|---|---|---|---|
| 6700.0 | 6700.00 | 1.89 | 3.57 | 53.9% | -2.69 |
| 6800.0 | 6800.00 | 1.18 | 3.49 | 58.9% | -2.30 |
| 6900.0 | 6900.00 | 4.07 | 4.86 | 83.4% | -0.79 |
| 7000.0 | 7000.00 | 3.15 | 4.93 | 66.3% | -1.78 |
| 7100.0 | 7100.00 | 2.92 | 4.88 | 63.7% | -1.96 |
| 7200.0 | 7200.00 | 3.14 | 4.78 | 68.5% | -1.65 |
| 7300.0 | 7300.00 | 2.41 | 4.21 | 65.9% | -1.81 |
| 7400.0 | 7400.00 | 2.72 | 4.48 | 66.7% | -1.76 |
| 7500.0 | 7500.00 | 2.52 | 4.69 | 60.7% | -2.17 |

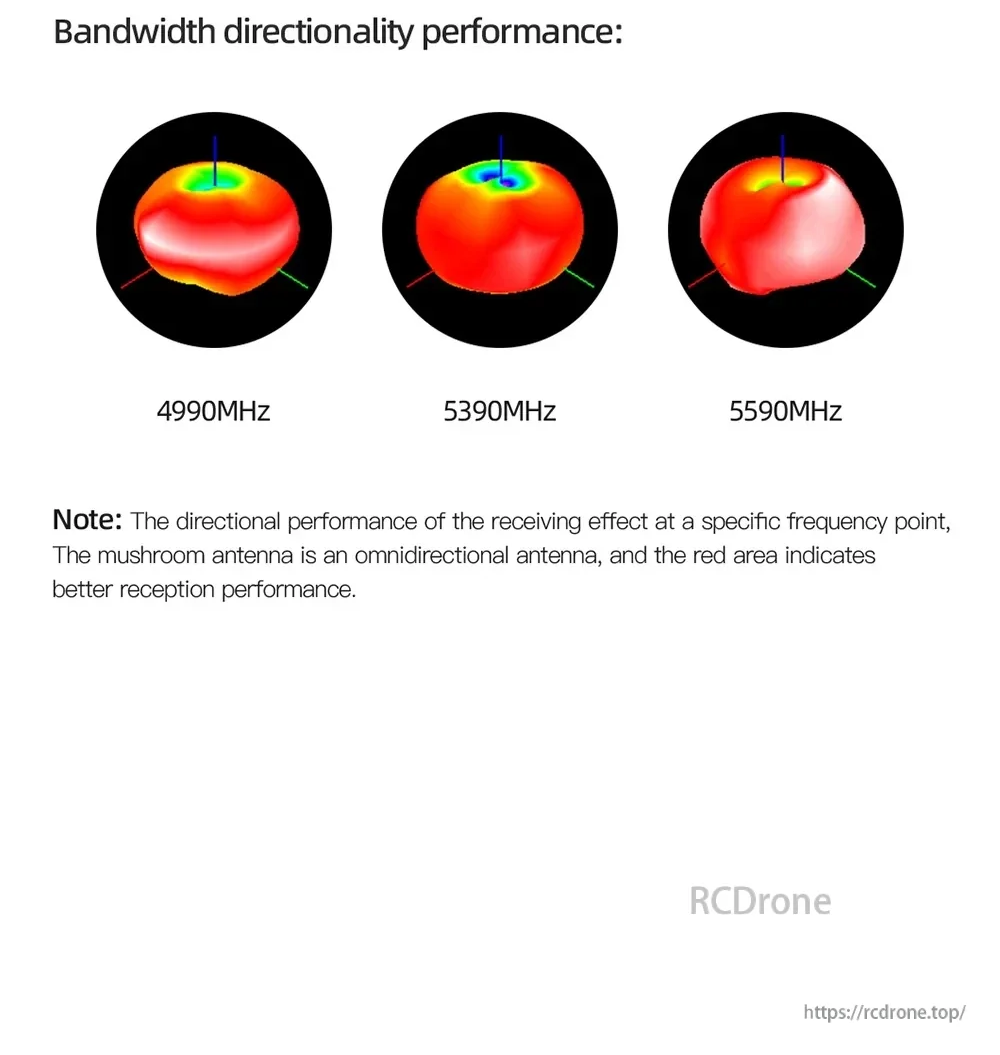

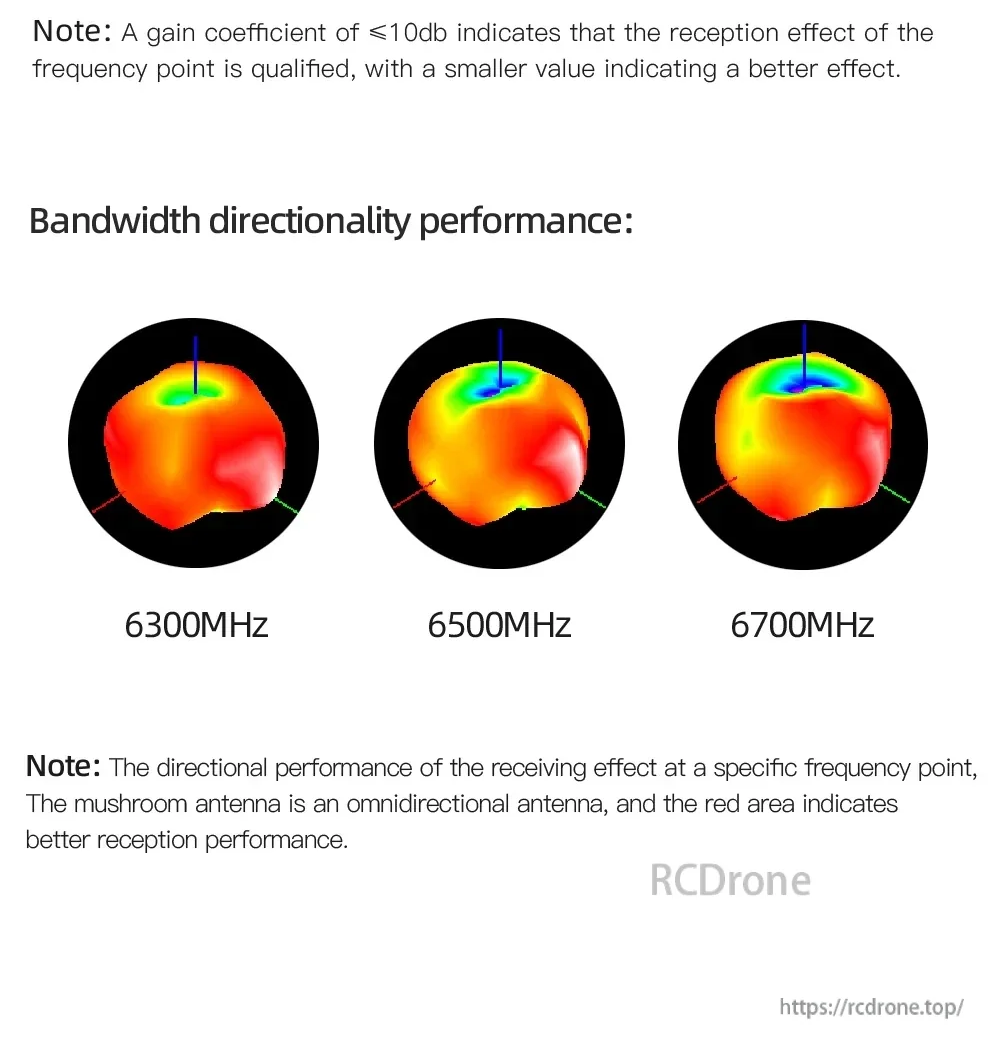

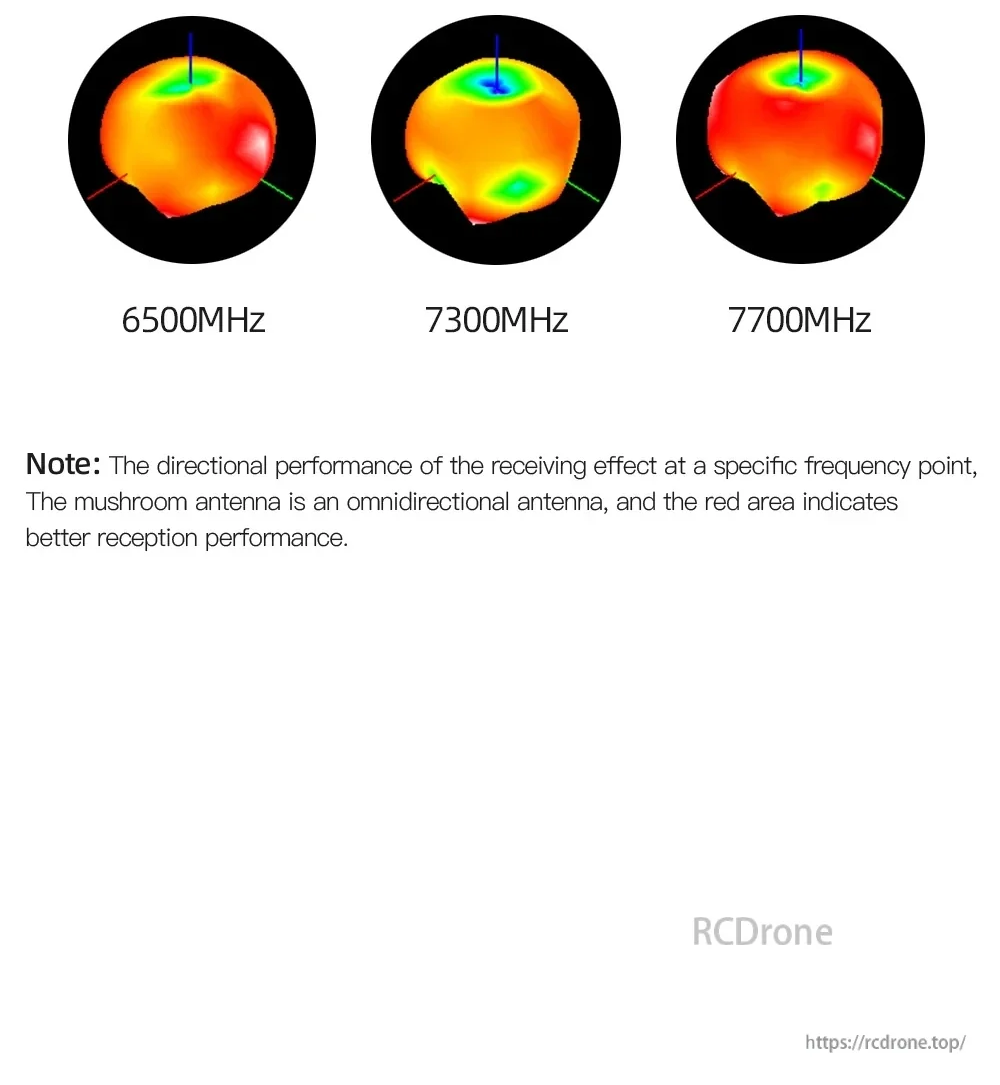

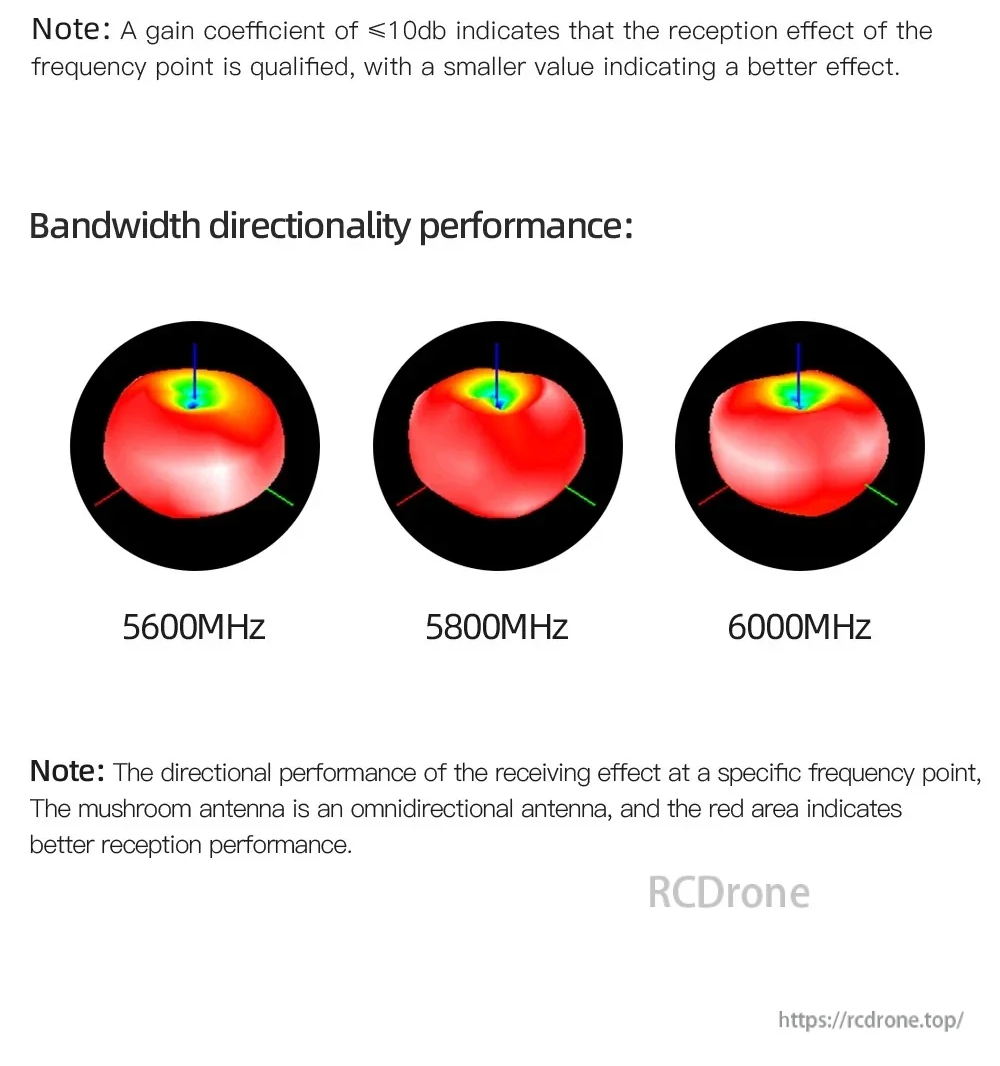

Notities (van testpagina's): Een versterkingscoëfficiënt van ≤10dB geeft aan dat het ontvangsteffect van het frequentiepunt gekwalificeerd is, waarbij een kleinere waarde een beter effect aangeeft. De richtingsprestaties worden weergegeven op specifieke frequentiepunten; de paddenstoelantenne wordt beschreven als een omnidirectionele antenne, en het rode gebied geeft betere ontvangstprestaties aan.
Wat is inbegrepen
- Geselecteerde verpakkingshoeveelheid: 1 stuk of 10 stuks (op basis van de gekozen variant)
Voor hulp bij de selectie vooraf (frequentieband, type connector en verpakkingsgrootte), neem contact op met https://rcdrone.top/ of e-mail support@rcdrone.top.
Details

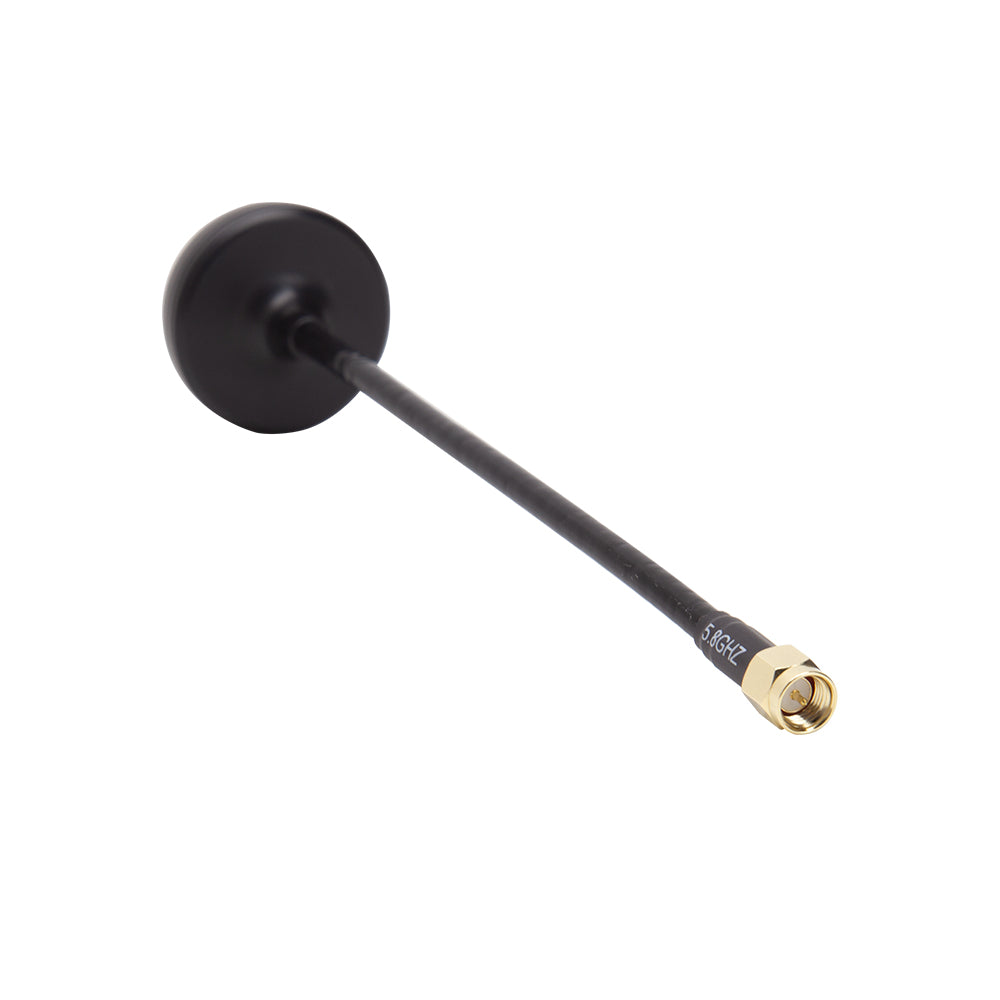

Ontworpen voor FPV-ontvangst, de 5.8GHz V2 paddenstoelontvangerantenne gebruikt RHCP-polarisatie met een SMA-connector en 150 mm kabel.
Bandbreedte- en versterkingsgegevens helpen de antenne af te stemmen op het werkende kanaalbereik van het FPV-systeem.
Omnidirectionele stralingspatronen ondersteunen consistente signaalontvangst over typische vlieghoeken.

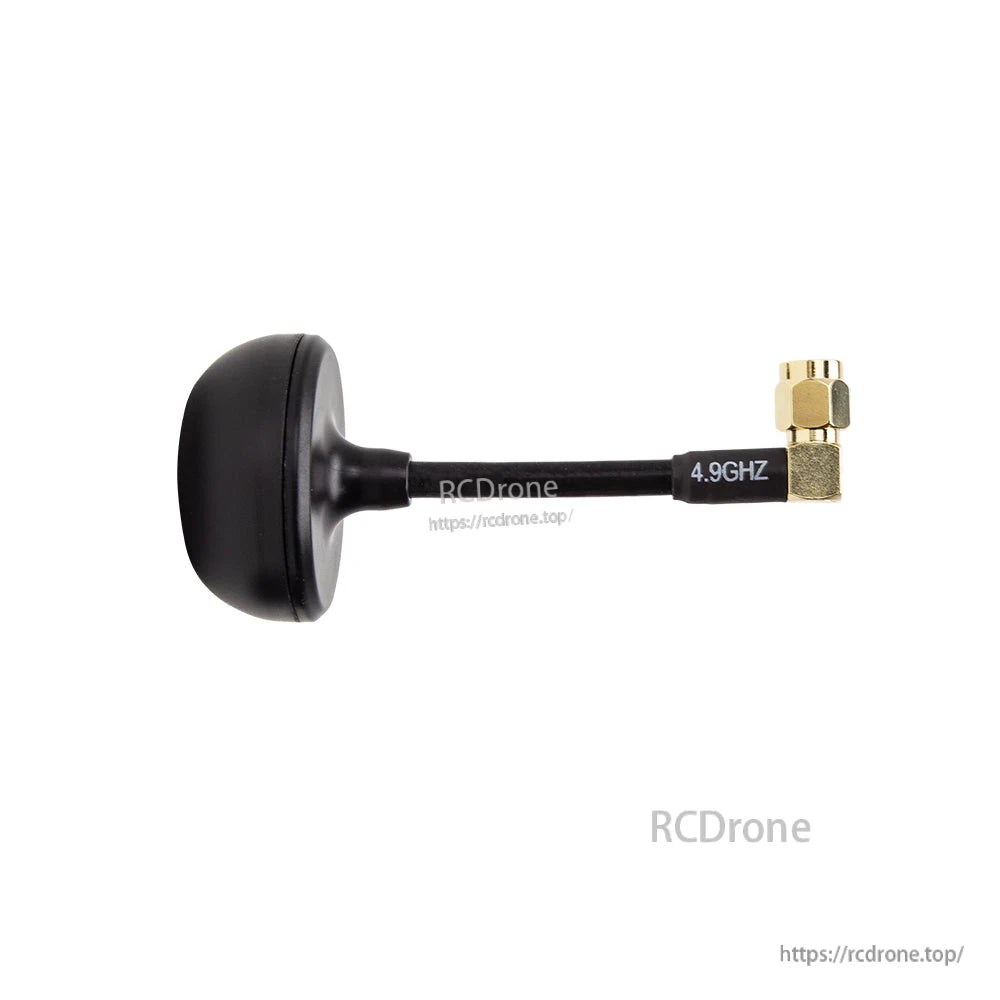

Kies de 4.9/5.0GHz V2-optie wanneer het videosysteem in de 5.0GHz-band werkt; RHCP en SMA zijn vermeld in de specificaties.
