OddityRC 5.8G 3W VTX Videozender, VIN 6-28V, 25/1.6W/2.5W/3W, 41×25×13.35mm

Overzicht

OddityRC 5.8G 3W VTX is een 5.8GHz FPV videozender (VTX) met een ingebouwde knop/LED-indicatoren voor het schakelen van kanaal, band (frequentiegroep) en uitgangsvermogen. Het ondersteunt VIN 6–28V invoer en biedt een 5V uitgangspad voor het voeden van compatibele FPV-accessoires.

Belangrijkste Kenmerken

• 5.8GHz analoge VTX met selecteerbare frequentiegroep: A/B/E/F/R/L/X
• Selecteerbare vermogensniveaus: 25 / 1.6W / 2.5W / 3W (opgemerkt: 1.3A bij 12V)
• LED-statusindicatoren voor stroom, kanaal (CH1/CH2/CH3) en frequentiegroep
• 8-seconden auto-opslag na het voltooien van instellingen

Specificaties

Bedieningsinstructies

• Aandacht: Gelieve een antenne te dragen om te gebruiken.
• Frequentie (kanaal) schakelen: Klik om te schakelen. (Blauwe licht CH1/CH2/CH3 geeft huidige frequentie aan.)
• Frequentiegroep schakelen: Houd 2 seconden ingedrukt om de schakelfunctie in te voeren, klik om te schakelen. (Het aantal rode lichtflitsen geeft de huidige frequentiegroep aan.)
• Frequentiegroep: A / B / E / F / R / L / X
• Stroomschakeling: Druk en houd 6 seconden ingedrukt om de schakelfunctie te activeren, klik om te schakelen. (Het aantal keren dat het groene licht knippert geeft de huidige stroom aan.)
• Auto-opslag: 8-seconden auto-opslag bij het verlaten nadat de instelling is voltooid.

Voor bedrading begeleiding en installatievragen, neem contact op met de ondersteuning op https://rcdrone.top/ of e-mail support@rcdrone.top.

Beschrijving van kanaalmeterindicaties

Toepassingen

• 5.8GHz analoge FPV-bouwsets die een krachtige VTX vereisen met VIN 6–28V invoer
• Benchopstelling en testen waarbij kanaal/band/vermogen schakelen via LED-indicatoren de voorkeur heeft

Details

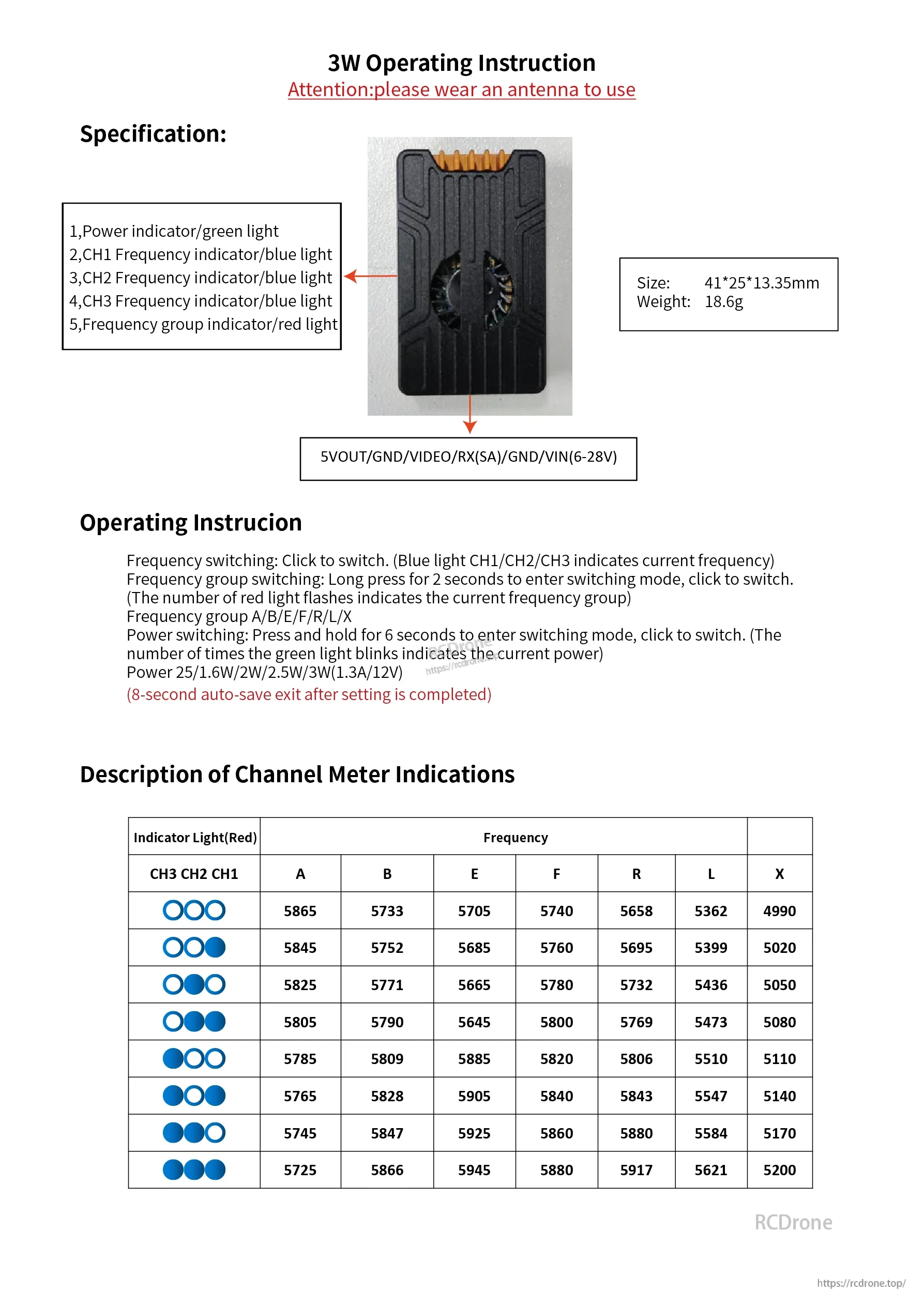

Snelle referentiegids met LED-/knopbediening, bedrading pads (5VOUT/GND/VIDEO/RX(SA)/VIN 6–28V), afmetingen/gewicht en de volledige kanaal-naar-frequentietabel.
