HGLRC M100 PRO GPS-module met QMC5883L-kompas, B101 10e generatie, 120 kanalen, 10Hz, UBX, 3.3-5.5V

Overzicht

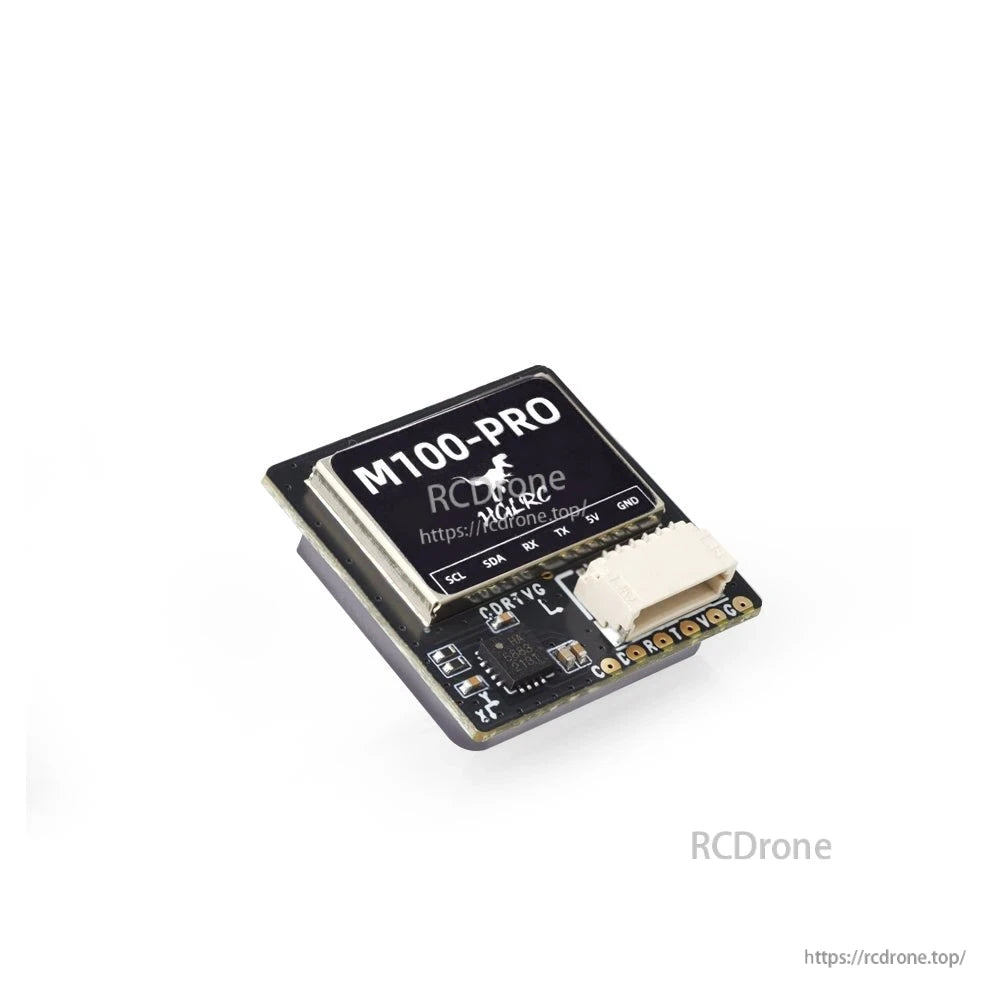

De HGLRC M100 PRO is een compact GPS-module met een keramische antenne, B101 (10e generatie) chip en QMC5883L kompas voor positionering en nauwkeurige richting op vaste vleugel- en multi-rotor constructies. Het ondersteunt positionering in vijf modi met multi-constellatie ontvangst en een satellietzoektelling van 50+.

Belangrijkste Kenmerken

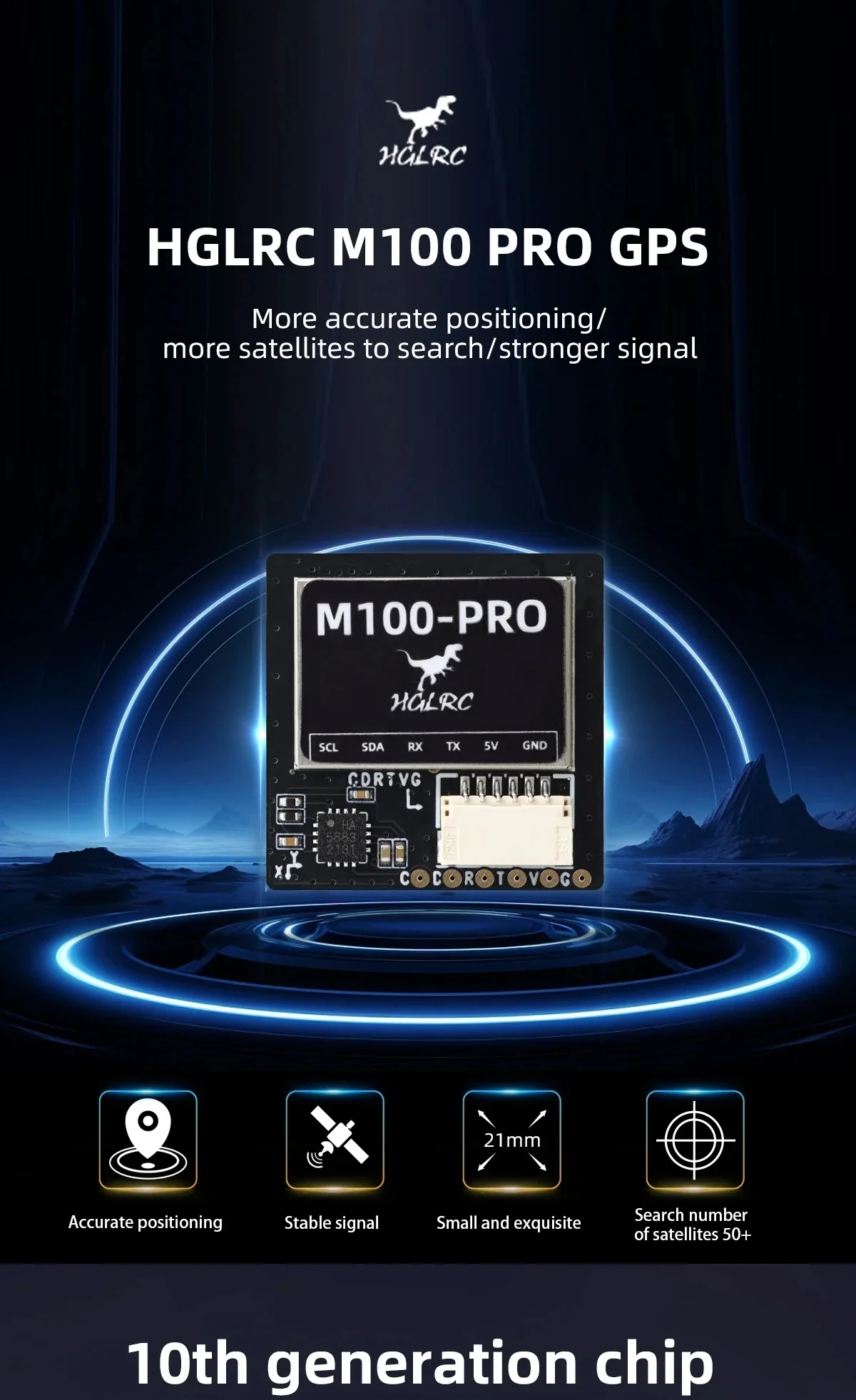

• B101 (10e generatie) chip
• Satelliet zoeknummer: 50+
• Ontvangkanaal uitgebreid naar 120ch
• QMC5883L kompas voor nauwkeuriger aanwijzen
• Vijf-modus positionering; multi-constellatie ondersteuning (GPS + GLONASS + BDS + GALILEO + IRNSS)

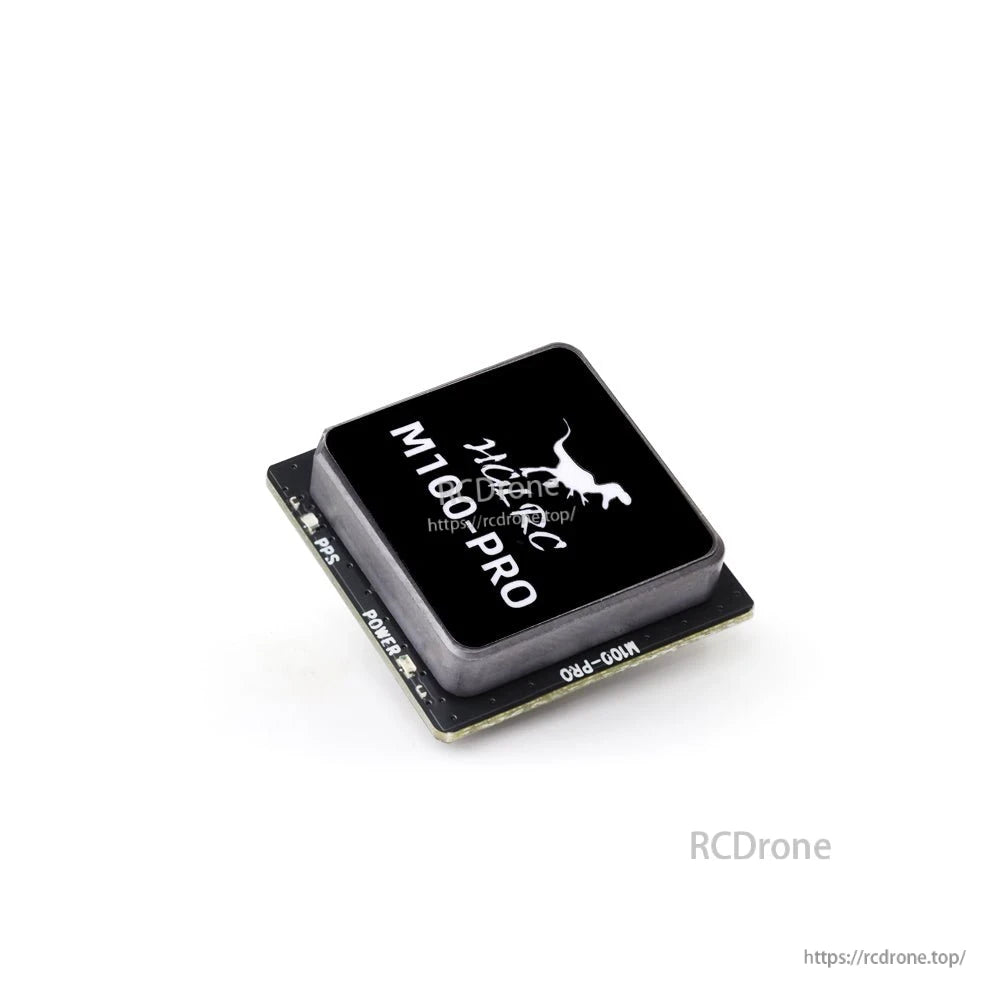

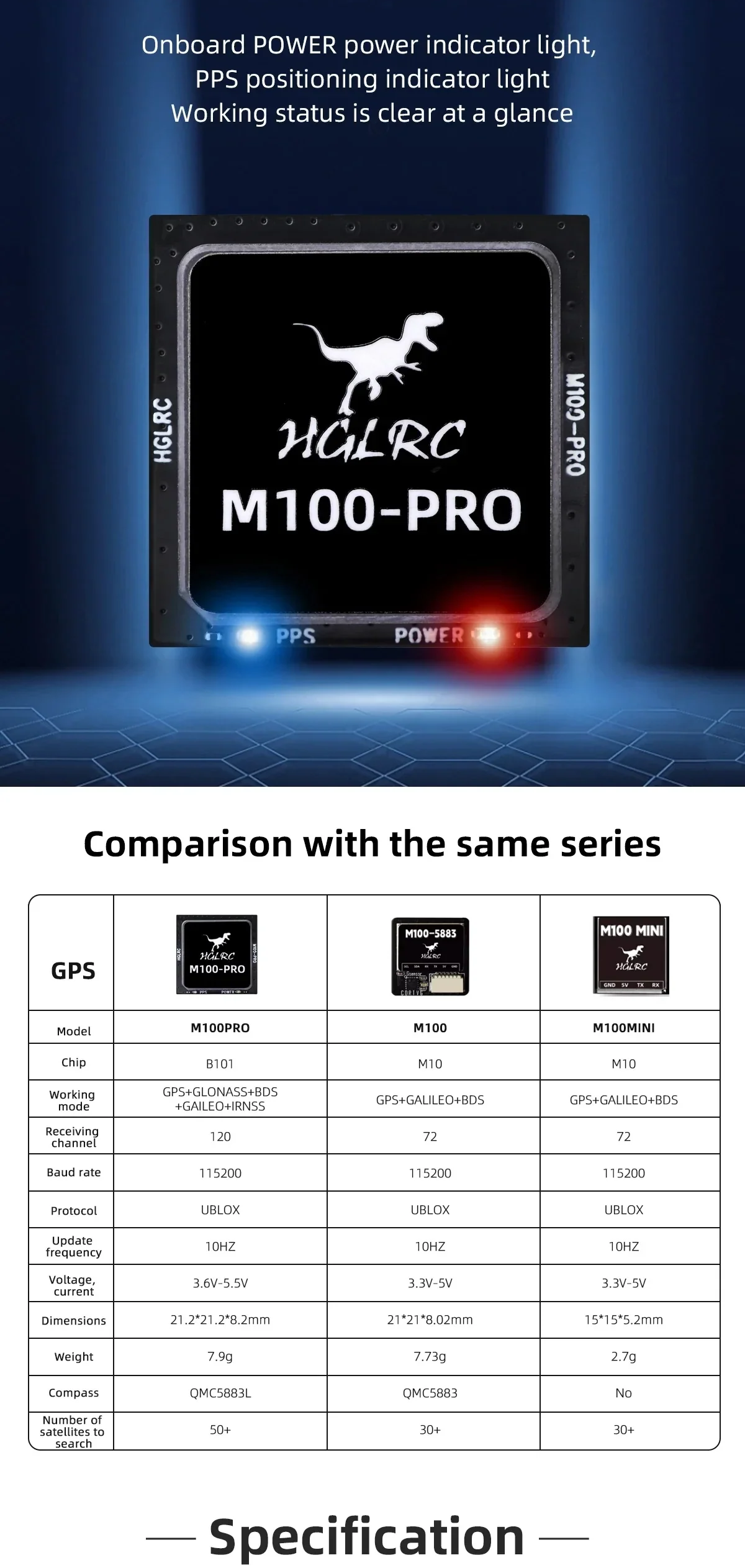

• Ingebouwde indicatorlampjes: POWER (stroom) en PPS (positionering)

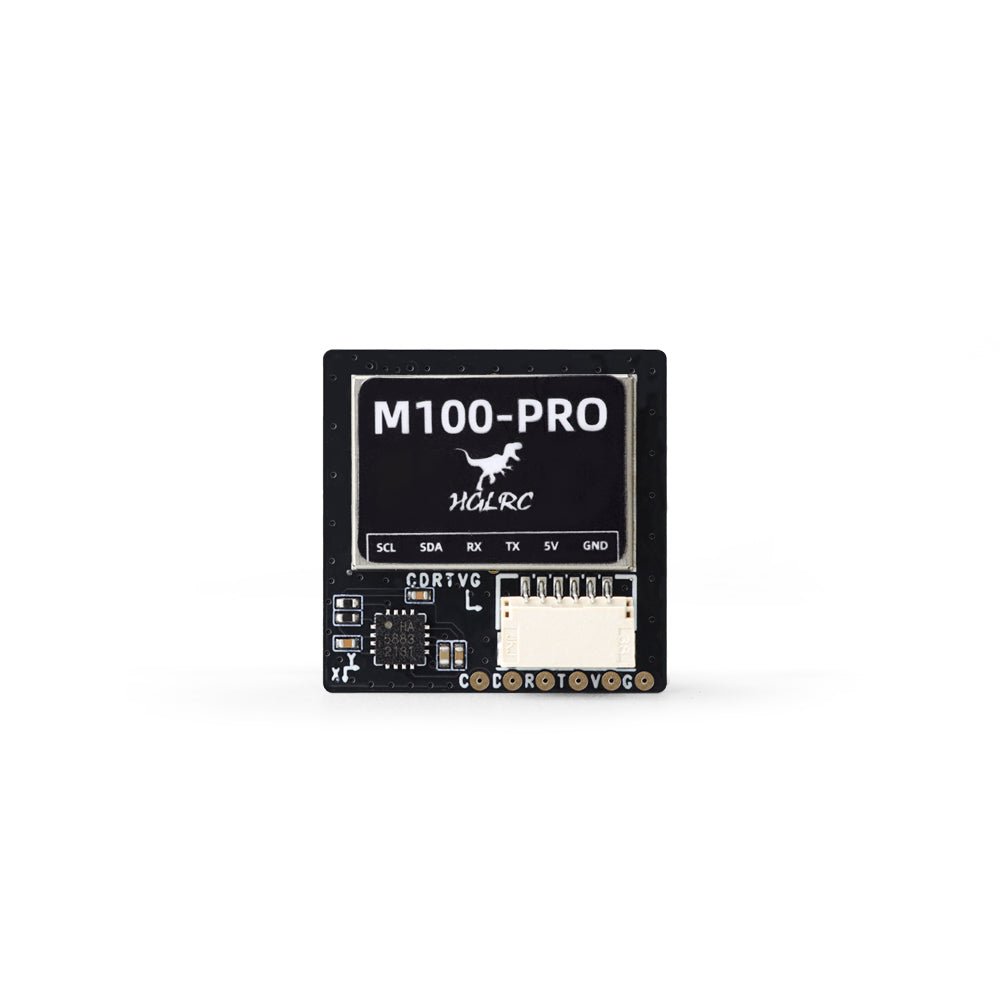

• Pin pads/connector signalen: SCL, SDA, RX, TX, 5V, GND

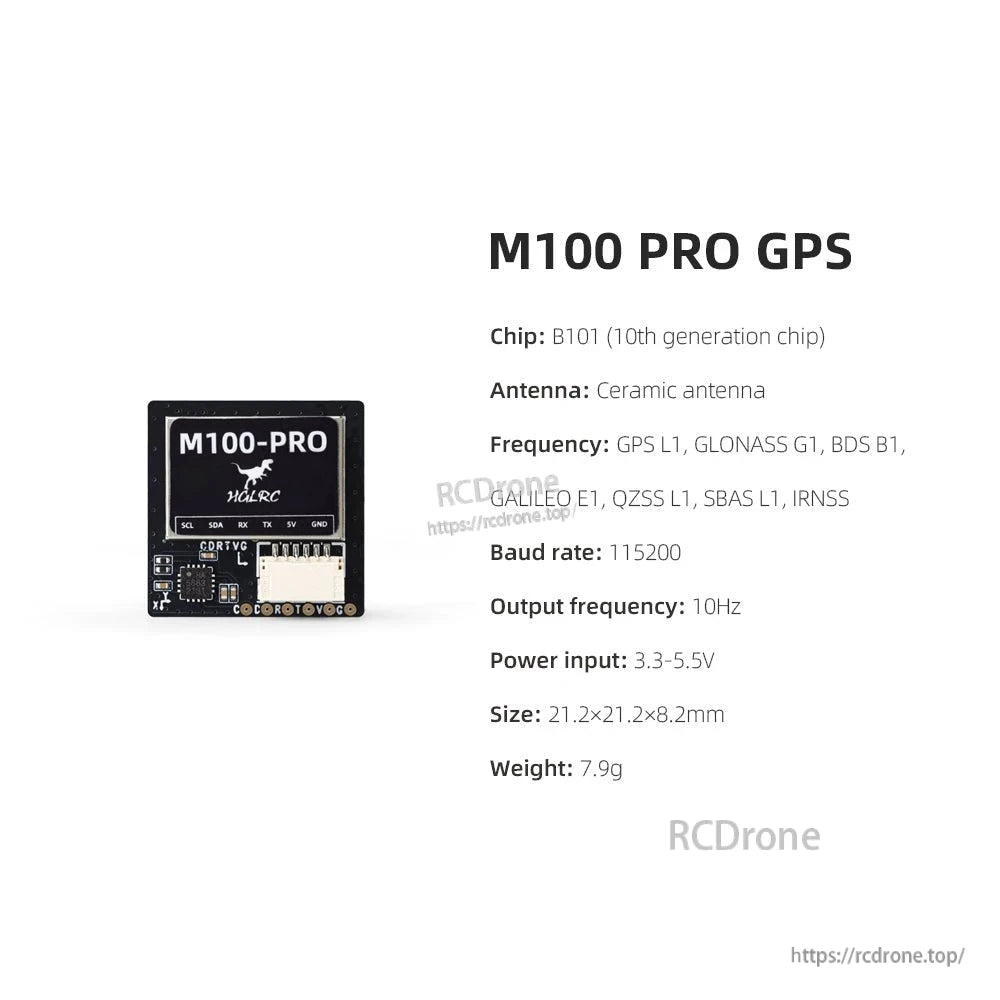

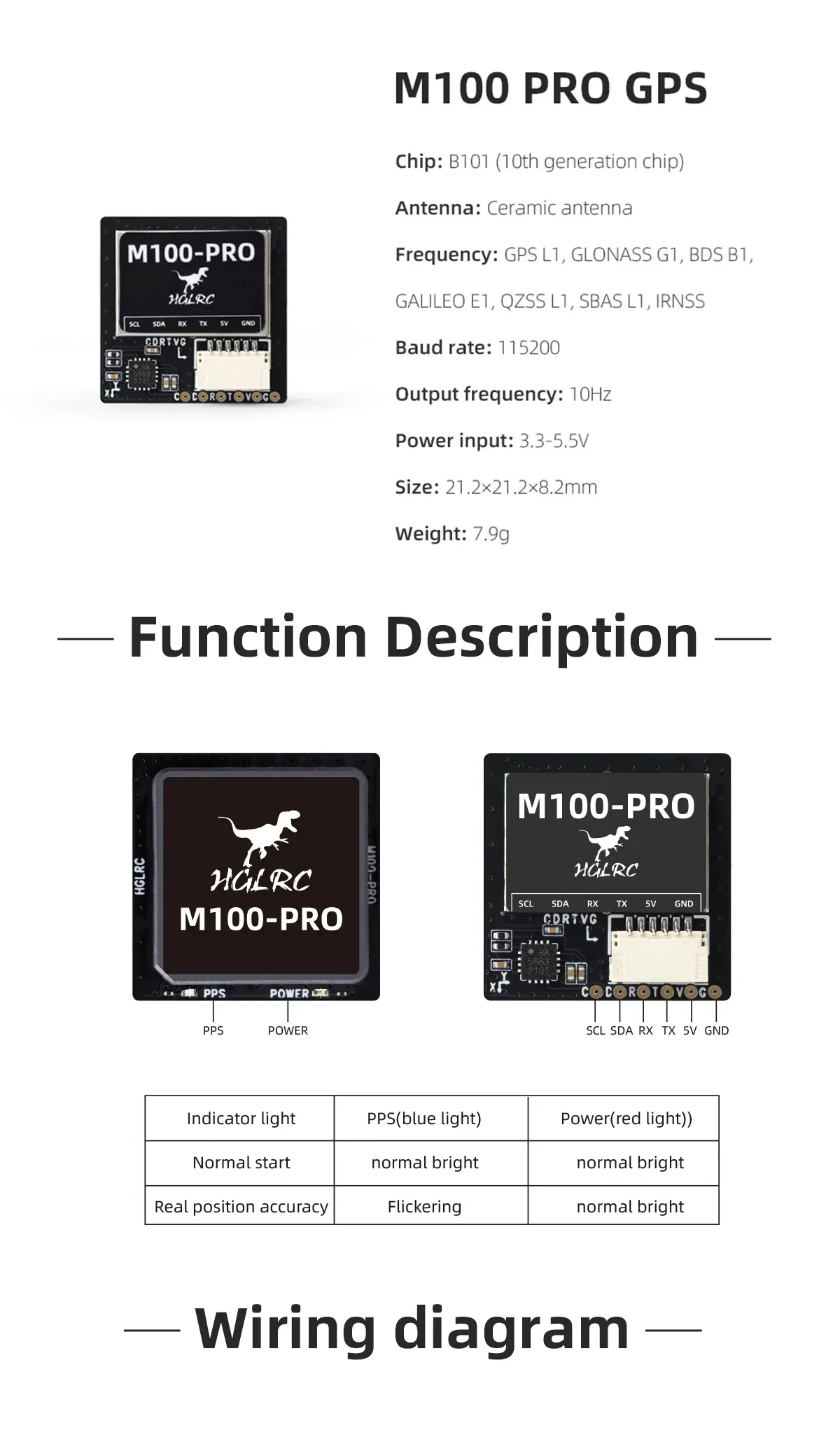

Specificaties

Indicatorlampjes

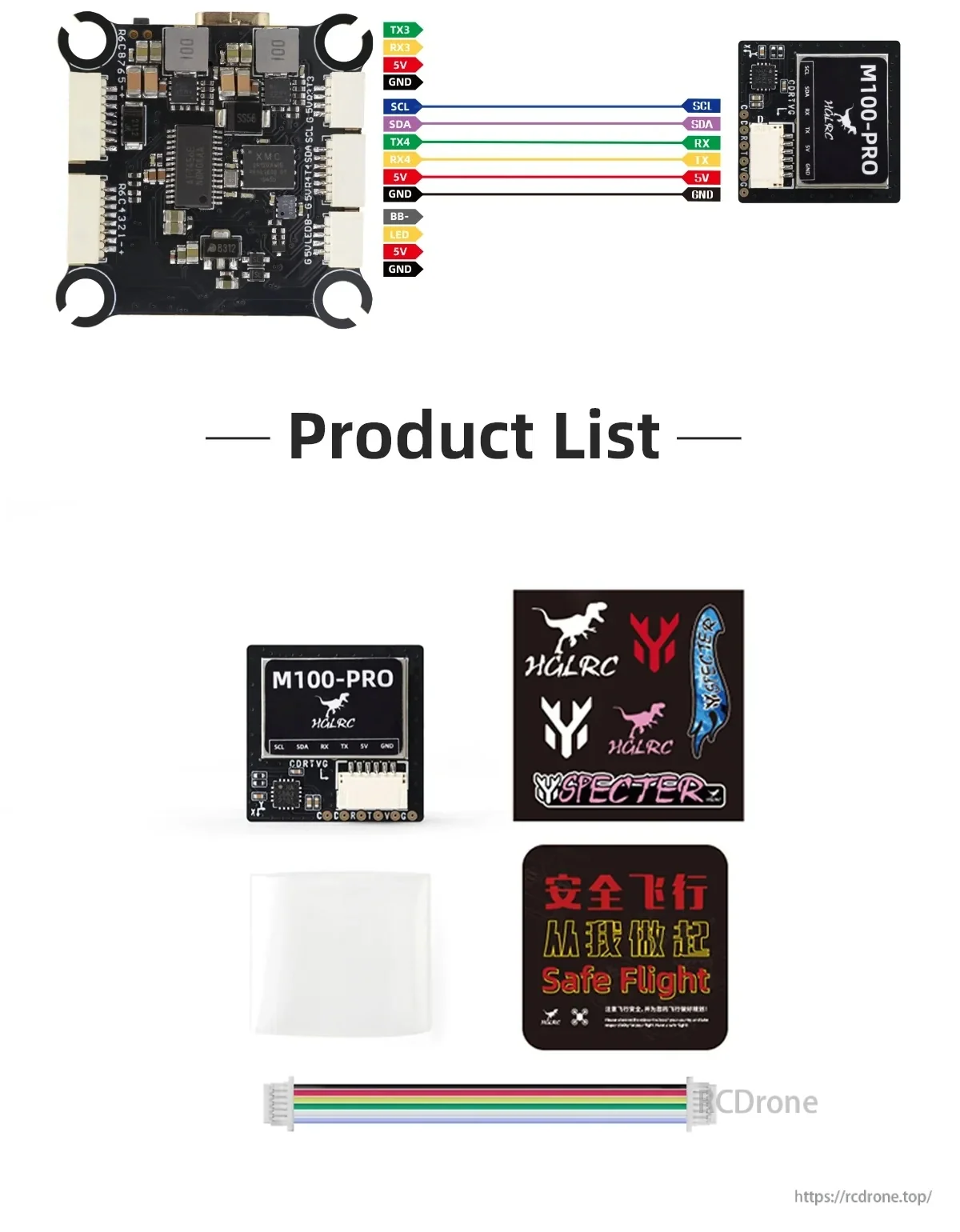

Bedrading

• UART: Verbind GPS TX met vluchtcontroller RX, en GPS RX met vluchtcontroller TX.
• Voeding: Verbind 5V en GND.
• Kompas (I2C): Verbind SCL en SDA.

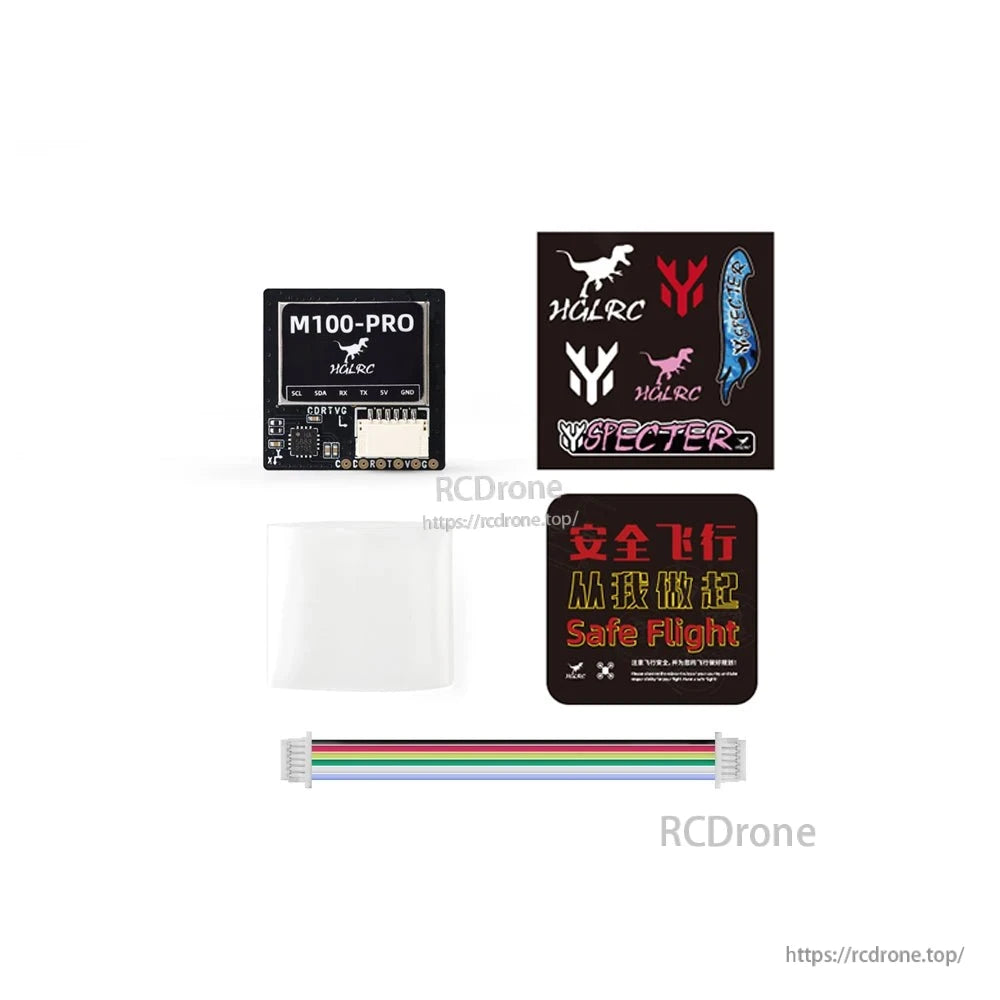

Wat is inbegrepen

• HGLRC M100 PRO GPS x 1
• Warmtekrimpbuis (phi 18mm x 25mm) x 1
• HGLRC-sticker x 1
• HGLRC-handleiding x 1
• SH1.0-6pin kabel x 1

Voor installatievragen en ondersteuning voor de verkoop, neem contact op support@rcdrone.top or bezoek https://rcdrone.top/.

Details

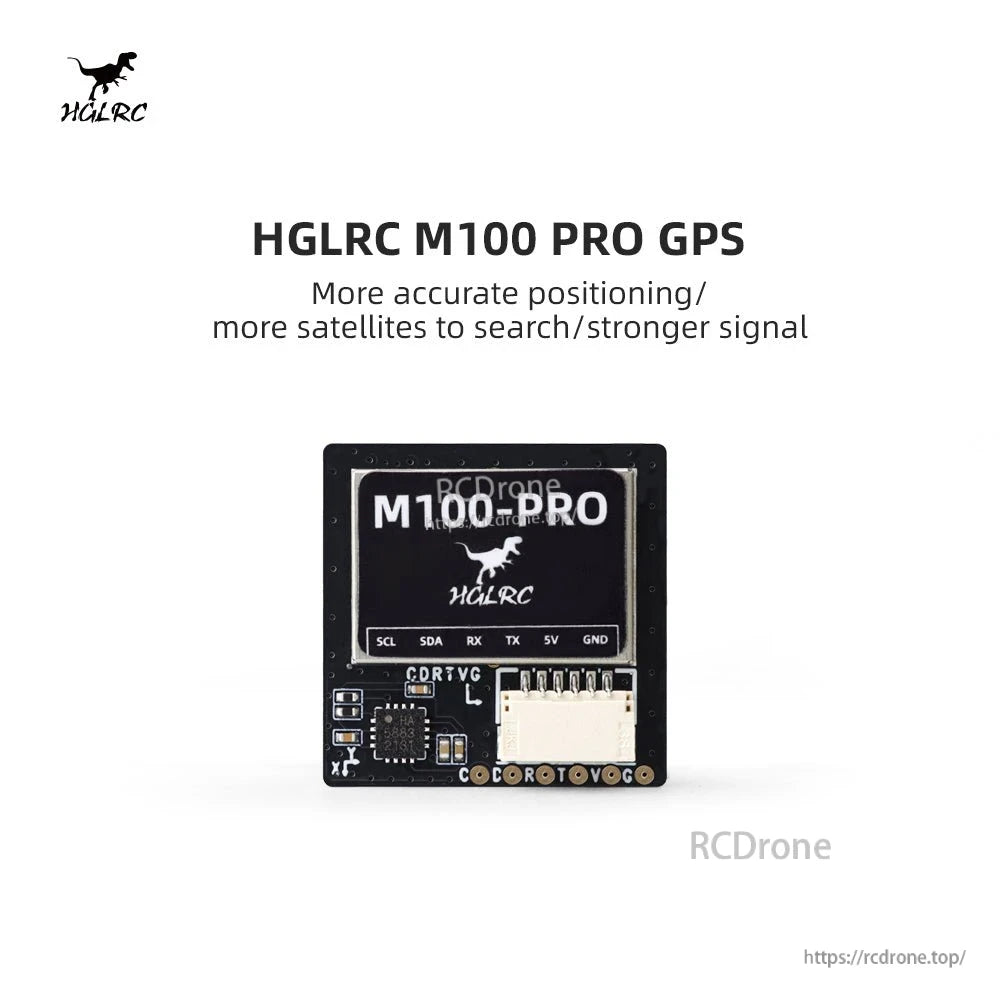

Compact GPS-module ontworpen voor sterkere ontvangst en snellere satellietzoekopdrachten op vaste vleugel- en multi-rotor builds.

De B101 (10e generatie) chip ondersteunt vijf-modus positionering met multi-constellatie ontvangst voor betrouwbare vergrendelingen.

Een ingebouwde QMC5883L kompas helpt om nauwkeuriger koers te leveren voor navigatiefuncties.

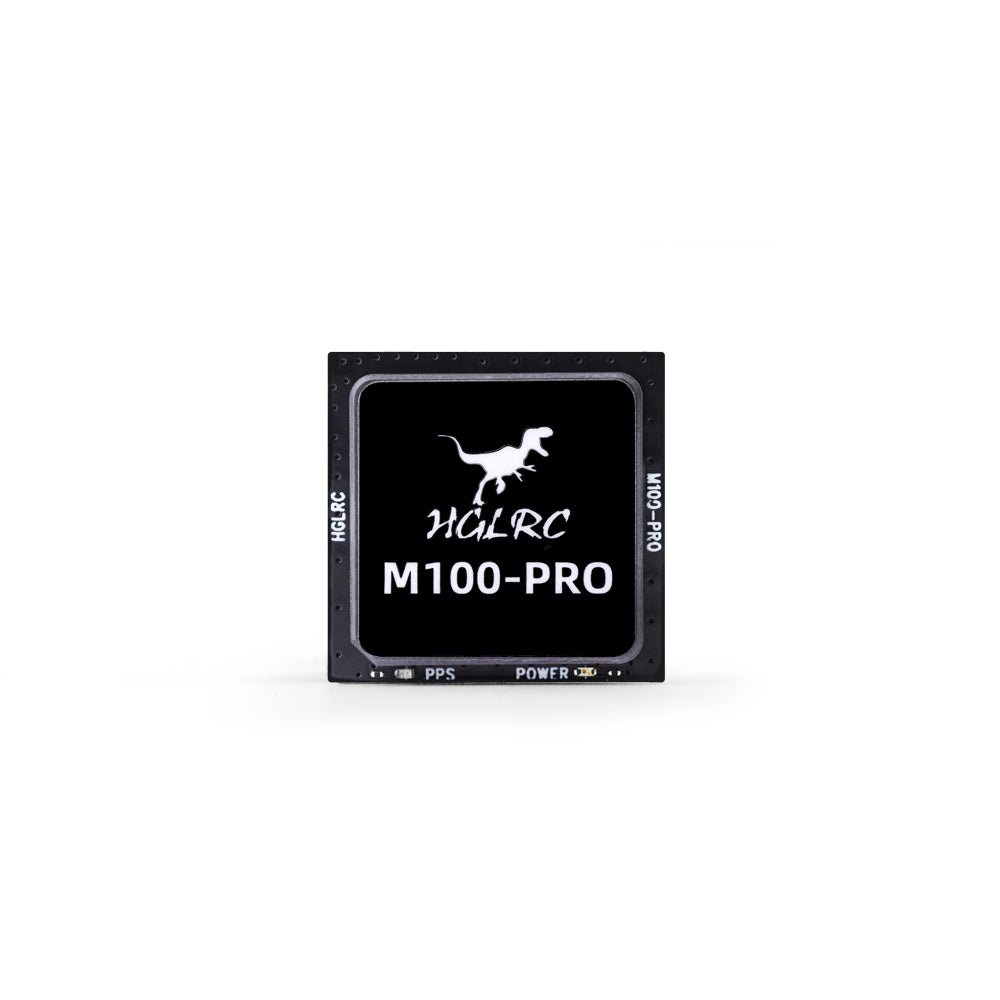

Onboard POWER en PPS LED's maken het gemakkelijk om de stroom- en positioneringsstatus in één oogopslag te bevestigen.

Specificaties, betekenis van indicatoren en pininformatie zijn opgesteld voor snelle installatie en probleemoplossing.

Inclusief een SH1.0 6-pins kabel en accessoires om de installatie te vereenvoudigen.
