Holybro Kakute F405-Wing Mini Flight Controller voor vliegtuigen met vaste vleugels en kleine UAV's Drone

HolyBro

$55.00 USD

Aanbieding Uitverkocht

Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.

VLUCHTCONTROLLER Kakute F405-Wing Mini

GPS None Micro M10 Micro M9N Micro M10 w/o Case Micro M9N w/o Case

Aantal

Alle details bekijken

Overzicht

The Holybro Kakute F405-Wing Mini Flight Controller features INAV, a compact design with high-performance IMU and USB extender board.

De Holybro Kakute F405 Wing Mini is een compacte vluchtcontroller die is ontworpen voor vaste vleugel en kleine UAV's, met de STM32F405-processor en de ICM-42688-P IMU met lage ruis en onafhankelijke LDO voor verbeterde stabiliteit. Het bevat twee ingebouwde BEC's voor gereguleerd vermogen, een geïntegreerde barometer, I2C-ondersteuning en analoge OSD. Deze vluchtcontroller is speciaal ontworpen voor kleine vliegtuigen en levert krachtige prestaties en precisie in een compacte vorm, waardoor hij ideaal is voor opstellingen met beperkte ruimte.

Functies

STM32F405 MCU draait op 168 MHz
Hoge precisie / laag geluidsniveau ICM-42688-P IMU
2 On-board BEC-uitgang 5V, 5V/7,2V
Spannings- en stroomsensor aan boord
Geïntegreerde SPL06-barometer
Ondersteuning voor I2C-poort
Klein en plat ontwerp past in compacte frames
Ondersteunt INAV (7.1.2 en later), Ardupilot (4.5.6 en later), Betaflight (4.5.2 en later)

Specificaties

MCU: STM32F405RGT6, 168 MHz, 192 KB RAM, 1 MB Flash
IMU-module: ICM-42688P (SPI1)
Barometer: SPL06 (I2C2)
OSD-scherm: AT7456E (SPI2)
Onboard Blackbox: 128 Mbits (SPI3)
5x Uarts (1,2,3,5,6) en R3 is met ingebouwde inversie
7x PWM-uitgang, PWM7 wordt standaard gebruikt voor NeoPixel LED
2x ADC (Bat1/Curr1)
1x I2C (de I2C2 is voor externe apparaten, ook voor onboard sensoren)
2x LED's voor FC STATUS (blauw) en 3,3V-indicator (groen)
USB/DFU-sleutelverlenger met USB Type-C
Zeer nauwkeurige stroomdetectie (110A continu, 132A piek)
Batterijspanningssensor: 1K:10K (schaal 1100 in INAV, BATT_VOLT_MULT 11 in ArduPilot, schaal 110 in Betaflight)
Statisch vermogen 110mA @5V

FC-firmware

ArduPilot: Kakute F405 Wing Mini (4.5.2 en later)
INAV: Kakute F405 Wing Mini (7.1.2 en later)
Betaflight: Kakute F405 Wing Mini (4.5.6 en later)

Voedingsbord

Ingangsspanningsbereik: 7,4~ 36V (2~ 8S LiPo)
2x ESC-powerpads
Stroomdetectie: 110A continu, 132A piek. (Schaal 250 in INAV, 40 A/V in ArduPilot, schaal 250 in Betaflight)

BEC 5V-uitgang

Ontworpen voor FC, ontvanger, OSD, camera, 2812 LED-strip, GPS, Telemetrie, etc.
Uitgang 5,3 +/- 0,1V DC
Continue stroom 3 Ampère, 4,8A piek

BEC VS-uitvoer

Ontworpen voor servo's
Spanning instelbaar, 5,3V standaard, 7,2V optie met Jumper pad
Continue stroom 3 Ampère, 4,8A piek

BEC 3.3V-uitgang

Lineaire regelaar
Continue stroom: 150mA

Mechanisch

Montage: 20 x 20mm, M2 gat

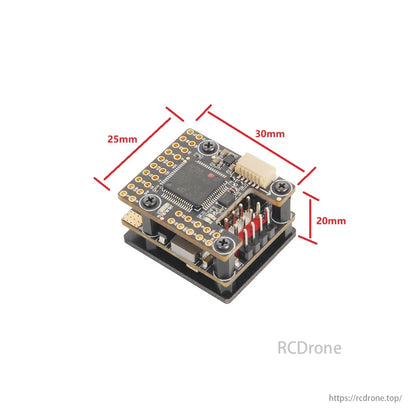

Afmetingen: 25x 30x20 mm
Gewicht: 17 g met USB-uitbreidingskaart

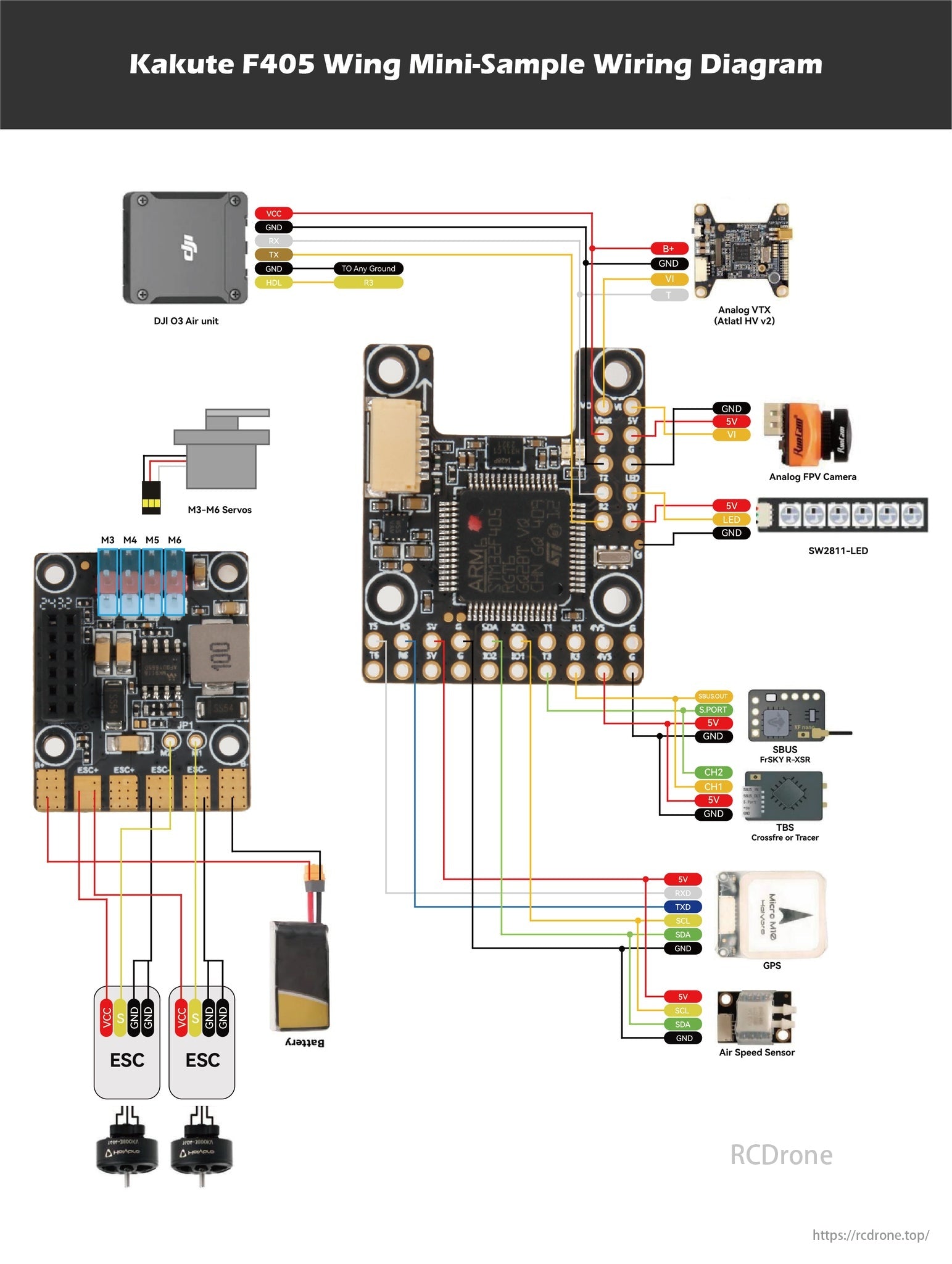

Voorbeeld bedradingsschema

Holybro Kakute F405-Wing Mini Flight Controller, Holybro Kakute F405 Wing Mini flight controller product image with wiring diagram featuring various components and connections.

Referentielink

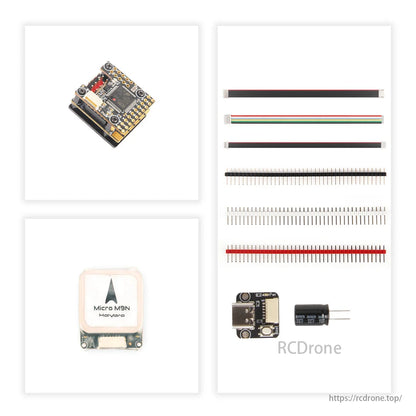

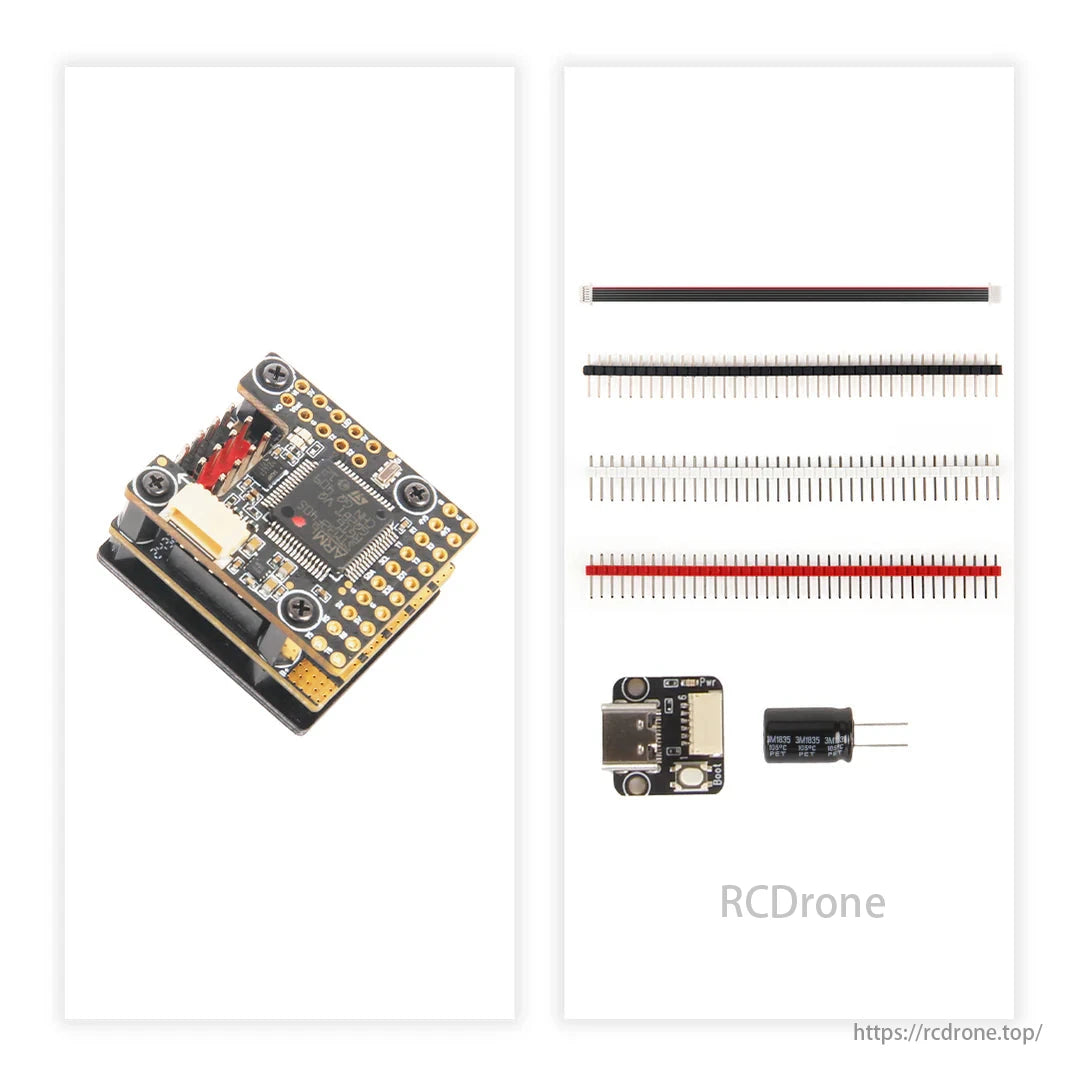

Pakket omvat

1x Kakute F405-vleugel Mini Vluchtcontroller
1x Voedingsbord
1x Bodemplaat
1x USB-EXT-kaart
1x GPS-module (Optioneel)
1x Elektrolytische condensator: 2000uF 35v
3x setjes 2.54 DuPont Pin
1x 15cm JST-SH 6-pins kabel (voor USB-EXT-kaart)

Holybro Kakute F405-Wing Mini Flight Controller, A BEC providing 5V output for FC, Receiver, OSD, Camera, LED Strip, GPS, Telemetry, etc.

Holybro Kakute F405-Wing Mini Flight Controller, Small electronic component that provides a stable 5V power output for various devices on an unmanned aerial vehicle (UAV).

Holybro Kakute F405-Wing Mini Flight Controller, High-performance drone features MCU STM32F405, IMU ICM-42688-P, and sensors for voltage, current, and barometric pressure.

Holybro Kakute F405-Wing Mini Flight Controller, Board features include regulated power from two onboard BECs, barometer, I2C support, and analog OSD.

Holybro Kakute F405-Wing Mini Flight Controller, A 5V BEC output designed for various components in an RC system including flight controllers and receivers.

Holybro Kakute F405-Wing Mini Flight Controller, This flight controller provides powerful performance and precision in a compact form, ideal for small aircraft.

Holybro Kakute F405-Wing Mini Flight Controller, Features of the STM32F405 MCU-based flight controller with IMU, barometer, and other sensors, supporting various firmware options.
