JHEMCU GHF745AIO-50A F745 AIO Vluchtcontroller + 50A 32-Bit BLHeli-32 ESC voor FPV Drone

Overzicht

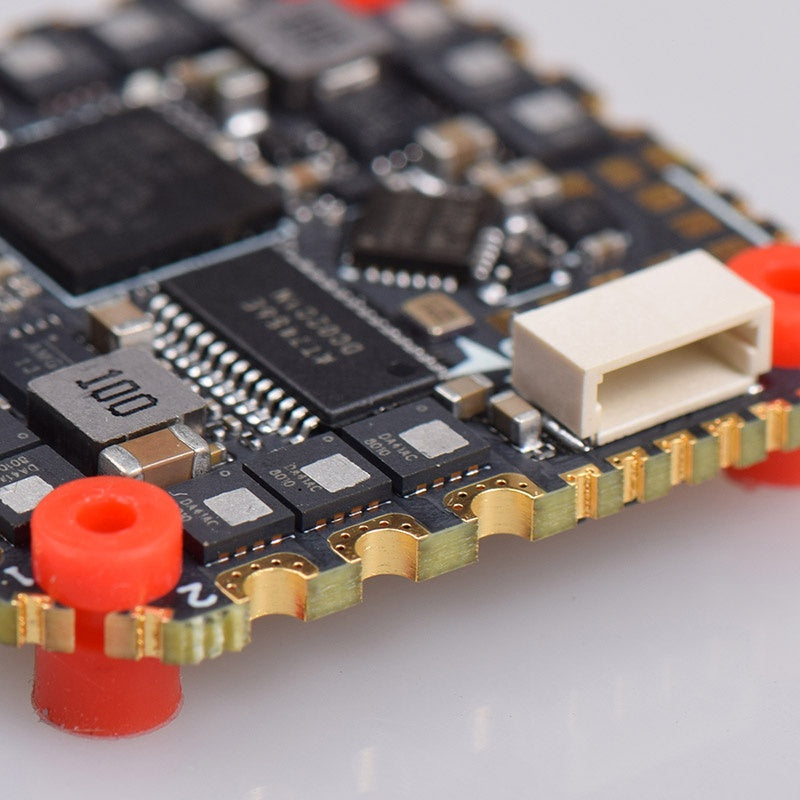

JHEMCU GHF745AIO-50A is een AIO-vluchtcontroller die een F745-vluchtcontroller en een 50A 32-bit ESC integreert voor FPV-multirotorbouw. De kaart bevat een ingebouwde OSD, een 8MB blackbox, een Micro USB-poort en speciale pads/poorten voor veelgebruikte randapparatuur zoals digitale HD VTX, analoge VTX, camera, GPS/magnetometer, LED en zoemer.

Belangrijkste Kenmerken

• Alles-in-één ontwerp: F745 vluchtcontroller + 50A 32-bit ESC
• Vluchtcontroller MCU: STM32F745 (BGA)
• Gyro: MPU6000
• OSD-chip aan boord
• Blackbox: 8MB
• ESC MCU: STM32G071; BLHELI-32 BIT vermeld op het borddiagram
• Stroomgerelateerde componenten genoemd: ingebouwde TVS-buis, stroommeter, geïmporteerde filtercondensator
• Poorten/pads genoemd: HD-interface / O3-poort, Micro USB, DFU BOOT, LED, zoemer (BZ+/BZ-), GPS (met I2C SDA/SCL en UART)
• 10V-uitgang is gelabeld in de bordvermeldingen
• Bedradingsopmerking: bij gebruik van SBUS/IBUS/DSM-ontvangers, schakel UART2 in als Seriële RX
• 50A MOS-versie geïdentificeerd (vergelijkingsafbeelding labelt ook een 40A MOS-versie apart)

Specificaties

Wat is inbegrepen

• JHEMCU GHF745AIO vluchtcontroller/ESC AIO-bord
• Elektrolytische condensator
• Bekabelingsharnassen (zoals getoond)
• XT60-connector (zoals getoond)
• Rode/zwarte voedingsdraden (zoals getoond)
• JHEMCU soldeeroefenbord (zoals getoond)

Bekabeling / Verbindingen (Diagram Hoogtepunten)

• Motoren: MOTOR1, MOTOR2, MOTOR3, MOTOR4 pads getoond
• Batterij: 2–6S LiPo batterijverbinding getoond, met condensator over de invoerleidingen
• Ontvanger voorbeelden getoond: CRSF, IBUS, DSM, SBUS (met een opmerking om UART2 Serial RX in te schakelen voor SBUS/IBUS/DSM)
• Digitaal HD VTX bekabelingsvoorbeeld getoond (pads gelabeld SBUS, TX, RX, GND, 7–26V, +10V)
• Analoge 5.8GHz VTX-bedradingsvoorbeeld getoond (pads gelabeld 7–26V, GND, VIDEO, RX)
• Camera-pads getoond: GND, +5V, CAM
• GPS/magnetometer voorbeeld getoond: SDA, SCL, TX, RX, +5V, GND

Voor vragen over compatibiliteit vóór aankoop of hulp bij bedrading, neem contact op [email protected] or bezoek https://rcdrone.top/.

Details

Kies de 50A MOS-versie voor FPV-bouwsels met hogere stroomsterkte, terwijl dezelfde compacte alles-in-één lay-out behouden blijft.

Geïntegreerde OSD, 8MB blackbox, Micro USB, en speciale pads voor HD VTX, analoge video, GPS/I2C, LED en zoemer vereenvoudigen schone bedrading.

Met ongeveer 8,5 g blijft de stack lichtgewicht voor strakke FPV-frames.

Bijgeleverde accessoires omvatten stroomaansluiting, een filtercondensator, harnasleidingen en een oefensoldeerbord voor eenvoudigere eerste installatie.

Duidelijke bedrading richtlijnen voor motoren, 2–6S batterij invoer, digitale HD of analoge VTX, camera, GPS, en gangbare ontvangerprotocollen inclusief SBUS/IBUS/DSM.
