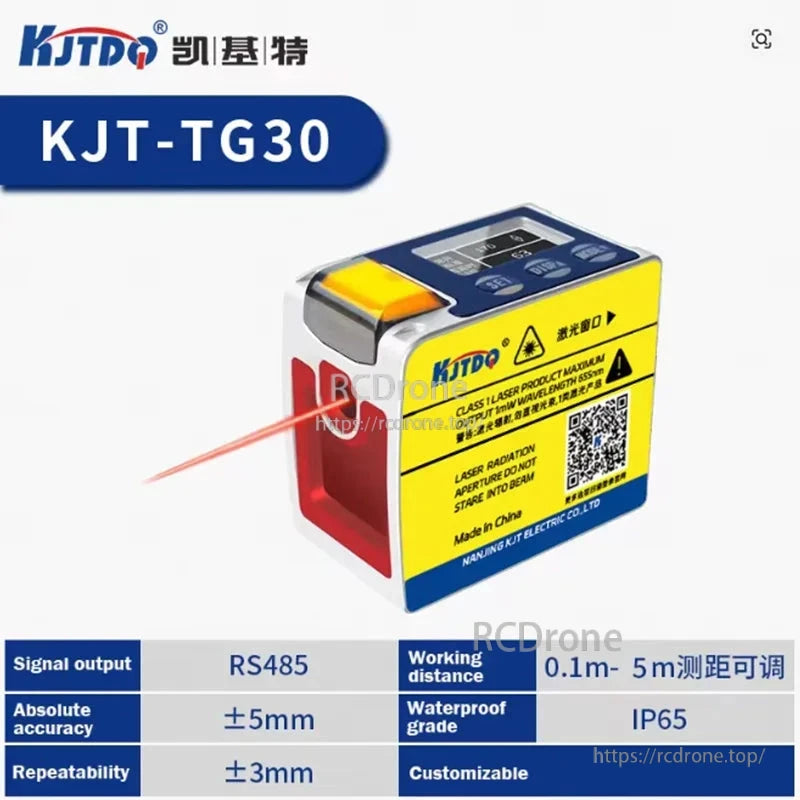

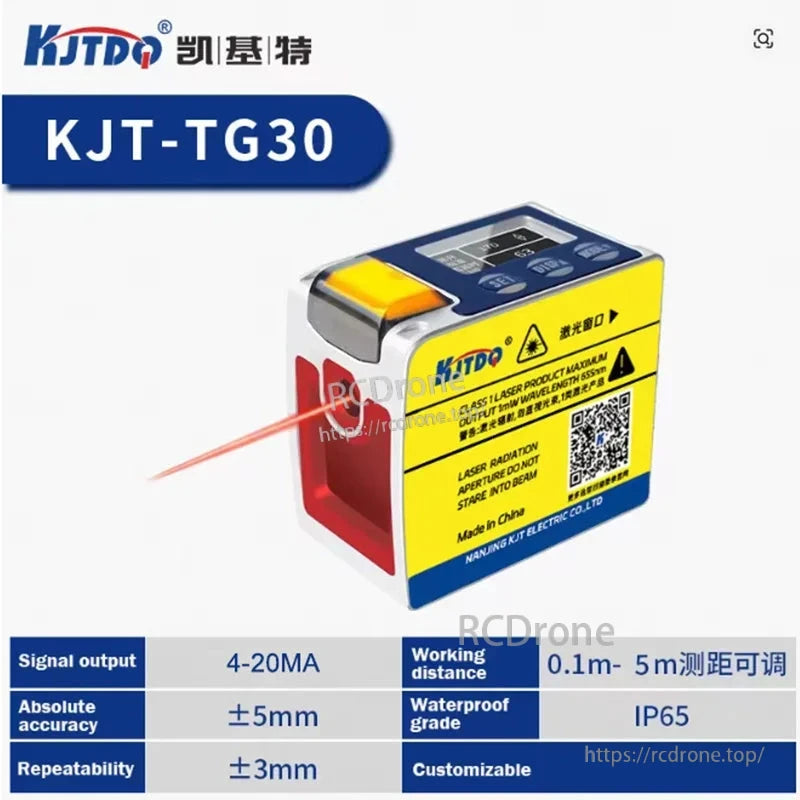

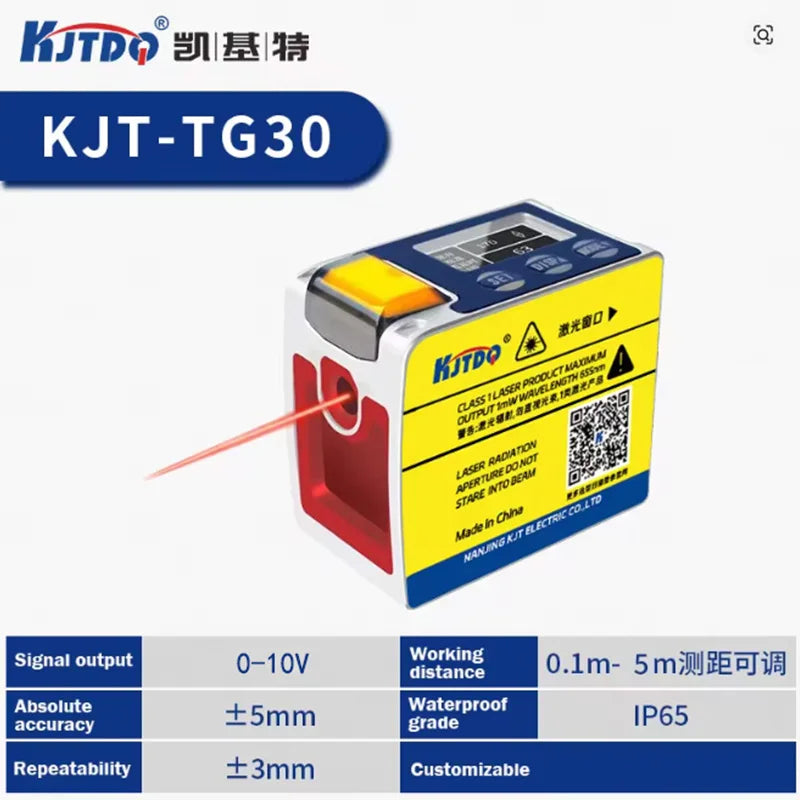

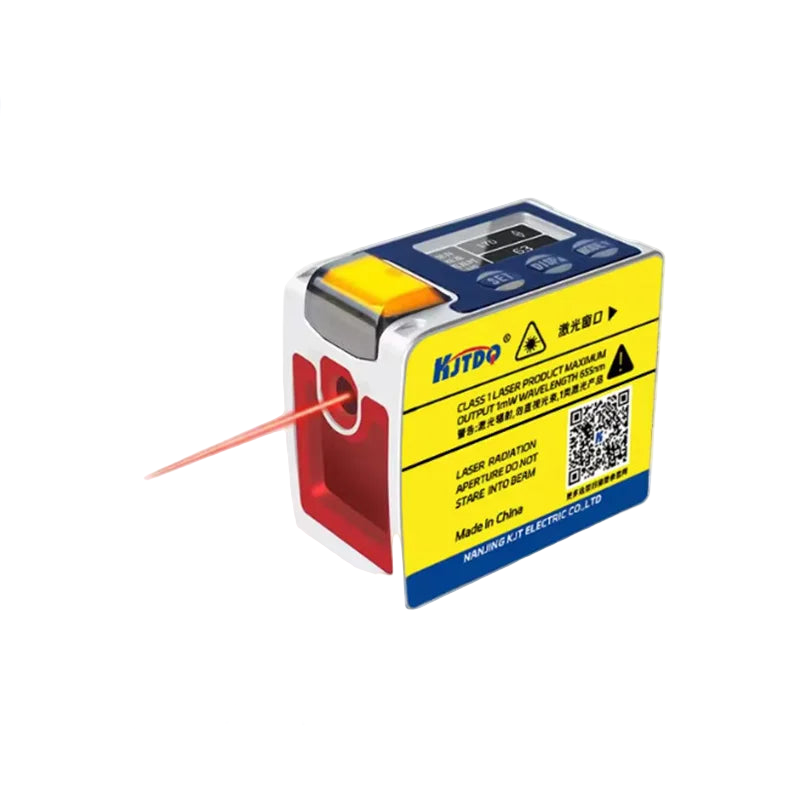

KJT TG30 Laserafstandssensor, 5 m bereik, 650 nm Klasse 1, 0–10 V/4–20 mA/RS485, IP65, 9–36 V, 1 kHz
KJT TG30 Laserafstandssensor, 5 m bereik, 650 nm Klasse 1, 0–10 V/4–20 mA/RS485, IP65, 9–36 V, 1 kHz
KJT
Kan beschikbaarheid voor afhalen niet laden
Overzicht
De KJT TG30 laserverplaatsingssensor is een hoogprecisie optisch-elektronische positie sensor voor afstandsmeting tot 5 m. Het maakt gebruik van een 650 nm Klasse 1 laserdiode en biedt veelzijdige interfaces, waaronder NPN/PNP schakeling, 4–20 mA analoog, en RS485 voor integratie in automatisering en procescontrole. De instelbare bereikfrequentie tot 1000 Hz ondersteunt snelle metingen, terwijl de compacte afmetingen en het lage energieverbruik de installatie vereenvoudigen.
Belangrijkste Kenmerken
- Laserlichtbron: 650 nm laserdiode, ≤1 mW; voldoet aan GB7247.1-2001, Klasse 1 oogveiligheid
- Werkafstand: 5 m (typ. 1 m op 10% reflecterende doelen)
- Instelbare bereikfrequentie tot 1000 Hz; instelbare responstijd
- Foutprestaties: ±10 mm systematische fout, ±3 mm continue fout
- Interfaces: NPN/PNP schakeling, RS485, 4–20 mA analoge uitgang
- Voeding en grootte: 9–36 V/10–36 VDC, 0.5 W, 41 × 37 × 22 mm, <10 g
- Milieu: IP65 bescherming, weerstand tegen omgevingslicht >50 klux, brede werk-/opslagtemperaturen
Specificaties
| Merknaam | KJT |
| Hoog-gepreoccupeerde chemische stof | Geen |
| Materiaal | Polymeer |
| Oorsprong | Vasteland China |
| Uitgang | Schakeltransducer |
| Uitgangstype (DC-type) | PNP, NPN, analoog |
| Productnaam | Optische nabijheidssensor |
| Beschermingsniveau | IP67, IP68, IP69 |
| Voedingsspanning | 10–36 VDC |
| Temperatuur (aanvullende vermelding) | -25 tot +70 °C |
| Theorie | Optische Sensor |
| Type | Optisch-Elektronische Sensor |
| Gebruik | Positiesensor |
| Aangepast | Ja |
| Laserlichtbron | Laserdiode 650 nm, ≤1 mW; voldoet aan GB7247.1-2001, Klasse I laser oogveiligheid |
| Laser Klasse | Klasse 1 |
| Meetfrequentie | 1000 Hz (instelbaar) |
| Werkafstand | 5 m |
| 10% reflectiviteit | 1 m |
| Responsietijd | 1 ms (instelbaar) |
| Systeemfout | ±10 mm |
| Continue fout | ±3 mm |
| Bedrijfsspanning | 9–36 V |
| Interface | NPN/PNP/RS485/4–20 mA |
| Stroomverbruik | 0.5 W |
| Gewicht | <10 g |
| Afmetingen (L × B × H) | 41 × 37 × 22 mm |
| Beschermingsniveau | IP65 |
| Bedrijfstemperatuur | -20 tot +75 °C |
| Opslagtemperatuur | -40 tot +100 °C |
| Omgevingslichtweerstand | >50 klux |
Toepassingen
- Positiebepaling en afstandsmeting in automatiseringslijnen
- Niveau- en hoogtemeting op reflecterende en laag-reflecterende doelen
- Deeldetectie, uitlijning en meting met snelle update-snelheden
- Feedback voor bewegingssystemen via RS485 of 4–20 mA signalen
